Двухтрубная система отопления: Преимущества и недостатки двухтрубной системы, ее особенности и разновидности

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Модернизация однотрубных отопительных систем

Техническое решение, которое делает возможным регулировать работу каждого отдельного отопительного прибора, разработано.

Оно заключается в подключении специальных замыкающих участков (байпасов), которые делают возможным встраивание в отопление радиаторных автоматических терморегуляторов. Какие еще преимущества становятся возможными при установке байпасов? Подробно об этом поговорим далее.

Байпас (внешний вид)

Схема работы байпаса

Главное достоинство такой модернизации в том, что в этом случае становится возможным регулировать температуру нагрева каждой батареи или радиатора. Кроме этого можно полностью перекрыть подачу теплоносителя к прибору.

Благодаря чему такой отопительный прибор ремонтируется или заменяется без отключения всей системы.

Байпас представляет собой обводную трубу, снабженную клапанами или кранами. При правильном подключении такой арматуры к системе, она позволит перенаправить поток воды по стояку, минуя ремонтируемый или заменяемый отопительный прибор.

Не сложно понять, что задача установки таких устройств в систему своими руками вряд ли возможно решить, даже если в наличии имеется подробная инструкция. Без участия специалиста в этом случае не обойтись.

Система отопления с одним магистральным стояком должна комплектоваться отопительными устройствами, которые имеют повышенные характеристики в отношении надежности. Любые устройства в однотрубной системе должны выдерживать повышенное давление и высокую температуру.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Тупиковая и попутная разводка

Для двухтрубной конфигурации можно проектировать тупиковую и попутную схему.

Тупиковая схема движения теплоносителя

Попутная схема движения или петля Тихельмана

Попутная конфигурация подразумевает перемещение воды по обратному и подающему контуру в одном направлении. В обозначенной схеме циркуляционные кольца характеризуются равной длиной, и до всех радиаторов доходит одинаковое количество тепла. Попутная разводка на практике в основном используется в крупных производственных помещениях. Равномерный прогрев приборов – ключевое достоинство конструкции. Низкая распространенность схемы в жилых помещениях обусловлена следующими недостатками:

большой расход строительного материала и сложный монтаж по сравнению с тупиковой конструкцией;
необходимость применения труб большого диаметра.

Для жилых зданий чаще используют тупиковую разводку, при которой вода перемещается по подающему контуру в противоположном направлении относительно потока обратной магистрали.

Для конструкции характерна разная протяженность циркуляционных колец. Получить одинаковое гидравлическое сопротивление помогает деление протяженной магистрали на несколько отдельных контуров. Балансировка тупиковой разводки осуществляется путем установки ручных или автоматических вентилей, постепенного уменьшения сечения труб от котла к радиатору. Для реализации схемы требуется небольшое количество строительных материалов.

Тупиковое движение теплоносителя подходит для простой и многоуровневой отопительной системы.

Особенности монтажа таких систем отопления при наличии теплых водяных полов

Оба типа систем подходят для подключения контуров напольного обогрева при условии снижения температуры воды или антифриза как минимум до +55 °С (при оптимальном значении в 35 °) и давлении не выше 7-8 атм. Разница проявляется лишь в способе подключения:

• В однотрубных системах теплый пол присоединяется в качестве еще одного, последнего радиатора. Подача на входную гребенку коллектора подключается первой, в схему вводится обязательный насос для преодоления гидравлического сопротивления труб теплого пола, имеющий в 2 раза меньше сечение. При длине контура в пределах 70 м схема может быть нерегулируемой, в остальных случаях в нее включают балансировочный вентиль для снижения скорости потока теплоносителя.

• В двухтрубных системах гребенки коллекторов присоединяются к подающим и обратным магистралям соответственно. Контроль за параметрами теплоносителя осуществляется с помощью шаровых кранов, трехходовых клапанов с терморегуляторами и смесительных узлов. Системы с последними признаны самыми эффективными, особенно при вводе в схему расходомеров или балансировочных кранов с плавной регулировкой.

Надеяться на достаточность естественного уклона в таких случаях не стоит. Трубы теплых полов всегда имеют меньший диаметр в сравнении с линией радиаторной разводки и укладываются в стяжках без отклонений по уровню.

Двухтрубная система отопления в частном доме, описание, плюсы и минусы, схема монтажа
ошибки при проектировании и монтаже. Мы рассмотрели эти вопросы подробнее. Здесь можно почитать о коллекторной системе отопления.

Монтаж обогревательной конструкции «Ленинградка»

Прежде чем начать возведение обогревательной системы частного дома своими руками, необходимо выполнить грамотный и точный расчет. Самостоятельно это будет сделать проблематично, поэтому лучше обратиться к профессионалам в данной отрасли. С помощью расчета можно определиться с перечнем оборудования и материалов, необходимых для работ.

К основным элементам «ленинградки» относятся следующие:

котел для нагрева теплоносителя;
металлический или полипропиленовый трубопровод;
радиаторы (батареи);
расширительный бак или бачок с клапаном (для открытой системы);
тройники;
насос для обеспечения циркуляции теплоносителя (в случае с принудительной схемой конструкции);
шаровые краны;
байпасы с игольчатым клапаном.

Помимо расчетов и приобретения материалов, следует также учесть место прохождения трубопровода. Если его планируется провести в стене или в полу, потребуется подготовить специальные ниши – штробы, которые должны располагаться по всему периметру контуров. Кроме того, все трубы необходимо обернуть теплоизоляционным материалом для того, чтобы не допустить понижения температуры жидкости до поступления в радиаторы.

Какой лучше выбрать материал для трубопровода?

Чаще всего в качестве трубопровода для установки «ленинградки» в частном доме используется полипропилен. Данный материал достаточно прост при монтаже и недорог. Однако, специалисты не рекомендуют ставить полипропиленовые трубы в регионах, где температура воздуха опускается слишком низко, имеются в виду Северные территории.

Полипропилен начинает плавиться, если температура теплоносителя становится выше 95 градусов, что может привести к разрывам труб. В таких случаях целесообразнее воспользоваться металлическими аналогами, которые по праву считаются наиболее надежными и долговечными.

Кроме материала, при выборе трубопровода важно правильно подобрать его сечение. При этом немаловажное значение имеет количество используемых радиаторов в схеме. Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм

Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм

Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции

Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм. Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции.

Соединение радиаторов и труб

Установка крана Маевского.

Байпасы изготавливаются вместе с отводами и потом монтируются в магистраль. При этом расстояние, соблюдаемое при установке отводов, должно иметь погрешность в 2 мм, чтобы во время соединения элементов конструкции, батарея поместилась.

Люфт, который допускается при подтягивании американки, как правило, составляет 1–2 мм. Главное, придерживаться такого значения и не превышать, а то она может пойти под откос и появится протечка. Для получения более точных размеров, потребуется вывернуть в радиаторе вентили, расположенные по углам, и измерить расстояние между муфтами.

Запуск отопительной конструкции

Перед тем, как запускать систему отопления «ленинградка», необходимо открыть краны Маевского, установленные на радиаторах, и выпустить воздух. После чего делается контрольный осмотр конструкции на наличие изъянов. Если они обнаружены, их следует устранить.

После запуска оборудования проверяются все соединения и узлы, а затем проводится балансировка системы. Под данной процедурой понимается выравнивание температуры во всех радиаторах, которая регулируется с помощью игольчатых клапанов. Если в конструкции нет протечек, лишних шумов и помещения нагреваются достаточно быстро, оборудование установлено правильно.

Ленинградская система отопления частного дома хоть и устарела с течением времени, видоизменилась, но все же распространена, особенно в зданиях с малыми габаритами. Ее несложно установить самостоятельно, при этом экономя денежные средства на привлечение специалистов и необходимое для возведения оборудование.

Виды двухтрубной разводки и их особенности

Существует несколько моментов, согласно которым можно разделить все существующие двухтрубные системы отопления на виды.

Двухтрубная система отопления с принудительной циркуляцией и естественным током теплоносителя. Основное различие между этими двумя системами заключается в том, что принудительная циркуляция требует участия в процессе отопления дома циркуляционного насоса, а естественная работает сама по себе, благодаря законам природы. В первом случае система является зависимой от наличия электрической энергии. Если говорить об эффективности одной и другой системы отопления, то на малых площадях она практически одинаковая (единственный отрицательный момент заключается в том, что естественное отопление дольше прогревается), а вот что касается больших площадей, то здесь первенство, несомненно, принадлежит системе отопления с принудительной циркуляцией теплоносителя.
Вертикальная и горизонтальная двухтрубные системы отопления. Не трудно догадаться, что речь идет о расположении труб в пространстве и под вертикальной системой отопления подразумеваются стоки, которые зачастую портят внешний вид помещений. В принципе, это не проблема, если их разводку прокладывать скрытым способом, в стене. Как правило, в чистом виде системы отопления с вертикальной разводкой труб не существует – как ни крути, а без горизонтальных лежаков, раздающих и собирающих теплоноситель с вертикальных стояков, не обойтись. Работает такая система по простому принципу – насос или естественная циркуляция выдавливает нагретый теплоноситель на чердачное помещение, в котором он по лежакам подается в стояки. Пройдя по ним и отдав часть тепла отопительным приборам, он возвращается в котел на очередной цикл подогрева по центральному лежаку, расположенному над полом или в подвальном помещении. Эта система довольно эффективная и в некотором роде даже экономичная – для ее работы требуется оборудование меньшей мощности. По сути, циркуляционному насосу нужно только поднять теплоноситель вверх, а дальше всю работу делают законы природы – вода просто стекает самотеком вниз.
Двухтрубная система отопления с верхней и нижней разводкой. Такие системы отопления относятся к разряду горизонтальных и их основное преимущество заключается в компактном расположении трубопроводов, что позволяет спрятать их в одном месте. Как правило, это пол или потолок – как вариант, подвальное или чердачное помещение. Разводка, при которой трубы располагаются под потолком или на чердаке, называется верхней. Если трубы проходят в полу или над полом или, соответственно, в подвале, то это двухтрубная система отопления с нижней разводкой. Если говорить более понятным языком, то нижняя разводка предусматривает расположение труб под отопительными приборами, а верхняя над ними. Существуют комбинированные варианты таких систем – к примеру, наиболее эффективной считается система, у которой подающий теплоноситель трубопровод располагается над отопительными приборами (под потолком или на чердаке), а обратный трубопровод, соответственно, над полом или в подвале. Полностью нижняя разводка отопления используется при небольшой длине системы – если же говорить о большом доме с большим количеством радиаторов и разветвленной сетью труб, то в них лучше применять комбинированную систему отопления.

Вообще для больших домов комбинированные системы отопления являются наиболее оптимальным вариантом – по большому счету, в таких домах присутствуют и стояки, и лежаки. Трубы проходят как под полом, так и под потолком и даже в подвале и на чердаке. Спросите, почему? Да все просто – в каждой системе имеются свои сильные стороны, используя которые на том или ином участке системы достигается максимальная эффективность и экономичность отопления в целом.

Гидравлический расчет: основные правила

Гидравлический расчет производится по составленной и проверенной схеме отопления, в которой учтены все встроенные элементы и приборы. Для того чтобы выполнить расчет двухтрубной отопительной системы применяют аксонометрические функции и уравнения.

За основной объект расчета, как правило, принимают самое нагруженное обогревательное трубопроводное кольцо и разбивают его на соответствующие участки.

В результате проведения процедуры высчитываются требуемое значение сечения отопительной трубы, необходимую площадь поверхности трубопровод и возможную потерю давления в системном контуре.

Подобный гидравлический расчет имеет множество разновидностей, однако, наиболее распространенные и рациональные следующие:

Проведение вычисления по показателю линейных удельных потерь давления, которые предполагают равносильные колебания температурного режима во всех элементах и приборах разводки.
Осуществление расчетов по значению проводимости и характеристикам сопротивления отопительной системы, которые также предполагают возможные перепады и изменения показателей термометра.

В конце проведения работы первого способа состоит в том, что в результате расчетов складывается четкая картина с реалистичным распределением показателей сопротивления в контуре системы отопления. Второго – точная информация о предстоящем расходе теплоносителя и значениях температурного режима во всех составляющих контура системы отопления.

Монтаж двухтрубной системы отопления дома

Монтаж двухтрубной системы

Монтаж системы отопления с двухтрубным видом сети производят с соблюдением следующих обязательных правил и технических стандартов:

Контур двухтрубной системы включает в себя две отопительные ветки: верхнюю с горячей водой и нижнюю с охлажденной.
Уклон трубопровода с естественной циркуляций теплоносителя в сторону последней батареи не должен составлять менее 1% от всей протяженности.

В том случае, если у отопительной системы два параллельно сооруженных крыла, то радиаторы в обязательном порядке устанавливают на одном уровне.

Составляя отопительную систему, необходимо позаботится о том, чтобы нижняя прокладка была симметричная и параллельная по отношению к верхней магистрали.
Для необходимых ремонтных работ и обслуживания все замыкающие узлы, насос, байпас и радиаторы требуется оснастить вентилями.
Ввиду необходимости исключения потери температурного режима теплоносителя по разводке подающий трубопровод надо утеплить специальными материалами.
У отопительных труб ни в коем случае не должно быть прямых узлов и возможных перехлестов, создающих воздушные застои и пробки.
В случае с верхним типом разводки распределительный бак требуется устанавливать в утепленном чердаке.
Размеры тройников, кранов и вентилей должны полностью соответствовать параметрам самих трубопроводов.
Для стандартного стального трубопровода крепление магистрали должно обеспечиваться через каждые 1.2 метров.

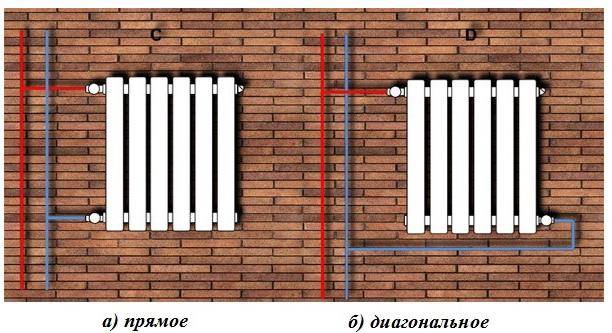

Способы подключения радиаторных батарей

По своей сути, монтирование отопительной системы заключается лишь в установке компенсаторного бачка, котла, батарей, радиаторов и трубопровода в соответствии с предпочтительной схемой разводки.

От теплогенератора отводится основной трубопровод, подающий теплоноситель в горячем режиме.
Подающий трубопровод должен соединяться с компенсаторным бачком со сливом
Обычно байпас с циркулярным насосом и вентилями монтируют максимально близко к начальной проектной точке (на выходе из помещения с установленной отопительной системой)
Из компенсаторного бачка выводится верхний трубопровод, от которого всем входящим радиаторам прокладываются трубы с теплоносителем.
Обратку проводят параллельно в отношении к магистрали, соединяют со всеми радиаторами и внедряют в нижнюю треть котла.

В результате всей процедуры должен получиться замкнутый контур отопительной системы, который будет поддерживать комфортный стабильный температурный режим в доме или квартире. Для того чтобы следить за расходами тепловой энергии и управлять ими необходимо вмонтировать термостаты, современные разновидности которых в автоматическом режиме включают или отключают газовую горелку по необходимости.

Другие полезные советы по монтажу вы можете узнать, посмотрев видео ниже:

https://youtube.com/watch?v=LyJLwabP9Zk

Хоть и сложную коммуникационную отопительную сеть запустить не так уж и просто, но вместе специализированным оборудованием и готовым планом со всеми просчитанными возможными нюансами, двухтрубную систему можно собрать и запустить в домашних условиях.

Достоинства и недостатки

Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.

Двухтрубная система отопления обычного и лучевого типа

Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.

Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе

Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему

Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией

Виды двухтрубной системы отопления

Основные виды двухтрубной схемы отопления

Тупиковая схема двухтрубной системы является более популярной, чем петля Тихельмана. На ее сооружение обычно требуется меньшее количество материала.

Как сказано выше, основной принцип устройства тупиковой системы – постепенное снижение диаметров прямого и возвратного трубопроводов по длине ветки, от первого к последнему отопительному прибору.

Регулировка температуры осуществляется регулирующей арматурой. Стоит отметить, что при монтаже любого типа водяной системы отопления на каждый элемент нагрева следует устанавливать запорно-регулирующую арматуру. Это необходимо для отключения радиатора или иного нагревательного прибора для профилактики (промывки) или ремонта. При отключении любого прибора в двухтрубной сети система продолжает работать – это является весомым достоинством описываемой схемы.

Алгоритм регулировки заключается в следующем. На первом радиаторе регулирующая арматура закрывается максимально, оставляют небольшой проток теплоносителя. На каждом последующем приборе вентиль (или кран) приоткрывают немного больше. Такая ступенчатая регулировка позволяет выровнять давление по длине контура и настроить требуемые расходы теплоносителя (и соответственно – температуру).

Небольшим недостатком тупикового построения двухтрубной схемы является то, что при значительном открытии регулирующей арматуры на первом или втором радиаторе они могут заработать в режиме байпаса. Такая ситуация случается редко и вызвана обычно неверным выбором диаметров трубопроводов.

Более выгодной в гидравлическом плане является попутная схема, также известная под названием петли Тихельмана. Здесь прямой и обратный трубопроводы имеют одинаковый диаметр, подключаются к радиаторам с разных направлений. Это позволяет практически выровнять давление теплоносителя во всех приборах отопления без серьезной корректировки регулирующими устройствами – вентилями или кранами.

На монтаж линии по схеме Тихельмана требуется больше трубопровода, чем на сборку тупиковой ветви. Применение той или иной схемы обосновывается обычно строительными параметрами отапливаемого здания – размерами и взаимным расположением помещений.

Двухтрубная система позволяет монтировать на одну линию большее количество радиаторов, чем однотрубный аналог. Причем петля Тихельмана может качественно работать с большим числом элементов нагрева, чем тупиковая конфигурация за счет своего гидравлического строения.

Две основные разновидности двухтрубной системы – тупиковая и попутная – служат базовыми элементами. Общее же устройство всего комплекса отопления имеет следующие конструктивные решения:

Подключение веток системы к вертикальным стоякам при количестве этажей более 1;
Врезка веток системы в горизонтальные лежаки, размещаемые в нижней или верхней части здания;
Подключение тупиковых ветвей или попутных схем Тихельмана к распределительным коллекторам;
Сооружение двухтрубной системы с естественной циркуляцией.

Обязательным условием для подключения тупиковых или попутных веток к стоякам и лежакам является установка в месте присоединения балансировочных вентилей. Они необходимы для общей гидравлической настройки всей системы отопления.

Стоит отметить, что двухтрубная схема применяется в основном в системах закрытого типа с принудительной циркуляцией. Сооружение открытой системы с естественной циркуляцией чаще всего требует балансировки – установки запорно-регулирующей арматуры.

Схема двухтрубной системы с естественной циркуляцией теплоносителя

Для представленной схемы обязательным техническим решением будет установка крана и ограничение подачи в первый радиатор, иначе теплоноситель будет проходить по кратчайшему пути. При этом последующие радиаторы будут получать недостаточное количество тепла.

Установка крана или вентиля, имеющего определенное гидравлическое сопротивление, может внести дисбаланс в гравитационное движение теплоносителя. Поэтому лучшим решением для организации естественной циркуляции является однотрубная схема, выполняемая обычно в этом случае без байпасов.

Двухтрубная схема системы отопления – самая популярная конфигурация водяного радиаторного обогрева помещений. Благодаря своим достоинствам – маневренности, простоте балансировки, независимости приборов – она по праву занимает лидирующие позиции в проектных решениях комплексов отопления.
