Расчет мощности котла
Как и любой котел, двухконтурный нужно выбирать с учетом необходимой мощности. По уму подбирать ее нужно исходя из теплопотерь вашего дома, которые далеко не всегда удается самому просчитать. Самый грубый подход – это закладывать 1 КВт мощности на 10 квадратов вашего дома.
Но другое дело, если вы собираетесь использовать второй контур на постоянной основе. Исходя из мощности котла зависит количество выделяем горячей воды в минуту. Вот тут все проще. Нужно минимально 24 КВт мощности, чтобы быть уверенным в том, что выработки горячей воды вам будет достаточно. Обычно котел такой мощности способен выделять 12-14 литров воды в минуту. Это объема как раз достаточно для того, чтобы принять душ или же в полной мере помыть посуду.
Принципы работы
- Жидкостная система. С помощью газового котла нагревается жидкий теплоноситель, который доставляется в комнаты по трубам в радиаторы (батареи), устанавливаемые под окнами. Дом отапливается по внешнему контуру. Теплоноситель долго нагревается и остывает, поэтому для протопки дома потребуется значительное время.
- Воздушная система. С помощью теплогенератора в котельной нагревается воздух, который посредством воздуховодов подаётся прямо в обогреваемые помещения (как правило, через отверстия в полу).
Радиаторов и труб в комнатах нет. Пройдя через комнаты, воздух отводится через специальные вентиляционные решётки.
Основная часть нагретого воздуха циркулирует внутри здания, но часть обновляется. В подобную систему можно встроить очистку, увлажнение и кондиционирование воздушных масс. При работе на газе она полностью автоматизируема.
Конструкция прибора
Двухконтурный котел — это устройство, которое отапливает помещение и греет воду. Чтобы понять, как работает отопительное устройство, следует разобраться с тем, из чего оно состоит. В конструкции котла есть компоненты, отвечающие за нагрев теплоносителя и выполняющие переключение на контур горячего водоснабжения. При обеспечении стабильной работы всех деталей будет осуществлена бесперебойная эксплуатация устройства.
В схеме прибора вне зависимости от его разновидности есть следующие детали:
- Горелка. Она устанавливается в камере сгорания. Является основной рабочей частью отопительной конструкции. Основная задача – нагрев теплоносителя и генерация тепла для работы водонагревательного контура. Чтобы поддерживались точная температура, оснащается системой электронной модуляции пламени.
- Камера сгорания. Бывает открытой и закрытой. Представляет собой корпус для горелки. В закрытой камере имеется вентилятор, который разгоняет воздух и удаляет продукты сгорания. При работе дает небольшой шум.
- Циркулярный насос. Обеспечивает циркуляцию носителя тепла по отопительной системе и контуру водонагревателя. Работает бесшумно.
- Трехходовой клапан. Отвечает за переключение отопительного контура на водоснабжение и наоборот. Напрямую зависит от водопроводного крана.
- Основной теплообменник. В этой части осуществляется нагрев теплоносителя. Устанавливается над горелкой в камере хранения.
- Вторичный теплообменник. Отвечает за подготовку горячей воды.
- Система автоматизации прибора. Датчики, установленные в нагревателе, контролируют параметры оборудования, отвечают за безопасность, активируют разные узлы, обнаруживают и исправляют ошибки и выполняют ряд других полезных функций.
В некоторых установках есть сдвоенный теплообменник. Принцип его работы остается неизменным, хотя конструкция немного отличается.
Конструкционные характеристики
Отопительный прибор состоит из двух теплообменников (для отопления и горячей воды), регулировки температуры и горелки. Такое строение обеспечивает качественную и надежную работу оборудования и легкость в эксплуатации.
Благодаря двум контурам система обеспечивает весь дом отоплением и постоянной горячей водой. В целях безопасности отопительный котел перекрывает подачу газа, если пламя отсутствует.
Виды котлов
Настенные двухконтурные котлы отопления могут встречаться в двух видах:
- битермические;
- дуотермические.
Первый тип представляет собой конструкцию из двух стальных трубок, расположенных одна в другой. Внутренний контур обеспечивает горячее водоснабжение, внешний – отопление. Такая система очень эффективна. Дуотермические котлы состоят из двух контуров теплообмена. В каждом резервуаре есть прочная трубка из меди, которая, нагреваясь, отдает тепло в обе системы (ГВС и отопление). Тогда расход тепла минимизирован.
Мощность
Выбирая отопительный прибор, особое внимание нужно уделить показателям мощности. Традиционно норму можно рассчитать по формуле: 1 кВт х 10 м2. Двухконтурный котел должен иметь мощность не менее 24 кВт
Это обеспечит комфортные условия в любое время года
Двухконтурный котел должен иметь мощность не менее 24 кВт. Это обеспечит комфортные условия в любое время года.
Не стоит беспокоиться о чрезмерном расходе топлива, если площадь квартиры меньше 240 м2: устройство затрачивает ровно необходимое количество газа для обогрева помещения.
Объем бака и тип горелки
Средний объем бака для воды составляет от 30 до 60 л. Если расход воды гораздо больше (актуально для частного дома), нужно устанавливать дополнительный бойлер. Стандартный котел обеспечивает до 15 л горячей воды при температуре 35С°. Конструкция рассчитана таким образом, что даже в холодное время года температура будет настроена на максимальный комфорт.
В современном оборудовании для отопления применяют два типа горелок: открытая и принудительная. Наиболее экономичный первый вариант, поскольку на него затрачивается минимальное количество энергии.
Теплообменник и расход газа
Главным критерием при выборе теплообменника является материал. Самым распространенным металлом считается чугун. Ему свойственна долговечность (при правильной эксплуатации) и высокая теплопроводность. Большой вес металла и хрупкость – основные недостатки устройства отопления. Стальные теплообменники более легкие, надежные, а при хромировании еще и устойчивы к коррозии.
Расход газа связан с мощностью котла. Чем больше мощность, тем выше потребность в топливе, а значит, устройство будет затрачивать больше газа.
Разновидности
2-контурные котлы, как и обычные, выпускаются в нескольких исполнениях.
Настенные и напольные
Настенные занимают меньше места, но поскольку они не могут иметь большой вес, им присущи особенности:
- мощность ограничена. Самый мощный рассчитан на отапливаемую площадь в 200 м2;
- применяется легкий стальной теплообменник. Это недолговечный вариант, поскольку сталь легко корродирует, и в конструкции имеются слабые места в виде сварных швов. Кроме того, в таком теплообменнике используются трубки малого диаметра, что увеличивает вероятность засорения.
У напольных моделей ограничений по весу нет, потому мощность может быть любой, а теплообменник используется литой чугунный, отличающийся прочностью и долговечностью.
Конвекционные и конденсационные
В первых, усвоение тепла происходит обычным способом, вторые более экономичны: они усваивают еще и теплоту содержащегося в дымовых газах водяного пара. Но конденсационные котлы работают только с низкотемпературными системами. Это либо СО, оборудованные огромными радиаторами, либо «теплые полы».
С открытой камерой сгорания и закрытой
В первом случае камера сообщается с помещением, что влечет за собой следующее:
- требуется организация вентиляции;
- приходится строить вертикальный дымоход по всем правилам (высота не менее 5 м);
- есть опасность поступления угарного газа в помещение.
Закрытая камера от помещения изолирована, воздух подсасывается вентилятором снаружи. Им же откачивается дым, потому дымоход можно выводить в любом направлении, хоть и полностью горизонтально. Дымоход и воздуховод совмещены в одной коаксиальной трубе.
Недостаток этого решения — энергозависимость.
Энергозависимые и независимые
Вторые не нуждаются в электроснабжении. Они не обладают возможностями котлов с электроникой (программирование, погодозависимая автоматика, удаленное управление), но являются незаменимыми в регионах с частыми перебоями в электроснабжении.
На что обращать внимание при покупке котлоагрегата
Горелка. Именно от нее зависит экономичная работа котла
Важно чтобы конструкция горелки способствовала качественному смешению газа и воздуха, а значит и полному сгоранию топлива без химического недожога. Наиболее экономичными являются автоматические горелки со встроенным вентилятором
Перед подачей в топку, газ смешивается с воздухом, а затем подается в котел. Минусом такой горелки является дополнительный шум, создаваемый вентилятором.
Теплообменник. От материала теплообменника зависит качество передачи тепла от продуктов сгорания к среде. Оптимальным выбором будет теплообменник выполненный из стали или меди. Их отличает высокая теплопроводность и устойчивость к агрессивным влиянием среды. Кроме того следует учитывать, что под влиянием высоких температур и коррозии его элементы часто выходят со строя. Чем известнее марка котла тем легче будет подобрать деталь для замены.
Электроника и автоматика. Котел оснащенный датчиками и позволяющий регулировать работу лишь нажатием нескольких кнопок, прост и удобен в эксплуатации. Но стоит учесть, что при отключении электроэнергии сработает защита котла и прекратится подача топлива на него. Следует выбирать оборудование, на котором есть возможность ручного регулирования его работы в любых случаях.
Согласно отзывам покупателей лучшими считаются, по их мнению, котлы немецкого и отечественного производства. Их легко обслуживать. Ремонт также не представляет трудностей, так как действует множество сервисных центров, которые заказывают комплектующие и детали для ремонта прямо с завода-изготовителя. Котлы итальянских марок, наоборот, вызвали нарекания у потребителей из-за короткого гарантийного срока, трудностей в ремонте и подборе запасных частей
Важно отнестись к выбору котла внимательно. Ведь он прослужит не один десяток лет и будет создавать ощущение комфорта и уюта зимними вечерами
Какой котел лучше выбрать?
Попробуем сравнить одноконтурный котел с двухконтурным и выяснить, какой из них лучше выбрать для вашего дома.
Двухконтурный котел с одним теплообменником, особенно битермическим, является отличным решением тогда, когда важно рационально использовать каждый сантиметр пространства. Там, где этот вопрос не стоит столь остро, лучше отдать предпочтение двухконтурному котлу с раздельными теплообменниками
К одноконтурному котлу для организации горячего водоснабжения необходимо подключить бойлер косвенного нагрева, а это потребует дополнительного пространства, да и стоимость одноконтурного котла в совокупности с бойлером выше, чем стоимость двухконтурного котла с аналогичными параметрами. Но, как любой накопительный водонагреватель, бойлер косвенного нагрева, подключаемый к одноконтурному котлу, имеет и преимущества по сравнению с проточным водонагревателем, являющимся частью двухконтурного.
Температура горячей воды из бойлера не зависит от ее расхода, в то время как температура воды из проточного нагревателя может от этого меняться, особенно при одновременном включении нескольких потребителей. Только следует иметь в виду, что когда горячая вода в бойлере закончится, потребуется время, чтобы она вновь нагрелась. Поэтому необходимо заранее подсчитать, какой объем бойлера будет оптимальным для бесперебойного горячего водоснабжения в конкретных условиях.
Итак, главным преимуществом двухконтурных котлов является экономия пространства, главным недостатком — нестабильность температуры горячей воды при одновременном включении нескольких потребителей. Поэтому двухконтурный котел будет оптимальным решением для небольшого загородного дома.
Одноконтурный котел вместе с подключенным к нему бойлером займет больше места, зато такая конструкция способна стабильно обеспечивать горячей водой несколько водоразборных точек. Поэтому в большом коттедже или капитальном доме, куда могут приехать друзья или родственники и где горячая вода может одновременно потребоваться на кухне и в душевой, а экономия одного-двух квадратных метров площади не является существенной, лучше использовать одноконтурный котел совместно с бойлером косвенного нагрева.
Как работает двухконтурный котел с биотермическим теплообменником
Битермический теплообменник представляет собой змеевик, изготовленный из коаксиальной трубы. Несколько упрощая, это два трубопровода, вставленных один в другой.
По внешнему объему перемещается теплоноситель, а по внутреннему — вода для контура ГВС. Такой способ нагрева существенно меняет качество работы котла — эффективность возрастает, количество горячей воды увеличивается и позволяет удовлетворить потребности большой семьи.
Однако, битермический теплообменник обладает существенным недостатком — сложность организации внутреннего пространства трубки значительно затрудняет промывку.
Все известковые отложения, которые довольно быстро появляются на внутренней поверхности трубы, необходимо периодически удалять, иначе она перекроют сечение теплообменника полностью.
Кроме того, с увеличением толщины известкового слоя падает эффективность нагрева — отложения начинают работать как теплоизолятор. Пользователю приходится увеличивать подачу газа, чтобы скорректировать режим работы котла.
ОСТОРОЖНО!
В результате теплообменник быстро выходит из строя из-за чрезмерного нагрева снаружи и большого количества накипи внутри.
Промывку такого теплообменника выполняют далеко не все сервисные центры, а конструкция некоторых котлов такова, что проще поменять, чем демонтировать и установить обратно один и тот же узел.
Недостаток битермических теплообменников целиком относится к эксплуатационным вопросам. С точки зрения эффективности такая конструкция весьма удачна и позволяет увеличить объем горячей воды, доступный для единовременной выдачи без потери температуры в отопительном контуре или самого ГВС.
Как выбрать — критерии выбора
Для обогрева индивидуального жилья современная промышленность выпускает множество моделей двухконтурных газовых котлов. Какое лучше выбрать устройство зависит от параметров и назначения сооружения. Удачное приобретение обусловлено подходящими характеристиками.
Мощность
Это основной параметр, влияющий на получение требуемого комфорта в здании. Измеряется в кВт и рассчитывается с учетом конструктивных особенностей здания.
Для полноценного расчета требуется учитывать: высоту этажа, общую площадь, наличие окон, наружных стен и внутренних перегородок, материал, из которого выполнены несущие конструкции, утепление перегородок, стен, потолков и междуэтажных перекрытий. В быту используют более простую формулу.
Как рассчитать достаточную мощность
Грубый расчет производится путем перемножения площади на коэффициент 0,1, соответственно, для дома, площадью 450 м2 потребуется оборудование мощностью в 45 кВт.
Это упрощенный способ подсчета и он справедлив для средней полосы России. Для южных районов следует применять коэффициент — 0,8, а для северных территорий – 1,5. Кроме того, рекомендуется добавлять к расчетной мощности страховой запас на случай аномальных перепадов температуры, для этого нужно увеличить значение на 10%.
Формула расчета мощности котла.
Принцип работы котла и его устройство
Изображение 1. Гидравлическая схема двухконтурного котла в режиме отопления.
Газовые приборы с двумя контурами нагрева имеют следующий принцип работы. Теплота сгоревшего природного газа передается теплообменнику, который расположен над газовой горелкой. Этот теплообменник включен в магистраль отопительной системы, то есть нагретая вода в нем будет циркулировать по отопительной системе. Циркуляция воды осуществляется с помощью насоса, встроенного в котел. Для приготовления горячей воды двухконтурное устройство оснащено вторичным теплообменником.
Представленная схема на ИЗОБРАЖЕНИИ 1 показывает происходящие процессы работы и устройство оборудования:
- Газовая горелка.
- Циркуляционный насос.
- Трехходовой клапан.
- Контур ГВС, пластинчатый теплообменник.
- Теплообменник контура отопления.
- D – вход (обратка) отопительной системы для нагрева;
- A – подача готового теплоносителя для отопительных приборов;
- C – вход холодной воды из магистрали;
- B – выход готовой горячей воды для санитарных нужд и бытового использования.
Принцип приготовления воды для ГВС таков: нагретая вода в первом теплообменнике(5), который расположен над газовой горелкой(1) и предназначен для нагрева отопительного контура, поступает во второй пластинчатый теплообменник(4), где передает свое тепло контуру ГВС.
Как правило, двухконтурные котлы имеют встроенный расширительный бак для компенсации изменения объема теплоносителя.
Конструкция двухконтурного газового котла.
Использование котла одновременно для ГВС и отопления в определенный момент времени невозможно. Например, во время работы устройства происходит нагрев отопительной системы с заданной температурой, процесс поддержания температуры контролируется автоматикой котла, а циркуляция теплоносителя по сети отопления осуществляется насосом.
В определенный момент происходит открытие крана горячей воды для бытовых нужд, и, как только начинается движение воды по контуру ГВС, срабатывает специальный датчик протока, установленный в котле. С помощью трехходового клапана (3) в котле перенастраиваются контуры протоков воды. А именно вода, нагретая в теплообменнике (5), перестает поступать в отопительную систему и подается в пластинчатый теплообменник (4), где и передает свое тепло системе ГВС, то есть поступившая холодная вода из трубопровода (С) нагревается и по трубопроводу (В) подается потребителям квартиры или дома.
В этот момент циркуляция идет по малому кругу и система отопления на время использования ГВС не нагревается. Как только кран на водозаборе ГВС перекрывается, датчик протока срабатывает и трехходовой клапан опять открывает контур отопления, происходит дальнейший нагрев отопительной системы.
Наиболее часто схема устройства двухконтурного газового котла подразумевает наличие пластинчатого теплообменника. Как уже говорилось, его предназначение состоит в том, чтобы передать тепло от контура отопления к контуру водоснабжения. Принцип такого теплообменника состоит в том, что наборы пластин с горячей и холодной водой собраны в пакет, где происходит теплоотдача.
Соединение выполняется герметичным путем: это препятствует смешиванию жидкостей из различных контуров. За счет постоянного изменения температуры возникают процессы теплового расширения металла, из которого сделан теплообменник, что способствует механическому удалению возникающей накипи. Пластинчатые теплообменные устройства изготавливаются из меди или латуни.
Схема подключения двухконтурного котла.
Существует схема двухконтурного котла, которая включает в себя комбинированный теплообменник.
Располагается он над газовой горелкой и состоит из двойных трубок. То есть трубка контура отопления содержит внутри своего пространства трубку горячего водоснабжения.
Данная схема позволяет обойтись без пластинчатого теплообменника и несколько повысить КПД в процессе приготовления горячей воды.
Недостаток котлов, имеющих комбинированный теплообменник, состоит в том, что между тонкими стенками трубок откладывается накипь, в результате чего ухудшаются условия работы котла.
Открытая или закрытая камера сгорания?
Открытые еще называют атмосферниками (с полноценным дымоходом), а закрытые – турбированными (с вентилятором, принудительно выгоняющим продукты сгорания на улицу через коаксиальный дымоход в стене).
Ошибка №15
У настоящего котла обязательно должен быть полноценный дымоход и отдельное помещение (котельная), все остальное — это компромиссы для нищих.
Да, действительно, настенные турбированные устройства придумали для экономии. Атмосферные котлы более дорогие, но менее привередливые.
Вам придется вложиться в дымоход, предусмотреть отдельное помещение с соответствующей высотой потолков, куботурой, вентиляцией, освещением, сигнализаторами газовой безопасности. А еще не забывайте про повышенный расход газа.
Ошибка №16
Поэтому сравнивать только разницу в цене самих устройств (открытая-закрытая камера) нельзя.
Если в вашем регионе газ относительно недорогой и бюджет позволяет потратиться на все требования безопасной эксплуатации + оплачивать последующие квитанции от газового монополиста, то ваш выбор – атмосферный отопительный прибор.
Он по праву считается более надежным. Для подавляющего большинства жителей не только нашей страны, но и Европы, самый оптимальный вариант – это турбированный настенный газовый котел.
Его спокойно можно запихнуть хоть в шкафчик на кухне или незаметно спрятать где-нибудь под лестницей.
Газовые котлы по способу тяги
Организация дымоотвода по принципу естественной тяги — традиционная схема, пришедшая в теплотехнику с древних времен, начиная от очага и русской печи. Движение уходящих газов по каналам происходит благодаря разности плотности между горячими топочными газами и холодным атмосферным воздухом.
Температурный напор создает разрежение в топке, в связи, с чем из помещения в область горения поступает воздух в объеме необходимом для полного сгорания.
Сегодня этот способ не может считаться эффективным, обычно его используют в котлах малой мощности или при наличии в доме старой системе дымоотвода.
Поэтому в более совершенных газовых котлах применяется система под наддувом, обеспечиваемая дутьевым вентилятором в закрытом топочном пространстве с применением коаксиального дымопровода.
Для котлов высокой мощности используют не только дутьевой вентилятор для подачи воздуха в топку, но и дымосос, откачивающий котловые газы, устанавливаемый за котлом перед дымовой трубой.
Принцип работы двухконтурного газового котла
Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:
- В режиме обогрева;
- В режиме генерации горячей воды.
В режиме обогрева котел обеспечивает ваш дом теплом.
Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.
В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.
На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.
Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.
Работа в режиме подачи горячей воды
Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.
При переходе в режим подачи горячей воды, контур отопления полностью отключается.
Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан
Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду. Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя
Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?
Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?
- Более простая конструкция;
- Высока вероятность образования накипи;
- Более высокий КПД у ГВС.
Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь
Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях. Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя)
В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов
Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.
Разновидности газовых котлов
Различаются энергонезависимые нагреватели по типу камеры, количеству контуров и способу монтажа.
Котлы бывают с камерами открытого и закрытого типа:
- Устройства с камерой открытого типа забирают воздух из помещения для формирования газовоздушной смеси, где установлен агрегат. Для удаления продуктов горения нагреватель подключается к дымоходу стандартного типа.
- Модели с закрытой камерой дополнены коаксиальным дымоходом. Это конструкция из двух труб, вставленных одна в другую. Продукты горения удаляются по центральной трубе, а в промежуток между двумя элементами засасывается кислород, необходимый для формирования газовоздушной смеси.
Напольные и настенные конструкции
Если для прогрева помещений нужен агрегат с высокой мощностью, это будет котел газовый напольный энергонезависимый. Устройства устанавливаются в отдельную котельную, обустроенную с учетом требований – обивка из негорючих материалов, наличие дверей шириной в 80 см, окна, системы вентиляции и подачи воды. Массивные котлы монтируются на постамент, обитый металлическим листом или выложенный асбестовыми плитами.
Модели настенного вида монтажа отличаются меньшей мощностью, оснащены компактным по размерам и легким по весу теплообменником, предназначены для навешивания на стены дома. Чаще всего котлы имеют закрытую камеру сгорания и коаксиальный дымоход, поэтому монтаж выполняется на несущую стену, через которую удобно вывести трубу на улицу. В зоне установки панель должна быть обита листовым железом, от корпуса прибора до ближайших предметов или ограждений оставляют расстояние от 30 см, чтобы обеспечить свободный доступ к котлу.
Одноконтурные и двухконтурные
Количество контуров зависит от числа теплообменников. Одноконтурный энергонезависимый газовый котел оснащен одним теплообменником, работает только на прогревание теплоносителя для сети отопления. Для раздачи ГВС от одноконтурного котла придется устанавливать бойлер для прогрева воды или подключать накопительные емкости, что не всегда удобно при отсутствии свободного места или малой мощности котла.
В этом случае практичнее брать двухконтурный газовый котел без электричества. Прибор оснащен двумя теплообменниками, первичный отвечает за прогрев теплоносителя в систему отопления, вторичный – за раздачу ГВС.
Прогрев воды для бытовых нужд осуществляется двумя способами:
- Нагревателем проточного типа. Элемент использует тепловую энергию, которую передает воде вторичный теплообменник. Котлы с проточными нагревателями не дополнены накопительными емкостями – это снижает габариты и массу оборудования, но при постоянной раздаче ГВС, увеличивает расходы энергоносителя.
- Котлы с резервуарами для накопления горячей воды отличаются большими габаритами. В этом случае вода прогревается до определенной температуры, запасается в резервуарах – удобно для снижения затрат на обслуживание устройства, но придется точно рассчитать зону монтажа, чтобы уместить модель на ограниченном пространстве.
Конструкционные особенности, принципиальные отличия
Одноконтурный котел применяют для отопления помещений с помощью нагрева теплоносителя при помощи 1 теплообменника, встроенного в котел. Газовые котлы, конструкция которых предполагает два теплообменника, т.е. отдельно согревающих и воду теплоносителя для отопления и ГВС — называются двухконтурными.
Устройства классифицируются:
- по расположению– на напольные и настенные;
- по энергоэффективности: на обычные, использующие низкую теплоту сгорания и конденсационные, рассчитанные на потребление большей теплоты сгорания топлива с дополнительным использованием тепловой энергии, выделяющейся с конденсатом от водяного испарения;
- по конструктивному устройству газовой горелки – с открытой и закрытой камерой сгорания.
Для ввода в эксплуатацию необходимо получить пакет разрешительных документов и проконсультироваться со специалистом. Еще лучше – доверить монтаж отопления профессионалам. Не стоит экономить на здоровье близких.
Принцип работы котла с двумя контурами
Из названия понятно, что подобное устройство имеет все два контура. Первый контур предназначен для отопления. Второй – для обеспечения горячей воды. Принцип работы двухконтурного котла простой. По умолчанию используется первый контур. Во второй контур тепло не попадает. Для этого используется специальный клапан. Когда включается горячая вода, клапан не даёт теплу попасть в систему отопления. Вместо этого оно поступает во второй контур и нагревает воду. Когда вода выключается, снова работает только отопление. То есть горячая вода используется по востребованию и в остальное время перерасхода газа не наблюдается
Предохранительные клапаны
открытой системе отопленияуберечь котел от повреждений
Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.
Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.
Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.
Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.
Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры
Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.
Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.
Достоинства и недостатки
Выбирая подходящий аппарат для отопления и водонагреватель для водопровода, следует учитывать плюсы и минусы рассматриваемых устройств.
К достоинствам этих котлов относят:
- наличие второго теплообменника позволяет эффективно организовать процесс нагрева носителя для водопровода и для отопительного контура;
- большинство аппаратов снабжено автоматическими устройствами — эта функция повышает производительность и снижает расход топлива;
- разнообразие моделей двухуровневых аппаратов позволяет решать вопрос организации отопления и водоснабжения на любых площадях;
- автоматическая система настройки приборов позволяет выстраивать комфортный режим в помещении, что не получится сделать при централизованном отоплении;
- долговечность (при правильной эксплуатации).
К отрицательным свойствам относят:
- для установки напольного аппарата потребуется выделение отдельного, специально оборудованного помещения;
- расходы на установку габаритных и сложных систем могут достигать внушительных сумм;
- для бесперебойной работы котла требуется вода с определенными характеристиками и без посторонних примесей;
- необходимость получения специального разрешения для установки некоторых аппаратов.

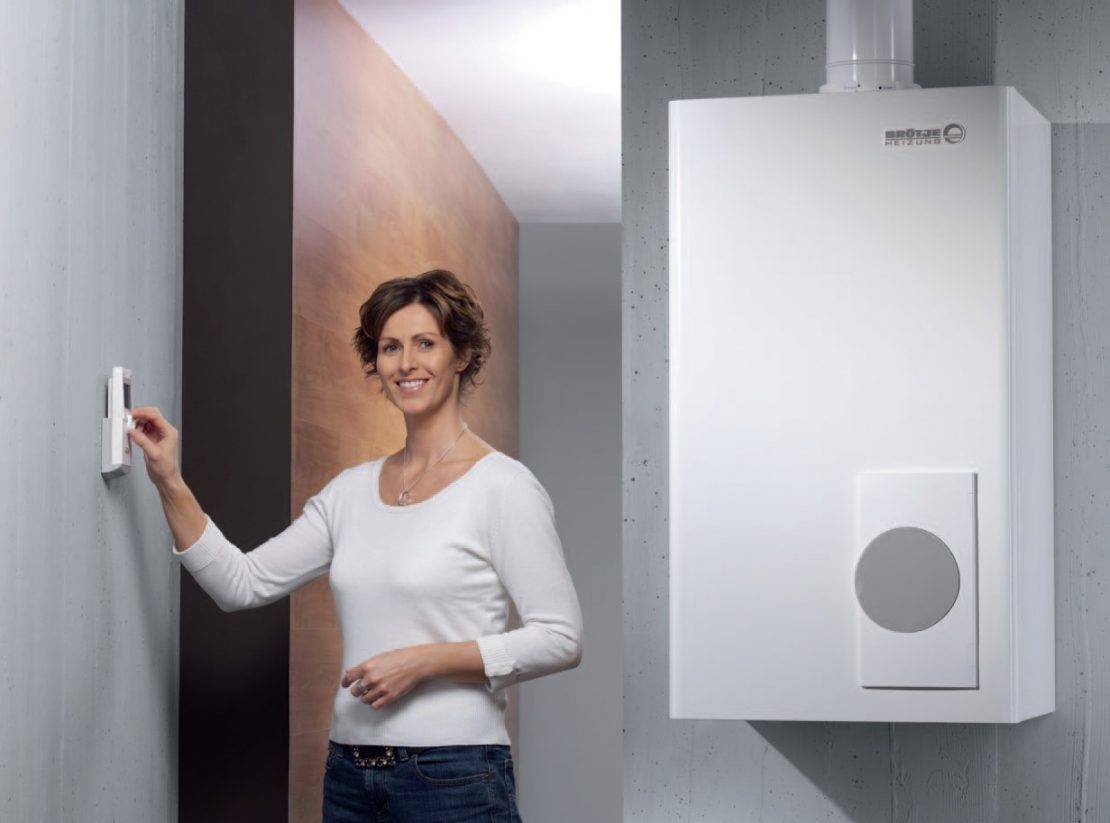

Как устроен котел, обслуживающий сразу два контура
Главное отличие двухконтурного котла от аналогичного с одним контуром состоит в возможности одновременно обеспечивать помещение отоплением и горячей водой. Первичный теплообменник благодаря своему расположению осуществляет нагрев теплоносителя для того, чтобы система отопления во всем помещении могла функционировать полноценно. Вторичный же несёт ответственность за обеспечение помещения горячей водой в нужном объеме.
Стабильность функционирования принципа работы двухконтурного котла может обеспечить только полная исправность и слаженность эксплуатации каждой составляющей.
Конструкционно любой двухконтурный котёл включает в свой состав такие элементы, как:
- теплообменники в количестве двух штук;
- камера сгорания, к которой в обязательном порядке прилагается горелочный блок;
- защитное оборудование;
- система управления.
Чтобы понять, как именно устроен газовый котёл двухконтурного типа и его принцип работы, следует более подробно рассмотреть отдельно каждый значимый компонент такой конструкции.
