Типы датчиков контроля
Данные датчики могут быть выполнены в различных вариантах: с пластиковыми круглыми, прямоугольными или квадратными корпусами. Контакты датчика обозначены следующим образом: COM, NO и NC. Контакты для работы котла – NO (normal open) и COM. Бывают типы датчиков с закрытой контактной группой, расположенной внутри самого изделия. Но принцип работы всех датчиков идентичен.
Таким образом, при всем многообразии форм и вариантов прессостатов для газового котла, работают они схожим образом. При возникновении определенной разрежённости воздуха в камере котла, происходит замыкание контактов датчика, соединенного с платой.

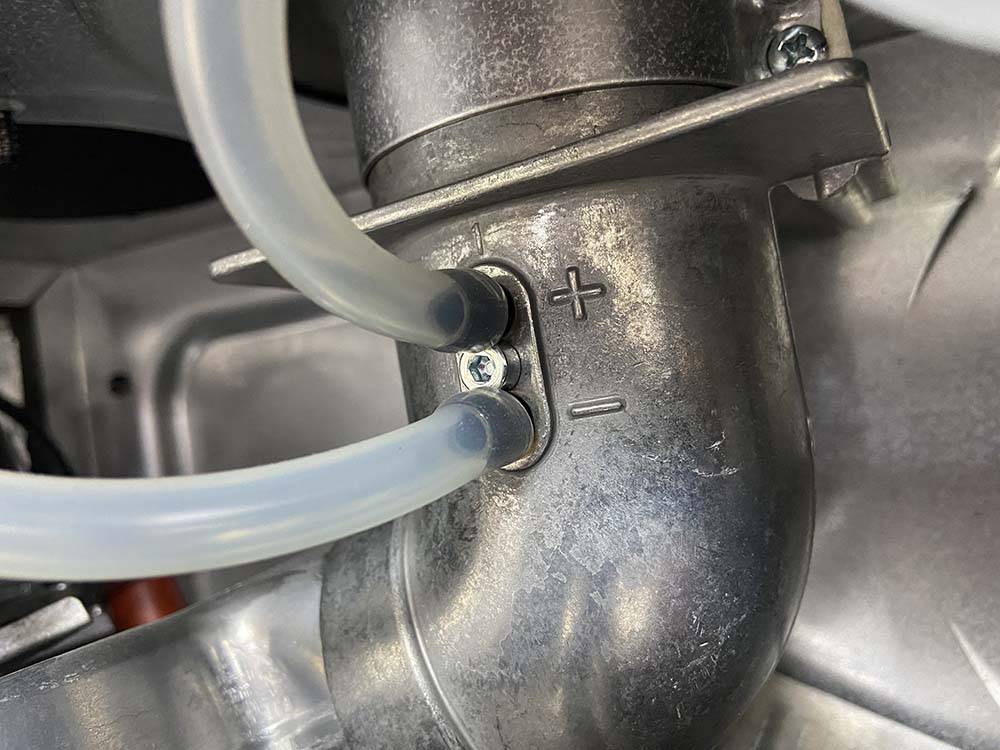

В настенном котле турбированного типа сверху расположен дуцерат для замера давления, продуцируемого вентилятором. Он имеет два контакта «+» и «-». Ещё в трубе есть приспособление для замера выходящего газа и КПД котла. В видео ниже вы можете посмотреть, как нужно замерять воздушный поток, разрежающий воздух в самой камере. Для этого необходимо подключение микроманометра к «плюсу» и «минусу». На микроманометре также имеются положительный и отрицательный полюс, подключение производим в соответствии этим данным.
Ставим котел в режим максимальной производительности (смотрите инструкцию своего котла).. Дисплей микроманометра показывает разряжение в камере котла, продуцируемое вентилятором. Если на дисплее отображается отрицательное значение, значит нужно перепроверить подключение. Т.е. минус трубки должен идти к минусу, а плюс – к плюсу. Имеем показания микроманометра 1,2 mbar. Т.е. это – давление, которое производит вентилятор в процессе эксплуатации.
Здесь проверяется давление и работа датчика тяги
Прессостат, контролирующий вентилятор газового котла, располагается в непосредственной близости к нему и соединён с ним силиконовыми трубочками. Для того чтобы увидеть принцип работы, необходимо разобрать котел.
Когда крышка с котла снята, слышен усиленный шумовой эффект. Это объясняется тем, что в котел поступает избыточное количество кислорода. При закрытой камере создаются специальные принципы работы разряженного воздуха для более бесшумной работы вентилятора. К вентилятору идет трубка из силикона. Трубка вентури снимает разряжение в вентиляторе, далее идет связь с устойством для осуществления контроля.
Если датчиком тяги будет зафиксирован недостаток или отсутствие тяги, котел переходит в режим блокировки. Горелка не будет функционировать до тех пор, пока в трубке не будет создано отрицательное давление для того, чтобы котел мог работать. При искусственном создании отрицательного давления при помощи рта, последует включение горелки. Цикл контроля происходит всегда и при малейшем понижении или исчезновении тяги, работа котла будет прекращена.

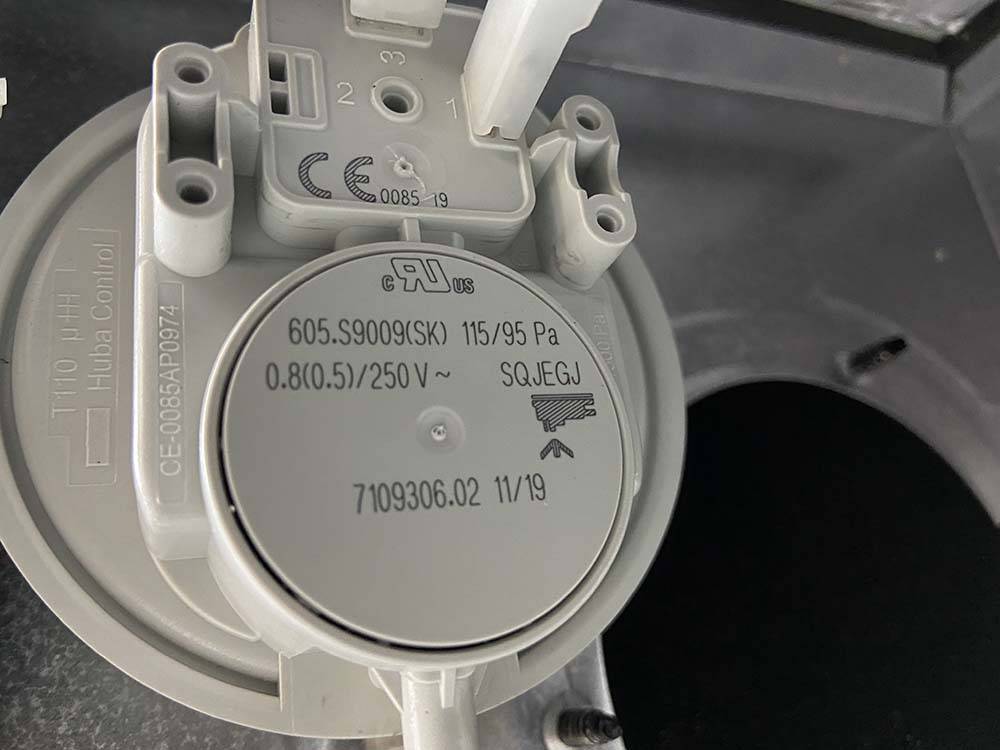

На корпусе датчика тяги газового котла есть надпись с коэффициентом давления, при котором он будет включаться. В рассматриваемом варианте – 52/42. При создавшемся давлении в 52 Па, замыкаются контакты и посредством запускающего механизма в электронной плате, происходит включение горелки. Второе число 42 означает то давлении, ниже которого будет происходить размыкание контактов. Т.е. в данном примере контакты смыкаются при 52 Па, а размыкаются при 42 Па.
Обратите внимание на показатели давления
Здесь можно использовать и другие релейные варианты давлений. Допустим, с показаниями 60/47 Па. При небольшом отличии от заводского варианта, тоже вполне подходящий вариант. Желательно использовать прессостаты на то же давление или же более пониженное. К примеру, прессостат марки Ariston можно рассматривать, как рабочий вариант.
Проверка работоспособности
Если наблюдаются проблемы в работе котла, то может потребоваться замена датчика. К примеру, если происходит регулярное выключение горелки, но проблемы в системе отвода газов горения не наблюдаются. Также нужно проверить работу устройства когда происходит его периодическое отключение через 20-30 минут.
Чтобы проверить исправность датчика котла нужно рассмотреть 3 способа:
- Возле устройства прикрепить обычное зеркало. Если датчик работает штатно, то поверхность зеркала не должна покрываться конденсатом.
- Простой способ проверки путём неполного перекрытия дымохода. Работающий датчик оперативно подаст сигнал, и оборудование отключится.
- Если в качестве отопительного оборудования используется двухконтурный котёл, то для проверки прибора можно перевести его в режим ГВС, без теплоснабжения. Затем открыть кран на мощную струю воды. Здесь ситуация обратная – отключение датчика будет признаком его проблемной работы.
Существует множество производителей датчиков тяги. Среди них такие лидеры рынка, как Junkers, KAPE, Sitgroup, Евросит. Некоторые производители котлов (Baxi, Данко) производят приборы для своего отопительного оборудования. Необходимо правильно подбирать датчики для того оборудования, которое используется (газовые колонки, настенные или напольные котлы)
Важно периодически проверять исправность датчика тяги котла
Почему в газовом котле срабатывает датчик тяги
Причины, по которым срабатывает система безопасности, отключающая работу газового отопительного оборудования, различные. Некоторые связаны с допущенными ошибками при монтаже системы дымоудаления. Другие, непосредственно указывают на сбой самого датчика тяговых характеристик:
- Нарушения в устройстве системы дымоудаления – высота дымохода рассчитывается исходя от отдаленности трубы от конька кровли. Оптимальное расположение, ровно по центру крыши. В таком случае, оголовок возвышается над коньком не менее чем на 0,5 м.
- Сильные ветра – газовую горелку может задуть при сильном порыве ветра. Чтобы не произошло задувания, устанавливают стабилизатор тяги газового котла, непосредственно на участке выходного патрубка.
- Недостаточные тяговые характеристики. Датчик срабатывает при температуре 950-1500°С. Затруднение отвода дыма, приводит к перегреву внутри системы дымоудаления и отключению газового клапана.
- Сбои в работе контроллера и узлов – время от времени, потребуется проводить обслуживание котла. Во время работ, проверяется состояние дымохода, отсутствие нарушения в подключении и работа турбины (в теплогенераторах с закрытой камерой сгорания).При необходимости, специалист выполнит регулировку зазора датчика тяги, что увеличит предельную температуру, при которой наблюдается срабатывание контроллера.
Со временем, потребуется чистка датчика газа. Сажа образуется при сжигании сжиженного топлива, неправильной регулировки подачи воздуха и газа на горелку, и другим причинам.
Как в котле на газе, проверить датчик тяги
Замена датчика тяги, требуется при серьезных сбоях в работе котла. На необходимость серьезного ремонта, указывают следующие признаки:
- Постоянное отключение работы котла, хотя видимых нарушений в системе дымоотведения нет.
- Теплогенератор включается и работает некоторое время, приблизительно 20-30 минут, после чего отключается. Повторный розжиг, происходит не ранее полного остывания контроллера.
Проверить и убедиться в неисправности датчиков тяги отопительных газовых котлов, можно следующим способом:
- В месте крепления контроллера, устанавливают зеркало. Во время работы котла, поверхность не должна вспотевать.
- Определить нарушение тяги в котле, можно прикрыв дымоход заслонкой наполовину. Котел должен моментально отключиться.
- Двухконтурный котел переключают в режим ГВС без отопления. Воду открывают на полную мощность. Если теплогенератор в этом режиме отключается, с 95% вероятности, неисправность именно в контроллере тяговых характеристик.
Если сам контроллер работает исправно, стоит проверить тягу. Отключения происходят и при сбоях в работе автоматики. При любых нарушениях, оптимальное решение – вызов специалиста газовой службы на дом.
Что такое датчик перегрева
Помимо датчика тяги, существует также датчик перегрева. Он представляет собой устройство, который предохраняет воду, нагреваемую котлом от закипания, которое происходит при повышении температуры свыше 100 градусов по Цельсию.
Датчики температуры для котла — это один из вспомогательных элементов автоматизации для управления системой отопления, позволяющий определять температуру среды
При срабатывании такое устройство выключает котел. Датчик перегрева работает исправно только при правильной установке. Повышение температуры воды без этого устройства, грозило бы выходом из строя газового котла.
Датчик наличия перегрева следит за повышением температуры в контуре нагрева. Он устанавливается на выходе из теплообменника контура нагрева. При достижении критической температуры размыкает контакты и отключает котел.
Причины срабатывания датчик перегрева:
- Подобное устройство может сработать при слишком сильном нагреве воды в колонке;
- При плохом контакте датчика;
- Из-за его неисправности;
- Если датчик имеет плохой контакт с трубой.
Для того, чтобы сделать датчик нагрева более чувствительным используют теплопроводящую пасту. При перегреве датчик блокирует работу котла. Современные устройства способны указывать код поломки на дисплее.
Проверка
Смена датчика тяги котла может потребоваться, если наблюдаются серьезные нарушения в работе отопительного оборудования. То есть если котел отключается постоянно, хотя каких-либо серьезных неполадок в дымоходе и всех остальных компонентах системы нет. Или если контроллер работает, но где-то через 25 минут после запуска выключается. А ведь следующий запуск обычно бывает лишь после того, как датчик полностью остынет. И именно по этой причине не будет лишним датчик тяги котла. Сделать это можно тремя методами. В первом случае в месте, где закреплен датчик, устанавливается зеркало. Во время работы устройства оно не должно запотеть. Если же это не так – с системой что-то не так.
Еще один способ состоит в том, что можно проверить датчик уходящих газов. Для этого необходимо прикрыть дымоход с помощью заслонки, но сделать это необходимо не полностью. Если все с системой отлично, то котел в этот же момент должен выключиться.
Третий способ проверки заключается в том, что двухконтурный вариант переводится в режим горячего водоснабжения, но без поддержки отопления. После этого кран открывается на полную. Если в этом режиме отключился контроллер, то вероятно, что с датчиком тяги какие-то проблемы.
Чтобы понять, что необходима замена датчика, причем не важно, какого – тяги, протока, давления воды, указывают следующие признаки:
- котел постоянно отключается, несмотря на отсутствие видимых причин для этого;
- теплогенератор через полчаса после начала работы перестает работать и его невозможно перезапустить до момента, пока он не остынет.
Если же сам контроллер работает совершенно исправно, то есть смысл проверить, все ли в порядке с тягой. Также отключения могут наблюдаться в случаях, если присутствуют сбои в работе автоматики. Следует сразу сказать, что при наличии каких-либо отклонений не следует пытаться осуществить ремонт самостоятельно. Наилучшим решением будет вызвать специалиста газовой службы на дом. У него есть опыт в ремонте таких устройств, и он точно сможет быстро и качественно устранить поломку в кратчайшие сроки.
На первый взгляд может показаться, что выбрать датчик на газовый котел очень просто. В какой-то степени это так и есть
Но это не следует воспринимать как что-то простое, на что нельзя обращать особое внимание. Так как именно датчик будет той системой защиты, которая в случае неполадок сможет предупредить беду и отключить котел практически сразу же, как только возникнут проблемы
То же самое касается и проверки этого типа техники
Обязательно датчик следует проверять даже просто для того, чтобы полностью убедиться в том, что он совершенно исправен
То же самое касается и проверки этого типа техники. Обязательно датчик следует проверять даже просто для того, чтобы полностью убедиться в том, что он совершенно исправен
По этой причине следует относиться с особым вниманием и к процессу выбора такого счетчика и процессу его проверки
О датчиках тяги для навесных котлов смотрите далее.
Как избавиться от обратной тяги?
Один из способов, позволяющих справиться с обратной тягой, заключается в применении дефлектора – механического вентилятора, функция которого заключается в подсосе дыма из дымоходной трубы (прочитайте: «Как сделать дефлектор на трубу своими руками»). Еще один регулятор тяги дымохода – это шибер, представляющий собой специальную заслонку. Один шибер обычно закрепляется в дымоходном канале, а второй – либо в самой печи, либо в ее дверце. Попробовав различные варианты их расположения, можно найти оптимальный, позволяющий решить проблему с тягой.Как сделать регулятор тяги своими руками, детали на видео:
Иногда обратная тяга может иметь временный характер, возникая на несколько дней. Такое может происходить в начале отопительного сезона, когда в сырую осеннюю погоду печь растапливается после длительного простоя. В данном случае накопленный в трубе холодный воздух действует как ограничитель тяги дымохода, и дым, вместо того, чтобы выходить на улицу, начинает заполнять помещение. Для решения проблемы временной обратной тяги следует выяснить причину ее возникновения, а затем – устранить.
Дополнительно еще можно использовать стабилизатор тяги дымохода, обеспечивающий подачу воздуха и тем самым оптимизирующий силу его движения по дымоходу.Стабилизатор оснащен защитным клапаном, который предотвращает возникновение чрезмерного давления. Ликвидировать холодный воздух в трубе после длительного перерыва можно при помощи обычной бумаги. Достаточно сжечь несколько листов, чуть подогретый воздух начнет подниматься по дымоходу и вытолкнет холодный.
Конструкция и принцип действия датчика
Учитывая разнообразие исполнения газовых котлов, следует отметить, что датчики контроля тяги встречаются также разной конструкции. Если рассматривать их конструкцию исключительно обобщённо, речь пойдёт о достаточно простом механизме приборов.
Основой практически любого сенсора контроля тяги газового котла выступает биметаллический элемент, меняющий форму при изменениях температурного фона. Фактически это простая биметаллическая пластина, которая изгибается при нагреве или охлаждении.
Изменением формы пластины управляется контактная группа, переводящая состояние контактов на «включено» или «выключено». Коммутационный сигнал контактной группы передаётся на контроллер газового котла или на более простой механизм управления подачей газа.
Тип датчика, контролирующего тягу в дымовом канале, зависит от используемого котла.
Так, существуют и применяются на практике два типа газовых котлов:
- Конструкции, оснащённые простым дымоходом (с естественной тягой).
- Конструкции, оснащённые дымоходом с турбиной (с принудительной тягой).
Эти конструкции отличаются одна от другой и датчики тяги, используемые для них, также разнятся.
Устройства для котлов с естественной тягой
В котлах с естественной тягой применяется так называемый колпак дымовых газов, в тело которого встраивается простой миниатюрный термостат, как показано на картинке ниже.
Термостат простой конструкции в миниатюрном исполнении обычно наделяется соответствующей температурной меткой непосредственно на корпусе (на металлической обечайке). Эта метка (например, 75º) указывает температурную границу срабатывания контактной группы сенсора.
Термостатический прибор подобного исполнения устанавливается, как правило, в составе конструкций навесных газовых котлов, где используется колпак дымовых газов, встроенный в линию дымохода
Действует такое устройство просто. Если дымовые газы, проходящие через колпак с установленным датчиком, нагреют прибор выше установленного температурного параметра (что говорит о нарушении нормы режима тяги), контакты разомкнут цепь.
Соответственно, по причине разомкнутой цепи выключится из работы (заблокируется) система подачи газа на котёл. Повторно оборудование запустится только после остывания сенсора и восстановления разомкнутого контакта.
Конструкции датчиков турбинных котлов
Котлы, оснащённые дымоходом с турбиной, имеют несколько иной датчик определения тяги газового котла с принципом работы, отличающимся функционально. Прежде всего, отличие заключается в том, что сенсор фактически управляет вентилятором турбины котла. Иными словами, осуществляется контроль оптимальной тяги дымовых газов вентилятором.
Именно поэтому устройство датчиков тяги турбинных газовых котлов выполнено не под контроль температуры, а под контроль объёма проходящих угарных газов.
Такие датчики работают по факту наличия оптимального разрежения внутри камеры сгорания, имеют контактную группу из трёх элементов:
- контакт COM;
- нормально открытый (NO);
- нормально закрытый (NC).
Конструктивно приборы выполняются разными по форме, но их принцип действия остаётся неизменным. По факту образования рабочих условий внутри камеры газового котла (оптимальное разрежение) подводимым давлением воздуха замыкается контактная группа, отправляя сигнал на подачу газа.
Несколько другой тип сенсорных элементов, предназначенных контролировать тягу в котле – конструкции, принцип действия которых основан на разнице давлений исходящего потока
Ремонт
Самостоятельный ремонт повредившейся автоматики котла — дело не только малоприятное, но чаще всего и практически безнадежное, поскольку паспорта котлов пишутся всё-таки не для этих целей. А без точного знания схемы и всех тонкостей устройства автоматической системы простому человеку (не электронщику) лучше даже не начинать. Конечно, я не открою Америку, если скажу, что лучшим решением будет изначально брать котел с надежной автоматикой от уважаемого производителя, так вы меньше рискуете нарваться на неприятности.
Для управления насосами, станциями и прочими устройствами водоснабжения необходимо использовать специальные приборы. Дифференциальное реле давления воды для насоса позволяет автоматически выключать либо включать насос при изменении напора в системе.
Как работает датчик тяги в газовом котле?
Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.
Функцией датчика тяги является выработка сигнала при ухудшении показателей тяги в котле
На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.
Типы датчиков в котлах разного вида:
Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода
Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента
Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение. Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.
Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение. Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.
Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.
Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.
Из-за чего может сработать датчик тяги:
- Из-за засорения дымохода;
- При неправильном расчете размеров дымохода или некорректной его установки.
- Если сам газовый котел был установлен неправильно;
- Когда в котле с принудительной тягой был установлен вентилятор.
При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.
Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.
Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.
Описание и назначение
Данный контроллер – важнейший измерительный прибор в газовой установке. Если датчик перестанет работать, устройство придет в негодность, а это может повлечь за собой серьезные последствия, вплоть до причинения вреда здоровью людей. Когда в установке поддерживается нормальная тяга, то продукты сгорания выходят по вытяжной трубе на улицу, а не скапливаются в помещении.
Следует запомнить, что если тяга в трубе недостаточно сильная, датчик отключает установку, чтобы продукты горения не скапливались внутри помещения и не наносили вред тем, кто в нем находится.
Еще одна причина контролировать тягу – экономическая. Если в котле не будет обеспечен нормальный уровень тяги, горелка может погаснуть и дорогостоящее оборудование будет испорчено
По этим причинам очень важно, чтобы датчик функционировал правильно, а если этого добиться не удается, необходимо его заменить и не использовать установку с неисправным контроллером
Типы датчиков тяги
Устройство реле различают по принципу функционирования камеры сгорания. Выделяют 2 вида конструкции: открытого и закрытого типа. В газовом котле с открытым видом камеры сгорания работает датчик тяги. Устанавливают его в дымоуловитель. Подача газа прекращается, если биметалл превысил норму расширения, разрывая контакт в цепи. Клапан реагирует на сигнал и перекрывает движение к запальнику.
Котлы с открытым типом камеры сгорания представляют опасность в виде обратной тяги. Она возникает если:
- дымоход забит мусором и сором;
- дует сильный порывистый ветер, который задувает систему.
В этом случае угарный дым втягивается из дымохода в комнату. На такие случаи датчик тяги не рассчитан, поэтому специалисты дополнительно советую устанавливать датчик загазованности. Это предотвратит возникновение несчастных случаев.
В газовых котлах с закрытым типом камеры сгорания устанавливают пневмореле. Его работа заключается в контроле вентилятора, который создает принудительную тягу и способствует втягиванию продуктов горения в дымоход и вывод их на улицу.
Выделяют проводные и беспроводные датчики. Первые сигнализаторы требуют дополнительного монтажа к проводным соединениям. Беспроводные реле работают от радиосигнала. Такие датчики устанавливают в случаях, если контроль за работой прибора осуществляют из другого помещения.
Беспроводной сигнализатор состоит из 2 блоков. Первый устанавливают возле котла и подключают к его клеммам, а второй – в комнату, из которой производят управление оборудованием. Эти блоки связаны радиосигналом. Контроллер оснащен клавиатурой и дисплеем для удобства работы.
По осуществляемым функциям термостаты разделяют на простые и программируемые. Первые реле выполняют только одну задачу: отслеживать заданную температуру. Программируемые сигнализаторы могут выполнять функции, необходимые для анализа работы котла дистанционно:
- настройка температурного режима для работы в дневное и ночное время;
- программирование прибора по дням недели;
- отслеживание влажности в помещении (в этом случае устройство дополнительно снабжают гидростатом);
- поддержание заданного параметра влажности.
Разновидность датчика тяги зависит от принципа работы газового котла
Неправильное расположение дымохода способствует задуванию ветра и затуханию горелки. Чтобы подобные случаи не возникали, специалисты советуют дополнительно устанавливать стабилизатор.
Как установить датчик тяги газового котла
Отопительное оборудование специалисты рекомендуют устанавливать в отдельном помещении. Для этого выбирают самое холодное помещение без радиаторов. Датчик тяги устанавливается на газовом котле. Обогреватель располагают в месте, защищенном от попадания солнечных лучей. Также помещение должно быть вдали от сквозняков. Здание не может располагаться в зоне ветров, чтобы избежать возможности затухания горелки.
При помощи клеммы на газовом котле крепят термореле. Если необходимо установить дополнительное оборудование, изучают инструкцию от производителя
Разные модели котлов имеют свои нюансы при монтаже, поэтому важно соблюдать указанные рекомендации
Установку термореле производят зажимами, которые отходят от термостата или теплообменника
Если прибор необходимо разместить вне корпуса колонки, его освобождают от передней панели. В месте монтажа подготавливают углубление по размерам реле, снабжают короб крышкой, чтобы была возможность заменить элемент в случае его поломки.
Внимание! Специалисты рекомендуют выносить термореле в случаях обустройства теплого пола, чтобы контролировать работоспособность системы. Греющий кабель соединяют с контактами, а датчик с клеммами
Крепят шнур питания, выполняют при этом фасовку. Поверх устанавливают переднюю панель и закрывают крышкой
Греющий кабель соединяют с контактами, а датчик с клеммами. Крепят шнур питания, выполняют при этом фасовку. Поверх устанавливают переднюю панель и закрывают крышкой.
