Футеровка печи: понятие, различные случаи, виды и материалы

Футеровка с помощью шамотного кирпича

На современном рынке строительных материалов, в условиях их широкого разнообразия, особенно востребован шамотный кирпич. В ходе его производства предполагается использование специального порошка на основе обожженной глины.

Завершающий этап изготовления – это обжиг. Его выполняют в условиях очень высоких температур.

Эта разновидность, в отличие от кирпича простого, отличается прекрасными показателями по теплоизоляции. Поэтому футеровка топки, то есть, выкладка ее внутренней поверхности, выполняется именно этим материалом. Эта работа имеет ряд особенностей.

На фоне высокой температуры происходит постепенное смещение шамотным кирпичом слоя, расположенного снаружи. Это сопровождается появлением трещин на внешней поверхности печи, что со временем может стать причиной ее разрешения. Такие последствия опасны – это чревато проникновением вредного угарного газа внутрь помещения

Поэтому осуществлять футеровку камеры сгорания важно в строгом соответствии с основными правилами

Правила кладки шамотного кирпича

Этот вариант футеровки в качестве теплозащиты топки, специалисты называют наиболее эффективным. Стоимость его небольшая. Основные правила обустройства подобной защиты таковы:

Для заполнения швов допустимо брать исключительно специализированных растворов на основе глины, рассчитанных для работы с указанной разновидностью кирпича

При работе с металлической топкой важно создавать зазор между ней и кладкой. Это будет залогом сохранения целостности элементов печи в ходе ее эксплуатации. Отдельные кирпичи располагаются строго «ребро на ребро» по периметру внутренней поверхности печи

Отдельные кирпичи располагаются строго «ребро на ребро» по периметру внутренней поверхности печи

Сдвигать их не нужно. Когда осуществляется футеровка топки кирпичной печи, кладка стыкуется без дополнительных перевязок с основным швом по вертикали.

В любом случае шамотный кирпич нельзя класть вплотную к стенкам печи.

В кладке может быть использован только тот раствор, который сохранил свои свойства даже в условиях высокой температуры.

Особенности выбора шамотного кирпича

Для футеровки подойдут образцы, на которые нанесена маркировка ША либо ШБ. Здесь первая буква демонстрирует жаростойкость кирпича, а вторая отражает определенный уровень огнестойкости.

Чтобы созданная защита печи работала, выбирать материалы для нее необходимо внимательно. Потребуется оценить внешнее состояние кирпичей (поверхность будет шероховатой, но не гладкой), попробовать их расколоть. Качественный образец не будет крошиться, а разделится на крупные элементы.

В одной кладке нельзя использовать кирпич нескольких типов – они характеризуются различным тепловым расширением.

Торкретбетон

Торкретбетон, который предлагает наша компания в качестве связующего, включает в себя лучшее сцепление с поверхностью, меньшую отдачу, быстрое высыхание, никакого растрескивания из-за воздействия высоких температур, показывает длительную долговечность, которая обычно в два раза больше, чем у материалов с цементом в качестве связующего.

Обычные материалы из торкретбетона транспортируются в сухом виде под давлением сжатого воздуха и смешиваются с водой в насадке при разгрузке. Количество воды (связующего) и как следствие вязкость торкретбетона полностью зависят от мастерства и умений техника, применяющего торкретбетон. Огнеупоры с низким содержанием цемента, используемые как торкретбетон, также содержат добавляемую воду и поэтому должны быть высушены и нагреты перед использованием, и таким образом, подвержены растрескиванию.

Материалы на основе торкретбетона готовятся в виде гидросмеси /суспензии с использованием точно отмеренного количества связующего на основе коллоидного кремнезёма (без добавления воды). Гидросмесь затем с помощью насоса помещается в специальную насадку, куда техник может добавить ускоритель при использовании, если это необходимо, чтобы оптимизировать сцепление с поверхностью целевого материала в зависимости от окружающей температуры и условий. Уникальная система связующего основе коллоидного кремнезёма не требует специального высыхания или нагревания в отличие от продуктов с цементом в качестве связующего.

Во время высыхания материалы на основе торкретбетона в качестве связующего крепко пристают к существующим огнеупорным материалам, обеспечивая длительность их использования. Их внутренняя устойчивость к термическим трещинам обеспечивает то, что профилирующая футеровка полностью сохраняется при запуске, что обеспечивает дополнительный потенциал долгого использования. Материалы на основе торкретбетона в качестве связующего минимизируют время вынужденного бездействия и увеличивают полезное время путем устранения длительных периодов высыхания.

3 Другие виды футеровок и критерии выбора

Начнем с металлической защиты. Для этой цели нашли свое применение хромистая, марганцовистая стали, а также разные типы чугуна. А вот чтобы создать защиту для деталей нестандартной формы, делают резиновую футеровку, в которой используют вулканизированную резину

Данный материал плавится и заливается в нужную форму, кроме того, он отличается довольно длительным сроком службы, что не так уж маловажно!

В пищевой, горнодобывающей и других отраслях промышленности в основном применяют полимерные виды футеровок. Перечень их достоинств можно продолжать очень долго, основными из них являются: устойчивость к химическому воздействию, агрессивным средам, высоким температурам. Кроме того, они отличаются великолепной износостойкостью, ударной вязкостью и водоотталкивающими свойствами. Еще один вид, который достоин внимания – защита с помощью базальтовых материалов.

В основном применяется она для различных бункеров, емкостей и желобов, подверженных негативному воздействию щелочей с кислотами. Также применение такой футеровки будет весьма эффективно и как антикоррозионное покрытие. Кроме того, обработанной поверхности будет совершенно не страшен износ от взаимодействия с абразивными частичками.

В промышленности, которая отличается тяжелыми условиями эксплуатации, такими, как воздействие чрезмерно высоких температур, сильный абразивный износ, повышенный уровень влажности, актуально применять сверхвысокомолекулярный полиэтилен, отличающийся низкой склонностью к истиранию, отличной сопротивляемостью агрессивным средам, гидрофобностью и довольно длительным эксплуатационным сроком. Выбирая параметры защитного слоя для печей, следует руководствоваться следующими показателями: толщина корпуса и наружной облицовки, а также температура, которая будет внутри топки.

Кроме того, практически все материалы подвержены температурному расширению, так что обязательным является и небольшой зазор (не более 10 мм). Что же насчет футеровочного слоя, так он может быть как двойным, так и одинарным, все зависит опять-таки от вышеперечисленных факторов. Между собой шамотные элементы крепятся посредством металлических штырей, таким образом осуществляется и армирование конструкции, что выступает гарантией дополнительной прочности.

Учтите, что ни в коем случае нельзя использовать одновременно разные типы кирпичей, так как они отличаются различной теплопроводностью и степенью линейного расширения. Так постепенно возникают трещины, и приходится переделывать все заново.

Сравнительная таблица футеровочных материалов

Материалы Удельный вес продукта (плотность), кг/м3 Возможная рабочая температура, макс., 0C

Кирпич обычный глиняный 1600 700

Вата базальтовая 100 750

Слой из вермикулита 150-250 1100

Шамот (раствор или готовый кирпич) 1800-2000 1300

Каолин плотный 2400-2500 1400

Муллит (чистый/маты) до 3030 1800 / 1600

ВАЖНО! В условиях производства – на металлургических и других предприятиях, где используется обработка сырья и готовых изделий горячим способом, печная защита чаще всего изготавливается из камня или шамотного кирпича. В «тесных» домашних условиях более приемлемы альтернативные варианты

Мелкий ремонт

Если через трещину выходит дым, это крайне опасно для проживающих в доме

Даже для устранения небольших неисправностей нужна определенная подготовка. В соответствии с планом работ приобретают расходные материалы, проверяют наличие необходимых инструментов и сменных насадок. Рекомендуется сделать общий осмотр для выявления иных недостатков. Следует ознакомиться с технологиями мелкого ремонта печи из кирпича своими руками совместно с методиками распознавания дефектов.

Заделка трещин

Нарушение герметичности сопровождается ощутимым ухудшением состава атмосферы в помещении, характерными следами копоти. Устраняют проблемы следующим образом:

  • очищают поврежденный участок, удаляют плохо присоединенные осколки штукатурки, углубляют щели на 1,5-2 см;
  • создают рабочий раствор по пропорциям (в частях): песок (10), цемент (1), глина (3);
  • смачивают трещину водой, втирают подготовленный раствор;
  • выравнивают поверхность.

Для точной локализации повреждений следует предварительно протопить печь. Нужно заранее подготовить соответствующие материалы (инструменты), если предполагается восстановление декоративного покрытия.

Замена подового кирпича

Топка сложена из красного кирпича – это нарушение технологии, нужна замена

Поврежденный элемент конструкции извлекают полностью, удаляют по периметру отверстия старый раствор. Подбирают подходящий кирпич, проверяют соответствие размеров и наличие достаточных промежутков для корректного монтажа. Для укладки пользуются жидким раствором. Его нужно подготовить по аналогии с оригинальной смесью, которая применялась при строительстве печи.

Замена отдельных кирпичей

Обеспечивается соответствие кирпичей и состава строительного раствора компонентам общей конструкции. Одновременно проверяется устойчивость соседних элементов.

Замена колосниковой решётки

Со временем колосники прогорают, поэтому их меняют на цельную решетку

Ремонт кирпичной печи своими руками выполняют с учетом неравномерного расширения отдельных элементов при нагреве. Приобретенный колосник монтируют с зазорами со стороны торцов. По периметру оставляют технологический промежуток (4-6 мм), который заполняют песком. С учетом особенностей определенной конструкции обеспечивают нормальное положение установленной детали, контролируют уклоны.

Перекладка футеровки

В этом случае нужен предварительный демонтаж печи. Далее вынимают кирпичи, удаляют раствор, очищают рабочие поверхности. Восстанавливают кладку по исходным чертежам.

Ремонт борова

По стандартной схеме этот элемент конструкции располагается в чердачном помещении, поэтому до начала работ нужно обеспечить хорошее освещение. При проверке особо внимательно проверяют Г-образный переход в горизонтальный участок. Если обнаружены крупные трещины (1,5-2 см), мелкий ремонт не подойдет. В этой ситуации выполняется перекладка соответствующей части либо всего борова.

Дверь можно поставить с жаропрочным стеклом, чтобы наблюдать пламя

Замена или крепление топочной дверки

Алгоритм действий:

  • полностью демонтируют крепежные элементы;
  • очищают рабочую зону;
  • с применением электродрели сверлят отверстия;
  • устанавливают держатели из проволоки, дверцу;
  • выступающие части проволочных фиксаторов сгибают в швы, чтобы обеспечить углубление в структуру строительной конструкции на 1,5-2,5 см.

Производственная футеровка и свойства материалов

На производстве, в металлургии, футеровка индукционной печи выполняется с использованием особых, прессованных шамотных кирпичей. Они очень износостойкие, не дают усадки и хорошо выдерживают термоудары. Применение шамотного кирпича позволило добиться большой экономии средств и намного удешевить процесс производства металлов.

Индукционная печь

Индукционная печь

В таблице приведены свойства некоторых огнеупорных материалов

МатериалПлотность кг/м3Максимальная рабочая температура °С
Шамот         1800-2000            1300
Кирпич глиняный             1600              700
Вермикулит          150-250            1100
Базальтовая вата             100              750
Каолин плотный       2400-2500             1400

Бытовые проблемы – футеровка как решение

В быту людям обычно приходится решать более простые задачи. На самом последнем этапе, догорание углей, происходит перегрев низа металлической печки, иногда докрасна. Человек решает  своими руками обложить изнутри перегревающуюся стенку.

Но и в этом случае приходится решать вопрос, до какого уровня выполнить футеровку, оставить ли зазор и как при этом закрепить кирпичи?

Конкретно в данной ситуации вопрос можно решить следующим образом:

  • Если позволяет ширина топливника, по его периметру укладываются шамотные кирпичи стандартного размера – 250Х150Х65 мм. При этом кирпич укладывается к стенке плашмя. Можно уложить вертикально, с высотой 250 мм или горизонтально на 120 мм.
  • Для того чтобы кирпичи надежно зафиксировать между собой, используется простой способ. С помощью шлифовальной машинки делается пропил в части соединения, и кирпичи скрепляются с помощью вставленного металлического шипа подходящего размера.

Устройство футеровки: температура и металл

Особое внимание стоит обратить на то, что термическое линейное расширение металла намного больше, чем у кирпича. Поэтому все металлические части, подверженные нагреву, должны иметь свободное пространство для расширения. При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна

Можно для этой цели использовать асбест

При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна. Можно для этой цели использовать асбест.

Ошибочная защита. Последствия

Очень часто встречается такая картина. Металлическая печь обкладывается кирпичом с применением глинистого раствора, да еще и без зазора. Мотивируется это обеспечением безопасности и улучшением прогрева печи.

Металлическая печь с кирпичной обкладкой

Это совершенное заблуждение!

  • Во-первых, кирпич очень теплоемок.
  • Во-вторых, у кирпича низкая теплопроводность. Что происходит во время работы такой печи?

Кирпич просто исполняет роль теплозащиты. Основное тепло, вырабатываемое печью, из-за переизбытка в топке просто вылетает в трубу.Ко всему прочему, отсутствие зазора мешает проникновению охлаждающего воздуха к металлическим стенкам печи, что однозначно приводит к их прогару, а расширение металла приведет к растрескиванию кирпичной защиты.

Как итог, угарные газы начнут поступать в помещение.

Не всегда кирпич: смеси для футеровки

В последнее время большой популярностью стали пользоваться банные «лепные» печи различных форм. В основном такие печи устанавливаются в банях, выполненных в стилизованном «сказочном стиле». Изготавливают такие печи, используя старинный метод, называемый – глинобитным.

После естественной просушки глины производится обжиг печи изнутри с применением дров. Наружная часть обжигается с помощью паяльных ламп до образования корочки. Очень удобно выполнить футеровку таких печей, применяя специальные составы.

Это могут быть сухие смеси:

  • Шамотные.
  • Муллитовые.
  • Корундовые.

Данные составы можно прекрасно использовать для изготовления прямо на месте различных огнеупорных изделий, футеровок в том числе. Сплошная, монолитная футеровка, изготовленная из данных материалов, намного превосходит по своим качествам шовные футеровки печи, выполненные с помощью шамотного кирпича.

Футеровка без отрыва от производства

В настоящее время существует ряд технологий, при которых футеровка или восстановление футеровки производится без остановки печи. Составы наносятся с помощью «набрызга» прямо на раскаленную поверхность или методом торкретирования.

Данный способ в основном применяется на производстве, что позволяет без остановки процесса производства выполнить при необходимости футеровочные работы.

Основные классы рабочих материалов

Современные производители выявили три основных класса, которые могут быть использованы вами для работ, проводимых своими руками. Поговорим о них более детально для того, чтобы вы смогли в дальнейшем определиться с необходимым классом используемого материала. На фото они также все будут представлены, не забывайте и про эстетические аспекты вашего помещения. Существуют следующие категории:

  1. Класс «А». Сюда входят те материалы, в основе которых располагается кремнезем.

Важно отметить, что такие материалы могут быть искусственного происхождения (измельченные породы гор, используемые в качестве основного материала – кирпичей), а также естественного происхождения. Как правило, к естественным материалам принято относить части горных пород. Печь с такими материалами будет смотреться очень красиво

Печь с такими материалами будет смотреться очень красиво.

  1. Класс «В». Сюда входят материалы, в основе которых лежит глина.

Футеровка при помощи этого класса производится с учетом дальнейшего использования бокситного кирпича или обычного кирпича с огнеупорной пропиткой. Печь такого типа является классическим примером.

Как правило, для того чтобы приготовить данный материал используется глина, которая содержит примеси боксита и железа. После того как она будет обожжена при необходимой температуре, материал может быть применен в производстве и продаже.

  1. Класс «С». Сюда входят материалы, которые не относятся к первым двум категориям.

Важно обратить внимание, что футеровка при помощи данного материала включает в себя такие средства, как: угольный кирпич, набойки основного поля и специальные огнеупорные растворы

Технология футеровки

Для того чтобы печь прошла вышеупомянутую процедуру, необходимо соблюдать некоторые правила и требования. Стоит отметить, что футеровка должна строго проводиться с учетом правил и требований, которые описываются в приложенной конструкции

Индуктор перед началом работы должен быть продут при помощи сжатого воздуха, обратите на это внимание. Лучше всего индуктор испытывать при давлении равном 10 атм

Если вы не уверены, что необходимые работы у вас получатся (правильно – это важно), лучше не рисковать и обратиться к профессиональным специалистам, которые помогут вам в ряде спорных вопросов, и проведут все самостоятельно. Помните, что ваша печь – это ваш друг, он (и, соответственно, вы) достоин самого лучшего и качественного. Помните, что ваша печь – это ваш друг, он (и, соответственно, вы) достоин самого лучшего и качественного

Помните, что ваша печь – это ваш друг, он (и, соответственно, вы) достоин самого лучшего и качественного.

Замена колосниковой решетки

Ремонт потерявшей свои эксплуатационные качества колосниковой решетки элементарен. Для этого ее убирают, очищают пазы от золы и кладут новую решетку. Если старая решетка была установлена с некоторым наклоном, то новую монтируют аналогично. При этом по всему периметру между соседними кирпичами кладки и колосниковой решеткой оставляют промежуток шириной от 5 мм и более, чтобы туда засыпать песок, золу либо уложить керамический изоляционный шнур.

Такой шнур выдерживает нагрев до температуры, превышающей 1000 °С. Его укладывают в паз между решеткой и кладкой и фиксируют термостойким клеем.

Возможные причины неполадок печи

Старую печь можно отремонтировать полностью или переложить некоторые ее узлы

Типовые неприятности объясняются различными повреждениями конструкции. При появлении трещин нарушается герметичность. Ухудшение тяги провоцирует засорение системы дымоудаления. Большая разница температур (внутри канала и окружающего воздуха) способна повредить со временем даже качественную кладку. В отдельных ситуациях дефекты образуются по причине ошибок пользователей в процессе эксплуатации.

Чтобы правильно отремонтировать печку, нужна предварительная проверка

Рекомендуется обратить внимание на сравнительно редкие конструктивные проблемы:

  • при одинаковой высоте расположенных рядом труб дым засасывает второе (неработающее) отверстие;
  • производительности приточной вентиляции может быть недостаточно для одновременного функционирования нескольких отопителей;

  • нормальному перемещению воздуха в топку препятствует близко установленный лестничный проем;
  • вывод вытяжной вентиляции сделан в один канал с удалением дыма;
  • превышено допустимое количество поворотов трубы под углом 90°;
  • поддувальные отверстия установлены слишком близко к топочной дверке;
  • выходной канал создан недостаточно высоким, слишком узким (широким).

Препятствие для дыма может создавать отложения сажи внутри трубы

Рекомендуется уточнить внешние условия. В приведенных ситуациях потоки ветра могут провоцировать принудительное «заталкивание» дыма внутрь здания:

  • труба установлена неправильно по отношению к выступающему коньку крыши;
  • паразитные завихрения создает крупное дерево, другое строение.

Инструкции по футеровке

Для устройства футеровки домашней печки лучше воспользоваться услугами специалистов, но при наличии хотя бы минимальных навыков и старания этот вид работы печного мастера можно выполнить своими руками.

Кирпичной печи

Футерование топки кирпичной печи с использованием шамота выполняется следующим образом:

  • Первый ряд. Шамотный кирпич кладут ребром вокруг колосников. Предпочтительнее, чтобы кирпичное изделие имело наклонную грань для обеспечения уклона в сторону колосниковой решётки.
  • Второй ряд задней и боковых стен поднимается одновременно. Кирпич также укладывают ребром со сдвигом на ½ длины относительно блока в нижнем ряду. Выполняется армирование шва стальной проволокой диаметром 3 мм или 5 мм.
  • Последующие ряды выполняются аналогичным образом до верха топочного отдела. Армируют швы через один ряд кладки.
  • В последнюю очередь облицовывают верхнюю плоскость топки, укладывая кирпич плашмя. Между слоями футеровки и основной кладки выполняют тепловую изоляцию из асбеста. Если свод имеет выпуклую форму кладку ведут с применением фасонного (трёхстороннего клинового или пятигранного) кирпича.

    Пример футеровки шамотным кирпичом

    Пример 2

    Пример 3

    Пример 4

При этом нужно учитывать, что футеровочный слой и основная кладка стенок должны совпадать по расположению вертикальных швов, не иметь перевязки.

Металлических печей

Футеровка топок металлических печей выполняют аналогично тому, как в кирпичных камерах (инструкция выше), но с одним отличием: между стенами из металла и шамотного кирпича должен оставаться небольшой зазор для компенсации линейного расширения. В это пространство укладывают базальтовые или каолиновые плиты, листы асбеста. Наружную облицовку не рекомендуется проводить кирпичом из-за его низкой теплопроводности.

Футеровка металлической печи

Еще один пример

Твердотопливного котла

В котлах теплоноситель проходит по теплообменным каналам, и почти не теряет энергию на обогрев стен корпуса. Эта особенность твердотопливного оборудования и учитывается при устройстве футеровки.

Выполняют её одним из трёх способов:

  1. Тяжёлое футерование. Применяется для аппаратов со слабым экранированием. При этом способе внутреннюю облицовку топки выполняют двух или трёхслойной кладкой из шамота.
  2. Облегчённое футерование. Внутри топочного отдела кладётся однослойная кирпичная кладка. Снаружи котёл облицовывают теплоизоляционными изделиями, способными противостоять высоким температурам и обшивают листовой сталью.
  3. Натрубной футеровкой. Трубы котла обмазываются снаружи огнеупорным клеем и раствором в 3 — 4 слоя с армированием стекловолоконной сеткой. После застывания образуется монолитный толстый пласт, защищающий от ненужных потерь тепла.

Глиняных печей

Футерование топок лепных глиняных печей проводят шамотным кирпичом. Исключение составляет печь, изготовленная из глинопесчаной смеси и армированная камнем. Её можно обмазать пластичными огнеупорами: алюмосиликатным клеем или мастикой. После застывания слой такого футеровочного материала образует сплошную оболочку, надёжно защищающую глиняные стенки от перегрева.

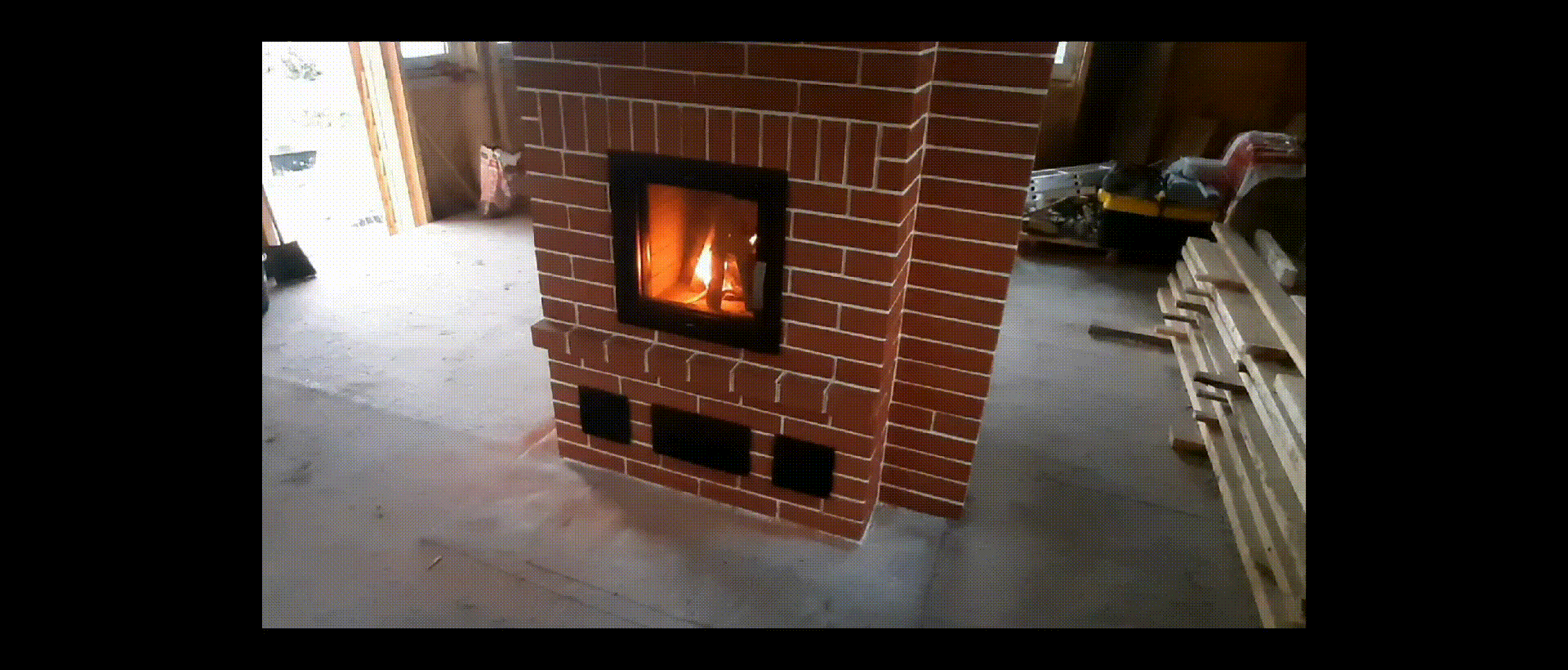

Футеровка кирпичной теплоёмкой печи.

Современное печестроение предусматривает футеровку кирпичных печей огнеупорными материалами.

Вот что написано в википедии по запросу “Футеровка”:

Футеро́вка (нем.Futter «подкладка, подбой») — облицовка огнеупорными, химически стойкими (англ.)русск., а также теплоизоляционными материалами, которым покрывается внутренняя поверхность металлургических печей, ковшей, топок котлов и прочего оборудования. Футеровка производится для обеспечения защиты поверхностей от возможных механических, термических, физических и химических повреждений. В горно-металлургической промышленности футеровка используется для защиты оборудования, связанного с перегрузкой и перевозкой различных материалов, от ударных, истирающих и налипающих воздействий, а также для усиления огнестойкости материалов, из которых изготавливают металлургические и бытовые печи.

Разберёмся как это связано с обыкновенными бытовыми печами и что этот термин обозначает в печестроении.

Места применения футеровки в бытовых печах:

  1. Футеровку применяют для топливника печи.
  2. Футеровку применяют для камер дожига бытовых печей.
  3. Футеровку применяют для защиты наиболее, термически, нагруженных областей печи.

Если, говорить по простому то, для бытовых кирпичных печей, футеровку желательно ставить там где огонь лижет кирпич.

Назначение футеровки в бытовых кирпичных печах.

Футеровка в бытовых печах производится для обеспечения защиты поверхностей от возможных термических повреждений.

  • Огнеупорная топка в отопительном камине
  • Огнеупорная топка в отопительном камине

Причины необходимости футеровки в бытовых кирпичных печах.

Керамический кирпич плохо переносит прямое воздействие огня.

При продолжительном воздействии прямого огня кирпичная кладка разрушается.

Почему раньше не футеровали бытовые печи.

  • Старая Русская печь без футеровки
  • Печь без футеровки сложенная полностью из огнеупорного кирпича.

Не часто, но всё ещё встречаются среди печников ретрограды считающие что футеровка для печи не нужна и некоторые даже умудряются убедить заказчиков во вреде огнеупорного кирпича внутри печи.

Основным аргументом таких умозаключений становится идея о том что в стародавние времена никакого шамота не применяли и печи стояли по 100 лет.

На мой взгляд позиция эта в корне ошибочна.

В прежние времена, в хороших печах, для топок печей использовали кирпич железняк.

Железняк это специально перекаленный кирпич. Такой кирпич не разрушается под воздействием огня.

Железняк был гораздо дороже, обычного, керамического кирпича и его, не всегда, можно было достать.

Из за дороговизны железняка многие печники использовали для топок обычный керамический кирпич и такие печи, чаще всего, не выдерживали долгого времени.

При этом раньше печи не так сильно перетапливали как сейчас.

При перетопах печь без футеровки не выдерживает и пары лет.

Особенно, больная проблема перетапливания кирпичных печей, среди дачников.

Из за невозможности соблюдения отопительного режима и непонимания принципов работы теплоёмких печей дачники топят кирпичные печи по 3-4 часа, естественно, что кирпичная кладка, не выдерживает таких нагрузок.

Какой материал используется для футеровки современных бытовых печей.

  • Огнеупорный шамотный кирпич.
  • Огнеупорные шамотные плиты.
  • Огнеупорные шамотные лещадки.

Огнеупорное ядро отопительного камина

Для каких кирпичных бытовых печей нужна футеровка и в каких местах.

  • Для печи голландки футеруется топливник и хайло.
  • Для плиты варочной, желательно, футеровать всю плиту.
  • В камине отопительном противоточном футеруется топка и камера дожига.
  • В печи лежанке футеруется вся лежанка.
  • В круглой печи в металлическом футляре футеруется топка и первый канал от хайла.

Сложности футеровки бытовых кирпичных печей.

  • Шамотные материалы имеют более высокий коэффициент расширения при нагреве чем керамические кирпичи.
  • Для склеивания шамотных материалов не подходят смеси используемые для печной кладки керамических кирпичей.
  • Футеровка, часто, добавляет инертности печи. То есть в местах футеровки стенка печи утолщается от этого теплопередача становится медленнее.

Для того чтобы футеровка не навредила печи есть несколько простых правил.

  1. Нельзя перевязывать красный и шамотный кирпич.
  2. При футеровке, обязательно, оставлять компенсационные зазоры, на расширение, между красным и шамотным кирпичом.
  3. Использовать для монтажа каждого из материалов специальные смеси.
  4. Не заужать каналы печи футеровкой.

Особенности защитной отделки печей

При регулярном пользовании печью на все материалы, из которых она сделана, воздействуют очень высокие температуры. Они зависят от температур горения конкретных веществ, которые используются в качестве топлива. Конечно, стенки печки делают из огнеупорных материалов, но экстремальные термические воздействия изменяют их структуру и свойства, что приводит к постепенному разрушению. Именно для защиты от таких воздействий используется футеровка.

Футеровка станет лучшей внутренней защитой вашего очага от прогорания и других повреждений

В каких случаях применяется

Если речь идет о небольшом очаге, который используют периодически – для обогрева дачного домика в выходной день или приготовления пищи на свежем воздухе (барбекюшницы), то здесь дополнительная защита не нужна. В таких случаях если разрушения и происходят, то они минимальны и не повредят устройству в ближайшем будущем.

Обязательная футеровка потребуется для следующих типов топочных изделий:

  • Больших бытовых и промышленных.
  • Предназначенных для очень длительного пользования – например, постоянного обогрева жилища.
  • Жаровых камер, которые устраиваются для регулярного приготовления пищи в «русских» и других подобных печках.
  • Топливных агрегатов, дымовые каналы которых устроены прямо вдоль стенок топки.
  • В случаях использования высококалорийного топлива с исключительно высокой температурой горения.

Виды футеровки

Футеровочные работы проводятся прямо внутри топливника металлических, каменных и кирпичных устройств. Это можно сделать разными способами в зависимости от того, какой ожидается эффект и какие должны быть достигнуты цели:

  • Возможно использование специальных защитных экранов теплоизолирующего действия. Они будут оказывать влияние на процент нагрева дымовых газов, поглощая значительную часть тепло-лучевых потоков и удаляя большую часть тепла через дымоходы.
  • Применение материалов, которые возьмут большую часть теплового воздействия на себя – огнестойких с низкой теплопроводностью, замедляющих процесс нагрева материалов топки и исключающих их непосредственный контакт с огнем.

Футеровочные работы в кирпичной топке проводятся посредством выкладывания кирпичной кладки

Общие понятия о футеровке

Что же кроется под термином «футеровка»?

Футеровка — это облицовка внутренних поверхностей камер печи, постоянно контактирующих с открытым огнем. Задача этого облицовочного слоя — осуществлять защитные функции, предохранять внешние стенки от всевозможных термических, механических, химических и физических повреждений. Футеровку делают для защиты не только бытовых отопительных приборов — в горно-металлургической промышленности такая технология широко используется в мощных плавильных печах различной конструкции.

Кроме защитной функции, жаростойкие материалы, которыми облицованы внутренние поверхности топки, значительно снижают тепловые потери

Однако, здесь есть и «обратная сторона медали» — очень важно правильно рассчитать толщину футеровки, иначе стенки печи будут плохо прогреваться. А тепло будет просто уходить в дымовую трубу, а не в комнаты дома. Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры

Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры.

Способы футеровки и материалы для ее выполнения

Футеровка топок может производиться различными способами. Наиболее подходящий из них выбирается в зависимости от материала, из которого построена печь, и от того, когда решено произвести операцию укладки защитного материала.

Итак, методы создания защитной облицовки заключаются в следующем:

  • Облицовка внутренних поверхностей кирпичом или панелями из жаропрочного материала, имеющими низкую теплопроводность. Этим способом процесс футеровки может быть проведен как при постройке печи, так и уже в готовом отопительном сооружении.
  • Нанесение на внутренние поверхности стенок топки различных жаростойких растворов. Этот способ применяют тоже в уже готовых приборах отопления или же в кирпичных — при их постройке.
  • Установка теплоотражающих экранов — этот способ футеровки эффективен для банных металлических печей-каменок. Если же использовать экраны в других моделях печей, то это может привести к снижению их эффективности, так как выработанное тепло не будет прогревать стенки, а, отражаясь внутрь топки, уйдет в дымоходную трубу.

Защитные материалы для футеровки печей, каминов и котлов изготавливаются из глины или измельченных или переработанных горных пород. Они подразделяются на классы, в зависимости от их основы.

— «А» — это материалы, изготовленные на основе кремнезема.

«В» — для основы этих футеровочных составов, кирпичей или панелей используется специально подобранная глина.

«С» — комбинированная футеровка, изготавливаемая из нескольких компонентов, не подходящих под класс «А» или «В».

Нужно ли замачивать шамотный кирпич перед кладкой?

Даже у опытных печников нет однозначного ответа на этот вопрос. Однако, изучив физические свойства шамота, можно убедиться, что в некоторых случаях, перед тем, как сделать футеровку печи, увлажнять кладочный материал просто необходимо:

  1. когда кладка ведётся бывшим в употреблении кирпичом. Во время предыдущего использования поры материала забились частицами пыли и кладочной смеси, и чтобы открыть капилляры в его структуре, кирпич замачивают. После того, как кирпич вынимают из ёмкости с водой, следует дождаться пока с него стечёт вся жидкость, а уже затем использовать для кладочных работ;
  2. при возведении отопительного прибора в летний зной, а вот при повышенной влажности осенью или весной уже лучше кирпич не замачивать.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
