Одноконтурный газовый котел в отоплении частного дома

ОДНОКОНТУРНЫЕ МОДЕЛИ

В каких случаях выбирается одноконтурный котел?

Перед тем как перейти к подбору котла по техническим характеристикам, необходимо определиться: предпочесть одноконтурную модель или двухконтурную. Для точного определения следует ответить на несколько вопросов:

  • нужна ли горячая водопроводная вода постоянно;
  • какой объем горячей воды может потребоваться;
  • какого качества вода поступает в частный дом.

Если горячая вода требуется лишь эпизодически, то вполне достаточно котла одноконтурного.

Перед ответом на второй вопрос необходимо определить количество точек потребления нагретой воды. Если частный дом располагает несколькими точками одновременного потребления (ванна, душ, кухонная раковина и т.д.), то можно прогнозировать достаточно большой расход подогретой воды.

В таком случае вновь следует сделать выбор в пользу одноконтурного котла и дополнительно приобрести бойлер.

В немалой степени на выбор газового отопителя влияет качество воды. Если вода жесткая, то двухконтурный котел приобретать не рекомендуется: теплообменник в скором времени покроется накипью изнутри и потребует замены.

Критерии выбора одноконтурного котла.

Независимо от модели, каждая автономная отопительная установка, работающая на природном газе, оснащается камерой сгорания, конструкция которой может быть:

  • закрытой;
  • открытой.

Для одноконтурных газовых котлов необходимо устройство отдельного дымохода, так как продукты горения при помощи естественной тяги должны выводиться через систему дымоотведения. Необходимый для процесса горения воздух поступает из помещения, в котором размещается котел.

Недостатком открытых камер является возможное поступление в помещение продуктов горения и угарного газа, представляющих опасность для здоровья и жизни.

В газовых установках с камерой закрытого типа все «лишние» газы удаляются через коаксиальный дымоход конструкции «труба в трубе»: по одной воздух с улицы притекает в камеру, а по второй осуществляется удаление отработанных газов.

Не менее важным элементом газовых отопителей является горелка, посредством которую выполняется подача газа в камеру сгорания. Горелки могут быть:

  • одноступенчатыми;
  • двухступенчатыми;
  • модулированными;
  • атмосферными;
  • турбинными.

Одноступенчатые устройства работают в единственном режиме и часто выключаются при снижении давления газа. При включении котла газовые горелки сразу включаются на полную мощность для быстрого разогрева до требуемой температуры холодного теплоносителя.

Затем горелка переключается в режим подогрева и работает примерно наполовину от своей мощности. Контролирует работу устройства автоматика, позволяющая существенно сократить расход газа.

Горелки модулированные благодаря автоматическому контролю горения обеспечивают требуемый нагрев теплоносителя вне зависимости от давления газа.

Атмосферные горелки используются в камерах открытого типа. Для закрытых камер требуется принудительный приток воздуха, обеспечивающийся турбиной.

Теплообменник, являющийся «сердцем» отопительной установки, может изготавливаться из следующих материалов:

  • стали;
  • чугуна;
  • меди.

Стальные теплообменники недолговечны, срок службы его составляет не более 8-10 лет.

Теплопроводность чугуна значительно выше, чем у стали. К недостаткам этого материала следует отнести восприимчивость к температурным перепадам и значительную массу конструкции, из-за чего чугунные теплообменники редко применяются для включения в отапливающую частный дом систему.

Теплообменники медные обладают отличной теплопроводностью и высокой пластичностью. Но малая температура плавления допускает использование медного теплообменника лишь в агрегатах мощностью не выше 35 кВт.

Популярные модели.

Из популярных одноконтурных газовых котлов можно выделить три модели от известных производителей. Это:

  • Ariston Clas Evo System 28 ff;
  • Immergas EOLO Mini 24 x;
  • Bosch Gaz 6000.

Clas Evo System 28 ff от компании «Ariston» — агрегат на 28 кВт с погодозависимой автоматикой и трехходовым клапаном для подключения бойлера.

Immergas EOLO Mini 24 x также оснащен погодозависимой автоматикой. В комплекте к устройству поставляется комнатный регулятор, самопромывной фильтр тонкой очистки и коаксиальный дымоход.

Одноконтурные газовые котлы Bosch Gaz 6000 с трехходовым клапаном работают с комнатными регуляторами, позволяющими экономить до 30% топлива. Агрегат не оснащен погодозависимой автоматикой.

Как выбрать энергонезависимый котел

Энергонезависимый котлоагрегат имеет возможность функционировать в системах теплоснабжения, работающих по принципу естественного движения теплоносителя.

В качестве, которого обычно используют предварительно очищенную воду либо антифриз. В этом варианте греющая вода движется по нагревательному контуру, под воздействием гравитационных сил, вызванных разницей плотностей горячей(подающей) и холодной (обратной) воды, а также вследствие технологического уклона трубопровода.

Главный параметр выбора энергонезависимого котла — это его мощность. Для приблизительной оценки допускается делать расчет мощности по величине отапливаемой площади в соотношении: 1 кВт мощности на 10 м2 площади, для двухконтурных агрегатов, вводят поправочный коэффициент для нужд ГВС не менее 1.2.

Сколько контуров

Одновременно с выбором мощности отопительного котлоагрегата необходимо определиться с его главной функциональностью, особенно когда кроме обогрева помещения он должен приготовить горячую воду. Такой котел должен иметь два контура, один для отопления, другой для ГВС.

Контур ГВС может иметь вариант нагрева с применением:

  • внутреннего теплообменного аппарата проточного типа;
  • водонагревателя косвенного нагрева.

В первом варианте существенная часть тепловой энергии от газового горелочного устройства будет поступать в контур ГВС, поэтому при длительном беспрерывном применении ГВС отопительный контур остывает.

Подбирая двухконтурный котлоагрегат, потребуется заведомо исходить из наиболее мощного и, следовательно, дорогостоящего варианта.

Какой тип камеры сгорания эффективнее

Традиционные напольные энергонезависимые котлоагрегаты, требуют классического вертикального газохода и оснащаются исключительно открытой камерой сгорания, по той причине, что она не требует обустройства вентилятора либо турбины, функционирующих от электроэнергии. Если выбрать котел с закрытой камерой сгорания, без электрической энергии он функционировать не может.

Какой материал теплообменника лучше

В момент выбора очень важно уделить пристальное внимание материалу теплообменника. Самыми общераспространенными являются стальные и чугунные устройства

Чугунный бойлер обладает наиболее толстыми стенками, больше стабилен по отношению к коррозии, длительнее греется, однако и дольше отдает тепловую энергию.

Продолжительность их работы не меньше 20 лет, тогда как стальных — не более 10 лет.
Тем не менее, нужно отметить, что стальной бойлер стабилен по отношению к гидроударам, при этом больше подвергается коррозии и выгоранию металлов в трубной системе, особенно при нарушении циркуляции воды. Толщина стенок труб намного меньше, чем чугунной модели, что в свою очередь уменьшает вес и размеры такого котлоагрегата.
Высочайшая теплопроводность меди дает возможность использовать такой котлоагрегат с низким режимом потребления газа, тем самым в меньшей степени выбрасывает потери тепла в атмосферу. Но цена подобного устройства весьма высокая, что ограничивает потребительский спрос на него.

Настенный или напольный

Существует всего один метод достигнуть независимость обогрева от электроэнергии — это естественное движение теплоносителя.

Акцент делается на чугунные увесистые и теплоемкие внутрикотловые бойлера, объемом более 50 л.

Источник фото: kolotun.net

В наиболее простых модификациях применяются стальные накопительные емкости с антикоррозийным напылением и различными конструкционными приспособлениями, увеличивающих площадь теплообмена и повышающих КПД котлоагрегата.
Высокотехнологичные модификации энергонезависимых напольных котлов отопления снабжены дополнительным генератором электричества, который функционирует на энергии, выделяемого газовым топливом при сгорании.

Такая энергия применяется для питания сложных автоматических установок, обеспечивающих контроль и управление за безопасной работой системы теплоснабжения, Поэтому даже если электроэнергии нет, энергонезависимый котел будет успешно работать.

Как выбрать двухконтурную модель

Если у вас маленький дом, придется покупать два агрегата по отдельности: бойлерный котел для отопления и проточную колонку для ГВС.

Если дом большой, отопительная сеть длинная и разветвленная, ваш выбор – котел с двумя контурами. Котлы газовые настенные двухконтурные – какой лучше?

Основные критерии выбора модели те же, что и у одноконтурных котлов: мощность, расход горючего, особенности автоматики и функционал, объем бака, вид теплообменника. У двухконтурных моделей два вида теплообменников: битермические и раздельные.

Первая конструкция – «труба в трубе»: внутренняя емкость предназначена для ГВС, внешняя – для теплоносителя. Второй тип – емкости для отопления и горячей воды расположены рядом, но по отдельности. Какой вариант лучше?

Битермический теплообменник

К достоинствам относятся демократичная цена, компактность. Нет необходимости подключать трехходовой вентиль.

Минусов больше. Температура — не выше 60 градусов. Это объясняется тем, что нагрев теплоносителя и воды для ГВС одинаковый. Чтобы при открытии крана человек не получил ожог, производители были вынуждены ввести программное ограничение.

Поскольку одновременная циркуляция воды в обоих емкостях невозможна (работает что-то одно), а нагрев не прекращается, создаются предпосылки для образования накипи на стенках.

Если одна из трубок засоряется и прекращается проход воды через нее, теплоноситель закипает, котел начинает шуметь. Промыть теплообменник сложно, заменить – дорого (до половины стоимости всего котла).

Из-за большого количества стыков высока вероятность протечек, а при появлении утечки битермический теплообменник практически не ремонтопригоден.

Раздельный теплообменник

Пластинчатый вторичный теплообменник оборудован быстросъемным креплением, благодаря которому его легко демонтировать.

Корпус изготавливается из прочного коррозиестойкого бронзового сплава, переключающий кран выполнен с двойным уплотнением. Утечки исключены даже если вместо воды в отопительном контуре используется антифриз.

Нет необходимости в программном ограничении температуры, поскольку режим нагрева воды в разных емкостях различен. Образование накипи происходит гораздо медленнее, т.к. нагрев осуществляется только тогда, когда есть проток.

Больше проходное сечение трубок, риск засора ниже. Промыть теплообменник проще, ремонтопригодность выше, заменить поврежденный узел дешевле.

Минусов только два: наличие в трехходовом кране механически сопряженных элементов повышают вероятность поломки; такой котел стоит дороже.

Что это такое?

Отопительный агрегат, предназначенный для нагрева теплоносителя и подачи его в отопительный контур.

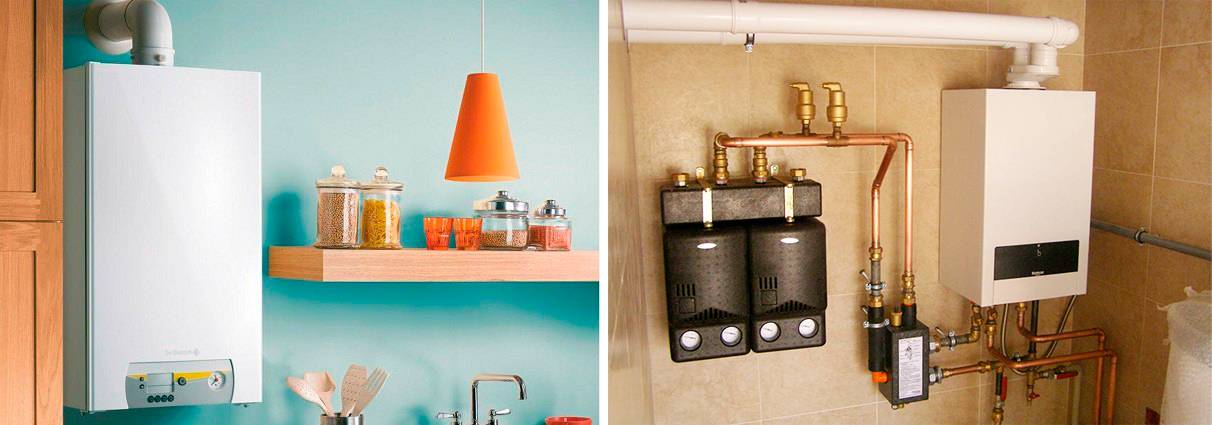

Настенные модели устанавливаются навесным способом на прочные стены. Поскольку нагрузка на несущие конструкции не должна превышать определенного предела, настенные модели не бывают слишком большими. Их мощность ограничена 40-50 кВт, а наиболее популярными считаются модели от 15 до 16 кВт, рассчитанные на обогрев помещений от 150 до 260 м2.

Подобные агрегаты обладают привлекательным внешним видом, что позволяет устанавливать их в кухнях или в коридорах. Допускается монтаж только на достаточно прочные стены — гипсокартонная перегородка несущей поверхностью быть не может. Отдельных помещений для них не требуется, но устанавливать газовое оборудование в жилых комнатах запрещено правилами. Если модель оснащена горелкой открытого типа, то установка допускается только в помещениях с закрывающейся дверь (например, в кухне).

Какие бывают газовые котлы и в чём их отличия

Какие бывают газовые котлы

  • двухконтурные и одноконтурные;
  • настенные и напольные;
  • с закрытой и открытой камерой сгорания;
  • конденсационные и традиционные.

Сравнение котлов

С уверенностью сказать, какие двухконтурные газовые котлы для частного дома будут лучшими, нельзя, поскольку здесь всё будет зависеть от того, какого типа требуется оборудование. Конечно, если сравнивать между настенными и напольными вариантами, то однозначно лучше будет приобрести двухконтурный напольный газовый котёл для установки в систему отопления дома, если его площадь превышает 300 м2.

Оборудование напольного типа вне зависимости от того, сколько они имеют контуров, отличаются высокой надёжностью и долговечностью в эксплуатации по сравнению с настенными вариантами.

Почему? Все дело в теплообменнике. Напольные котлы оснащаются только чугунными или стальными теплообменниками, преимущество которых — способность выдерживать высокие нагрузки. Настенные котлы оснащаются преимущественно медными.

Отметим сразу недостатки двухконтурных газовых котлов напольного типа. Самый главный минус оборудования заключается в больших размерах, а также необходимости выделять под установку отдельное помещение, особенно под монтаж одноконтурного напольного котла со встроенным бойлером.

Настенные котлы отличаются компактностью, что позволяет выполнить их установку в любом месте помещения

Важно отметить, что приборы этого типа производятся в небольшом диапазоне мощности с верхним пределом в 50 кВт. Но если помещение, в которое планируется устанавливать оборудование, не превышает 250 м2, то такой котел отлично справится со своими основными задачами

Принцип работы одноконтурного газового котла

Газовые одноконтурные котлы вне зависимости от типа установки рассчитаны исключительно на обогрев помещения. Однако отметим, что сегодня предлагаются напольные газовые одноконтурные модели, которые дополнены бойлером для нагрева воды. В результате пропускания теплоносителя через бойлер будет осуществляться нагрев сантехнической воды до заданной температуры.

Для того, чтобы ответить на вопрос, какой газовый котел лучше, одноконтурный или двухконтурный, рассмотрим принцип работы каждого варианта прибора в отдельности.

Итак, одноконтурный прибор способен только обеспечивать помещение теплом. Запорные вентиля здесь отсутствуют, вместо них установлены заглушки. Работа циркуляционного насоса осуществляется непрерывно, именно за счёт этого происходит постоянная циркуляция теплоносителя по системе.

Установка трёхходового клапана выполнена таким способом, чтобы теплоноситель, поступающий через обратку, проходил свободно. За всеми рабочими процессами оборудования следит высокоточная автоматика.

Принцип работы двухконтурного газового котла

Принцип работы двухконтурного газового котла

Важно знать, что в зависимости от типа и мощности двухконтурного прибора горячая вода может подаваться на одну или две точки забора. Отметим, что в момент забора горячей воды оборудование перестаёт автоматически работать на обогрев помещения. Если будут использоваться две точки забора, то оборудование должно быть установлено примерно на равном удалении от обеих, если одна, то правильно будет выполнить установку максимально близко к ней

Если будут использоваться две точки забора, то оборудование должно быть установлено примерно на равном удалении от обеих, если одна, то правильно будет выполнить установку максимально близко к ней.

Почему? Делается это с целью сократить время ожидания подачи ГВС. После открытия крана горячей воды сначала будет бежать прохладная вода, и только спустя некоторое время пойдёт горячая. Продолжительность ожидания будет зависеть от того, насколько далеко от точки забора установлен отопительный прибор.

Теперь зная, что такое одноконтурный и двухконтурный газовый котёл, а также какие основные отличия имеет каждый из вариантов, вы сможете легко определиться с типом оборудования и приобрести модель, которая с максимальной полнотой удовлетворит все потребности относительно горячего водоснабжения и отопления.

В чем разница между двухконтурными и одноконтурными котлами

Принципиальной разницей между одно- и двухконтурными котлами является функционал агрегатов.

Если первая группа оборудования предназначена только для питания теплоносителем отопительного контура, то вторая, помимо обогрева дома, выполняет дополнительную задачу — подготовку горячей воды для бытовых нужд.

Как следует из самого названия, в двухконтурных моделях имеется дополнительный контур, предназначенный для нагрева воды. При этом, основной (базовой) функцией для обеих групп котлов является нагрев теплоносителя для системы отопления.

Ее обеспечивают основные узлы конструкции — газовая горелка и первичный теплообменник, который встраивается в отопительный контур совместно с циркуляционным насосом.

ВАЖНО!

Энергонезависимые котлы не имеют циркуляционного насоса и предназначены для эксплуатации в системах с естественной циркуляцией.

Функция нагрева горячей воды является дополнительной — она обеспечивается за счет частичной передачи тепловой энергии от горячего теплоносителя, который на выходе из основного теплообменника поступает во вторичный, пластинчатого типа.

Он выполняет нагрев воды в проточном режиме, что создает некоторые ограничения в потреблении — чем сильнее водоразбор, тем меньше успевает нагреваться поток воды.

Некоторые модели могут быть настроены на приоритет того или иного контура, когда при активном потреблении горячей воды снижается температура в отопительной системе или, наоборот, падает температура ГВС.

Для решения проблемы с эффективным распределением тепловой энергии между двумя контурами был создан совмещенный, или битермический теплообменник. Он представляет собой змеевик, свернутый из трубы коаксиального типа.

Наружный объем занимает теплоноситель, а внутренний — горячая вода. Нагрев происходит одновременно, потерь на передачу тепла не возникает. эффективность такого устройства намного выше.

Однако, специалисты отзываются о битермических теплообменниках сдержанно, поскольку они довольно быстро заполняются изнутри известковыми отложениями, которые чрезвычайно сложно удалить.

Промывка такого теплообменника представляет собой трудоемкую и малоэффективную процедуру, а замена обходится в слишком большие суммы.

Это заметно ограничивает спрос на модели с совмещенным теплообменником, хотя повышенную эффективность этих агрегатов никто не отрицает.

Для более наглядного отображения разницы между конструкцией одно- и двухконтурных котлов составим таблицу:

Функции и возможностиОдноконтурныеДвухконтурные
Нагрев теплоносителя++
Подготовка ГВС+
Количество теплообменников12 или 1*
Возможность соединения в каскад+
Ограничения мощности агрегата+
Потери тепловой энергииНезначительныеСредние

*для двухконтурных котлов с битермическим теплообменником

Где используются

Как правило, одноконтурные котлы применяются только для отопления помещений. Их устанавливают в разрыв отопительного контура, где они становятся точкой начала и окончания цикла циркуляции.

Одноконтурные котлы используют для обогрева разных помещений:

  • частных домов;
  • квартир;
  • дач;
  • офисов;
  • мастерских;
  • магазинов и т.п.

Изначально эти агрегаты использовались для отопления вспомогательных помещений, мастерских, магазинов и т.д. Однако, практика использования показала их заметное преимущество перед двухконтурными моделями. Если в паре с одноконтурным котлом используется бойлер косвенного нагрева, подача горячей воды оказывается более стабильной и не влияющей на качество обогрева дома, единственным условием становится установка агрегата, мощность которого на 10-15 % превышает значение, необходимое для данной площади.

Такой запас мощности нужен для обслуживания бойлера, а величина этого запаса обусловлена объемом нагревателя. Для семьи с большими потребностями в горячей воде (например, если есть маленькие дети) выбор одноконтурного котла в паре с бойлером-накопителем является оптимальным вариантом, позволяющим пользоваться ГВС в неограниченных количествах.

Выбирая модель газового котла, следует определить потребности в горячей воде. Если они невелики, можно купить двухконтурный котел и сэкономить на покупке бойлера. Однако, если потребности в ГВС довольно велики, лучшим решением станет одноконтурная модель.

1 Устройство и назначение одноконтурных газовых котлов отопления, их технические характеристики

style=»display:block»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Одноконтурный котел газовый отопительный имеет практически одинаковую конструкцию, несмотря на его производителя. Отличия заметны лишь исходя из конструктивного предназначения устройства, а также от использования материалов отдельных деталей и укомплектованностью котла опционным набором (системы защиты и аварийного отключения, искрозащита и т.п.).

  1. Корпус котла. Выполняется с металлопластика, стали, а также чугуна. Как правило на корпусе расположена панель управления (регуляторы давления и температуры), а также информационный дисплей;
  2. Вентилятор (к примеру, одноконтурные турбированные настенные газовые котлы). Важный элемент системы, который отвечает за своевременный отвод отработанного газа;
  3. Первичный теплообменник, в паре с модулирующей горелкой;
  4. Расширительный бак и газовая арматура;
  5. Циркуляционный насос, благодаря которому происходит движения и конечный прогрев основного теплоносителя – воды;
  6. Вторичный пластинчатый теплообменник и гидравлический модуль;
  7. Входные клапаны на холодную воду и газ;
  8. Клапан подачи воды на радиаторы, и коаксиальный дымоход для отвода газа.

Схема подключения одноконтурного котла

Вы можете купить одноконтурный настенный газовый котел как для отопления квартиры, так и для обеспечения теплом своей дачи, частного дома, офиса, а также производственных помещений.

Перед тем как приступить к выбору одноконтурного газового котла для отопления, следует узнать о важных технических характеристиках. Именно они помогут определится с устройством, которое идеально подойдет для вашего помещения.

  • Вес и габариты. Данные показатели важны, если площадь под установку устройства в вашем помещении – ограничены. Компактные газовые котлы имеют вес от 15 до 30 кг (котел газовый одноконтурный настенный Baxi весит 27 кг). Газовый одноконтурный напольный котел является более массивным от 70 до 200 кг (а некоторые модели имеют вес еще больше). Компактные габариты современных газовых котлов предоставляют возможность, без проблем подобрать устройство даже для небольшой квартиры. В тоже время, производственные одноконтурные газовые котлы имеют крупные размеры, и требуют наличия отдельной комнаты, для их установки.;
  • Коэффициент полезного действия. Еще в старых моделях советской эпохи, КПД не превышал 60%. На сегодняшний день, в условиях плотной конкуренции, производители предлагают модели КПД, у которых не опускается более чем на 85%. Настенный газовый одноконтурный котел Данко имеет минимальный КПД 90,1 %. В некоторых моделях данный показатель доходит до 95%.;
  • Тепловая мощность. Газовый одноконтурный настенный котел имеет два показателя мощности: потребительская и полезная. Первая показывает максимально допустимый уровень нагрузки котла, а вторая отображает рекомендуемый уровень для полезной работы устройства. Одноконтурный настенный газовый котел Вайлант имеет максимальную полезную мощность 14 Квт, и максимальную потребительскую мощность в 15,4 кВт.;
  • Расход природного газа. Показатель, благодаря которому вы можете рассчитать ваши финансовые затраты при эксплуатацииконкретного газового котла.Газовый напольный одноконтурный котел Атон имеет максимальный расход природного газа в 10,5 м3/ч. Настенные одноконтурные газовые котлы отопления имеют в разы меньший расход, в связи с чем, их выгодно эксплуатировать в квартирах и домах от 2 до 5 м3/ч.
  • Емкость и давление расширительного бака. Газовые одноконтурные напольные котлы отопления имеют емкость от 6 до 20 л., в зависимости от назначения и мощности устройства, максимальное давление от 0,5 до 3 бар.
