Утепление канализационной трубы в частном доме: инструкция

Утепление вытяжки для канализации фоновый стояк

Отдельно нужно отметить необходимость утепления внешней канализации, под которой понимается вентилируемый фоновый стояк (вытяжка) – канализационная труба, выведенная на крышу (или на поверхность земли из септика) и обеспечивающая вентиляцию трубопровода.

Фоновый стояк предназначен для подсоса воздуха, чтобы во время слива унитаза выравнивалось давление в системе. А в септике от жизнедеятельности бактерий образуются газы, которые также выводятся через фоновую трубу.

Вентиляционная (фоновая) труба может замерзать (обледеневает конденсат и образуется ледяная пробка) и нуждается в утеплении. Для теплоизоляции пригоден любой материал, надежно защищенный от влаги и разрушения ультрафиолетом. Например, можно одеть на трубу «чулок» Стенофлекс. Утепляется та часть трубы, которая находится над кровлей. И сверху на трубу нельзя одевать колпак, она должна быть свободна, иначе в этом месте перемерзнет.

Как утеплить фоновый стояк своими руками

На форуме один пользователь предложил интересный способ, как избавиться от нарастания (намерзания) конденсата в фоновой трубе.

Нужно взять медную проволоку (обязательно из чистой меди, без оплетки, это важно), смотать её в объемный, но при этом «жидкий» комок (что бы воздух легко проходил через него). Засунуть этот проволочный комок сверху в трубу, а концы проволоки загнуть, чтобы можно было закрепить проволоку наверху трубы (а то провалится внутрь)

Засунуть этот проволочный комок сверху в трубу, а концы проволоки загнуть, чтобы можно было закрепить проволоку наверху трубы (а то провалится внутрь)

Засунуть этот проволочный комок сверху в трубу, а концы проволоки загнуть, чтобы можно было закрепить проволоку наверху трубы (а то провалится внутрь).

Смысл заключается в химических свойствах меди, она обладает очень большой теплопроводностью. По трубе поднимается теплый воздух, медь накапливает тепло и растапливает намерзающий конденсат.

Заключение

Утепление канализации в частном доме – это важное мероприятие, которое сохранит нормальную проходимость канализационных труб зимой, предотвратит замерзание трубопровода и продлит срок его службы

Порядок работ при создании наружной канализации

Начинается прокладка труб канализации с проекта. Рекомендуется сделать траншею с минимальным количеством изгибов, оптимальное решение — совершенно прямая труба без каких-либо поворотов.

Если же без них никак не обойтись, а длина системы более 12 метров, в таких местах устанавливают смотровые колодцы, поскольку именно здесь чаще всего возникают засоры и поломки.

Важно правильно определить глубину прокладки канализационной трубы. При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы

Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции.

Нередко создание достаточно глубокой траншеи оказывается слишком трудоемким, а порой и невозможным. В таком случае необходимо провести теплоизоляционные работы, чтобы защитить стоки от замерзания в зимнее время.

Если труба шире 200 мм, свободное пространство следует увеличить, иначе провести правильный монтаж конструкции будет затруднительно. После того, как план составлен и все факторы учтены, приступают к выполнению работ.

Для монтажа наружной канализации следует:

• Выкопать траншею подходящего размера. Уложить на дно песчаную подушку толщиной примерно 50 мм. Тщательно утрамбовать дно траншеи.
• Уложить и соединить канализационные трубы. Подключить их к внутренней канализации и к септику.
• Проверить работу системы и убедиться в ее герметичности.
• Засыпать песком пространство по бокам труб, послойно его утрамбовывая. Засыпать канализацию сверху.

Выясняя, как правильно проложить канализационные трубы, следует учесть рекомендации специалистов:

количество стыков и поворотов должно быть минимальным; все раструбы нужно направлять навстречу движению стоков; нельзя укорачивать раструбы и фасонные элементы; следует закрепить трубы, чтобы обеспечить правильный уклон канализации.

Чтобы соблюсти уклон, используют маркировочный шнур, который натягивают по дну траншеи.

Обогрев канализационной трубы

Хороший способ защиты канализации от низкой температуры – обустройство системы электрическим кабелем. Данный способ считается наиболее эффективным, но и достаточно дорогим. Монтаж подразумевает не только установку кабеля на трубы, но и подключение к источнику электроэнергии.

Теплоизоляционный кабель должен вплотную прилегать к стенкам трубопровода, чтобы мог производиться его нагрев. Монтаж производят в ходе прокладки магистрали. Если отсутствует изоляционный материал, тепло, вырабатываемое в результате обогрева, будет уходить в окружающую среду.

По этой причине требуется обернуть трубопровод с кабелем утеплителем. Данный тип теплоизоляции подходит для отдельных участков канализации. Дело в том, что кабель может находиться не на всем протяжении трубопровода. При необходимости его можно смонтировать на проблемном отрезке канализационной сети, что весьма удобно.

Выбираем утеплитель

Утепление наружной канализационной трубы правильно подобранным теплоизолирующим материалом – залог надёжности и экономии денежных средств. Ассортимент в данном сегменте отечественного рынка настолько широк, что сделать выбор, порой, бывает достаточно сложно. Однако стоит прислушаться к мнению экспертов. Они рекомендуют приобретать лишь такие утеплители, которые не нуждаются в дополнительной гидроизоляции.

Пенопластовый утеплитель для канализационных труб «скорлупа»

Пенопласт. Этот материал состоит из спёкшихся друг с другом гранул размером до 50 мкм. Изготовленная из пенопласта скорлупа – это разрезанный по диаметру полый цилиндр. Простота обустройства теплоизоляции является одним из её достоинств. Даже тем, кто не знает, как утеплить трубу канализации, сделать это будет под силу самостоятельно. До укладки в грунт скорлупу необходимо просто надеть на сегмент трубопровода, после чего скрепить половинки строительным скотчем или хомутами.

К другим плюсам данного теплоизоляционного материала следует отнести:

• экологическая чистота;
• продолжительный срок эксплуатации;
• лёгкость демонтажа в случае необходимости проведения ремонтных работ;
• невысокая стоимость.

Экструдированный пенополистирол (пеноплекс). Этот вспененный материал тоже состоит из гранул. Для тех, кто занят поиском ответа на вопрос, как утеплить в земле канализационную трубу, пеноплекс будет наилучшим выбором.

Утеплитель для труб различных диаметров из пеноплекса «скорлупа»

Обусловлено это многими факторами:

• Во-первых, данный материал выдерживает большие механические нагрузки.
• Во-вторых, его можно эксплуатировать при повышенной влажности.
• В-третьих, продолжительный – не менее 50 лет (!) – срок службы.

Кроме того, экструдированный пенополистирол характеризуется высокой жёсткостью. Благодаря этому свойству, его также применяют для утепления отмосток, подвалов и фундамента частного дома.

Технологическая минеральная вата. Этот материал подразделяется на следующие виды:

Стекловата. В качестве сырья для её изготовления используется стекло. Утепление труб канализации стекловатой получило наибольшее распространение за счёт невысокой стоимости, низкой теплопроводности и повышенной стойкости к вибрационным нагрузкам.

Утеплитель для труб из базальтовой ваты с внешней защитой из фольги

Базальтовая вата. Утеплитель, изготовленный из базальтовой ваты, более универсален по сравнению со стекловатой, или с другой аналогичной по функциональному предназначению продукцией. Обусловлено это тем, что на основе базальтовых волокон современная промышленность может производить материалы с разными прочностными показателями. Это позволяет придавать утеплителю разную форму без ущерба целостности его конструкции.

Базальтовая вата выпускается в виде цилиндров и рулонов. У многих наших соотечественников вполне резонно может возникнуть вопрос: как утеплить трубы канализации при помощи данного материала с минимальными затратами.

Рулонный утеплитель шлаковата с защитным внешним слоем из фольги

Шлаковата. Для изготовления этого материала используется доменный шлак — один из отходов процесса выплавки чугуна в домнах. К недостаткам шлаковаты можно отнести её способность быстро впитывать воду. По этой причине для утепления трубопроводов, проложенных в земле, включая канализационные трубы, её необходимо защитить слоем гидроизоляции.

Фольгированный изолон. Широкое распространение этот материал получил за счёт стойкости к влаге и бактериям, повышенной прочности, лёгкости монтажа и продолжительного срока службы – более 50 лет. Особых знаний, как утеплить трубу канализации на улице с помощью фольгированного изолона не требуется. Рулон просто нарезается на узкие полосы и обматывается на трубе по спирали. Фиксация осуществляется с помощью пластиковых хомутов, изолентой или скотчем.

Износостойкий рулонный утеплитель фольгированный изолон

ПНД ˗ полиэтилен низкого давления. Трубопроводы из этого материала отличаются пластичностью. Кроме того, ПНД характеризуется низкой теплопроводностью. Благодаря сочетанию этих свойств сам материал может служить в качестве теплоизолятора инженерных коммуникаций на улице. И даже если всё-таки образуется лёд, труба не порвётся, а немного деформируется. С наступлением тёплой поры года конструкция приобретёт первоначальную форму.

Гофрированные трубы из полиэтилена низкого давления в качестве утеплителя

Применяемые теплоизоляционные материалы

Решая вопрос, чем утеплить водопроводную трубу в земле и внутри дома, необходимо обеспечить выполнение следующих требований к тепловой изоляции:

• минимальный коэффициент теплопроводности материала;
• устойчивое сохранение формы при механическом воздействии;
• неспособность впитывать влагу или наличие защиты от нее;
• простое выполнение монтажных работ.

Специально для утепления трубопроводов производители строительных материалов изготавливают сборочные теплоизоляционные элементы в виде трубчатых оболочек, полуцилиндров и сегментов. Традиционным материалом по-прежнему считаются листовые утеплители, которыми трубы просто обворачивают.

Стекловата

Тепловая изоляция из стекловолокна применяется для утепления водопроводов только в сухих помещения. Долговечность этого материала, хорошие теплоизоляционные свойства и невысокая стоимость теряют свою значимость из-за способности стекловаты активно впитывать влагу. Поэтому утепление водопровода в частном доме требует обязательного наличия гидроизоляционного слоя, что увеличивает стоимость утепления и усложняет монтаж.

Базальтовые утеплители

Изготавливаются в виде плоских матов, полуцилиндров и сегментов. Способность впитывать влагу присутствует, но она значительно ниже, чем у стекловаты. Рекомендуются для утепления труб в сухих помещениях. Для утепления подземных трубопроводных линий базальтовые утеплители не применяются.

Для изоляции трубопроводов производители изготавливают изделия с уже наклеенным защитным слоем из фольгоизола или пергамина. Сложная технология изготовления материала повышает его стоимость. В результате утепление труб малого диаметра часто становится экономически невыгодным.

Пенополистирол

Плотный, прочный и долговечный материал, обладающий отличными теплоизоляционными свойствами, наилучшим образом подходит под утепление трубы водопровода в земле. Выпускается в виде разрезных трубок и полуцилиндров. Возможно наличие поверхностного защитного покрытия из полимерных материалов или фольги.

Пенополиуретан

Этот вид утеплителя используют для изготовления предизолированных труб ППУ в заводских условиях. Такие системы считаются наилучшей зашитой от тепловых потерь и всех видов внешних воздействий. Но главный недостаток для частных застройщиков заключается в необходимости привлечения специалистов для проведения монтажных работ.

Вспененный полиэтилен и искусственный каучук

Специально для теплоизоляции трубопроводов, из этих материалов изготавливают трубчатые кожухи различных диаметров. Их одевают на трубу во время ведения монтажных работ или на уже смонтированные трубопроводы. Для этого по длине кожуха предусмотрен продольный надрез, который позволяет раскрыть оболочку и одеть ее на трубу, выполняя монтаж своими руками.

Трубчатая изоляция из вспененного полиэтилена и искусственного каучука:

• обладает хорошими теплоизоляционными свойствами;
• не пропускает и не впитывает влагу;
• легко монтируется;
• долговечна и доступна по стоимости.

Однако малая механическая прочность данных материалов не позволяет использовать их при подземной прокладке. Вес и давление грунта приведут к уплотнению слоя и потере теплоизоляционных свойств. Поэтому использование допускается только при открытой прокладке труб.

Теплоизоляционная краска

Этот инновационный материал представляет собой густой пастообразный состав, который наносят на поверхность трубопровода. Слой краски толщиной 4 мм по своим свойствам соответствует 8-ми миллиметровой минераловатной изоляции.

Покрытие отличается высокой прочностью, износостойкостью и высоким сопротивлением воздействию влаги. Основной недостаток заключается в высокой стоимости – более $150 за ведро 10 литров.

Типы канализационных труб и их особенности

Процесс прокладки наружной канализации выглядит довольно просто. Трубы укладывают в вырытую траншею, стыкуют с системой, расположенной внутри дома, а также с коллектором, затем засыпают землей.

Трубы, которые используются при создании наружной канализации, различают по многим параметрам, таким как диаметр и конфигурация сечения, а также материал. Сегодня канализационные системы выполняются из:

• чугуна;
• керамики;
• бетона;
• асбоцемента;
• пластика;
• стеклопластика.

Чугунные трубы весят довольно много, их внутренняя поверхность не слишком гладкая, а монтаж очень сложен, поэтому на приусадебных участках этот тип канализации используется крайне редко.

Керамические элементы монтировать проще, но при неаккуратном обращении их легко повредить. Бетонные конструкции большого веса сложно также сложно устанавливать, поэтому для наружной канализации частного дома их используют редко.

Безусловный лидер на рынке канализационных систем — пластик. Трубы из ПВХ, ПП, ПВП обладают всеми характеристиками, необходимыми для наружной канализации:

• легким весом;
• значительной прочностью;
• устойчивостью к химикатам;
• простотой в монтаже;
• гладкой внутренней поверхностью;
• способностью переносить очень низкие температуры и т.п.

Очень хорош для канализации и стеклопластик, представляющий собой состав из полиэфирных смол, армированный специальным стекловолокном. Однако такие конструкции весят значительно больше, и стоят гораздо дороже.

Для создания канализации на приусадебном участке чаще всего применяют пластиковые трубы круглого сечения, диаметр которых обычно равен 110 мм.

При прокладке труб методом прокола, например, под дорожным полотном, а также в других местах с высокой нагрузкой рекомендуется использовать двухслойные трубы с гофрированной наружной поверхностью.

В каких местах нужно утеплять полипропиленовые трубы

По сравнению с металлическими трубопроводными системами пластмассовые имеют значительные преимущества, что приводит к более низкой теплопередаче между жидкостью и окружающим воздухом.

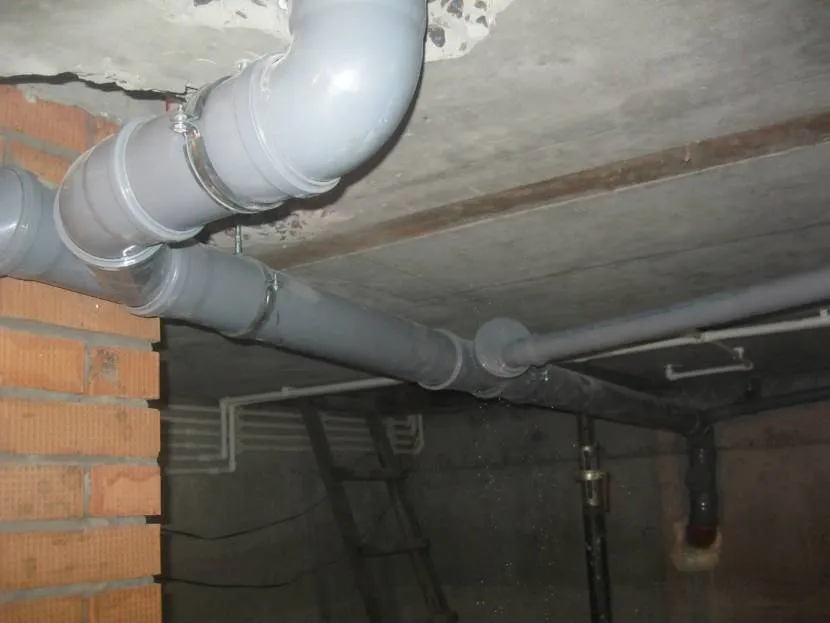

Изоляции подлежат все пластиковые трубы, начиная от подвального помещения, до внутренней разводки внутри помещения. Если Вы проживаете в многоэтажном доме с техническим этажом (чердаком), то там изоляция также будет необходима.

Теплопотери в каждом помещении будут различные, так как это все зависит напрямую от температуры воздуха. В подвале понадобится максимальная изоляция. На цокольном этаже, лестничных пролетах и чердачных помещениях — утепление будет более тонким и из различных веществ.

Нужно ли утеплять канализацию в частном доме. Утепление канализационной трубы в частном доме: инструкция

Прокладывая наружные коммуникации, домовладелец должен определиться, как и чем утеплить канализационную трубу в земле. Такая защита позволяет системе отвода стоков надёжно функционировать при любой погоде не одно десятилетие.

Виды канализационных труб

Канализационные (фановые) трубы предназначены для бесперебойной транспортировки стоков, жидких промышленных отходов и продуктов жизнедеятельности человека из жилого помещения в сливную яму, септик, ЛОС (локальное очистное сооружение). Кроме высокой пропускной способности, они должны соответствовать требованиям:

• устойчивость к низким температурам;
• долговечность;
• прочность;
• гладкая внутренняя часть (препятствует образованию засоров);
• химическая и механическая износостойкость.

Асбестоцементные

Широко применялись в советские времена, но и сейчас иногда можно найти на рынке. Единственным их преимуществом является цена.

К минусам относятся:

• большой вес;
• жёсткость и хрупкость материала (при укладке требуют высокого качества траншеи, нуждаются в дополнительной защите от механических повреждений);
• отсутствие герметичности при сборке;
• расслоение асбеста в местах соединения;
• канцерогенность материала;
• малый срок эксплуатации — 25 – 35 лет.

Несмотря на появление новых материалов, асбестоцементные трубы по-прежнему очень популярны

Бетонные/железобетонные

Основными преимуществами являются:

• высокая прочность, способность выдерживать большие нагрузки;
• отсутствие коррозии;
• экологичность материала.

В этих изделиях имеются недостатки, вынуждающие редко ими пользоваться:

• большой вес;
• необходимость усиливать дно канавы песчано-гравийной смесью.

Железобетонные трубы сейчас используют редко из-за их большого веса

Стальные

Изготавливают из чёрных металлов электросварные и бесшовные трубы. Выпускаются длиной до 24 м. Важными преимуществами являются высокая прочность и возможность проложить магистраль без всяких соединений.

К недостаткам относятся большой вес и необходимость защиты наружной стенки от коррозии путём нанесения специального покрытия.

Стальные трубы подразделяются на круглые (горячекатаные) и электросварные, также они могут быть электросварными прямоугольного и квадратного сечения

Чугунные

В частном секторе используют безнапорные трубы ЧК с раструбом, обладающие следующими положительными качествами:

• высокая прочность;
• срок безаварийной службы 75 – 85 лет;
• устойчивость к высоким нагрузкам;
• возможность комбинирования с пластиковыми трубами без специальных переходников.

Но у них есть ряд недостатков:

• шероховатая внутренняя поверхность часто провоцирует засоры;
• возможность применения только в районах с устойчивым грунтом;
• высокая цена.

Изделия из чугуна были очень популярными в своё время, сейчас их используют гораздо реже

Керамические

Основными их достоинствами являются водонепроницаемость и устойчивость к агрессивным средам. Внутренние стенки керамических труб идеально гладкие, что повышает их пропускную способность и исключает засоры. Используют для прокладки канализации в почве с повышенной агрессивностью и высоким уровнем грунтовых вод. Выдерживают большие нагрузки, но хрупкие и при локальном воздействии могут треснуть.

Недостатками керамики являются:

• плохая переносимость низких температур;
• трудоёмкость монтажа из-за малой стандартной длины;
• большой вес;
• высокая цена.

Керамические трубы производят из обожжённой глины и покрывают специальной глазурью

Пластиковые

Гибкие канализационные трубы изготавливают из полимеров. Они способны выдержать деформацию коэффициентом более 3%. Внутренняя поверхность этих труб гладкая, что практически исключает образование засоров на прямых участках магистрали.

Поливинилхлоридные

Применяют для монтажа внутренней (серые) и наружной (оранжевые) канализации. Устойчивы к морозам. При длительном воздействии сточных вод выше +40° С могут деформироваться. Обладают плохой устойчивостью агрессивной среде. При возгорании выделяют токсичный газ фосген.

Это важно! Для труб из непластифицированного поливинилхлорида НПВХ допустимая температура сточных вод 60° С с кратковременным повышением до 100° С. В остальном они идентичны трубам ПВХ. Трубы из ПВХ – относительно недорогой материал для коммуникаций

Трубы из ПВХ – относительно недорогой материал для коммуникаций

Полипропиленовые

Имеют ряд положительных качеств:

• При механических нагрузках деформируются, не трескаясь;
• Выдерживают температуру сточных вод до +100° С;
• Устойчивы к воздействию щелочей и кислот;
• Экологически безопасны.

Основными недостатками являются:

• Эластичность материала;
• Низкая устойчивость к ультрафиолету.

Способы теплоизоляции

Для начала рассмотрим, нужно ли утеплять канализационные трубы в частном доме. Замерзание стоков в контуре – один из вариантов неисправности, который исключает возможность пользования сантехническим оборудованием. Причинами подобного явления могут быть:

• несвоевременная прочистка труб и устранение засоров;
• устройство системы с большим количеством поворотов и недостаточным уклоном в сторону точки сбора сточных отходов;
• несоблюдение уровня заглубления канализационного контура в грунт.

Еще одной причиной можно считать ошибочное мнение о периодическом нагревании канала теплыми стоками. Однако такое допущение может быть актуальным только для регионов с теплым и мягким климатом. В северных широтах теплоизоляция наружных контуров – это необходимое мероприятие. Рассмотрим основные способы, как утеплить канализационную трубу.

Заглубление магистрали

Здесь главным параметром считается глубина промерзания почвы. Трубы диаметром 100-110 мм нужно проложить ниже этого уровня на 30 см. Для этого формируется траншея, дно которой уплотняется под уклоном от дома в пределах 10-12 градусов.

Укладка канализационного канала в траншею Источник makler.md

Это решение простое, но имеет свои недостатки:

• может понадобиться углубление более, чем на 1,5 метра (трудоемко);
• земляные работы занимают много времени и сил у рабочего (отражается на оплате труда);
• сложно соблюдать необходимый уклон особенно под длинную магистраль (канал в 10 м нужно опустить примерно на 1,5 метра у септика);
• над уровнем промерзания грунта располагаются много элементов системы, которые все же подлежат утеплению (колодцы, коллекторы, зона выхода контура из дома);
• изолированные участки канализации сложнее проверять на предмет исправности и ремонтировать.

Однако несмотря на недостатки углубление ниже промерзающего грунта – эффективное решение. Так трубы защищены от природных явлений и человеческого фактора, что снижает вероятность аварийных ситуаций на пути к септику. Также этот подход позволяет локализовать, уменьшить участок, который нуждается в утеплении. Это экономически выгодное решение.

Обеспечение обогрева

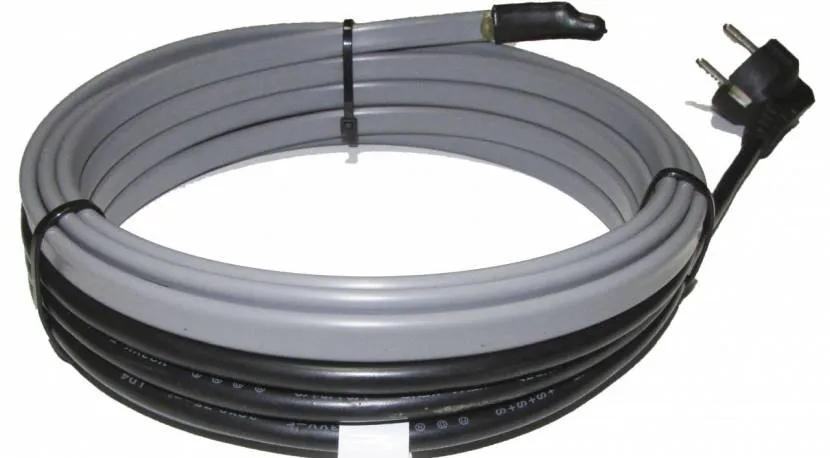

Здесь применяется электрический кабель, который выделяет то или иное количество тепла при подключении в сеть.

Утепление трубы с греющим кабелем Источник yandex.net

Монтаж предполагает обмотку трубы проводом или протягивание его внутри магистрали. Количество нитей и шаг между витками зависит от мощности нагревателя; выше теплоотдача – меньше расстояние и соответственно длина кабеля. Фиксация элементов выполняется алюминиевым скотчем (пластик полностью обматывается фольгой перед креплением провода). Вся конструкция укрывается утеплителем.

Специалисты утверждают, что такое решение актуально для регионов с морозами ниже -15 градусов по Цельсию. Оно также позволяет ограничиваться углублением канализации до 0,5 м. Включать обогрев труб можно по мере необходимости, то есть не обязательно постоянно поддерживать ту или иную температуру. Особенно это актуально для объекта, где проживание периодическое.

Кабелей выделяют два варианта. Обычный или резистивный прогревает магистраль по всей протяженности с одинаковой теплоотдачей. Саморегулирующийся стоит дороже, но быстро окупается за счет работы на участках с более низкими температурами. Экономическая выгода здесь состоит в меньшем потреблении электроэнергии.

Саморегулирующийся нагревательный кабель Источник kanaliza.ru

Теплоизоляция

Здесь предполагается выбор утеплителя для наружного применения. Главное – соблюдение технологий проведения монтажных работ. Это обосновано тем, что теплоизоляционный материал также может нуждаться в защите.

Стоит отметить, что действие утепляющих составов направлено не на согревание контура, а на снижение уровня теплопотерь. В этом нуждаются как наземные элементы трубной конструкции, так проложенные в грунте. В этом случае работает согревание контуров стоками. Поэтому мероприятие проводится для канализации, которой пользуются постоянно.

Наземные каналы, которые нужно утеплять Источник moikolodets.ru
