Характеристика биметаллических батарей
Биметаллический радиатор
Главным отличием биметаллических радиаторов считается использование в процессе изготовления двух разных металлов – стали для создания сердечника и алюминия для сборки корпуса. Благодаря этому стержень получается очень прочным. Другим достоинством таких изделий является высокое рабочее давление, которое может достигать 50 (!) атмосфер. Более того, сталь отлично «сотрудничает» даже с той водой, в которой имеются разные примеси, в то время как алюминий быстро нагревается и отдает максимум тепла.
Технические характеристики биметаллических батарей обогреваОсновные достоинства биметаллических радиаторов
Словом, использование сразу двух металлов позволило получить радиаторы, имеющие достоинства каждого из них. Поэтому вполне очевидно, что стоимость этих приборов самая высокая среди всех возможных вариантов.
Биметаллический радиатор в разрезе
Эксплуатационный срок составляет 20-25 лет, что вполне нормально.
Биметаллический радиатор Rifar Base Ventil 500 5 секций (нижнее подключение)
Таблица 2. Сравнение биметаллических радиаторов
| Производитель/модель | Температура рабочей жидкости, ᵒС | Вес, кг | Объем, л | Мощность, кВт | Рабочее давление | Габариты секции, см |
|---|---|---|---|---|---|---|
| 1. Sira Group/Gladiator-500 | 110 | 1,6 | 0,42 | 0,185 | 30 | 8х8х42,3 |
| 2. Gordi/Gordi-500 | 100 | 1,7 | 0,3 | 0,181 | 30 | 8х8х57,2 |
| . Rifar/Rifar Monolit-350 | 135 | 1,5 | 0,18 | 0,136 | 100 | 8х10х41,5 |
| 4. Tenrad/Tenrad-500 | 120 | 1,44 | 0,22 | 0,161 | 24 | 7,7х8х55 |
| 5. Global/Style-350 | 110 | 1,56 | 0,16 | 0,125 | 35 | 8х8х42,5 |
Все преимущества использования биметаллических радиаторов ярко выражены в конструкции отопительных приборов STOUT Space. Эти радиаторы легко монтировать, они подойдут для помещений любого дизайна и обладают надежной конструкций. Максимальное давление, которое может выдержать отопительный прибор — 100 атмосфер. Производство — российский завод «РИФАР», крупнейший в стране. Срок эксплуатации — 25 лет, гарантия от производителя — 10 лет. Количество секций доступно от 4 до 14 — можно скомплектовать любой объект и подобрать радиатор для помещения любой площади.
Биметаллические радиаторы STOUT Space
Лучшие алюминиевые радиаторы отопления
Конструкции, выполненные из алюминия, отличаются лёгким весом, высокой прочностью и надёжностью, стильным внешним видом. Благодаря отличной теплопроводности и большой площади проходного сечения трубок между коллекторами, алюминиевые радиаторы имеют высокую степень эффективности. Примерно 50% тепловой энергии отдаётся за счёт излучения, а оставшаяся теплопроводность обусловлена конвекцией.
Royal Thermo Revolution 500
9.8
Рейтинг На основе отзывов покупателей
Дизайн
9.5
Качество
10
Цена
10
Надежность
9.5
Отзывы
10
Модель имеет волнообразную форму оребрения, что повышает тепловую отдачу на 3% и обеспечивает беспрепятственное прохождение прогретого воздуха. Благодаря специальной запатентованной заглушке и вертикальным коллекторам круглого сечения отмечается надёжная работа алюминиевого радиатора в отопительных системах с частыми гидравлическими ударами. В производстве используется поэтапное окрашивание самыми современными и экологически чистыми нано-составами.
Количество секций – от 1 до 12. Габариты модели, в зависимости от количества секций, составляют (В×Ш×Г) 570×80-96×80 мм. Стандартные показатели рабочего давления в моделях серии Royal Thermo Revolution 500 – 20 бар.
ПЛЮСЫ:
- фирменная десятилетняя гарантия;
- наличие защиты от подделок;
- простота монтажа.
МИНУСЫ:
относительно высокая цена.
Rifar Alum 500
9.3
Рейтинг На основе отзывов покупателей
Дизайн
9
Качество
10
Цена
9
Надежность
9.5
Отзывы
9
Серия отопительных радиаторов с боковым подключением и конструкцией секционного типа отличается наличием своеобразного вертикального канала. Продукция производится в строгом соответствии с европейскими требованиями и нормами, а также обладает максимально высокими показателями качества и прочности. Легкие, компактных размеров алюминиевые секции очень быстро прогреваются, имеют высокую тепловую эффективность, что позволяет существенно экономить ресурсы.
Количество секции в батареях модельного ряда Rifar Alum 500 – 4 до 12. Цвет радиаторов выбирается в соответствии с действующим каталогом RAL 9016. Максимальное рабочего давление составляет 20 атмосфер.
ПЛЮСЫ:
- высокая теплоотдача;
- элегантный дизайн;
- небольшой вес.
МИНУСЫ:
риск появления коррозии при использовании теплоносителя на основе этиленгликоля.
ROMMER Al Optima 500
9.1
Рейтинг На основе отзывов покупателей
Дизайн
9
Качество
9.5
Цена
9
Надежность
9
Отзывы
9
Радиаторы данной серии изготавливаются методом литья под определённым давлением. Для защиты от коррозии применяется многоступенчатое фтор-циркониевого слоя. Устойчивость внешних и внутренних поверхностей также обеспечивается наличием особой оксидной плёнки и трёхступенчатого шлифования. Модели ROMMER Al Optima 500 отличаются адаптацией для эксплуатации в условиях российских систем отопления. Для удаления воздуха из верхнего коллектора применяется воздухоотводный клапан.
Размеры одной секции (В×Ш×Г) составляют 565×77×78 мм, при объёме теплового носителя 0,28 л и весе 0,8 кг. Максимальная температура теплоносителя – 110°С. Область применения: частные домовладения, офисы и многоквартирные дома разной этажности.
ПЛЮСЫ:
- достойные эксплуатационные характеристики;
- современный дизайн;
- высокая теплоотдача.
МИНУСЫ:
необходимость грамотного монтажа.
Global ISEO 500
9.0
Рейтинг На основе отзывов покупателей
Дизайн
9
Качество
9.5
Цена
8.5
Надежность
9
Отзывы
9
Настоящее воплощение современных технологий, обладает улучшенными аэродинамическими характеристиками, обеспечивающими очень высокие показатели комфорта в помещениях разного назначения. Серия радиаторов Global ISEO 500 используется в независимой схеме подключения, а также в автономных отопительных системах. В производстве применяется двухступенчатая технология покраски способом анафореза и напылением эпоксидных красящих составов на основе полиэстера.
Все секции радиатора отопления оснащены верхним и нижним коллекторами, соединёнными посредством вертикального канала, а также специальными элементами (рёбрами), заметно увеличивающими рабочую поверхность. Модели с межосевым расстоянием 500 мм имеют размеры 582×80×80 мм и теплоотдачу 181 Вт.
ПЛЮСЫ:
- защита от протечек;
- высокое качество металла;
- устойчивость к низкокачественным теплоносителям.
МИНУСЫ:
не самое лучшее сочетание цены и качества.
Какие радиаторы отопления лучше для квартиры и дома
Теперь немного систематизируем всю информацию с другой точки зрения — какие лучше выбрать батареи в квартиру, а какие для частного дома или коттеджа. Сначала поговорим о том, что можно ставить в квартиры. Чтобы выбрать все верно, вам сначала надо посетить жилищно-эксплуатационную контору или поговорить с сантехниками. Вам надо узнать, какое давление в вашей системе отопления и какова кислотность теплоносителя и его рабочая температура (хотя-бы по документам). Неплохо было-бы узнать, какие скачки по температурам и давлению бывают. Вооружившись этими цифрами вам надо будет выбирать конкретную модель из тех типов радиаторов, что подходят для вашей ситуации.
Теперь о том, какие же радиаторы отопления лучше для квартиры. Вот вам варианты:
- Если живете в высотке (больше 12 этажей), скорее всего, подойдут биметаллические, если давление не очень высокое, могут работать чугунные радиаторы. При выборе смотрите в основном на рабочее давление, кислотность, да и температуру они выдержат (правда, подойдет только полный биметалл).
- Если рабочее давление в вашей системе не выше 14 Атм, а Ph (кислотность) не выше 7-8 и не ниже 5, то к чугуну и биметаллу можно добавить еще стальные и алюминиевые радиаторы. Только для них при подборе производителя и модели, надо отслеживать все три параметра — температуру, кислотность, давление.
- Если в системе высокий Ph — от 8,5 и выше, подойдут только биметаллические радиаторы (полный биметалл). Они же будут выходом при высоком рабочем давлении (от 20 Атм и выше).
Лучшие радиаторы отопления для квартир выбираются по рабочему давлению и кислотности теплоносителя
Еще раз обращаем ваше внимание, что подбирая конкретную модель, надо обязательно смотреть на технические параметры. Только в этом случае радиаторы будут работать длительное время без ремонта и замены
Теперь о том, какие радиаторы лучше для частного дома и коттеджа. Данные системы имеют небольшой объем, отличаются тем, что в них состояние теплоносителя вы контролируете сами, можете регулировать кислотность, чистить фильтры. Так что подбор по кислотности в данной ситуации неактуален. Что надо учитывать, так это тип котла. Если в системе стоит твердотопливный котел и в ней нет аккумулятора тепла, сглаживавшего температурные колебания, лучшим выбором будут чугунные батареи. Они и выдержат перегрев, и своей тепловой инерционностью сгладят температурные колебания.
Во всех других случаях оптимальный выбор — алюминиевые радиаторы. Они имеют малую инерционность, быстро реагируют на смену температуры. Нагреваются буквально за минуты, и от них идет ощутимый поток тепла. Правда, также быстро они и остывают, так что при аварийном останове дом будет выстужен быстро.
Радиаторы отопления, кстати, могут быть весьма оригинальными
Неплохи будут и стальные радиаторы. Это эконом-вариант, но они даже при нормальном режиме работы служат недолго — маленький срок эксплуатации. Для эстетов подойдет вариант с плинтусным или конвекторным (встраиваемым в пол) отоплением. Обе системы отлично работают с любым автоматизированным котлом.
Плюсы стальных радиаторов
- Эффективны в отдаче тепла. Сталь обладает минимальным удельным сопротивлением и передаёт тепло от носителя без ощутимых потерь. Энергия, затраченная на обогрев, отдаётся практически полностью. Экономическая выгода при использовании стальных радиаторов очевидна.
- Соответствие современному внешнему виду. Панельные, секционные и трубчатые радиаторы эстетичны и не нагружают интерьер. Производителям удалось добиться привлекательного и в то же время неприметного вида. К тому же исчезла необходимость в периодической окраске. Специальная полимерная краска стальных радиаторов не скалывается и не вздувается на протяжении всего срока их службы.
- Нет сложностей в монтаже. Вес отдельной секции стального радиатора не превышает 5 кг – это приемлемый вес по сравнению с чугунным аналогом, у которого это значение колеблется около 8 кг. Транспортировка и работа по установке со стальными радиаторами протекает легче и быстрее. Облегчает монтаж ещё и совместимость со всеми видами труб.
- Небольшой объём секций для теплоносителя. Малое количество воды разогревается быстрее, а следовательно, на это уходит меньше энергии и затрат на неё. Плюс ко всему – быстрый прогрев помещения.
- Продолжительный период эксплуатации. Срок службы около 25 лет. С чугунными показателями в этом не посоревнуешься, но всё-таки второе место, по сроку эксплуатации, у стального радиатора.
- Совместимость с системами, снабжёнными автоматикой. Быстрая инерционность (отклик) металла на изменение температуры позволяет устанавливать на стальные радиаторы датчики, которые осуществляют контроль нагрева. Например, чугунные аналоги для таких систем не подходят, поскольку долгий процесс нагревания и остывания не позволяет датчикам осуществлять точный контроль и работу всей автоматики.
- Экономически выгодны. Покупка стальных радиаторов порадует будущих хозяев малыми денежными затратами. Цена находится на одном уровне со стоимостью чугунных моделей, а она у них самая низкая (около 300 рублей).
Для радиатора из далёкого прошлого количество и значимость плюсов велико. Наверное, именно из-за этого, немного обновлённый и перетерпевший изменения, он продолжает занимать лидирующие позиции в продажах. Имеющиеся недостатки, о которых ниже, не омрачают впечатление о нём.
Типы алюминиевых радиаторов
На рынке представлены два типа радиаторов отопления из алюминия – литые и экструдированные. Первые состоят из отдельных секций, соединенных в батарею. Каждая такая секция – цельнолитая, изготавливаемая под большим давлением. Такой радиатор удобен тем, что вы всегда сможете подобрать необходимое для данного помещения количество секций, но, вместе с тем, при сборке нарушается внутреннее антикоррозийное покрытие, которое наносится на заводе при изготовлении. Метод экструдирования позволяет изготавливать алюминиевые радиаторы высокого качества, он исключает появление в металле таких дефектов, как полости, микротрещины и скрытые раковины, которые могут стать причиной аварии при эксплуатации. Алюминиевый сплав, из которого отливают эти радиаторы, проходит две стадии термообработки, что повышает его механические свойства. Радиаторы, изготавливаемые методом экструдирования, имеют привлекательный современный дизайн, а их конструкция предусматривает дополнительные конвекционные потоки в тех батареях отопления, где крайние секции представляют собой закрытые емкости. Такие радиаторы защищены от межсекционных протечек, поэтому их устанавливают в жилых домах. Количество секций может быть разным – от 2 до 16, поэтому вы всегда сможете выбрать те, которые необходимы для помещения конкретной площади.
Устройство стальных радиаторов

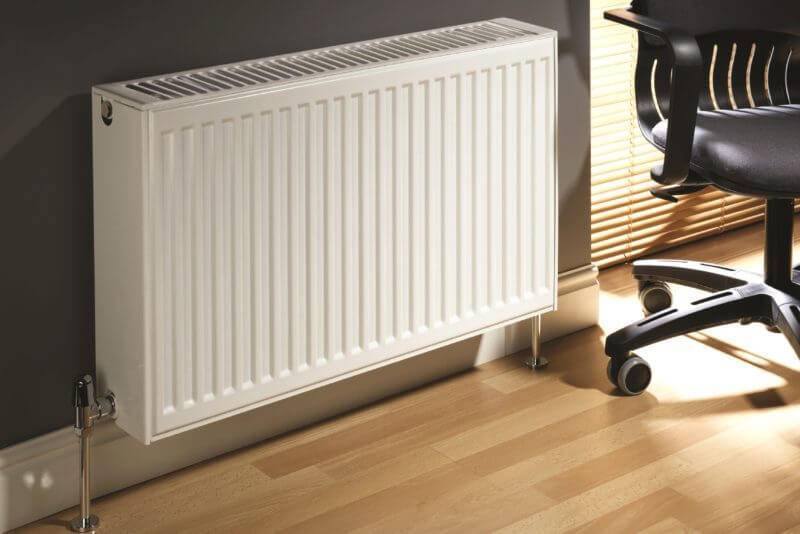

Панельный стальной радиатор с оребрением и решеткой вверху для выхода теплого воздуха По конструкционным особенностям различают 2 типа батарей: трубчатые и панельные.
Трубчатые состоят из основной трубы и напаянных на нее закольцованных ребер. По внешнему виду они напоминают стандартные чугунные батареи. Эффективность устройства не слишком велика. Они не выдерживают высокого давления в системе центрального отопления.
Панельные радиаторы более эффективны. Состоит конструкция из двойного стального листа с горизонтальными и вертикальными коллекторами. Панели сваривают сплошным швом. Теплоотдачу модели увеличивают за счет оребрения из гофрированного листа. Сверху прибора расположена воздуховыпускная решетка, через нее нагретый воздух поступает в комнату.
Производят модели с боковой и нижней подводкой. Комплектация включает кран Маевского, заглушки, термостатический клапан.
Для изготовления панельных и трубчатых отопителей используют листы холоднокатаной стали толщиной от 0,15 до 1,4 мм.
Технико-потребительские качества и особенности
Помимо своей практичности, внешней привлекательности и невысокой стоимости, технические характеристики алюминиевых радиаторов отопления представляют собой весьма достойный набор, который включает в себя:
| Параметры | Показатели |
| Уровень рабочего давления | 6-25 атм. |
| Теплоотдача одной секции (тепловая мощность) | 150-212 Вт |
| Предельно допустимая температура теплоносителя | 110 ⁰С |
| Объем секции | 250-460 мл |
| Вес секции | 1-1,47 кг |
| Межосевое расстояние (промежуток между верхним и нижним коллектором) | 200-800 мм |
| Срок службы | 10-15 лет |
Обратите внимание, что самые распространенные для алюминиевых радиаторов отопления размеры 350, 500 и 200 мм. Они обозначают величину межцентрового расстояния между коллекторами
Но в продаже имеются модели с расстоянием между осями, отличающимся от стандартного. Оно может составлять от 200 до 800 мм. А для того, чтобы высчитать высоту радиатора из алюминия, к данной величине нужно прибавить 80 мм.
Одним из важнейших показателей, характеризующих качество и эффективность алюминиевых батарей, является их рабочее давление. Однако в паспорте данных приборов также указывается опрессовочное давление, имеющее несколько повышенное значение. Данная характеристика радиаторов очень важна, так как она используется в испытаниях при запуске отопительной системы после ее слива. Стандартное значение опрессовочного давления – 20, 25 или 30 атм.
Виды отопительных радиаторов
Существует несколько основных типов батарей отопления, применяющихся для обогрева частных домов и квартир в многоквартирных постройках. На выбор покупателей представлены следующие типы радиаторов:
- Чугунные;
- Стальные (панельные и трубчатые);
- Алюминиевые;
- Биметаллические.
Также существуют некоторые другие виды радиаторов, но они не пользуются особым спросом. Давайте посмотрим, чем отличаются представленные в списке типы отопительных приборов.
Радиаторы из чугуна
Чугунные радиаторы знакомы всем и каждому – пожалуй, каждый человек видел эти гигантские и неподъемные «гармошки», изготовленные из тяжелого чугуна. Такие радиаторы все еще работают во многих домах, обогревая жилые и нежилые помещения. Они отличаются устойчивостью к невысокому давлению и могут применяться в домах небольшой высотности. Их главным преимуществом является высокая теплоемкость – если отопление по каким-то причинам отключится, в комнатах еще полтора-два часа будет тепло.
Классические чугунные батареи работают при давлении до 10 атмосфер, а их стойкость к коррозии позволяет рассчитывать на продолжительный срок службы. В число их недостатков входят отсутствие дизайна, большой вес и большая инерционность (долгое время прогрева). Тем не менее, чугунные батареи до сих пор согревают многие дома и квартиры.
Радиаторы из стали
Стальные радиаторы подразделяются на панельные и трубчатые. Панельные модели не могут похвастаться особой стойкостью к давлению, поэтому они не подходят для использования в многоквартирных домах – они часто лопаются и совершенно не противостоят гидроударам. Трубчатые радиаторы различных конструкций обладают большей устойчивостью, поэтому они нередко встречаются в многоэтажных домах старой постройки (до 9-16 этажей). Но от таких радиаторов постепенно избавляются, так как их нельзя назвать современными.
Следует помнить, что в продаже все-таки имеются красивые трубчатые радиаторы с великолепным дизайном – они выпускаются в рамках дизайнерских серий отопительного оборудования. Но для них характерна высокая стоимость, да и в магазинах они встречаются очень редко.
Алюминиевые радиаторы
Легкий алюминий позволяет создавать современные батареи отопления, характеризующиеся небольшим весом и легкостью в монтаже. На сегодняшний день это самые распространенные отопительные приборы, применяющиеся для обогрева частных домов и квартир в домах небольшой этажности. Они выдерживают давление до 6-15 атмосфер, поэтому для применения в высотных домах они не годятся. Лучше всего использовать алюминиевые радиаторы для работы в автономных системах отопления, где отсутствует высокое давление.
Алюминиевые радиаторы обладают высокой теплоотдачей, достигающей до 180-200 Ватт на секцию, а отсутствие инерционности позволяет рассчитывать на быстрый прогрев помещений. А для их монтажа практически не нужно прилагать усилий. Несмотря на множество достоинств, алюминиевые радиаторы обладают и яркими недостатками – они не выносят плохого качества теплоносителя и не противостоят гидроударам.
Биметаллические радиаторы
Современные биметаллические батареи отопления вобрали в себя максимум достоинств от вышеуказанных отопительных приборов. Они необычайно крепкие и отличаются высокой теплоотдачей. При этом вес их достаточно мал, особенно, если сравнивать их с устаревшими чугунными моделями. Нельзя не отметить и такое достоинство, как стойкость к качеству теплоносителя. Столь необычных характеристик удалось достигнуть за счет применения эдакого композита из двух металлов – стали и алюминия.
Внутри каждой биметаллической батареи располагается стальной сердечник в виде горизонтальных и вертикальных труб. Именно через этот сердечник протекает нагретый теплоноситель. Что касается отдачи тепла, то она осуществляется посредством внешнего алюминиевого корпуса. Прочная сталь хорошо справляется с повышенным давлением, гидроударами и повышенной кислотностью теплоносителя, а алюминий обеспечивает безупречное выделение тепла.
Биметаллические радиаторы являются действительно универсальным решением – благодаря высокой выносливости (максимальное пиковое давление составляет до 50-100 атмосфер), они могут использоваться для обогрева любых зданий и помещений, начиная от жилых и заканчивая производственными.
Установить самостоятельно: за и против
Сразу нужно предупредить о том, что без опыта работы и обращения с инструментами браться за эту работу самостоятельно не следует. Неправильны выбор модели, некачественная сборка секций и установка радиаторов на место их эксплуатации может привести уже вначале отопительного сезона к печальным последствиям таким, как разрушение приборов, их соединений и залив горячей водой помещений.
Целесообразно начинать учиться у опытного работником, а ещё лучше обратиться за помощью к профессионалам. Они сделают точный теплотехнический расчёт, подберут и установят нужные радиаторы отопления.
