Для чего нужна и как составляется аксонометрическая схема вентиляции

План подвала жилого дома

Приведенный ниже фрагмент плана подвала жилого дома включает в себя изображение канализационной ( ) и водопроводной ( ) систем. Указано, то место, в котором водопровод вводится в здание, а также то, где канализация отводится в канализационный колодец ( ). Кроме того, на плане обозначены стояки канализации ( …) и водопровода ( …). На той части водопроводного трубопровода, что размещается в водомерном узле, смонтированы контрольный кран ( ), водомер ( ) и пара задвижек. На идущей от стояка водопроводной линии, располагаются отводы, которые следуют ручному насосу системы отопления, раковине и поливочному крану. Помимо этого на части канализационного трубопровода, идущей к выпуску, обозначены диаметры труб, места прочистки, уклоны и протяженность прямолинейных участков трубопровода.

Фрагмент плана подвала жилого дома

Что лучше – естественное или принудительное движение воздуха?

Выбор концепции устройства воздухообмена определяется конкретными условиями эксплуатации помещения. При этом следует учитывать достоинства каждой системы. В частности, к плюсам естественной вентиляции относят:

• Недорогая инфраструктура, доступная в построении для частных домовладельцев.
• Отсутствие механики избавляет от регулярного техобслуживания и прокладки линий электроснабжения.
• Отсутствуют расходы на содержание. Достаточно периодически прочищать каналы, что требует минимальных вложений и усилий.
• Отсутствие шума из-за работающего вентилятора.

Получается простая система, которая отличается удобством в эксплуатации, но в то же время она дает скромный эффект с точки зрения работы вентиляции.

Теперь можно рассмотреть плюсы от принудительной системы циркуляции воздуха:

• Независимо от внешних условий может обеспечивать достаточный объем проветривания.
• Кроме циркуляции как таковой, позволяет выполнять функции охлаждения, нагрева и фильтрации воздушных масс.
• Возможность организации системы теплообмена предполагает практически бесплатный нагрев поступающих масс.

Недостатки принудительного воздухообмена обусловлены сложностями в монтаже и обслуживании вентиляционного оборудования, которое к тому же потребует дополнительного пространства для установки.

Как сделать самостоятельно

Сделать аксонометрическую схему водопровода можно своими руками. Её наличие существенно упростит последующий монтаж системы. Однако для человека, никогда не сталкивавшегося с такой задачей, разработать её без посторонней помощи будет проблематично. Здесь нужно учитывать не только архитектурные особенности строения, но и соответствие вышеупомянутым стандартам.

Самым простым способом сделать аксонометрическую схему своими руками является использование специальных программ. Наиболее простой и интуитивно понятной считается AutoCAD.

Создание аксонометрии на компьютереИсточник chertezhi.ru

Как работать с АвтоКАД

Схема водопроводной или иной инженерной сети моделируется в изометрической проекции. Программа имеет массу встроенных приложений и опций, но работать с ней просто и по силам даже новичку.

Рассмотрим процесс создания одной из сетей.

Отобразить инженерную сеть на схеме.

Пример построения аксонометрии на АвтоКАДеИсточник pointcad.ru

Скопировать на свободное место на чертеже другие элементы созданной сети.

Отображение составных частей системыИсточник pointcad.ru

На следующем этапе провести для каждой из них такие манипуляции: воспользовавшись окном «Повернуть» развернуть картинку на 315°. Также можно сделать это с помощью «ручек» в активным режимом «Поворот».

Разворот в нужное положениеИсточник pointcad.ru

Выстроить блок, на котором будет изображена вся геометрия схемы. Название и базовая точка выбираются произвольно.

После нажатия комбинации «Ctrl+1» откроются «Свойства», где нужно сменить «Масштаб Y» на значение 0,4142.

Изменение масштаба на нужное значениеИсточник pointcad.ru

Перейдя в «Свойства блока» сменить значение «Поворот» на «22,5».

Изменение параметров «Поворот» на 22,5Источник pointcad.ru

Увеличить размер блока командой «Масштаб» в 1,3066569 раз или использовать «ручки» при включенном режиме «Масштаб».

Таким образом создаётся аксонометрическая схема одной сети. При наличии нескольких, следует выполнить аналогичные действия для каждой из них.

Аксонометрическая схема домашней системы водопроводаИсточник eco-kotly.ru

Правила и нормы составления аксонометрической схемы

Любая исполнительная документация, включая чертежи, выполняется по определенному алгоритму, с применением условных обозначений и правил оформления. Аксонометрическая схема отопления, кондиционирование, вентиляции — не исключение. Проектировщики, если не используется компьютерная программа, где все данные уже есть, пользуются несколькими документами:

• ГОСТ 21.206-93 СПДС;
• ГОСТ 21.602-2003 СПДС.

Информация для расчета мощности вентсистемы и другие технические данные указаны в СНиПах и ГОСТах. Оттуда берутся такие важные параметры как кратность воздухообмена, нормативные значения температуры, влажности. От них зависит состав и сложность аксонометрической схемы.

Правила

Сложный вариант аксонометрической схемы Аксонометрическая схема выполняется в двух видах: эскиз и полноценный чертеж. К эскизу предъявляется немного требований, так это не официальный документ. Полноценный чертеж аксонометрии выполняется по всем правилам, прописанным в государственных стандартах:

1. Выбор угла зрения. Первоочередная задача проектировщика – найти оптимальную точку. Для этого используется поэтажный план. Его располагают так, чтобы нижняя часть прилегала к проектанту, левая рука смотрела на первую осью здания, правая на последнюю ось. Фасад, который ближе к проектировщику, а точнее его левый угол – это отправная точка для аксонометрической схемы.
2. Определение ориентации линий воздуховодов. Тут все просто. Вентиляционные каналы, идущие параллельно ближней или дальней к нам стене здания рисуются в виде горизонтальной линии, параллельной к стенам. Отводы, идущие перпендикулярно к нашей стене чертятся под углом 450 к горизонтальной линии. Вертикальные участки вентсистемы рисуются вертикально.
3. Масштабирование. Аксонометрическая схема, за исключением рукописного эскиза, выполняется в определенном масштабе. В пределах одного чертежа он не меняется. Если аксонометрия в масштабе не умещается на листе, то допускаются разрывы (это когда линия воздуховода на чертеже разрывается с помощью пунктира).

Требования

Аксонометрическая схема, как и другие части проекта вентиляции, выполняется согласно требованиям государственных стандартов:

• Выносные линии для воздуховодов. С их помощью показываются геометрические характеристики, форма, мощность каждого канала. От каждого воздуховода откладывается сноска с полкой. Над полкой указывается размер сечения, длинна, ширина, или диаметр (в случае круглого канала). Под полкой значение мощности в кубических метрах.
• С правой или левой части чертежа чертятся отметки высоты. Это необходимо для правильной ориентации системы в здании. Первая отметка соответствует уровню чистого пола, от нее «пляшут» все остальные. Высоты обозначаются в миллиметрах. Если воздуховод круглого сечения, то у него привязка от центра сечения, если квадратного или прямоугольного, то от нижней грани.
• Все оборудование, включая вентиляторы, фитинги, калориферы, рекуператоры обозначается условными знаками или в виде контуров.
• Часто на аксонометрической схеме обозначаются контуры оборудования. Это делается в случае применения местной вентиляции с индивидуальными отсосами или зонтиками. Оборудования допускается обозначать контуром с выноской и маркировкой.
• На схему наносятся смотровые люки. Их привязывают к размерным линям. Над каждым люком рисуется выноска, по аналогии с воздуховодами. Над полкой указывается марка изделия, под его номер в проектной документации.
• На чертёж наносится всё дополнительное оборудование, датчики, приборы учёта. Используются условные обозначения.
• На чертеже указываются участки воздуховодов с утеплителем или обработанные огнезащитным составом.
• Сложные вентиляционные системы на крупных строительных объектах проходят через всё здание. Места перехода через несущие стены, перегородки, плиты перекрытия отмечаются. Каждое перекрытие маркируется. Стены отмечаются с помощью осей здания.
• Воздуховоды маркируются. Приточные обозначаются буквой – П, вытяжные – В. После буквы идет цифра, обозначающая порядковый номер ветки. В рамках одного чертежа может быть П1 и В1, то есть цифры на приточку и вытяжку дублируются.
• Вентиляторы маркируются соответственно линиям, на которой они установлены.
• Обозначение масштаба. Аксонометрические схемы масштабируются. На чертеже это обязательно указывается. Например, 1:50, 1:100. Означает, что одна размерная единица на чертеже соответствует 50 или 100 единицам в реальности.

Схема внешней канализации дома

Все стояки в доме должны быть выведены в центральную канализацию. В случае, когда это невозможно сделать, нужно:

• Устроить локальные очистные сооружения неподалеку от дома. Сточные воды при этом будут сливаться в землю. Этот вариант затратный при строительстве, но экономически эффективен.
• Вода должна быть отведена в септик, а отходы подлежат периодической откачке и вывозу. Этот способ не потребует больших расходов при установке, но при эксплуатации он станет в копеечку.

Стоки очищаются несколькими способами:

Аэробнымиустройствами-септиками — специальные бактерии, которые очищают сточные воды в процессе своей жизнедеятельности. Этот способ называется также септиков без откачки.
Очистнымигрунтовымисооружениями— снабжены фильтром и дренажем через слой почвы

Здесь важно учитывать состав почвы (почва из супеси и песка показала себя как хороший фильст, а из глины и суглинка — по химипоказателям). Этот способ подходит для домов эконом-класса.

Схема внешней канализации дома Если за сутки производится до 1 м3 (норма для 4 постоянных жильцов в доме) стоков, то можно устроить колодец для фильтрации, если более1 м3 , значит — дренажный колодец.

Варианты выполнения схем

Чертежи и схемы системы отопления, и как мы уже выяснили остальных коммуникаций можно выполнить в разных вариантах аксонометрических проекций. Для людей, вплотную изучающих черчение и геометрию проблем с понятием аксонометрия не будет. Однако для тех, кто далек от этой области знаний представляем расшифровку.

Аксонометрическая схема (или проекция) для отопления представляет собой один из способов отображения геометрических объектов на чертеже с помощью параллельных проекций. Делиться на три вида – изометрическая проекция, диметрическая и триметрическая. По количеству осей — равных трех, одинаковых двух и искаженных трех. Именно таким образом выполняются планы систем отопления с другими коммуникациями.

Классификация условных обозначений

Рабочий чертёж вентиляции включает буквенные/графические сокращения для основных элементов

Неважно, проектируется система проветривания для небольшой квартиры или огромного производственного помещения, везде используется одинаковая система знаков

Буквенные

Буквенные сокращения названий элементов прописаны в ГОСТ 21.602-2003:

• П – приточная вентсистема с искусственным побуждением.
• В – вытяжная с механической тягой.
• У – завеса воздушная.
• А – устройства отопления
• ПЕ – приточка с естественным побуждением.
• ВЕ – вытяжная вентсистема с естественной тягой.
• ЛП – люки для замера основных характеристик воздушной массы.
• ЛВ – технологические отверстия для чистки внутренней поверхности воздуховода.
• Буквенное и числовое обозначение воздуховодов представлено в ГОСТ 21.205.
• Отметки высот на аксонометрических схемах систем воздухообмена обозначаются цифрами, вписанными в прямоугольник.
• Размер сечения воздуховода указывается в миллиметрах.
• Уклон вентиляционных шахт, если такой предусмотрен проектом, обозначается знаком «Ð». Угол указывает направление уклона, а цифра после знака – его числовое значение.

Графические

Основной объём информации подаётся в графическом виде, это позволяет быстро, общедоступно и безошибочно описать вентсистему.

• Вентиляторы, расположенные на крыше, обозначаются с помощью упрощённой штрихпунктирной линии. Если на кровле установлены сложные вентиляционные или охладительные установки, то рисуется отдельный план.
• Если воздуховоды проложены многоярусно, то в пределах одного плана разрешается их условное обозначение один под другим.
• Вся дополнительная информация: расчётная температура, кратность воздухообмена, наружные микроклиматические параметры указываются в таблице. Она может располагаться на общем чертеже или отдельной вкладке.

Таб. 1 Воздуховоды

Таблица содержит условные обозначения на планах, разрезах и схемах прямоугольных и круглых воздуховодов.

Таб. 2 Шахтовые воздуховоды

Таблица показывает обозначения воздуховодов, проходящих через шахты.

Таб. 3 Фитинги прямоугольного сечения

Элементы соединения различных системы вентилирования. Согласно требованиям, прописанным в нормативной документации, рекомендуется использовать для монтажных проектов.

Таб. 4 Фитинги круглого сечения

То же самое, что и в таблице 3, но с элементами круглого сечения.

Таб. 5 Вытяжные и приточные устройства

Решётки и воздухораспределительные устройства для общеобменной/локальной вентсистемы.

Таб. 6 Элементы систем вентиляции

Указаны прямой и обратный клапан, дроссель клапана, дверки для обслуживания калорифера, замены фильтров, клапан аварийный огнезадерживающий и ряд других элементов.

У каждого графического элемента есть свой код, он написан в крайнем левом столбце. Первые две цифры – номер таблицы, вторые две – порядковый номер по списку.

Аксонометрия в ПТ правила выполнения

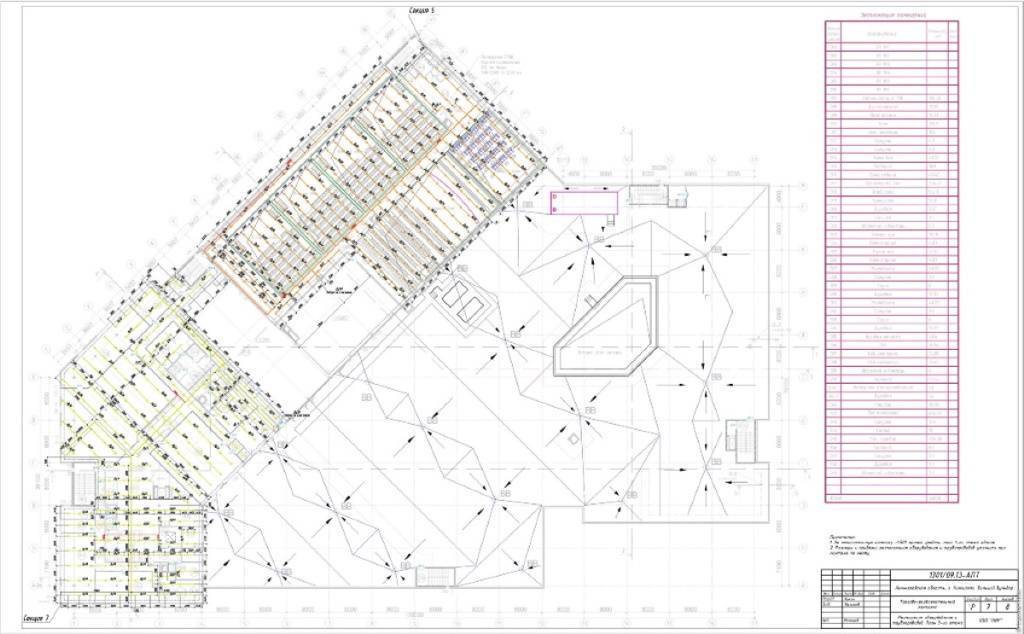

Для примера возьмем проект спринклерной системы пожаротушения для торгово-развлекательного комплекса.

Ключевые моменты такого проекта:

• трубная разводка;
• расстояние между спринклерными оросителями;
• тип крепления трубопровода;
• комплект автоматики системы ПТ.

Нас интересует, главным образом, разводка сети трубопровода.

Здесь учитываются и элементы чертежа для насосной станции, фланцы опорожнения сети и т.п.

Аксонометрическая схема такой АУПТ может выглядеть так.

ГОСТ 2.317-69 устанавливает порядок и правила выполнения аксонометрических проекций для инженерных систем.

При выполнении аксонометрии в пожаротушении нам не обойтись без известного СП 5.13130.2009.

Расстояние между оросителями рассчитываем согласно НПБ 88-2001.

Стандарт по проектированию трубопроводов – ГОСТ 10704-91.

На эти нормативы мы и ориентируемся при создании трехмерной проекции трубопроводной сети.

Для всех сложных строительных чертежей, поэтажных схем высотных зданий,

строений со сложной системой вентиляции – везде, где имеется сложная трубная разводка,

в состав проектной документации обязательно включается аксонометрическая проекция.

Так, в соответствии с ГОСТ 2.317-2011, подобная проекция строится во фронтальной изометрии, т.е. в трех плоскостях, в левой системе координат.

Пункт 3.2.1 документа ГОСТ 21.602-79 также сообщает, что необходимо учитывать коэффициент искажения вдоль осей, принятым условно за единицу.

Это любые чертежи отопления, канализации, санитарно-технических систем водопровода и т.д.

Аксонометрическая схема включает два вида: полноценный чертеж и эскиз.

Полноценный чертеж выполняем по всем требованиям ГОСТов.

Схемы систем отопления

Отопление частного дома » Монтаж отопления »

Как сделать отопление частного дома из полипропилена своими руками

Отопление частного дома из полипропилена может сделать своими руками любой мужчина, если знаком с работой слесарных инструментов. Наличие точной схемы расположения элементов отопительной системы упростит его задачу.

Что лучше — однотрубная или двухтрубная система отопления?

Отвечая на вопрос, что лучше — однотрубная или двухтрубная система отопления, важно детально изучить принцип работы каждой обвязки, преимущества и недостатки каждого варианта. Что такое подпитка системы отопления, и какой клапан выбрать?. Что такое подпитка системы отопления, и какой клапан выбрать?

Что такое подпитка системы отопления, и какой клапан выбрать?

Автоматическая подпитка системы отопления позволяет избавиться от необходимости контроля над некоторыми параметрами работы системы и передоверить ей расчет объема теплоносителя.

Чем примечательна система отопления с принудительной циркуляцией закрытого типа

Почему система отопления с принудительной циркуляцией закрытого типа считается самой эффективной? Все дело в циркуляционном насосе, который врезается в трубную разводку. Он обеспечивает равномерное распределение теплоносителя по радиаторам отопления.

По каким причинам падает давление в системе отопления частного дома?

Причин, по которым падает давление в системе отопления частного дома, достаточно много. При этом основная задача — определить их, в чем вам поможет специалист.

Что собой представляет однотрубная система отопления двухэтажного дома: схема и особенности

Однотрубная система отопления двухэтажного дома и схема подключения радиаторов возможна при создании как естественной, так и принудительной циркуляции теплоносителя.

Экономичная и эффективная однотрубная система отопления Ленинградка — особенности монтажа

Организовать простое и одновременно экономичное отопление частного дома позволяет однотрубная система отопления ленинградка. Принцип ее действия прост — при помощи отопительного котла, труб, радиаторов и расширительного бачка собирается замкнутая система, по которой циркулирует теплоноситель и отапливает частный дом.

Какой должна быть схема подключения батарей отопления в частном доме

Какая схема подключения батарей отопления в частном доме лучше? Этот вопрос сегодня часто звучит на строительных форумах. Частное строительство на подъеме, поэтому застройщики еще на стадии проектирования стараются решить проблемы, связанные с отоплением дома.

Чем отличается схема обвязки двухконтурного газового котла?

Схема обвязки двухконтурного газового котла не требует какого-то особого подхода

Здесь важно понять, как работает сам котел. Конечно, разобраться в его конструкции все равно придется. Но если вы все поняли, то своими руками обвязать его не будет проблемой

Но если вы все поняли, то своими руками обвязать его не будет проблемой.

Вертикальная и горизонтальная разводка системы отопления

Горизонтальная разводка системы отопления в виде коллекторной лучевой схемы на сегодня является самой востребованной по эффективности, а также техническим и экономическим показателям.

Предпроектные предложения (ПП)

На стадии предпроектных предложений составляется исходно-разрешительная документация и разрабатываются соответствующие документы, которые проходят согласование в различных инстанциях.Разработка документацииРазработка документации на стадии предпроектных предложений включает в себя следующие позиции:

• общая пояснительная записка (содержит краткую характеристику состояния объекта, основные технико-экономические показатели и результаты расчетов экономической эффективности проектных решений, данные об объемах строительных и монтажных работ и др.);
• расчет нагрузок (определение тепловых нагрузок и основных нагрузок объекта для присоединения к сетям);
• принципиальные схемы инженерных систем (принципиальные решения по инженерному обеспечению – оборудованию системами вентиляции, кондиционирования, отопления, диспетчеризации, автоматизации и управлению инженерными системами);
• технологические решения (чертежи, планы, спецификация оборудования и материалов с привязкой и др.);
• инженерные системы и оборудование (обследование возможностей монтажа инженерных систем и оборудования на стадии строительства объекта, изменение качества инженерно-технического обеспечения при реконструкции объекта, замена сетей инженерно-технического обеспечения при капитальном ремонте объекта).

Что запомнить

Старайтесь, дорогие читатели, при разработке проекта системы пожаротушения

ориентироваться на описанные здесь правила и приведенную нормативную базу.

Учтем, друзья, следующие важные пункты статьи.

1. Аксонометрический чертеж для системы пожаротушения выполняется по усмотрению проектировщика.
2. В стадии разработки «Р» достаточно выполнения принципиальной схемы проекта.
3. Если аксонометрия необходима для Вашего проекта, следуйте правилам ее выполнения согласно ГОСТ 2.317 и другим нормативным документам.

На этом, дорогой читатель, разрешите попрощаться с Вами.

До встречи в следующей статье!

Принципиальные схемы пожаротушения

Элементы установок пожаротушения на схемах указывают условными графическими обозначениями, на аксонометрических схемах — в аксонометрическом изображении, а оборудование, на которое отсутствуют условные графические обозначения, — упрощенным графическим изображением.

Принципиальные электрические схемы соединений и подключения выполняют в соответствии с требованиями ГОСТ 2.701-2008, ГОСТ 2.702-2011 и ОСТ 25 1241-86.

Каждый элемент или устройство, изображенные на электрической схеме, должны иметь буквенно-цифровое обозначение по ГОСТ 2.710-81

Буквенно-цифровые обозначения элементов, конкретизирующие вид элементов по соответствующим признакам или функциональному назначению, не указанные в ГОСТах, расшифровываются в таблице «Условные обозначения и изображения» на листе «Общие данные»

Построение аксонометрических схем

В данной статье мы расскажем, как правильно и быстро строится аксонометрическая схема канализации. В первую очередь открываем какую-нибудь программу, предназначенную для черчения.Перед тем, как будет построена аксонометрия, необходимо, чтобы имелся план здания, квартиры или какой-либо комнаты с канализационными сетями.

Чертится все довольно просто и банально, все трубы, которые имеются на плане необходимо перенести на свой чертеж, однако все должно быть под углом 45 градусов. Не распространяется это правило лишь для горизонтальных участков, аксонометрия такой линии остается в таком же положении. Наиболее быстрым вариантом построения является копирование всего чертежа, после этого производиться вставка, а после чего выбирается команда повернуть. После выбора этой функции нужно задать ей значение, оно будет равняться 45 градусов, в программе просто пишется число. После этого в тех местах на плане, где стоят стояки, они показываются в виде точки, нужно провести вертикальную линию, на все этажи, которые имеются в здании. Для лучшего восприятия рекомендуется показывать этажность здания, а именно показать на чертеже плиты перекрытия, на каждом этаже, не стоит их делать длинными, стоит пользоваться разрывом. Аксонометрическая схема канализации обязательно должна содержать в себе все приборы, которые имеются. Например, писсуар, унитаз, раковины, трапы и другие различные сантехнические приборы.

Что такое аксонометрическая схема

Понятие аксонометрия или аксонометрическая проекция, означает способ отражения объемной фигуры на одной плоскости с показом на ней трех осей координат x, y, z.

Чтобы визуализировать аксонометрию, представим, что у вас в руках фигурка куба, сделанная из проволоки. Теперь поднесите куб к зеркалу и обведите грани куба отраженные в зеркале. На зеркале будет аксонометрия объемной фигуры куб. Вот визуальная картинка аксонометрии.

В техническом черчении принято делать аксонометрии фигур (деталей, изделий) расположенных под определенным углом к поверхности проекции.

Для упрощения вычислений согласно ГОСТ 3453-59 строят:

• Изометрические проекции: угол между осями одинаковый (по 120°), размеры фигуры искажены одинаково, коэффициент искажения 0,82;
• Диметрическая: Только два угла между осями одинаковые, значит два размера одинаковые, третий размер отличен. Угол между осями z и х равен 97°10′, углы между осями х и у, и между z и y по 131°25′.
• Фронтальной диметрическая: угол между осями z и х принят 90°, углы между х и y и между осями z и y принят 135°.
• Во всех вариантах аксонометрии ось z расположена вертикально.

Когда нужна аксонометрия

На какой стадии проектирования мы должны подготавливать аксонометрический чертеж? И должны ли вообще…

По нормам, схемы сложных участков трубопроводной магистрали, систем ПТ,

насосных станций, помещений с управляющими приборами и оборудованием

создают во фронтальной аксонометрической проекции.

При этом ориентируются на ГОСТ 2.317-69, без учета масштаба объекта.

Поэтому за аксонометрический чертеж надо браться, реализуя проект на основной стадии – «Р».

Понятно, что здесь учитывается план каждого этажа для удобства прокладки коммуникаций.

Дальше. В СССР существовал национальный стандарт ОСТ 25 1241-86.

Сейчас он, конечно, не действует (на смену ему пришел другой документ – ГОСТ 12.2.047-86).

Но основных правил проектирования придерживаться никто не запрещает.

Особенности проектирования эскиза

Аксонометрия разрабатывается для объектов с большим количеством элементов трубопровода и диаметром прохода от 50 мм. К эскизам предъявляется меньше требований, чем к чертежам

Основное внимание на проекции отводится прорисовке приборов. При наложении элементов друг на друга выполняется вынос изображения. Разрыв сети и смещение обозначается пунктирной линией

Процедура необходима для нормального прочтения всех деталей. При необходимости дополнительной детализации отдельные узлы чертятся в большем масштабе, например 1:50

Разрыв сети и смещение обозначается пунктирной линией. Процедура необходима для нормального прочтения всех деталей. При необходимости дополнительной детализации отдельные узлы чертятся в большем масштабе, например 1:50.

В месте ввода магистрали в здание проставляется относительная и абсолютная отметка земли. Она располагается ниже нулевой точки отсчета – пола первого этажа. Числовой показатель записывается со знаком минус. Если предусмотрена установка напорных баков и насосов, то указываются их относительные отметки. В местах прохода полимерных труб через плиты перекрытия устанавливаются гильзы. На схеме отмечаются такие участки.

Полная аксонометрическая схема служит основанием для выполнения гидравлического расчета системы. По ней определяются участки магистрали с постоянным расходом воды. Узловыми точками считаются участки ответвления трубопроводов от стояков. К схеме составляются таблицы (спецификации) по материалам и оборудованию.
