Анод для водонагревателя: что это такое и для чего нужен, замена магниевой конструкции в бойлере

Замена магниевого анода

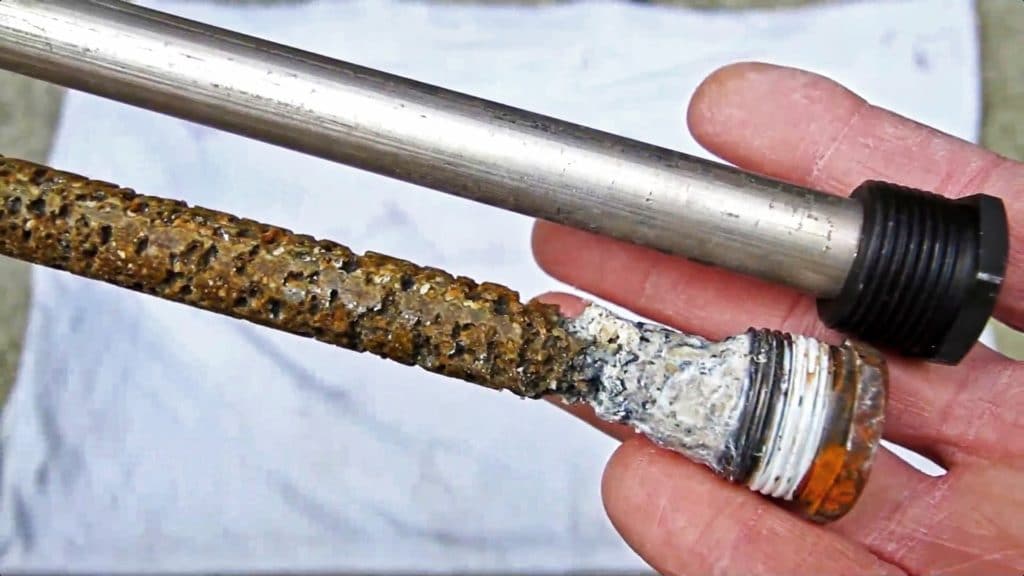

Старый и новый магниевый анод

Ждать пока бойлер начнёт работать со сбоями не нужно ни в коем случае. Это происходит в том случае, когда магниевый анод уже на протяжении долгого времени не справляется со своими обязанностями. Поэтому следует подсуетиться заранее и поменять анод, задолго до того, как нагревательное устройство выйдет из строя.

Первым делом необходимо отключить электропитание. В разных бойлерах это делается по-разному. У некоторых достаточно вынуть вилку из розетки, с другими придётся немного повозиться, отсоединяя провода от клемм.
Затем перекрыть подачу воды. Лучше совсем отсоединить трубы.
Теперь необходимо слить всю воду из бойлера.
При помощи отвёртки демонтируем защитный кожух, открывая доступ к нагревательным элементам и термодатчикам.
Снимаем фланец вместе с датчиками.
Слегка расшатав, достаём нагревательный элемент

Делаем это осторожно, стараясь не повредить прокладки.
Снимаем старый анод, от которого может остаться лишь небольшой штырёк. Это зависит от срока эксплуатации и качества подаваемой в бойлер воды.
На его место устанавливаем новый, купленный в магазине в соответствии с паспортом устройства.

Перед тем, как собрать всё обратно следует обратить внимание не только на состояние тэна, но и почистить сам бойлер изнутри. Бойлер моется с помощью сильного напора воды

А вот тэн придётся очищать от накипи при помощи народной хитрости. Его следует поместить в раствор лимонной кислоты на день-два.

Сборка нагревательного бойлера проводится в обратном порядке с соблюдением всех мер предосторожности. При этом следует внимательно осмотреть все прокладки и при необходимости заменить их новыми

Включать бойлер следует только после его наполнения водой, иначе тэны могут сгореть.

Вот такая небольшая и совсем не сложная деталь – этот магниевый анод, без которой бойлер будет качественно работать намного меньше. Обычно в паспорте, прилагаемом к устройству, указывается рекомендуемые сроки замены анода. Но опытные специалисты советуют делать это пораньше. Тогда уж точно ржавчина, окисление и отложение солей будут если не совсем нейтрализованы, то сведены к минимуму.

Что такое анод для нагревателя воды

Чтобы понять, что такое анод и как работает эта деталь, необходимо представлять электрохимические процессы, которые происходят внутри бойлера. В водной среде магниевый стержень становится положительным (корродируемым) элементом, а стенки емкости нагревателя — отрицательным.

Для чего нужен анод:

• активной защиты бака от коррозии;
• профилактики растрескивания эмалевого покрытия;
• увеличения срока службы оборудования (ТЭН, стенок емкости бойлера);
• разрыхления слоя накипи, который оседает при эксплуатации нагревателя;

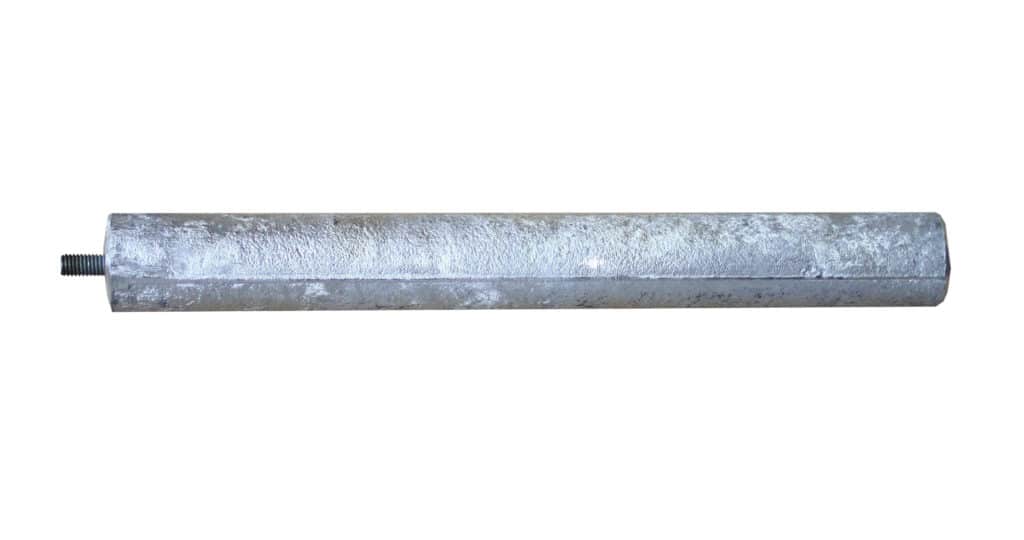

 Конструкция анодного стержня

Стандартный анод для водонагревателя представляет собой резьбовой стержень, на который нанесен слой магниевого сплава. Толщина покрытия составляет около 10 мм. Наиболее распространенным анодным материалом является сплав AZ63. Аналогами этого протекторного сплава являются Н-1, МП-1 и МП-2. Магний наносится путем литья в кокиль.

Конструкции анодов для различных моделей бойлеров различаются длиной и диаметром самого стержня, а также параметрами шпильки, которую применяют для закрепления детали внутри бака.

Такая конструкция облегчает монтаж и позволяет восстанавливать функции анода путем добавления гранул.

При отсутствии анода внутри металлической емкости с водой образуются гальванические пары, которые приводят к постепенному разрушению стенок. Если поместить в эту систему деталь из более активного материала, чем железо, то она будет иметь гораздо более высокий потенциал для реакции. В этом случае анодом станет дополнительный стержень, а катодом, на котором будут оседать катионы активного металла, — стенки бойлера.

Помимо коррозии, проблемой при обслуживании прибора является и накипь. Слой солей-карбонатов оседает не только на стенках емкости, но и на элементе, который нагревает воду. При непрерывно происходящем электролизе и образовании солей магния накипь становится более пористой, мягкой и рыхлой, что позволяет легко счищать ее с поверхности ТЭН и бака.

Для чего нужен магниевый анод в водонагревателе?

В водонагревателе магниевый стержень выполняет защитную функцию:

1. Предохраняет внутреннее покрытие накопительного резервуара от преждевременного растрескивания, коррозии, выхода из строя. Бойлерная емкость стальная. Железо сплава и кислород, активно выделяющемся при водонагревании, взаимодействуют. Происходит окислительная реакция, выделяется оксид железа (ржавчина), сталь корродирует.
   Для защиты производители покрывают внутреннюю поверхность бака стеклокерамикой, эмалью. Спустя время эта защита из-за частого перепада температур покрывается трещинами, через них жидкость получает доступ к металлу.
   Емкости из нержавеющей стали (пищевой) также подвержены коррозии, только этот процесс более долговременный. Баки из нержавейки корродируют, а затем протекают (часто случается) вдоль сварного шва.

1. Вместо нагревательного элемента подвергается воздействию воды при окислительной реакции. Размещается возле электрического нагревателя (ввинчивается внутрь отверстия, либо вставляется). Находясь рядом, принимает на себя воздействие жидкости, смягчает жесткость, препятствует затвердеванию ржавчины. Благодаря этому вместо налета внутри бойлера образуются ржавые хлопья.

Вышеперечисленные моменты – ответ на вопрос зачем нужен анодный элемент.

Стоит ли использовать титановый анод? Или купить магниевый и не “париться”.

Преимущества

• Изготовлен из высококачественного инертного металла — который не разрушается в воде (как магниевый анод)
• Постоянный контроль и поддержание оптимальных настроек для определенных условий работы нагревателя.
• Можно использовать в баках для горячей воды многих производителей.
• Срок службы титанового анода — 8-10 лет.
• Очень устойчив к различным едким растворам кислот и щелочей.

Титан не растворить даже «царской водкой» — смесью концентрированных кислот, которая способна растворить золото. Единственная кислота способная растворить титан — плавиковая кислота, она расщепляет прочную оксидную плёнку титана.

Пошаговый порядок замены анода

В первую очередь необходимо выяснить, где находится анод в нагревателе и как его правильно снять и заменить. Информация об этом должна быть включена в руководство по эксплуатации вашего устройства. Если данное руководство отсутствует, то ниже описан стандартный порядок замены магниевого анода, который практически одинаков для всех накопительных настенных водонагревателей.

Шаг 1 – Отключите питание водонагревателя и подачу воды

Для начала нужно отключить водонагреватель от сети и перекрыть подачу холодной воды в водонагреватель, а затем открыть смеситель. Так мы выпускаем избыточное давление из водонагревателя.

Затем перекрываем вход для горячей воды. На патрубок холодной воды, либо на сливной патрубок, либо на специальный отвод для слива воды устанавливаем гибкую подводку (вместо нее можно использовать сливной шланг) и протягиваем ее до раковины.

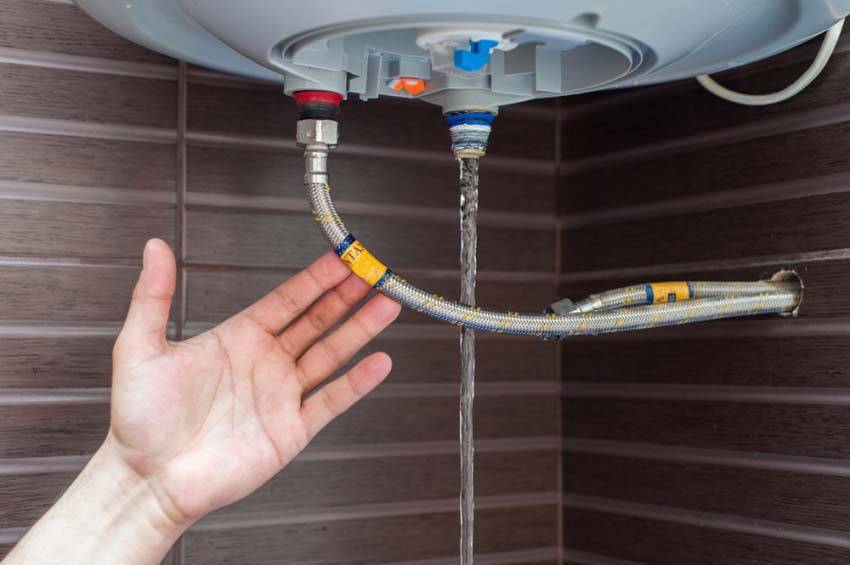

Шаг 2 – Слейте воду из бака

Чтобы вода начала сливаться, необходимо открутить выход горячей воды. Так мы пускаем воздух в водонагреватель, и вода начинает идти в раковину. При этом из патрубка горячей воды может вылиться несколько капель, но основной поток воды пойдет через сливной шланг. Это связано с разной высотой трубок горячей и холодной воды в водонагревателе. Патрубок горячей воды заканчивается в верхней части внутреннего бака, а патрубок холодной – в нижней, поэтому слив мы производим через него, если не предусмотрен сливной патрубок.

После того как вода сольется, можно открутить сливной шланг. Теперь откручиваем американку на входе холодной воды, при этом из бака может вылиться еще немного воды. После этого можно снять водонагреватель. Так как вода во внутреннем баке еще присутствует, пусть и в небольшом количестве, снимая водонагреватель со стены, лучше зажать патрубок холодной воды рукой.

Шаг 3 – Извлеките старый анод

Приступаем к замене магниевого анода в бойлере. Необходимо открутить шуруп, который держит крышку, и подцепить ее ножом или отверткой. Под крышкой мы увидим провода. Прежде всего необходимо снять контакты с ТЭНа. Для этого мы откручиваем их крестовой отверткой. Далее необходимо вытащить датчики термостата. Количество датчиков зависит от конкретной модели водонагревателя.

Откручиваем гайки, которые притягивают ТЭН. Размер этих гаек зависит от модели водонагревателя. Болты и гайки лучше достать после откручивания, чтобы они не потерялись и не провалились внутрь.

Снимаем фланец и извлекаем ТЭН. На нем видны остатки анода. Промываем ТЭН от остатков анода под проточной водой. После промывки ТЭНа будет видно, что от анода осталась лишь шпилька. Также можно промыть и сам водонагреватель. Налейте в него воды и переверните, чтобы выплеснуть грязную воду с остатками анода.

Откручиваем оставшуюся от анода шпильку. Для этого откручиваем гайку и снимаем старую шпильку.

Шаг 4 – Установите новый анод

Так как у нас предусмотрена резьба в гнезде анода, то новый может быть установлен без гайки – достаточно лишь вкрутить его в ТЭНовую группу. Не нужно затягивать анод до упора – достаточно просто его зафиксировать.

После прикручивания анода протираем гнездо посадки ТЭНа и ставим ТЭН обратно.

Далее собираем все в обратном порядке. Возвращаем фланец и прикручиваем его болтами. Будьте внимательны, фланец не должен пережать провода и датчики температуры. Не нужно затягивать гайки фланца слишком сильно. Ставим обратно датчики температуры, а затем фиксируем их крепежной планкой. Затем возвращаем контакты ТЭНа, укладываем все провода и закручиваем крышку. После этого можно повесить водонагреватель обратно на его место.

Шаг 5 – Восстановите подачу воды и нагрев

Возвращаем трубы к патрубкам воды. После подключения труб мы открываем смеситель и включаем подачу воды в водонагреватель, а затем открываем подачу воды из водонагревателя. Таким образом мы спускаем воздух из внутреннего бака водонагревателя. Ждем, пока поток воды стабилизируется и пойдет ровной струей.

После этого можно закрыть смеситель, включить водонагреватель в сеть и запустить нагрев.

Советы специалиста

Средний срок службы типового магниевого элемента равен двум годам. Однако в частных случаях эта цифра может принимать другие значения – 1 год или 3, чаще всего зависит от качества воды. Это касается только моделей водонагревателей, оснащенных стальными колбами.

На отечественном рынке также представлены бойлеры, оборудованные внутренней колбой из нержавейки

С учетом всех этих моментов специалисты рекомендуют обращать внимание на следующие детали:

• По возможности чаще следует проверять работу бойлерного агрегата на слух.
• Если слышно шипение во время нагрева, в точке крепления нагревательного элемента ухудшился контакт, покрытый изолирующим налетом.
• По истечении некоторого времени желательно заглянуть во внутреннее пространство бойлера. Обнаружив 50%-ое разрушение анода, нужно искать ему замену.
• Следует стараться чистить бойлер несколько чаще, чем это указано в инструкции по эксплуатации на изделия.

Механизм защиты водонагревателя

Итак, мы разобрались, для чего нужен магниевый анод. Самое время узнать, каким образом он защищает металл от коррозии. Для этого вспомним школьный курс химии.

Во время работы железо, из которого изготовлен бак, взаимодействует с кислородом воды. При этом каждый его атом теряет пару электронов, превращаясь в позитивно заряженный ион Fe++. В дальнейшем этот ион из-за разности потенциалов покидает кристаллическую решетку металла, образуя оксид железа FeO. В данном случае железо, принимая электроны кислорода, является анодом.

Устанавливая магниевый элемент в бак, производители этим «убивают двух зайцев»:

1. Магний является химическим элементом с электродным потенциалом, гораздо меньшим, нежели у железа, поэтому он намного легче отдает электроны из своих атомов. Можно сказать, что железо просто не успевает взаимодействовать с кислородом. В этом процессе магний является самым настоящим протекторным анодом. Такой метод защиты металлов известен давно и представляет собой типичный случай катодной защиты.

2. Водопроводная вода «богата» не только кислородом, но еще и растворенными солями кальция CaCO₃, которые в виде твердой накипи осаждаются на внутренних элементах водонагревателя. Настоящим кальциевым камнем эта накипь становится при взаимодействии с разогретой поверхностью ТЭНа. При этом значительно снижается теплопроводность нагревателя, в результате чего он выходит из строя. Применение магниевого анода позволяет решить и эту проблему – его электроны замещают ионы кальция в составе накипи, в результате чего она представляет не твердую соль, а рыхлое вещество гидроксид магния MgOH₃ и мягкую соль MgCO₃, которые нетрудно удалить с внутренних элементов бойлера.

В процессе работы защитный электрод быстро разрушается, поэтому его надо периодически менять. Если этого не сделать, то срок службы водонагревателя будет зависеть только от состояния внутреннего покрытия, материала и толщины стенок емкости, а также температурного режима и качества воды.

К этому сроку стержень покрывают глубокие кратеры, он становится рыхлым и легко крошится. Заменять элемент надо стержнем с такими же геометрическими параметрами. Разобрав водонагреватель, не поленитесь заодно удалить накипь и грязь с внутренней поверхности бака и ТЭНа. Это значительно продлит срок его службы и улучшит качество горячей воды.

На последок – видео-инструкция по замене анода и чистке водонагревателя:

Недостатки анодной протекторной защиты от коррозии

Если сдвиг потенциала анода в отрицательную сторону превысит определённое значение, возможна так называемая перезащита, которая приводит к выделению водорода на катоде, к изменению состава приэлектродного слоя и к другим процессам.  Все эти процессы способствуют отслаиванию защитного (изоляционного) покрытия в баке и ускорению коррозии защищаемого металла.

Чтобы исключить перезащиту и не допустить недозащиту, величина разности потенциалов  анода и катода должна находиться в определенных пределах в зависимости от целого ряда факторов, которые могут меняться. Причем, в случае значительного изменения этих факторов необходимо менять и величину потенциала анода. То есть, величину разности потенциалов между анодом и катодом необходимо измерять, контролировать и регулировать.

В водонагревателях высокой ценовой категории применяют более совершенную, регулируемую катодную защиту от коррозии. Сдвиг потенциала защищаемого металлического объекта осуществляется с помощью внешнего источника постоянного тока. Разность потенциалов между титановым анодом и баком водонагревателя регулируется электроникой по заданной программе.

Практика эксплуатации бюджетных водонагревателей с протекторной защитой свидетельствует о том, что не всегда удается исключить перезащиту, используя, рекомендуемый производителем, магниевый анод.

Для простого, протекторного способа защиты водонагревателей, единственный способ не допустить перезащиту и уменьшить потенциал — это заменить магниевый анод на электрод из алюминия.

Аноды с напылением из магния

Производители водонагревателей применяют различные технологии предупреждения появления внутри бойлера ржавчины. Наибольшую эффективность показало именно использование анодов с магнием, которые одновременно отличаются доступной ценой.

К преимуществам использования котловых анодов принято относить следующие:

• Доступная стоимость.
• Долговечность защиты.
• Надежность и простота конструкции.
• Великолепная эффективность.

• Доступная стоимость.
• Долговечность защиты.
• Надежность и простота конструкции.
• Великолепная эффективность.

Для изготовления таких приспособлений используются металлические анодные штыри, на которые по специальной технологии наносится магниевый сплав, имеющий толщину слоя до 15 миллиметров. Чем больше такое напыление, тем качественнее будет работать агрегат, и тем лучшую защиту обеспечивает анод. С конструкцией этого элемента и толщиной слоя напыления следует ознакомиться ещё до покупки оборудования.

Дело в том, что некоторые производители в целях экономии используют металлические стержни с минимальной толщиной напыления магния. Подобное приводит к быстрому выходу из строя оборудования, появлению внутри бака коррозии и накипи. В инструкции будет подробно расписано, для чего нужен магниевый анод в бойлере, а также указаны характеристики защитной конструкции.

Когда менять анод протекторной защиты бойлера

На поверхности магниевого анода через год эксплуатации видна коррозия — окислы, которые осыпаются и постепенно растворяют, разрушают электрод . В результате, длина и диаметр анода уменьшились.

По мере эрозии, аноды подлежат регулярной замене. Критерии, по которым определяют необходимость замены анода, обычно указаны в заводской инструкции. Производители электроводонагревателей рекомендуют через один год с начала эксплуатации выполнить осмотр и оценку степени износа анода и величины отложений накипи на ТЭНах. По результатам оценки определяют периодичность замены анода и чистки от накипи.

Анод протекторной защиты  оказывает незначительное влияние на образование накипи на ТЭНах водонагревателя. Увеличение интенсивности электрохимических процессов на поверхности металла способствует некоторому разрыхлению слоя накипи. Камень из солей жесткости становится менее плотным и легче отделяется от металла.

Вода + анод = сероводород

Зачем нужен анод для водонагревателя?

Аноды: Новый, после 6 мес. эксплуатации, после года (снизу вверх). В регионах с жесткой водой.

Ясно одно: если анод выходит из строя, то вследствие коррозии разрушается герметичность внутреннего бака и он начинает протекать. Если же в бойлере присутствует анод, то, следовательно, весь разрушительный процесс будет направлен именно на него, не вовлекая другие части.

Почему именно магний?

На сегодняшний день, в большинстве случаев производители устанавливают внутрь бойлера анод исключительно с магниевым прикрытием. Причина в том, что магний, окружающий анод, при нагревании воды растворяется и образует достаточно расплывчатую по составу соль, именно она превращается в накипь, оседая на дне бойлера, тем самым защищая трубки тэна от образования на них отложений, что препятствует перегреванию аппарата даже при очень активном использовании.

Выбирая бойлер для дома, обязательно поинтересуйтесь, какой именно анод поставлен внутрь. Магниевый анод значительно сократит расходы бюджета на ремонт бойлера в будущем, уменьшит количество потребляемой в ходе работы электроэнергии и прослужит намного дольше. Поэтому разумно немного переплатить, купив действительно хороший бойлер, оснащенный внутри магниевым анодом.

Со временем, когда анод полностью расходует весь магний, его нужно будет заменить, но это произойдет не так скоро, как у бойлеров внутри которого анод без магния.

Что будет, если не устанавливать анод?

Водонагреватель с неисправным анодом очень скоро совсем выйдет из строя. Сначала он начнет проявлять признаки неблагополучия своей работы, а вскоре и вовсе престанет нагревать. Обычная вода из водопровода естественно растворена каким-то количеством воздуха, при нагреве воды в нагревателе, воздух активно испаряется и взаимодействует с нестойкими к этим процессам стенками бака при отсутствии внутри анода такие действия, очень скоро приведут к разрушению техники. Если вовремя не установить замену анода – примеси, которые состоят в неочищенной воде, начнут свою разрушительную работу против самого корпуса бойлера, тэна, труб бойлера, и тогда его будет невозможно отремонтировать, лишь выкинуть и заняться приобретением нового. Так что установка в бойлере просто необходима по самым разумным и практичным меркам.

Советы по эксплуатации

Чтобы бойлер действительно проработал долго, но следовать таким советам:

1. Постоянно следите за состоянием устройства независимо от того, сколько ему лет. Шипение из бойлера может свидетельствовать о том, что нагревательная деталь (ТЭН) нуждается в ремонте или замене.
2. Проблема солевого налета. Даже с применением анодов, полностью избежать появления солевого налета невозможно. Его количество зависит от качества жидкости в системе водоснабжения. Если солей в составе воды слишком много, то даже лучший магниевый стержень не справиться.
3. Специалисты советуют, время от времени разбирать бойлер и смотреть на степень износа специального стержня.  Первый раз проверку нужно делать через полгода эксплуатации водонагревателя. Если степень износа анода близка к 50%, то еще через 5-6 месяцев его нужно будет заменить.

Накопительный водонагреватель запрещено включать, если он не оснащается магниевым анодом. Иногда пользователь изношенный стержень вынимает, а новый не устанавливает из-за того, что нет времени на покупку и замену детали. В такой ситуации бойлер включают без анода, что очень плохо. Магниевые аноды продаются практически во всех сантехнических магазинах и стоят при этом недорого, поэтому лучше сделать своевременную замену стержня, чем потом устранять результаты работы бойлера без этого элемента.
Для замены изношенной детали не обязательно приглашать специалистов. Для этой цели не нужны специальные знания или редкие инструменты

Важно лишь внимательно соблюдать технику безопасности. При замене анода все водяные вентили надо закрутить и выключить бойлер от сети электропитания.

Производители водонагревательного оборудования советуют делать очистку от накипи как минимум один раз в год. Если вы делаете это чаще, то это только положительно отразится на сроке эксплуатации устройства. При постоянной работе бойлера, на дне оседает налет, который ухудшает характеристики прибора. Если регулярно очищать накопительную емкость, от этой проблемы можно избавиться.

Как определить подлежит ли деталь замене

В процессе эксплуатации водонагревателя можно зрительно и на слух установить, что наступило время замены установленного магниевого анода.

Нужно следить за своевременной заменой. Источник фото: domikelectrica.ru

Это можно выполнить по таким показателям:

1. Водонагреватель начал продолжительнее греться.
2. Устройство почасту выключается и включается снова.
3. Выходящая из смесителя нагретая вода сделалась мутной и имеет неприятный запах.
4. В процессе нагрева водонагревателя хорошо слышен шум.

В случае, когда существует хотя бы один из отмеченных выше показателей, необходимо заменять магниевый анод. Тем более, что большинство из перечисленных признаков, говорят о том, что ТЭН покрыт накипью и ему также требуется очистка. Произвести ее можно вместе со сменой анода.

Как работает магниевый анод?

Корпус накопительной емкости (бака) бойлера изготовлен из черной или нержавеющей стали. Причем окисляются (ржавеют) оба материала. Хотя и с разной скоростью – черная сталь быстрее, а нержавейка очень медленно.

Остановить процесс окисления корпуса можно только с помощью электрохимического процесса, обустроив внутри емкости элементы гальванической пары, состоящей из бака-катода и вводимого в емкость штыря-анода.

В этом случае все «внимание» кислорода – катализатора процесса образования ржавчины – переключается с катода (бака) на анод (введенный в бак электрод). Проще говоря, в паре «бак + анод» ржавеет только вводимый в емкость штырь

Причем с учетом электрохимического потенциала бака, изготовленного из железоуглеродистого сплава (стали), лучшим вариантом материала для анода является магний – экологически безопасный и легко обрабатываемый металл.

Где находится магниевый анод?

Отвлекая кислород от бака, магниевый анод теряет свой объем за счет оттока электронов, постепенно «истаивая» до самого основания. Поэтому замена анода в бойлере является общеобязательной и довольно частой процедурой. Иначе гальваническая пара перестанет работать, спровоцировав ржавление корпуса.

В итоге посадочное место анода – особый патрубок, куда вкручивают изготовленную из магния шпильку, – располагается в легкодоступном месте, со стороны дна бака. Причем в большинстве бойлеров магниевый электрод встроен во фланцевую «подставку» ТЭН. Поэтому для замены анода вам придется снять нагревательный элемент бойлера.

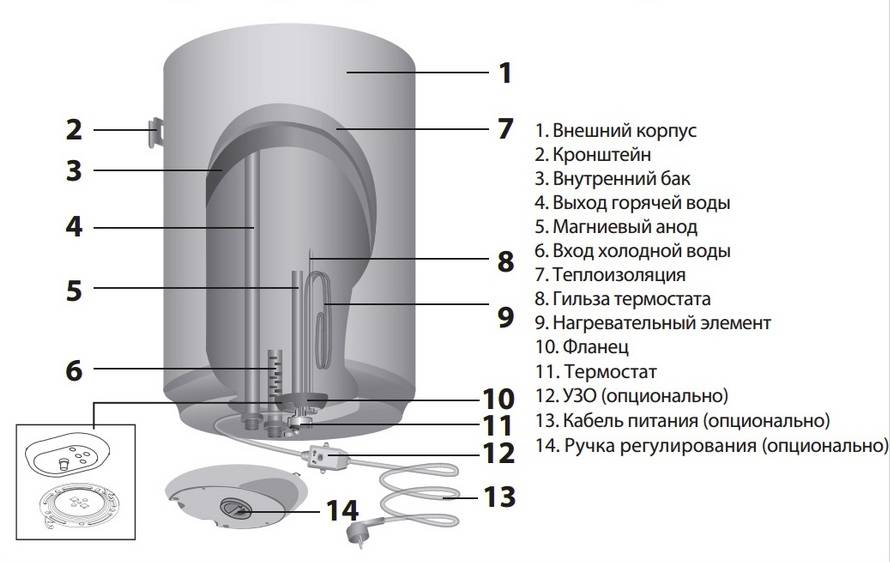

Устройство и принцип работы водонагревателя

Как заменить магниевый анод в бойлере?

• В первую очередь, отключите бойлер от сети.
• Далее откройте кран горячей воды и закройте вентиль на линии подачи холодной воды в бойлер.
• Когда струя горячей воды иссякнет, отключите холодный водопровод от бойлера и наденьте на освободившийся штуцер резиновый шланг.
• Протяните шланг до раковины или слива ванной/душевой кабины.
• Отсоедините от бойлера трубу горячего водоснабжения. После этого остатки воды пойдут по шлангу в канализацию.
• Снимите защитный кожух, отстегнув защелки и выкрутив стопорные винты.
• Сфотографируйте положение проводов на клеммах ТЭН. Это поможет вам не запутаться во время сборки.
• Поставьте под фланец ТЭН таз максимального диаметра.
• Аккуратно открутите фиксирующие винты/гайки фланцевого основания ТЭН. Причем выкручивать фиксаторы нужно только последовательно – по три-четыре оборота на каждую гайку/винт, по кругу.
• Извлеките ТЭН из посадочного отверстия в корпусе, потянув за фланец. При этом остатки воды выдут сквозь щель между основанием ТЭН и корпусом. Если нагреватель застрянет в корпусе, сбейте задерживающую его накипь отверткой. Снимите с фланца уплотнительное кольцо.

Извлекаем ТЭН из посадочного отверстия в корпусе

Очистите ТЭН от накипи, используя концентрированный раствор лимонной кислоты или специальные средства, удаляющие известковый налет.

Самодельный раствор готовится следующим образом: в 1,5 литра воды растворяем 15 грамм кристаллов лимонной кислоты.

Последний компонент можно купить в кондитерском отделе любого супермаркета.

• Выкрутите из основания ТЭН шпильку анода и вкрутите в него новую деталь, приобретенную заранее.
• Подсушите посадочное место нагревателя феном.
• Наденьте на блок нагревателя уплотнительное кольцо. Если старое «замялось» или деформировалось – купите новое. Оно стоит не дороже 50-80 рублей.
• Прижмите фланцевое основание ТЭН к корпусу и зафиксируйте его винтами.
• Присоедините к штуцерам холодную трубу и арматуру ГВС.
• Откройте водопроводный вентиль под бойлером.
• Спустя 5-10 минут оцените герметичность посадочного места блока «ТЭН + анод». Вы не должны увидеть ни потеков, ни капель. В противном случае – спускайте воду и меняйте уплотнительное кольцо.
• Если вы не обнаружили протечек, подключайте провода к клеммам ТЭН.
• Верните на место крышку корпуса.
• Включите бойлер в сеть.
• Откройте кран горячей воды на кухне или в ванной и спустите задержавшийся в корпусе бойлера воздух.

Если в процессе замены анода вы решите почистить корпус бойлера от накипи, вам придется снять водонагреватель со стены и уложить на пол дном вверх.

Типы анодов

Защита магниевым анодом – это электрохимический метод. Он состоит в том, что к защищаемой емкости подсоединяется анод. Одновременно поверхность металла делается эквипотенциальной и на её площадях проходит исключительно катодный процесс. Вызывающий коррозию анодный процесс, переходит на магниевый анод.

Магниевый

Магниевый анод для бойлера, выполняется из обычного стержня с нанесенной резьбой. На нем устроен металлический валик из серебристого металла. В ходе использования, магниевый анод подвержен медленному растворению, до полного исчезновения.

В это время прекращается процесс катодной защиты, и стальная емкость опять подвергается коррозии. Производители популярных марок водонагревателей рекомендуют выполнять замену анода каждые 1.5 года, а в особых ситуациях, каждые 15 месяцев.

Анод из магния. Источник фото: santeh.ks.ua

Аноды выпускаются с разными размерами по длине и диаметрам поперечного сечения

На это нужно обращать внимание при приобретении нового защитного электрода, для того чтобы он мог подойти для нужной геометрии бака

В последнее время выпускаются водонагревательные аппараты, в которых устанавливают два анода. В напольных нагревательных аппаратах, они размещаются сверху, а в настенных — снизу.

Титановый

Современные водонагревательные установки оснащаются титановым анодом, который служит особой антикоррозионной защитой поверхностей внутреннего бака. Срок службы, такого электрода зависит от качества воды и составляет до 7 лет.

Титановый анод выпускается с индивидуальным ИП и может использоваться с баками до 300 л. Для стабильной защиты на протяжении 24 часов он подключается непосредственно в розетку, при этом потребление электроэнергии на собственные нужды анода очень низкое.

Постоянный ток, необходимый для защитной функции устанавливается внешним регулятором. Титановый стержень функционирует, как питающий и измерительный электрод.

Старый и новый титановый

Когда на непродолжительное время выключается подвод тока. Анод измеряет разность потенциалов, которая рабочей программой сравнивается с изначально заданным потенциалом.

По полученным результатам устанавливается защитная сила тока. При эксплуатации, такой анод не разрушается и поэтому не нуждается в замене на протяжении всего периода эксплуатации бойлера.

Алюминиевый

Это еще один вариант защитного электрода, покрытый алюминиевым напылением. Он также выполнен в виде обыкновенного прутка с резьбой.

При подогреве воды, расширяется металл, сплав корпуса удлиняется, утрачивая свои характеристики. На поверхности бака образуются микротрещинки. После чего кислород, находящийся в воде начинает окислять металл, вызывая необратимые коррозионные процессы.

Стальной корпус и электрический нагревательный элемент создают гальваническую пару, при этом корпус становится анодом. Для того, чтобы он не разрушался под воздействием воды, изготовители разместили около ТЭНа сплав, в состав которого входит алюминий.

Он берет на себя роль анода — в результате чего весь агрессивный кислород расходуется на его окисление, а емкость остается целой. Алюминиевый анод не дает окисляться элементам бойлера, но он имеет весьма утонченную конструкцию и легко повреждается от механического удара.

Для чего нужен магниевый анод

Магниевый анод

Нержавеющая сталь, из которой обычно изготавливают бойлерные ёмкости для бытовых целей, высоким качеством не обладает. В противном случае цена бойлера была бы заоблачной, и производителю вряд ли удалось бы его продать. К тому же это не цельнометаллический сосуд, а сваренный из нескольких частей. И пусть внутри он будет покрыт эмалью и все сварочные швы тщательно обработаны, но окисление и скопление солей всё равно неизбежно. Тем более перепад температур тоже играет свою роль, взаимодействуя не только с внутренними стенками бачка бойлера, но и с внутренней структурой металла.

Микротрещины, а полностью избежать их появления не удастся никогда, примеси в воде, способные просочиться через целый каскад фильтров действуют разрушительно. И вот тут свои спасательные функции проявляет магниевый анод для бойлера. Деталь небольшая, абсолютно недорогая, зачастую входящая в комплект и совершенно незаменимая.

Именно анод жертвует собой вместо бойлера. Все соли и окислительные элементы в первую очередь оседают на нём, а сам бак остаётся в относительной неприкосновенности, что значительно увеличивает срок его службы.

Почему именно магний?

Демонтированный анод

Этот вопрос волнует многих людей. Тайна состоит в электрохимическом потенциале. У данного элемента, он весьма низкий. Вместе с этим, цена этого металла дает возможность применять его в промышленных объемах, при этом, не завышая цену на бойлер.

Использовать его, как расходный материал намного выгоднее, чем жертвовать емкостью. Универсальность определенных разновидностей современных электродов дает возможность ставить их на агрегаты разных модификаций, например, Аристон, Электролюкс и иных востребованных моделей.

Аналогично они подходят для электроводонагревателя Термекс российской сборки и для бойлеров косвенного нагрева.

Особенности

Анод для водонагревателя представляет собой толстый стержень, сделанный из того же металла, что и бойлер, и установленный в середине емкости оборудования. Крепят его совсем рядом с нагревательным элементом. Это делается для того, чтобы в случае ремонта или осмотра можно было вытянуть и анод, и электрод вместе. Однако имеются и такие модели, где они установлены порознь.

Анод выполняет в нагревателе сразу две функции. Первое назначение, которое считается основным – это защита устройства и некоторых элементов от коррозии. Второе назначение – это своеобразный бонус: он делает накипь на ТЭНе весьма рыхлой, а значит, ее намного легче убирать с поверхности.

Поверхность ТЭНа загрязняют в основном соли кальция и карбонаты. Магниевый анод не может полностью защитить его от этого, но все-таки делает эту проблему не такой страшной. Когда происходит взаимодействие анода и карбонатов, то в результате замещения на самом нагревателе откладываются уже соли магния. Они отличаются очень мягкой структурой. Поэтому их легко можно удалить механическим путем, даже не навредив ТЭНу.

Она значительно продлевает срок эксплуатации, а также делает водонагреватель намного безопасней. Бойлеры с эмалевым покрытием считаются более качественными, чем их конкуренты и служат дольше. У таких моделей есть такие несколько преимуществ, как:

• способность противостоять распаду даже в воде с содержанием азота;
• покрытие неотделимо от металла, которым отделан водонагреватель, за счет этого на поверхности не образовывается коррозия;
• эмаль устойчива к резким перепадам температур.

Впрочем, для защиты от ржавчины этого все равно бывает недостаточно. Вот тут-то и приходит на помощь анод. Казалось бы, зачем анод в нагревателе, если он имеет прекрасную защиту и без этого. Но ведь металл в любом случае начнет ржаветь, особенно в местах сварки. Краска тоже со временем может покрыться мелкими трещинами, и тогда вода через них попадет на металлическую поверхность. В таком случае разрушение наступит очень быстро. Поэтому без дополнительной защиты, такой как магниевый анод, бак уже через несколько лет выйдет из строя. В результате длительной работы на нем могут появиться следы коррозии, но это не страшно, так как резервуар водонагревателя останется невредимым.
