Изоляция подземного газопровода необходима с целью защиты от возникновения локальных очагов коррозии, основной причиной которой служит повышенная влажность грунта, и от блуждающих токов.
Такие токи образуются в грунте в том случае, если инженерные сети проложены близко к силовым кабелям, автомагистралям, железнодорожным путям. Наведённый электрический ток, попадающий на газопроводные трубы, приводит к уменьшению их долговечности. Стальные трубы повреждаются настолько быстро, что утечка газа может возникнуть уже в первый год эксплуатации. Так как потеря газопроводом герметичности приводит к возникновению аварийной ситуации, необходимо заранее продумать защиту подземного трубопровода от неблагоприятных воздействий среды. Перспективным и современным способом изоляции подземных газопроводов являются трубы с ППУ, широкий выбор которых предлагает Уральский Завод Трубной Изоляции.
Особенности изоляции подземных газопроводов пенополиуретаном
Существует два метода изоляции газовой трубы: предварительное нанесение изоляционного слоя в заводских условиях, или защита газопровода уже после монтажа.
Изолированные трубы с заранее нанесённым покрытием считаются наиболее долговечными. Для повышения уровня гидроизоляции при подземной укладке верхний слой защитной оболочки выполняется из полиэтилена. Это обеспечивает оптимальную защиту при укладке в грунт без сооружения каналов и тоннелей. Отсутствие каналов и коммуникационных колодцев позволяет значительно сократить стоимость работ по изоляции газопровода, так как трубы с ППУ можно укладывать прямо в траншею.
Ещё одно преимущество ППУ изоляции — возможность электронного контроля состояния газопровода. В этом случае о возникновении неисправности сразу становится известно обслуживающему персоналу.
Трубы с нанесённой в заводских условиях изоляцией из пенополиуретана уже нашли широкое применение в различных областях, так как отлично защищают инженерные сети не только от потерь тепла, но и от повышенной и нестабильной влажности, появления наружной коррозии и преждевременного разрушения. Дополнительным преимуществом использования таких предварительно изолированных труб является их относительно невысокая цена.
Эксплуатационные и потребительские характеристики стальных труб ППУ
Высокая стойкость к коррозии и потери преждевременного разрушению обусловлена уникальными свойствами вспененного полиуретана. Основное его качество — низкая теплопроводность, поэтому для значительного снижения тепловых потерь достаточно небольшого слоя этого материала. Срок службы пенополимера превышает 30 лет причём с сохранением всех его технических характеристик, то есть эксплуатационный срок ППУ защиты сопоставим со сроком службы самого подземного трубопровода.
Такие изделия имеют высокую устойчивость к действию атмосферной и грунтовой влаги — их водопоглощение составляет менее 2 %, кроме того, функционировать они могут в широком диапазоне температур, их рабочее давление не должно превышать 1.6 Мпа.
ППУ имеет высокую адгезию к стали, поэтому изоляция получается бесшовной, в виде единого монолитного полотна. Пенополиуретановый изоляционный материал отличается высокой прочностью и устойчивостью к механическим повреждениям и ударам, а также хорошо переносит контакт с агрессивной средой. Все эти качества делают стальные трубы ППУ эффективным средством защиты не только сетей отопления и горячего теплоснабжения, но и газопроводов высокой, средней и малой мощности.
Монтаж таких труб не представляет трудностей, а их конструкция проста и надёжна — водогазопроводная или магистральная стальная труба, изоляция из вспененного полиуретана, и защитная оболочка.
УЗТИ, продукция для газовых инженерных сетей
Уральский Завод Трубной Изоляции предлагает трубы различного диаметра со всеми необходимыми комплектующими для прокладки газопровода. Также завод предлагает услуги нанесения покрытия на трубы нужного типоразмера. Три производственных линии по заливке производимого на заводе изолятора позволяют ежедневно выпускать 2 тысячи метров труб различного сортамента, в ассортименте более 9 тысяч наименований продукции. Вся продукция, которую производит завод, изготовлена в точном соответствии с технологическим регламентом, это гарантирует высокое качество изделий и долгий срок службы без замены и ремонта.
Пенополиуретан
Пенополиуретан, как утеплитель трубопровода – экологически чистый и эффективный утеплитель. Характеризуется нейтральным запахом, не подвержен грибку, наделен повышенной стойкостью к вредным средам, не разрушается, полностью безвреден для человека и окружающей среды.
Непосредственно для труб большого диаметра применяется метод напыления, в результате которого формируется бесшовная сплошная изоляция, гарантируется пиковое снижение теплопотерь. Напыление осуществляется на месте производства работ, с применением специального оборудования для теплоизоляции трубопроводов, незамысловатость и быстрота процедуры – явное преимущество. Для работ на трубах незначительного диаметра рассматриваются скорлупы на базе пенополиуретана, обеспечивающие высокий уровень тепловой изоляции, данный способ является доступным по своей стоимости.
Толщина теплоизоляции отопительных систем
Толщина изоляции трубопроводов отопления определяется путем расчета, в основе которого лежат требования нормативной документации.
Произвести данные расчеты непросто
Чтобы получить верный результат нужно запастись терпением и вниманием. Наиболее распространенный метод – это подсчеты по показателям потерь тепла. При этом правила СНИП указывают, что изоляция всех трубопроводов отопления должна быть рассчитана так, чтобы потери тепла не превышали значений, указанных в СНИП
При этом правила СНИП указывают, что изоляция всех трубопроводов отопления должна быть рассчитана так, чтобы потери тепла не превышали значений, указанных в СНИП.
Кроме СНИП толщина изоляции регламентируется Сводом Правил, и он предоставляет более простую методику. Это такие упрощения:
- потеря тепла при нагревании стенок магистрали протекающей средой не такие большие, как в слое наружной защиты, по этим причинам их можно не брать в расчет.
- большинство конструкций изготавливают из стали, а ее сопротивление к проводимости тепла маленькое, поэтому сопротивление стенок конструкции из металла тоже можно не брать в расчет.
Толщину изоляции однослойной конструкции рассчитывают по сложным формулам, их легко можно найти в интернете. При этом нормативы СНИП предлагают разные формулы для определения расчета для круглых труб и для плоской поверхности.
Толщина изоляции в несколько слоев просчитывается формулами, причем это выполняют для каждого слоя отдельно.
Все эти расчеты вести трудно, и дабы сэкономить время многие используют персональный компьютер и специальное программное обеспечение. При этом быстро и успешно получают нужный результат. Предлагаем скачать бесплатную программу для расчета толщины изоляции трубопроводов отопления для windows.
Расчет тепловой изоляции
Смотрите это видео на YouTube
Какие используются материалы для утепления труб

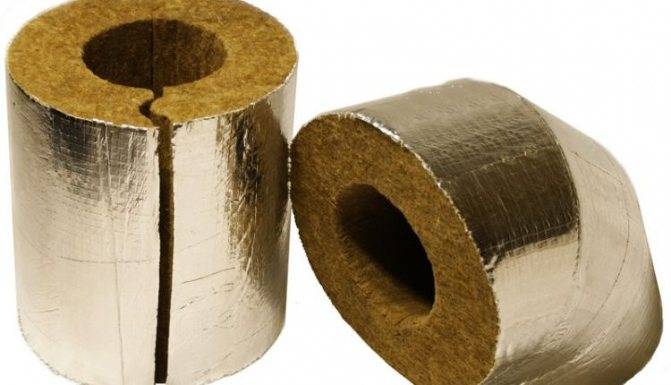

Скорлупы с фольгой для утепления труб.
Минеральная вата – это общее название всех волокнистых теплоизоляционных материалов, для производства которых используются разного рода минералы. В гражданском строительстве применяется только два вида минваты для труб:
- стекловата;
- базальтовая вата.
Стекловата изготавливается из кварца или его производного (стекла). Волокна этого материала длинные и мягкие, они не ломаются, поэтому для изоляции труб стекловолоконной минватой подойдет материал любой конфигурации. Стекловата выпускается в плитах, матах, рулонах и цилиндрах. Если не брать в учет цилиндры (скорлупы), то отличия заключаются только в длине материала. Плиты самые короткие, маты раза в два длиннее, а рулоны самые длинные. Размер зависит от производителя, общего стандарта нет. Толщина от 50 до 150 мм. Каждое из изделий может быть кашированной фольгой.
Минвата для утепления труб в цилиндрах состоит из двух частей – это гильза, внутреннее сечение которой равняется наружному диаметру коммуникаций. Условный проход скорлуп варьируется в пределах от 18 до 1024 мм. Толщина изоляции от 20 до 80 мм, стандартная длина 1 м. Они также могут быть покрыты с наружной стороны фольгой. Общие характеристики для всех стекловолоконных утеплителей:
- лямбда теплопроводности 0,036-0,042 Вт/м*к;
- высокая гигроскопичность;
- класс горючести НГ.
Стекловолоконная минеральная вата для трубопроводов намного легче базальтового утеплителя, соответственно, плотность ее тоже ниже. Базальтовая вата для труб выпускается только в скорлупах и ламельных рулонах – это множество узких прямоугольников (ламелей), наклеенных на основу. Базальт – это вулканическая порода, по сути камень, отсюда и название материала. Каменная вата очень плотная, ее волокна короткие и неэластичные. Они ломаются, а из-за этого образуется пыль. Априори обмотать коммуникации обычной базальтовой плитой не получится, она просто сломается.
Какой материал для утепления труб лучше: пенополиуретан или минеральная вата
Пенополиуретановая изоляция (или скорлупа) специально разработана для металлических и полимерных труб отопления различного диаметра. Представляет собой раскрывающийся кожух со слоем вспененного плотного полиуретана толщиной в несколько сантиметров и внешним покрытием из металлической фольги. В готовое изделие укладывают трубу и плотно закрывают края изоляции. На стыке имеется самоклеящаяся лента, которая плотно закрывает шов и не дает краям расходиться. Утепленные трубы выглядят эстетично.
С помощью пенополиуретановой изоляции обеспечивается надежная защита полимерных и металлических труб от внешнего воздействия. На сегодня это самый востребованный материал для утепления тепловых магистралей в современном строительстве.
Сравнить пенополиуретан и минеральную вату можно изучив характеристики, приведенные в Таблице 2.
| Показатели | Ед. изм. | ППУ | Минвата |
|---|---|---|---|
| Коэффициент теплопроводности | Вт/ м С | 0,033 | 0,049 |
| Кажущаяся плотность | кг/м.куб | 60-80 | 55-150 |
| Прочность при сжатии | Мпа | 0,3 | Не нормируется, сопротивление нагрузкам минимальное |
| Водопоглощение, не более | % | 10 | Не нормируется, сопротивление увлажнению минимальное, постоянная влажность, закладываемая в расчет 4% |
| Эффективный срок службы, не более | лет | 40 | 10 |
| Эксплуатационные расходы (удельная повреждаемость) | повреждений год/100 км | 3-4 | 30-40 |
Напыляемый пенополиуретан
Удобная форма выпуска – двухкомпонентная смесь распыляется из специального прибора через насадку. Применяется на любой наклонной поверхности или в труднодоступных местах складских, чердачных и других вспомогательных помещений. Использование вспененных материалов типа напыляемого пенополиуретана при прокладывании подземных коммуникации не целесообразно. Пористый материал под давлением грунта уплотняется, поэтому теряет свои свойства и становится неэффективным
Монтаж: Термоизоляция напылением в виде снежной пены может производиться не только на поверхности труб, но и на любой промерзающей поверхности. Плотная бела пена образует превосходное сцепление с металлическими (стальными) трубами.
Виды теплоизоляционных материалов
Минеральная вата
Особенно хорошо минвата подходит для утепления трубопроводов большого диаметра
Благодаря своей высокой эффективности очень популярны теплоизоляторы, состоящие из минеральной ваты. Среди их преимуществ можно выделить следующие:
- достаточная степень термостойкости (до 650 С), при этом материал, нагреваясь, не теряет первоначальные механические и теплоизоляционные характеристики;
- химическая стойкость к растворителям, щелочам, кислотам, масляным растворам;
- незначительное водопоглощение – вследствие обработки специальными пропиточными составами;
- минвата считается нетоксичным строительным материалом.
Утеплитель для труб отопления на основе минеральной ваты идеален для теплоизоляции трубопроводов отопления и горячего водоснабжения, проведенных в общественных, промышленных и жилых зданиях. Его часто используют и для монтажа на трубах, подвергающихся постоянному нагреванию, например, на печных дымоходах.
Существует несколько разновидностей теплоизоляторов из минеральной ваты:
- каменная вата – производится из базальтовых горных пород (о ней вы уже прочитали выше);
- стекловата (стекловолокно) – сырьем служит бой стекла или штапельное волокно, изготовленное из кварцевого песка. Стеклянный утеплитель, в отличие от каменного, не настолько термостоек, поэтому сферы, где он может применяться, несколько уже.
Стекловата
Войлочная стекловата для труб
Стеклянный минеральный утеплитель выпускается толщиной 3-4 мкм в рулонах длиной 1550-2000 мм. Стекловата обладает низкой плотностью и может применяться для трубопроводов, температура нагревания которых не выше 180 С.
Утеплитель пригоден для теплоизоляции наземных коммуникаций. Среди его положительных свойств:
- стойкость к вибрации;
- устойчивость к биологическим и химическим воздействиям;
- длительный срок службы.
Пенополиуретан
Изоляция из пенополиуретана
Теплоизолятор из пенополиуретана представляет собой конструкцию жесткой формы, состоящую из ребер и стенок. Отливается утеплитель в производственных условиях методом «труба в трубе». Другое название такого изолятора – теплоизолирующая скорлупа. Он очень прочен и хорошо удерживает тепло внутри трубопровода. Особо стоит отметить, что утеплитель пенополиуретан:
- имеет нейтральный запах и нетоксичен;
- стоек к гниению;
- безопасен для человеческого организма;
- очень прочен, что предотвращает возможные поломки трубопровода, связанные с внешними механическими нагрузками;
- обладает хорошими диэлектрическими свойствами;
- химически устойчив к щелочам, кислотам, пластификаторам, растворителям;
- выдерживает различные погодные условия, поэтому с его помощью можно провести утепление труб отопления на улице.
Но есть у полимерного утеплителя один существенный недостаток – высокая цена.
Вспененный полиэтилен
Цилиндры для изоляции из вспененного полиэтилена
Экологически чистый, безвредный для человека, стойкий к влажности и резким колебаниям температур, вспененный полиэтилен очень востребован в качестве теплоизоляционного материала. Изготавливается в виде трубки определенного диаметра, оснащенной надрезом. Может использоваться для утепления труб отопления, а также холодного и горячего водоснабжения.
Сохраняет свои характеристики при взаимодействии с различными строительными материалами (известь, бетон и пр.).
Другие утеплители
Также доступны еще несколько видов утеплителей:
- Пенополистирол.
Утеплитель изготавливается в виде двух соединяющихся половинок. Соединение происходит способом «шип-паз», что предупреждает образование так называемых «мостиков холода» в теплоизоляционном слое.
- Пенопласт.
Низкая степень влагопоглощения и теплопроводности, длительный срок эксплуатации (50 лет и более), хорошая звукоизоляция и термостойкость, а также устойчивость к воспламенению делают пенопласт незаменимым утеплителем, использующимся в промышленном строительстве.
Пенополистирол, пенопласт, пеноизол, пеностекло – лучшие утеплители для труб отопления
- Пеноизол.
Схож по своим свойствам с пенопластом, отличается лишь тем, что выпускается в жидком виде. При нанесении на трубы не оставляет «пробелов» и обеспечивает после высыхания герметичность системы.
- Пеностекло.
Является абсолютно безопасным утеплителем, так как состоит из стекла ячеистой структуры. Утеплитель безусадочный, прочный и долговечный, негорючий, устойчивый к химическим средам и парам, с легкостью переносит нашествия грызунов.
Утепление труб отопления пеностеклом не представляет сложности даже для новичков, при этом можно быть уверенным в его долгом сроке службы.
Вспененный каучук
Вспененный синтетический каучук с закрытопористой структурой – наиболее универсальный материал для сохранения тепла и холода. Рассчитан на диапазон температур от -200 до +150 °С. Соответствует всем требованиям экологической безопасности.
Применяется как изоляция трубопроводов холодной воды, изоляция труб отопления, часто встречается в холодильных системах и системах вентиляции. Трубы для отопления, проложенные внутри зданий и изолированные каучуком, не требуют установки пароизоляционного слоя.
Внешне похож на вспененный полиэтилен, выпускается также в виде листов и гибких толстостенных труб. Монтаж тоже практически не отличается, за исключением того, что такая тепловая изоляция труб может крепиться на клей.
Как проводятся работы по изоляции трубопроводов
Тепловая изоляция должна осуществляться, согласно действующим нормам и правилам, что гарантирует эффективное энергосбережение и увеличение продолжительности сроков полезного использования
Монтаж теплоизоляции трубопроводов, исходя из статьи, реально производить посредством различных материалов, но с учетом определенных факторов и, прежде всего, от прямого назначения будущей прокладываемой системы.
Например, теплоизоляцию трубопроводов с высокой температурой транспортируемой по нему среды лучше производить с применением цилиндровой изоляции (скорлупой ППУ), дополнительно кашированных фольгированным картоном или фольгой.
Вспененный каучук
Вспененный синтетический каучук с закрытопористой структурой – наиболее универсальный материал для сохранения тепла и холода. Рассчитан на диапазон температур от -200 до +150 °С. Соответствует всем требованиям экологической безопасности.
Применяется как изоляция трубопроводов холодной воды, изоляция труб отопления, часто встречается в холодильных системах и системах вентиляции. Трубы для отопления, проложенные внутри зданий и изолированные каучуком, не требуют установки пароизоляционного слоя.
Внешне похож на вспененный полиэтилен, выпускается также в виде листов и гибких толстостенных труб. Монтаж тоже практически не отличается, за исключением того, что такая тепловая изоляция труб может крепиться на клей.
Изоляция газопроводов
Трубопроводы для горючего вещества небольшого диаметра чаще всего обрабатываются лакокрасочными покрытиями. В то время как газопроводы крупного диаметра нуждаются в лучшей обработке. Она необходима для защиты от коррозии, а также ультрафиолетового излучения. Существуют такие типы изоляции труб:
Битумные мастики с различными добавками, которые могут быть полимерными, минеральными и резиновыми. Отличаются устойчивостью при низких температурах и хорошим сцеплением с трубой.
Главная функция изоляции для газопроводов – защита от коррозийных и химически активных веществ.
Технология утепления труб минватой
Методика установки цилиндрического утеплителя
- Осмотрите поверхность утепляемого элемента, убедитесь, что она целая и сухая. При необходимости устраните утечку. Если на поверхности остался конденсат, сантехническое изделие быстро выйдет из строя.
- Обработайте поверхность антикоррозионным покрытием, можно грунтовкой.
- Половинки минераловатной скорлупы наденьте на трубу со смещением на 10-15 мм и закрепите сначала временно проволокой, а затем специальным фольгированным скотчем. Он продается в любом строительном магазине. Если его нет, воспользуйтесь простой липкой лентой, но эффективность в этом случае немного снизится. Сдвижка частей необходима для перехлеста.
- Сложные участки трубопроводов (углы, повороты, фасоны) утепляйте специальными фигурными элементами. Скотч наматывайте очень крепко, контролируйте, чтобы не оставались незакрытые зазоры.
- Чем больше диаметр скорлупы, тем больше у него частей. Цилиндр диаметром до 50 мм имеет всего один разрез. Для постановки по месту прорези раскройте изделие, установите на трубу и закрепите скотчем.
- Если оболочка состоит из нескольких частей, укрепите их специальными хомутами, вязальной проволокой или металлической лентой.
Технология монтажа мягкой минваты
Утепление надземных труб выполняется в такой последовательности:
- Осмотрите поверхность образца и при необходимости доработайте его, как в предыдущем случае.
- Обклейте трубу фольгированной липкой лентой, располагая ее по спирали.
- Плотно намотайте утеплитель, контролируя отсутствие зазоров между стыками.
- Зафиксируйте изолятор сантехническим скотчем. Зазоры между витками ленты не допускаются. В них может попасть вода и со временем повредить систему.
- Гидроизолируйте изделие рулонным материалом, обычно для этой цели используют рубероид. Фиксируется он проволокой.
Порядок работы следующий:
- Выройте траншею шириной 60 см и глубиной на 5 см больше расчетной.
- На дно траншеи насыпьте слой песка толщиной 10-15 см, разровняйте и уплотните.
- Соберите на поверхности трубопровод, утеплите его, как в предыдущем случае. Проконтролируйте, чтобы минвата и скотч не болтались. Такая обработка обеспечит целостность изолятора даже под действием нагрузок при весенних и осенних подвижках почвы.
- Положите собранное изделие в траншею и засыпьте землей.
Работа выполняется следующим образом образом:
- Намотайте на трубу провод для обогрева.
- Сверху положите стекловату в рулонах и закрепите мягкой проволокой.
- Гидроизолируйте покрытие.
- Подсоедините провода к розетке.
- Засыпьте траншею землей.
- Если труба расположена в доме под полом, гидроизолировать изделие необязательно.
https://youtube.com/watch?v=ZjBKrFVWbE8
ВУС ГОСТ 9.602 2005
Развитие сферы создания материалов для изоляции не стоит на месте. Ученые все время ведут разработки и дали возможность создать новые стройматериалы и технологии наложения защиты на них.
Это существенно продлевает срок использования изделий. Таким образом, появились трубы с весьма повышенной защитой.
Изоляция весьма усиленная ГОСТ 9.602 2005 очень эффективно проявила себя на практике. На этот момент такой норматив становится гарантией высококачественного изделия, которое по имеющимся характеристикам выше остальных аналогичных вариантов.
Данный вид материалов с двух и трехслойной отделкой используют в разных магистралях, и это позволяет снизить расходы на ремонтные мероприятия и работы, связанные с откапыванием поврежденного трубопровода.
Кроме изоляции трубопроводных систем, также используется усиление отводов. Суть в этом случае заключена в том, что антикоррозийное покрытие кладут на скрепляющие детали магистралей. Объем этих элементов не должен быть больше 53 см.
Как вычислить оптимальную толщину утеплительного слоя
В расчете оптимальной толщины утеплителя используют многоступенчатые сложные формулы. Для утепления домашних коммуникаций они вряд ли будут полезны. Здесь больше пригодятся справочные данные из специального Свода Правил по проектированию тепловой изоляции или СП 41-103-2000. Этот документ содержит необходимые таблицы соотношений диаметра трубопровода и толщины теплоизоляции для таких труб (в зависимости от планируемого температурного режима эксплуатации магистрали).
Последний нюанс при расчете толщины теплоизоляции для труб – это поправка на будущую усадку минеральной ваты. Коэффициент усадки материалов является справочной, неизменной величиной для каждого вида утеплителя. Для расчета необходимой толщины с поправкой на коэффициент есть специальная формула.
Однако если вы никогда не сталкивались с подобными расчетами, то лучше воспользоваться специальной программой для windows или онлайн калькуляторами на тематических сайтах.
Для расчетов вам понадобятся: значение величины диаметра труб, коэффициент уплотнения материала (табличное значение) и требуемое значение толщины утеплителя по таблице из Свода Правил.
Как утеплить трубы в подвале своими руками
Следует заранее задуматься, как и чем утеплить трубы в подвале частного дома, как утеплить столбчатый фундамент и какой теплоизоляционный материал использовать для различных материалов. Требования к используемым материалам должны учитывать легкость монтажа изоляции, длительный срок эксплуатации, водоотталкивающие характеристики, экологическую и пожарную безопасность материала.
Никаких сложностей в работе у вас возникнуть не должно, с данным вопросом под силу справиться любому. Никаких особых навыков или специального инструмента для утепления труб в подвале не потребуется. Ознакомьтесь с видео инструкцией в конце статьи по данной теме, и вам станут понятны этапы утепления канализации. Главное соблюдать аккуратность при выполнении всех ремонтных работ.
Стекловата, минеральная вата
Проверенные практикой эксплуатации изоляционные материалы. Отвечают требованиям СП 61.13330.2012, СНиП 41-03-2003 и нормам пожарной безопасности при любом способе прокладки. Представляют собой волокна диаметром 3-15 мкм, по структуре близкие к кристаллам.
Стекловата изготавливается из отходов стекольного производства, минвата из кремнийсодержащих шлаков и силикатных отходов металлургии. Различия их свойств незначительны. Выпускаются в виде рулонов, прошивных матов, плит и опрессованных цилиндров.
Монтаж
Трубу оборачивают или обкладывают ватой, обеспечивая равномерную плотность заполнения по всей поверхности. Затем изоляцию, не слишком передавливая, фиксируют с помощью вязальной проволоки. Материал гигроскопичен и легко намокает, поэтому изоляция наружных трубопроводов из минеральной или стеклянной ваты требует установки пароизоляционного слоя из материала с низкой паропроницаемостью: рубероида или полиэтиленовой пленки.
Поверх него размещается покровный слой, препятствующий проникновению осадков – кожух из кровельной жести, оцинкованного железа или листового алюминия.
Где требуется изоляция труб
Изоляция труб отопления, подвода горячей и холодной воды необходима, если магистрали проходят под землей, на открытом пространстве, в подвале или на чердаке многоквартирных, частных домов. Утеплитель для труб отопления на открытом воздухе позволяет справиться со многими минусами физико-химических свойств материала магистрали и недостатками монтажа системы.
Полимерные трубы отопления более устойчивы к коррозии, но и они требуют защиты от промерзания, физических повреждений, истирания и т.п. Металлические трубы, несмотря на жесткость, прочность, могут быстро заржаветь и прийти в негодность. Кроме того, металл является проводником тока, обладает хорошей теплопроводностью, что для труб отопления и ГВС является большим минусом. Изоляция позволяет устранить эти недостатки и сберечь температуру теплоносителя. Чем воспользоваться для утепления труб, каждый решает по собственным возможностям.
Материалы, снижающие теплоотдачу труб отопления, используются в строительстве повсеместно. Сегодня производители предлагают огромный ассортимент теплоизоляционных материалов, которые можно применять без специальных инструментов и умений.
Требования к изоляции
Тепловая изоляция труб предусматривает под собой ряд технических нормативных документов, соблюдение которых обязательно при проектировании, монтаже и эксплуатации инженерных систем жилых и общественных зданий, и прочих объектов различного назначения.
Более подробная информация изложена на сайте:
https://www.ktto.com.ua/norm/teplo_pot
Следует отметить, что под промышленной теплоизоляцией имеется ввиду теплоизоляция трубопроводов, емкостей, а также оборудования и резервуаров.
Термоизоляцию осуществляют для предупреждения охлаждения присутствующей в трубах жидкости либо во избежание формирования на оборудовании конденсата. Если теплопотери не столь важны, то данный технологический процесс необходим для соблюдения ТБ.
Различные версии изоляторов рассматриваются для изоляции труб, используемых для транспортировки газа.
Теплоизоляцию газопровода осуществляют посредством специального лака или краски, но обычно прибегают к современным защитным материалам, отвечающим всем предъявляемым для этого требованиям, а именно:
- изолятор для газопровода должен быть наделен потенциалом монолитного, равномерного его устройства на трубу;
- материал для теплоизоляции трубопровода должен характеризоваться низким коэффициентом водопоглощения и обладать высокими гидроизоляционными качествами;
- предохранять конструкцию от разрушительного ультраизлучения.
Использование теплоизоляционных материалов в специфических условиях
Решая задачу по утеплению труб с использованием современных материалов, во внимание необходимо принимать не только их свойства, но также учитывать условия окружающей среды. При утеплении коммуникаций, пролегающих на чердаке, следует принимать во внимание, что в этих помещениях преобладает высокая продуваемость и значительный уровень влажности
При резком похолодании на чердачном этаже могут присутствовать отрицательные температуры
По этой причине важной задачей становится предотвращение появления «мостиков холода»
Использование базальтовой ваты или напыляемого пенополистирола на чердаке является наиболее оптимальным вариантом утепления коммуникаций
Важной задачей является выполнение на чердачном этаже грамотной пароизоляции
Если говорить про алюминиевую фольгу, то отдельно в качестве теплоизоляции она не используется по причине высокой теплопроводности. Однако часто её применяют как дополнительный слой или используют для обмотки. Такое решение обеспечивает возможность сохранить температурные показатели транспортируемых по трубам теплоносителей.
При монтаже теплоизоляции труб во время обустройства дачных построек лёгкого типа на грунтах, которые отличаются нестабильностью, от материалов требуется, чтобы они обладали небольшим весом. Например, такой популярный теплоизоляционный материал, как базальтовая вата является более тяжелым по сравнению со своими кварцевыми аналогами. По этой причине его нередко называют «каменной» ватой. Пенопласт по сравнению с ней более легкий теплоизолятор. Поэтому для теплоизоляции коммуникаций, проложенных в легких деревянных дачных домиках, следует применять именно его.
Чтобы избежать сложностей при утеплении труб в частном доме, лучше всего при прокладке коммуникаций использовать изолированные трубы и применять самоклеющуюся изоляцию. С целью устранения ошибок, допущенных при выполнении теплоизоляционных работ, можно использовать дополнительную обмотку. Часто специалисты применяют алюминиевый скотч.
На рынке в большом ассортименте предлагаются жёсткие полуцилиндрические утеплители. Их особенность заключается в том, что их можно использовать для труб определенной формы. Поэтому применять их для широких и узких труб довольно проблематично.
Выбирая материал для теплоизоляции труб, которые располагаются на смежных участках, например, между системами отопления, водопровода и дымоотводами, специалисты в сфере теплоизоляции рекомендуют использовать такой утеплитель, как минеральная вата. Этот материал следует применять в наиболее удобной для владельца объекта форме.
Правила выбора утеплительных материалов
Специалисты рекомендуют учитывать ряд нюансов:
- Область прокладки магистрали. Контуры в помещении удобнее укрывать легкими пенопластовыми модулями или минватой.
- Проблемы с грызунами, плесенью. Металлические листы, краска, стекловата противостоят мышам и крысам. Остальные материалы грызуны применяют для своих гнезд.
- Сложность формы магистрали, ее размер. Чем больше сложных узлов, изгибов, поворотов, тем более гибким и прочным должно быть покрытие. Пенопластовые и другие готовые модули тут не годятся, лучше краска или минвата.
- Показатель предельного нагрева. При сокрытии контуров в стяжку пола, стеновые панели нужно обеспечить прочность утеплителя. Чаще всего для теплых полов применяют полиэтилен – гидрозащитный утеплитель выдержит нагрев до +55 С без деформации.
Учитывать надо простоту монтажа. Например, дисперсными смесями и красками удобнее работать на сложных узлах, однако ППУ распыляют специальным прибором – проще брать краску. Если магистраль расположена в зонах с нестабильным грунтом, имеет стыковые соединения, практичнее применять полиэтилен и пенопласт.
Альтернатива утеплению
Существуют определенные способы, которые помогут избежать аварии на водопроводе. Их можно свести к следующим позициям:
- Из магистрали трубопровода полностью удаляется вся жидкость. Если в системе нет воды, то и не возникнет подобная проблема. Этот способ можно использовать в том случае, если проживание в доме носит сезонный характер. При отсутствии воды конструкция не промерзнет.
- Обеспечение постоянной циркуляции воды. Такую ситуацию можно обеспечить, если слегка приоткрыть водоразборный кран. Это особенно необходимо делать, если в силу сложившихся обстоятельств, приходится да 1-2 дня куда-то уехать.
- Использование ресивера. Его устанавливают на сети сразу же после насоса. Это обеспечит постоянство давления и убережет от замерзания.
Гидроаккумулятор для трубопровода
Требования к термоизоляции для водопроводных труб
Термоизоляция труб предназначена для выполнения двух ключевых взаимосвязанных задач:
— Предохранение водопровода от падения в нем температуры ниже нулевой отметки – во избежание замерзания воды, влекущего потерю работоспособности системы и разрыва труб.
— На участках с принудительным обогревом – минимизация тепловых потерь для эффективной и экономичной работы нагревательного кабеля.
Качественный утеплитель должен отвечать седлающим критериям:
- На первое место, безусловно, следует поставить его термоизоляционные качества. Чем ниже коэффициент теплопроводности, тем эффективнее сохраняется тепло, тем тоньше можно предусматривать слой термоизоляции.
- Водопровод в автономной системе преимущественно располагается в земле, то есть в условиях влажной грунтовой среды. Значит, термоизоляция должна обладать устойчивостью к влаге, лучше всего – гидрофобностью. Промокший утеплитель всегда резко теряет в своих термоизоляционных качествах. Нуждаются в защите от влаги и те участки трубопроводов, что проходят на открытом воздухе. Не все материалы в равной степени соответствуют этому критерию. Но это отчасти решается заключением утепленных труб в водонепроницаемую оболочку или кожух.
- Грунт очень часто насыщен весьма агрессивными химическими соединениями. Значит, и сам утеплитель, и защищающий его слой должны быть инертными к подобному воздействию.
- Важным критерием является механическая прочность материала. Слой утепления в земле будет испытывать нешуточное давление грунта. На открытых участках нельзя исключать внешние механические воздействия.
- Прокладка водопровода, тем более – на заглубленных участках, делается с расчетом на многолетнюю эксплуатацию. Это говорит о необходимости выраженной долговечности утеплительного материала.
- Хорошая современная термоизоляция не должна вызывать сложностей в монтаже. Очень часто при создании системы водоснабжения применяют готовые решения – уже утепленные трубы, которые остается только смонтировать в общую магистраль, и после этого утеплить стыки.
- Безусловно, важным критерием всегда остается доступность материала – и в плане предложения магазинах, и в плане стоимости. Но здесь следует сразу заметить, что качественные современные предварительно изолированные трубы априори не могут быть дешевыми.
Теперь посмотрим, какие материалы используются для утепления водопроводных труб.
