Буржуйка на отработке

Печь-буржуйка из плохого газового баллона

Газовый баллон имеет практически готовую форму для хорошей буржуйки.

Буржуйка из плохого баллона

  • Верх баллона с краном срезается, и на это место впоследствии приваривается заглушка.
  • В донной его части вырезается квадратное отверстие, которое будет служить входом в топку. Вырезанную часть также не следует выбрасывать. Ее обваривают, и, таким образом, полотно для дверцы будет готово.
  • К ней закрепляется замок-ручка, и дверца устанавливается на приваренные петли.
  • На стенке баллона, которое будет дном будущей печки делаются отверстия — они сами по себе будут исполнять роль колосника.
  • Под ними сваркой закрепляется короб, изготовленной из более тонкого металла. Это будет зольник, для сброса отходов от сгоревших дров, одновременно играющий и роль поддувала. К зольнику тоже необходимо закрепить дверцу.
  • После этого привариваются ножки — их можно сделать из металлического уголка или труб.
  • В верхней задней части буржуйки вырезается круглое отверстие, в него вваривается дымоходная труба.
  • Если есть необходимость, сверху можно устроить и варочную панель. Для этого на верхней части баллона достаточно приварить рамку из стальной арматуры. На такой варочной панели вполне можно разместить два предмета – например, для приготовления пищи и подогрева воды.

Опытом, как сделать буржуйку своими руками из баллона с вертикальным его расположением, делится на видео один из домашних мастеров:

Переделываем буржуйку для работы на отработке

Владельцы обычной буржуйки, решившие перейти на отопление отработанным маслом, могут внести в конструкцию уже имеющегося агрегата некоторые изменения. Выясняя, как переделать обычную буржуйку под отработку, следует учесть принципы работы этого агрегата, т. е. обеспечить камеру вторичного сгорания и доступ воздуха в обе камеры. Вот один из вариантов такой переделки:

    1. Сварить из листового железа бак для отработанного масла.
    2. Прорезать в печке отверстие для подачи воздуха.
    3. Установить задвижку, которая будет регулировать поступление воздуха в топливный бак.
    4. Вместо дымоходной трубы поставить трубу с отверстиями для воздуха.
    5. Сделать камеру вторичного сгорания со съемной верхней частью.
    6. Присоединить камеру вторичного сгорания к трубе с отверстиями.
    7. Установить дымоходную трубу.

Разумеется, поддувало обычной буржуйки при переходе на отработку должно быть закрыто, чтобы обеспечить правильную тягу. При желании поддувало и люк буржуйки, через который загружаются дрова или уголь, можно просто заварить. В этом случае масло будет подаваться в печь через вьюшку. Через это же отверстие осуществляют и розжиг масла. Однако, более удобным вариантом загрузки топлива, вероятно, будет возможность вынимать топливный бак из буржуйки. В этом случае имеет смысл подумать о создании универсальной печки, в которой используется отработанное масло или дрова.

На этой схеме наглядно продемонстрирован один из вариантов устройства буржуйки на отработке. Чем точнее соответствие готового агрегата рекомендациям инженеров, тем лучше будет работать печка

Основные особенности конструкции

Изделия на масле являются, в первую очередь, привлекательными тем, что данный вид топлива является невероятно доступным и дешевым. Он скапливается в большом количестве в гараже практически каждого автовладельца. Поэтому нередко удается получить топливо в необходимом объеме совершенно бесплатно.

Буржуйка может быть приобретена или создана самостоятельно. Наиболее часто люди, у которых уже имеется данная печь, работающая на дровах, желают произвести ее усовершенствование своими руками, в результате чего в качестве топлива будет выступать сама отработка, или же допускается совместное использование этих видов топлива.

Принцип действия таких печей считается достаточно простым. Для этого в нижнюю емкость буржуйки наливается масло в нужном количестве, после чего оно поджигается. Как только масло нагреется, начинается процесс испарения, а получаемые пары смешиваются и выходят из горелки. Далее огонь перемещается вверх печки, что приводит к выделению очень большого количества тепла.

В печке на масле можно регулировать интенсивность горения, для чего используется крышка горловины, находящаяся в нижней части конструкции. Если возникает необходимость оперативно разогреть холодное помещение, эту крышку нужно полностью открыть. Чтобы поддерживать оптимальную температуру в помещении, крышка должна быть приоткрыта на несколько миллиметров.

Изделие, работающее на отработке, нуждается в специализированном дымоходе, к которому предъявляется достаточно много требований. Это обусловлено тем, что его высота должна быть примерно 4 метра, а диаметр не может быть меньше 10 см. Желательно, чтобы в трубе полностью отсутствовали части, располагаемые горизонтально. Чтобы получить хорошую тягу и не допустить образования конденсата на дымоходе, нужно своими руками выполнить его изоляцию на улице.

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

  • стальная труба диаметром 100 м, длиной 2000 мм;
  • вентиль с резьбой ½ дюйма;
  • стальной уголок с полкой 50 мм, метр или немного больше;
  • хомуты;
  • петли;
  • кусок шланга для подачи топлива;
  • автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
  • еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

  1. спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
  2. вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
  3. из стального листа делаем дно камеры дожига;
  4. из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
  5. готовую горелку вваривают в дно камеры дожига;
  6. из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
  7. для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
  8. выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
  9. на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
  10. трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

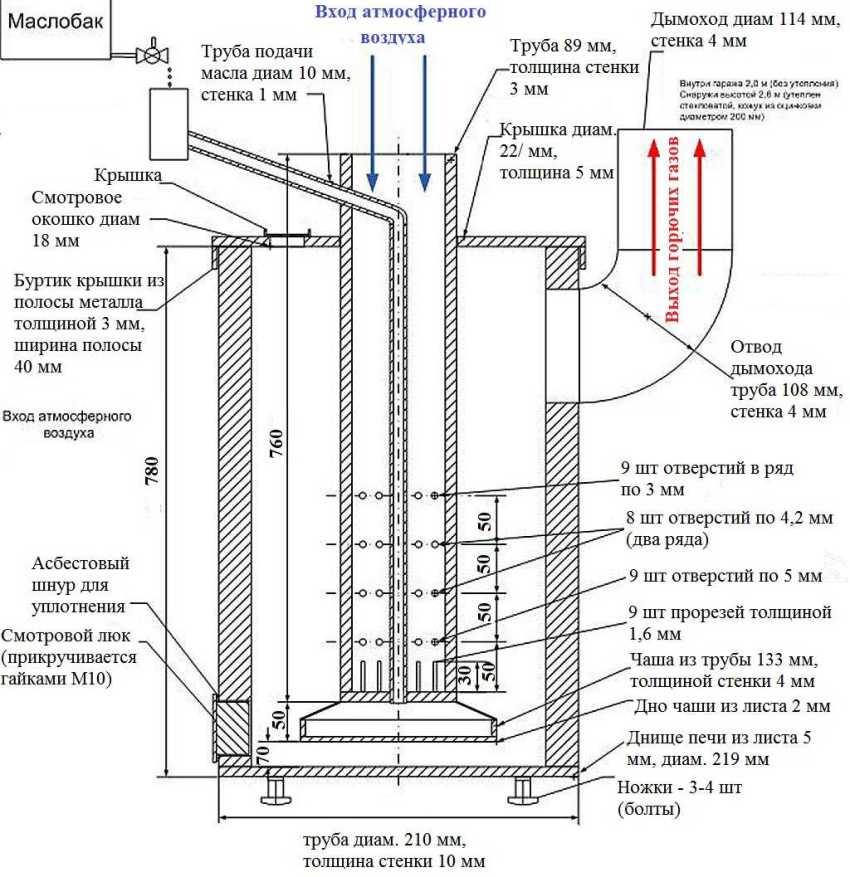

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

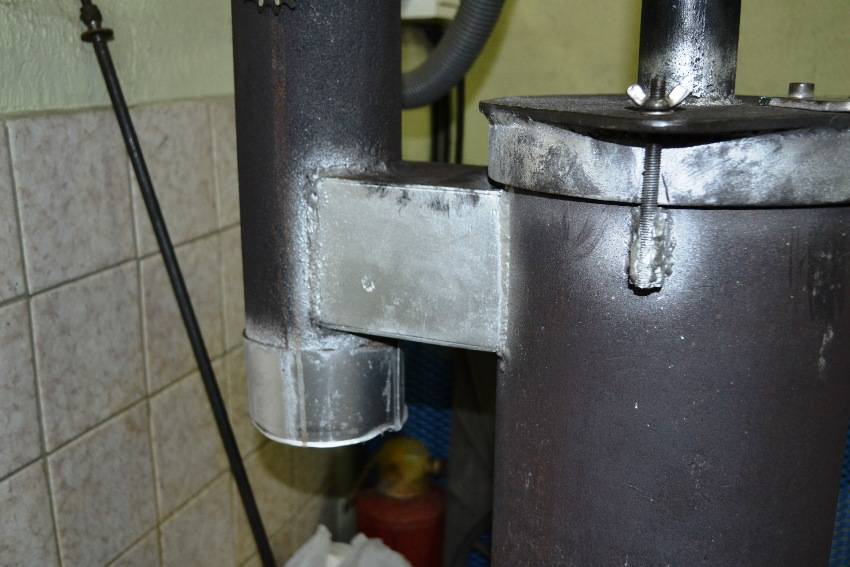

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Принцип действия буржуйки

Работа буржуйки основана на явлении пиролиза. У такой печи, где топливом является отработка масла, есть 2 основных отделения: бак и камера сгорания, находящиеся на разных уровнях. Первое предназначено для заливки отработки и ее сгорания.

В другом отделении, расположенном выше, происходит дожиг продуктов горения отработки, смешанных с воздухом. На первом этапе температура относительно умеренная, а на втором намного выше — до 800⁰.

При изготовлении такой печи главная задача — сделать так, чтобы воздух поступал в оба отделения. В первую камеру он попадает через отверстие, предназначенное для загрузки жидкого топлива. Отверстие оборудовано специальной заслонкой, посредством которой регулируют объем подачи воздуха.


Несмотря на то что конструкция печи очень простая, к дымоходу буржуйки предъявляются повышенные требования. Для эффективного отведения продуктов сгорания нужно заготовить прямую трубу диаметром более 10 см и длиной более 400 см. Изгибы и горизонтальные участки крайне нежелательны. Кроме прямого предназначения труба также выполняет роль остаточного теплообменника

Доступ воздуха во второй бак обеспечивают отверстия диаметром около 9 мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как формой, так и размером, но принцип действия один.

Мощность печи-буржуйки пропорциональна объему нижнего бака. Чем он объемней, тем реже придется добавлять отработку. Иногда эту емкость делают очень массивной, вмещающей около 30 л использованного масла.

Усовершенствование простой конструкции печки на отработке предоставило возможность изобрести агрегат для обустройства гаража, в котором приятно будет помыть руки горячей водой, или небольшой частной баньки:

Галерея изображений

Фото из

Увеличенная камера дожига отработки

Нижняя камера в виде выдвижного ящика

Удобная схема для заливки отработки

Практичный бак для горячей воды

Как сделать печь на отработке из газового баллона

Печка на основе газовых, кислородных либо же углеродных баллонов – наиболее проста для изготовления своими руками. У баллонов толстые стены, что сделает печку долгоиграющей, кроме того, печка на газовом баллоне сможет отопить помещение до 90 квадратных метров. Ее не нужно будет оснащать системой принудительной подачи воздуха, масло же поступит в нее само

Обратите внимание, что высота контура должна соответствовать источнику горения, размещенного внутри. Чтобы изготовить такую модель своими руками вам понадобится следующий перечень материалов:

  1. Дымоходные трубы с диаметров внутри 10 см и стенками толщиной по 2 мм и длиной по 4 мм.
  2. Емкость для топлива на 8–15 литров.
  3. Трубки для горелок.
  4. Электроды и аппарат для сварки.
  5. Напильник.
  6. Болгарка.
  7. Уголки из стали.
  8. Дрель и сверла.
  9. Рулетка с уровнем.

Теперь, когда все готово, можно приступать к работе. Бесшовный баллон емкостью 50 л и толщиной стенок по 1,5 см, но не более

Важно, чтобы температура кипения была порядка 300 градусов, а температура в камере выше 600 соответственно

Чтобы избавиться от запаха одоранта, характерного для газового баллона, нужно вынести его на улицу и слить конденсат, а потом несколько раз ополоснуть водой. После этого его заливают водой до горла, ставят вертикально на поддон либо же закапывают в землю так, чтобы он оставался в вертикальном положении.

Верхнюю часть баллона срезают болгаркой, при первом надрезе вода начинает стекать. Когда она стечет, продолжайте делать надрезы. Итак, нижнюю часть баллона мы применим в качестве камеры, а срезанную верхнюю часть – в качестве крышки для печи.

Внизу к баллону привариваем печные «ножки» в виде стальных двадцатисантиметровых уголков. А вверху делаем отверстие, которое послужит для протяжения вытяжной трубы.

Также нам потребуется дымоходная тонкостенная труба, она будет работать как вытяжка. Ее диаметр должен быть порядка 10 см, а длина – от 4 м. Вставьте трубу в отверстие и приварите, соблюдая вертикальное положение. Кроме этого отверстия, нужно сделать еще одно, прикрыв пластиной, чтобы можно было регулировать процесс подачи воздуха.

Обратите внимание, что дымоход должен быть расположен строго по вертикали, с помощью уровня следует проконтролировать это. Затем сверлим небольшое отверстие через 10 см от предыдущего с диаметром до 3 мм, а через несколько миллиметров – еще такое же

Всего подобных отверстий в итоге должно быть 10. Также здесь же, на трубе просверлите еще одно отверстие под новую трубу с диаметром до 6 см и длиной от 2 до 4 м. Ее нужно вставить параллельно уровню пола и приварить

Затем сверлим небольшое отверстие через 10 см от предыдущего с диаметром до 3 мм, а через несколько миллиметров – еще такое же. Всего подобных отверстий в итоге должно быть 10. Также здесь же, на трубе просверлите еще одно отверстие под новую трубу с диаметром до 6 см и длиной от 2 до 4 м. Ее нужно вставить параллельно уровню пола и приварить.

Отрезанную часть баллона мы будем использовать в качестве емкости для заливания переработанного масла. Помните, что нельзя заливать неочищенное масло, чтобы не спровоцировать пожар или взрыв.

В верхней съемной части баллона при желании можно присоединить так называемый поднос для подогрева готовых блюд. Чтобы его сделать, возьмите стальной лист, вырежьте из него квадрат или прямоугольник и приварите к крышке или же на трубе, которая находится параллельно уровню пола.

Печь работает следующим образом: отработка наливается в размере двух третей емкости баллона, потом поджигаете бумагу, кладете ее сверху и закрываете печь. Когда температура горения увеличится, пары начнут самовозгораться. Помните, что масло в работающую печку подливать нельзя. Также нельзя вместо масла использовать керосин или бензин.

Чтобы очистить печку после работы, снимите верхнюю часть и постучите крышкой по баллону, чтобы сажа оттуда выпала.

Последовательность сборки

Буржуйка на отработанном масле порадует быстрой сборкой. Её можно сварить из остатков старого газового баллона или любой другой металлической ёмкости подходящего диаметра. Также возможна сборка из листового железа с предварительным раскроем, приданием ему нужной формы и сварки. Первая задача – соорудить первичную камеру сгорания. Её диаметр составляет 344 мм, высота – 115 мм. К нижней части приваривается герметичное днище.

Хорошо собранная буржуйка обеспечит хорошую теплоотдачу при достаточно скромном потреблении масла.

Сама печка устанавливается на металлические ножки любой конструкции. В нашем случае они изготавливаются из металлического уголка и имеют высоту 100 мм. Всего ножек четыре – буржуйка на масле (отработке) должна стоять на рабочей поверхности максимально устойчиво, так как внутри неё полыхает жидкое горючее.

Далее нам необходимо сделать крышку, плотно надевающуюся на основную часть первичного бака нашей буржуйки. Она не плоская – это кусок трубы диаметром 352 мм с приваренным к ней круглым листом аналогичного диаметра. В верхней части вырезаются два отверстия – одно диаметром 100 мм, служащее для приварки трубки с отверстиями, а второе диаметром 60 мм, служащее для заправки агрегата отработкой и регулировки подачи воздуха.

Крышку для заправки буржуйки отработкой и регулировки подачи воздуха изготавливаем из металла и садим на заклёпку.

Следующая часть – вертикальная трубка высотой 360 мм и диаметром 100 мм. В ней необходимо просверлить 48 отверстий – 6 рядов по 8 отверстий в каждом, в своеобразном шахматном порядке. Первый ряд отстоит от нижней части трубы на 20 мм, последний – в 55 мм от верха. Диаметр отверстий для подачи в буржуйку вторичного воздуха составляет 9 мм. Здесь будет сгорать отработка, поэтому воздуха нужно много.

Следующий этап изготовления буржуйки на отработке – создание вторичной камеры. Её диаметр составляет 352 мм, для её постройки понадобятся две крышки, верхняя и нижняя. Делаем в обеих крышках отверстия диаметром 100 мм, но не в центре, а в 110 мм от центра (ближе к боковине). К верхней привариваем изнутри стальную перегородку длиной 330 мм и высотой 70 мм. Свариваем буржуйку для сжигания отработки в единое целое, следя за тем, чтобы отверстия в крышках находились не друг над другом, а на противоположных сторонах. К верхней крышке привариваем патрубок дымохода высотой 130 мм и диаметром 100 мм.

Окончательная сборка

У нас в руках три части нашей буржуйки:

  • Первичная ёмкость со съёмной крышкой и отверстием для заливки отработки.
  • Трубка с отверстиями для забора вторичного воздуха.
  • Вторичная камера сгорания с патрубком под дымоход.

На окончательном этапе сборки свариваем между собой крышку первичной камеры сгорания (крышка должна оставаться съёмной), трубу с отверстиями и вторичную камеру. Теперь всё готово для проведения испытаний.

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

  1. Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
  2. Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
  3. Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
  4. На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
  5. Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
  6. Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
  7. В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
  8. При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

Расход топлива и экономическая целесообразность

Способом повышения эффективности печи на отработке является принудительная конвекция воздуха. Она осуществляется с помощью вентилятора, нагнетающего прохладный воздух к верхней камере трубы. Забирая часть тепла у печи, воздух обогревает помещение и одновременно охлаждает камеру, продлевая срок службы металла.

Перекрытие же дымохода приведет к тому, что горение пойдет с жирным чадом, который пойдет в помещение через вентиляционные отверстия в камере сгорания. Поэтому, заливать масло в печку нужно столько, чтобы его хватило как раз на планируемое время пребывания в гараже.

https://youtube.com/watch?v=y1hpx1gioWc

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Статья по теме:

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

  • болгарка с отрезным и шлифовальным кругом;
  • листовой металл и трубы;
  • сварочный аппарат и электроды;
  • уголки металлические;
  • краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.
