Греющий кабель для борьбы с ледяными пробками
Современным и довольно эффективным решением того, как утеплять трубы канализации считается использование греющего кабеля. При этом укладка такого нагревательного элемента может выполняться как снаружи, так и внутри канализационного трубопровода.
Использование активного способа утепления позволило укладывать сточные трубы не глубже 50 см. Но такая система будет зависеть от наличия электроснабжения, работа которого в зимний период не всегда бывает стабильной.
Если будет отдано предпочтение инновационному утеплению трубопровода, то следует понимать, что существует саморегулирующее обогревательное оборудование и обычный греющий кабель. В случае со стандартным кабелем он обогревает трубы неравномерно по всей поверхности и поэтому нужно больше электроэнергии.
Работа саморегулирующего кабеля происходит циклами и нагревает только те участки трубопровода, которые имеют очень низкие показатели температуры. Поэтому, даже несмотря на достаточно высокую цену изделия, оно быстро оправдается благодаря экономии электричества.
С целью большей экономии очень часто используют комбинацию нескольких способов утепления. Самые опасные участки обогревают с помощью греющего кабеля, а весь остальной трубопровод утепляют при помощи более дешёвой теплоизоляции.
https://youtube.com/watch?v=erXfaZc0WwI
Критерии выбора теплоизолятора
Отдавая предпочтение одному из видов утеплителя, учитываются следующие нюансы:
Способ прокладки системы водопровода
Здесь важно понимать, что в зависимости от места укладки: под землей или на поверхности, применяются разные способы утепления и используемые материалы. Постоянное или сезонное использование водопроводной конструкции
Если водопровод сделан на даче, тогда это потребуется утеплитель, чтобы не допустить разрыва труб или установить рессивер
Для постоянного места жительства потребуется серьезная теплоизоляция всей системы трубопровода. Коэффициент теплопроводности материала, из которого произведены трубы. Пластик дольше сохраняет тепло, металл сильнее и быстрее нагревается. Устойчивость материала к воздействию УФ-лучей, нагреванию, влаге, горению. Данные технические показатели учитываются, при понимании какой защиты требует трубопровод. Долговечность. Этот критерий влияет на периодичность, с которой придется менять утеплительный материал. Стоимость.
Способы утепления водопроводных подземных труб
Существует два основных способа утепления водопроводных труб:
- с помощью установки утеплителя. Утепление происходит отчасти и за счет воздуха, поскольку трубу от замерзания спасает и теплый воздух, идущий снизу вверх, а вверху материал закрывает конструкцию от холода, для этого она содержится в цилиндрическом утеплителе;
- посредством установки греющего кабеля, датчиков и аппаратов оповещения.
Еще есть третий, менее распространенный способ утепления при помощи высокого давления. Для этого применяют специальный ресивер для нагнетания давления из погружного насоса, и врезают в водопровод. Но здесь обязательно нужно установить обратный клапан.
Чтобы наверняка быть уверенным в том, что водопроводная труба под землей хорошо утеплена, изоляция должна быть уложена правильно, а траншея должна быть глубокой.
Утепление трубы своими руками: ход работы
Трубу нужно обернуть материалом и зафиксировать его клейкой лентой. Сверху размещаем защитный слой из рубероида или другого прочного материала.
Детали материала утепления нужно соединить на трубе посредством стыков, которые вырезаны по краям и дополнительно зафиксировать скотчем.
Наиболее надежный материал для обогрева труб поз землей – это греющий кабель, несмотря на свою высокую стоимость. Его можно устанавливать на глубине даже от 50 см до 2 м, что избавит вас от необходимости рыть глубокую траншею.
Кабель следует обмотать по трубе через каждые 10 см, а через 15 см он должен быть зафиксирован клейкой лентой. Сверху его тоже нужно покрыть изоляцией. В некоторых случаях кабель размещают не только снаружи трубы, но и внутри, но это сделать своими руками крайне сложно.
Установите температурные датчики в количестве порядка 3-4 штук по длине водопровода. Они помогут наладить систему автоматического подогрева и ручного управления. Подобная система обеспечит вас водой независимо от времени года.
Стоимость греющего кабеля составляет около 500 рублей за метр, а потребляет он от 10 до 20 Вт энергии. Если ваш водопровод не слишком длинный, это будет для вас лучшим решением.
Также можно наладить систему утепления с помощью воздуха, но здесь предварительно следует создать особые условия для водопроводной системы. Так, трубы в таком случае должны перемещаться в другие, с большим диаметром, это создает так называемую воздушную подушку. Холодный воздух не доходит с верха до водопроводных труб, а внизу они греются от тепла земли. Если вы выбрали такой способ утепления, вам потребуется выкопать траншею не менее метра, а также применить не только материал для изоляции, но и дополнительные трубы.
А еще при данном методе утепления труб водопроток в случае возникновения неполадок будет тяжело отремонтировать. Но с другой стороны, этот метод эффективен и экономный в плане стоимости материалов и работ.
Как утеплить трубы водоснабжения самому
Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.
В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.

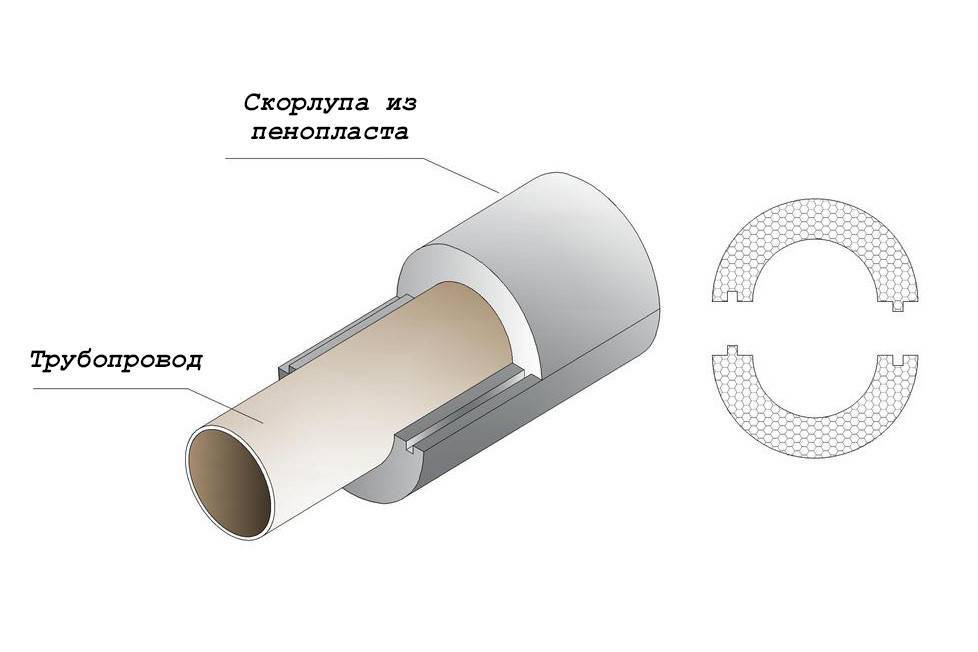

Утепление ППС скорлупой
Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:
- На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
- После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
- Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.
Монтаж ППС скорлупы https://www.youtube.com/watch?v=m6QTicITioc
Утепление водопровода саморегулирующимся электрокабелем
Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.
Комплект с саморегулирующимся кабелем для помещения в трубопровод
Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:
- Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
- Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
- После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
- Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.
Монтаж нагревательного электрокабеля на трубу https://www.youtube.com/watch?v=EjHKVAyjEzo
Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.
Активные способы защиты труб от промерзания
Если простое утепление и заглубление коммуникаций не обеспечивает беспроблемную эксплуатацию, приходится искать другие методы защиты.
- Подогрев трубы кабелем. При этом создается равномерный нагрев трубы до температуры, препятствующей замерзанию жидкости в ней вне зависимости от температуры окружающей среды.
- Повышение давления и/или температуры жидкости в трубе. Это позволяет даже при сильных морозах не опасаться возникновения ледяных пробок.
- Создание вокруг трубы теплоизолирующего слоя с жесткой защитой от окружающей среды («труба в трубе»).
Теплоизоляция полезна при любом варианте обогрева трубы, наличие твердой оболочки (трубы большего диаметра) позволяет защитить участок от механических нагрузок и проседания грунта. Повысить давление или температуру в трубе можно не во всех типах водопровода. Поэтому оптимальным считается вариант с кабельным обогревом магистрали при наличии теплоизолирующего слоя. Принцип устройства такого обогрева показан на схеме.
Важно: для равномерного нагрева греющий кабель в трубу укладывается не прямолинейно, как обычно показывается на иллюстрациях, а по спирали.
Чтобы таким образом утеплить трубу на зиму, необходимо:
рассчитать шаг спирали обмотки (обычно 10…15 см);
с этим шагом намотать по трубе спираль из фольгированного скотча;
по скотчу без натяга намотать кабель, сверху фиксируя фольгированным скотчем (также по спирали);
устроить теплоизоляцию поверх трубы с кабелем;
зафиксировать теплоизоляционный материал обмоткой сантехническим скотчем или другим способом, уделяя особое внимание стыкам фрагментов изоляции.
В зависимости от того, в каких условиях выполняется монтаж нагревательного кабеля (до укладки трубы или после) применяется либо последовательная навивка с периодическим креплением, либо захлест накладных петель в разном направлении.
Если, по каким-то причинам, спиральная намотка невозможно или нежелательно, используют прямолинейную прокладку.
Места стыков между отдельными участками, места выхода трубы на поверхность утепляются отдельно и дополнительно, так, чтобы можно было при необходимости демонтировать изолирующий слой для ремонта или проверки трубопровода.
Для более эффективной работы нагревательной системы помимо кабеля энергоснабжения монтируются датчики температуры. Они располагаются равномерно по всей длине участка (обычно достаточно 3…5 штук) и либо с помощью системы контроля отправляют данные о критическом понижении температуры трубы на внешнее устройство, либо дают команду повысить ток в нагревательном кабеле.
Утеплить трубы в частном доме можно также с помощью саморегулирующего кабеля внутри трубы. Однако монтаж такого устройства требует хороших навыков и знаний, для непрофессионала представляет затруднения. Кроме того, устроить такой обогрев коммуникаций можно только при их первичной установке. Процесс установки рассмотрен в видеоролике.
Решая вопрос о том, как утеплить канализационную трубу, стоит отдать предпочтение внешней теплоизоляции и нагреву. Это связано с повышенной химической активностью бытовых стоков, быстро разрушающих даже стойкие к биологическим воздействиям оболочки нагревательных кабелей.
На каких участках надо утеплять
Далее расскажем — нужно ли утеплять трубы для вентиляции и в каких местах это надо производить. Теплоизоляцию обязательно нужно делать на участках, где присутствуют значительные перепады температур. Именно тут формируется так называемая точка росы. При обдумывании варианта, как сделать утепление на чердаке дома труб вентиляции, расположение этой точки надо учитывать в первую очередь.
Смысл заключается в том, чтобы она сдвинулась максимально близко к выходному отверстию вентиляции. Идеальный вариант — вынесение этой точки на улицу. Так как это встречается не так часто, на трубе, которая пересекает чердачное помещение и затем выходит на кровлю, теплоизоляция для воздуховодов требуется для участков, проходящих через потолок верхнего этажа. Непосредственно конструкцию нужно утеплить до ее выхода на крышу.
Точка росы
Вспененный каучук
Материал, который преимущественно состоит из закрытых пор, по своему виду напоминает сшитый пенополиэтилен, но имеет лучшую эластичность. Техника утепления дымоходов, как и у пенополистирола. Закрытопористая структура каучука сделала его великолепным шумоизолятором. Материал поглощает более 55% шумов. При этом такой утеплитель для любых труб вентиляции прост в использовании.
Вспененный каучук
Его можно применять в помещениях, где предъявляются высокие санитарные требования. Каучук влагоустойчивый материал, не подвержен образованию плесени и грибка, является самозатухающим материалом. Выдерживает температуры более 200°C.
Способы утепления наружного водоснабжения
Для теплоизоляции водопроводных труб, расположенных на улице, используются:
- укладка материалов естественного происхождения;
- нанесение рулонного покрытия;
- напыление жидкого материала на предварительно подготовленную поверхность трубы.
Применение простых методик
Базовые методики применяются при укладке магистралей на границах зоны промерзания и зависят от климатической зоны.
Для утепления труб водоснабжения в частном доме может использоваться методика наращивания слоя грунта, позволяющая отвести границу зоны промерзания от магистрали. Вдоль линии укладки насыпается слой земли или песка, в зимнее время допускается использование снега.
Ширина грунтового или снежного вала превышает глубину залегания труб в 2 раза. Методики не требуют финансовых затрат, но нарушают облик приусадебного участка.
Виды и формы материалов
Утепление водопроводных труб в частном доме при помощи ваты производится только в сухих помещениях. Для защиты материала от воздействия влаги в подвальных помещениях необходима установка бетонных лотков, покрытые изолятором трубы засыпаются слоем керамзита.Элементы укладываются на трубопровод с перекрытием кромок на 150-200 мм (для обеспечения равномерной защиты). Встречается утеплитель для труб, выполненный в виде сегментов с углом 180° или 120°. Детали укладываются на магистраль, для соединения секций используется специальный замок (выступ и паз).
Поверхность обматывается слоем сантехнического скотча, который удерживает изолятор и обеспечивает защиту от внешних факторов. Изгибы магистралей закрываются фасонными элементами стандартного типа.
Теплоизоляционная краска и напыление пенополиуретаном
Эта технология отличается отсутствием швов и обеспечивает защиту магистралей сложной геометрической формы. Пенополиуретан наносится при помощи распылителя, после кристаллизации материал обеспечивает повышенную защиту от охлаждения. Для нанесения требуется использование специального оборудования, что увеличивает стоимость выполнения работ и не позволяет утеплить трубы самостоятельно.
Поэтому утепление водопровода в частном доме своими силами производится при помощи специальной краски, которая может быть аэрозольной или жидкой (например, материалы «Альфатек»). Металлические трубы очищаются от следов коррозии, краска наносится распылителем или малярной кистью.
В состав краски входят связующее вещество и добавки на основе керамики. Материал отличается низким коэффициентом теплопроводности, но слой краски может отказаться недостаточным для надежной защиты водопровода.
Готовые комплексные решения
Владельцам помещений необходимо знать, чем еще можно утеплить трубы водопровода на улице. Существуют комплексные решения, позволяющие построить разветвленный трубопровод сложной конфигурации.
Выпускаются гибкие или жесткие магистрали для воды, заключенные в слой эластичной изолирующей оболочки. Существуют конструкции с 2 параллельными трубами для одновременного обеспечения горячего и холодного водоснабжения.
Утепленные пластиковые трубы поставляются бухтами длиной до 200 м (зависит от диаметра трубы, толщины изоляционного слоя и изготовителя), стальные магистрали выполняются в виде прямолинейных отрезков или фасонных соединителей.
Внешняя поверхность защищается гофрированным чехлом из пластика, который допускает изгибы с малым радиусом. Пластиковый трубопровод позволяет проложить магистраль без соединений, что улучшает защиту от промерзания.
Как утеплить трубу водопровода на входе в дом
Владельцу дачи, построенной на ленточном фундаменте, необходимо знать, как утеплить трубу водопровода на входе в дом. Для защиты трубы используются синтетические и натуральные материалы, а также устанавливаются системы подогрева от внешних источников тепла.
Если дом построен на цокольном этаже, расположенном ниже уровня промерзания. То утепление устанавливается непосредственно в подвальном помещении. Вокруг трубопровода, обернутого базальтовой ватой, строится короб, который заполняется древесными опилками или керамзитом.
Резистивный греющий кабель сделанный своими руками
Для самостоятельного изготовления греющего кабеля для участка водопровода вам не нужно даже будет штудировать школьный курс физики, потому как основные параметры наиболее подходящего провода известны, а расчеты по электричеству предельно просты.
Итак, для изготовления такого нагревательного прибора своими руками наиболее подходящим есть провод П-274М – так называемая «полевка» – военный телефонный провод. Он достаточно жесткий для манипуляций, в т.ч. внутри трубы, и имеет очень неплохую изоляцию, позволяющую использовать его во влажной среде. Единственный недостаток: его не рекомендуется использовать в трубах с питьевой водой. Берем одну жилу такого провода, отмеряем нужное количество метров, перегибаем и откладываем в обратном направлении столько же, перевивая две жилы между собой. Можно, конечно, и не распускать стандартную витую пару, а соединить два дальних конца между собой, но место соединения автоматически становится слабым звеном системы и такой провод точно не стоит располагать внутри трубы. Концы, присоединяемые к источнику тока нужно провести через уплотнительную шайбу, обеспечив герметичность при помощи эпоксидного клея или другого состава. А источником тока, как и для любого резистивного греющего кабеля должен быть трансформатор и расчет его параметров для такой системы очень прост: подаваемое напряжение должно быть в пределах 1 Вт (с небольшими отклонениями) на 1 метр сдвоенного провода. Сила тока при этом должна быть 8 – 10 ампер.
Еще один простой вариант для домашнего изготовления. Берем рабочий блок питания от старого компьютера БП 300Вт, двужильный медный провод сечением 1,5 мм (лучше в двойной оплетке) длиной 10 метров и присоединяем его к 5-вольтовому выходу БП. Температура провода будет находиться в районе 50°С. Расчет провода для 12-вольтового выхода выполняется аналогично, с использованием формул из школьной программы по физике.
Утепление водопровода
Голубая труба из скважины была введена в дом сквозь утепленное перекрытие через короткую гильзу из канализационной трубы d-50мм с утеплителем из вспененного полиэтилена внутри гильзы. В соседней голубой трубке меньшего диаметра проложен электрический кабель насоса.
Вот инструкция по утеплению от Дмитрия:
1. Начинаем с того, что раскапываем квадрат вдоль трубы где-то 50×50 см на глубину ее залегания. В нашем случае это около 1,5 м. Сами при этом находимся в траншее рядом. Удивляемся тому, сколько грунтовой воды скапливается в этом приямке, одеваем резиновые сапоги и продолжаем.
2. Протаскиваем греющий кабель сквозь гильзу вдоль трубы. Для этого привязываем один конец кабеля к жесткой струне и изнутри котельной, просовываем сперва ее, а за струной вытягиваем сам кабель, стараясь не сильно повредить утеплитель внутри гильзы.
3. Кабель равномерно обматываем вокруг трубы до самого низа и приклеиваем его фольгированным скотчем к трубе. Труба грязная — предварительно протрите.
4. Одеваем первый слой вспененного полиэтилена и прихватываем его дедовским скотчем (другим не получится — не старайтесь).
5. На него одеваем еще один слой вспененного полиэтилена большего диаметра. И на этот раз фиксируем скотчем вместе с трубой с электричеством внутри. Стараемся соблюдать вертикаль.
6. Берем канализационную трубу d-110, обрезаем ее по длине всего столба до самого перекрытия и делаем в ней распил по длине. Трубу легко режет электролобзик. И раскрывая трубу по шву, одеваем на результат предыдущих пяти шагов. Снова дедовский скотч.
7. На эту трубу одеваем скорлупу из ППС с внутренним диаметром 110 мм и толщиной стенки 70 мм. На этот раз к скотчу добавляем немного пены.
8. Обматываем это дело старинным толстым рубероидом из загашника деда, где брали скотч.
9. Последним слоем идет оцинкованная сетка с ячейкой 5×5мм, которая осталась от фасадов.
10. Все закапывается песком. Готово.
— Понимаю, что местами я проявил излишнюю перестраховку, ну уже как есть, так есть. Какого-то универсального решения для этих дел я так и не нашел.
Рекомендации специалистов
Специалисты по монтажу считают, что, промерзание крыши, имеющей сложную геометрию неизбежно. Связано это с тем, что большинство монтажников пренебрегают прокладкой дополнительного теплоизоляционного контура под стропилами, отсутствие которого влечет неизбежные потери тепла.
Для того, чтобы правильно сделать дополнительную изоляцию с внутренней стороны, как правило, делают обрешетку из древесины сечением 50 на 50 мм. Между ними прокладывается утеплитель такой же толщины. И вся конструкция закрывается пароизоляционной пленкой.
Лучшим способом для предотвращения потери тепла и предохранения пароизоляционной пленки от случайного повреждения является укладка дополнительного слоя утеплителя. Тем самым пароизолятор получается закрытым от внешнего воздействия между двумя теплоизоляционными плитами. Таким образом, получается «сендвич» из разных слоев, который обладает отличными теплоизоляционными качествами. Сторона этого сендвича не прикрытая пароизоляционной пленкой находится за пределами образования конденсата, поэтому образование влаги исключено.
Способы утепления наружного водоснабжения
Для теплоизоляции водопроводных труб, расположенных на улице, используются:
- укладка материалов естественного происхождения;
- нанесение рулонного покрытия;
- напыление жидкого материала на предварительно подготовленную поверхность трубы.
Применение простых методик
Базовые методики применяются при укладке магистралей на границах зоны промерзания и зависят от климатической зоны.
Для утепления труб водоснабжения в частном доме может использоваться методика наращивания слоя грунта, позволяющая отвести границу зоны промерзания от магистрали. Вдоль линии укладки насыпается слой земли или песка, в зимнее время допускается использование снега.
Ширина грунтового или снежного вала превышает глубину залегания труб в 2 раза. Методики не требуют финансовых затрат, но нарушают облик приусадебного участка.
Виды и формы материалов
Утепление водопроводных труб в частном доме при помощи ваты производится только в сухих помещениях. Для защиты материала от воздействия влаги в подвальных помещениях необходима установка бетонных лотков, покрытые изолятором трубы засыпаются слоем керамзита.Элементы укладываются на трубопровод с перекрытием кромок на 150-200 мм (для обеспечения равномерной защиты). Встречается утеплитель для труб, выполненный в виде сегментов с углом 180° или 120°. Детали укладываются на магистраль, для соединения секций используется специальный замок (выступ и паз).
Поверхность обматывается слоем сантехнического скотча, который удерживает изолятор и обеспечивает защиту от внешних факторов. Изгибы магистралей закрываются фасонными элементами стандартного типа.
Теплоизоляционная краска и напыление пенополиуретаном
Эта технология отличается отсутствием швов и обеспечивает защиту магистралей сложной геометрической формы. Пенополиуретан наносится при помощи распылителя, после кристаллизации материал обеспечивает повышенную защиту от охлаждения. Для нанесения требуется использование специального оборудования, что увеличивает стоимость выполнения работ и не позволяет утеплить трубы самостоятельно.
Поэтому утепление водопровода в частном доме своими силами производится при помощи специальной краски, которая может быть аэрозольной или жидкой (например, материалы «Альфатек»). Металлические трубы очищаются от следов коррозии, краска наносится распылителем или малярной кистью.
В состав краски входят связующее вещество и добавки на основе керамики. Материал отличается низким коэффициентом теплопроводности, но слой краски может отказаться недостаточным для надежной защиты водопровода.
Готовые комплексные решения
Владельцам помещений необходимо знать, чем еще можно утеплить трубы водопровода на улице. Существуют комплексные решения, позволяющие построить разветвленный трубопровод сложной конфигурации.
Выпускаются гибкие или жесткие магистрали для воды, заключенные в слой эластичной изолирующей оболочки. Существуют конструкции с 2 параллельными трубами для одновременного обеспечения горячего и холодного водоснабжения.
Утепленные пластиковые трубы поставляются бухтами длиной до 200 м (зависит от диаметра трубы, толщины изоляционного слоя и изготовителя), стальные магистрали выполняются в виде прямолинейных отрезков или фасонных соединителей.
Внешняя поверхность защищается гофрированным чехлом из пластика, который допускает изгибы с малым радиусом. Пластиковый трубопровод позволяет проложить магистраль без соединений, что улучшает защиту от промерзания.
Как утеплить трубу водопровода на входе в дом
Владельцу дачи, построенной на ленточном фундаменте, необходимо знать, как утеплить трубу водопровода на входе в дом. Для защиты трубы используются синтетические и натуральные материалы, а также устанавливаются системы подогрева от внешних источников тепла.
Если дом построен на цокольном этаже, расположенном ниже уровня промерзания. То утепление устанавливается непосредственно в подвальном помещении. Вокруг трубопровода, обернутого базальтовой ватой, строится короб, который заполняется древесными опилками или керамзитом.
Правила строительства подземного водопровода
Основные документы, используемые при разработке схемы подземного водопровода на даче или в жилом доме:
- СП 31.13330.2012;
- СП 22.13330.2011;
- СП 25.13330.2012.
Основные положения нормативных документов
Основные положения нормативной документации:
- При прокладке труб необходимо учитывать глубину промерзания почвы, нормативы СП 31.13330.2012 рекомендуют укладывать трубу в грунте на 500 мм ниже, чем находится точка с температурой 0°С. Глубина определяется опытным путем или по собранной статистике, допускается расчетное определение параметра.
- При расчете глубины промерзания учитываются требования СП 22.13330.2011, оговаривающие корректировочные коэффициенты для различных типов грунта.
- В горных районах или при получении расчетного значения глубины промерзания более 2,5 м проводятся дополнительные вычисления в соответствии с приложением Г к нормативам СП 25.13330.2012.
- В зонах со среднегодовой устойчивой положительной температурой допускается введение корректирующего коэффициента 1,1, уменьшающего глубину прокладки магистралей.
Защита от воздействия низких температур
Для уменьшения глубины траншеи и снижения стоимости работ вводится теплоизоляция труб или устанавливаются устройства обогрева от внешнего источника тепла. Выбор теплоизоляции на трубы водоснабжения или способа обогрева зависит от характеристик перекачиваемой жидкости и климатических условий.
Теплоизоляционные материалы для труб
Утеплители для труб – кожухи из изоляционного материала с низким коэффициентом теплопроводности. Подобрать их можно по специальным таблицам размеров, в которых соотнесены диаметры труб и толщина теплоизоляции. Качественный утеплитель должен быть прост в монтаже, устойчив к негативным внешним факторам, герметичен, влагостоек, пожаробезопасен. Также важен диапазон рабочих температур.
Трубные утеплители из стекловаты
Утеплители из стекловаты чаще всего используют для изоляции металлопластиковых труб. К их достоинствам относят:
- легкость;
- устойчивость к химическим воздействиям;
- пожаробезопасность;
- устойчивость к размножению микроорганизмов.
Существенный недостаток трубной теплоизоляции из стекловаты – низкая влагостойкость. Из-за этого ее дополнительно защищают рулонными материалом – стеклотканью, полиэтиленом, рубероидом. Процесс трудоемкий и затратный. Также не подходит стекловата для утепления подземного водопровода. Это обусловлено ее низкой упругостью: сжатый материал не восстанавливает свою форму и теряет эксплуатационные свойства.

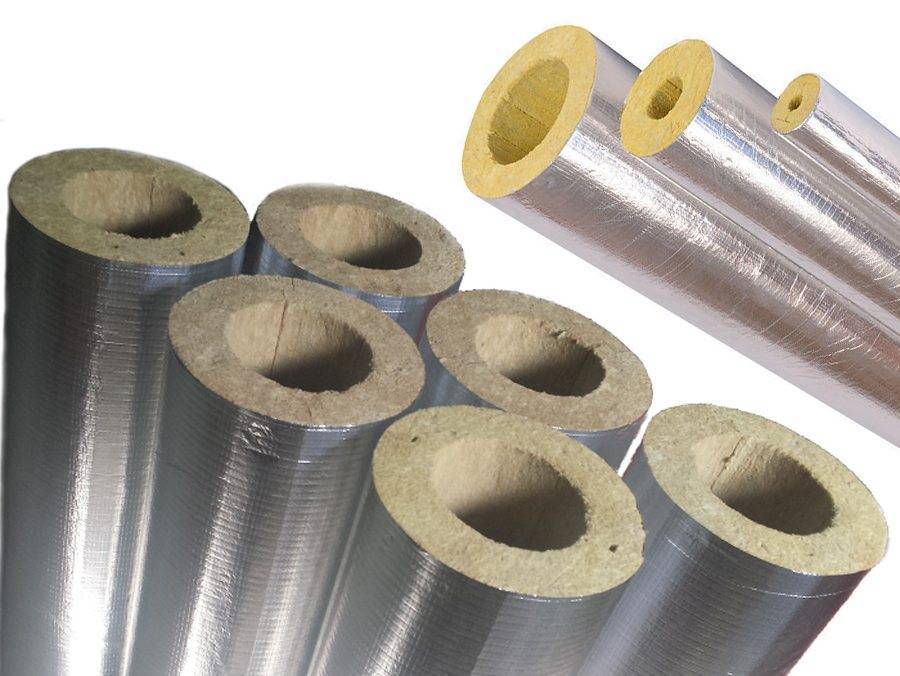

Теплоизоляция из базальтового волокна
Базальтовые утеплители выпускают в виде обычных или фольгированных цилиндров, полуцилиндров, теплоизоляционных тройников, колец, отводов. Цена на такие изделия высока, но они:
- удобны в работе;
- экологичны;
- эффективно сохраняют тепло;
- устойчивы к воздействию влаги;
- устойчивы к деформациям;
- безопасны для окружающей среды;
- могут быть использованы для изоляции канализации, труб отопительной системы.
Базальтовые трубные утеплители широко используют не только в частном домостроении, но и в промышленности.
Трубная изоляция из пенопласта (пенополистирола)
Такой утеплитель-скорлупа состоит из полуцилиндров, которые стыкуют вокруг трубы «в замок». Дополнительно их фиксируют монтажным скотчем.
Достоинства изоляционного материала:
- устойчив к гниению;
- выдерживает мороз до – 50°C;
- в пенопластовой скорлупе трубы не промерзают, не покрываются конденсатом;
- полуцилиндры соответствуют диаметрам водопроводных труб, имеющихся в продаже;
- обладает высокой герметичностью;
- сохраняет постоянство структуры;
- сегменты из пенополистирола можно использовать многократно.
К недостаткам пенопласта относят подверженность механическим повреждениям и наличие в составе токсичного стирола. Элементы из пенополистирола можно корректировать по размеру с помощью ножовки.
Вспененный полиэтилен и каучук
Еще один вариант теплоизоляции водопроводных труб – защита из вспененного полиэтилена и каучука. Это материалы с мелкоячеистой структурой. Множество закрытых ячеек заполнено воздухом. В результате защита для труб:
- прекрасно сохраняет тепло;
- не пропускает пар;
- обеспечивает дополнительную шумоизоляцию при движении воды в коммуникациях;
- не впитывает влагу;
- не взаимодействует с химическими веществами;
- обладает высокой эластичностью;
- подходит для изоляции полимерных и металлических труб.
Основной недостаток материала – горючесть – сведен практически на нет благодаря включению в состав антипиренов. Самые известные торговые марки: Энергофлекс и Термофлекс (вспененный полиэтилен), K-FLEX (кафлекс, вспененный каучук).
Возможности жидкой теплоизоляции

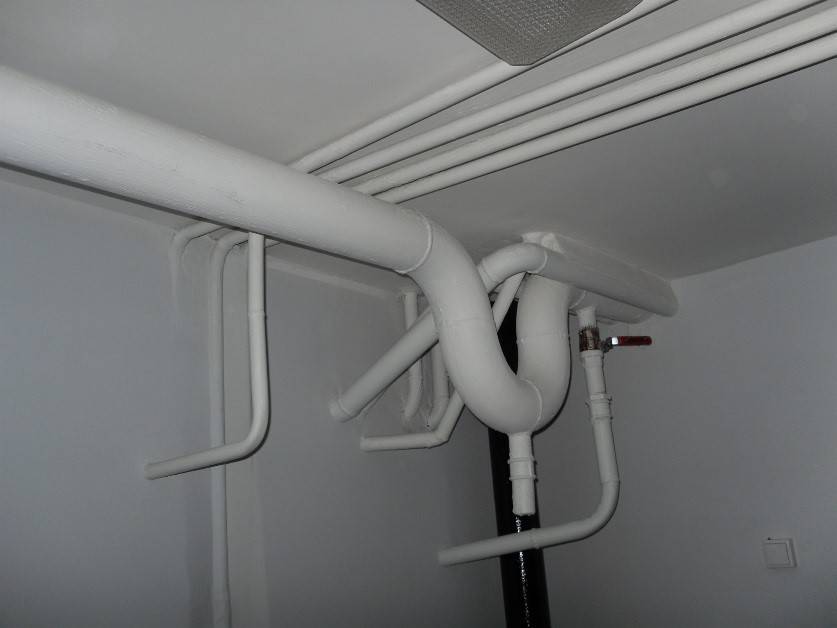

В качестве жидкой теплоизоляции для труб выступает специальная краска на основе полимеров. Даже тонкий ее слой устойчив к повреждениям, снижает теплопотери, предотвращает образование конденсата и участков коррозии на поверхности водопровода. Термокраска – влагостойкий, нетоксичный, пожаробезопасный материал. При необходимости ее можно удалить на определенном участке и нанести новый слой.
Обычно теплоизоляционную краску используют для защиты открытых коммуникаций. Она придает им аккуратный вид. Если стандартное белое покрытие излишне контрастирует с фасадом дома, состав колеруют. Допустима комбинация теплокраски с другими изоляционными материалами для труб.
