Устройство газовой колонки и ремонт неполадок своими руками

Неисправность водяного узла

Чаще всего ремонт газовых колонок производится по поводу неисправности водяного блока. Работа его состоит в том, что под воздействием давления жидкости мембрана, находящаяся внутри его, выгибаясь, передает движение штоку, а уже он двигает толкатель газового узла. Вследствие этого открывается пружинный клапан, и происходит включение подачи электрического питания на управляющий модуль. Поэтому если неисправен водяной узел, то аппарат запускаться не станет.

Поломку водяного блока можно определить по внешним признакам.

Если вы открыли подачу воды, а шток, прижимающий пластину выключателя, остался неподвижным (на рисунке показан синей стрелкой) – это значит, что повреждена мембрана, расположенная внутри главной составляющей водного узла — “лягушки”.
Заклинивание штока может быть по причине его прикипания.
Возможна протечка в месте, где соединяются между собой газовый и водный узел, или просачивание жидкости из-под вентиля регулировки (показано красными стрелками).

Если вы заметили хоть один признак, то узел потребуется снять и починить. Водяной узел снимается только вместе с газовым модулем, поскольку они представляют собой единую конструкцию. Сделать это можно следующим способом:

после того, как вы удостоверились, что газовый вентиль на трубе переведен в закрытое состояние, можно отсоединить шланг подводки (а);
аналогично, при отключенной подаче воды, откручивается гайка на патрубке водяного блока (б);
далее с помощью гаечного ключа необходимо открутить гайку, которая соединяет водяной блок с теплообменником (в);
рассоедините контактную колодку (г) на проводниках, соединяющих электромагнитный клапан с управляющим модулем;
таким же образом отсоединяются провода (д), идущие к выключателю;
с помощью отвертки необходимо выкрутить 2 винта (е), прикрепляющих патрубок к водно-газовому узлу, по которому подается горючее на коллектор горелки;
после вывинчивания крепежа, весь узел легко вынимается из аппарата.

Далее потребуется разобрать сам газово-водяной модуль.

После извлечения устройства, требуется отделить водяной узел. Чтобы это сделать, открутите 2 винта (указаны стрелками). Вывинчивать их полностью не обязательно. Они с помощью прижима закрепляют “лягушку” в газовом узле. Крепление “лягушки” к последнему в разных моделях может отличаться, как например, в газовой колонке Нева 3208.
Так выглядит газовый модуль с отсоединенным водяным.
Далее потребуется разборка самой “лягушки” посредством откручивания 6-ти винтов. Они могут прикипеть и туго выкручиваться или вообще “слизаться” отверткой, если приложить большое усилие. Чтобы этого не произошло, можно предварительно капнуть на них специальной жидкостью WD-40, после чего они легко выкрутятся, и ни один из них не сломается.
После удачного откручивания винтов, модуль раскрывается на две половины, и вы увидите резиновую мембрану.
Мембрану необходимо тщательно осмотреть, и при обнаружении того, что она сильно растянулась, или на ней есть порывы, ее требуется поменять на новую.

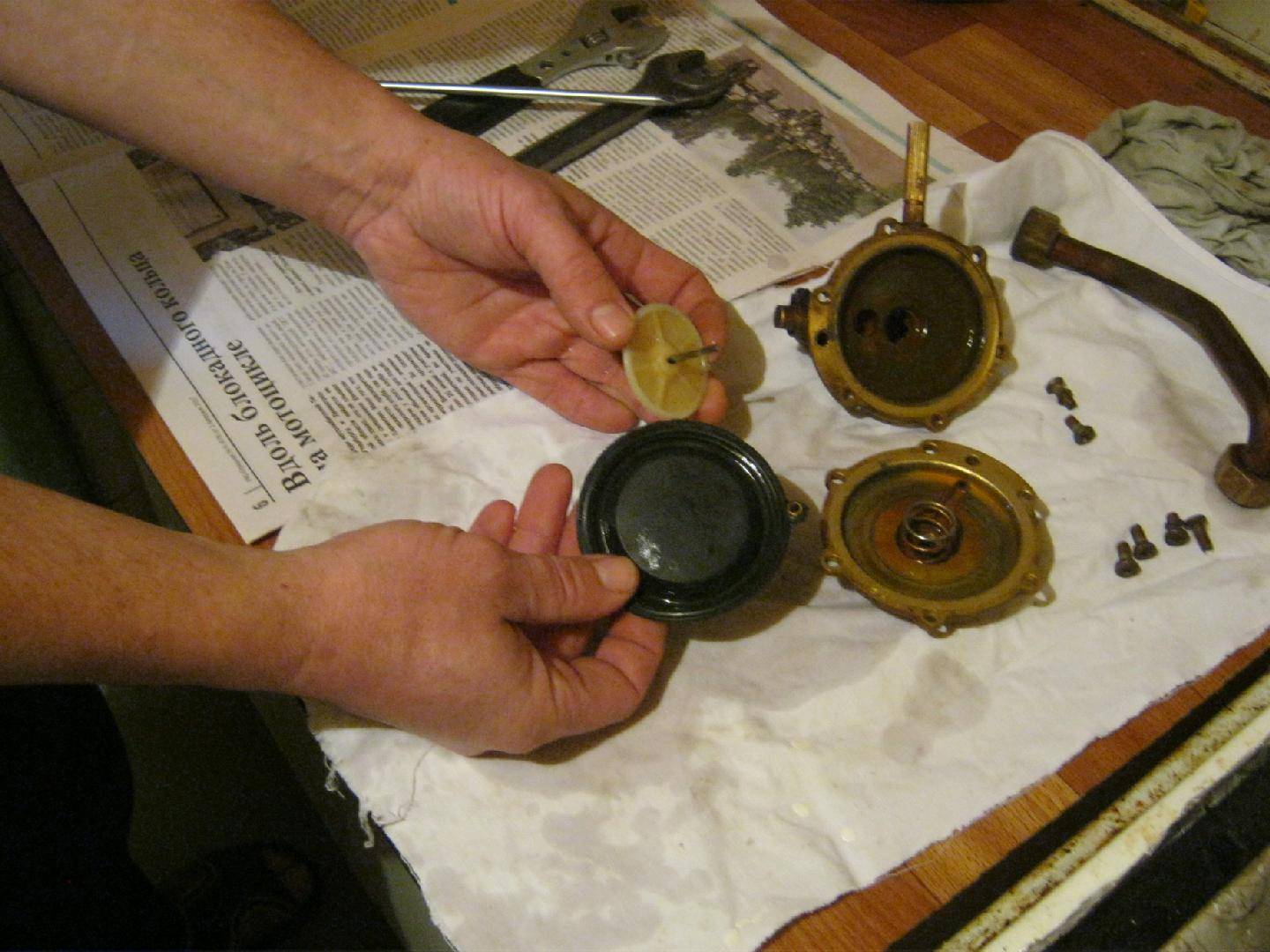

Чтобы добраться до тарелки с пружиной, необходимо снять мембрану. Если она целая, необходимо это делать аккуратно, чтобы не повредить колечко, которым она одевается на патрубок (указано красной стрелкой на рисунке выше).
После снятия мембраны вы увидите тарелку с пружиной.
Чтобы вы лишний раз не разбирали агрегат, проведите осмотр сальника

Для этого осторожно извлеките тарелку со штоком.
Достаньте пружину, и вы увидите пробку с пропилом для отвертки. Под ней находится уплотнительное кольцо

Пробку необходимо время от времени выкручивать для смазки и замены резинового сальника.
Предварительно приобретя ремкомплект для “лягушки”, поменяйте вышедшие из строя сальник и мембрану. Когда будете устанавливать сальник обратно, не забудьте его смазать силиконовой смазкой, а также смажьте место его расположения.
Сборка водяного блока газовой колонки происходит в обратном порядке. Пробку необходимо затянуть так, чтобы шток проходил через нее без особых усилий. Когда вы полностью соберете “лягушку”, ремонт водяного блока можно считать оконченным.

Ремонт газовой колонки Нева 3208 по поводу неисправности “лягушки” аналогичен и интуитивно понятен, хотя внутренний вид агрегата немного отличается. Так же разбирается и газовая колонка Нева 4511, ремонт своими руками которой вполне осуществим.

Когда производится ремонт китайской газовой колонки, всегда удивляет размер водяного узла. Он достаточно небольшой по величине, и чтобы разобрать “лягушку”, потребуется открутить всего 4 винта.

Удаление накипи из теплообменника

Накипь является очень частой проблемой любого водонагревательного оборудования. Она образуется в результате взаимодействия солей, содержащихся в воде, с высокими температурами. Соответственно, основная ее концентрация приходится на те элементы, которые одновременно контактируют и с нагревом, и с жидкостью. В данном случае, это теплообменник.

Накипь оказывает довольно негативное воздействие на оборудование. Как минимум, она забивает собой трубки, уменьшая их пропускную способность. Из-за этого вода хуже циркулирует, да еще и некачественно нагревается в процессе.

Определить наличие проблемы можно еще до того, как вы разобрали колонку и заглянули внутрь теплообменника. Симптомы могут быть следующими:

горячая вода из смесителя бежит гораздо хуже, чем холодная,
газ в водонагревателе гаснет практически сразу после розжига,
колонка не включается,
вода стала нагреваться хуже, чем раньше.

К счастью, справиться с накипью можно самостоятельно, причем это не потребует каких-то глобальных затрат. Понадобится только некоторое количество времени, большой таз, шланг, лимонная кислота и теплая вода. На всякий случай запаситесь также тряпкой — в процессе на пол может пролиться немного жидкости.

Приготовьте раствор для чистки. Для этого 100 гр лимонной кислоты нужно развести в 1 л теплой воды. Если накипи очень много, то лучше использовать более радикальные средства. В магазинах бытовой химии продаются различные химические составы, предназначенные именно для удаления таких отложений. Конечно, это обойдется дороже, чем лимонная кислота, но и действует такое средство эффективнее. Если оба варианта вам по какой-то причине не подходят, можете попробовать не слишком концентрированный раствор уксуса — использовать для него следует столовую разновидность, а не эссенцию. В крайнем случае, может сойти за очистительное средство газировка типа Кока-Колы или Спрайта. В них содержится ортофосфорная кислота, которая и играет роль растворителя. Но данный метод используйте на свой страх и риск, так как он, мягко говоря, не относится к рекомендуемым.
Поместите теплообменник в большой таз. В трубки залейте подготовленный раствор так, чтобы полностью их заполнить. Чтобы было удобнее, воспользуйтесь резиновой грушей от клизмы или чем-нибудь подобным.
Если вы применили для чистки уксусный или лимонный раствор, то теплообменник должен полежать в залитом состоянии 15 минут. Если же вы воспользовались магазинной химией, то время замачивания указано на упаковке.
После того как замачивание подействовало, необходимо слить раствор и промыть теплообменник. Для этого вам понадобится шланг. Один его конец опустите в ближайшую раковину, а второй прикрепите к теплообменнику, который нужно подсоединить к трубе подачи холодной воды. Затем откройте на ней запорный вентиль. Поток воды вымоет весь раствор, сливаясь по шлангу в раковину. Промывку делайте подольше, чтобы весь агрессивный состав точно ушел со стенок теплообменника. В противном случае, воздействие веществ продолжится, что может привести к порче металла.

После промывки проведите визуальный осмотр трубок теплообменника. Если стенки чистые — прекрасно, можно собирать колонку в изначальное состояние. Если же в трубках осталось какое-то количество накипи, то повторите процедуру с самого начала.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ ……………………………..

Текст

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ …………………………………………………………………… 4

ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ …………………………………………………………………….. 5

2.1 Назначение изделия …………………………………………………………………………………….. 5 2.2 Технические характеристики …………………………………………………………………………. 5 2.3 Состав изделия ……………………………………………………………………………………………. 5 2.4 Описание аппарата и назначение основных узлов …………………………………………. 8 2.5 Габаритные и монтажные размеры ……………………………………………………………….. 9 2.6 Схема электрическая ………………………………………………………………………………….. 12

ПОРЯДОК УСТАНОВКИ ………………………………………………………………………………….. 13

3.1 Место установки …………………………………………………………………………………………. 13 3.2 Монтаж аппарата ……………………………………………………………………………………….. 13 3.3 Подключение воды …………………………………………………………………………………….. 14 3.4 Подключение газа ………………………………………………………………………………………. 17

3.5 Подключение аппарата к баллону со сжиженным газом ……………………………….. 17

3.6 Установка дымохода для отвода продуктов сгорания (кроме модели JSD11-N) 17 3.7 Установка водонагревателя JSD11-N (без подсоединения к дымоходу) ………… 18

ИСПОЛЬЗОВАНИЕ АППАРАТА ………………………………………………………………………. 20

4.1 Включение аппарата …………………………………………………………………………………… 20 4.2 Регулирование степени нагрева воды …………………………………………………………. 20 4.3 Выключение аппарата на длительное время ……………………………………………….. 21 4.4 Предохранение от замерзания ……………………………………………………………………. 21

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ………………………………………………………………….. 22

5.1 Осмотр ………………………………………………………………………………………………………. 22 5.2 Уход ………………………………………………………………………………………………………….. 22 5.3 Техническое обслуживание …………………………………………………………………………. 23

5.3.1

Чистка горелки

…………………………………………………………………………………………………………. 23

5.3.2

Чистка фильтров воды и газа

………………………………………………………………………………. 23

5.3.3

Чистка теплообменника

…………………………………………………………………………………………. 23

5.3.4

Замена уплотнительных соединений

…………………………………………………………………. 24

5.3.5

Проверка герметичности газовой и водяной систем аппарата

……………………… 24

5.3.6

Проверка работоспособности датчика тяги

………………………………………………………. 24

5.3.7

Проверка работоспособности датчика перегрева теплообменника

…………….. 24

5.3.8

Внеочередная чистка аппарата

……………………………………………………………………………. 24

5.3.9

Проверка работоспособности датчика системы ODS (для модели JSD11-N)

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АППАРАТА И МЕТОДЫ ИХ УСТРАНЕНИЯ …. 25

ПРАВИЛА ХРАНЕНИЯ ……………………………………………………………………………………. 27

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА …………………………………………………………………. 28

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ ……………………………………………………………………… 28

10 ОТМЕТКА ОБ УСТАНОВКЕ АППАРАТА И ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ………………………………………………………………………………………………… 29

Устройство колонки и принцип работы

Любой водонагреватель проточный газовый имеет примерно одинаковое устройство. Принцип работы в том, что вода проходит по трубам теплообменника, где нагревается. После этого поступает в кран. Такие приборы монтируются сразу в систему водоснабжения. К ним можно подключать одну или две точки водозабора.

Устройство газовой колонки «Вектор» такое же простое. Но все ее детали выполняют важные функции.

1 — облицовка; 2 — каркас; 3 — узел водогазовый; 4 — ручка регулятора водяного; 5- ручка регулятора газового; 6- электромагнитный клапан; 7- горелка с коллектором; 8- теплообменник; 9- датчик перегрева воды; 10- датчик по тяге; 11- газоотводящее устройство (ГОУ); 12- электрод электронного розжига горелки; 13- электрод контроля пламени ионизационный; 14- отсек батарейный; 15- блок управления электронный; 16- индикатор цифровой температуры горячей воды; 17- окно смотровое; 18- микровыключатель; 19- входной патрубок водяного блока (подвод воды) с фильтром; 20- входной патрубок газового блока (подвод газа) с фильтром; 21- отвод воды; 22- клапан предохранительный, 23- датчик температуры горячей воды

Теплообменник для газовой колонки – это самая важная деталь. Он состоит из полых трубок, по которым циркулирует вода. За счет паров от горящего газа она нагревается.

Теплообменник для газовой колонки «Вектор» делается из меди, поэтому жидкость нагревается быстро.

Любой газовый водонагреватель «Вектор» имеет функцию электроподжига. Это удобно и безопасно, так как отсутствует постоянный запальник. После открывания крана с водой включается водогазовый узел. При достаточном напоре воды водяной узел газовой колонки открывает клапан и обеспечивает подачу газа.

В газовой горелке происходит сгорание топлива.

После этого продукты сгорания поступают в газоотвод. Если газовая колонка бездымоходная, нет необходимости подключать ее к общему дымоходу. Но при отсутствии тяги датчик сразу отключает прибор.

Важной деталью является датчик перегрева. Он не дает колонке перегреться

Установлен датчик температуры на теплообменнике, при нагреве воды до 800 он отключает прибор.

Для обеспечения безопасной работы нужна мембрана. Она отключает прибор, когда кран с водой закрывается.

Некоторые модели имеют дополнительные датчики, клапан для сброса давления.

Технические характеристики

Проточная обеспечивает бесперебойное поступление горячей воды. Зажигается автоматически, что облегчает пользование прибором. Несмотря на китайскую сборку и невысокую стоимость, ее функциональность не хуже более дорогих аналогов.

Об этом говорят такие характеристики этих водонагревателей:

Производительность 10 л/мин;
Давление от 0,2 до 7,5;
Мощность 18-20 кВт;
Расход газа 1,5-2,5 м3/час;
Напор воды от 2,5 л/мин;
Масса от 5 до 10 кг в зависимости от модели;
Ширина до 13 см, глубина до 19 см, а высота не более 64 см;

Функции:

Газ-контроль;
Датчик ионизации;
Индикатор включения;
Термометр.

Почему колонка тухнет

Рассудим логически: если газогорелочное устройство разжигается, то водяной блок и система искрообразования работает исправно. Проблема кроется в электромагнитном клапане, точнее, его отключении и прерывании топливоподачи. Поиск неисправности сводится к 3 датчикам:

тяги;
ионизации;
перегрева теплообменника.

Неисправность датчика тяги уже упоминалась выше – негодный элемент не позволял колонке запуститься. Дело в том, что нагреватели различных брендов могут работать по-разному, в одних датчик тяги не дает зажечь горелку, в других срабатывает позже, после вспышки газа. Результат – колонка разжигается и сразу гаснет.

Способ проверки неизменный – замыкаем клеммы датчика тяги проводом и включаем водонагреватель. Если горелка не тухнет, ставим новую деталь. Постоянно использовать проволочную перемычку вместо нерабочего термостата тяги категорически не рекомендуется!

Датчик контроля пламени создает малую ЭДС в электрической цепи, которая направляется к блоку зажигания. Внешне термопара очень похожа на запальный электрод

Ионизационный датчик пламени (термопара) вырабатывает постоянный ток при нагреве конца иглы пламенем горелки. Сигнал поступает на управляющий модуль и катушку электромагнитного клапана безопасности, поддерживая его в открытом состоянии. В эту же цепь последовательно включены датчики тяги и чрезмерного нагрева.

Как проверить и починить ионизационный датчик:

К игле, размещенной в зоне горения, подходит изолированный кабель от импульсного модуля зажигания. Извлеките конец провода из гнезда и укоротите на 0.5—1 см, дабы обеспечить надежный контакт.
Настройте зазор 6.5 мм (или другой по требованию производителя) между концом иглы и поверхностью горелки для оптимального прогрева сразу после розжига.
Если предыдущие действия не помогли, попробуйте замкнуть медной проволокой клеммы датчика перегрева, прикрепленного к теплообменнику.
Колонка продолжает затухать через секунду после воспламенения? Демонтируйте термопару, подключите к ее контактам вольтметр и нагревайте иглу конфоркой газовой плиты. Исправный датчик выдаст напряжение 0.02 вольта и более. Если показатель меньше, отправляйтесь покупать новую термопару.

В редких случаях выходит из строя сам электромагнит либо катушка модуля зажигания. Первый можно проверить с помощью омметра – подключайте прибор к двум клеммам из трех поочередно. Нормальные показания на первой паре – 400…600 Ом, на второй – 7…8 Ом, на третьей – около 400 Ом (приведены данные для колонок «Нева», на других аппаратах могут отличаться). Для диагностики импульсного блока придется звать специалиста.

Когда водонагреватель отключается спустя 5—15 минут после запуска, возможны такие варианты неполадок:

теплообменные соты наполовину забиты накипью, проток воды слабый, аппарат быстро перегревается, отчего срабатывает датчик;
слишком маленький напор в водопроводе, результат аналогичный;
неисправности других узлов и деталей, ведущие к критическому разогреву теплообменника.

Протечка труб

Если с колонки стала капать вода, возможно причина в том, что образовались свищи на медных трубах. Для того чтобы найти место протечки нужно внимательно осмотреть теплообменник при выключенной воде. Некоторые свищи найти легко, будет видно, как из этих мест выходит вода. Мелкие отверстия можно увидеть по зелёным пятнам и ржавчине вокруг.

Устранить протечку можно тремя способами:

Поставить хомут с резиновой прокладкой. Если место позволяет, и труба не прилегает плотно к кожуху, самым простым, быстрым и эффективным будет установить металлический хомут с резиновой прокладкой. Несмотря на простоту этот метод позволяет устранить протечку, при этом не повредив конструкцию.
Запаять свищ. Предварительно зачистив и обезжирив, место протечки покрывают флюсом. После этого с помощью мощного паяльника или горелки с газовым баллоном свищ паяют. При этом надо достичь того, чтобы припой покрыл нужный участок трубы слоем в 1-2 мм. Если несколько отверстий находится рядом, эффективно будет припаять кусок медной пластины. Не рекомендуется паять дешевые китайские теплообменники. Обычно они окрашены сверху краской, чтобы скрыть неравномерный цвет меди с примесями. В таких колонках трубы слишком тонкие и будут прогорать во время пайки.
Использовать холодную сварку

При этом важно внимательно посмотреть инструкцию и убедиться в том, что она выдерживает высокие температуры. Кусок холодной сварки вытаскивается из упаковки и разминается руками в перчатках до начала затвердевания

После этого он прикладывается к трубе и разглаживается до полного отвердевания.

Также течь может образоваться вследствие того, что износились прокладки. Если вода вытекает из мест соединений труб, следует просто заменить там прокладки на новые.

Причины неполадок и ремонт своими руками

Использование газовых колонок, впрочем, как и любого другого оборудования, сопровождается неполадками, частыми или редкими. При этом есть такие неисправности, устранять которые могут лишь специалисты, имеющие для того необходимые знания и допуск. Но есть и такие, которые вполне можно устранить своими руками, вот их мы и рассмотрим.

Видео — не исправность датчика

Видео — ремонт китайской газовой колонки

Наиболее «популярным» типом поломки считается то, что она попросту не включается. Если розжиг у нее электронного типа, то вы можете легко решить подобную проблему – просто проверить батарейки и, если потребуется, поменять их на новые. Зачастую подобные неприятности настигают владельцев уже через год после приобретения, так как батарейки служат преимущественно столько.
Также при использовании газового водонагревателя может случиться, что вода в ней не прогревается либо же прогревается, но недостаточно хорошо. Зачастую причиной таких проблем является водный узел, а точнее, его дефект. В итоге мембрана перестает реагировать на то, что в водопроводной системе изменяется давление. И если данная мембрана прекратит растягивание под напором воды, то, как следствие, газовый клапан не откроется, или же откроется, но не полностью. Для решения этой проблемы вы должны хоть в общих чертах знать устройство газовой колонки, потому что дефект может быть нескольких типов.
1. Если скопились солевые отложения.
2. Если система засорилась.
3. Если образовались трещины и прочее.

Для устранения такой неполадки вы должны, прежде всего, отсоединить колонку от газоснабжения, затем произвести чистку водонапорного блока и проверку мембраны.

Если же внутренние элементы прибора покрылись сажей или грязью, то это тоже может привести к выходу из строя. Дабы решить такую проблему, вы должны снять наружный корпус устройства, затем прочистить каждый из элементов, используя для этого пылесос.
Следующим признаком того, что газовая колонка перестала работать правильно, может быть затухание горелки сразу же после включения. Это случается из-за того, что засоряется канал вентиляции. Современные модели газовых колонок оборудуются на такой случай специальными датчиками, которые сообщат владельцу, если тяга будет отсутствовать. После этого немедленно следует отключить подачу газа. Далее должен проверяться дымоход. Для этого демонтируется заглушка и удаляется все, что накопилось там.

Важно! Проверить тягу дымохода можно старым «дедовским» способом: поднести к нему зажженную спичку. Если огонь на спичке будет отклоняться в направлении дымохода, значит, с ним все в порядке

Если же этого не произошло, то он нуждается в полной чистке.

Именно по этой причине газовую колонку следует обследовать ежегодно – лишь так она будет работать правильно.

Советуем так же ознакомится с основными требованиями

Советы по замене мембран устройств

Процедура замены диофрагмы из резины или силикона может отличаться в зависимости от конкретной модели и производителя. Для решения вопроса достаточно стандартных инструментов в виде пассатижей, отвёрток или рожковых ключей.

Замена мембраны

Работы проводят при таких условиях:

Краны подачи газа и холодной воды перекрывают полностью на подводящих трубопроводах. Снимают кожух, обеспечивающий дополнительную защиту.
Патрубки водопровода горячей воды и подачи топлива отсоединяются отдельно.
Откручивают трубку теплообменника, которая находится справа. Деталь откладывают в сторону, либо избавляются от лишних проводов.
Крепление блока к корпусу откручивают, снимают узел в сборе.
Разбирают полностью мембранный блок. Для этого требуется открутить до 4-8 крепёжных винтов у устройства. Избавляются от старой диафрагмы, чтобы на её месте поставить новую. Главное, чтобы внутренности были очищены от накипи и грязи.

Требуется подходить внимательно к процессу разбора механизмов

Важно не потерять резиновые кольца и уплотнители, которые могут понадобиться в дальнейшем. Сборка выполняется в обратном порядке

Когда газовая труба соединится с механизмом, можно проверить надёжность стыков. Мембрану тоже изучают.

Причины отсутствия пламени на фитиле газовой колонки

Забито отверстие подачи воздуха в фитиль. Через это отверстие осуществляется поступление воздуха для обеспечения сгорания природного газа на кончике запальника.
Сгорела катушка электромагнитного клапана. Электрический магнит удерживает шток клапана, после его поломки клапан будет закрыт.
Вышла из строя термопара. Термопара, находясь в пламене, вырабатывает напряжение, подающееся на электромагнит.
Неисправны датчики контроля температуры воды и состояния дымохода (наличия тяги). При значении до + 82 0С датчик находится в замкнутом положении, свыше этой температуры его биметаллические пластины расходятся и цепь размыкается. Нарушить нормальный контакт между двух пластин может окисление поверхности, механическое или тепловое их повреждение.
Нарушена электрическая цепь системы контроля пламени. Все элементы системы управления пламенем соединены между собой проводами. Их неисправность неизбежно приведет к нарушению работы всей системы.
Забита форсунка или трубка подачи газа в фитиль. Внутренний диаметр трубки составляет 2,5 мм (внешний 4 мм) диаметр выходного отверстия форсунки 0,1 мм. Эти элементы могут забиться сажей, пылью и т. д.
Нарушена работа пьезоэлемента, от искры которого происходит возгорание газа.

Газовая колонка VEKTOR

Газовая колонка VEKTOR – легкий и компактный водонагреватель, установка которого, не станет проблемой в малогабаритных помещениях. Несмотря на свои компактные размеры, колонки обладают достаточной мощностью, для обеспечения двух точек водоразбора.

Газовая колонка VEKTOR Производство:

Производство колонок было налажено в России при участии торговой марки “BaltGaz” созданной на основе газовых водонагревателей, производящихся на Ленинградском Заводе Газовой Аппаратуры история которого берет начало с 1945 г. Визитной карточкой газовых колонок VEKTOR стало оригинальное решение в оформлении стеклянной облицовочной панели в виде различных картин. Широкая палитра красок, и цветовых решений всегда находила положительный отклик у покупателей.

Газовая колонка VEKTOR соответствовала стандартам сертификации в Госстандарта РФ. Конструктивные решения позволяли результативно функционировать – при начальном давлении от 0,2 бар.Концепция безопасности оборудования основана на многоуровневой системе защиты. Такой подход должен был обеспечить покупателю безопасную эксплуатацию.

Продукция марки VECTOR создавалась для удобства при самых минимальных затратах. На российском рынке, наверное было трудно найти аналоги по более дешевой цене.Модификация водонагревателей имела достаточно широкий линейный ряд.

Технические характеристики:

Однако, по отзывам покупателей, приемлемая цена колонки Vektor, не оправдывает плохое качество продукции. А многоуровневая защита постоянно дает сбой. Отмечается, что колонки неудобный коллектор из–за чего смесительные камеры забиваются пылью, которые невозможно полностью прочистить. Сложно добиться нужной температуры, показания на термометре все время плавают вверх и вниз.

Временами, колонка поджигается с хлопком, хотя горелка и теплообменник чистые. Через непродолжительное время эксплуатации начинает подтекать, соединения арматуру оставляют желать лучшего. Причиной тому была сборка колонок VEKTOR из дешёвых китайских комплектующих. В настоящее время производство таких колонок полностью прекращено. Газовая колонка VEKTOR была полностью модифицирована.

Газовая колонка VEKTOR – новая жизнь

Так как колонка снята с производства, мы не будем делать подробный обзор канувших в лето моделей. На смену пришло новое поколение водонагревателей под маркой НЕВА. Производство аппаратов серии NEVA осуществляет «Армавирский завод газовой аппаратуры». Который в свою очередь входит в концерн предприятий BaltGaz Групп.

На предприятии используются инновационные подходы к конструкторским разработкам. Материалы проходят высочайшую проверку качества. Внедряются современные, европейские системы защиты. Теплообменник изготавливают из бескислородной меди. Более подробно с новыми моделями от компании BaltGaz можно ознакомится на нашем сайте в разделе Газовые колонки в статье НЕВА.

Внутренние поломки

Теперь посмотрим, какие нежелательные явления могут происходить внутри самой колонки:

Водяной контур

Чаще всего приходится сталкиваться с такими проблемами:

Засорились «родные» фильтры, имеющиеся в составе некоторых колонок.
Уменьшилось проходное сечение из-за отложений накипи.

Твердый налет, в обиходе именуемый накипью, образуют растворенные в воде соли магния и кальция. Скорость образования накипи тем больше, чем выше температура воды, поэтому в первую очередь от этой проблемы страдает теплообменник. Его тонкие трубки забиваются очень легко, в результате чего падает напор со всеми вышеописанными последствиями.

Сегодня выпускается целый ряд эффективных средств, позволяющих очистить трубопровод от накипи. Если используется специальный состав для газовых колонок, теплообменник можно не демонтировать. Достаточно отсоединить от него подводящую трубу и слить воду, открыв на смесителе кран для горячей воды.

Водяные контуры газового водонагревателя

Затем на входном патрубке теплообменника с помощью хомута закрепляется резиновый шланг, в который через лейку осуществляется заливка реагента. Заливать нужно медленно, иначе из-за бурной реакции средство выплеснется наружу.

Средства для удаления накипи имеют в своем составе весьма агрессивные компоненты, например, соляную кислоту. Работая с ними, надо щепетильно соблюдать правила техники безопасности и пользоваться средствами защиты – перчатками и очками.

После 2-часовой выдержки подводящую трубу снова подсоединяют к теплообменнику, открывают корневой вентиль и прогоняют через колонку некоторое количество воды.

Если специальное средство для колонок раздобыть не удалось, можно использовать любое, но тогда теплообменник нужно будет снять и промыть отдельно. В противном случае может пострадать важный элемент колонки – алюминиевый редуктор.

Если приобрести реагент заводского изготовления вы по какой-то причине не можете, воспользуйтесь народным средством – раствором 100 г лимонной кислоты на 0,5 л воды.

Система розжига

В некоторых колонках искра для зажигания горелки генерируется батарейками – это т.н. электронный розжиг.

Причина объявленной водонагревателем «забастовки» может быть очень простой – батарейки сели и нуждаются в замене.

Запальник может тухнуть из-за того, что недостаточно долго (менее 20-ти сек) удерживалась нажатой кнопка розжига – биметаллическая пластина не успела нагреться.

Система дымоудаления

Наросты сажи могут образовываться не только в дымоходе, но и внутри колонки – на теплообменнике. Периодически его нужно чистить.

В турбированных колонках причиной плохой тяги может стать забарахливший вентилятор.

Современные проточные водонагреватели сильно отличаются от устаревших моделей, поэтому перед покупкой нужно изучить основные характеристики оборудования. : рекомендации специалистов и обзор моделей.

Технологию выполнения работ по прокачке скважины после бурения рассмотрим в статье. А также читайте полезные советы по выбору оборудования.

Автоматика

Из средств автоматики чаще всего выходит из строя резиновая мембрана, контактирующая с водой. Она может деформироваться или растрескаться. Данный элемент необходимо заменить.

Выбирая новую мембрану, отдавайте предпочтение изделиям на силиконовой основе – они являются наиболее надежными и долговечными.

Сравнительно часто выходит из строя и датчик тяги. Для проверки работоспособности нужно замерять его сопротивление, подключив к клеммам тестер. Прибор должен показать «бесконечность».
