Монтаж радиатора отопления своими руками

Расчет по площади

Это самый простой вариант определения более-менее точного количества необходимого для обогрева тепла. При расчете основной отправной точкой выступает площадь квартиры или дома, где осуществляется организация отопления.

Значение площади каждого помещения имеется в плане квартиры, а для вычисления конкретных значений по расходу тепла на помощь приходит СНиП:

• Для средней климатической зоны норма для жилого помещения определена, как 70-100 Вт/1 м2.
• Если температура в регионе опускается ниже -60 градусов, уровень обогрева каждого 1 м2 необходимо увеличить до 150-220 Вт.

Для расчета панельных радиаторов отопления по площади, кроме приведенных норм, можно использовать калькулятор. В учет обязательно берут мощность каждого обогревающего прибора. Значительные перерасходы лучше не допускать, т.к. по мере увеличения итоговой мощности увеличивается также количество батарей в системе. В случае с центральным отоплением подобные ситуации не являются критичными: там каждая семья оплачивает только фиксированную стоимость.

Совсем другое дело в автономных отопительных системах, где последствием любого перерасхода является рост оплаты за объем теплоносителя и работу контура. Тратить лишние финансы непрактично, т.к. за полный отопительный сезон может набежать приличная сумма. Определив с помощью калькулятора, сколько точно нужно тепла на каждую комнату, легко узнать, сколько приобретать секций.

Для простоты на каждом отопительном приборе указывается объем выделяемого им тепла. Эти параметры обычно содержаться в сопроводительной документации. Арифметика здесь простая: после определения количества тепла полученную цифру нужно разделить на мощность батареи. Полученный после этих несложных операций результат и является числом секций, необходимых для восполнения утечек тепла в зимнее время.

Для наглядности лучше разобрать простой пример: допустим, что нужно всего 1600 Ватт, при площади каждой секции в 170 Ватт. Дальнейшие действия: производится деление общего значения 1600 на 170. Выходит, что приобретать нужно 9,5 секций. Округление можно осуществить в любую сторону, на усмотрение владельца дома. Если в помещении есть дополнительные источники тепла (например, кухонная плита), то округлять нужно в сторону уменьшения.

В противоположную сторону рассчитывают, если в комнате имеются балконы или просторные окна. То же самое касается угловых помещений, или если стены плохо утеплены. Расчет очень простой: главное при этом не забывать про высоту потолков, т.к. она не всегда стандартная. Значение имеет также тип используемого для возведения здания строительного материала и вид оконных блоков. Поэтому данные расчета мощности стальных радиаторов отопления нужно воспринимать, как приблизительные. Калькулятор в этом отношении куда удобнее, т.к. в нем предусмотрены корректировки по стройматериалам и характеристикам помещений.

Подбираем нужные компоненты

Для предстоящих работ необходимо приготовить инструменты. Из запорно-присоединительной арматуры приобретаем краны, вентили, клапаны, терморегуляторы. Для монтажа нужны переходники, позволяющие соединить детали разного диаметра: муфты, сгоны. Для закрепления приборов на стене покупаются кронштейны и уголки. Необходимы и байпасы (перемычки в виде отрезков трубы), которые устанавливаются между двумя линиями трубопровода. Нужно заранее проверить наличие в составе всех элементов, чтобы во время монтажа не заниматься поисками недостающих деталей.

Полипропиленовые трубы для отопления

При монтаже батарей учитывается и возможность спрятать трубы теплосистемы под покрытия стен. Если имеется обшивка декоративным пластиком или гипсокартоном, то упаковка в них несущих частей системы отопления повысит эстетичный вид помещения. Наружу выводятся концы труб с имеющейся резьбой. Это делается для того, чтобы при последующих установках радиаторов не нужно было портить покрытие стен. Необходимые детали для монтажа подбираются с учетом диаметра резьбы.

Прячем трубы теплосистемы под покрытия стен

Современные способы соединения труб предусматривают и сварку, и резьбовую сборку. Оба варианта не влияют на срок службы батарей или уровень их прогрева, но имеют различия по нескольким параметрам. Например, сварочные швы более надежные, в то время как резьба боится механических нагрузок и вибраций. Кроме того, в старых домах часто невозможно на трубах сделать резьбу. Выходом из положения является сварка.

Сварка труб для отопления

Но в новых домах ставят трубы из современных материалов, таких как: полипропилен, металлопластик. Для их соединения сварку уже не используют.

Последовательность установки радиатора

Описать последовательность монтажа всех видов радиаторов с использованием разных схем разводки просто невозможно, поэтому мы приведем пример установки секционных батарей из биметалла или алюминия.

Инструменты и комплектующие

Кроме самых радиаторов понадобится докупить следующие комплектующие:

• переходники для перехода на правостороннюю резьбу;
• две заглушки с внешней резьбой (подбираются в зависимости от выбранного переходника);
• вместо одной заглушки можно установить кран Маевского;
• кронштейны для крепления радиатора к стене;
• два шаровых крана с муфтовым соединением (нужны для удобного отключения прибора от общего контура);
• металлические или полипропиленовые трубы.

Если прибор нуждается в точной настройке работы, то вместо шаровых кранов устанавливают терморегуляторы. Они бывают угловые и прямые. Выбор модели зависит от подводки труб. Вместо этого устройства можно приобрести полный термостатический комплект, который включает балансировочный вентиль, термоклапан и термостатическую головку.

Также для подключения отопительного прибора понадобятся инструменты и материалы: разводные и рожковые ключи, а также уплотнительная паста и пакля. Кроме них, подготовьте строительный уровень, перфоратор, рулетку, карандаш, угольник, дюбели и саморезы.

Установка и подключение радиатора к пропиленовой трубе

Теперь рассмотрим, как выполняется монтаж и подсоединение радиатора к полипропиленовой трубе. Для начала нужно выполнить обвязку радиатора.

Для этого придерживайтесь такой последовательности работ:

1. В мультифлекс установите муфту, укомплектованную накидной гайкой.
2. На стенах под окнами установите кронштейны для батареи. Для этого выполните разметку, высверлите отверстия и закрепите кронштейны на дюбелях и саморезах. Учтите, что прибор должен быть установлен строго горизонтально, поэтому в ходе работы используйте строительный уровень.

Теперь переходим к соединению кранов прибора. Для этого кран разбирают и вкручивают в радиатор отопления штуцер с накидной гайкой. При помощи подходящего ключа плотно затяните соединение. Для дальнейших работ понадобится пакля, набор ключей, резьбовая паста, нить для резьбы и уплотнители.

Последовательность работ по запаковке радиатора:

• с монтажного комплекта временно снимите уплотнители;
• пробку вкрутите в резьбовой патрубок коллектора;
• американки скручиваются с кранов, а штуцера с гайками запаковываются;
• пробка затягивается в гнезде коллектора.

Теперь навешиваем радиатор на кронштейны. На краны устанавливаются элементы для соединения с отопительным контуром. Затем выполняется стыковка трубной проводки.

Установка и подключение радиатора к металлической трубе

Если выполняется монтаж радиатора отопления своими руками, то запаковка батареи, разметка и установка кронштейнов при подключении к металлической трубе выполняются аналогично. Разница в проводимых работах заключается только в материале используемых фитингов. Если при подключении к полипропиленовой трубе рекомендуется применять фитинги из полипропилена, то при монтаже на металлический трубопровод используют фитинги из аналогичного материала.

Самостоятельно установить и подключить батарею отопления сможет только человек, который ранее проводил подобные работы и обладает необходимыми знаниями. В противном случае лучше доверить установку квалифицированным специалистам.

Установка чугунных радиаторов отопления своими руками

• Необходимые инструменты и материалы
• Этапы монтажных работ

Чугунные радиаторы — довольно популярная батарея, с помощью которой осуществляется отопление в многоэтажных домах. Это объясняется тем, что чугунные батареи имеют неоспоримые преимущества перед другими видами отопления. Кроме того, большая часть установленных батарей в домах уже отработала свой срок и сейчас необходимо произвести их замену. Именно поэтому очень актуальной является информация по установке чугунных радиаторов. Установить отопительные системы — дело не совсем простое, но для хозяйственников вполне осуществимое.

Обвязка радиатора в однотрубной системе.

Большую роль играет площадка, на которую будет производиться установка чугунных радиаторов.

Состав поверхности места установки будет отражаться на этапах монтажа отопления. Монтаж приборов может происходить на деревянной стене. В этом случае понадобится для монтажа одна планка и одна подставка на каждый радиатор. Устанавливаться батареи могут и на кирпичную оштукатуренную стену. Здесь понадобятся кронштейн, подоконник и ниша.

Также местом для монтажа может стать стена облегченной конструкции. Тут понадобится цельная опора, на которую будет установлен отопительный прибор. Надо отметить, что целесообразно выбирать место для установки чугунной батареи с условием удобства, а не красоты. Чтобы внести элементы красоты в отопительные приборы, можно прибегнуть к более простым способам декорирования и украшения батарей, например, с помощью решетки из ротанга.

Особенности крепления радиаторов отопления при самостоятельной установке

Особые условия к прочности крепления и качеству основания выдвигают обогревательные приборы, изготовленные из чугуна

Важно учитывать, что кроме массы самого изделия, есть еще и внутренний объем секций, которые наполняются теплоносителем. Если у алюминиевой единицы он составляет не более 0,5 л, то у чугунной серии МС-140 объем достигает 1,5 литра

Рассчитывая количество крепежных кронштейнов, мастера руководствуются нормативами пункта 3.25 уже упомянутого выше СНиП. По его нормам правильная установка радиаторов отопления заключается в следующем – одна опора на 1 м² площади нагрева батареи, но не менее трех. Показатель площади секции зависит от ее типа. Для примера, у М-140 она составляет 0, 254 м², и для набора из 12 секций понадобится 4 кронштейна.

Если монтаж выполняется тремя кронштейнами, то два из них ставятся снизу, а один сверху посередине. Четыре крюка устанавливаются друг над другом попарно. Изгиб кронштейна должен прочно охватывать шейку, соединяющую соседние секции. Кроме перечисленного есть еще несколько правил крепежа:

• Монтаж батарей из алюминия или биметалла выполняется по тем же нормам, что и из чугуна. Причина такого подхода – низкая устойчивость к нагрузкам механического типа и слабой прочности соединительных узлов секций. Поэтому здесь также нужно не менее трех кронштейнов.
• Чугунные изделия крепятся на кронштейнах в паре с анкерами или дюбелями.
• В некоторых случаях используются напольные подставки с фиксацией верхней части батареи к стене. При количестве секций более 10 следует применить три подставки.

Соединительные фитинги

Сам по себе радиатор подключить к системе не получится, тем более, если учесть наличие на нем правой и левой резьбы с двух сторон. Чтобы реализовать соединения нужны фитинги, минимальный комплект включает:

1. Две футорки.
2. Две заглушки.

В зависимости от конструкции системы отопления, внешняя резьба футорок и заглушек может быть как левого направления, так и правого. Внутренняя резьба фитинга всегда имеет только правую винтовую линию. Бывает, что установка в квартире чугунного радиатора отопления своими руками сопровождается оснащением последнего автоматическим воздухоотводчиком или краном Маевского. В этом случае вместо пробки завинчивают футорку. Для изделий из алюминия или биметалла в продаже присутствуют готовые наборы, состоящие из:

• Четырех парных футорок.
• Одной пробки, соответствующей внутреннему шагу резьбы футорки.
• Один кран Маевского.

Кто интересуется вопросом, как правильно установить батареи, должен учесть важную рекомендацию, суть которой заключается в добавлении в схему обвязки шаровых кранов. Эта мера предоставляет возможность без вмешательства в функционирование центрального отопления выполнить ремонт или замену элементов домашней системы.

Концепция автономного обогрева подразумевает установку на подаче терморегуляторного узла. Краны и фурнитура к отопительному прибору через «американку». Способ соединения с подводом зависит от материала труб.

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Необходимый инструментарий, чтобы правильно соединить трубы отопления

Перечислим некоторые приборы, необходимые для данных работ:

Схема установки радиаторов отопления.

• трубы (желательно, из полипропилена или меди. Метапол, материал, недавно столь популярный, уже сильно устарел);
• радиаторы отопления. О них стоит упомянуть отдельно: дело в том, что алюминиевые радиаторы сильно проигрывают чугунным в теплоемкости. Однако они меньше засоряются и требуют минимального ухода. Поэтому, если требуется обогреть большое помещение с минимальными потерями тепла, то использование алюминиевых батарей – это решение самое подходящее. Если же требуется радиатор с высокой степенью надежности (нет возможности постоянного его прочищать), то остановить свой выбор лучше на алюминии;
• лента для герметизации;
• соединительные клапаны для труб и радиаторов;
• фитинги. Их количество зависит от того, сколько всего радиаторов.

Настоятельно рекомендуем обратиться к специалисту! Самостоятельный монтаж труб может обернуться плачевно

Особое внимание обратите на фитинги

Самостоятельная установка радиаторов

Монтаж батарей не сложный, предполагает минимум инструментов, простейших строительных навыков. Поскольку чугунные радиаторы тяжелые, устанавливать лучше вдвоем или втроем. Качество монтажа влияет на отопление.

Установка кронштейнов

Перед монтажом разметьте стену, определите места для кронштейнов. Если стена железобетонная, просверлите отверстия глубиной 12 см, вставьте дюбели или деревянные заглушки.

В подготовленные отверстия закрепите кронштейны, зафиксируйте цементным раствором, заглушками.

Если стены не выдерживают тяжести, рационально использовать кронштейны напольного типа. Они не уступают настенным, защитят стены от серьезной нагрузки.

Монтаж кронштейнов

Как поставить батарею из чугуна?

Кроме радиаторов, отопительная система предполагает установку комплектующих, обеспечивающих простое обслуживание батарей, снижающих вероятность аварийных ситуаций. Поэтапное описание монтажных работ:

1. Установка в точке верхнего коллектора, на месте подсоединения подводящей трубы, ручного или автоматического воздухоотводчика.
2. Установка заглушек на свободные коллекторы. Если не совпадают по диаметру с трубами, используйте переходники, прилагающиеся к радиаторам.
3. Установка запорной, регулирующей арматуры. Шаровые краны, установленные на выходе и входе батареи, позволяют демонтировать радиатор без прекращения работы системы отопления.
4. Подключение оборудования к отопительной системе. Можно подключить по 4 схемам. Соединение определяется по выбранным фитингам и трубам.

Опрессовка

Опрессовка – завершающий этап монтажа. Потребуется оборудование, при отсутствии, работу реально выполнить своими силами. Заполните батареи водой медленно, чтобы предотвратить гидроудар, повреждение арматуры, системы отопления.

Монтаж арматуры и подключение радиатора к системе

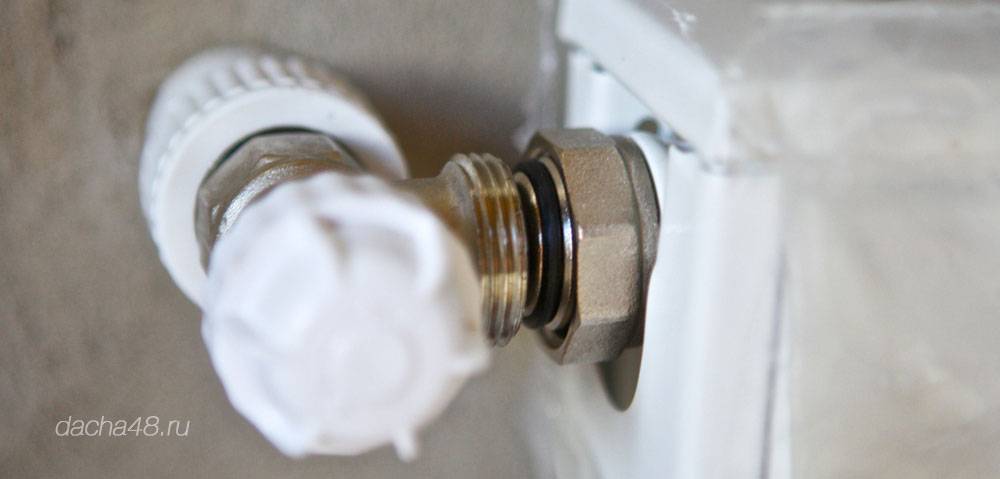

В результате у нас установлены два крана, которые должны идеально подойти к батарее. Кран состоит из двух частей, одну мы приклеили, а вторая, с гайкой должна прикручиваться к батарее. Самое время открутить гайку и вкрутить маленькую часть крана в отверстие в радиаторе. Не забываем про герметик.

Резьбы должны быть закручены одинаково, если вам намеренно не требуется что-то отрегулировать. Закрутить можно при помощи пассатижей, они прям созданы для этого, он не как обычно, а вставив закрытые пассатижи в отверстие трубки. Они зацепятся за грани.

Минут 5 ждём пока герметик подсохнет и ставим радиатор на место. Все должно совпасть.

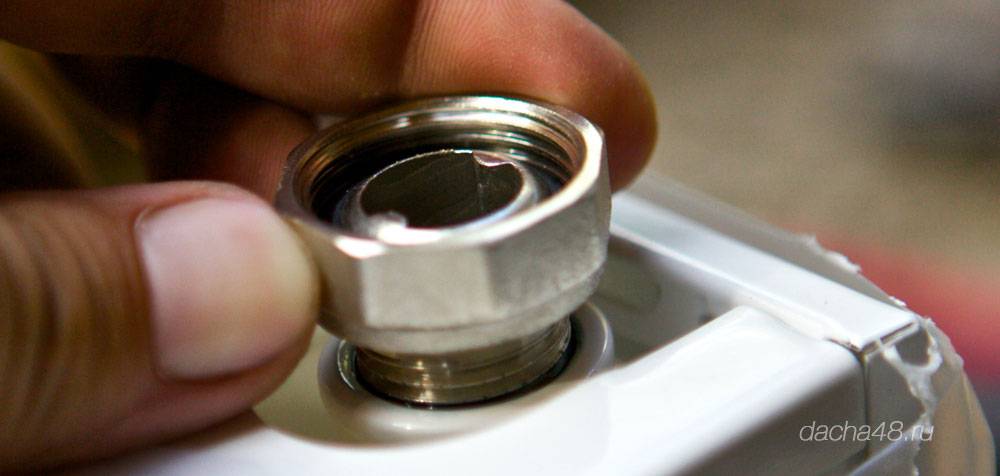

Закручиваем гайку, ключ достаточно хитрый поэтому придётся использовать газовый.

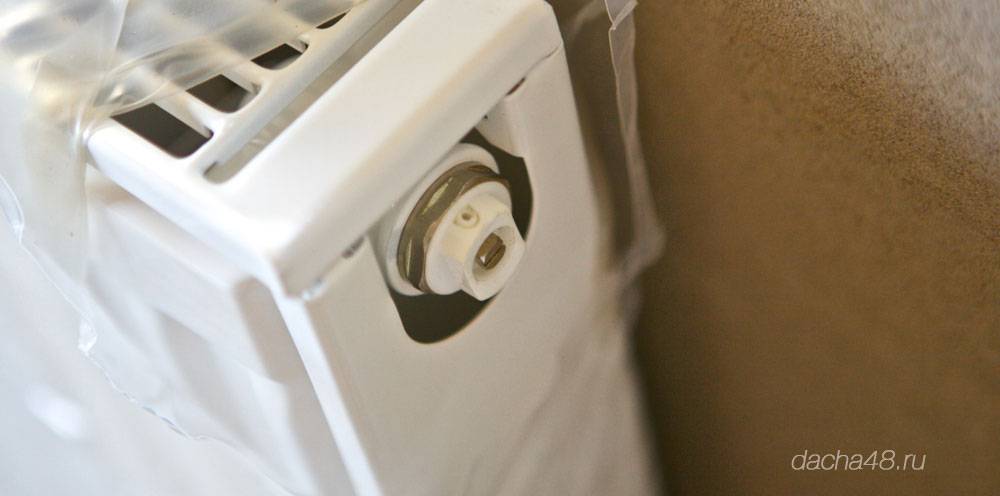

Теперь остаётся на другой стороне батареи сверху вкрутить кран Маевского,

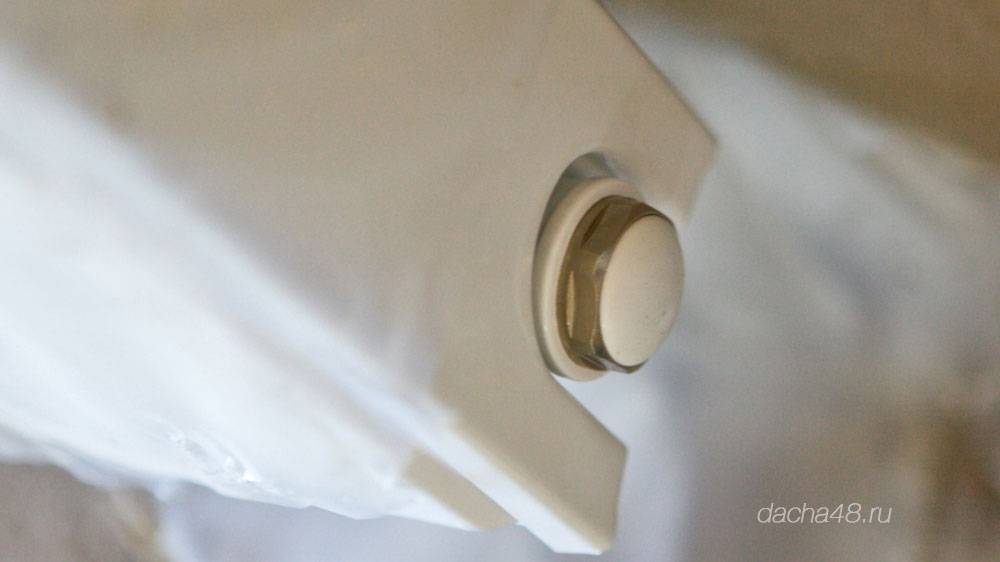

А снизу заглушку.

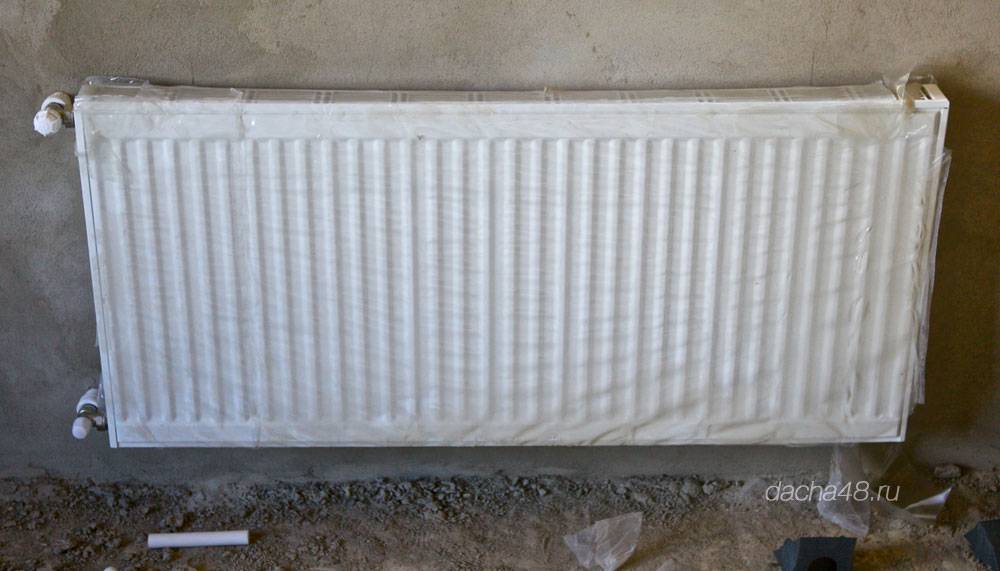

В итоге получается вот так.

Таким образом, устанавливаем все радиаторы в доме. Если радиатор отличается от Тип 11, то и расстояние от стены до центра радиатора больше

Обратите на это внимание и не режьте сразу

После того как все установлено, необходимо опресовать систему. Можно это сделать скважинным насосом, он выдаёт около 6 атм, а осмотр утечек в это время дает прилив адреналина который я не знаю в чем измерять))))

При опресовке у меня ничего не потекло ни из-под штукатурки, ни из резьбовых соединений. Надеюсь, у вас тоже все получится.

Варианты подсоединения отопительных систем

Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:

Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же — к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.

Варианты подключения радиаторов

Важно! При подаче воды снизу, вы потеряете около 10% возможного тепла

Нижнее подключение

Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

• Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.
• Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

Важно! При недостаточном прогреве дальних секций батареи, используется удлинитель протока воды. Параллельное подключение

Оно происходит через теплопровод, встроенный в отопительную систему

Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются

Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются

Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются.

Важно! Подключение радиатора отопления своими руками таким способом проводится достаточно сложно, эту работу лучше будет доверить опытным монтажникам. Последовательное подключение

В этом случае перенос тепла по системе происходит за счет давления воздуха в ней

Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы

В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы

Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы.

Расчет необходимой мощности радиатора

Выбрав марку батарей, стоит рассчитать мощность для конкретных помещений. Существуют сложные формулы, по которым можно вычислить, сколько теплоэнергии требуется для обогрева площади конкретной комнаты. Но можно прикинуть приблизительно: для отопления 1 м³ современного дома нужно 20 Вт. Рассчитав объем помещения, умножаем полученную величину на 20 и делим на мощность одной секции батареи. То, что получилось в итоге — это и есть нужное количество секций в конкретную комнату. При наличии на окнах старых деревянных рам, к показателю добавляется 15%.

Для замены и монтажа всех радиаторов перекрывают систему отопления полностью как в частном, так и в многоквартирном доме. Воду, оставшуюся в трубах, сливают. А ее остатки откачивают с помощью насоса.

Подручные инструменты

Чтобы осуществить монтаж чугунных батарей, понадобятся следующие инструменты:

• Строительный уровень.
• Шуруповёрт.
• Дрель для проделывания отверстий в стене.
• Рулетка.
• Герметик, лента для уплотнения.
• Карандаш.
• Длинный и короткий ключ для соединения секций батареи.

Инструменты для монтажа батареи отопления

Дополнительно лучше приобрести динамометрический ключ. Он поможет оптимально затянуть детали в местах соединения. Если сделать это слабо, они могут не выдержать давления отопительной системы. Это вызовет протечку. А если сильно закрутить, то может сорваться резьба. Это тоже приведет к аварийной ситуации.

Динамометрический ключ

Подготовительный этап

Прежде чем начинать монтаж, нужно подготовить инструменты, оборудование. Детали подбирают с учетом системы разводки отопления.

Место установки нужно очистить, подготовить. Если стена неровная, не перпендикулярна полу, выровнять по уровню. Отопительную систему освободить от воды.

Сборка

Необходимо определить количество секций, требующихся для отопления помещения. При расчете секций нужно учитывать площадь комнаты, размер окон. Группировать секции несколькими радиаторными ключами. Части батареи необходимо надежно прикрепить станком, устройством, предотвращающим проворот секций при повороте ниппеля.

Ключи вращайте в противоположную сторону от хода резьбы, ниппель ввинчивайте максимум на 2 оборота. Когда собрали радиатор, проверьте герметичность, проведите гидравлическое испытание (понадобится гидравлический стенд, манометр). В приборе отопления не должно падать давление. Если случилось, подтяните ниппели, проверьте секции на брак.

Окрашивание

Чтобы сохранить вид приборов, окрашивайте дважды. После каждого слоя, дайте краске полностью высохнуть – предотвратит растрескивание, изменение цвета.

Краска должна соответствовать критериям:

• выдерживать нагревание до +80°;
• не содержать вредных соединений, испаряющихся при воздействии высокой температуры;
• не должна иметь мягкую структуру.

Мастера советуют пользоваться алкидной, акриловой красками. Первая экологичная, доступная, вторая – долговечная, не теряет вид.

Окрашивание

Определение места установки

Приборы нужно ставить:

• вертикально;
• на расстоянии 3-5 см от стены;
• на 6 см выше пола;
• на 5-10 см ниже подоконника.

Соблюдение стандартов обеспечит хорошую вентиляцию, нагрев воздуха.

Допускается размещение труб под несильным уклоном в направлении движения жидкости – предотвратит завоздушивание системы отопления.

Следите, чтобы чугунные радиаторы не перекосились, иначе пострадает циркуляция теплоносителя. Центр батареи, середина оконного проема должны совпадать с точностью до 2 см.

Нормы установки

Какие бывают радиаторы

Наиболее распространены в наше время следующие виды батарей:

Чугунные радиаторы

Старые добрые чугунные радиаторы известные своей надежностью. Хотя сейчас их устанавливают все реже, но совсем недавно они стояли в каждой квартире. Самый существенный недостаток – это огромный вес. Они крайне долговечны (установленные батареи еще во времена СССР исправно работают до сих пор в некоторых квартирах), не боятся высокого давления и низкого качества теплоносителя, прекрасно отдают тепло.

Алюминиевые радиаторы

Алюминиевые – современные модели. Эти аналоги имеют незначительный вес и стильный внешний вид. Теплоноситель в этих батареях проходит непосредственно через корпус, поэтому важна качественная жидкость, иначе радиаторы быстро придут в негодность. Алюминиевые модели дешевые, но не пользуются популярностью из-за своей придирчивости к теплоносителю.

Биметаллические радиаторы

Такие модели похожи на чугунные, но они более современные, легкие и имеют лучшую (по сравнению с чугунными) теплоотдачу. Батареи состоят из стального сердечника и алюминиевого корпуса, что исключает недостаток алюминиевых аналогов. Преимущества этой модели делают ее наиболее популярной на сегодняшний день.

Стальные батареи

Срок службы таких моделей достигает 25 лет, они относительно легкие, хорошо отдают тепло. Батареи этого типа оптимально подойдут для небольших частных домиков.

Выбор вида батарей всегда сложен. Мы рекомендуем брать или чугунные, если есть кому помочь в их монтаже, либо же биметаллические, они легкие и можно их установить самостоятельно.

С чего начинается грамотная установка разных типов радиаторов отопления в квартире?

Чтобы установка радиаторов отопления в квартире прошла без проблем, то вторым шагом нужно своими руками отбить горизонтальный уровень расположения батареи

Так же как и при организации теплого пола, важно обеспечить соосность для подключения подводок к футоркам. Но здесь есть свои особенности:

• Горизонтальные каналы отопительного прибора нужно сориентировать по уровню.
• Обе трубы подачи должны иметь уклон относительно хода жидкостного теплоносителя для снижения силы сопротивления потоку и завоздушивания устройства. По СНиП уклон небольшой – всего 5-10 мм на длину трубы более 0,5 метра.
• Стальные трубы подвода длиной менее 1,5 метра к стене крепить не нужно.

Есть еще один вопрос, который интересен начинающему сантехнику – на какой высоте устанавливают радиаторы в комнате. По правилам их положение осуществляется по следующим правилам:

• Промежуток между подоконником и верхней точкой батареи – 50-100 мм.
• Промежуток между стеной и батареей – 25-50 мм.
• Расстояние от пола – 100-120 мм.

Замена и установка батарей

Виды заглушек.

Разборка старого радиатора

Если ваша чугунная батарея стала не достаточно хорошо греть, а менять ее на новую вы по каким-либо причинам не желаете, можно сделать ей профилактику, почистить, промыть, перекрасить и она прослужит еще столько же.

Разборка чугунных радиаторов отопления занятие несложное, но требующее аккуратности.

Изначально следует убедиться в том, что из системы слита вода, в данном случае не стоит надеяться на собственные познания, лучше обратитесь к слесарям. Так как даже в летний период без особой надобности воду могут не сливать;

Подмотка уплотнения.

• Далее инструкция предписывает отсоединить агрегат от системы. Если есть резьбовое соединение, то все просто, взял газовый ключ и отвинтил. За неимением такового придется воспользоваться болгаркой, после чего снять конструкцию с навесов;
• Для того чтобы сделать капитальную профилактику, необходимо разобрать «баян» на секции. Непосредственно разборка чугунных радиаторов отопления начинается с отвинчивания всех боковых заглушек. Здесь есть один нюанс, дабы хрупкий металл не лопнул, заглушки нужно предварительно разогреть паяльной лампой;
• При отвинчивании следует быть внимательным. Резьба чугунного радиатора может быть правой или левой;

Схема соединения секций.

Проблема относительно того, как определить направление резьбы в чугунных радиаторах среди профессионалов решается просто. С правой стороны секции нарезается правая резьба, соответственно с левой стороны будет левая;

Схема радиаторного ключа.

• Но, как правило, в старых батареях пазы под радиаторный ключ уже проржавели и даже после нагрева, выкрутить ниппель невозможно. Здесь вступает в работу обычная болгарка, старые ниппеля попросту разрезаются. После чего их остатки сбрызгиваются средством для удаления ржавчины и аккуратно выбиваются зубилом из резьбы;
• Когда ваша чугунная «гармошка» разобрана на секции, ее внутренность промывается водой под большим напором. Краску сверху можно ободрать при помощи насадки на дрель или болгаркой с насадкой в виде металлической щетки;

Очистка батареи.

Сборка и монтаж новой батареи

Как уже упоминалось, сборка секций в таких радиаторах выполняется при помощи ниппелей. Перед соединением на резьбу следует намотать уплотнительную фум-ленту. Старые мастера предпочитают уплотнять пенькой и масляной краской, но здесь нужен навык.

Ниппель с разнонаправленной резьбой.

Инструкция примерно такова:

1. Радиаторный ключ заводится в секцию, на него надевается ниппель с фум лентой, после чего обе секции соединяются и ниппель вкручивается;
2. Не забудьте предварительно надеть на него резиновую прокладку, она будет служить уплотнением между секциями;
3. Затягивать нужно с разумным усилием, дабы не лопнул металл.

Порядок соединения.

Подключение чугунных радиаторов отопления к системе может быть боковым, нижним или диагональным, но какой бы вариант вы не выбрали, лучше сразу на входе и выходе установить отсекающие шаровые вентили и смонтировать байпас. Таким образом, у вас всегда будет возможность заменить радиатор без отключения системы и слива воды.

Подсоединение с вентилями и байпасом.

Крепеж для чугунных радиаторов отопления нужно брать особый

Если те кронштейны, которые идут в комплекте вас не устраивают, то выбирая из каталога, следует обращать внимание только на кронштейны или напольные стойки с пометкой «усиленные», они рассчитаны на вес чугунных конструкций

Схема установки батареи.

На видео в этой статье показана технология установки радиаторов.
