Установка газовой колонки алгоритм монтажа в соответствии с действующими нормами и правилами

Какие понадобятся инструменты

Комплект инструментария в совокупности с необходимыми материалами, вовремя подготовленный, избавит мастера от лишних движений на поиск нужных элементов в период работы.

Для комплектации перечня материалов потребуются:

• Оцинкованная труба или гофра. Часто эти детали продают с колонками, если их нет, нужно измерить диаметр окружности на выходе, в которое будет присоединяться устройство, в соответствии с данными параметрами приобретается материал.
• По размерам гофры понадобится круглая розетка.
• Когда оборудуют дымоход частного строения, приобретают асбестовую, металлическую трубу по размерам, предусмотренным инструкцией она должна быть не меньше пределов в диаметре 12 см и длине 2 м.
• Размер и покупка типового газового шланга зависит от расстояний между вводом в колонку и трубой, по которой поступает газовый источник. Необходимо предусмотреть резьбовой тип, соответствие наконечника и фиксирующей гайки, возможно, понадобятся переходники.
• Необходимо запастись дюбелями, чтобы прикрепить аппарат на стену.

Эффективность работы, продолжительность срока эксплуатации колонки, стоит в зависимости от установки фильтра для очистки поступающей воды, её качественных характеристик.

Выполнить монтаж помогут следующие инструменты:

• электродрель с набором сверл
• разводные и рожковые ключи
• герметики

После подготовки к обустройству нового оборудования приглашают специалиста. Уверенным в своих действиях гражданам, если они подкреплены правовыми нормами, знаниями выполняемого процесса, можно приступать к исполнению установки.

Правила установки

Все работы по подключению колонки выполнить собственноручно не получится. Существуют нормы установки, в соответствии с которыми проводить проектирование и монтаж газового оборудования имеет право только газовая служба или организация, имеющая соответствующую лицензию. Проще говоря, подсоединение аппарата к газовой магистрали своими руками – запрещено. Но все остальные работы вы вправе провести самостоятельно.

Необходимость установки газового водонагревателя появляется по трем причинам.

1. Если газовая служба настаивает на переносе агрегата в другое помещение. Обычно это перенос аппарата из ванной комнаты на кухню, поскольку он был ранее установлен по устаревшим на сегодняшний момент нормативам.
2. В случае, когда требуется замена газовой колонки, вышедшей из строя, или замена устаревшего агрегата на новый, расположив его на том же месте.
3. Вы изъявили желание впервые установить колонку, взамен другим видам горячего водоснабжения. В этом случае в доме должна быть проведена газовая магистраль.

К выбору агрегата необходимо отнестись с особой серьезностью, поскольку установка газовой колонки в квартире, на кухне которой нет встроенного в стене канала дымохода (не путать с вентиляционным каналом), по нормативам не разрешается. Выходом из данной ситуации является приобретение колонки, имеющей закрытую камеру сгорания. В таком агрегате в качестве дымохода применяется коаксиальная труба, которая выводится сквозь стену наружу. Инженер, выполняющий проект, должен уведомить вас о такой ситуации.

Документы

Для того чтобы установить газовую колонку в квартире или частном доме, понадобятся следующие документы:

1. Технический паспорт приобретенной колонки или указание модели в случае последующей покупки агрегата.
2. Акт о техническом состоянии вытяжки или дымохода, составленный службой контроля вытяжных и дымоходных каналов.
3. Проект размещения нового водонагревательного оборудования и подключения его к газовой и водопроводной магистрали в соответствии с техническим заданием.
4. Поданное собственником заявление на переустройство помещения с колонкой, дополнительно необходимо представить подтверждение права собственности и технический паспорт на квартиру.
5. Заявление о проведении монтажных работ, отправленное в газоснабжающую организацию (Горгаз) с приложением проекта.

Фирма, занимающаяся техническим обслуживанием приобретенной газовой колонки или специалисты газоснабжающей организации, при монтаже оборудования обязаны выполнить следующие действия:

1. Произвести врезку в газовый трубопровод с установкой приборов учета и отсекающего вентиля.
2. Повесить колонку с облицовкой горючей поверхности стены изоляционными материалами (жесть в сочетании с асбестовым, базальтовым полотном), подсоединить к агрегату гибкую подводку газа.
3. Подключить колонку к дымоходу или вытяжной системе с помощью трубопровода.
4. Подсоединить гибкие шланги от агрегата к магистрали холодной воды и трубам горячего водоснабжения.
5. По окончании работ специалист Горгаза должен настроить и запустить колонку, опломбировать газовый счетчик и составить акт о вводе агрегата в эксплуатацию.

Стоимость установки дома газовой колонки частными специалистами обойдется в сумму около 3000 руб., газоснабжающие компании в зависимости от региона проводят подключение по своим расценкам.

Рис. 10 Рекомендованные отступы и размещение изоляции

Демонтаж старого оборудования

Провести демонтаж несложно самостоятельно, если соблюдать определенные условия техники безопасности. Работу предстоит осуществлять с системой газо- и водоснабжения. Необходимо заблаговременно подготовить необходимый инструмент:

• рожковые и разводные колючи;
• крепеж;
• фитинги, краны;
• шланг;
• лента;
• герметик.

Выполняя демонтаж колонки, необходимо придерживаться определенной последовательности.

1. Перекрыть подачу газа и воды на колонку. Для этого должны иметься специальные краны на системах.
2. Снять фиксирующие элементы с колонки.
3. Аккуратно отсоединить шланги от системы подачи газа и воды.
4. Закрыть вентиль на подачу горячей воды от колонки.
5. Отсоединить колонку от дымохода.
6. Аккуратно снять колонку со стены.

Монтаж нового оборудования можно осуществлять сразу же. Пока новое оборудование не подключено, обязательно проконтролировать тягу в дымоходе. Для этого достаточно поднести открытый огонь (зажженная спичка) к дымоходу. Если язычок пламени тянется по направлению к дымоходу, значит с тягой полный порядок.

Как монтировать газовый подвод

Трубы находящиеся в квартире являются собственностью ее владельца, но самовольное изменение в системе подачи газа делать нельзя. Для любых изменений необходимо получить разрешение газовой службы, в противном случае будет выписан штраф.

Если газовая колонка уже была установлена на этом месте, то существенных изменений проекта это не вызовет. Достаточно перекрыть газовый кран на трубе и произвести ее замену. Если водонагреватель устанавливается впервые, то понадобиться делать разводку.

На схеме обозначен способ правильной разводки газовых и водопроводных труб. В зависимости от материала труб понадобятся инструменты для сварки металла или пайки пластика (+)

При самостоятельном монтаже труб нужно соблюдать следующие правила:

1. Перекрывать газ перед началом работ.
2. Проводить работы с открытым окном.
3. Удалять мусор из труб, возникший при монтаже.
4. Не проводить трубы через дверные и оконные проемы.
5. Не использовать вентиляционную шахту для прокладки труб.
6. Не монтировать газопровод в стену.
7. Не использовать гибкие шланги длиной более 3 метров.
8. Окрашивать металлические трубы.

Особое внимание нужно уделить герметизации соединительных элементов газопровода. Для этого нужно использовать уплотнитель и герметик

После завершения разводки можно приступать к установке прибора

После завершения разводки можно приступать к установке прибора.

Как проверить герметичность газовых труб

После установки водонагревателя необходимо проверить газовые трубы на предмет утечки. Если есть газовый анализатор, это значительно упрощает процедуру и повышает качество проверки. Если этот прибор отсутствует, то можно воспользоваться старым способом.

Для этого понадобиться обычное мыло, баночка и кисточка. В банке растворяется мыло до состояния жидкой эмульсии. Далее последовательно при помощи кисточки эмульсия наносится на места соединения труб. По мере нанесения нужно отслеживать появление пузырьков на обработанных участках. В случае их появления необходимо ликвидировать утечку.

Перед проверкой на утечку нужно принять необходимые меры безопасности. Обязательно нужно отключить все электрические приборы

Ни в коем случае нельзя проверять утечку газа при помощи огня. Это опасно и может привести к взрыву. Не стоит рисковать своей жизнью и жизнями соседей.

Распространенные проблемы при использовании

При использовании газоводонагревателя могут возникать проблемыВот какие проблемы могут возникнуть при эксплуатации газоводонагревателя:

• Перегрев. Он может произойти по двум причинам. Первая – недостаточная тяга в вентиляционной трубе. Вторая – слабый напор воды. В случае перегрева колонка самопроизвольно отключается, проработав недолгое время. Это происходит из-за срабатывания предохранителя.
• Выход из строя пьезоэлемента. При такой неисправности пламя не будет загораться после нажатия на кнопку розжига.
• Нарушение целостности бака. Такая поломка возникает на бойлерных водонагревателях и приводит к утечке воды.

Все эти неисправности можно устранить самостоятельно. Так, с перегревом можно справиться, улучшив тягу. Вместо пьезоэлемента для розжига используют обычную спичку. А при нарушении целостности бойлера пораженный участок заклеивают термоустойчивым герметиком.

Мнение эксперта

Кузнецов Василий Степанович

Есть и еще один способ избавиться от выключения колонки при перегреве – удаление из нее предохранителя. Но скажем сразу: он опасен. Кроме того, если работники обнаружат отсутствие предохранителя в вашем устройстве, это может повлечь штраф.

Необходимая документация

При первичном монтаже проточного газового нагревателя воды проводится ряд согласований в различных инстанциях по следующим пунктам:

1. Получение согласия на поставку газа и монтаж отвода от транспортировщиков и распределителей.
2. Выполнение расчета потребления, создание списка технических условий.
3. Составление проекта. С соответствующими инстанциями заключаются договора и собираются документы на получение разрешений.
4. По завершении установки оборудования заключаются договора в городской или областной газовой службе.

При этом должен быть подготовлен следующий список документов:

• Копия документа на подтверждение права собственности дома.
• Копия паспорта – стр. 2, 3 и 5.
• Копия ИНН.
• Копия технического паспорта агрегата.
• Документ о заключении договора на потребление газа.
• Договор об обслуживании газовой установки.
• Копия технического паспорта газового счетчика и документа о его регулярной проверке.
• ТУ на подключение к газовой магистрали и их подтверждение.
• Копия проекта по газификации объекта с штампом метрологии Газпрома.

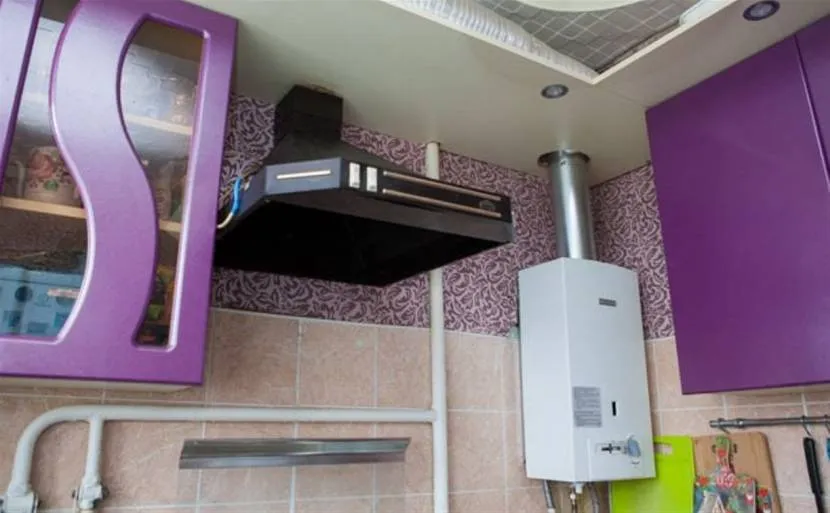

Газовая колонка в интерьере современной кухни Источник cdnmyslo.ru Собранные документы подаются в соответствующие инстанции, по завершении проверки которых на адрес заявителя приходит заключение о разрешении и дальнейших действиях.

Установка и подключение газовой колонки в квартире и в частом доме своими руками

При решении вопроса по поводу того, какой водонагреватель лучше, чаще всего, выбор останавливается на газовом. Данные аппараты отличаются надежностью, а также способностью нагревать большой объем воды в реальном времени за счет их проточного типа. Но, при установке проточной газовой колонки в квартире или частном доме, требуется выполнение некоторых правил.

Правила установки

Все работы по подключению колонки выполнить собственноручно не получится.

Существуют нормы установки, в соответствии с которыми проводить проектирование и монтаж газового оборудования имеет право только газовая служба или организация, имеющая соответствующую лицензию.

Проще говоря, подсоединение аппарата к газовой магистрали своими руками – запрещено. Но все остальные работы вы вправе провести самостоятельно.

Необходимость установки газового водонагревателя появляется по трем причинам.

1. Если газовая служба настаивает на переносе агрегата в другое помещение. Обычно это перенос аппарата из ванной комнаты на кухню, поскольку он был ранее установлен по устаревшим на сегодняшний момент нормативам.
2. В случае, когда требуется замена газовой колонки, вышедшей из строя, или замена устаревшего агрегата на новый, расположив его на том же месте.
3. Вы изъявили желание впервые установить колонку, взамен другим видам горячего водоснабжения. В этом случае в доме должна быть проведена газовая магистраль.

К выбору агрегата необходимо отнестись с особой серьезностью, поскольку установка газовой колонки в квартире, на кухне которой нет встроенного в стене канала дымохода (не путать с вентиляционным каналом), по нормативам не разрешается.

Выходом из данной ситуации является приобретение колонки, имеющей закрытую камеру сгорания. В таком агрегате в качестве дымохода применяется коаксиальная труба, которая выводится сквозь стену наружу.

Инженер, выполняющий проект, должен уведомить вас о такой ситуации.

Выбираем место установки

Несмотря на то, что место монтажа будет определено подготовленным проектом, желающие иметь у себя на кухне водонагреватель, должны знать правила установки газовой колонки в квартире.

1. Производить монтаж водогрейки допустимо только на кухне или в другом нежилом помещении, кроме ванной комнаты, так как по новым правилам, наличие данного агрегата в ней недопустимо.
2. Для соединения выхода, предназначенного для отведения продуктов сгорания из колонки и входа в канал дымохода, встроенный в стене, разрешается применять трубу из оцинкованной или нержавеющей стали, с толщиной стенок не менее 1 мм. Диаметр ее должен быть 120 мм. Применение алюминиевой трубы или гофрированной нежелательно.
3. Участок трубы по прямой при выходе из колонки должен быть в пределах 30-50 см.
4. Монтаж агрегата должен производиться на высоте, недосягаемой для детей, учитывая то, что вы должны легко доставать до регуляторов.
5. Площадь комнаты для установки агрегата должна быть не меньше 8 м2. Высота помещения в пределах 2-2,5 м, но не меньше.
6. Расстояние от ближайшей стены к аппарату не должно быть меньше 15 см, а к ближайшему газовому прибору – 10 см. Спереди колонки на расстоянии 60 см также не должно быть никаких препятствий.
7. Труба для отведения продуктов горения должна подводиться только к дымоходу, если это частный дом, либо к встроенному в стене специальному каналу для дымохода. Подключение газовой колонки к вентиляционному каналу категорически запрещено, поскольку отработанные продукты горения попадут к вашим соседям, а это может привести к печальным последствиям, поскольку угарный газ не имеет ни цвета, ни запаха. Дымоход для газовой колонки в частном доме
8. Наличие хорошей тяги в дымоходе – обязательное условие, которое должно быть подтверждено документально, что сила тяги соответствует установленным нормам.
9. Помещение с агрегатом должно хорошо вентилироваться (иметь окно с форточкой).

Запуск и настройка газовой колонки

Перед запуском колонки необходимо проверить все швы соединения со шлангами водопровода и газопровода. Они должны быть герметичны. Есть проверенный способ, с помощью которого можно проверить герметичность газовых соединений.

После установки следует проверить все настройки газовой колонки и произвести ее запуск

Как проверить герметичность газовых соединений:

• Смажьте все стыки и фитинги газовой трубы мыльной водой;
• Откройте газовый вентиль;
• Проверьте соединения на образование пузырей.

Если пузырей нет, то соединения герметичны. Проверку соединений с водопроводом можно произвести без особых принадлежностей, просто убедившись в сухости швов.

Далее нужно произвести все необходимые действия по запуску колонки согласно инструкции. Очень важным этапом является настройка. Ее можно произвести только при наличии манометра. Регулировочным болтом выставляется напор газа, а шейбером подачу воздуха.

Можно ли самостоятельно установить колонку

Строго говоря нет. Исключение составляют ситуации, когда хозяин квартиры или дома, лицензированный специалист. Подключение газовой колонки своими руками ведет к нескольким неприятным последствиям:

• Отказ от гарантийного обслуживания — в техническом паспорте водонагревателя, компанией, выполняющей монтажные работы, делается пометка об их выполнении и вводе в эксплуатацию оборудования. Печать ставят только после официальной установки. Только с этого момента бойлер ставят на гарантию. Если нарушены правила установки газовой колонки, включая то, что монтаж должны выполнять квалифицированные специалисты, имеющие соответствующий допуск, компания производитель откажет в гарантийном обслуживании.
• Штраф за самостоятельную установку — сумма которую придется заплатить, может варьироваться от 2-3 до 8 тыс. руб. Затраты на официальное подключение существенно ниже. Стоимость установки в Московской обл. составит 1500-1700 руб.
• Необходимость в последующем узаконивании — газовые колонки должен устанавливать представитель Горгаза, либо специалисты компании, продающей водонагреватели, при условии, что у них есть соответствующая лицензия. Если монтаж был выполнен самовольно, даже при перенесении колонки на другую стену или соседнюю комнату, потребуется получение разрешения или узаконивание бойлера. Регистрация колонки в этом случае потребует существенных материальных затрат.

Наказание за самовольно установленную и подключенную газовую колонку описывается в КоАП РФ:

Статья 7.19. Самовольное подключение и использование … газа Самовольное подключение к … газопроводам, а равно самовольное (безучетное) использование … газа влечет наложение административного штрафа на граждан в размере от одной тысячи пятисот до двух тысяч рублей;

«Правила пользования газом в быту» (утв. Приказом ВО “Росстройгазификация” от 26.04.1990 N 86-П). Населению запрещается: 3.1. Производить самовольную газификацию дома (квартиры, садового домика), перестановку, замену и ремонт газовых приборов, баллонов и запорной арматуры. Ответственность за установку без разрешения несет собственник жилья.

Статья 165 УК РФ. Причинение имущественного ущерба путем обмана или злоупотребления доверием. Причинение имущественного ущерба собственнику или иному владельцу имущества путем обмана или злоупотребления доверием при отсутствии признаков хищения наказывается штрафом в размере до восьмидесяти тысяч рублей или в размере заработной платы или иного дохода осужденного за период до двух месяцев, либо обязательными работами на срок от ста двадцати до ста восьмидесяти часов, либо исправительными работами на срок до одного года, либо арестом на срок до четырех месяцев, либо лишением свободы на срок до двух лет.

Штраф за неправильное подключение, повлекшее за собой порчу имущества, составляет от 15-80 тыс. руб. Предусмотрена не только административная, но и уголовная ответственность. Самостоятельный демонтаж и монтаж газопотребляющего оборудования не допускается.

Это интересно: Подключение стиральной машины своими руками

Как заменить старую газовую колонку на новую?

Со временем возникает необходимость в замене старой газовой колонки на более новую, современную, модернизированную. Куда обращаться, чтобы обновить прямой водонагреватель?

Для этого нужно:

1. Купить сертифицированный нагреватель.
2. Взять в ЖЭКе/управляющей компании копии смех системы водо– и газоснабжения, где будут обозначены места установки устройства.
3. Обратиться в газовую службу с заявление о замене газовой колонки с сохранением места ее установки.
4. Дождаться приезда сотрудников газовой службы, которые проведут установку оборудования, выдадут акт о вводе устройства в эксплуатацию.

Если же владелец квартиры решил поменять газовую колонку, да еще и установить ее в другом месте, тогда процедура усложняется, поскольку нужно будет менять схему подвода газа, воды и воздуховода.

Для установки нового оборудования в другое место, нужно:

1. Обратиться в пожарную инспекцию и получить там акт о состояние дымохода.
2. Заказать проект переноса колонки в газовой службе.
3. Получить разрешение на перепланировку в муниципалитете. При подаче заявления при себе нужно иметь проект, акт, разрешение, технический паспорт на колонку, документ, подтверждающий право собственности на квартиру.
4. Со всеми документами, перечисленными выше, собственник должен обратиться в газовую службу.
5. Получив заявление и рассмотрев заявку клиента, сотрудники газовой службы должны установить и подключить оборудование, провести первый запуск устройства. После этого они должны опломбировать счетчик, а владельцу квартиры выдать акт о вводе колонки в эксплуатацию.
6. После установки колонки собственник должен обратиться в БТИ, проинформировав эту службу о переносе колонки на новое место.

Как получить разрешение на установку?

Если кухня соответствует всем правилам и нормам для установки газовой колонки, тогда собственнику нужно получить разрешение на монтаж водонагревательного агрегата.

Для этого ему нужно:

1. Доказать право собственности на жилье – обратиться в Росреестр для получения соответствующей выписки.
2. Обратиться в БТИ или Росреестр и запросить там план квартиры. Этот документ будет являться подтверждением соответствия параметров кухни тем требованиям, которые регламентируют порядок установки газовых колонок.
3. Обратиться в газовую службу с заявление о подключении колонки.
4. Пойти в проектное бюро для получения нового проекта ветви нового внутреннего газопровода.
5. Имея на руках проект и разрешение от газовой службы, собственник имеет полное право обратиться к исполнителю, который сможет произвести врезку отвода для колонки.
6. После установки оборудования нужно пригласить специалистов газовой службы, чтобы они подключили колонку и поставили в паспорте на устройство соответствующую отметку.

Замена газовой колонки

Есть случаи, когда в жилище, где разрешено использование плиты, не допускается подключение газовой колонки. Речь идет о многоэтажных строениях больше 11 этажей.

Правила установки новых и замены старых колонок приводятся в нормативах документов:

• СНиП 42.01 – 2002 «Газораспределительные системы»;
• СНиП 31.01 – 2003 «Многоквартирные жилые здания»;
• СНиП 41.01 – 2003 «Вентиляция, отопление, кондиционирование».

Не дают разрешение в случае перестройки квартиры по типу студии, когда планировка объединяет пространство комнаты с кухней, а также в жилье без кухни и коммуналках.

Периодичность замены

Если срок службы колонки еще но вышел, но при проверке дано заключение о необходимости замены, нужно менять

Ранее нормы предписывали переустанавливать проточные нагреватели через 15 лет. Постановление правительства №720 от 1997 г. определило, что колонки нужно менять по истечении срока службы. Такой период указывает производитель агрегатов, исчисляется он с даты выпуска.

Владелец несет ответственность за состояние газовой колонки, соблюдение срока эксплуатации. Время замены отдельно не оговаривается, но необходимость назревает, если газовщик при очередном осмотре документально подтвердит потерю работоспособности и невозможность ремонта.

При каких неисправностях нужно менять

Продлевает время эксплуатации ежегодное техническое обслуживание, на целостность колонки влияет качество воды.

Поменять старое оборудование на новое нужно при следующих неисправностях:

• водонагреватель перестает включаться;
• из строя выходят основные блоки агрегата;

Также заявку на замену можно подать, если владелец желает заменить старую модель на более усовершенствованную.

Кто имеет право проводить работы

Сотрудник газовой службы должен иметь допуск к проведению опасных работ

Любые работы по газовому снабжению, подводку трубопровода, установку тройников, размещение запорной арматуры, сигнализатора выполняет газовая служба города, района. Может подключаться другая организация, у которой есть документально оформленное право на выполнение опасных работ.

Перед запуском приглашают газовщиков для осмотра проделанной работы и составления акта. Если произошло самовольное вмешательство в процесс установки и подключения, организация, продавшая агрегат, не поставит его на гарантию.

Необходимые документы

Самый простой случай — если нужно поменять агрегат, и поставить его на существующее место.

В газовую службу подают документы вместе с заявкой:

• копия проекта, где помечено расположение водонагревателя, указаны особенности вентиляции, водопровода и газоснабжения;
• технический паспорт на новый агрегат;
• акт об обследовании дымохода;
• подтверждение собственности на площадь проведения работ.

Регистрация колонки после замены

На смонтированную и подключенную колонку к газовой и водяной магистрали оформляют акт ввода в эксплуатацию. Для регистрации приглашают представителя газовой службы, которая составляет необходимые бумаги.

Составление акта совмещают с первым запуском агрегата. При этом технический инспектор проверяет:

• правильность подсоединения;
• присутствие в дымоходе специальных люков для чистки.

Прием работы

До 2007 года о замене газового оборудования делали только отметку в проектной документации, а теперь требуется актирование действий по переустановке. Принимает работу инспектор, он определяет соответствие и выдержку всех нормативов по установке, проверяет расстояния от розетки до колонки, учитывает высоту до потолка, от пола, тип стены.

Если дым от колонки отводят в дымоход, обследует присутствие искусственной тяги в вытяжке, чтобы не получить обратное засасывание продуктов сгорания. Инспектор проверяет соответствие диаметров газоотводного патрубка и выхода колонки.

Мошеннические действия

При самовольном вмешательстве и начале работы без приемного акта установка признается несанкционированной, и по условиям договора между поставщиком газа и пользователем на владельца будет наложен штраф.

Если в результате здоровью, жизни окружающих, их имуществу нанесен ущерб, для хозяина жилья, допустившего самовольное подключение и замену прибора, наступает уголовная ответственность.

Штрафом наказывается мошеннический монтаж газовой колонки и газификация дома, дачи, квартиры в обход газового счетчика.

Требования к помещению.

По СНиП запрещается устанавливать колонки для нагрева воды в комнатах, не подходящих для этого: в спальне, в детской, в гостиной.

Помещения, где можно монтировать колонки:

1.в кухне.

2.в топочном помещении, расположенном внутри строения либо в пристройке.

3.в ином помещении для технических нужд, к примеру, в подвале, на цокольном этаже, если у них имеется наружная стена с окном.

4.коридор, при условии, что другие пути решения невозможны.

Важным условием для разрешения установки является: в комнате под колонку должна быть наружная стена дома со световым проемом с необходимыми параметрами. В чрезвычайных ситуациях это гарантирует направление взрывной волны на улицу через окно, стекло выбьется, а перегородки не пострадают.

Как рассчитать размер окна: на один кубический метр комнаты должен находиться 0.03 квадратных метра стекла.

Согласно СНиП 62. 13330. 2011 в пункте 7.6 не разрешается проводить монтаж колонок с ванной либо в санузле. В помещении нет окон, плохая вытяжка из-за малых габаритов шахты под вентиляцию.

В туалете и ванной всегда влажно, воздух с каплями воды будет попадать в горелку, образуя конденсат, потребуется много газа, чтобы высушить капли.

Параметры комнаты для колонки должны соответствовать требованиям:

1.минимальный объем, который допустим равен 7.5 метрам кубическим.

2.до перекрытия расстояние равно двум метрам.

3.оконная площадь равна 0.03 метра квадратных на один кубометр комнаты.

Внимание! При наличии в доме котла и колонки, то расстояние до потолка возрастает на полметра

Как установить газовую колонку

Самостоятельная установка запрещена законом РФ, но так как представители газовой службы часто остаются неуловимы, то рекомендуем смонтировать устройство самостоятельно. Специалистов следует пригласить лишь для подключения шлангочки к газовой трубе и проверки всех соединений на герметичность.

Что нужно иметь при себе

Первым делом приготовьте все необходимые материалы и инструменты. Вам понадобятся:

• новая газовая колонка;
• трубы ПВХ для водопровода и металлопластиковые для газа;
• фитинги;
• краны – газовый и водопроводный (лучше использовать шаровые);
• фильтры солевой и магнитный;
• гофра или оцинкованная труба (если идет в комплекте с колонкой);
• кран Маевского;
• кольцо, чтобы сделать вход в дымоход;
• газовый шланг (его длина зависит от расстояния между трубой и колонкой);
• шланги для воды (длину также подбирайте в зависимости от расстояния);
• дюбели и саморезы;
• газовый ключ;
• труборез;
• набор гаечных ключей;
• дрель;
• уровень;
• герметик, ФУМ-лента и пакля;
• паяльная станция для труб.

В случае частного дома вам еще может потребоваться металлическая (асбестовая) труба для отвода дыма. Ее диаметр не должен быть меньше 120 мм, а высота два или более метра.

Убираем старое

Это старая газовая колонка, использование которой не безопасно. Лучше всего заменить ее на современный аналог.

Если у вас уже стоял водонагреватель, то, первым делом, нужно его демонтировать. Для этого:

1. Перекройте все газовые вентили.
2. С помощью газового ключа открутите фиксирующую гайку на шланге.
3. После снимите шланг с колонки. В том случае, если шланг новый и не имеет повреждений, то его можно использовать дальше. В противном случае, купите новый.
4. Теперь можно переходить к отключению устройства от водопровода. Перекройте воду (если есть кран около колонки, то достаточно перекрыть его, иначе придется закрыть доступ воде всей квартире).
5. Снимите соединительную трубу, находящуюся на выходе колонки и вытащите ее из дымохода.
6. Демонтируйте водонагреватель, сняв его с креплений.

Непосредственно монтаж

Установка газового водонагревателя происходит в несколько этапов. После выбора места нужно подготовить все коммуникации: водопровод, дымоход и газопровод. Все это должно находиться в непосредственной близости к будущей колонке, чтобы после монтажа последней вам осталось только подключить шлангочки к трубам.

Для подключения газа к газовой колонке обязательно вызовите специалистов специальной службы.

1. Итак, первым делом нужно разметить место для водонагревателя. Подвешиваю его на специальную планку, которая входит в комплект с устройством. Ту-то вам и понадобится дрель, дюбеля и саморезы. Лучше делать разметку с помощью уровня.
2. Сверлим отверстия, вбиваем дюбеля, прикладываем планку и прикручиваем ее к стене саморезами.
3. Следующим делом нужно подключить водонагреватель к дымоходу. Делается это с помощью гофры или металлической трубы. Установить последнюю несложно. Трубу нужно одеть на патрубок (а рукав еще и затянуть хомутом) колонки. Другой конец вставляется в дымоход и замазывается цементом (можно и асбестом). Но не забывайте, что горизонтальный участок трубы не может превышать 6 м и нельзя делать более 3 изгибов гофры.
4. Теперь можно переходить к подключению колонки к водопроводу. Как говорилось ранее, монтаж труб и разветвления лучше сделать заранее. При этом не всегда хорошим вариантом является врезка в ближайшую линию (если напор в ней слабый, врезайтесь непосредственно в главную трубу, идущую на квартиру). Обязательно установите на новую ветку, идущую к водонагревателю, кран, чтобы можно было производить ремонт колонки или её замену, не выключая воду во всей квартире или доме. Для проведения трубопровода вам понадобятся металлопластиковые трубы и паяльник, также кран, муфты.
5. После окончания работ с трубопроводом горячей и холодной линии, вам остается лишь подключить шланги к соответствующим выходу и входу в колонку и к трубам.

Так выглядит дымоход, выполненных из гофры. Кольцо имеет сугубо эстетическое значение.

На этом ваша работа завершена. Подключение к газовой трубе осуществляется специалистами соответствующей службы. На вход в колонку также ставится шаровой кран, все соединения герметизируются а затем проверяются на утечки.
