Виды трехходовых клапанов для котлов — критерии выбора и как поменять

Критерии выбора

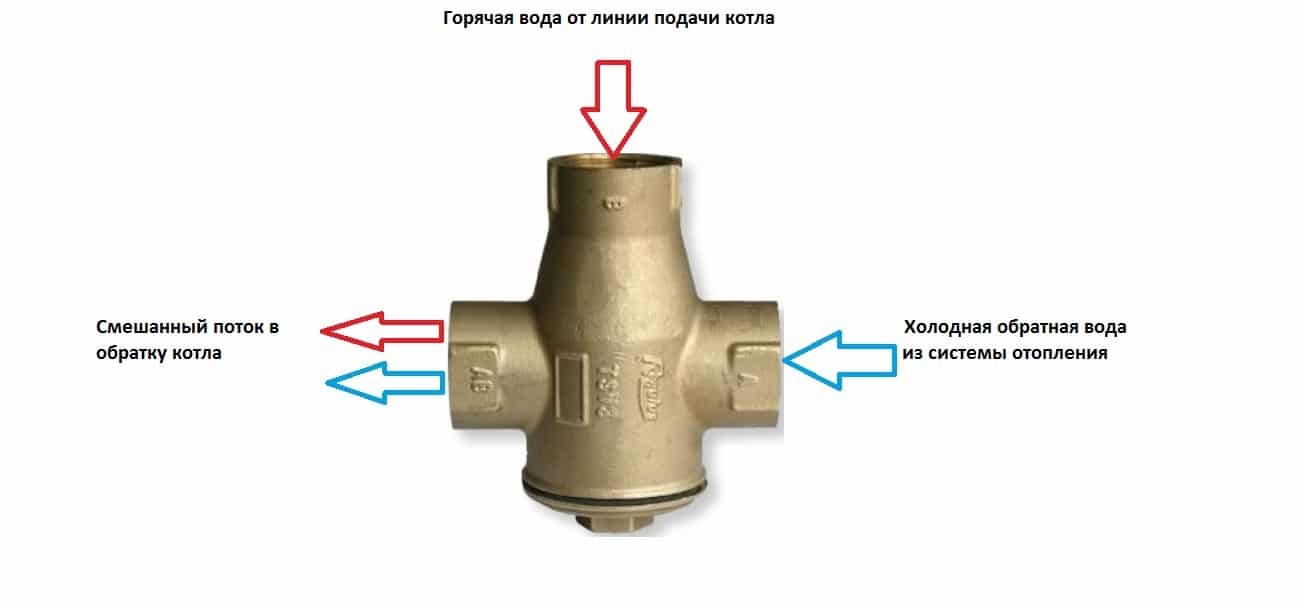

Трехходовой клапан для твердотопливного котла

Перед тем как подобрать трехходовой клапан для котла, нужно выяснить рабочие параметры теплоносителя, его расход и схему обвязки. Температуру и расход теплоносителя определяют из проектной документации, если она отсутствует, то рекомендуемую температуру воды в обратном трубопроводе можно найти в паспорте на твердотопливный котел. Как правило, она составляет 45—50 ⁰С. Расход теплоносителя нужно знать для того, чтобы осуществить подбор трехходового клапана по его пропускной способности. При отсутствии данных надо просто воспользоваться формулой:

G = 3600Q / c (∆t), где:

  • G – расход воды по массе, кг/ч;
  • Q – тепловая мощность системы отопления;
  • с – удельная теплоемкость воды, равна 4.187 кДж / (кг ⁰С);
  • ∆t – разность температур в подающем и обратном трубопроводах.

Учитывая, что для воды значения массы и объема – величины идентичные, то расход может выражаться как в кг/ч, так и в дм3/ч. Рассчитав расход, сравнивают его значение с пропускной способностью крана, указанной в паспорте.

Выбирать изделие по типу привода надо в зависимости от схемы обвязки твердотопливной установки. В простейшей схеме подключения применяется трехходовой термостатический клапан для котла:

Здесь представлена обвязка отопительной установки с тепловым аккумулятором, вода в котором начинает прогреваться только после того, как твердотопливный котел нагреет до установленной температуры воду, циркулирующую по малому кругу (через патрубки № 3 и 1). Когда теплоноситель нагреется, то настроенный на одну из трех возможных температур трехходовой кран начнет открывать поток холодной воды из патрубка №2. Тогда горячая вода будет поступать в бак теплового аккумулятора, замещая уходящую холодную.

Более сложная схема обвязки предполагает использование твердотопливного котла с трехходовым клапаном с управлением внешним контроллером:

Схема использования твердотопливного котла с трехходовым клапаном

Тут применены смесительные краны с двумя видами приводов, работающие в двух контурах циркуляции теплоносителя. Первый, стоящий возле источника тепла – термостатический, работает по принципу, рассмотренному выше. Второй имеет электрический привод, управляемый контроллером в зависимости от сигналов датчиков. Здесь работа трехходового клапана направлена на поддержание необходимой температуры теплоносителя в контуре системы отопления. Устройство с электроприводом может быть задействовано и в первичном контуре, если в котельной работают два или несколько разных котельных установок под управлением одного контроллера.

Еще один критерий, по которому следует выбирать трехходовой клапан для твердотопливных котлов, — это диапазон устанавливаемых температур. Здесь речь идет об изделиях с термостатическим приводом, которые могут применяться как в котловых обвязках, так и в системах теплых полов или ГВС. Производители предлагают краны с разными диапазонами регулировки в зависимости от назначения изделия, например, от 20 до 43 ⁰С, от 35 до 60 ⁰С и так далее

На это нужно обратить внимание при покупке, в данном примере для подключения к твердотопливному котлу предпочтительнее второй вариант

Перед монтажом обвязки нелишним будет знать, как проверить трехходовой клапан, который вы недавно приобрели. Новое изделие испытать несложно: надо лишь установить минимальную температуру из регулируемого диапазона и в патрубок №3 (см. Рисунок) заливать горячую воду. Через некоторое время работоспособный кран его перекроет. Проверять клапан в уже смонтированной системе можно, измеряя температуру воды в обратном трубопроводе на входе в твердотопливный котел. Ее значение должно соответствовать установленному на термостате.

Устройство и принцип работы трехходового клапана

Трехходовой клапан – это специфичный вид запорно-регулирующей арматуры, способный контролировать соотношение холодного и горячего потоков в двух замкнутых контурах. Проще говоря, он добавляет к основному отопительному контуру еще один, в котором можно поддерживать ту же температуру, либо изменять ее, настраивая клапан по своему усмотрению.

Условно трехходовой клапан можно представить в виде пары двухходовых клапанов, работа которых обратно пропорциональна: открытие одного ведет к прикрытию другого на равную величину

Важно понимать, что при этом общая интенсивность потока остается неизменной

В зависимости от принципа работы, выделяют три основные группы трехходовых клапанов:

Смесительный трехходовой клапан

Имеет два входных и один выходной патрубок. Применяется для регулирования температуры ведомого контура путем смешивания двух раздельных потоков с разной температурой в заданной пользователем пропорции.

Разделительный трехходовой клапан

Имеет один входной и два выходных патрубка. Используется для регулирования температуры путем изменения количества циркулирующего в ведомом контуре теплоносителя, а также перед системами дополнительно подогрева/охлаждения – в них подается отобранная клапаном часть потока.

Переключающий трехходовой клапан

Способен переключать поток между контурами, не влияя на его температуру и интенсивность. Переключение может осуществлять по схеме «вход-вход-выход» или «вход-выход-выход».

Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем

Существуют также комбинированные трехходовые клапаны, способные, в зависимости от способа установки, выполнять функции как смесительной, так и разделительной фурнитуры. Однако ввиду дороговизны и сложной конструкции они менее распространены.

На рисунках выше показаны схемы трехходовых клапанов седельного типа. Существуют также конструкции поворотного типа, однако они менее долговечны и могут устанавливаться лишь в контурах с небольшим внутренним давлением. В большинстве случаев приобретение седельного клапана предпочтительнее.

Внешне трехходовой клапан представляет собой Т-образную цилиндрическую развилку, концы который оснащены унифицированной резьбой. В моделях, рассчитанных на большую интенсивность потока, роль соединительного элемента может играть торцевой фланец.

Корпуса клапанов изготавливаются из распространенных в отопительных системах материалов: чугуна, нержавеющей стали, латуни, бронзы. Элемент трехходового клапана, осуществляющий регулирование выходящего потока или потоков, называют затвором.

Конструктивно он может быть:

  • шаровым – характеризуется плавностью работы, но может изнашиваться быстрее, чем аналоги других форм;
  • цилиндрическим или плоским – имеет повышенный ресурс за счет большей площади контакта с гнездом;
  • конусным – позволяет уменьшить габариты клапана.

Клапан должен быть оборудован надежной системой привода, которая может быть:

  1. Механической – регулирование рабочего режима осуществляется путем поворота головки на необходимый угол.
  2. Электронной – угол поворота затвора устанавливается электрическим сервоприводом, сигнал которому передается датчиком или системой климат-контроля.
  3. Термостатическим – конструкция клапана дополняется термическим элементом, который, при повышении температуры теплоносителя на определенное значение, расширяется, поворачивая затвор.

Трехходовые клапаны с ручным управлением наиболее надежны, хотя и не предоставляют такой гибкости и оперативности настроек, как их автоматизированные аналоги. Кроме того, на ресурс клапана любого типа оказывает большое влияние наличие абразивных частиц в теплоносителе, поэтому контуры, работающие с подобной высокоточной фурнитурой, рекомендуется оборудовать улавливающими фильтрами.

Устранение частых ошибок

Давайте посмотрим на частые ошибки котлов Navien и разберемся, как их устранять.

Ошибка «02» — остановка циркуляции теплоносителя

Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух злосчастных чисел неисправности 02. Также, весьма вероятно, причиной появления данной ошибки заключается в забитом накипью основном теплообменнике. Данные неприятности происходят из-за высокой жёсткости воды, использовавшейся для работы устройства. Вездесущая накипь поражает важнейшие части прибора, останавливая работу. Чтобы возобновить работу котла, необходимо:

  • Прочистить фильтры в самом котле и системе отопления.
  • Достать теплообменник из корпуса.
  • Приготовить кислотный раствор для уничтожения накипи на теплообменнике.
  • Поместить теплообменник в емкость с раствором кислоты.
  • Ожидать пока химия сделает дело.

После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки «02» газового котла Navien. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры для исключения неприятных сюрпризов.

Ошибка «03» проблемы розжига

Говорит, либо о простом отсутствии газа, либо о поломке газового клапана. Разберем второй вариант. В котлах Navien установлены надежнейшие японские газовые клапаны, их сложно поломать идеально правильно используя котел. Но если напряжение сети выше 220 вольт на десять-двадцать вольт, катушки внутри котла почернеют, клапан может полностью сломаться. Чтобы починить данную поломку, придется покупать полностью новый клапан и производить замену сломанной детали. Требуется предельная внимательность с напряжением сети, Повышенные показатели могут навредить не одному котлу.

Ошибка «16» перегрев основного теплообменника

Возникает, когда внутренний термометр котла зафиксировал температуру 95 градусов. Данная ошибка котла Навьен может говорить о нескольких поломках системы котла. Опять-таки, засорение основного теплообменника накипью из-за жесткой воды централизованного водоснабжения, из-за этого аппарат нагревается до большой температуры. Либо это может быть проблемой с изоляцией основного теплообменника. Дело в том, что если активно использовать котел пять лет и не оказывать должного ухода, вероятно, что прокладки, которые должны не выпускать тепло теплообменника, начинают продувать. Теплый воздух дует прямо на термометр — возникает ошибка. Что бы устранить ошибку «16» нужно прочистить основной теплообменник в кислотном растворе и восстановить его изоляцию. Но лучше не допустить эту проблему, регулярно проводя техническое обслуживание котла, если это возможно, то использование более безопасной для техники воды.

Разновидности клапанов

Функциональность клапанов различна. По этому признаку трехходовики подразделяются на переключающие, смесительные и разделительные.

Смесительные


Принцип работы трехходового клапана в системе отопления

На один вход подается холодный поток, на другой – горячий. На выходе они смешиваются, образуя один поток заданной температуры. Таким образом, благодаря термосмесителю регулируется температура теплоносителя, в частности осуществляется подмешивание обратки в теплоноситель на выходе из котла. Для этого клапан устанавливают на обратке трубы отопления.

Разделительные

Разделительные клапаны также называют распределительными. Они разделяют один поток на два. Используются в системе ГВС, обвязках воздухонагревателей.

Переключающие

Переключающие или перекидные выполняют переключение с контура на контур, например, с отопления на горячее водоснабжение. Переключение осуществляется с помощью электропривода.

Принцип работы

Трехходовой кран оборудован тремя патрубками для подключения линий. Между ними устанавливается вентиль регулирующий подачу воды в два из трех ответвлений. В зависимости от ориентации крана и его подключения он выполняет две функции:

  • смешивание двух потоков теплоносителя на один выход;
  • разделение с одной линии на две выходные.

Трехходовой кран, как и четырехходовой, не осуществляет перекрытие каналов, подведенных к нему, а только перенаправляет жидкость от входа к одному из выходов. Единовременно может быть закрыт только один из выходов, либо частично перекрыты оба.

В самом простом варианте радиаторы напрямую подключаются к котлу, последовательно или параллельно. Настраивать отдельно каждый радиатор по тепловой мощности нельзя, допустимо только регулировать температуру теплоносителя в котле.

Чтобы все-таки регулировать отдельно каждую батарею, можно вставить байпас параллельно радиатору и после него регулирующий кран игольчатого типа, с помощью которого контролировать количество теплоносителя, проходящего через него.

Байпас при этом нужен для сохранения общего сопротивления всей системы, чтобы не нарушать работу циркуляционного насоса. Однако такой подход весьма накладно реализовывать и сложно эксплуатировать.

Трехходовой клапан фактически совмещает точку подключения байпаса и регулирующей арматуры, делая подключение компактным и легким в управлении. Кроме этого за счет плавной регулировки легче добиться целевой температуры в ограниченном контуре, содержащем один или два радиатора в конкретном помещении.

Если ограничить часть тока теплоносителя от котла и дополнить его обраткой, водой, возвращающейся от радиатора к котлу, то снижается температура обогрева. Котел при этом продолжает работать в прежнем режиме, поддерживая установленный нагрев воды, скорость обращения воды в нем не снижается, зато уменьшается потребление топлива.

Если используется один циркуляционный насос на всю систему отопления, то он располагается со стороны котла по отношению к включению трехходового клапана. Устанавливают его на обратном входе котла, по которому поступает уже остывшая вода от радиаторов, выступая в роли разделителя потока.

По входу к нему подается горячий теплоноситель от котла, в зависимости от настройки клапана поток разделяется на две части. Часть воды идет к радиатору, а часть сразу же сбрасывается в обратный ход. Когда нужна максимальная тепловая мощность клапан переводят в крайнее положение, при котором соединены вход и выход, ведущий к радиаторам.

Если обогрев не нужен, то весь объем теплоносителя поступает по байпасу в обратку, котел работает только на поддержание температуры в отсутствие реальной теплоотдачи

Недостаток такого подключения – сложная балансировка отопления, чтобы в каждое ответвление и к каждому радиатору поступало одно и то же количество теплоносителя, кроме того при последовательном подключении к крайним радиаторам доходит уже остывшая вода.

В многоконтурных системах проще всего разрешить проблему с неравномерным распределением тепла – использование коллекторной группы с циркуляциями насосами на каждом отдельном контуре

Это особенно важно в домах с двумя и более этажами  и большим числом радиаторов или при наличии теплого пола

Трехходовой клапан при этом работает на смешивание двух потоков. По одному вводу подключается линия от котла, а по второму от трубы обратки. Смешиваясь, вода поступает на выход, подсоединенный к теплообменнику.

Такая схема подключения особенно актуальна при подключении теплого пола

Она дает возможность ограничить максимальную температуру воды в контуре, что особенно важно, учитывая максимально допустимое значение в 35ºС при температуре теплоносителя от котла в 60ºС и выше

Циркуляция воды в трубах теплого пола постоянно поддерживается, что необходимо для равномерного нагрева без перекосов. Фактически горячая вода от котла поступает лишь для подогрева остывающего теплоносителя в контуре теплого пола, а излишек сбрасывается обратно к котлу.

Таким образом, даже в высокотемпературном отоплении, где котел греет воду до 75-90ºС, есть возможность обустроить теплые полы с нагревом 28-31ºС.

Рекомендации по монтажу

Хотя процесс установки агрегата в систему обогрева может показаться простым, есть несколько нюансов, о которых стоит знать. Перед началом работ по установке следует внимательно изучить инструкцию, что позволит избежать большого количества проблем. В первую очередь это касается правильного расположения прибора. На его корпусе находятся стрелки, указывающие направление движения теплоносителя. Устанавливать устройство необходимо в соответствии с этими указаниями

Также нельзя монтировать прибор термоголовкой или приводом вниз. Перед тем как приступить к установке, нужно перекрыть подачу теплоносителя и проверить трубопровод на наличие остатков воды. Не менее важным пунктом является и выбор места монтажа, ведь к устройству необходимо обеспечить свободный доступ.

Существует несколько схем монтажа, а их выбор зависит от способа присоединения системы отопления. Если условия функционирования теплогенератора допускают перегрев обратки, то появления избыточного давления не избежать. В такой ситуации необходимо установить перемычку, которая будет дросселировать чрезмерный напор теплоносителя. Она монтируется параллельно клапану.

Если прибор подсоединяется непосредственно к теплогенератору, то предстоит врезать балансировочный клапан. Именно такая схема подключения трехходового крана в системе отопления чаще всего используется в автономных системах обогрева. Следует помнить, что она не может гарантировать отсутствия циркуляции теплонесущей жидкости через источник. Для решения поставленной задачи к его контуру стоит подсоединить циркуляционный насос и гидравлический разграничитель.

Если температура теплогенератора выше, чем требуется потребителю, в систему монтируется разделительный клапан. В результате достигается постоянный расход теплоносителя в контурах котла и потребителя, но в последний не поступает перегретый теплоноситель. Для работы такой схемы потребуется насосная установка.

Таким образом, можно дать несколько рекомендаций по монтажу:

  • Во время установки любого клапана перед изделием и после него должны быть вмонтированы манометры.
  • Чтобы в прибор не попали различные примеси, перед ним нужно поставить фильтр.
  • Корпус клапана не должен подвергаться никаким нагрузкам.
  • Чтобы улучшить процесс регулирования, перед изделием можно установить дросселирующее приспособление.

Использование прибора позволяет рационально расходовать теплоноситель, обеспечив тем самым экономию энергоносителя. Кроме этого, изделие способно повысить безопасность эксплуатации теплогенератора. Но перед приобретением клапана следует убедиться в целесообразности его установки.

замена и ремонт трехходового клапана на котле navien ace atmo .

Демонтаж, замена и ремонт трехходового клапана на котле NAVIEN ACE Atmo

Нажми для просмотра

Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Atmo …
Тэги:
Navien — трехходовой клапан

Нажми для просмотра

Котломасте р Котел Navien страдает проблемой трехходово го клапана. И как не странно, внешне клапан…
Тэги:
Клапан трехходовой Navien цена ремонта или замены!

Нажми для просмотра

Как реанимиров ать или продлить жизнь трехходово му клапану котла Navien.
Тэги:
Трехходовой клапан Navien ремонт

Нажми для просмотра

Котломасте р Трёхходово й клапан Navien, Celtiс — Arleria, Daewoo. Подробный обзор, варианты ремонта и возможные …
Тэги:
Трёхходовой клапан Navien, Celtiс — Arleria, Daewoo. Подробный обзор.

Нажми для просмотра

Мой канал подписывай тесь будет интересно.
Тэги:
замена 3х-ходового клапана на котле Navien (Навьен)

Нажми для просмотра

Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Turbo
Тэги:
Ремонт трехходового клапана ARDERIA и частично NAVIEN

Нажми для просмотра

Забарахлил газовый котёл Navien Ace 24K. Раздаются громкие щелчки, шум турбины, снизился напор горячей воды и…
Тэги:
Демонтаж, замена и ремонт трехходового клапана на котле NAVIEN ACE Turbo

Нажми для просмотра

замена трехходово го.
Тэги:
1/2 Проблема с котлом Navien Ace 24 K. Звук шум стук скрежет. Проблема решена.

Нажми для просмотра

Трехходово й клапан неисправно сти Arderia Celtic Трехходово й клапан …
Тэги:
Ремонт Газовый котел Navien Ace Atmo ACE — 13

Нажми для просмотра

Navien ремонт трехходово го клапана котла
Тэги:
Трехходовой клапан неисправности Arderia Celtic

Нажми для просмотра

Котел Navien Ace 13K Разборка котла и очистка теплообмен ника Это видео не является побуждение м к действию…
Тэги:
Navien ремонт трехходового клапана котла

Нажми для просмотра

Что делать, если батареи греются, а горячая вода — нет. Разбираем самую типичную неисправно сть настенных.. .
Тэги:
Разборка котла и очистка теплообменника Navien Ace 13K

Нажми для просмотра

Мой видео отзыв и обзор газовый котел NAVIEN!
Тэги:
Самая частая неисправность двухконтурных газовых котлов

Нажми для просмотра

Первый пуск котла это процесс …
Тэги:
Газовый Двухконтурный Котел NAVIEN 24 Обзор и Отзыв!

Нажми для просмотра

Куда установить смесительн ый клапан, а куда распредели тельный. Оказываетс я можно, и на прямую, и на…
Тэги:
Первый пуск котла

Нажми для просмотра

Не греется вода в газовом котле. Ремонт газового котла.
Тэги:
Трехходовой клапан. Устанавливаем правильно.

Нажми для просмотра

ЧТОБЫ НЕ ПЛАТИТЬ ЗА ТО,ЧТО ЛЕГКО СДЕЛАТЬ САМОМУ!!! Промывка котла от накипи своими руками В этом видео …
Тэги:
Почему не бежит горячая вода из газового, битермального котла.

Нажми для просмотра

Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN NCN https://www.navien. https://shop.navien..
Тэги:
Промывка теплообменника. Газовой колонки. Лимонной кислотой

Нажми для просмотра

Как можно отремонтир овать трехходово й клапан ( отопление работает, включаем приоритет ГВС, не реагируе…
Тэги:
Демонтаж трехходового клапана

Нажми для просмотра

Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Atmo …
Тэги:
Трехходовой клапан Navien Ace Ремонт

Нажми для просмотра

Обзор газового двухконтур ного котла NAVIEN ACE на 310 м2 по прошествии 8 лет. Сколько было поломок, каких и…
Тэги:
Демонтаж, замена и ремонт гидроузла на котле NAVIEN ACE Atmo

Нажми для просмотра

Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Atmo …
Тэги:
8 лет спустя. Стоит ли брать? Котёл NAVIEN ACE. buderus vaillant реакция. че по чем

Нажми для просмотра

Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Atmo …
Тэги:
Демонтаж, замена и ремонт вторичного теплообменника на котле NAVIEN ACE Atmo

Нажми для просмотра

Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Atmo …
Тэги:
Демонтаж, замена и ремонт монометра на котле NAVIEN ACE Atmo» rel=»spf-prefetch

Нажми для просмотра

Описание отсутсвует
Тэги:
Демонтаж, замена и ремонт насоса на котле NAVIEN ACE Atmo» rel=»spf-prefetch

Нажми для просмотра

Описание отсутсвует
Тэги:
Клапан трехходовой газового котла NAVIEN разбираем» rel=»spf-prefetch

Если гудит котел, что делать?

Все перечисленные выше ошибки обычно приводят к полной остановке работы котла, но гораздо более частая, менее разрушительная проблема – это неприятный звук из оборудования. Раздражающие шумы станут причиной головных болей, повышенного стресса. Ясное дело, правильно установленный и эксплуатируемый котел Navien должен работать бесшумно, гудение является симптомом, который может предупреждать о большой неисправности в будущем.

Разберем самые популярные источники гула:

Неисправность работы вентиляционной системы котла

Если котлу приходиться находиться в пыльном подвале или просто используете прибор длительное время без должного ухода, то большое количество пыли скапливающиеся внутри корпуса может нарушить работу вентиляции. Это, пожалуй, самая частая причина гула в старом оборудовании, но не нужно забывать, что дело, может быть в недостатке смазки. Дабы испытывать неприятных ощущений от посторонних звуков, убирайте из котла пыль и регулярно смазывайте его. Иначе придется вызывать специалиста, возможно менять сам вентилятор.

Осадок от жесткой воды

Как и во множестве проблем, о которых говорили ранее, жесткая вода может играть ключевую роль в проблемах, связанных с гулом внутри оборудования. Накипь поражает сначала теплообменник, а затем весь аппарат, снижая все его положительные качества, из-за сузившихся проходов для подачи воды, обилия пара появляется странный гул. Избавиться от накипи в котле Navien поможет раствор кислоты, только на этот раз обрабатывать придется все детали котла — лучше доверить это специалисту.

Вода, перенасыщенная кислородом

Используя систему естественной циркуляции, вы попадаете в группу риска услышать неприятные звуки, даже используя новейший котел. Самому котлу ничего не угрожает, и он будет выдавать лучший КПД стабильно работая, но звук мешает владельцу. Причина шума – пузырьки воздуха, лопающиеся внутри отопительной системы. Избавиться от шумов легко, заменив естественную систему циркуляции, усовершенствуя систему котла мембранами.

Давление газа

Сниженное давление газа внутри системы является причиной назойливых шумов в помещении. Дефицит газа образует воздушные карманы, уменьшается скорость перемещения воды, происходит перегрев аппарата. Для исправления неполадки нужно лишь поменять давление на приемлемое равное двум атмосферам. Производить данные манипуляции следует обученному профессионалу

Другие причины

Другими причинами неприятных шумов в котел Navien могут послужить минорные причины. Странные стуки, связанны с наличием в системе воздуха. Несмотря на качество котлов «Навьен» — никто не застрахован от ошибок, и обычный заводской брак может быть причиной ваших головных болей. Тщательно проверяйте товар, осуществляйте возврат, гарантийный обмен.

Лучший способ избежать проблем, поломок, гулов, ошибок и прочих неисправностей – профилактика. Регулярно проходите технический осмотр газового котла Navien, протирайте пыль, капните смазку, чистите мусор, имейте запасные детали, подключите чистую воду, наладьте систему циркуляции и сможете избежать множества неприятных проблем.

Не пытайтесь полностью самостоятельно определить причины проблем с техникой. Отопительный котел – это устройство требующее повышенной внимательности. В случае каких-либо проблем обращайтесь в сервис-центр или взывайте специалистов, они точно установят причину и совершат необходимый ремонт. «Navien» самостоятельно обучает необходимый персонал. «Навиен» имеют сервисные четыреста сервисных центров в Российской Федерации. Обращайтесь к профессионалам, самостоятельная диагностика и лечение сложных приборов без тщательной подготовки могут навредить аппарату.

Виды предохранительных клапанов

В системе отопления предохранительный клапан выполняет защитную функцию с целью не допустить высокого давления

Особенно это важно для котлов парового типа

Давление поднимается чаще всего вследствие таких причин:

  • отказ автоматических систем регулировки давления;
  • резкое повышение температуры окружающей среды и появление пара.

Предохранительные изделия в основном бывают двух видов:

В рычажно-грузовых конструкциях действию давления на золотник противодействует груз, его сила передается посредством рычага на шток. Он перемещается по длине рычага, и можно таким способом регулировать силу давления золотника к седлу. Далее он открывается, когда рабочая среда начинает давить на нижнюю часть золотника с усилием больше, чем сила рычажного натиска и вода уходит через патрубок.

А пружинные предохранительные агрегаты работают с помощью электромагнитного привода. На шток золотника оказывает давление пружина, и регулировка происходит путем смены степени сжатия пружины.

Небольшие системы отопления лучше всего сочетаются с пружинными изделиями, их преимущества в этом случае такие:

  • компактность;
  • настройка способна меняться лишь при использовании инструментария;
  • шток золотника может иметь разное положение;
  • возможность комбинации с другими изделиями.

По принципу работы предохранительные клапаны разделяются на такие:

  • приборы прямого действия;
  • непрямого;
  • двухпозиционного.

Предохранительный клапан прямого действия может открываться только под давлением рабочей среды, непрямого – под влиянием источника давления.

А по типу подъема запора устройства бывают:

  • малоподъемными;
  • среднеподъемными;
  • полноподъемными.
