Точка росы при строительстве и утеплении дома
Точка росы — это температура, при которой пар, содержащийся содержится в воздухе, превращается в конденсат в виде росы
Данный параметр важно учитывать при строительстве и утеплении стен
Поэтому важно заранее выяснить, что такое точка росы (ТР) и как ее правильно определить, чтобы выяснить, в каком месте возможно будет собираться много конденсата и принять соответствующие меры
Что такое точка росы для стен?
Воздух в окружающей среде всегда включает в свой состав водяной пар, концентрация которого зависит от многих факторов. Внутри зданий пар выделяют люди и другие живые организмы. Также он поступает во внутренне пространство от различных повседневных процессов – стирки, глажки, уборки, приготовления еды и так далее.
Снаружи процент влаги в атмосфере находится в зависимости от погодных условий. Причем наполнение воздуха парами располагает своим пределом, при достижении которого следует процесс конденсации влаги и зарождения тумана.
Когда не окончательно насыщенная парами воздушная масса (влажность менее 100%) контактирует с поверхностью, чья температура на несколько градусов ниже его собственной, то конденсат образуется даже без тумана.
Дело в том, что воздух при разной температуре может вместить различное количество пара. Чем выше температура, тем больше влаги он может поглотить. Поэтому, когда воздушная смесь с относительной влажностью 80% соприкасается с более прохладным предметом, то она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.
Тогда и происходит выпадение конденсата, то есть появляется точка росы. Именно это явление можно наблюдать ранним летним утром на траве.
На заре почва и трава еще холодные, а солнце быстро нагревает воздух, его влажность у земли быстро достигает 100% и выпадает роса.
Процесс конденсации сопрягается с выделением тепловой энергии, которая была потрачена ранее на парообразование. Поэтому роса быстро сходит.
Таким образом, температура точки росы – переменная величина, которая зависит от относительной влажности и температуры воздуха в определенный момент. Чтобы определить точку росы и ее температуру применяют различные измерители — термогигрометры, психрометры и тепловизоры.
Точка росы зависит от относительной влажностью воздуха. Чем она выше, тем ближе ТР к фактической температуре воздуха. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.
Точка росы в строительстве необходима для того, чтобы понимать, соответствует ли степень утепления стен тому, чтобы не образовывался конденсат.
При значениях точки росы более 20 °С ощущается физический дискомфорт, воздух кажется душным; более 25 °С люди с болезнями сердца или дыхательных путей подвергаются опасности. Но такие значения достигаются очень редко даже в тропических странах.
Как определить точку росы?
На самом деле, чтобы определить точку росы не нужно производить сложные технические расчеты по формулам, измерять относительную влажность воздуха и т.д.
Нет смысла задумываться над тем, как рассчитать точку росы, так как это давно уже сделали специалисты.
А результаты их вычислений занесены в таблицу, где указаны значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает образовываться конденсат.
Фиолетовым цветом обозначена температура по снип в помещении зимой – 20 °С, а зеленым выделен сектор, который указывает диапазон нормированной влажности – от 50 до 60%. При этом ТР колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсат внутри дома образовываться не будет, так как в помещении нет поверхностей с такой температурой.
По-другому обстоит дело с наружной стеной. Изнутри ее обволакивает воздух, прогретый до +20 °С, а снаружи она подвергает воздействию — 20 °С и более. Соответственно, в толще стены температура медленно растет от -20 °С до + 20 °С и в определенной зоне она обязательно будет равна 12 °С, что при влажности 60% даст конденсацию.
Но для этого еще необходимо, чтобы водяной пар дошел до этой зоны через материал несущей конструкции. Здесь появляется еще один фактор, который влияет на определение точки росы – паропроницаемость материала. Этот параметр всегда нужно учитывать при возведении стен.
Итак, на процесс образования конденсата внутри наружных стен влияют следующие факторы:
- температура окружающего воздуха;
- относительная влажность воздуха;
- температура в толще стены;
- паропроницаемость материала возведенных стен.
Для измерения данных показателей в толще стены нет никаких анализирующих приборов. Вычислить их можно только расчетным путем.
Как изменить расположение точки
Если при строительстве нового дома допущены ошибки в расчетах, это может привести к постоянному образованию плесени на холодных поверхностях и дальнейшему повреждению всей конструкции.
Проблему в доме, который использовался в течение длительного времени, можно решить, изменив основные влияющие факторы. Для этого предусмотрены следующие меры:
- Организуйте надежную систему вентиляции. Если готовое здание (гостевой дом, баня или дача) используется временно, например, летом, вы можете заметить повышение уровня влажности во всех помещениях. Лучшим решением является организация системы вентиляции, обеспечивающей хороший воздухообмен в любое время года.
- Дополнительное отопление. Если на потолке сохраняется конденсат, значит, обогрев помещения недостаточен для снижения уровня влажности. Лучшим решением является дополнительное использование портативных обогревателей или бытовых осушителей воздуха.
- Сделать здание теплоизолированным. Вы можете сместить точку в сторону улицы, используя изоляцию фасада. Почему полезно утеплять стены снаружи? В этом случае точка конденсации будет находиться между изолятором и стеной, поэтому даже в случае значительных изменений климатических условий можно предотвратить поверхностное увлажнение.
При определении расположения точки в стене необходимо учитывать множество факторов: климатические условия, силу ветра, угол наклона солнца, температуру, условия влажности внутри здания, толщину пола и материалы.
Минимальный уровень влажности специфичен для каждого типа материала, главное – не допускать его значительного повышения. Кроме того, каждый домовладелец может определить температуру конденсата на поверхности. Если используется технология теплоизоляции, вы можете быть уверены в надежной защите и долговечности стен.
Как практически определить место конденсации
Место конденсации зависит от расположения утеплителя (внутри или снаружи).
В неутепленном доме
В таких постройках большая вероятность образования конденсата на стенах внутри помещения. Причиной тому отсутствие утепления, которое задерживает теплый воздух внутри, и не дает ему выветриться. Расположение точки росы в них зависит от погоды снаружи.
При незначительных колебаниях температуры, конденсат образуется на наружной стене, внутри помещения будет комфортно. При значительном похолодании, возможно смещение точки росы при утеплении стен внутрь. Это приводит к образованию конденсата и намоканию стен внутри помещения.
При наружном утеплении
Стены снаружи должны утепляться качественным, прочным материалом, чтобы избежать их намокания. Если все сделать правильно, то точка росы расположится внутри утеплителя.
В ином случае, либо при недостаточной толщине тепломатериала, будут увеличиваться теплопотери, восполнить которые сложно.
голоса
Рейтинг статьи
Выполняем расчет
При определении требуемого значения следует учесть сразу несколько факторов:
- температуру внутри и снаружи дома;
- влажность воздуха.
Температура и относительная влажность
Значение зависит от месторасположения строения. В большинстве случаев речь будет идти о 20 – 22 °C. Тем, кто проживает в районах, где пятидневка наиболее холодная, то есть бывает –31°C и ниже, указанное значение будет составлять 21–23 °C.
Допустимое значение несколько отличается. Для холодных регионов оно составит 20 – 24 °C. Для средней полосы температурный диапазон расширится до 18 – 24 °C. Когда выполняется расчет, обычно берется в первом случае 20 °C, во втором – 22 °C.
Ищем табличное значение
Чтобы найти искомое значение, стоит воспользоваться специальной таблицей, в которой значение конденсации представлено в зависимости от температуры и влажности. Для этого, определившись с температурой и влажностью, можно найти искомое значение в месте их пересечения. Так, если влажность принята равной 55%, а температура 21°C, точка росы равна 11,6 °C. Это значит, что там, где стена охладится до 11,6 °C, выпадет конденсат.
Точное значение
Чтобы получить более точную цифру можно определить значение конденсации по реальным данным. Для этого следует обзавестись такими инструментами:
- обычным термометром;
- гигрометром;
- бесконтактным термометром. При его отсутствии можно воспользоваться обычным.
Поиск значения стоит начать с измерения температуры воздуха на расстоянии 60 см от поверхности пола. Больший отступ от поверхности пола приведет к получению некорректных данных. Замеры в этом случае часто проводят, положив термометр на стол.
После этого выполняется замер влажности в помещении с помощью гигрометра. Сделать это следует в том же месте, где замерялась температура. Поиск значения конденсации производится в той же последовательности, как описано выше.
Конденсации в ЗДАНИЯХ
Воздух в жилых зданий всегда будет содержать влагу. Это потому, что все мы в основном состоит из воды, и добавляем воду в окружающую среду при каждом выдохе. Также вводить воду в воздух будут такое мероприятия, как купание, стирка и приготовление пищи. В современных зданиях установки душевых кабин, джакузи, бассейны и сауны, могут добавить значительное количество воды во внутренний воздух. Влага будет также введена из наружного воздуха внутрь конструкций из-за испарения воды проникающей снаружи. Это происходит в основном из подземных помещений, а также через стены и крыши из-за дефектов водоотвода. Влажного воздуха может также попасть внутрь от внешнего воздуха, когда он теплый и влажный по отношению к внутренней среде. Любые источники влаги во внутреннюю среду может привести к увлажнению воздуха, охлажденного до уровня ниже точки росы на относительно холодных поверхностях или в относительно прохладных материалах строительных конструкций, в результате чего накопленная вода в жидком состоянии вызывают локализованные источники дополнительной влажности. Это локализованное накопление влаги в результате конденсации, может привести к некоторым проблемам, в том числе распад или повреждения строительных материалов, а также влияет на здоровье и комфорт жителей.
Конденсация на мостиках холода происходит, когда относительно теплый влажный воздух соприкасается с поверхностями, на уровне или ниже точки росы. Типичными примерами этого процесса являются месте между оконными стеклами, на нижних частях оконных рам, и на внутренней стороне кровли . Последнее может привести к ускоренной коррозии поверхности крыши. Проникновения жидкой воды в структуры стен, как правило, ухудшает их теплоизоляционные свойства и возникновению дополнительных мостиков холода, что приводит к дальнейшей ещё большей конденсации.
Конденсация при теплом атмосферном фронте происходит, когда при относительно теплом влажном воздухе с улицы проникает в относительно холодные здания. Это происходит при резкой смене погоды с холодов на оттепель. Обычно это происходит в Великобритании с приходом теплого фронта, прибывающего из Атлантического океана с ноября по февраль, и может привести образованию луж во внутренних стенах массивных построек из каменной кладки, особенно в башнях церквей и замков, и в подземных сооружений.
Внутренняя конденсация происходит, когда относительно теплый влажный воздух диффундирует сквозь паропроницаемые материалы или конструкции, такие как волокнистая изоляция или газобетон. Если эти поверхности относительно теплые, с одной стороны и ниже температуры точки росы, с другой, это может привести достижению “точки росы” внутри материала и образованию жидкой воды прямо внутри материала. Это становится особенной проблемой, если диффузия пара через материал ограничена с холодной стороны конструкции и если изоляция или теплопроводность структура такова, что температурный график перекашивается в сторону к относительно теплой стороне. Риск образования конденсата в этих условиях можно вычислить с помощью калькулятора, или обратившись за консультацией к специалистам. Также проблема в усугубляется в кондиционируемых помещений
Особенно важно, когда речь идет о сохранении здания в экстремальных условиях, в таких как тропиках, которые, как правило, сильно кондиционируются. В этой ситуации внутренняя конденсация может быть серьезной проблемой, и нужно повернуть наоборот обычные вычисления, так как условия будут теплыми и влажными снаружи и холодные и сухие на внутренних поверхностях
Точно так же экстремальные условияя могут произойти в очень холодных условиях, и когда используются холодильные установки без адекватной пароизоляции.
Как правильно определить и вычислить (таблица и формула)
Жить человеку в комфорте с повышенной влажностью довольно трудно. Конденсат вызывает проблемы как для здоровья (есть вероятность заболеть астмой), так и для самого дома, особенно для его стен. Потолок и стены от повышенной влажности могут покрыться вредной для человека и трудно выводимой плесенью, в редких случаях приходится полностью менять стены и потолок, чтобы убить все присутствующие вредные микроорганизмы.
Для того чтобы этого не случилось, следует произвести расчёт и узнать, стоит ли в том или ином здании затевать ремонт, утеплять стены или вообще строить жильё на этом месте
Важно знать, что для каждого строения точка росы индивидуально, а значит, и её расчёт будет проводиться с небольшими отличиями
Во внимание, перед тем как приступить к расчету, следует взять такие факторы как: климатические условия в том, или ином регионе, толщина стен и материал из которого они сделаны, и даже наличие сильных ветров. Малую, допустимую влажность содержат абсолютно все материалы, человеку следует проследить, чтобы эта влажность не повысилась и не образовалась точка росы
При вызове специалиста для измерения значения в случае повышенной влажности, вам, скорее всего, будет дан ответ, что теплоизоляция дома сделана неправильно, не подходит толщина материала или допустили ошибку при монтаже. В какой-то мере этот человек будет прав, так как именно правильный ремонт в доме в большей степени влияет на изменение точки росы и появление конденсата на стенах.
Как рассчитать: необходимые инструменты и последовательность действий
- термометр;
- гигрометр;
- бесконтактный термометр (можно заменить обычным).
- В помещении, котором необходимо измерить точку росы отмерьте примерно 60 см от пола, но не более. Измерьте на этой высоте, положив градусник, к примеру, на стол температуру воздуха при помощи термометра.
- Затем в этом же месте при помощи гигрометра измерьте влажность в помещении.
В таблице выше найдите своё значение и тем самым определите параметры.
- Теперь следует узнать, можно ли в помещении с такой относительной влажностью проводить строительные работы, к примеру: утеплять стены или стелить полимерные полы. Для этого при помощи специального бесконтактного термометра измерьте в этом же месте на расстоянии 60 см от пола температуру поверхности. Если же такого прибора нет, обверните обычный градусник тонкой тряпкой и через 15 минут снимите с него показания.
- На последнем этапе сравните 2 температуры. Если температура поверхности отличается от параметра более чем на 4 градуса, в доме повышенная влажность и присутствует точка росы, в этом случае утепление стен должно проводиться под контролем специалиста с расчётами правильной толщины материала которым будет проводиться утепление.
Формула для расчёта в каркасной, кирпичной, многослойной стенах с утеплителем
Для расчёта точки росы с утеплителем используются формулы:
где:
- h1, h2 — толщина стены и теплоизолятора;
- λ1, λ2 — теплопроводность стены и теплоизолятора;
- N — отношение тепловых сопротивлений.
где:
t1, t2 — температура внутренней и внешней сторон стены; T1 — перепад температур в стене.
Расчёт:
- 0,292;
- 10,8 °C
Используя полученные показатели, составить график с диапазоном температур T1, размещённым в стене и оставшимися °C на утеплитель. В нужном месте отметить точку росы.
Материал теплоизоляции
Как мы уже разобрались, лучше использовать теплоизоляционный материал, который можно монтировать с наружной стороны здания. Как правило, речь идет о пеноплексе, пенопласте или минеральной вате.
Материал на основе минеральной ваты обладает хорошей паропроницаемостью. При этом частично влага задерживается в утеплителе и стекает вниз под действием силы тяжести. Утеплителю данное обстоятельство ничем не грозит, поскольку базальтовое или стеклянное волокно устойчиво к действию влаги.
Материалы типа пеноплекса паронепроницаемы, поэтому при их монтаже следует оставить воздушный карман, чтобы отвести влагу с внутренней поверхности материала.
При соблюдении данных условий можно говорить о сохранности стен и эффективности утепления.
Точка росы в каркасном доме соответствует месту образования капель жидкости при соприкосновении холодных и теплых воздушных потоков. Отопление внутренней площади постройки предполагает нагрев воздуха, который через стены выводится наружу. При контакте с холодной поверхностью температуры воздуха падает с одновременным образованием капель. Если конденсат образовывается внутри утеплителя, его намокание приводит к преждевременной потере рабочих характеристик и длительности эксплуатации постройки.
Расчет точки росы
Существует несколько способов определения параметра.

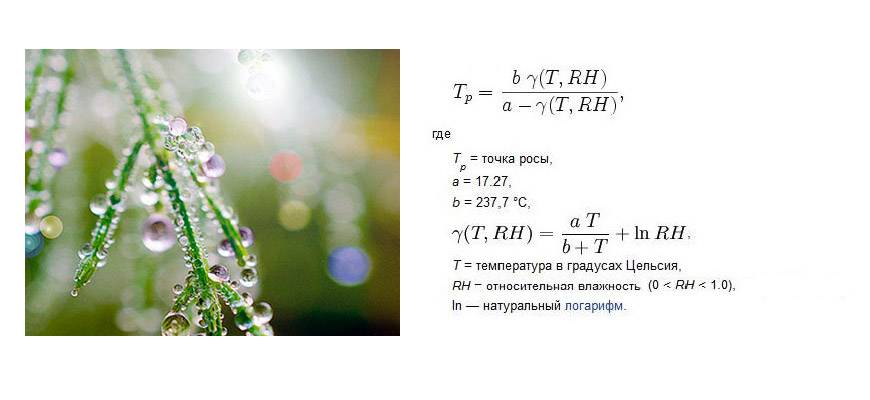

По математической формуле
Применяют следующее выражение:
Tp=b((aT/b+T)+InRH)/a-((aT/b+T)+InRH), где
Тр — точка росы, °С;
Расчет точки росы происходит по математическим формулам.
A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;
RH — относительная влажность воздуха в долях единицы;
Т — температура воздуха, °С;
Ln — натуральный логарифм.
Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.

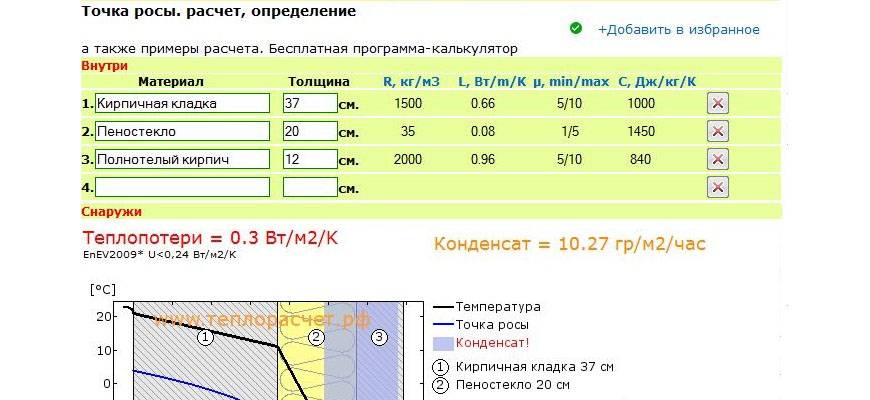

Программы-калькуляторы
Специализированные приложения производят вычисления автоматически. Пользователю необходимо ввести исходные данные и нажать кнопку «Старт». Кроме числового результата, программы отображают графики зависимости влажности от степени нагретости воздуха. Такая форма представления информации является более наглядной.
С помощью онлайн-калькулятора
Вычислительные сервисы имеются на многих сайтах. Они избавляют пользователя от необходимости покупать и скачивать программу.
Онлайн-калькулятор есть на многих сайтах.
В специальные поля вводят данные:
- температуру воздуха;
- относительную влажность;
- атмосферное давление.
После нажатия кнопки «Вычислить» на экране отображается искомая величина.
Недостаток данного способа состоит в том, что изготовитель калькулятора в большинстве случаев неизвестен, поэтому результат может быть недостоверным.
Специальные инструменты
Существуют тепловизоры с функцией расчета точки росы. Объекты с такой и более низкой температурой помечаются на экране особым образом.

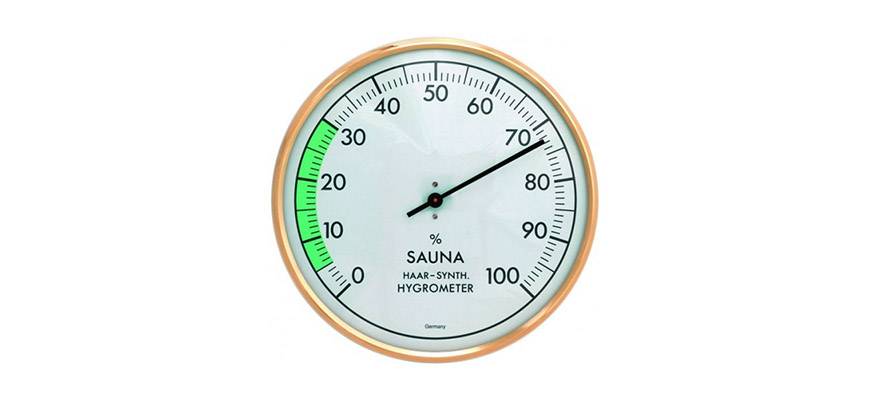

Гигрометр — измерительный прибор, предназначенный для определения влажности воздуха.
Влажность измеряют с помощью приборов:
- Гигрометра. Электронное устройство удобно в пользовании, но вычисления производит с большой погрешностью.
- Психрометра. Он состоит из 2 спиртовых термометров. Колбу одного обматывают влажной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Значит, и разница в показаниях будет больше. Результат отыскивают в справочнике вручную. Определенная с помощью психрометра искомая точка является наиболее точной.
Таблицы
В интернете и специальной литературе публикуются таблицы со значениями точки образования росы для воздуха с разными параметрами.
Пример:
| Температура воздуха, °С | Температура насыщения в °С при влажности воздуха (в %) | |||||||||||||
| 30% | 35% | 40% | 45% | 50% | 55% | 60% | 65% | 70% | 75% | 80% | 85% | 90% | 95% | |
| -10 | -23,2 | -21,8 | -20,4 | -19 | -17,8 | -16,7 | -15,8 | -14,9 | -14,1 | -13,3 | -12,6 | -11,9 | -10,6 | -10 |
| -5 | -18,9 | -17,2 | -15,8 | -14,5 | -13,3 | -11,9 | -10,9 | -10,2 | -9,3 | -8,8 | -8,1 | -7,7 | -6,5 | -5,8 |
| -14,5 | -12,8 | -11,3 | -9,9 | -8,7 | -7,5 | -6,2 | -5,3 | -4,4 | -3,5 | -2,8 | -2 | -1,3 | -0,7 | |
| +2 | -12,8 | -11 | -9,5 | -8,1 | -6,8 | -5,8 | -4,7 | -3,6 | -2,6 | -1,7 | -1 | -0,2 | -0,6 | 1,3 |
| +4 | -11,3 | -9,5 | -7,9 | -6,5 | -4,9 | -4 | -3 | -1,9 | -1 | 0,8 | 1,6 | 2,4 | 3,2 | |
| +5 | -10,5 | -8,7 | -7,3 | -5,7 | -4,3 | -3,3 | -2,2 | -1,1 | -0,1 | 0,7 | 1,6 | 2,5 | 3,3 | 4,1 |
| +6 | -9,5 | -7,7 | -6 | -4,5 | -3,3 | -2,3 | -1,1 | -0,1 | 0,8 | 1,8 | 2,7 | 3,6 | 4,5 | 5,3 |
| +7 | -9 | -7,2 | -5,5 | -4 | -2,8 | -1,5 | -0,5 | 0,7 | 1,6 | 2,5 | 3,4 | 4,3 | 5,2 | 6,1 |
| +8 | -8,2 | -6,3 | -4,7 | -3,3 | -2,1 | -0,9 | 0,3 | 1,3 | 2,3 | 3,4 | 4,5 | 5,4 | 6,2 | 7,1 |
| +9 | -7,5 | -5,5 | -3,9 | -2,5 | -1,2 | 1,2 | 2,4 | 3,4 | 4,5 | 5,5 | 6,4 | 7,3 | 8,2 | |
| +10 | -6,7 | -5,2 | -3,2 | -1,7 | -0,3 | 0,8 | 2,2 | 3,2 | 4,4 | 5,5 | 6,4 | 7,3 | 8,2 | 9,1 |
| +11 | -6 | -4 | -2,4 | -0,9 | 0,5 | 1,8 | 3 | 4,2 | 5,3 | 6,3 | 7,4 | 8,3 | 9,2 | 10,1 |
| +12 | -4,9 | -3,3 | -1,6 | -0,1 | 1,6 | 2,8 | 4,1 | 5,2 | 6,3 | 7,5 | 8,6 | 9,5 | 10,4 | 11,7 |
| +13 | -4,3 | -2,5 | -0,7 | 0,7 | 2,2 | 3,6 | 5,2 | 6,4 | 7,5 | 8,4 | 9,5 | 10,5 | 11,5 | 12,3 |
| +14 | -3,7 | -1,7 | 1,5 | 3 | 4,5 | 5,8 | 7 | 8,2 | 9,3 | 10,3 | 11,2 | 12,1 | 13,1 | |
| +15 | -2,9 | -1 | 0,8 | 2,4 | 4 | 5,5 | 6,7 | 8 | 9,2 | 10,2 | 11,2 | 12,2 | 13,1 | 14,1 |
| +16 | -2,1 | -0,1 | 1,5 | 3,2 | 5 | 6,3 | 7,6 | 9 | 10,2 | 11,3 | 12,2 | 13,2 | 14,2 | 15,1 |
| +17 | -1,3 | 0,6 | 2,5 | 4,3 | 5,9 | 7,2 | 8,8 | 10 | 11,2 | 12,2 | 13,5 | 14,3 | 15,2 | 16,6 |
| +18 | -0,5 | 1,5 | 3,2 | 5,3 | 6,8 | 8,2 | 9,6 | 11 | 12,2 | 13,2 | 14,2 | 15,3 | 16,2 | 17,1 |
| +19 | 0,3 | 2,2 | 4,2 | 6 | 7,7 | 9,2 | 10,5 | 11,7 | 13 | 14,2 | 15,2 | 16,3 | 17,2 | 18,1 |
| +20 | 1 | 3,1 | 5,2 | 7 | 8,7 | 10,2 | 11,5 | 12,8 | 14 | 15,2 | 16,2 | 17,2 | 18,1 | 19,1 |
| +21 | 1,8 | 4 | 6 | 7,9 | 9,5 | 11,1 | 12,4 | 13,5 | 15 | 16,2 | 17,2 | 18,1 | 19,1 | 20 |
| +22 | 2,5 | 5 | 6,9 | 8,8 | 10,5 | 11,9 | 13,5 | 14,8 | 16 | 17 | 18 | 19 | 20 | 21 |
| +23 | 3,5 | 5,7 | 7,8 | 9,8 | 11,5 | 12,9 | 14,3 | 15,7 | 16,9 | 18,1 | 19,1 | 20 | 21 | 22 |
| +24 | 4,3 | 6,7 | 8,8 | 10,8 | 12,3 | 13,8 | 15,3 | 16,5 | 17,8 | 19 | 20,1 | 21,1 | 22 | 23 |
| +25 | 5,2 | 7,5 | 9,7 | 11,5 | 13,1 | 14,7 | 16,2 | 17,5 | 18,8 | 20 | 21,1 | 22,1 | 23 | 24 |
| +26 | 6 | 8,5 | 10,6 | 12,4 | 14,2 | 15,8 | 17,2 | 18,5 | 19,8 | 21 | 22,2 | 23,1 | 24,1 | 25,1 |
| +27 | 6,9 | 9,5 | 11,4 | 13,3 | 15,2 | 16,5 | 18,1 | 19,5 | 20,7 | 21,9 | 23,1 | 24,1 | 25 | 26,1 |
| +28 | 7,7 | 10,2 | 12,2 | 14,2 | 16 | 17,5 | 19 | 20,5 | 21,7 | 22,8 | 24 | 25,1 | 26,1 | 27 |
| +29 | 8,7 | 11,1 | 13,1 | 15,1 | 16,8 | 18,5 | 19,9 | 21,3 | 22,5 | 22,8 | 25 | 26 | 27 | 28 |
| +30 | 9,5 | 11,8 | 13,9 | 16 | 17,7 | 19,7 | 21,3 | 22,5 | 23,8 | 25 | 26,1 | 27,1 | 28,1 | 29 |
| +32 | 11,2 | 13,8 | 16 | 17,9 | 19,7 | 21,4 | 22,8 | 24,3 | 25,6 | 26,7 | 28 | 29,2 | 30,2 | 31,1 |
| +34 | 12,5 | 15,2 | 17,2 | 19,2 | 21,4 | 22,8 | 24,2 | 25,7 | 27 | 28,3 | 29,4 | 31,1 | 31,9 | 33 |
| +36 | 14,6 | 17,1 | 19,4 | 21,5 | 23,2 | 25 | 26,3 | 28 | 29,3 | 30,7 | 31,8 | 32,8 | 34 | 35,1 |
| +38 | 16,3 | 18,8 | 21,3 | 23,4 | 25,1 | 26,7 | 28,3 | 29,9 | 31,2 | 32,3 | 33,5 | 34,6 | 35,7 | 36,9 |
| +40 | 17,9 | 20,6 | 22,6 | 25 | 26,9 | 28,7 | 30,3 | 31,7 | 33 | 34,3 | 35,6 | 36,8 | 38 | 39 |
Какие факторы оказывают влияние на точку росы?
На такой показатель, как точка росы влияние оказывают несколько факторов:
- Один из главных — толщина стен помещения. Другой не менее важный — какие материалы применяются во время теплоизоляции стен строения. Также значимым является и температура. Она может различаться в зависимости от территории расположения строения. Температурный коэффициент на северных территориях будет отличаться от регионов, расположенных на юге.
- Еще один важный фактор — это влажность. Если в воздушном пространстве содержится влага, то чем её больше, тем более высоким будет показатель точки росы.
Чтобы было точное представление о том, что такое точка росы и какое влияние на неё могут оказать различные факторы, рассмотрим этот фактор на примерах:
Неутепленная стена в помещении. В этом случае точка росы будет передвигаться. Происходить это будет под влиянием погодных условий вне помещения. Если погода на улице стабильная и нет резких колебаний температуры, то точка росы будет располагаться максимально близко к наружной стене. В этом случае негативного влияния на само помещение оказываться не будет. В том случае, если наступит резкое похолодание, то произойдет постепенное перемещение точки росы во внутреннюю часть стены. А это может привести к тому, что помещение будет насыщено конденсатом, вследствие чего произойдет медленное намокание поверхностей стен.
Стена, имеющая утепление снаружи. Точка росы здесь будет располагаться внутри стены в теплоизоляционном слое
Выбирая материал для утепления конструкций, необходимо обращать внимание на этот фактор и правильно подходить к расчету толщины теплоизоляционного материала.
Стена, утепленная изнутри. Здесь точка росы располагается между утеплителем и центром стены
Такой вариант не самый лучший, ведь если в наружном воздухе преобладает высокий уровень влажности, то при резком похолодании произойдет движение точки росы на стык между утеплителем и стеной. А это может отразиться самым негативным образом на стене. Прибегать к внутреннему утеплению конструкций владелец может лишь тогда, если внутри дома имеется эффективная система обогрева, которая в состоянии обеспечить один и тот же температурный режим в каждой из комнат дома.
В том случае, если при выполнении ремонтных работ в доме погодные условия не принимаются во внимание, то устранить проблему практически невозможно. Единственно правильное решение — убрать все, что было сделано, а потом провести все работы повторно, но уже правильно с учетом точки росы
Однако это приведёт к большим затратам для владельцев строения.
Материал теплоизоляции
Лучше пользоваться теплоизоляцией, которую монтируют снаружи здания. Обычно это пенопласт, пеноплекс, каменная вата. Есть несколько типов утеплителя на минвате, у них хорошая паропроницаемость. Часть влаги остается в утеплителе стекает вниз под собственным весом. Материал никак не портится, ведь стекловолокно или волокно на основе базальта не подвержено влиянию влаги.
Дополнительно можно обустроить гидроизоляционный слой снизу здания, чтобы не произошло разрушение фундамента. Пеноплекс является паропроницаемым, поэтому в процессе установки сохраняют воздушный карман для отведения влаги из материала. Если все правила монтажа соблюдаются, то стены дольше сохраняются в идеальном состоянии, эффективность теплоизоляции будет радовать еще много лет.
Варианты материалов
Расчет точки росы
Существует несколько способов определения параметра.
По математической формуле
Применяют следующее выражение:
Tp=b((aT/b+T)+InRH)/a-((aT/b+T)+InRH), где
Тр — точка росы, °С;
Расчет точки росы происходит по математическим формулам.
A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;
RH — относительная влажность воздуха в долях единицы;
Т — температура воздуха, °С;
Ln — натуральный логарифм.
Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.
Программы-калькуляторы
Специализированные приложения производят вычисления автоматически. Пользователю необходимо ввести исходные данные и нажать кнопку «Старт». Кроме числового результата, программы отображают графики зависимости влажности от степени нагретости воздуха. Такая форма представления информации является более наглядной.
С помощью онлайн-калькулятора
Вычислительные сервисы имеются на многих сайтах. Они избавляют пользователя от необходимости покупать и скачивать программу.
Онлайн-калькулятор есть на многих сайтах.
В специальные поля вводят данные:
- температуру воздуха;
- относительную влажность;
- атмосферное давление.
После нажатия кнопки «Вычислить» на экране отображается искомая величина.
Недостаток данного способа состоит в том, что изготовитель калькулятора в большинстве случаев неизвестен, поэтому результат может быть недостоверным.
Специальные инструменты
Существуют тепловизоры с функцией расчета точки росы. Объекты с такой и более низкой температурой помечаются на экране особым образом.
Гигрометр — измерительный прибор, предназначенный для определения влажности воздуха.
Влажность измеряют с помощью приборов:
- Гигрометра. Электронное устройство удобно в пользовании, но вычисления производит с большой погрешностью.
- Психрометра. Он состоит из 2 спиртовых термометров. Колбу одного обматывают влажной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Значит, и разница в показаниях будет больше. Результат отыскивают в справочнике вручную. Определенная с помощью психрометра искомая точка является наиболее точной.
Таблицы
В интернете и специальной литературе публикуются таблицы со значениями точки образования росы для воздуха с разными параметрами.
Пример:
| Температуравоздуха, °С | Температура насыщения в °С при влажности воздуха (в %) | |||||||||||||
| 30% | 35% | 40% | 45% | 50% | 55% | 60% | 65% | 70% | 75% | 80% | 85% | 90% | 95% | |
| -10 | -23,2 | -21,8 | -20,4 | -19 | -17,8 | -16,7 | -15,8 | -14,9 | -14,1 | -13,3 | -12,6 | -11,9 | -10,6 | -10 |
| -5 | -18,9 | -17,2 | -15,8 | -14,5 | -13,3 | -11,9 | -10,9 | -10,2 | -9,3 | -8,8 | -8,1 | -7,7 | -6,5 | -5,8 |
| -14,5 | -12,8 | -11,3 | -9,9 | -8,7 | -7,5 | -6,2 | -5,3 | -4,4 | -3,5 | -2,8 | -2 | -1,3 | -0,7 | |
| +2 | -12,8 | -11 | -9,5 | -8,1 | -6,8 | -5,8 | -4,7 | -3,6 | -2,6 | -1,7 | -1 | -0,2 | -0,6 | 1,3 |
| +4 | -11,3 | -9,5 | -7,9 | -6,5 | -4,9 | -4 | -3 | -1,9 | -1 | 0,8 | 1,6 | 2,4 | 3,2 | |
| +5 | -10,5 | -8,7 | -7,3 | -5,7 | -4,3 | -3,3 | -2,2 | -1,1 | -0,1 | 0,7 | 1,6 | 2,5 | 3,3 | 4,1 |
| +6 | -9,5 | -7,7 | -6 | -4,5 | -3,3 | -2,3 | -1,1 | -0,1 | 0,8 | 1,8 | 2,7 | 3,6 | 4,5 | 5,3 |
| +7 | -9 | -7,2 | -5,5 | -4 | -2,8 | -1,5 | -0,5 | 0,7 | 1,6 | 2,5 | 3,4 | 4,3 | 5,2 | 6,1 |
| +8 | -8,2 | -6,3 | -4,7 | -3,3 | -2,1 | -0,9 | 0,3 | 1,3 | 2,3 | 3,4 | 4,5 | 5,4 | 6,2 | 7,1 |
| +9 | -7,5 | -5,5 | -3,9 | -2,5 | -1,2 | 1,2 | 2,4 | 3,4 | 4,5 | 5,5 | 6,4 | 7,3 | 8,2 | |
| +10 | -6,7 | -5,2 | -3,2 | -1,7 | -0,3 | 0,8 | 2,2 | 3,2 | 4,4 | 5,5 | 6,4 | 7,3 | 8,2 | 9,1 |
| +11 | -6 | -4 | -2,4 | -0,9 | 0,5 | 1,8 | 3 | 4,2 | 5,3 | 6,3 | 7,4 | 8,3 | 9,2 | 10,1 |
| +12 | -4,9 | -3,3 | -1,6 | -0,1 | 1,6 | 2,8 | 4,1 | 5,2 | 6,3 | 7,5 | 8,6 | 9,5 | 10,4 | 11,7 |
| +13 | -4,3 | -2,5 | -0,7 | 0,7 | 2,2 | 3,6 | 5,2 | 6,4 | 7,5 | 8,4 | 9,5 | 10,5 | 11,5 | 12,3 |
| +14 | -3,7 | -1,7 | 1,5 | 3 | 4,5 | 5,8 | 7 | 8,2 | 9,3 | 10,3 | 11,2 | 12,1 | 13,1 | |
| +15 | -2,9 | -1 | 0,8 | 2,4 | 4 | 5,5 | 6,7 | 8 | 9,2 | 10,2 | 11,2 | 12,2 | 13,1 | 14,1 |
| +16 | -2,1 | -0,1 | 1,5 | 3,2 | 5 | 6,3 | 7,6 | 9 | 10,2 | 11,3 | 12,2 | 13,2 | 14,2 | 15,1 |
| +17 | -1,3 | 0,6 | 2,5 | 4,3 | 5,9 | 7,2 | 8,8 | 10 | 11,2 | 12,2 | 13,5 | 14,3 | 15,2 | 16,6 |
| +18 | -0,5 | 1,5 | 3,2 | 5,3 | 6,8 | 8,2 | 9,6 | 11 | 12,2 | 13,2 | 14,2 | 15,3 | 16,2 | 17,1 |
| +19 | 0,3 | 2,2 | 4,2 | 6 | 7,7 | 9,2 | 10,5 | 11,7 | 13 | 14,2 | 15,2 | 16,3 | 17,2 | 18,1 |
| +20 | 1 | 3,1 | 5,2 | 7 | 8,7 | 10,2 | 11,5 | 12,8 | 14 | 15,2 | 16,2 | 17,2 | 18,1 | 19,1 |
| +21 | 1,8 | 4 | 6 | 7,9 | 9,5 | 11,1 | 12,4 | 13,5 | 15 | 16,2 | 17,2 | 18,1 | 19,1 | 20 |
| +22 | 2,5 | 5 | 6,9 | 8,8 | 10,5 | 11,9 | 13,5 | 14,8 | 16 | 17 | 18 | 19 | 20 | 21 |
| +23 | 3,5 | 5,7 | 7,8 | 9,8 | 11,5 | 12,9 | 14,3 | 15,7 | 16,9 | 18,1 | 19,1 | 20 | 21 | 22 |
| +24 | 4,3 | 6,7 | 8,8 | 10,8 | 12,3 | 13,8 | 15,3 | 16,5 | 17,8 | 19 | 20,1 | 21,1 | 22 | 23 |
| +25 | 5,2 | 7,5 | 9,7 | 11,5 | 13,1 | 14,7 | 16,2 | 17,5 | 18,8 | 20 | 21,1 | 22,1 | 23 | 24 |
| +26 | 6 | 8,5 | 10,6 | 12,4 | 14,2 | 15,8 | 17,2 | 18,5 | 19,8 | 21 | 22,2 | 23,1 | 24,1 | 25,1 |
| +27 | 6,9 | 9,5 | 11,4 | 13,3 | 15,2 | 16,5 | 18,1 | 19,5 | 20,7 | 21,9 | 23,1 | 24,1 | 25 | 26,1 |
| +28 | 7,7 | 10,2 | 12,2 | 14,2 | 16 | 17,5 | 19 | 20,5 | 21,7 | 22,8 | 24 | 25,1 | 26,1 | 27 |
| +29 | 8,7 | 11,1 | 13,1 | 15,1 | 16,8 | 18,5 | 19,9 | 21,3 | 22,5 | 22,8 | 25 | 26 | 27 | 28 |
| +30 | 9,5 | 11,8 | 13,9 | 16 | 17,7 | 19,7 | 21,3 | 22,5 | 23,8 | 25 | 26,1 | 27,1 | 28,1 | 29 |
| +32 | 11,2 | 13,8 | 16 | 17,9 | 19,7 | 21,4 | 22,8 | 24,3 | 25,6 | 26,7 | 28 | 29,2 | 30,2 | 31,1 |
| +34 | 12,5 | 15,2 | 17,2 | 19,2 | 21,4 | 22,8 | 24,2 | 25,7 | 27 | 28,3 | 29,4 | 31,1 | 31,9 | 33 |
| +36 | 14,6 | 17,1 | 19,4 | 21,5 | 23,2 | 25 | 26,3 | 28 | 29,3 | 30,7 | 31,8 | 32,8 | 34 | 35,1 |
| +38 | 16,3 | 18,8 | 21,3 | 23,4 | 25,1 | 26,7 | 28,3 | 29,9 | 31,2 | 32,3 | 33,5 | 34,6 | 35,7 | 36,9 |
| +40 | 17,9 | 20,6 | 22,6 | 25 | 26,9 | 28,7 | 30,3 | 31,7 | 33 | 34,3 | 35,6 | 36,8 | 38 | 39 |
