Терморегуляторы для радиаторов

Место для установки термостата

На работу термостатического регулятора оказывают влияние:

• прямые солнечные лучи;
• температура воздуха за окном;
• скорость циркуляции воздуха в помещении;
• дополнительные источники тепла.

В многоэтажных частных домах термостаты в первую очередь устанавливаются на верхних этажах. Это связано с тем, что тёплый воздух поднимается вверх, способствуя увеличению разности температур по высоте здания.

В одноэтажных более высокий приоритет имеют радиаторы, расположенные ближе к отопительному агрегату.

Термостатические регуляторы температуры отопительных батарей устанавливаются на подающем участке отопительной системы непосредственно перед радиатором.

Типы регулировочных кранов

Виды кранов

Существующие современные технологии теплоснабжения позволяют устанавливать на каждый радиатор специальный кран, контролирующий качество тепла. Этот регулировочный кран представляет собой теплообменник запорной арматуры, который подсоединяется с помощью труб к батарее отопления.

По принципу своей работы эти краны бывают:

Шаровыми, которые служат в первую очередь 100% защитой от аварийных ситуаций. Эти запорные устройства, представляют собой конструкцию, которая способна поворачиваться на 90 градусов, и может пропускать воду или препятствовать прохождению теплоносителя.

• Стандартными, где нет никакой шкалы температур. Их представляют традиционные бюджетные вентили. Они не дают абсолютной точности регулировки. Частично перекрывая доступ теплоносителя в радиатор, они изменяют температуру в квартире на неопределенное значение.
• С термической головкой, которые позволяют регулировать и контролировать параметры системы отопления. Такие терморегуляторы бывают автоматическими и механическими.

Обычный терморегулятор прямого действия

Принцип устройства

Терморегулятор прямого действия представляет собой простое устройство для контроля температуры в радиаторе отопления, который устанавливается возле него. По своей конструкции – это герметичный цилиндр, в который вставлен сифон со специальной жидкостью или газом, четко реагирующим на изменения температуры теплоносителя.

При ее повышении жидкость или газ расширяются. Это приводит к повышению давления на шток в клапане терморегулятора. Он, в свою очередь, перемещаясь, перекрывает поток теплоносителя. При охлаждении радиатора, происходит обратный процесс.

Терморегулятор с электронным датчиком

Это устройство по принципу работы не отличается от предыдущего варианта, единственная разница – в настройках. Если в обычном терморегуляторе они выполняются вручную, то электронный датчик в этом не нуждается.

Здесь заранее устанавливается температура, а датчик следит за ее поддержанием в заданных пределах. Контрольные параметры температуры воздуха электронный термостатический датчик регулирует в пределах от 6 до 26 градусов.

Правила монтажа терморегулятора

Нет смысла ставить термоголовки на все радиаторы в помещении. Регулированию должны подвергаться отопительные приборы, чья мощность составляет 50% и более от мощности всех батарей в комнате. То есть, если в помещении установлены два радиатора, терморегулятор ставится только на тот, что мощнее.

Терморегуляторы подходят для всех видов батарей (из алюминия, стали или из обоих металлов), кроме чугунных. Чугунные радиаторы долго нагреваются и долго держат и излучают тепло после перекрытия носителя тепла. Работа термостатов на радиаторах такого типа будет неэффективна. Монтаж терморегулирующего оборудования на батарею из чугуна – пустая трата денег и времени.

Кроме декоративных перекрытий на адекватную работу датчика способны влиять сквозняки, солнечный свет и различные рядом стоящие электрические приборы (холодильник, обогреватель).

Рекомендуется устанавливать терморегуляторы в первую очередь в тех помещениях, где перепады температур наиболее сильные. К таким помещениям относится кухня (температура повышается за счёт пара от готовки блюд, включенной газовой плиты или духовки), гостиная (где собирается много людей), комнаты, температура в которых повышается за счёт попадания прямых солнечных лучей.

Как выполнить настройку термоклапана

У каждого терморегулятора проводится заводская настройка, которая предусматривает стандартную установку, не всегда совпадающую с параметрами, которые вы желаете установить. Если, к примеру, хочется установить более тёплую или, наоборот, холодную температуру в помещении, можно провести перенастройку терморегулятора.

Сделать это возможно только тогда, когда отопление работает. Для этого потребуется наличие термометра. Его необходимо повестить в точке, в которой будет проводиться контроль состояния атмосферы.

• Необходимо закрыть двери, установить головку термостата в крайнее положение слева – полностью открыто. Температура помещения будет возрастать. Как только она повысится на 5-6 градусов, необходимо провернуть регулятор в правую сторону до упора.
• Температура радиатора станет меньше. Как только температура снизится до комфортной для вас температуры, медленно проверните регулятор в правую сторону и прислушайтесь. Как только от теплоносителя начнут исходить звуки, а радиатор потеплеет, необходимо остановиться. Запомните число, выставленное на рукоятке. Именно эту цифру потребуется установить для достижения нужного температурного режима.

Провести регулировку терморегулятора для отопительной батареи очень просто. Повтор данного действия необходимо произвести несколько раз.

Монтажные схемы

Монтажные схемы для установки в одно– и двухтрубные отопительные системы

1. При монтаже термостата на радиатор в однотрубной отопительной системе необходимо изменить схему подключения батареи, дополнительно установив байпас – перемычку между входом и выходом магистрали. Благодаря этому теплоноситель сможет поступать к другим радиаторам в то время, когда клапан будет закрыт. В схему подключения дополнительно вводят запорные устройства, которые позволят снять термостат или батарею для ремонта или замены.
2. В двухтрубной отопительной системе термостатический регулятор устанавливается на трубе подачи, а на выходе из батареи монтируется шаровой кран.

Термостаты отопительных систем можно устанавливать на стальные, алюминиевые и биметаллические радиаторы. Монтаж на чугунные батареи нецелесообразен из-за их высокой тепловой инертности.

Термоголовка для радиаторов

Термоголовка – это верхний элемент устройства, она бывает разных конфигураций. Наиболее приемлемые термоголовки подходят со всеми термическими блоками. Если в радиаторе присутствует встроенный термостатический вентиль, то на него можно поставить головку практически любую. Механические элементы по надежности и коэффициенту прочности занимают передовые позиции, дополнительно они оснащаются термостатом. Преимущества:

1. Эти блоки просты.
2. Стоят недорого.
3. Устанавливать их несложно.
4. Имеют длительный гарантированный срок службы.

Есть также модели повышенной протекции, их еще называют: антивандальные. Продаются также системы с выносными датчиками. Работают они по сходным принципам, но имеют различные показатели. Ручные головки похожи на кран и функционируют по сходному принципу. При повороте крана в ту или другую сторону проходит через блок больше или меньше теплоносителя. Механические элементы надежны, но они работают не совсем точно (в отличие от электронных). Ставятся такие блоки на входе и выходе, регулировать можно два – одновременно.

Более комплексный прибор, поддерживающий точно температуру в режиме «автомат» — это сильфон. Имеет конфигурацию в виде эластичного цилиндра, который заполнен субстанцией (газ или жидкость). Отличительные признаки вещества – повышенный показатель расширения. То ест незначительного увеличения температуры вполне достаточно, чтобы объём резко вырос.

Сильфон опирается на «пробку», она расположен в верхнем положении, пока субстанция в сильфоне не нагревается. С ростом температуры цилиндр растет в объёме, воздействует на «пробку», который начинает закупоривать входное сечение.

Радиатор все меньше пропускает теплоносителя и охлаждается. Субстанция в сильфоне сжимается, цилиндр также уменьшается в размерах, шток поднимается, после этого увеличивается поток, проходящий через радиатор. Все это провоцирует дополнительное нагревание. Благодаря такой работе, температура в комнате остается константной, при этом каким является сильфон может быть любым (жидкостной или газовой версии). Чаще всего термоголовки снабжаются жидкостными сильфонами, они проще в плане конструкции и более функциональны.

Механическая термостатическая головка монтируется так, чтобы она была направлена в комнаты. В подобной ситуации температура измеряется с меньшей погрешность. Внешние датчики соединяются с термоголовкой с помощью специальной трубки, расположить ее можно в любой точке помещения.

Электронные головки показывают точные показатели, они снабжаются дополнительно двумя батарейками. Подобные приборы несколько громоздки и не всегда удобны для монтажа. В подобных ситуациях шток перемещается благодаря цифровому процессору, преимущества подобных головок в наличии дополнительного функционала. Например, можно программировать температуру в течение суток. Механические головки более просты и надежны, стоят они недорого, поэтому большинство пользователей предпочитает приобретать именно такие приборы.

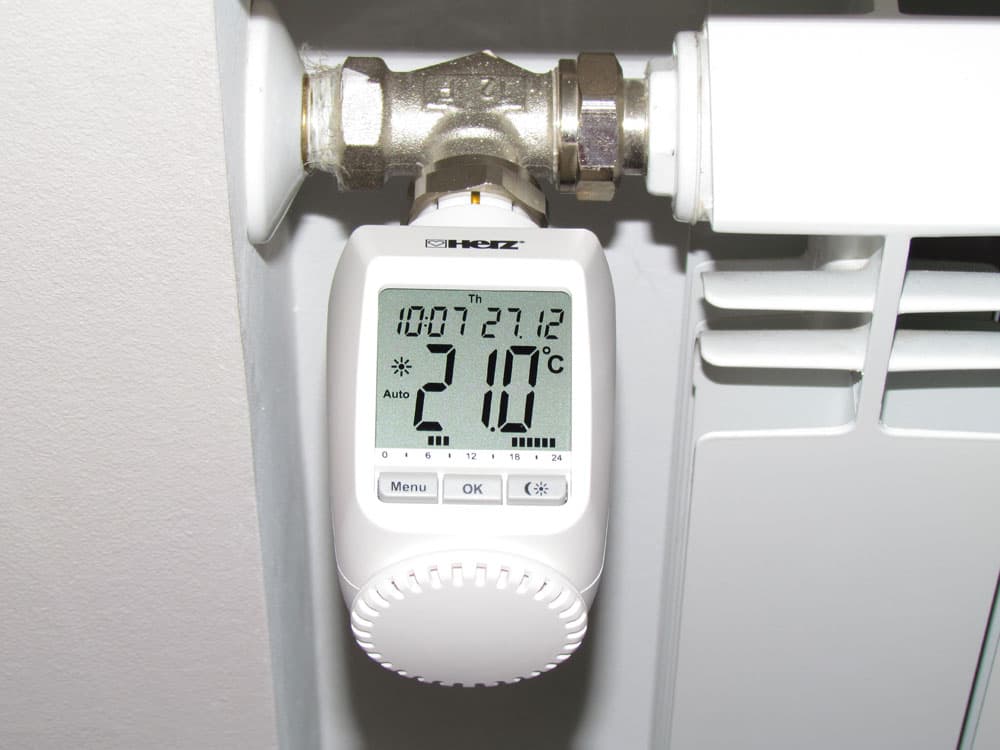

Термоголовка с электронным датчиком

Типы термостатов и их принцип работы

Регуляторы температуры для батарей отопления бывают двух типов:

• Автоматический кран на батарею отопления;
• Ручной регулятор температуры радиатора батарей отопления.

С помощью ручного регулятора регулировка температуры батарей отопления производится следующим образом:

• Поворачивая маховик вентиля, мы приведем в действие шток клапана.
• Проходной диаметр седла в таком случае изменится, а его значению будет соответствовать температура.

Ручной термоклапан для радиатора отопления имеет и несколько недостатков:

• Он не настолько эффективный, как автоматический прибор;
• Его защитный колпачок может выйти быстро из строя, если его часто приводить в движение, то есть, открывать или закрывать регулятор температуры для радиатора отопления.

Ручной регулятор температуры

Благодаря сильфону будут фиксироваться даже самые незначительные изменения температурного режима в помещении. В случае понижения температуры содержимое термического баллончика начнет сужаться, и тогда шток клапана начнет втягиваться, что увеличит расход теплоносителя, а это, в свою очередь, позволит повыситься температуре в помещении. Если в помещении будет чрезмерно жарко, то содержимое баллона начнет расширяться и, таким образом, теплоотдача батарей отопления уменьшится.

Регулятор автоматического типа

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

• На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
• Для фиксации термоголовки нужно слегка нажать на устройство.
• О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

Работа протекает в следующем порядке:

• С помощью дюбелей к стене крепят пластину.
• На пластине закрепляют корпус устройства.
• Посредством хомутов на стене фиксируют капиллярную трубку.
• Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
• Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке устройства позволяют устанавливать наименьшее и наибольшее значение. При этом за установленные пределы колесико уже не повернется.

Установка термостатического регулятора своими руками

Для монтажа механического или электрического терморегулятора радиаторов отопления никаких специальных навыков не требуется. Сложность может вызвать лишь установка байпаса в отопительной системе, выполненной из металлических труб.

Термостат устанавливают на участке подачи теплоносителя перед батареей

Что понадобится для работы

Для установки терморегулятора на отопительную батарею своими руками понадобятся:

• механический или электрический терморегулятор;
• запорные краны;
• отрезок трубы и фитинги или сварочный аппарат для обустройства байпаса в однотрубной схеме отопления;
• разводной и сантехнический ключи.

Кроме этого, необходимо запастись паклей и специальной пастой для герметизации соединений.

Подготовительные мероприятия и монтаж

В однотрубной системе отопления перед термостатом обязательно должен быть установлен байпас

Прежде чем приступить к монтажу, необходимо слить воду или другой теплоноситель из системы обогрева. Для этого перекрывают краны на входе в квартиру от отопительного стояка.

После того как весь теплоноситель будет слит, переходят к установке кранов на радиаторы. Для этого на небольшом удалении от батареи обрезают трубы горизонтальной подводки, после чего отрезки магистрали отсоединяют от радиатора. Далее последовательность работ выглядит так:

1. В зависимости от материала вваривают или устанавливают перемычку между подводящим и обратным трубопроводами в однотрубной отопительной системе.
2. Снимают хвостовики с гайками от запорного вентиля и термостата и вворачивают их в пробки радиатора отопления.
3. Подключают запорное и термостатическое устройства.
4. Собирают трубную обвязку батареи.
5. Систему отопления заполняют теплоносителем.

После включения обогрева надо произвести осмотр всех участков на предмет утечки и при необходимости устранить или отремонтировать дефектные места.

Установка

Терморегулятор для радиатора отопления устанавливается на радиатор обычно на входе, для этого в первую очередь следует познакомиться со схемой устройства контура. Иногда также приборы ставятся на выходе, что позволяет снизить напор теплоносителя.

Технологически процесс установки термостата для радиатора не представляет особой сложности, это может сделать даже новичок, напоминает установку соединительных элементов. Ручные регуляторы стоят недорого и эффективно повышают слежение за энергоресурсами, что позволяет равномерно распределить тепло по всем батареям

В процессе монтажа требуется принимать во внимание количество изгибов в контуре, они позволяют сократить тепловые потери, при этом, не уменьшая давление теплоносителя, поступающего в батареи. Дополнительные ручные вентили дают возможность отключить полностью подачу, если помещение не эксплуатируется

Обзор рынка

Рисунок	Торговая марка/ Модель	Диапазон регулировки температур/ Точность (°C)	Цена, руб.	Примечания
	Danfoss/RAW-K 013G5030	8-28/1	1200—1590	Подходит к стандартным клапанам, встроенным в стальные радиаторы Biasi, DiaNorm, Ferroli, Henra, Delta,Diatherm, других известных брендов.
	SALUS/Controls PH60	5-40/0,5	2800—3980	Несколько режимов, установочные размеры М30 х 1,5 мм, экономный дисплей на жидких кристаллах с подсветкой.
	Frontier/TH-1149RF/RV-1341M	5-35/0,5	6300—7900	Регулятор электронный с встроенным блоком передачи информации по радио. В комплект входит отдельный блок управления К нему можно подсоединить до 100 термостатов.
	Meibes/ RTL Simplex	5-35/1	3400—4200	Прямой вентиль, средний срок службы – 30 лет. Регулятор пригоден для использования в системах с температурой теплоносителя до +110°C и давлением не выше 10 атм.
	Danfoss/ RA-N/RA 2994	-/-	3100—3600	Угловой. Для установки в двухтрубных системах с давлением до 6 атм, температурой до +120°C.
	Danfoss/ RA-G/RA 2994	-/-	2900—3300	Для однотрубной системы, угловой.
	Danfoss/ RLV-KS/RAW-K	-/-	2400—3930	Для нижнего подключения радиаторов отопления.
	Heimeier/ SCERadS15	-/-	1490—2200	Для двухтрубных систем отопления.

Виды и особенности

Конструкционно выделяют термостаты механические, электромагнитные и электронные.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Термочувствительный элемент такого регулятора располагается в головке с размеченной рукояткой. Шкала позволяет выставлять разные режимы работы на обогрев, которые потом автоматически будет поддерживать термостат.Каждому положению рукоятки соответствует определенный уровень давления термочувствительного тела на перекрывающий шток и встречного сопротивления потока в системе. Когда условия в комнате меняются, рабочая среда в головке сжимается или расширяется, смещая шток и тем самым изменяя поток теплоносителя, поступающего в радиатор.

В зависимости от рабочего тела различают термоголовки трех типов:

• Твердые – содержат теплочувствительные вещества, такие как парафин, озокерит или стеарин. Применение их считается малоэффективным, поскольку скорость срабатывания отопления составляет около 30-40 мин, но в надежности таким приборам отказать нельзя.
• Жидкостные – в их головках работают спирты или масло. Такие регуляторы отличаются быстрым срабатыванием при изменении характеристик системы отопления. А вот на внешние факторы откликаются только через 20-25 мин.
• Газонаполненные – считаются более «правильными», поскольку в первую очередь реагируют на перепад температур воздуха в комнате. Происходит это уже в течение 8-10 минут.

На работу механических регуляторов влияет направленный солнечный свет, сквозняк из окна или другие источники обогрева, воздействующие на термостат. В результате он может неправильно истолковать изменение условий в помещении.

Этот вид терморегуляторов ничем не отличается от механических устройств. Только вместо расширяющегося рабочего тела в его головке устанавливается биметаллическое электромагнитное реле. Полоски с различными показателями теплового расширения по-своему реагируют на изменение температуры окружающей среды и воздействуют на перекрывающий клапан.

3. Электронный термостат.

В этой группе приборов существует собственная классификация, разделяющая терморегуляторы на два традиционных вида: аналоговые и цифровые. Последние, в свою очередь, могут быть:

• С открытой логикой – чаще всего применяются на промышленных объектах в качестве центральных регуляторов. Очень сложные, многофункциональные и «умные» системы, которые сами в состоянии выбрать оптимальный режим работы.
• С закрытой логикой – наиболее распространенные в быту электронные приборы, функционирующие от батареек.

Принцип действия программируемых термостатов для радиаторов очень похож на уже рассмотренные в этом обзоре механические головки: тот же шток, открывающий и закрывающий клапан, та же чувствительность к температуре окружающего воздуха. Но за все это уже отвечает микропроцессор, который считывает замеры датчика и пересылает команду на сервопривод. Естественно, цена на такие «умные» приборы гораздо выше.

• схему подключения и тип радиаторов;
• их удаленность от нагревательного котла;
• качество теплоносителя;
• особенности эксплуатации помещения;
• климатические условия в регионе.

Механический терморегулятор для радиатора отопления также отдельно подбирается для одно- и двухтрубных конструкций отопительных систем, поскольку давление на перекрывающий клапан в них будет разным. Для первого вида контуров обогрева обязательным элементом является байпас, для второго уже следует правильно выбрать сам термостат. Он должен оснащаться клапаном с более высоким гидравлическим сопротивлением от 0,1 до 0,3 бар.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Для однотрубных схем отопления нужны приборы, в которых клапан обладает минимальным гидросопротивлением и, соответственно, хорошей пропускной способностью. Компания Danfos и вовсе предложила в таких контурах использовать отдельный вид термостатов RTD-G. Они не изменяют характеристики потока в общей ветке, а воздействуют на конкретный радиатор. Подобные устройства также можно выбрать для двухтрубных систем естественной циркуляции.

В случае, когда отопление смонтировано по двухтрубной схеме в комплекте с насосом, клапан должен иметь возможность контроля его пропускной способности (например, у Danfoss это серии N, K и KW).

Разновидности устройств

На сегодняшний день существует несколько видов термостатических клапанов. Среди них наиболее популярными являются:

1. Механические. В них нужно вручную настраивать подачу теплоносителя.
2. Полуэлектронные. Управляются специальной термоголовкой с сильфонным устройством.
3. Электронные. Управление осуществляется при помощи выносного термодатчика.

Механические терморегуляторы

Основные преимущества механических конструкций — низкая цена, слаженное и четкое функционирование, простота использования. Во время их работы можно не пользоваться вспомогательными энергетическими источниками. Благодаря их модификации можно вручную регулировать объем теплоносителя, поступающего в радиатор, контролируя его теплоотдачу. В подобных приборах можно точно выставить степень нагрева.

Главный недостаток механического оборудования состоит в отсутствии разметки для регулирования, поэтому его настройка осуществляется преимущественно опытным путем. Изделие состоит из:

• сильфона, заполненного жидкой или газообразной смесью;
• регулятора;
• привода.

Электронные термодатчики

Электронные устройства являются более сложными, ведь в их основе находится программируемый микропроцессор. Благодаря ему появляется возможность устанавливать необходимый температурный режим в помещении. Для этого нужно нажать несколько кнопок. Существуют многофункциональные модели, с помощью которых можно управлять смесителем, котлом или насосом.

Принцип действия и конструкция электронных агрегатов почти не отличаются от механических изделий. Внутри такого оборудования находится вещество, реагирующее на температурные скачки. При повышении показателей температуры оно расширяется и образуется давление, под действием которого начинает двигаться шток, автоматически закрывая клапан. При снижении температуры происходит сжатие вещества, приводящее к открытию клапана.

Сильфон имеет высокую прочность и большой ресурс работы. Вещество может выдержать многократное сжатие на протяжении всего эксплуатационного периода, составляющего несколько десятилетий. Существуют следующие виды электронных конструкций:

1. Закрытые клапаны для отопительных батарей не могут автоматически определить значение температуры, поэтому их настройка осуществляется в ручном режиме. Можно настроить температурные значения, а также их допустимые колебания.
2. Открытые изделия, которые можно программировать. Так, при снижении температуры меняется режим работы. Кроме того, есть возможность регулировки таймера и настройки срабатывания определенных режимов. В большинстве случаев подобные конструкции востребованы в промышленных масштабах.

Работа электронных изделий осуществляется при помощи батареек или аккумулятора, продающегося в комплекте с зарядным устройством. Идеальным вариантом для использования в быту являются полуэлектронные клапаны. Они оснащены цифровым дисплеем, на котором отображается температура воздуха в комнате.

Газовые и жидкостные клапаны

При эксплуатации регулятора в качестве терморегулировочного элемента можно использовать газообразные или жидкие вещества. Из-за этого все приборы делят на жидкостные и газовые.

Последние отличаются большим эксплуатационным сроком (не менее 20 лет). Это обусловлено тем, что газообразные вещества способствуют более четкой и плавной регулировке температурных показателей в помещении. Изделия оснащены датчиком, определяющим температуру. Газовый сильфон быстрее реагирует на температурные скачки в комнате.

Жидкостные устройства точнее передают внутреннее давление на движущие механизмы. При выборе изделия большинство потребителей ориентируется на эксплуатационный срок и качество изделия. Конструкции бывают нескольких типов:

• дистанционные;
• имеющие встроенный датчик.

Последние зачастую устанавливают горизонтально. Это обусловлено тем, что им необходима циркуляция воздушных потоков вокруг себя. Дистанционные агрегаты целесообразно применять в следующих ситуациях:

• при вертикально расположенном термостате;
• когда отопительное оборудование располагается на расстоянии менее 10 и более 22 см от подоконника;
• радиатор закрывают плотные шторы;
• глубина батареи составляет более 16 см;
• радиатор размещается в нише.

В подобных ситуациях встроенный терморегулятор будет некорректно функционировать, поэтому чаще всего используют дистанционный. Чаще всего датчики размещают под прямым углом по отношению к корпусу. При параллельной установке их значения будут сбиваться под воздействием исходящего от батареи тепла.

Польза терморегуляторов отопления

Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.

Например, в спальне ночью необходимо опускать температуру до 17-18оС. Это положительно влияет на сон, позволяет избавиться от головных болей.

Термостатический вентиль, он же теромрегулятор, предназначен для изменения объема теплоносителя, проходящего через прибор. Изменения зависят от температуры окружающей среды. Все виды терморегуляторов включают два основных элемента: терморегулирующий клапан и термоголовку – механизм воздействия на клапан. В самых сложных модификациях терморегулирующий клапаном управляет выносной термодатчик, отправляющий команды термоголовке в зависимости от изменений температурного фона. Термостат с термоголовкой, оснащенной сильфонным механизмом, позволяет автоматизировать поставку теплоносителя в прибор. Самый простой вариант термостата оснащен термоголовкой для ручного управления. При необходимости простую механическую термоголовку можно запросто заменить на сильфонную. Все варианты терморегуляторов подразделяются на устройства для однотрубных и двухтрубных схем отопления. Термостаты для двухтрубных схем рассчитаны на значительные перепады давления. Подразделяются на две группы: с настройкой гидравлического сопротивления и без этой функции. Установка терморегуляторов рядом с приборами отопления дает возможность задать оптимальную температуру для каждого из помещений по его назначению. Назначение термостатического вентиля. Обязательные составляющие терморегулятора. Терморегулятор с выносным термодатчиком. Термоголовка для автоматического управления. Терморегулирующий клапан или вентиль – основной компонент. Регулирующее устройство для однотрубных схем. Термостатический вентиль для двухтрубных систем. Плюсы установки терморегуляторов для приборов отопления

Оптимальная температура на кухне составляет 19оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26оС,  то в помещении будет ощущаться сырость

Поэтому здесь важно обеспечить высокую температуру

Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24оС, для детей постарше достаточно будет 21-22оС. В остальных комнатах температура может варьироваться от 18 до 22оС.

В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.

В этих случаях установка термостата сказывается на микроклимате положительно – воздух не перегревается и не пересушивается.

Терморегулятор решает следующие проблемы:

• позволяет создавать определенный температурный режим в комнатах разного назначения;
• экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
• появляется возможность без отключения всего стояка производить аварийное отключение батареи.

Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.

Типы теплового агента

Наиболее часто в его роли используют жидкость и газ. Из-за этого выделяют такие виды термоголовок:

Более дешевыми и простыми являются регуляторы первого вида. По этой причине они представлены очень большим количеством моделей. Однако они управляют батареей более медленно.

Газовый регулятор для батареи отопления имеет меньшую инерционность, благодаря чему способен достаточно быстро среагировать на изменение температуры в помещении.

На практике разница между реакцией двух типов является весьма малой

Поэтому при выборе лучше сосредоточить внимание на качестве исполнения. Оно же зависит от производителя

Практически все виды терморегуляторов способны устанавливать температуру, диапазон которой составляет +6…+28 °С. Конечно, есть варианты, рассчитанные на установку других уровней температуры. Однако с ростом диапазона температур поднимается цена.

Настройка терморегулятора

Градация, нанесённая на корпус регулировочной головки, облегчает настройку прибора

1. Прежде чем приступить к настройке термостата, необходимо исключить любые факторы, влияющие на температуру воздуха в помещении. Для этого закрывают окна и двери в комнате, отключают вентиляторы и дополнительные источники тепла. После этого в нужном месте размещают контрольный термометр.
2. Для настройки терморегулятора его головку поворачивают до упора против часовой стрелки. Это положение соответствует полному открыванию клапана прибора, что позволяет теплоносителю беспрепятственно поступать к радиатору. По мере увеличения температуры в помещении до той, которая на 1–2 ºС превышает нужное значение, головку устройства поворачивают до упора вправо.
3. По мере остывания радиатора в помещении установится нужная температура. В это время клапан начинают медленно открывать.
4. В тот момент, когда корпус клапана начнёт нагреваться, а из батареи послышится шум поступающей воды, вращение регулировочного устройства прекращают. На этом настройку прибора считают завершённой.

Современные термостаты с выносными датчиками имеют шкалу, по которой можно выставить нужную температуру, не прибегая к дополнительным методам. Возможно, в процессе работы такого прибора потребуется корректировка для точной установки требуемой температуры.

Характеристики термоклапанов

Для ознакомления приведу ряд основных технических характеристик термостатических клапанов:

1. Максимальный уровень рабочего давления — 1,0 Мпа.
2. Давление опрессовки перед вводом в эксплуатацию — 1,5 Мпа.
3. Максимальная рабочая температура — +110 ºС.
4. Максимально допустимая температура окружающей среды — +50 ºС.
5. Пропускная способность клапана — от 1,6 до 2,5 м³/ч.
6. Диапазон регулирования температур — +20…+60 ºС.
7. Время срабатывания — 25 мин.
8. Наработка на отказ при ручном управлении — 8000 циклов.

Из каких материалов изготавливают

Для изготовления корпуса термостатического клапана используют стойкие к коррозии металлы:

• Латунь.
• Бронзу.
• Нержавеющую сталь.

Установка терморегулятора на радиатор отопления

Монтирование данного прибора осуществляется путем его установки на патрубок радиатора. Для обеспечения правильного функционирования установка терморегулятора на радиатор отопления должна быть выполнена в такой последовательности:

1. Перекрытие напорного участка теплопровода и слив теплоносителя. Для того чтобы облегчить монтаж, рекомендуется проводить установку терморегулятора перед началом отопительного сезона, в этом случае не понадобиться сливать воду из системы отопления;
2. Подготовка посадочного места. Производится разрез горизонтального подводящего участка, и нанесение плашкой резьбы на обе стороны сгонов. В том случае если на трубе установлен вентиль, его необходимо демонтировать;
3. Монтирование корпуса терморегулятора. На сгон, расположенный со стороны стояка, накручивается контргайка, после чего она обматывается уплотнительной лентой. На эту гайку, как на трубу, накручивается сам терморегулятор. Для соединения данной конструкции со вторым сгоном, на него также накручивается контргайка. Фиксация корпуса терморегулятора осуществляется одновременно с двух сторон при помощи разводных ключей;
4. Монтаж управляющего элемента. Термоголовка для радиатора отопления вкручивается в переходник, расположенный на корпусе регулятора. Это позволяет заменить управляющий блок, в том случае если он выйдет из строя или вы подберете более совершенную модель.

Особенности настройки приборов

Градация, нанесённая на корпус регулировочной головки, облегчает настройку прибора

Откалиброванный регулятор показателей температуры, размещенный на радиаторе системы отопления, будет показывать корректные значения. Настройка осуществляется так:

1. Корректировка для работы аппарата в конкретное время суток. Время выставляется посредством стрелок и клавиши ОК.
2. Настройка даты. Выбирается день, год и месяц.
3. Подтверждение изменений. На дисплее электронных устройств начинает мигать галочка – следует нажать кнопку ОК.
4. Настройка меню. На дисплее загорится большая буква М. Ее нужно удерживать 3 сек до открытия меню. Затем требуется нажать центральную кнопку, зайти в настройки и сменить их.

Если не регулировать прибор, он будет работать по предустановленным программам.
