Особенности выбора тепловентилятора Вулкан для помещения

Что лучше?

Масляные радиаторы способны обогревать большие площади, и их уровень безопасности достаточно высок, так что данное оборудование допускается включать на несколько дней без дополнительного контроля.

Подобные устройства работают бесшумно, они надежны и являются экологичными, что также говорит в пользу масляных радиаторов. Но все-таки, тепловентилятор или масляный радиатор, что лучше? На этот вопрос можно ответить, если знать преимущества устройства, среди которых выделяется:

• Быстрота нагревания окружающего пространства,
• Небольшие габаритные размеры, а значит мобильность,
• Применение в любое время года в качестве обогревающего или охлаждающего элемента,
• Сравнительно невысокая стоимость.

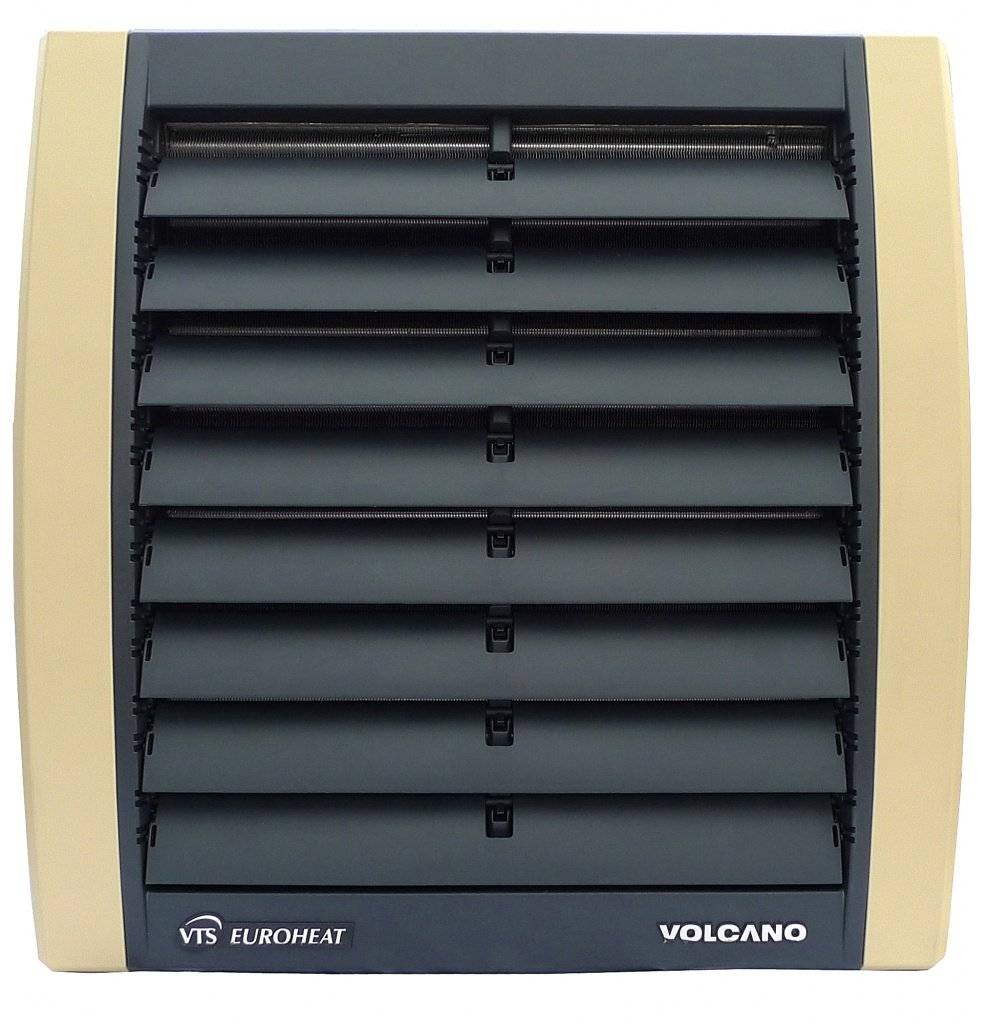

Тепловой вентилятор Вулкан

Прибор является инновационным в области отопления, создан по принципу новейших европейских технологий, с гарантией 100% качества в период эксплуатации. Тепловой вентилятор разработала польская компания EuroHeat. Специалисты, которые там работают уже давно завоевали с помощью своих разработок этот сегмент рынка.

Эффективность работы теплового водяного вентилятора Volcano в три раза выше по сравнению с другими видами отопительных приборов, которые способны работать от разных источников тепла. Прибор способен очень быстро обеспечить полный и равномерный обогрев больших и средних по площади помещений. Он исключает тепловые потери и во время работы обеспечивает более комфортные условия там, где другие приборы не могут так хорошо справиться с такой задачей.

Принцип работы “волкано”

Технология принципа действия тепловентилятора Volcano проста как 2х2 и каждый у кого имеется автомобиль, может понять и вспомнить насколько она эффективна.

Исключительная эффективность тепловентиляторов Volcano, универсальность подключения и широкая доступность в любом уголке России, позволяет применять их на различных объектах народного хозяйства.

Принцип работы: Представьте автомобильный радиатор от “КАМАЗа” и вентилятор!

– через теплообменник продувается мощный поток воздуха, охлаждает теплоноситель и нагревает окружающий воздух.

Волкано – инновационная разработка для отопления помещений с высокими потолками бокс, склад, производство, теплица, гараж и т.д.  Для отопления частных домов – не подходит (максимум, – отапливать веранду или гараж)!

Экономичные воздухонагреватели Volcano VR mini повысят на 50-60% эффективность любой существующей системы отопления за счет меньшего объема теплоносителя и эффекта дестратификации (теплый воздух под потолком скапливаться не будет!). До 70% эффективнее любых других способов отопления в помещениях от 50м2 (Особенно хорошо эффект заметен при смене регистров – было 3000 литров теплоносителя, станет 100 литров). Могут работать на горячей воде или незамерзайке и подключаются к любому водогрейному котлу на пеллетах, отработке, масле, дизеле, дровах, угле, электричестве т. д.

Как же устроен Волкано тепловентилятор?

В каждом автомобиле, например, MERSEDES, под капотом установлен медный радиатор (теплообменник) с небольшим вентилятором с плоской крыльчаткой. Эта система обеспечивает охлаждение жидкости, которая циркулирует в водяной рубашке мощного двигателя от 300 л.с., не давая ему перегреться.

В каждом Volcano, под EPP или пластиковым ABS корпусом установлен медный теплообменник с алюминиевыми ламелями волнистой формы (для увеличения площади поверхности) и мощный, современный, мало шумный осевой двигатель, с 1 января 2018г только ЕС.

Пройдите мимо капота Вашего MERSEDES GL после поездки и Вы ощутите, как теплый воздух вырывается из передней решетки, даже в -30 градусный мороз.

Пройдете мимо Вашего VOLCANO #1, #2, #3 или мини – и вы ощутите то же самое.

Инженеры VTS Group при разработке Volcano постоянно работают над улучшением характеристик теплового оборудования и продолжают внедрять, без изменения стоимости для покупателя, улучшенные узлы и агрегаты конструкции тепло-вентиляторов VOLCANO. За последние три года внедрены двигатели с электропотреблением в два раза меньшим по сравнению с моделями 2012-13 гг. сейчас 90-270 Вт, против 610 Вт.

Модернизация тепловентиляторов Volcano позволила перейти на автоматику с уменьшенным потреблением электроэнергии. Современный тепловентилятор Вулкано – может легко интегрироваться в любую компьтеризированную систему управления климатом в помещении.

Тепловое оборудование Volcano может быть использовано для отопления гаражей, производств, складов готовой продукции и сырья, теплиц, оранжерей, палаток, бункеров, овощехранилищ, мебельных производств, производств пластиковых окон, гранитных мастерских, хлебопекарен, медицинских учреждений, сушилок.

Отдельное специальное применение Volcano V20 mini с длиной струи 14м, Volcano VR1, Volcano VR2 и Volcano VR3 с длиной струи 25м получили на автомобильных мойках. Помимо обогрева помещения за 1-2 минуты после закрытия ворот, volcano решают задачи оттаивания автомобиля ото льда зимой перед помывкой и осушения автомобиля после мойки зимой и летом. Эти побочные свойства volcano особенно важны для всех регионов России, кроме Юга.

Может ли Volcano охлаждать воздух?

Теоретически результат работы устройства Volcano зависит, в частности, от носителя энергии, протекающего внутри теплообменника.

Если в устройство будет подан, например, холодный раствор воды и гликоля или хладагент, то Volcano начнёт работать как охладитель воздуха.

Необходимо помнить о конденсации водяного пара на теплообменнике в результате снижения температуры поверхности теплообменника ниже температуры точки росы воздуха для данных условий работы.

Агрегат Volcano в базовой комплектации не оборудован ванной-поддоном и патрубками для отвода конденсата. Иногда клиенты это делают самостоятельно. Кроме того, поток воздуха может уносить образующийся конденсат в помещение. Чтобы этого избежать, следует эксплуатировать нагреватель на более низкой скорости вентилятора.

Нагреватели Волкано – не годятся для охлаждения, если будут смонтированы под потолком. Конденсат из теплообменника будет капать непосредственно на пол! Добавим, что холодильная мощность будет ниже тепловой.

Какова холодильная мощность тепловентиляторов Volcano, можно узнать тут: >>

Принцип работы тепловентиляторов Вулкан

Схема подключения тепловентилятора Вулкан Схема технологии работы тепловентиляторов:

1. Горячая вода или раствор теплоносителя пропускается через увеличенную площадь теплообмена;
2. Осевой вентилятор с увеличенной мощностью 700 — 5700 куб.м/час забирает воздух в помещении и отправляет обратно после прохождения по теплообменнику. Факел теплового потока варьируется от 1 до 26 м.

Тепловая мощность Volcano – 3-75 кВт. Горячая вода иногда заменяется 50% раствором пропиленгликоля — он поддерживает температуру нагрева выше, чем у воды.

Промышленные модели Вулкана выпускаются с меньшей мощностью, но повышенной теплоотдачей

Под пластиковым корпусом тепловентилятора находится медный теплообменник с волнистыми ламелями для увеличения площади охлаждения и осевые малошумные двигатели. С 1 января 2021 года применяются только двигатели типа EC. Инженеры производителя продолжают работать над функциональностью узлов: увеличением площади ламелей, применением материалов с повышенной теплопроводностью, уменьшением мощности двигателей. По сравнению с моделями 2012—2013 годов мощность двигателя снизилась в 2 раза. При этом теплоотдача не ухудшилась. Шумовая нагрузка от тепловентиляторов снизилась. Это положительно сказывается на комфорте торговых, производственных, складских помещений.

Рейтинг производителей

Ведущими производителями водяных тепловентиляторов считаются:

Тепломаш. Более 25 лет производитель выпускает качественное и долговечное тепловое оборудование для России, СНГ и зарубежных стран, в числе которых США и Канада. Покупатели компании – коммерческие предприятия, крупные промышленные объекты и частные лица. В арсенал завода входит широкий спектр моделей, среди которых любой клиент найдет то, что ему нужно.

Ballu. Компания выпускает компактные водяные тепловентиляторы для дачи, дома и офисов. Устройства отличаются простотой использования, оригинальным дизайном. Обогреватели сохраняют кислород на нужном уровне. В некоторых моделях есть встроенный термостат, поддерживающий заданный режим автоматически. Бренд выделяет инновационный подход в разработке выпускаемой техники.

Tropic. Компания с 1998 специализируется на универсальной обогревательной технике и отличается инновационным подходом. Компактные устройства от Tropic-line подходят для прогрева производства, складов, автомоек и СТО. Некоторые модели оснащены терморегулятором, который отключается при достижении заданной температуры. Это очень удобно для бытового использования.

Краткий обзор основных линеек

Модель	Характеристики
Тепломаш МW КЭВ-32М3,5W2	Настенный/потолочный водяной тепловентилятор. Подходит для обогрева складов, производственных помещений и торговых объектов. Обеспечивает быстрый и равномерный нагрев воздуха до 28 градусов на дальность 8 м. Мощность электрического двигателя – 16,1 кВт. Производительность – до 1 700 м³/ч. Подключается к однофазной электросети напряжением 220 В. Угол поворота и наклона регулируется благодаря монтажному кронштейну. Пульт HL10 позволяет добиться удобного управления.
Тепломаш МW КЭВ-100М5W2	Настенный/потолочный водяной тепловентилятор. Подходит для обогрева крупных производственных помещений и складов. От предыдущей модели отличается мощностью – 50, 8 кВт – и дальностью распространения тепла, 28 м. Производительность – до 6 500 м³/ч. Имеет три режима работы.
Тепломаш TW КЭВ-180T5.6W3	Одна из мощнейших моделей линейки. Тепловая мощность составляет 120 кВт. Производительность – до 7 600 м³/ч. Подключается к трехфазной сети напряжением 380 В. Укреплен прочным стальным корпусом с защитой от перегрева. Температура регулируется. Есть патрубки подключения к системе водоснабжения.
Ballu BHP-W2-100-S	Универсальный обогреватель с тремя режимами работы. Тепловая мощность устройства составляет 95 кВт. Подключается к однофазной сети 220 В. Преимуществами модели выступает низкий уровень шума, трехрядный медно-алюминиевый теплообменник и повышенная экономичность потребления энергии. Есть функция охлаждения «Фанкойл».
Ballu BHP-W3-15-LN	Подходит для равномерного обогрева любых помещений высотой более 3 м. Корпус устройства поглощает шум двигателя. Мощность оборудования 18,3 кВт, производительность – 2 800 м³/ч. Может устанавливаться на стены или потолок под любым углом.
Tropic-line AERO 35D40	Компактный водяной тепловентилятор мощностью 41,4 кВт. Оснащен двухрядным алюминиевым теплообменником. Имеет прочный корпус из оцинкованной стали. Производительность – 4 300 м3/ч.
Tropic-line AERO 25D35	Мощность устройства составляет 29,6 кВт. Производительность – 2 400 м³/ч. Нагревается с помощью двухрядного алюминиево-медного теплообменника. Корпус выполнен из оцинкованной стали. Отличается компактностью и экономичным расходом энергии. Гарантийный срок – 3 года.

Выводы

1. Водяной тепловентилятор – мощное, безопасное и эффективное устройство для обогрева помещений разной площади с экономичным потреблением электроэнергии.
2. Принцип работы устройства заключается в нагревании воздуха по всей площади помещения. Происходит это посредством образования горячего воздушного потока лопастями вентилятора. Воздушный поток, в свою очередь, нагревается благодаря теплообменнику с циркулирующей горячей водой внутри.
3. При выборе водяного тепловентилятора можно руководствоваться общей формулой – S × h/30 = X кВт. Так вы определите необходимую мощность устройства.
4. В зависимости от рабочих характеристик тепловентиляторы подключаются к электросетям с напряжением 220 В (двухфазным) и 380 В (трехфазным).
5. «Тепломаш», Ballu и Tropic-line – ведущие производители водяных тепловентиляторов в России.

Автор статьи: Леонид Васильев

Интерфейс Вулкан Россия казино официальный сайт

В центре страницы расположены игровые автоматы, которые рассортировываются по популярности, производителям, тематике. Справа от них — рейтинг игроков с самыми большими выигрышами, ниже — актуальный джекпот заведения.

Под слотами в Вулкан казино можно увидеть большой текст с описанием разделов заведения, бонусов, мобильным приложением, ответами на популярные вопросы и др. Под ним есть гиперссылки на информацию о сайте, правилах и условиях, программе лояльности, кэшбэке, новостях, партнерской программе и зеркале.

В конце страницы расположены ссылки на мобильное приложение для iOS и Android. При нажатии на первую клиент перейдет на страницу App Store, вторую — на загрузку файла.

Описание и особенности тепловентилятора Вулкан

Тепловентиляторы Вулкан подключаются к системе отопления, работают по конвекционному принципу

Главной отличительной чертой Volcano обогревателя является необычный дизайн. Он уместно смотрится в разных помещениях — магазинах, объектах спортивной инфраструктуры, шоурумах, торговых центрах. Серьезные конструкции применяются в промышленных помещениях, складах, сельском хозяйстве.

Грамотное проектирование отопителей позволяет использовать на малых и больших площадях.

Достоинства и недостатки

Основные преимущества самых распространенных моделей — VR1 и VR2:

• качество на высшем уровне;
• высокая теплоотдача;
• малые затраты на обслуживание;
• простейшее подключение работниками со средней квалификацией;
• регулировка по ряду параметров;
• современный дизайн.

При достоинствах оборудования имеется ряд недостатков, связанных с европейским происхождением и способами распространения:

• цены выше российских аналогов;
• необходимость запитки горячим теплоносителем;
• питание только 220 В;
• нежные двигатели.

Воздушно-отопительные агрегаты Volcano

Для помещений с большой площадью тепловентиляторы польского бренда стали экономично обоснованным выбором, они в состоянии обогреть разных размеров закрытое пространство. Тепловентиляторы производятся в шести видах, каждый из них обладает своими преимуществами и определенной номинальной мощностью и размерами
.

Volcano MINI – мощностью 3-20 кВт, расход воздуха 2 000 м 3 /ч.

Volcano VR 1 – мощность тепловентилятора 10-30 кВт, расход воздуха 5 500м 3 /ч.

Volcano VR 2 – мощность прибора 30-60 кВт, расход воздуха 5 200 м 3 /ч.

Volcano VR-D – расход воздуха 6 500м 3 /ч.

Каждая из моделей тепловентилятора оснащена комплектом направляющих жалюзи с индивидуальным направлением. Управление помогает направить струю теплого воздуха в любое из 4-х направлений
. Конструкция лопаток направляющих имеет свою особенность, это помогает доставить теплый воздух на максимально высокое расстояние по высоте от прибора.

Приобретая тепловентиляторы также можно отдельно купить и дополнительные комплектующие, например, монтажную консоль. Это приспособление поможет установить тепловентилятор на стене или потолочной части. Клапаны с сервоприводом помогут регулировать поток теплоносителя и теплоотдачу через теплообменник. Комплект контрольно-регулирующей автоматики
помогает отрегулировать поток мощности и воздуха.

Метод №1 Прямое подключение тепловентиляторов VOLCANO VR к сети

На схеме наглядно показано как подключить тепловентилятор VOLCANO VR напрямую к сети. Где: «L» — ФАЗА «N» — НОЛЬ «PE» — ЗЕМЛЯ Разберем детально:

Под номером «1» у нас 1-фазное питание сети 220В-50Гц, тепловентиляторы VOLCANO VR питаются от обычной бытовой сети 220В что расширяет сферу их применения.

Под номером «2» находится главный выключатель, предохранители. Рекомендуемое предохранение: от перенапряжения (тепловентилятор VOLCANO VR – 4 A), а также дифференциальное предохранение.

В зависимости от того куда подключить питающий провод фазы, будет зависеть выбор скорости вращения электродвигателя и его производительность в м3/час (расход воздуха):

• Максимальная мощность, фазу подключаем к разъёму №8;
• Средняя мощность, фазу подключаем к разъёму №7;
• Минимальная мощность, фазу подключаем к разъёму №6.

Правила выбора тепловых вентиляторов

Покупка отопительного прибора зависит от требования к температуре, регулярности нахождения в помещении. Выбирать тепловентилятор лучше всего с учетом технических характеристик и стоимости прибора.

При определении типа агрегата обращают внимание на показатели:

• потребляемая мощность;
• вид термоэлемента;
• число дополнительных функций;
• режим функциональности.

Выбираются домашние устройства небольшой мощности. Промышленные агрегаты рассчитываются на обогрев больших помещений. В техническом паспорте указываются характеристики, с помощью которых выбирается оптимальная модель без переплаты за ненужные функции.

Мощность

В домах со старой проводкой нельзя включать мощные приборы

Домашние тепловентиляторы характеризуются мощностью 0,8 – 3,0 кВт и применяются для комнат площадью 10 – 20 м2. Если прибор дополняет основное водяное отопление, достаточно выбрать показатель 1 – 1,5 кВт.

Маломощные устройства (0,8 – 1,2 кВт) используются в таких случаях:

• в строении старая проводка с алюминиевыми проводами и перегрузка электросистемы грозит пожаром;
• дом имеет несколько комнат и приборы нужно включать в каждой;
• маленький размер комнаты.

Нагревательный элемент

Спиральный тепловентилятор

Нихромовая проволока используется в приборах давно и представляет дешевый тип обогревателя, достигает +800°С. Спираль часто перегорает, является пожароопасным элементом, поэтому устройство требует контролирующего датчика перегрева.

ТЭН перегорает реже, т. к. нагревается до +450°С, пыль в воздухе не сгорает, поэтому нет неприятного запаха. Цена тепловых вентиляторов с ТЭНом выше спиральных, но они безопаснее. В керамических агрегатах нагреватель выполнен из полупроводников, покрытых защитным слоем. Температура находится в пределах +100 – +150°С, а крыльчатка располагается сзади элемента, что дает равномерное охлаждение.

Режимы работы

Каждая модель имеет несколько режимов функциональности. Одни выставляются при работе в межсезонье для создания комфорта, другие являются идеальным вариантом в морозные дни.

Разновидности режимов:

• показатель ½ мощности обозначается на панели одной точкой или цифрой 1;
• работа в полную силу выбирается переводом тумблера на 2 точки или цифру 2;
• вентиляция осуществляется, когда ручка переведена в начальное положение.

Третья позиция выбирается летом при проветривании комнаты. Переключение тумблера означает изменение скорости оборотов крыльчатки, координацию нагревания, автоматическое поддержание выбранных показателей.

Дополнительные функции

Термостат тепловентилятора предотвращает перегрев оборудования

Защита от перегревания реализуется термостатом и включается при достижении максимальных значений, тепловентилятор перестает работать на определенное время и охлаждается. Есть реле, которое выключает устройство при падении или перекидывании.

Мощность воздушного потока регулируется выбором скорости вращения вентилятора. Режим выбирается, если обогревается территория, близлежащая к нагревателю без распространения тепла по всей комнате.

Дополнительные функции включают:

• механизм поворота прибора;
• подшипники бесшумной работы;
• термостат;
• корпус с защитой от капель влаги;
• увлажняющее устройство;
• воздушный фильтр;
• пульт дистанционного набора команд.

Виды и технические характеристики тепловентиляторов Вулкан

В продаже можно встретить большое количество моделей отопителей марки «Вулкан». Прежде чем сделать покупку, необходимо определиться с тем, какие характеристики устройства являются наиболее важными. В первую очередь, прибор необходимо правильно подобрать по выходной мощности.

Стандартные настенные модели

Настенные модели тепловентиляторов идеально подходят для установки в помещениях, где размещение отопительного оборудования на полу является нежелательным. Наиболее популярными моделями этого типа являются:

1. Volcano Mini.

«Вулкан-мини» – обогреватель водяной, устанавливаемый на вертикальные плоскости. Такое оборудование оснащается двухрядным теплообменником, ударопрочным корпусом и регулируемыми жалюзи. Благодаря наличию высокого уровня защиты корпуса, устройство этого типа можно устанавливать даже во влажных помещениях.

1. Volcano VR1.

«Вулкан VR1» – отопление воздушное, которое используется исключительно на промышленных объектах. Установки этого типа обладают повышенной мощностью и возможностью подключения к централизованной системе обогрева.

1. Volcano VR2.

Volcano VR2 – отопление, которое отличается от модели VR1 только мощностью и размером теплообменника.

Энергосберегающие модели с двигателем ЕС

В линейке тепловентиляторов Вулкан представлены энергосберегающие модели.

1. Volcano Mini ЕС.

Устройство этого типа оснащается двигателем ЕС, имеет современный эстетичный дизайн.  Эта модель отличается относительно небольшим весом (всего 14 кг).

1. Volcano VR1 ЕС.

Модель VR1 ЕС также оснащается малошумным и экономичным двигателем ЕС. Мощность этой модели может достигать 30 кВт.

1. Volcano VR2 ЕС.

Тепловентиляторы с потолочным креплением

Иногда тепловентилятор необходимо закрепить на потолке для обеспечения наибольшей эффективности прогрева помещения. В модельном ряде марки «Вулкан» также есть модели этого типа.

1. Volcano VR D.

Тепловентилятор водяной, модели Volcano VR D – идеально подходит для помещений, в которых необходимо обеспечить равномерный прогрев воздуха. Производительность установки составляет до 6300 м3/ч.

1. Volcano VR D EC.

По мощностным параметрам воздушно-отопительный агрегат типа Volcano VR D EC практически не отличается от предыдущей модели. Преимуществом установки является наличие экономичного электродвигателя (350 Вт).

Самые популярные модели

Сделаны модели в Польше компанией «VTS Euroheat». Срок гарантии изготовитель предоставляет – 5 лет. Если за это время оборудование сломается, то сервисный ремонт будет бесплатным. На каждую партию имеются сертификаты качества.

VTS VR1

1. Ряды самого нагревателя – 1.
2. Самый большой расход воздуха – 5500 куб.м./ч.
3. Мощность (нагрев) – 10-30 кВт.
4. Мощность мотора – 0,485 кВт.
5. Частота его вращения – 1310 об./мин.
6. Класс защищенности мотора – 54IP.
7. Возрастающая температура – 18˚С.
8. Максимум нагрева – 130˚С.
9. Давление – 1,6 мПА.
10. Дальность потока – 25 м.
11. Объем теплоносителя в нагревателе – 1,7 дм.куб.
12. Напряжение от электросети – 230 В.
13. Диаметр патрубков –  3/4 дюймов.
14. Габаритные параметры (ВхШхДЛ) – 794х786х365 мм.
15. Масса (без наполнения теплоносителем) – 29 кг.
16. Цена – 21 470 руб.

VR MINI

1. Тип нагревателя – двухрядный.
2. Самый большой расход воздуха – 2000 куб.м./ч.
3. Мощность (нагрев) – 3-20 кВт.
4. Мощность мотора – 0,124 кВт.
5. Частота его вращения – 1310 об./мин.
6. Класс защищенности мотора – 44IP.
7. Возрастающая температура – 8˚С.
8. Максимум нагрева – 120˚С.
9. Давление – 1,6 мПА.
10. Дальность потока – 14 м.
11. Объем теплоносителя в нагревателе – 1,05 дм.куб.
12. Напряжение от электросети – 230 В.
13. Диаметр патрубков –  3/4 дюймов.
14. Габаритные параметры (ВхШхДЛ) – 515х570х313 мм.
15. Масса (без наполнения теплоносителем) – 9,8 кг.
16. Расценки – 16 500 руб.

VR MINI NEW

1. Тип нагревателя – 2 ряда.
2. Расход воздуха – 2100 куб.м./ч.
3. Нагревательная мощность – 3-20 кВт.
4. Мощность двигателя – 0,115 кВт.
5. Частота его вращения – 1450 об./мин.
6. Класс защиты двигателя – 44IP.
7. Максимум нагрева – 120˚С.
8. Давление – 1,6 мПА.
9. Дальность потока – 14 м.
10. Объем теплоносителя в нагревателе – 1,05 дм.куб.
11. Напряжение от электросети – 230 В.
12. Диаметр патрубков –  3/4 дюймов.
13. Габаритные параметры (ВхШхДЛ) – 515х570х313 мм.
14. Масса (без теплоносителя) – 9,8 кг.
15. Стоимость – 22 796 руб.

V25

1. Количество рядов нагревателя – 1.
2. Максимум расхода воздуха – 4800 куб.м./ч.
3. Мощность нагревания – 5-25 кВт.
4. Мощность мотора – 0,325 кВт.
5. Частота его вращения – 1350 об./мин.
6. Класс защиты мотора – 54IP.
7. Максимум нагрева – 120˚С.
8. Давление – 1,6 мПА.
9. Дальность потока – 22 м.
10. Объем воды в нагревателе – 1,25 дм.куб.
11. Напряжение от электросети – 230 В.
12. Диаметр патрубков –  3/4 дюймов.
13. Габаритные параметры (ДЛхВхГЛ) – 715х640х330 мм.
14. Вес (без воды) – 17,5 кг.
15. Уровень расценок – 19 778 руб.

VR3 NEW

1. Численность рядов нагревателя – 3.
2. Расход воздуха – 5700 куб.м./ч.
3. Мощность теплоподачи – 13-75 кВт.
4. Мощность мотора – 0,41 кВт.
5. Частота его вращения – 1380 об./мин.
6. Класс защищенности мотора – 44IP.
7. Максимум нагрева – 130˚С.
8. Давление – 1,6 мПА.
9. Дальность потока – 25 м.
10. Объем теплоносителя в нагревателе – 3,1 дм.куб.
11. Напряжение от электросети – 230 В.
12. Диаметр патрубков –  3/4 дюймов.
13. Габаритные параметры (ВхШхГЛ) – 700х700х355 мм.
14. Вес изделия (без наполнения водой) – 31 кг.
15. Средняя стоимость – 29 485 руб.

Прибор показывает высокую производительность (КПД) и экономию денежных средств. К примеру, не обязательно сразу включать котельную для обогрева ЦО на угле, если можно месяц-другой перебиться точечным обогревом при помощи тепловентиляторов. Локальный обогрев пространства возможен, конечно же, тогда, когда к этому располагают погодные условия и температурный предел холода. Таким устройством можно легко и безопасно нагревать помещения склада, животноводческой направленности, производственных площадей и других объектов.

Описание и особенности тепловентилятора Вулкан

Тепловентиляторы Вулкан подключаются к системе отопления, работают по конвекционному принципу Главной отличительной чертой Volcano обогревателя является необычный дизайн. Он уместно смотрится в разных помещениях — магазинах, объектах спортивной инфраструктуры, шоурумах, торговых центрах. Серьезные конструкции применяются в промышленных помещениях, складах, сельском хозяйстве.

Грамотное проектирование отопителей позволяет использовать на малых и больших площадях.

Достоинства и недостатки

Основные преимущества самых распространенных моделей — VR1 и VR2:

• качество на высшем уровне;
• высокая теплоотдача;
• малые затраты на обслуживание;
• простейшее подключение работниками со средней квалификацией;
• регулировка по ряду параметров;
• современный дизайн.

При достоинствах оборудования имеется ряд недостатков, связанных с европейским происхождением и способами распространения:

• цены выше российских аналогов;
• необходимость запитки горячим теплоносителем;
• питание только 220 В;
• нежные двигатели.

Монтаж, подключение Volcano VR

Volcano в старом, черном корпусе / Volcano New — в новом, в светлом корпусе

Навигация по разделу

Смотрите, также информацию о New Volcano AC/EC:

Запасные части для Volcano AC/EC:

• Место монтажа должно быть соответствующе подобрано с учётом возможного появления нагрузок и вибраций.
• Перед началом любых монтажных, эксплуатационных или консервационных работ необходимо отключить питание и не допустить включения напряжения.
• Рекомендуем применение фильтров в гидравлической системе.
• Перед подключением подводящих трубопроводов к оборудованию (особенно подающих), рекомендуем очистить систему — спустив воду.
• Несоблюдение при монтаже минимального расстояния 0,4м от стены или потолка может вызвать неправильную работу обогревателя, а также повышенный шум или повреждение вентилятора.

При настенном или потолочном монтаже рекомендуется брать во внимание следующие параметры:

Высота монтажа и дальность струи воздуха

Расстояние между установками – рекомендуется от 6м до 12м для равномерного распространения тёплого воздуха

Уровень шума оборудования (в зависимости от акустических особенностей помещения) Рабочее состояние, отопление (например, оборудование дополнительно работает как дестрификатор) Направление потока воздуха – направление потока воздуха должно быть установлено так, чтобы в зоне нахождения людей не появлялись сквозняки. Поток воздуха не должен быть направлен на стены, колонны, стеллажи, рабочую технику, станки и т.д.

Монтаж с консолью:

• Монтажная консоль доступна как дополнительное оборудование.
• Для прикрепления к устройству монтажной консоли, необходимо вырезать с помощью корончатого сверла отверстия в верхней и нижней панелях аппарата (в точке, обозначенной) 6, а затем ввести в них втулки.
• На втулки следует надвинуть плечо монтажной консоли. В нижнюю и верхнюю втулки ввести винты M10 и затянуть их, чтобы зафиксировать положение обогревателя по отношению к консоли.
• После установки тепловентилятора в желаемом положении, следует установить заглушки на держателе.

В состав монтажной консоли входят: 1. Консоль (1 шт.); 2. Крепежный держатель (2 шт.); 3. Винт M10 вместе с шайбой и гайкой для крепления держателей (2 компл.); 4. Винт M10 для крепления консоли к тепловентилятору (2 шт.); 5. Заглушки (2 шт.); 6. Монтажные втулки (2 шт.)

Монтаж без консоли:

• В комплектацию аппарата не входят крепежные шпильки и монтажная консоль.
• Оборудование может монтироваться на любой опоре, обеспечивающей стабильное и надежное крепление.
• Резьбовые монтажные отверстия (по 2 шт.) предусмотрены на верхней и нижней панелях аппарата.
• Для монтажа воздухонагревателя посредством монтажных шпилек необходимо вырезать с помощью корончатого сверла отверстия в верхней и нижней панелях аппарата в точке обозначенной 1, а затем ввести шпильки M10 в резьбовые отверстия, предусмотренные внутри аппарата.

Подключение теплоносителя:

• Во время монтажа трубопровода с теплоносителем следует защищать присоединительный патрубок теплообменника от воздействия крутящего момента (обозначение 1 на рис.)
• Вес прокладываемых трубопроводов (коллекторов) не должен создавать нагрузки на патрубки нагревателя.
• Возможно присоединение трубопровода с помощью гибких шлангов, что позволяет изменять положение аппарата на монтажной консоли.

Пример обвязки по воде:

1. Тепловентилятор; 2. Клапан с сервоприводом; 3. Клапан спуска воздуха; 4. Шаровой кран; 5. Фильтр грубой очистки; 6. Циркуляционный насос; 7. Котёл

Удаление воздуха / спуск теплоносителя:

• Удаление воздуха осуществляется посредством ослабления винта воздухоотводчика 1.
• С целью доступа к винту следует удалить заглушку 3.
• Спуск теплоносителя производится с помощью спускной пробки с головкой с шестигранным гнездом 2, после удаления заглушки.

В случае запуска обогревателя после предварительного спуска теплоносителя, следует помнить об удалении воздуха из системы

Также, обратить особое внимание на защиту аппарата от случайного попадания в корпус воды во время спуска теплоносителя

Минимальное сечение электрических проводов:

Для Volcano VR1 и Volcano VR2 = 3 x 1,5 мм².

*следует сделать перемычку U1 – TK, термическая защита двигателя вентилятора

Источник

Пример расчета системы, совмещенной с приточной вентиляцией

Для оптимального обогрева и обеспечения помещения свежим воздухом, потребуется произвести расчёты воздушного отопления.

Известно несколько способов расчёта. Разобраться в них под силу только специалисту в сфере отопления и тем более сделать все правильно. Простой метод выбора мощности системы заключается в следующем.

Тепловые потери постройки должны быть компенсированы мощностью отопительных приборов. Высчитав эти потери, легко получится подобрать оптимальное устройство. Формула выглядит так: Q= S* T/ R где:

Q (тепловые потери) = S (площадь здания) * T (разница температур снаружи и внутри)/ R (тепловое сопротивление конструкций).

Решив нехитрую задачу, выберем подходящее устройство. Теперь рассмотрим пример. Если площадь здания 400м² (10+20), высота 2.5, окон 5 размером 1.5*2, то:

• площадь стен (10+20)*2*2.5=300 м²;
• площадь оконных проёмов 1.5*2*5=15 м²;
• площадь потолка и пола это 400+400=800м²;
• от площади стен отнимаем площадь окон 300-15=285 и в результате узнаём реальную площадь стен.

В таблицах СНиП узнаём сопротивление интересующих нас материалов. Представим, что стены и потолок имеют одинаковую толщину и их сопротивление 0.15 кВт. Сопротивление окон 0.4 кВт. Разница температуры внутри и снаружи 20 °С.

• 1075м2х20 °С/0.15=143.3333=143 кВт
• окна 15м2х20 °С/0.4=750=0.75
• сумма тепловых потерь 143+0.75=143.75 кВт

Компенсировать такие потери тепла получится с помощью отопления мощностью около 150 кВт. Снизить процент потери тепла поможет утепление стен и пола.

Расчёт системы отопления совмещённой с вентиляцией определяют исходя из расчётов объёма воздуха из вентиляции, которая не меньше величины для отопления с полной рециркуляцией.

70 °С максимальная температура подаваемого в здание воздуха. Температура воздуха рабочей зоны — температура снаружи * удельная тепловая характеристика здания.

Полученный результат делим 0.24 (объёмный вес воздуха) + температура воздуха в рабочей зоне.
