Утепление труб отопления на улице

Варианты расположения теплопровода на улице

При строительстве частного жилья встречается ситуация, когда необходимо не только развести и смонтировать систему отопления в помещениях самого строения, но и довести её до рядом расположенных жилых или хозяйственных построек.

Вторая ситуация — жильё подключают к проходящей поблизости тепломагистрали, или используют автономный отопительный котёл, расположенный в отдельно стоящем строении-котельной.

В таких случаях монтаж трубопровода между зданиями производят одним из следующих способов:

• открытый (надземный);
• подземный.

Каждый вариант прокладки трубопроводов имеет как общие для всех ситуаций принципы производства утепления, так и присущие только ему нюансы выполнения работ. При этом любой способ монтажа и утепления стальных трубопроводов предусматривает обязательную предварительную подготовку поверхности труб – зачистку и нанесение защитного антикоррозийного лакокрасочного покрытия.

Открытый (надземный) способ

Открытый способ прокладки трубопровода подразумевает его расположение на бетонных или стальных опорах определённой высот, установленных с расчётным шагом. Укладка труб непосредственно на грунт допускается только при сооружении временных магистралей.

При выборе теплоизоляционного материала в данном случае необходимо, кроме характеристик теплоносителя, руководствоваться и фактором доступности трубопровода в плане вероятности получения изоляцией случайных повреждений. Если трубы расположены на опорах выше человеческого роста, то они более защищены, чем низко смонтированный, доступный для человека и животных, трубопровод. Поэтому для расположенных на малой высоте труб защитные кожухи следует выбирать из оцинкованного металла большей толщины.

Не на последнем месте находится и эстетичность обустроенной теплоизоляции, поэтому использовать для защиты кожухи из кровельного железа без цинкового покрытия нежелательно —  их периодически придётся покрывать защитным лакокрасочным слоем.

Подземный способ

Данная технология разделяется на два подвида:

• канальный – смонтированный трубопровод располагается под землёй в гильзе, принимающей на себя вес грунта;
• бесканальный – оборудованные теплоизоляцией трубы кладут непосредственно в вырытую траншею.

Канальный способ монтажа значительно повышает стоимость работ и в частных домах почти не применяется.

Прокладку трубопровода под землёй производят ниже отметки промерзания грунта, и для утепления труб не используют водопроницаемые материалы (минеральную вату), которые при подтоплении могут пропитаться водой и утратят изолирующие свойства.

Какой выбрать утеплитель?

Эксплуатация водопровода за пределами помещения, тоесть на улице, осуществляется в экстремальных условиях. К его утеплителю выставляется два требования: низкая теплопроводность и низкая водопоглощаемость.

Находясь в земле, магистраль одновременно контактирует с холодом с одной стороны, и теплом – с другой, поэтому на ее поверхность выступает конденсат. Материал должен быть устойчивым к образованию грибков и плесени, податливым к монтировке и обладать максимально возможным сроком эксплуатации.

Различают следующие утеплители труб водопровода:

• стекловата;
• базальтовая вата
• пенополистирол.

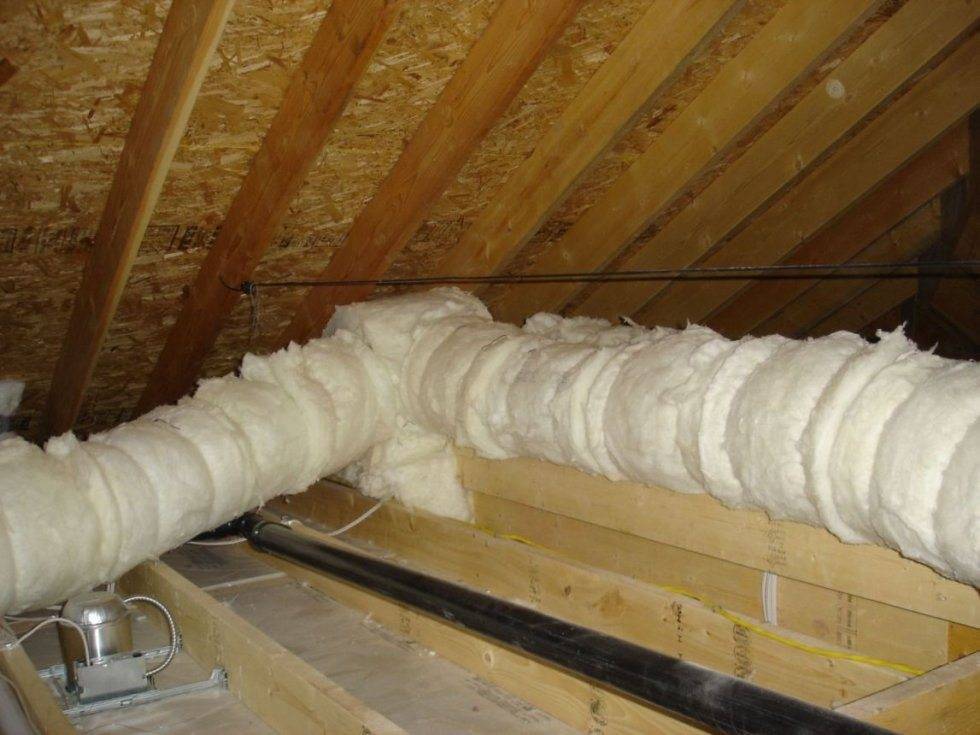

Стекловата, используемая для монтажа теплоизоляционного слоя, выпускается в рулонах. Они характеризуются мягкостью структуры, поэтому широко используются для изоляции элементов сложной конфигурации: краны, задвижки и т.д. Материал используется для изоляции металлопластиковых труб. Работает только с рубероидом или стеклотканью.

Базальтовая вата выпускается в виде цилиндров. Строители их называют скорлупами. Это готовые соединения длиною в 1 м. Их можно легко нарезать на более мелкие куски для утепления небольших отрезков. Некоторые типы базальта производятся с алюминиевой поверхностью. Она призвана защитить материал от механических повреждений, поэтому он служит дольше остальных.

Пенополистирол, на подобии базальтовой ваты, выпускается в форме скорлуп. Характеризуется легкостью монтажа, поэтому получил распространение среди частных застройщиков. Из пенополистирола производят фасонное утепление с угловыми поворотами. Поддается многоразовой эксплуатации.

Утепление пенополистиролом водопроводной трубы

Материал отвечает всем требованиям, выставленным к изолирующим прокладкам, однако, он является горючим, поэтому не используется в местах с повышенным риском возникновения пожаров.

Способы утепления водопроводных магистралей

Помимо упомянутых материалов, существуют способы, позволяющие эффективно изолировать трубы от холода в местах, где глубокого заложения магистралей не требуется. Среди них:

1. Греющий кабель.
2. Утепление водопровода воздухом.
3. Утепление посредством высокого давления.

Не обязательно укутывать трубную магистраль теплоизоляционным материалом. Можно подогреть пространство вокруг него при помощи греющего кабеля. Мощность его работы на 1 м погонный трубы составляет 10-20 Вт.

Второй способ заключаться в создании своеобразного теплового щита на пути холодного воздуха. С нижней части магистрали исходят теплые потоки, которые сохраняются вокруг нее, благодаря эффекту зонтика. Он монтируется таким образом: в изоляционный материал цилиндрической формы помещают трубу так, что на практике получается система «труба в трубе».

Третий способ предусматривает подключение ресивера, в который и нагнетается давление. Он эффективен при обустройстве погружных насосов водопровода, так как они характеризуются оптимальным для системы давлением – 5 атмосфер. Работа насоса требует монтажа обратного крана, который позволяет нагнетать давление на всю систему.

Как утеплить трубы отопления

Утепление в помещении, где горячие трубы должны не сохранять тепло, а отдавать его в пространство, противоречит этому правилу. Только в неотапливаемых помещениях должны быть теплоизолированные магистрали, и к таким помещениям можно отнести подвалы и чердачное пространство.

Так как правильно построенный подвал не может иметь воды на полу, а на чердаке воды не должно быть и подавно, то для утепления трасс в таких помещениях обычно используют базальтовую или каменную вату, не очень плотный пенопласт и/или полиуретан. Если помещение достаточно сухое, то гидроизоляцию можно не наносить.

Самый дешевый теплоизолятор (что в частном секторе играет не второстепенную роль) — минеральная вата. В любом случае, утеплитель для труб, проходящих по чердаку или в подвале, также должен быть устойчивым к высоким температурам: если расширительный резервуар системы отопления установлен на чердаке, то в определенных условиях температура воды в нем может достигать высоких значений, а то и доходить до точки кипения.

Утепление магистрали в грунте имеет свои особенности:

1. Прокладывать отопительные коммуникации необходимо только ниже точки промерзания грунта в конкретном географическом и климатическом регионе;
2. Влага в любом виде не должна попадать на материал утеплителя;
3. Утепление не должно подвергаться механическим воздействиям и деформациям под массой грунта.

Кроме того, учитывая земляные работы по рытью траншей и обратной засыпке грунта в канаву, утепление магистрали под землей будет мероприятием достаточно дорогостоящим, но одноразовым – срок службы правильно утепленных и защищенных трубопроводов исчисляется многими десятилетиями.

Самый надежный, и поэтому популярный способ – укладка (обмотка) теплоизоляционных материалов, которые затем защищают жесткими кожухами:

1. Утепленная любым методом трасса помещается в ПВХ трубу бо́льшего диаметра. Обычно это изделия Ø 110-160 мм – в большом пространстве хватает места и для труб с рабочей жидкостью, и для базальтовой ваты или других разновидностей теплоизоляции;
2. Кроме самодельных многослойных конструкций, промышленностью выпускаются фабричные многослойные трубные изделия разной конструкции и степени сложности. В основном в разрезе такие изделия выглядят как: труба, теплоизоляция, жесткий наружный корпус. Единственный, но существенный недостаток такой технологии – дороговизна, поэтому чаще все-таки используют первый вариант утепления подземных труб отопления.

Утепление теплотрассы на улице должно учитывать возможную площадь контакта трассы с атмосферными осадками – дождем, росой, туманом, снегом, и т.д. Такие магистрали обязательно должны защищаться слоем гидроизоляции при следующих слоях утепления уличных трубопроводов:

1. Минеральная (базальтовая, каменная, стекловолоконная) вата;
2. Крепление утеплителя шелковым шнуром;
3. Рубероид;
4. Обмотка рубероида оцинкованной или алюминиевой проволокой.

Заключение

Те, кто видел, в каком состоянии иногда находятся городские тепломагистрали, понимают, почему радиаторы в квартирах еле теплые, и почему так необходимо утеплять собственную теплотрассу индивидуального или централизованного отопления, подходящую к дому с улицы. Чем качественнее сделано утепление, тем меньше тепловых потерь будет по ходу доставки горячей рабочей жидкости к батареям в жилых отапливаемых помещениях, и тем меньше будут расходы на энергоносители, на которых работает котельная или индивидуальный котел.

Надежные утепляющие материалы для тепловых магистралей в дом или в квартиру, правильная укладка и защита всех слоев утепления – это предохранение трассы от негативных атмосферных воздействий и экономия на энергетических ресурсах – на газе, на угле, электричестве или дровах, а значит, экономия семейного бюджета.

Как и чем лучше утеплить трубы отопления на улице? Ниже подробно изучим этот вопрос с целью осуществления утеплительного процесса самостоятельно.

Для чего нужно утеплять наружные трубы отопления?

Казалось бы, зачем нужно утеплять то, что и так теплое? На самом деле суть заключается в том, что контур отопления всегда высокой температуры из-за циркулирующего в нем теплоносителя, но благодаря дополнительному утеплению теплоноситель будет сохранять свою температуру гораздо дольше.

Любого рода утеплитель обладает потрясающим и теплоизолирующими качествами. И его применение для труб является очень актуальным, особенно в случае если теплотрасса располагается под землей или проходит на открытом воздухе.

В случае отсутствия утеплителя на трубе, это негативным образом сказывается на качестве отопления. К примеру, котел нагревает воду в системе и направляет ее в место подачи (обычно это жилые дома или нежилые площади). Под воздействием стенок контура с теплоносителем они нагреваются. Одновременно с этим стенки контактируют с окружающей средой, что провоцирует снижение температуры в системе. Как результат, температура в отапливаемом помещении тоже снижается.

С точки зрения экономии, это очень невыгодно. Для нагревания воды было потрачено немало топлива, но из-за снижения температуры в момент движения по системе КПД нагревателя значительно падает. То есть, топлива на разогрев воды ушло много, а температура воздуха в помещении небольшая.

Чтобы уменьшить расход горючего и повысить КПД, следует утеплять отопительные трубы. И с этой целью могут использоваться различные материалы.

Функции теплоизоляции наружных труб отопления

Назначение теплоизолирующего покрытия трубопровода имеет несколько составляющих, влияющих не только на эффективность системы отопления, но и на безопасность её эксплуатации, ресурс отопительного оборудования. Чтобы требования, предъявляемые к изоляционным покрытиям, были понятнее, рассмотрим подробнее функции, выполняемые ими.

Снижение теплопотерь

Эффективность системы отопления жилья зависит от многих факторов, в том числе и от величины теплопотерь. Одной из составляющих объёма теплопотерь является отдача теплоносителем в транзитную среду части энергии при движении от генератора тепла к теплообменнику. Проще говоря, горячая вода или пар, двигаясь по трубам от нагревательного котла к радиаторам, частично остывает, отдавая тепло окружающей среде (воздуху, материалу стены, грунту и т.д.) через стенки трубопровода. И, чем выше теплопроводность материала изготовления труб, тем большими будут теплопотери. Поэтому трубопровод системы отопления нуждается в дополнительной теплоизоляционной оболочке, препятствующей теплообмену между теплоносителем и окружающей средой через материал трубы.

Защита от промерзания

В системе отопления в период межсезонья может в силу каких-то обстоятельств оказаться вода, которая выведет из строя трубопровод, замёрзнув в контуре во время бездействия котла при первых заморозках. Теплоизоляция трубопровода значительно замедлит этот процесс, сохранив несколько дней или даже недель температуру воды в системе выше нулевой отметки.

Препятствование образованию водяного конденсата

Теплоизоляция трубопровода исключит образование на нём конденсата при температурных перепадах окружающей среды, если система отопления не свободна от воды, и этим защитит трубы от коррозии снаружи.

Защита от термических ожогов при прямом контакте с теплопроводом

Оболочка из теплоизоляционного материала по определению не может иметь высокой температуры и исключит возможность получения ожога при случайном контакте тела человека с горячим трубопроводом.

Нейтрализация геометрических деформаций

Если разводка системы отопления выполнена внутри строительных конструкций, эластичная оболочка трубопровода примет на себя температурные деформации труб и защитит наружную отделку стен от воздействия на неё изнутри циклического сжатия-расширения при включении-выключении обогрева.

чем сделать утепление на улице, в подвале, в земле

В данной статье будет рассмотрено утепление труб, основные требования и разновидности материалов для утепления, а также инструкция, как утеплить трубы на улице.

Независимо от того, из какого материала изготовлена труба водопровода – высококачественная оцинкованная сталь, металлопластик лучшего производителя или любой другой – во время зимних холодов замерзшая вода разрывает их одинаково жестоко в соответствии с законами физики. Поэтому задумываться о том, как правильно утеплить трубы, следует заранее.

Замерзшие трубы

В случае, когда труба уже замерзла, единственным решением проблемы является замена трубы, поэтому следует заранее определиться – чем утеплить трубу и какой материал для этого использовать, какими параметрами он должен обладать.

Учитывая, что количество и общая длина трубопроводов в частном доме или во дворе дома обычно сравнительно небольшая, самостоятельное утепление труб является вполне выполнимой задачей.

Водопровод имеет два наиболее уязвимых участка, которые расположены на улице и в неотапливаемом помещении. Вопрос, как и чем утеплить трубы в подвале или другом помещении без отопления, решается проще, а в случае располагающихся на улице труб, особенно в тех местах, где они выходят к насосам, счетчикам, распределительным колодцам и т.д. следует быть максимально внимательным и аккуратным.

Требования к материалам для утепления водопроводных труб

Потребительские требования к утепляющим материалам в первую очередь учитывают простоту их монтажа и длительность эксплуатационного срока.

Утепление трубы

К таким требованиям относятся:

• Водоотталкивающие характеристики материала утеплителя, повышающие его герметичность;
• Пожарная безопасность в случае применения материала в помещении, а также способность материала к самозатуханию;
• Длительность срока службы материала;
• Удобство и простота монтажа, желательно с возможностью неоднократного использования;
• Приемлемая стоимость материала.

Кроме того, к утепляющим материалам для труб предъявляется ряд технологических требований, зависящих от их технико-эксплуатационных характеристик:

• Низкая теплопроводность и высокие теплосберегающие характеристики;
• Водопоглощение, непосредственно влияющее на время разрушения материала;
• Устойчивость к химическим и биологическим внешним воздействиям;
• Рабочая температура без устройства дополнительной изоляции.

Разобравшись с основными свойствами утеплительных материалов и размещением труб водопровода, можно приступать к выбору конкретного, наиболее подходящего утеплитель для труб: основные виды.

Типы утепляющих материалов для труб

В далеком прошлом остались те времена, когда для утепления труб водоснабжения и теплоснабжения использовался классический материал наподобие ватного одеяла, да и сами трубы чаще используются не металлические, а пластиковые.

Требования к теплоизолирующим материалам

Учитывая важность роли теплоизоляции для трубопроводов систем отопления, необходимость качественного её устройства, обусловленного перечисленными функциями, к теплоизоляционным материалам предъявляются следующие требования, закрепленные в СНиП 2.04.14-88 «Тепловая изоляция оборудования и трубопроводов»:

• низкое значение удельной теплопроводности – определяющее условие пригодности материала к выполнению основной задачи (теплоизоляции);
• достаточная термостойкость – способность материала сохранять свою структуру и физические характеристики в условиях высоких (в быту – 105, на производстве — до 700 град. по Цельсию) температур, не вступая в реакцию с контактируемыми веществами, не становясь катализатором протекания каких-либо химических процессов и не выделяя вредных веществ.
• химическая стойкость – способность материала устойчиво реагировать на органические вещества;
• достаточная гидрофобность – водоотталкивающие свойства, препятствующие промоканию теплоизоляционного слоя, так как заполнение пор материала водой сделает его отличным проводником тепла, одновременно способствующим разрушению трубопровода под воздействием коррозии;
• паропроницаемость – способность утеплителя к быстрому просыханию в случае прямого контакта с водой;
• воздухонепроницаемость – характеристика, исключающая заполнение изоляционного материала под воздействием ветра частицами пыли, повышающими теплопроводность (все твёрдые теплоизоляционные материалы соответствуют этому требованию, мягкие – нуждаются в обустройстве дополнительной защитой);
• долговечность – материал должен отвечать всем предъявляемым требованиям на протяжении всего срока годности, указанного в инструкции по применению.

Виды исполнения теплоизоляционных материалов для трубопроводов

По исполнению материалы для теплоизоляции делятся на следующие виды:

• рулонные;
• листовые (в виде матов);
• кожуховые;
• жидкие.

Рулонные теплоизоляционные материалы – свёрнутая в рулон полоса теплоизоляции определённой толщины и ширины, имеющая фольгированную основу или без неё.

На трубы рулонная теплоизоляция наматывается по спирали или (только на горизонтальных участках) укладывается на трубопровод продольно со стыковкой краёв под трубой и креплением хомутами или проволокой. Если материал фольгированный, то теплоизоляцию устраивают слоем фольги наружу, однако это не обеспечивает достаточной защиты материала от атмосферных осадков, поэтому встаёт вопрос, чем изолировать трубу отопления на улице от влаги. Эта проблема решается установкой на трубопровод поверх фольгированного материала металлических защитных кожухов из оцинкованного железа.

Листовые материалы используются так же, как рулонные при продольной укладке, использование защитных кожухов поверх них также обусловлено необходимостью защиты от влаги и механических повреждений.

Кожуховая теплоизоляция может быть твёрдого или мягкого исполнения.

Твёрдые теплоизолирующие материалы кожухового исполнения представляют собой полый цилиндр со стенкой определённой толщины, имеющий с двух или четырёх сторон продольные разрезы замкового профиля. Диаметр полости цилиндра выполняется под определённую размерность труб.

Мягкие материалы для теплоизоляции представляют собой гибкий кожух со стенкой заданной толщины, имеющий продольный разрез или без него. Гибкую теплоизолирующую гильзу без разреза надевают на трубу до её монтажа, а разрез позволяет утеплить уже существующий трубопровод.

Жидкие материалы для теплоизоляции трубопроводов на улице подразделяются на:

• напыляющиеся;
• окрашивающие.

Первая разновидность наносится с помощью специального устройства-распылителя, постепенно наращивающего слой теплоизоляции до необходимой величины.

Вторая разновидность применяется в виде слоя, наносимого обычным малярным валиком или кистью.

Каждый из перечисленных видов теплоизоляции имеет разновидности, отличающиеся материалом изготовления, технологией производства, физическими характеристиками, ценой и т. д., так как производители постоянно совершенствуют свойства выпускаемых изолирующих средств. Современный рынок, в зависимости от условий эксплуатации трубопровода, позволяет выбрать материал, максимально отвечающий требованиям конкретной ситуации.

Утеплитель для труб отопления на улице. Функции утеплителей для труб отопления

В частном доме котел отопления может располагаться как внутри помещений (например, в подвале), так и в отдельной пристройке хозяйственного назначения. Во втором случае чаще всего отсутствует централизованное газоснабжение и для отопления применяются твердые материалы вроде торфяных брикетов, угля, пеллет, дров.

Нередко в частных домах имеется сауна или баня, расположенная снаружи. Это позволяет избежать усложнения конструкции отопительной системы наличием емкости для подогрева воды. Водопровод приходится вести от котла отопления, который зачастую может находиться на значительном удалении. При выборе материала для утепления отопительных труб нужно учитывать нижеприведенные условия.

Понижение уровня потерь тепла

Суть любого теплоизолятора и его главная задача – уберечь поверхность труб от негативного влияния окружающей среды. В этом случае, сниженная тепловая проводимость утеплителя позволит уменьшить теплопотери и нагретый трубопровод будет остывать гораздо медленнее, чем в случае с не изолированными трубами.

Практически все теплотрассы устроены так, что коммуникации проходят как над поверхностью земли, так и под ней. Для внешних труб обычно используется мягкий теплоизолятор, а в случае подземного размещения для компенсации давления грунта создают жесткую утепляющую прослойку.

Устранение риска промерзания

Если горячее водоснабжение внутри индивидуальной системы отопления идет от котла к зданию, стоящему на приличном расстоянии, то чаще всего происходит прокладка подземных коммуникаций

При этом важно, чтобы трубы шли ниже уровня промерзания почвы. Но если возможности расположения трубопровода на значительной глубине нет, то возможны длительные перебои с подачей нагретой воды в случае, если она используется не постоянно

происходит это потому, что остаток жидкости в трубах в мороз перемерзает. Чтобы предохранить подземные коммуникации от вымерзания, их утепляют путем защиты жесткой скорлупой или оболочкой мягкой структуры, которые располагаются внутри трубных каналов.

Устранение появления конденсата

По нормам строительства запрещается укладывать трубы из металла под грунт без изоляции или внешней защитной оболочки, в роли которой выступают вспомогательные материалы. Внутри помещений все обстоит иначе. Там можно прокладывать трубопровод из обычной стали, оцинкованной стали, а также меди. Если отопление отключается, внутри металлических труб происходит процесс остывания жидкости. Капли конденсата воздействуют на внешние стенки, вызывая их коррозию, а в большом количестве могут даже образовывать лужи на поверхности пола и испортить его декоративное покрытие. Во избежание подобных неприятностей рекомендуется применять теплоизоляционные материалы для труб, имеющие пористую структуру и паропроницаемые или влагоустойчивые.

Предотвращение ожогов

Температура теплоносителя, находящегося внутри труб частного или многоквартирного жилого здания или промышленного объекта нередко приближается к 100 ° Цельсия. Таким образом, задача защиты жильцов или обслуживающих теплотрассу работников от ожогов при касании труб – далеко не праздная. наружные стенки трубопровода нужно изолировать утеплителем, который по определению не может нагреться до высокой температуры.

Устранение физической деформации

Из курса школьной физики многие помнят, что при нагревании практически любые материалы расширяются. Для компенсации данного эффекта, проходящий в толще стен или плит трубопровод отопления нужно поместить в гильзу из стали с большим диаметром. Поверх самой трубы размещают скорлупу из теплоизолятора, которая сможет предотвратить контакт узла и стенки гильзы.

Если трубопровод проложен под поверхностью пола или в толще стены, штукатурка может потрескаться, также как и стяжка. В связи с этим использовать лучше оболочку с высокой эластичностью, которая частично скомпенсирует последствия термического расширения и избавиться от возможных негативных последствий деформации труб.

Требования к теплоизоляции

Эффективная работа системы отопления полностью зависит от материала, который выбирает потребитель

При выборе теплоизолятора необходимо в первую очередь обратить внимание на теплопроводность. Теплопроводность — это способность сохранять или терять температуру носителя внутри трубы за определённое количество времени

Кроме коэффициента теплопроводности материала, изоляция должна отвечать следующим критериям.

1. Трубопровод должен иметь защиту от проникновения влаги и образования конденсата внутри. Хорошая влагостойкость не позволит образоваться коррозии на трубах отопления.
2. Изоляционный материал должен иметь устойчивость к высоким температурам, а в некоторых случаях быть пожаробезопасным — обладать стойкостью к возгоранию, тлению и огню. Некоторые промышленные производства работают в опасном пожарном режиме.
3. Изоляционный материал не должен поддаваться воздействию агрессивных химических веществ.
4. Теплоизолятор не должен поддаваться гниению, деформироваться и разрушаться.
5. Монтаж материала на трубопровод не должен вызывать трудностей.
6. Срок эксплуатации теплоизоляции необходим продолжительный: чем долговечнее материал, тем лучше.
7. При выполнении теплоизоляционных работ на трубопроводе необходимо исключить щели в местах соединения материала.
8. Утеплитель не должен накапливать электрическую энергию и иметь высокое электрическое сопротивление. Близкорасположенные электрические провода будут вызывать электрическую коррозию, что недопустимо.
9. Хорошо, если утеплитель будет прост не только в монтаже, но и в демонтаже. В случае проведения ремонтных работ утепляющий материал можно будет использовать повторно.

Пенополистирол

Данный утеплитель давно завоевал доверие благодаря своей экономичности и теплоизоляционным свойствам. Производится, пенополистирол в виде пластин и применяется для утепления перекрытий здания. Производители расширили его область применения благодаря созданию специальной конфигурации. В случае утепления труб, пенополистирол представлен полым цилиндром, разделённым на две части. Внутренний диаметр цилиндра соответствует размеру трубы, поэтому утеплитель будет надёжно укрывать теплопровод. Соединение двух частей цилиндра происходит благодаря защелке, которая является частью конструкции. Таким образом, утеплитель будет надёжно держаться. Сверху пенополистирольный цилиндр можно обмотать промышленным скотчем и установить на него металлический кожух для защиты от механических повреждений.

Технология и монтаж утеплителей в быту — лучшие варианты

Владельцам частных домов для экономии финансовых средств на обогреве помещений нередко приходится решать, чем изолировать трубы отопления, рассматривая различные виды изоляции трубопроводов. При этом теплосети могут располагаться в любом месте индивидуального участка: внутри дома или хозяйственной пристройки, под землей или на ее поверхности.

Рис. 18 Нанесение Теплокраски

Утепление труб отопления на улице

Решая, как утеплить трубы отопления на улице своими руками, следует в первую очередь рассматривать ПЭ оболочки подходящего внутреннего диаметра с закрытыми ячейками. Они имеют поверхностную пленку различных цветов, чтобы закрыть продольный шов, используют скотч, скобы, самоклеющиеся разновидности трубок или любой клей для полиэтилена. ПЭ трубки в зависимости от удобства использования приобретают стандартной длины 2 или 10 м, работы по монтажу проводят в следующей последовательности:

• Очищают трубопровод от грязи и пыли и одевают на него ПЭ трубку необходимого размера, когда шов собираются промазывать клеем, его размещают вверху.
• Если используют не самоклеющуюся разновидность, промазывают стенки продольного разреза клеем и соединяют их до полного высыхания, затем переворачивают оболочку швом вниз.
• Аналогичным образом склеивают между собой торцы целых трубок или обрезанных участков, получая в результате работы цельную и эстетически красивую защитную оболочку.

Рис. 19 Монтаж ПХ трубок – основные этапы

Утепление труб отопления в неотапливаемом помещении

Внутри помещений для утепления трубопроводов можно использовать более дешевые в сравнении с рассмотренным выше вариантом ПЭ трубки с открытыми ячейками, также нередко применяют варианты монтажа защиты с фольгированным поверхностным слоем. Некоторые производители, к примеру Энергофлекс, реализуют вместе со своими трубками специальный клей для соединения ПЭ изделий и дополнительный инструмент в виде специального ножа для резки ПЭ оболочек и пластикового стусла для обрезания трубок прямо или под углом 45 градусов.  ПЭ теплоизоляция для труб отопления в квартире или частном доме бренда Энергофлекс монтируется следующим образом:

• В трубке дополнительно прорезают выделенный продольный шов специальным ножом.
• Раздвигают шов и помещают изделие на трубу.
• Скрепляют края швов специальными пластиковыми зажимами в виде полуколец, для этого их соединяют вместе и вставляют зажимные скобы в количестве 4 — 5 штук на один погонный метр.
• Если необходимо изолировать угловой фрагмент трубопровода, поступают следующим образом:

1. В специальное стусло вставляют обрезок трубы и вырезают серединный фрагмент, а также обрезают торцы соединяемых элементов под нужным углом.
2. Склеивают между собой полученные детали, промазав их кромки специальным клеем Энергофлекс.
3. Обрезают полученный угловой элемент вдоль специальным ножом, промазывают его продольные торцы клеем и одевают детали на угол трубопровода, половинки можно обмотать скотчем на 2 — 3 часа до высыхания клея, после чего фасонный узел готов к эксплуатации.

Рис. 20 Монтаж углового элемента изоляции Энергофлекс внутри здания

Особенности изготовления утеплителя для труб из пенополистирола

Скорлупа с каналом для греющего кабеля

Утеплитель из пенополистирола для труб вырезают нагретой струной из плит полимера. Это сборный цилиндр из 2 или 4 сегментов с разным радиусом изгиба. Цилиндр для колодца собирают из 8 сегментов. На краях половинок формируют шипы и пазы. Для дополнительной фиксации используют клей или скотч.

Особенности утеплителя:

• Используется скорлупа для изоляции труб с температурой поверхности до +80 С. Если между теплоизоляцией и трубой установить дополнительную прокладку, допускается теплоизолировать трубы с температурой поверхности до +110 С.
• Пенополистирольная оболочка для наружного трубопровода обрабатывается составами для защиты от ультрафиолета.
• Минимальный диаметр окружности сегмента – 17 мм, максимальный – 1220 мм. Стандартная длина – 1 м.
• Возможно выполнение скорлупы на заказ по индивидуальным размерам. В некоторых модификациях в толще материала формируют желобок для нагревающего кабеля.

Теплоизоляция для труб отопления на открытом воздухе

Разнообразие утеплителей предоставляет возможность выбрать именно тот, который подойдет наилучшим образом для конкретного места применения (на улице, в земле, в подвале, на чердаке) и бюджета.

Подбор теплоизолятора выполняется с учётом факторов:

диаметр трубы системы отопления;

условия эксплуатации (место расположения отопительной системы);

средняя температура прогрева теплоносителя;

показатель теплопроводности утеплителя (чем ниже, тем лучше);

показатель водопоглощения. Показывает способность изоляционного материала выполнять свои функции во влажной среде;

устойчивость к горению, биологической и химической активности, воздействию ультрафиолета и прочих факторов внешней среды;

срок службы;

простота монтажа (с условием обеспечения достаточной герметичности);

стоимость.
