Устройство и особенности работы теплоаккумулятора
По своей конструкции типичный теплоаккумулятор является стальным баком с патрубками вверху и внизу, одновременно являющимися концами змеевика, изготовленного из медной трубки. Нижние патрубки соединяются с тепловым источником, верхние – с системой отопления. Внутри установки находится жидкость, которую потребитель может использовать для решения нужных ему задач.

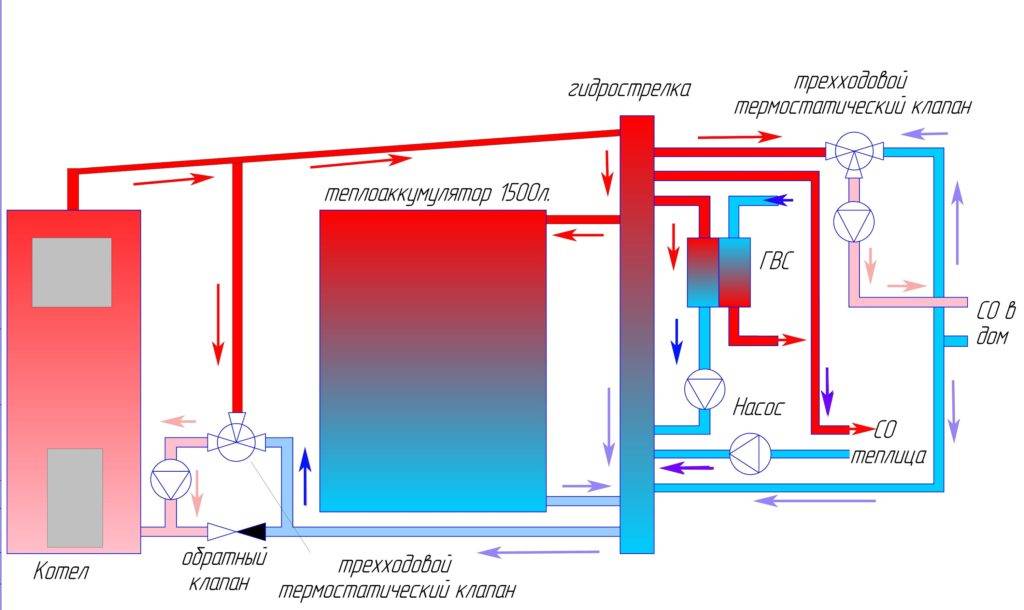

Схема подключения
Принцип работы агрегата построен на высокой теплоемкости воды. В целом механизм действия теплоаккумулятора можно описать так:
- в боковые стенки емкости врезано две трубы. Через одну в бак поступает холодная вода от водопровода или из резервуаров, через вторую подогретый теплоноситель отводится в радиаторы отопления;
- верхний конец змеевика, установленного в баке, соединяется с патрубком холодной воды котла, нижний – с патрубком горячей;
- циркулируя через змеевик, горячая вода нагревает жидкость в баке. После выключения котла, вода в отопительных трубах начинает остывать, но продолжает циркулировать. При поступлении в теплоаккумулятор прохладная жидкость выталкивает накопленный там горячий теплоноситель в отопительную систему, благодаря чему обогрев помещений продолжается еще в течение некоторого времени (в зависимости от емкости накопителя) даже при выключенном котле.
Важно! Для обеспечения движения теплоносителя система укомплектовывается циркуляционным насосом.
Расчет объема теплоаккумулятора
При расчете теплоаккумулятора для твердотопливного котла нужно выбрать наиболее подходящий накопитель тепла по следующим показателям:
- Количества тепла, необходимое для отопления дома.
- Продолжительности простоя котла.
Например, для отопления дома площадью в 200 кв. м. и ГВС с косвенным бойлером на 50 л нужно создавать 33 кВт/час тепла. Если котел будет простаивать 6 часов, то теплоаккумулятор должен отдать за это время 33*6 = 198 кВт. До выключения прибора он должен накопить такое количество тепла.
По системе отопления может циркулировать теплоноситель с температурой 65, 70 или 85 °С. Пусть в схему радиаторов будет поступать вода, нагретая до 70 °С. Из котла может поступать вода, нагретая до 110 °С. Ее температура будет составлять 95 °С. Такую же температуру будет иметь нагретая вода в теплоаккумуляторе. Разница температур составляет 25 °С.
При охлаждении до такой температуры 1 л воды потеряет 0,0012*1*25 = 0,03 кВт. Цифра 0,0012 является удельной емкостью воды, выраженной в кВт/(кг*°С). Цифра 1 – это вес 1 л воды. Чтобы накопитель тепла смог отдать 198 кВт, нужно, чтобы его объем составлял 198/0,03 = 6 600 л. Это составляет 6,6 куб м. Такой объем имеет цилиндр высотой 2,5 м и диаметром 1,8 м.
Бюджетный аккумулирующий бак из баллонов
Тем домовладельцам, у кого площадь котельной сильно ограничена, мы предлагаем сделать цилиндрический теплоаккумулятор из баллонов от пропана.
Самодельный накопитель тепла в паре с ТТ-котлом
Конструкция на 100 л, разработанная другим нашим мастером — экспертом Виталием Дашко, призвана выполнять 3 функции:
разгружать твердотопливный котел при перегреве, воспринимая излишки теплоты;
нагревать воду для хозяйственных нужд;
обеспечивать обогрев дома в течение 1—2 часов в случае затухания ТТ-котла.
Так выглядит без облицовки резервуар, сделанный из баллонов Для сборки накопительного бака вам потребуется:
- 2 стандартных баллона из-под пропана;
- не менее 10 м медной трубки Ø12 мм либо нержавеющей гофры такого же диаметра;
- штуцеры и гильзы для термометров;
- утеплитель – базальтовая вата;
- крашеный металл для обшивки.
От баллонов нужно открутить вентили и отрезать крышки болгаркой, наполнив их водой во избежание взрыва остатков газа. Медную трубку аккуратно изгибаем в змеевик вокруг другой трубы подходящего диаметра. Дальше действуем так:
- Пользуясь представленным чертежом, просверлите отверстия в будущем теплоаккумуляторе под патрубки и гильзы для термометров.
- Закрепите сваркой внутри баллонов несколько металлических скоб для монтажа теплообменника ГВС.
- Поставьте баллоны один на другой и сварите между собой.
- Установите внутрь получившегося бака змеевик, выпустив концы трубки через отверстия. Для уплотнения этих мест используйте сальниковую набивку.
- Приделайте дно и крышку.
- В крышку врежьте штуцер для сброса воздуха, в дно – патрубок сливного крана.
- Приварите кронштейны для крепления обшивки. Сделайте их разной длины, чтобы готовое изделие имело прямоугольную форму. Сгибать облицовку полукругом будет неудобно, да и выйдет не эстетично.
- Сделайте утепление резервуара и прикрутите обшивку саморезами.
Стыковка бака с ТТ-котлом без циркуляционного насоса Особенность конструкции данного теплоаккумулятора заключается в том, что он соединяется с твердотопливным котлом напрямую, без циркуляционного насоса. Поэтому для стыковки применяются стальные трубы Ø50 мм, проложенные с уклоном, теплоноситель циркулирует самотеком. Для подачи воды к радиаторам отопления после буферной емкости устанавливается насос + трехходовой смесительный клапан.
Простой тепловой аккумулятор
Самый простейший теплоаккумулятор своими руками можно изготовить, основываясь на принципе работы термоса – он за счет своих непроводящих тепло стенок не позволяет жидкости остывать на протяжении продолжительного временного периода.
Для работы необходимо подготовить:
- Бак желаемой емкости (от 150 л)
- Теплоизоляционный материал
- Скотч
- Тэны или медные трубки
- Бетонную плиту
Вначале очередь следует подумать над тем, что будет представлять собой непосредственно бак. Как правило, используют любую имеющуюся под руками металлическую бочку. Объем ее каждый определяет индивидуально, но брать емкость менее 150 л не имеет практического смысла.
Выбранную бочку необходимо привести в порядок. Ее следует почистить, удалить изнутри пыль и прочий мусор, обработать участки, на которых начала образовываться коррозия.
Затем готовится утеплитель, которым будет оборачиваться бочка. Он будет отвечать за то, чтоб тепло как можно дольше сохранялось внутри. Для самодельной конструкции прекрасно подойдет вата минеральная. Окутав с внешней стороны емкость, необходимо ее хорошенько обмотать скотчем. Дополнительно поверхность накрывают листовым металлом или окутывают фольгированной пленкой.
Для того, чтобы вода внутри подогревалась, необходимо выбрать один из вариантов:
- Установка электрических тэнов
- Установка змеевика, по которому будет пускаться теплоноситель
Первый вариант достаточно сложен и не безопасен, поэтому от него отказываются. Змеевик же можно соорудить самостоятельно из медной трубки диаметром 2-3 см и длиной около 8-15 м. Из нее сгибается спираль и помещается в внутрь.
В изготавливаемой модели тепловым аккумулятором является верхняя часть бочки – из нее необходимо пустить отводной патрубок. Снизу устанавливается еще один патрубок – вводной, через который будет поступать холодная вода. Следует их оснастить кранами.
Простое устройство готово к использованию, но перед этим предстоит решить вопрос, связанный с пожарной безопасностью. Располагать такую установку рекомендуется исключительно на бетонной плите, по возможности отгородив стенками.
Куда поставить циркуляционный насос
В большинстве схем обвязки теплоаккумулятора с циркуляционным насосом, он стоит в обратном трубопроводе перед котлом. В обратке — потому что тут ниже температуры, но можно поставить и на подаче. Современные насосы рассчитаны на прокачку теплоносителя до 110°C, так что они там неплохо себя чувствуют. Второй момент: при установке на подаче, насос не будет создавать дополнительное давление на теплообменник, что продлит срок его службы.
В любом случае при установке циркуляционного насоса в подаче или на обратке, возможность естественной циркуляции отсутствует. То есть, при отключении электроэнергии, циркуляция остановится, котел неминуемо закипит. Чтобы избежать этого, ставят четырехходовой клапан, через который организуют сброс перегретой воды в канализацию и подпитку холодной водой из ХВС. Так организуется аварийное охлаждение теплообменника и предупреждается закипание теплоносителя.
Один из способов избежать перегрева теплоносителя в котле отопления
Есть и другой способ. Он более щадящий по отношению к теплообменнику (подходит и для чугунных) и требует меньше материалов. Можно сделать обвязку между котлом и теплоаккумулятором для отопления так, чтобы сохранить естественную циркуляцию. В таком случае при отключении электропитания котел не закипит — будет продолжать греть воду в емкости.
Для сохранения естественной циркуляции теплоносителя, насос ставят в отдельном, специально созданном контуре. Чтобы схема работала, в контуре ставят лепестковый обратный клапан большого сечения.
Так сохраняется естественная циркуляция даже при отсутствии электропитания
Когда не работает циркуляционный насос, он пропускает поток теплоносителя от ТА. При работе циркуляционного насоса, он своим напором подпирает клапан и теплоноситель идет через насос. На насос идет труба не менее дюйма в диаметре. Только в этом случае может сохраниться естественная циркуляция.
Расчет теплоаккумулятора для теплицы
Если ночью температура воздуха резко понижается или наступает заморозок, то такой тёплый рукав, постепенно отдавая в воздух градуса спасает растение от замерзания. Под укрывным материалом при холодах это действие усиливается. Кстати, мульча защищает также и от фитофторы, которая забирается на растение с голой ничем не укрытой земли. А также выравнивает дневную и ночную температуру почвы. Свои садовые они гораздо слаще и вкуснее.
Когда нужен аккумулятор тепла
Как обогреть теплицу зимой: системы отопления и обогреватели, проекты, фото. Печка-буржуйка своими руками. Строим своими руками теплицу из полипропиленовых или ПНД труб: арочный каркас, чертежи, фото. Рекомендации по строительству своими руками теплицы из труб ПВХ поливинилхлорида : каркас, чертежи, фото. Как сделать своими руками теплицу из пластиковых труб и поликарбоната: пошаговая инструкция.
Пошаговая инструкция по строительству теплицы из пластиковых труб своими руками.
Надежная помощница на приусадебном участке — теплица по Митлайдеру: принцип работы, чертеж-схема, строительство своими руками. Мы ищем авторов! Разбираетесь в дачной тематике? Комментарии 0.
Как сделать что-то самому, своими руками — сайт домашнего мастера
Ваш комментарий появится после проверки. Нажимая на кнопку, вы даете согласие на обработку своих персональных данных.
Своими руками. Новое в разделе. Печка-буржуйка своими руками Строим своими руками теплицу из полипропиленовых или ПНД труб: арочный каркас, чертежи, фото 5.
Здрасти, друзья! Но оказалось, что данное заглавие относится к самому обычному и дешёвому средству защиты теплиц и парников от заморозков весной. Иванович Иванов пишет: Смотрите не вздумайте подобную конструкцию устраивать в подвале жилого дома.
Рекомендации по строительству своими руками теплицы из труб ПВХ поливинилхлорида : каркас, чертежи, фото 4. Как сделать своими руками теплицу из пластиковых труб и поликарбоната: пошаговая инструкция 5. Пошаговая инструкция по строительству теплицы из пластиковых труб своими руками Светлана Сок маргеланской редьки можно употреблять при заболеваниях поджелудочной железы. При обострениях мужу всегда делаю такой Ольга Вот у вас написано, что зеленую редьку можно применять от кашля, а рецепта нет.
Недостатки утепления привычными методами
Резервуары для ГСМ, воды или иных жидких веществ часто утепляют плитами минеральной ваты – это устаревший метод. Минвата устанавливается отдельными рулонами или плитами, между ними появляются мелкие щели или зазоры. Через эти щели со временем будет уходить тепло. Для крепления минваты используется большое количество металлических скоб. Впоследствии эти скобы могут стать «мостиками холода» и также послужат причиной потери тепла.
Теплоизоляционный слой минеральной ваты очень большой, нужны дополнительные крепления для удержания теплоизоляции.
ППУ наносится равномерно, покрывая всю поверхность. Исключаются мостики холода.
Между минеральной ватой и облицовкой может появляться конденсат. Его вызывает значительная разница температур поверхностей обоих материалов. В результате появившийся конденсат окажет отрицательное влияние на теплоизоляционные свойства минваты, что приведёт к снижению срока её годности и разрушению.

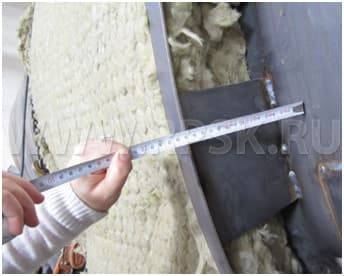

Теплоаккумулятор своими руками. Утепление
Так как основная задача — сохранить как можно больше тепла, самодельные теплоаккумуляторы надо утеплять. Два самых распространенных материала для этих целей — пенопласт высокой плотности (не менее 350 гр/м³) и минеральная вата. Минеральную вату лучше брать в матах, с ней проще работать. По толщине — на низ и бока берут по 10 см, верх могут утеплить тщательнее — 15 см.
Чтобы сделанный своими руками теплоаккумулятор выглядел презентабельнее, и для того чтобы немного улучшить теплосбережение, поверх теплоизоляции покрыть его можно фольгированным пеноизолом, обшить фанерой, ОСП или другим листовым материалом.
Чуть сложнее с утеплением нижней части буферной емкости. Заполненная водой она будет весить весьма солидно, так что многие материалы просто сомнутся, и толк от них будет совсем небольшой. Есть два пути решения:
- В качестве теплоизоляционной прослойки использовать пено/газо бетонные блоки, поверх которых уложить несколько слоев базальтового картона. Получается неплохая теплоизоляция.
- Сделать бак на ножках или сварить раму, на которую поставить емкость. В этом случае можно использовать любой из утеплителей — его можено посадить на монтажную пену.
К необычным материалам, которые использовали для утепления теплоаккумуляторов, относится ячеистый поликарбонат. Он сам по себе хорошо сохраняет тепло, так как используется при строительстве теплиц. Его можно уложить в несколько слоев, доведя теплоизоляцию почти до идеала. В этом случае обшивка фольгированным теплоизолом приобретает больший смысл: тепло будет отражаться обратно на бак.
Изготовление
Итак, рассмотрим, как изготовить теплоаккумулятор для котлов отопления своими руками. Проще всего изготовить ТА из готовой стальной бочки.
За неимением таковой емкость нужно будет сварить из стальных листов. Она должна выдерживать давление, на которое рассчитан теплообменник котла (обычно 3 атм).
Расположение штуцеров зависит от схемы подключения. Если ТА подключается в качестве гидравлического разделителя, то вверху и внизу в него нужно будет врезать по два штуцера, длина которых должна соответствовать толщине утеплителя.
Одна пара (верхний + нижний) врезается со стороны котла, другая – с противоположной (здесь будет подключаться отопительный контур). К нижним патрубкам нужно будет подсоединить тройники с термометрами.
Бочку оборачивают фольгой, а затем – утеплителем. В качестве последнего следует использовать материал, не выделяющий ядовитых испарений при контакте с горячими поверхностями.
Пенопласт этому условию не удовлетворяет – понадобится минеральная вата, причем такая, которая не содержит фенол-формальдегидных смол в качестве связующего. Такой утеплитель (базальтовая вата) выпускается для теплоизоляции дымоходов.
Остается обитую теплоизолятором емкость закрыть снаружи кожухом из жести или тонколистовой стали.
Теплоаккумулятор из бочки
Если ТА предполагается параллельно использовать для приготовления горячей воды, его нужно оборудовать змеевиком. Последний делается из медной трубы диаметром 20 мм.
В крышку емкости необходимо вмонтировать предохранительный клапан для сброса избыточного давления.
Чтобы гарантированно обезопасить СО от замерзания при долгом простое котла, установите в верхней части ТА электронагреватель (ТЭН) с термостатом, настроенным, к примеру, на температуру в 40 градусов.
С нижним или верхним расположением
Есть три варианта подключения накопительной емкости и использования запаса воды:
- Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
- Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
- Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.
Как определить оптимальный вариант?
Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.
В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.
Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.
Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.
Сборка простого теплоаккумулятора
Простейший тепловой накопитель работает по принципу термоса. Стенки установки практически не проводят тепло и позволяют воде оставаться теплой в течение достаточно продолжительного времени.
Для сборки такого агрегата нам понадобятся следующие приспособления:
- бак. Объем подбирайте индивидуально, по своим потребностям и возможностям. Объективный минимум – 150 л;
- материал для теплоизоляции. Отлично подходит минеральная вата;
- клейкая лента;
- медные трубки для изготовления змеевика;
- бетонная плита либо доски для опалубки и раствор для заливки.
Теплонакопитель можно собрать на основе железной бочки. Объем, как уже отмечалось, подбирается индивидуально, однако в использовании бака вместительностью меньше 150 л особого смысла нет.
Первый шаг
Подготавливаем бочку к дальнейшей работе. Если это старая емкость, тщательно очищаем ее от различных загрязнений и зачищаем следы коррозии.
Теплоаккумулятор, общий видТеплоаккумулятор, патрубки. 1 — система отопления. 2 — верхний змеевик. 3 — нижний змеевик. 4 — охлаждение ТА. 5 — группа безопасности. 6 — магниевый анодТеплоаккумулятор, патрубки с другой стороны. 1 — термометры Wats. 2 — твердотопливный котел. 3 — термодатчики для контроллера солнечных систем
Второй шаг
Оборачиваем внешние стенки теплоизоляционным материалом. Хорошо подойдет минеральная вата. Окутанную теплоизоляцией бочку дополнительно обматываем скотчем в несколько слоев.
Третий шаг
Окутываем бак фольгированной пленкой. Для фиксации материала также используем клейкую ленту. При желании обшиваем изолированную конструкцию листовым металлом.
Четвертый шаг
Делаем змеевик, по которому будет транспортироваться теплоноситель. Для этого используем медную трубку длиной 8-15 м (зависит от объема выбранной бочки) и диаметром порядка 20-30 м. Сгибаем трубу в спираль и помещаем внутрь бака. Змеевик соединяется с котлом. В дальнейшем эта спираль будет нагреваться и отдавать полученное тепло воде в баке.
ТеплоаккумуляторЗмеевик — теплообменникТрубы довольно неплохо зажимаются между шляпками саморезовПодключение теплообменникаПодключение теплообменникаПодключение теплообменникаУтепление теплоаккумулятора
Пятый шаг
Делаем патрубки в боковых стенках накопителя. Через один патрубок в бак будет поступать холодная вода, через другой выходить горячая. Патрубки оснащаем кранами для быстрого перекрытия циркуляции воды.
Шестой шаг
Устанавливаем тепловой накопитель и выполняем его подключение.
Для лучшего понимания порядка подключения теплоаккумулятора смотрим на схему.
По рассмотренному способу выполняется подключение накопителя к системе обогрева, работающей с использованием 1 котла. В случае применения большего количества отопительных агрегатов, схема существенно усложнится. Систему придется оснастить датчиками давления и температуры, взрывным и предохранительным клапанами и т.д. К сборке подобного агрегата рекомендуется приступать только при наличии соответствующих навыков и должного опыта.
Это интересно: Солнечный туннель – тепло и свежесть в вашем доме — это надо знать
Несколько слов о модернизации
Схема подключения
При необходимости собранный нами тепловой аккумулятор легко модернизируется. Существует несколько способов.
- Мы можем установить снизу дополнительный теплообменник, благодаря которому будет накапливаться энергия, получаемая солнечным коллектором. Актуально для современных систем, использующих энергию солнца для обогрева помещений.
- Мы можем разделить внутреннее пространство емкости на несколько сообщающихся секций, что обеспечит более выраженное расслоение воды по температурам. Актуально для многоконтурных систем.
- Мы можем немного увеличить бюджет и выполнить теплоизоляцию стенок бака пенополиуретаном вместо минеральной ваты. Этот материал позволит дополнительно уменьшить потери тепла.
- Мы можем увеличить количество патрубков и подключить накопитель тепла к более сложной системе обогрева, построенной на базе нескольких независимых контуров. Актуально для отопительных систем, обслуживающих большие дома с помощью котлов высокой мощности.
- Мы можем установить дополнительный теплообменник для накопления воды. Ее можно будет использовать для различных бытовых и хозяйственных нужд.
Солнечный коллекторАбсорбер частично выгнут буквой UПрактически замкнут в кольцоОбщий вид готового теплообменника для самодельного теплоаккумулятора
Теперь вы владеете всеми необходимыми знаниями для самостоятельной сборки, установки, подключения и модернизации теплового аккумулятора.
Удачной работы!
Видео – Теплоаккумулятор своими руками
https://youtube.com/watch?v=rgMQG7RLCew

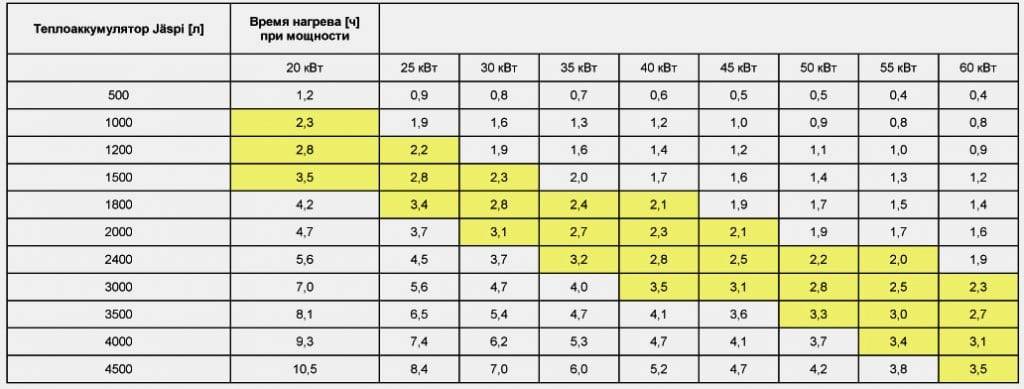

| Теплоаккумулятор Jaspi (л) | Время нагрева (час.) при мощности | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 20 кВт | 25 кВт | 30 кВт | 35 кВт | 40 кВт | 45 кВт | 50 кВт | 55 кВт | 60 кВт | |
| 500 | |||||||||
| 1000 | 2,3 | ||||||||
| 1200 | 2,8 | 2,2 | |||||||
| 1500 | 3,5 | 2,8 | 2,3 | ||||||
| 1800 | 3,4 | 2,8 | 2,4 | 2,1 | |||||
| 2000 | 3,1 | 2,7 | 2,3 | 2,1 | |||||
| 2400 | 3,2 | 2,8 | 2,5 | 2,2 | 2,0 | ||||
| 3000 | 3,5 | 3,1 | 2,8 | 2,5 | 2,3 | ||||
| 3500 | 3,3 | 3,0 | 2,7 | ||||||
| 4000 | 3,4 | 3,1 | |||||||
| 4500 | 3,5 |
Как изготовить и подключить теплоаккумулятор своими руками
Решить вопрос, как изготовить теплоаккумулятор для отопления своими руками, не очень сложно, особенно если вы умеете пользоваться сварочным аппаратом. Простейший конденсатор тепла, в задачи которого входит увеличение КПД системы отопления, представляет собой обыкновенную, хорошо утепленную емкость, в которую врезаны патрубки для подключения трубопроводов и некоторого оборудования в виде датчиков температуры, давления и взрывного клапана. Изготовить такое устройство можно либо из трубы большого диаметра, либо из листового железа – из этих материалов собирается полностью герметичная емкость, в которую впоследствии врезается два патрубка для подключения подающих трубопроводов (их вваривают в самой верхней точке бака) и два патрубка для обратного трубопровода (ввариваются в самой нижней точке емкости). Каждая пара резьбовых патрубков устанавливается четко друг напротив друга. Теперь вверху бака дополнительно ввариваем полудюймовые муфты (минимум 2шт.) и в них устанавливаем термометр и взрывной клапан. Последний при обвязке лучше подключить к дренажному каналу стационарным трубопроводом.
Как сделать теплоаккумулятор для отопления своими руками фото
Завершающим этапом изготовления теплоаккумулятора своими руками является его теплоизоляция – в заводских условиях для этого используется двухкомпонентный полиуретановый герметик (монтажная пена), но ничего страшного не произойдет, если утепление бака осуществить обычной монтажной пеной. Дело здесь только в стоимости утепления – лучше обзавестись пистолетом и производить утепление бака профессиональными баллонами монтажной пены. В принципе, бак готов к подключению и эксплуатации, но если вам не нравится его внешний вид, то можете поместить его в еще один корпус, самостоятельно изготовленный из тонколистовой стали.
В завершение темы несколько слов о рациональности использования теплового аккумулятора в системах отопления. Как и говорилось выше, его применяют в системах отопления с твердотопливными котлами или солнечными коллекторами. Но и в других ситуациях его применение будет полностью оправдано. Взять, к примеру, электрокотел и оплату за потребленную им энергию по двухтарифному счетчику – ночью энергия дешевле, и его можно включать на полную катушку. Днем же его функцию частично будет выполнять теплоаккумулятор. Экономия налицо. Точно так же обстоят дела и с газовым котельным оборудованием – здесь экономичная работа отопительной системы достигается за счет циклов поочередного использования теплоаккумулятора и самого котла. Кроме того, бак, установленный первым от котла, будет дольше поддерживать в нем высокую температуру и, как результат, перерывы между включением и выключением газовой горелки будут значительно больше. Автор статьи Александр Куликов
Зачем нужен теплоаккумулятор для котлов отопления?
Грамотно подобранный агрегат способствует существенному уменьшению расходов, связанных с использованием энергоресурса (экономия может достигать 50%). Буферная емкость предотвращает растрескивание чугунных компонентов системы вследствие резкого скачка температуры среды. Если внедрить новейшие температурные датчики, интеллектуальные регуляторы и автоматизировать вывод тепла из накопителя в систему, теплоотдача значительно возрастет, обслуживание здания потребует меньше топлива.
Обычно теплоаккумулятор выглядит как вертикальный цилиндрический резервуар с внутренним покрытием из бакелитового лака, выполненный из высокопрочной стали. Внутренний слой защищает материал от контакта с агрессивной средой – горячей водой, концентрированными кислотами, солевыми растворами. Устойчивость внешних поверхностей подкрепляется слоем порошковой краски.
Теплоаккумулятор для котлов отопления позволяет существенно уменьшить расход ресурсов
В верхней части агрегат соединяется с трубой, ведущей от котла – твердотопливного, газового, электрического, работающего от солнечной энергии, через нее поступает горячая среда. По мере остывания вода опускается к циркулярному насосу, последний направляет ее в магистральный проход к котлу, где осуществляется следующий цикл подогрева. Котел работает ступенчато, и во время его простоев вода из теплоаккумулятора поступает в систему. Таким образом даже когда нагревательный элемент не активен, батареи остаются теплыми, жильцам доступна горячая вода.
Как подключить?
Все работы связанные с внесением изменений в схему теплоснабжения следует проводить в летнее время при отключенном оборудовании и слитом теплоносителе.
Этапы установки
- Подготовка системы, слив теплоносителя.
- Определение места врезки.
- Приваривание отводов к отходящему от котла трубопроводу.
- Нарезание резьбы и установка запорной арматуры.
- Приваривание обводного трубопровода котла.
- Подключение аккумулятора.
Особенности установки и схема подключения
В своем доме можно использовать самую простую гравитационную схему, если отапливаемая площадь небольшая. Аккумулятор в таком случае устанавливается на уроне котла или ниже. Таким образом, циркуляционный насос не понадобится, так как источник тепла находится внизу и соответственно теплые слои всегда будут стремиться вверх.
Необходимо помнить что чем дальше от котла находится устройство, тем больший участок трубопровода придется проложить, а это лишние потери тепла. Аккумулятор включается параллельно уходящему их котла трубопроводу. Это делается для того чтобы можно было вывести его из работы. Для этого же в трубопровод врезается вентиль.
Одновременно, от приходящего трубопровода делается отвод с врезкой вентиля на аккумулятор. Таким образом можно будет произвести переключение потока воды с котла на резервуар, тем самым снизив гидравлическое сопротивление цепи и не обогревая остывающий котел. Перед растопкой котла следует провести обратное переключение.
Практические советы
- Даже при нижней установке аккумулятора рекомендуется оснастить его циркуляционным насосом. Это значительно повысит теплоотдачу и снизит потери тепла через стенки трубопроводов.
- При использовании трубопроводов ПВХ, желательно комбинировать их с металлической запорной арматурой, так как это даст возможность всегда произвести ее ремонт.
Эти устройства требуют достаточно больших капитальных затрат, из-за большого количества металла. Вложившись один раз, можно за один-два сезона окупить все затраты, поскольку аккумулятор может выполнять и роль бойлера для ГВС, таким образом не придется тратиться на покупку и монтаж еще одного прибора.
Бюджетный аккумулирующий бак из баллонов
Тем домовладельцам, у кого площадь котельной сильно ограничена, мы предлагаем сделать цилиндрический теплоаккумулятор из баллонов от пропана.
Самодельный накопитель тепла в паре с ТТ-котлом
Конструкция на 100 л, разработанная другим нашим мастером — экспертом Виталием Дашко, призвана выполнять 3 функции:
- разгружать твердотопливный котел при перегреве, воспринимая излишки теплоты;
- нагревать воду для хозяйственных нужд;
- обеспечивать обогрев дома в течение 1—2 часов в случае затухания ТТ-котла.
Так выглядит без облицовки резервуар, сделанный из баллонов
Для сборки накопительного бака вам потребуется:
- 2 стандартных баллона из-под пропана;
- не менее 10 м медной трубки Ø12 мм либо нержавеющей гофры такого же диаметра;
- штуцеры и гильзы для термометров;
- утеплитель – базальтовая вата;
- крашеный металл для обшивки.
От баллонов нужно открутить вентили и отрезать крышки болгаркой, наполнив их водой во избежание взрыва остатков газа. Медную трубку аккуратно изгибаем в змеевик вокруг другой трубы подходящего диаметра. Дальше действуем так:
- Пользуясь представленным чертежом, просверлите отверстия в будущем теплоаккумуляторе под патрубки и гильзы для термометров.
- Закрепите сваркой внутри баллонов несколько металлических скоб для монтажа теплообменника ГВС.
- Поставьте баллоны один на другой и сварите между собой.
- Установите внутрь получившегося бака змеевик, выпустив концы трубки через отверстия. Для уплотнения этих мест используйте сальниковую набивку.
- Приделайте дно и крышку.
- В крышку врежьте штуцер для сброса воздуха, в дно – патрубок сливного крана.
- Приварите кронштейны для крепления обшивки. Сделайте их разной длины, чтобы готовое изделие имело прямоугольную форму. Сгибать облицовку полукругом будет неудобно, да и выйдет не эстетично.
- Сделайте утепление резервуара и прикрутите обшивку саморезами.
Стыковка бака с ТТ-котлом без циркуляционного насоса
Особенность конструкции данного теплоаккумулятора заключается в том, что он соединяется с твердотопливным котлом напрямую, без циркуляционного насоса. Поэтому для стыковки применяются стальные трубы Ø50 мм, проложенные с уклоном, теплоноситель циркулирует самотеком. Для подачи воды к радиаторам отопления после буферной емкости устанавливается насос + трехходовой смесительный клапан.
Блиц-советы
Советы по изготовлению:
- Для аккумулирующих емкостей с нуля лучшим вариантом будет использование листового металла толщиной в 2 мм.
- Сварить установку можно и из нержавейки, но это обойдется несколько дороже.
- Чтобы упростить процесс изготовления и утепления лучше делать теплоаккумулятор прямоугольной формы.
- Не используйте для устройства бочки из пластмассы, они не выдерживают высоких температур. Исключением являются бочки с маркировкой до 100 ºС.
- В крышку нужно вмонтировать предохранительный клапан, с помощью которого выпускать избыточное давление.
- Заводской змеевик можно заменить на стальной гофрированный шланг, что увеличит общую площадь теплообмена.
- Чтобы пластиковые баки не теряли своей формы их необходимо заключить в каркас из решетки.
- Маленькие тепловые аккумулятора можно применять для водяного теплого пола в качестве подпитки.
