Сшитый полиэтилен для теплого пола монтаж труб

Способы присоединения элементов

Сегодня PEX-трубы реализуются в специальных бухтах, поэтому самостоятельно подобрать оптимальную длину, чтобы выполнить качественный монтаж труб из сшитого полиэтилена с самым минимальным количеством швов и стыкований не составит труда. Диаметр трубных элементов (в дюймах или мм) подбирается с учётом ключевых типовых характеристик монтируемой системы и вида комплектующих, используемых для выполнения подсоединений.

Своими руками и без применения сложного профессионального инструмента стыкование труб отопления и беспроблемно работающих систем для водоснабжения осуществляется посредством специальных фитингов, угловых изделий и кранов. Разновидностей фитингов немного, но каждая из них обладает своими особенностями и характеристиками, что нужно учитывать в процессе выбора.

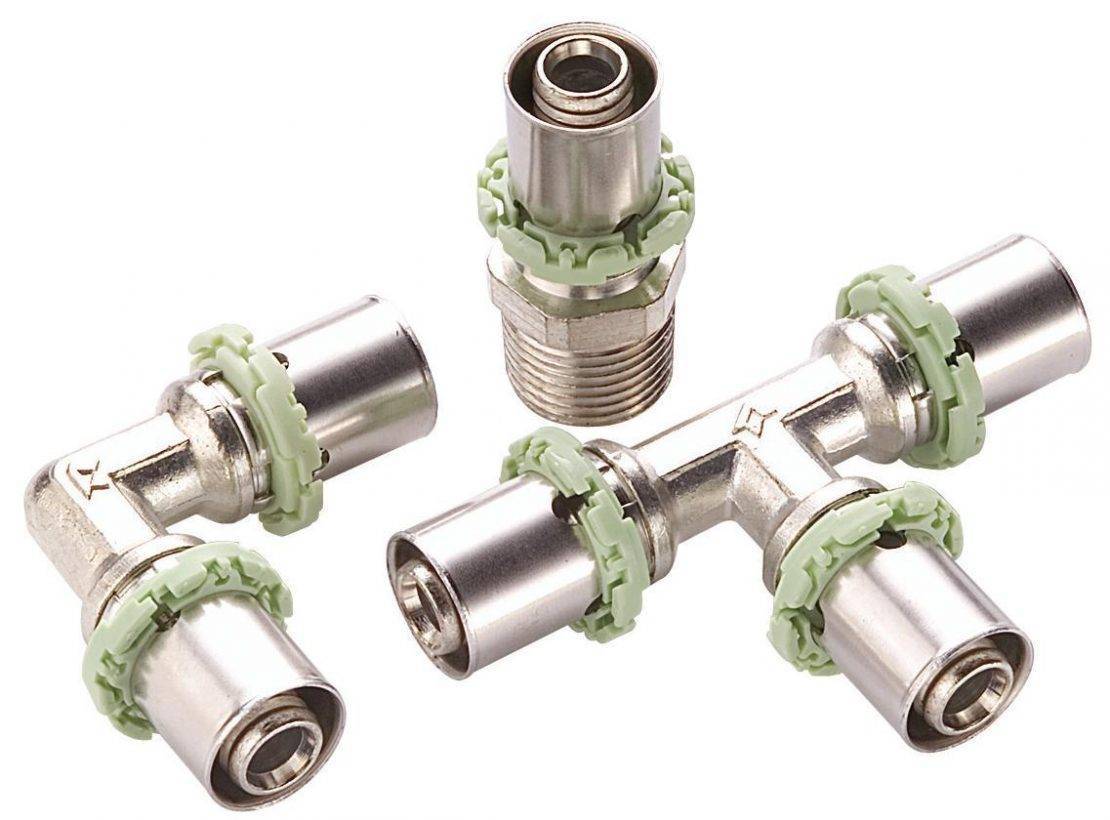

Обжимные фитинги

Метод обжимного типа относится к категории механических подсоединений, но имеет отличия от компрессионного варианта. Отличием обжимных муфт является образование неразъёмного типа соединения с цанговым расширителем и пресс-фитингами. Технология работ:

монтаж кольца на трубе;
расширение раструбной части;
вставка штуцера на место расширителя;
установка кольца с его обжимом при помощи пресса.

Установка муфты на концевую часть трубы и непосредственный процесс прессования обеспечат вполне достойные показатели соединения, но при нарушении технологии уровень надёжности и герметичность не будут гарантированы.

Электросварные

Монтажные работы в системах отопления и водоснабжения, обустраиваемых на основе сшитого полиэтилена, потребуют применения специальных фитингов, изготавливаемых из полиэтилена марки «ПЭ-80» и «ПЭ-100». Их внутренняя часть обладает нагревательными спиралевидными элементами, а внешняя – парой присоединительных участков для электроконтактов. Технология работ:

зачистка внешнего участка трубы;
вставка муфты до ограничительной части;
установка контактов сварки;
сварочные мероприятия.

При выборе режима работы сварочного оборудования для получения прочного электросварного соединения учитывается вид PEX-труб, а также их диаметр и показатели толщины, что особенно важно для магистральной системы. Сварной тип соединения является сегодня одним из наиболее удобных и самых простых в исполнении вариантов, не требующих наличия профессиональных навыков

Компрессионные

Вариант обеспечивает соединения на трубопроводных системах разного типа без применения сварки или резьбового стыкования, способен выдержать необходимый уровень давления и вибрационное воздействие. Технология работ:

установка обжимного гаечного элемента;
монтаж разрезной кольцевой части;
плотная вставка штуцера;
накручивание гайки.

Компрессионные фитинги представлены гайкой, штуцером, разрезным кольцом, что обеспечивает очень высокую надёжность и долговечность разъёмных соединений. Такие фитинги, как правило, изготавливаются из стандартной пищевой латуни, которая устойчива к вымыванию цинка. Достойной заменой является применение в работе соединителей на основе полифенилсульфона (PPSU), удобных при выполнении скрытого монтажа.

Методы получения ПЕх

Полиэтилен для труб, предназначенных для жидкостной магистрали напольного обогрева, производят пероксидным методом. Сырьё разогревают до 200 0С, добавляют в смесь перекись водорода. В результате реакции получается равномерная сшивка; связываются более 85% молекул полимера. Процесс производства занимает долгое время. Изделия дорогие, но обладают хорошими характеристиками. Обозначают материал ПЕх-а.

Удешевляет стоимость изделий силановый метод производства ПЕх. Вместо перекиси водорода в смесь добавляют силан, воду и катализатор. Сшивка молекул до 65%. Обозначают полиэтилен ПЕх-в. Он более твёрдый, менее эластичный, при сильном нагревании выделяет силан. Для системы отопления его не используют.

Сшивку производят радиационным методом. Сырьё прогоняют через ускоритель электронов. В результате реакции однородные атомы образуют новые связи. Сшивка составляет 60%. Материал обозначают ПЕх-с. Изделия используют для холодных водопроводов.

Разновидности полиэтиленовых труб

Производителями выпускаются такие трубы из полиэтилена, как:

обычная полиэтиленовая труба. По такой трубе нельзя пропускать водяной поток температурой выше 25ºС, поэтому изделия могут практически не применяются для обустройства пола с подогревом;
трубы PEX;
трубы PERT.

Трубы, изготовленные по технологии PEX

Труба PEX для теплого пола изготавливается путем сшивания полиэтилена, то есть придания межмолекулярным связям дополнительной прочности.

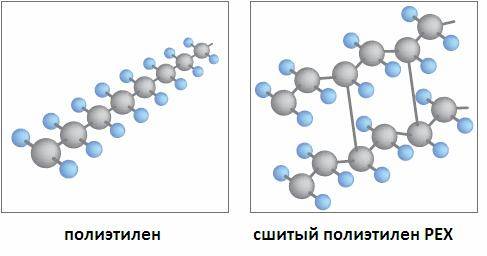

Различия в соединении молекул полиэтилена

Труба для теплого пола из сшитого полиэтилена может быть произведена одним из следующих способов:

пероксидная технология. Трубы, полученные таким способом, имеют маркировку PE-Xa. Полученный полиэтилен получается максимально прочным, эластичным. Дополнительное качество материала – наличие памяти, то есть после сгибания труба имеет возможность самостоятельно принять заданное ранее положение;
силановый способ (PE-Xb). При использовании для сшивки силана и дополнительных катализаторов трубы получаются менее прочными, чем в первом случае. Основным недостатком такого способа является невозможность полностью остановить процесс, что приводит к периодической необходимости подтяжки соединений труб;
электронный (PE-Xc). Процесс сшивки молекул полиэтилена происходит за счет воздействия свободных электронов, разрушающих имеющиеся связи. Такая технология изготовления труб является самой дорогой, а полученные характеристики не позволяют использовать трубы для систем отопления. Полиэтилен PE-Xc может применяться в качестве пластичного слоя при изготовлении металлопластиковых труб;
азотный способ (PE-Xd). В настоящее время метод практически не используется, так как не позволяет получить материал с необходимыми характеристиками.

Указание материала при маркировке трубы

Определить, из какого материала изготовлены трубы, можно по маркировке, которая должна быть нанесена на любую трубу с интервалом в 1 м.

Для изготовления пола с подогревом рекомендуется использовать трубы PE-Xa.

В отдельную категорию выделяется труба PEX EVOH для теплого пола. Дополнительный слой EVOH, расположенный между двух труб, изготовленных по технологии PE-Xa или PE-Xb, придает готовому изделию дополнительную долговечность, так как препятствует соприкосновению полиэтилена с кислородом, имеющим разрушительное действие.

Полимерная труба с защитным слоем EVOH

Труба PEX для теплого пола является оптимальным решением при изготовлении отопительной системы. О ее преимуществах можно узнать, посмотрев видео.

Трубы, изготовленные по технологии PERT

Труба для теплого пола PERT является новинкой на российском рынке. Полиэтилен, применяемый для изготовления труб, не относится к видоизмененным материалам, но уже обладает необходимыми свойствами, главным из которых является устойчивость к повышенным температурам.

Молекулярное строение полиэтилена PERT

Полиэтиленовая труба для теплого пола PERT обладает следующими положительными качествами:

небольшой стоимостью. Производство данного вида полиэтилена намного проще, чем сшивание, что отражается на стоимости готовых изделий;
период использования труб при соблюдении рекомендуемых параметров составляет более 50 лет;
поддаются ремонту без вскрытия бетонной стяжки;
выдерживают несколько циклов замораживания;
полностью бесшумны при работе.

Специалисты считают, что трубы, изготовленные по технологии PERT, в ближайшем будущем полностью заменят изделия из сшитого полиэтилена.

Особенности монтажа

Прежде чем начать монтаж всех элементов теплого пола, необходимо определиться, каким способом будут соединяться трубы. Чаще всего применяются фитинги – напрессованные, компрессионные.

Соединение труб

Компания Rehau внедрила метод с использованием надвижных муфт и фитингов, позволяющий надежно соединять трубы, изготовленные из сшитого полиэтилена. Производя монтаж, на трубу сначала устанавливается надвижная муфта. После этого экспандером (расширителем) увеличивается до нужных параметров внутренний диаметр трубы. Производится эта операция в несколько приемов.

Технология соединения полиэтиленовых труб

Затем крепится до упора штуцер нужного по размерам фитинга. Поверх трубы надвигается на штуцер гильза. Такое соединение показывает высокую стойкость к разнообразным негативным воздействиям, включая высокое давление или температуру.

Таблица параметров при сварке полиэтиленовых труб

При наличии специального инструмента монтаж водяного контура в соответствии с инструкцией проводится быстро и не требует специальных навыков. Поскольку в системе отсутствуют резиновые, быстро изнашивающиеся, уплотнения, удлиняется эксплуатационный срок, составляя 50 лет и больше.

Монтажная схема

Чтобы грамотно провести монтаж, следует на этапе проектирования составить точную схему с расположением труб, например, из коллекции Rehau, (одинарной или двойной змейкой, спирально), соблюдая рекомендованные специалистами параметры.

Оптимальная длина водяного контура составляет диапазон от 40 до 60 метров, максимальная – 120 метров.
Правильная укладка труб для теплого пола
Минимальный шаг укладки труб равен 10 см, максимальный – 35 см. При сложной конфигурации помещения или с целью достижения наилучшего обогрева допускается делать разное расстояние между соседними трубами. Например, шаг уменьшается в секторе внешней стены или на участке рядом с входной дверью.
От стен по периметру для укладки демпферной ленты отступается примерно 20 – 30 см.

Приобретая трубы, изготовленные из надежного сшитого полиэтилена, учитывая надежность марки Rehau, вначале по схеме рассчитывается их общая длина.

Инструменты

Начинается монтаж с приобретения специального инструмента, который можно взять в аренду, чтобы не тратить лишние финансовые средства. Для своих изделий компания Rehau предлагает базовый комплект марки Rautool, в который входят следующие разновидности:

Монтажный инструмент M1 Rehau

ножницы, предназначенные для разрезания труб;
расширительный экспандер;
сменные насадки, имеющие разный диаметр, для экспандера;
ручной пресс, необходимый для проведения опрессовки надвижной гильзы, снабженный крепежными штифтами и насадками для гильз стандартизованных диаметров.

В комплект могут не входить специальные пружины, необходимые для выполнения сгибания труб Rautitan Stabil, поэтому их потребуется приобрести отдельно.

Основной этап монтажа

Основание должно быть очищено от загрязнений и выровнено. Если перепады высот и дефекты значительные, потребуется черновая стяжка. После этого укладывается утеплитель, на который расстилается полиэтиленовая пленка, а затем арматурная сетка, к которой трубы фиксируются хомутами. Можно вместо нее укладывать специальные маты с пазами.

Укладка теплого пола по грунту

Уложенные по схеме трубы, присоединяются к коллектору. Остается проверить теплый пол на работоспособность и выполнить стяжку.

Это интересно: Теплый пол под ламинат: какой лучше положить + проведение работ

Сшитый полиэтилен в строительстве — свойства труб и других изделий

В последнее время широкое распространение в строительстве получил такой пластик, как сшитый полиэтилен (PE-X). Особенно хорошо себя зарекомендовали трубы, выполненные из этого материала. В то же время далеко не все знают, что он вообще собой представляет, поэтому предлагаю подробно ознакомиться с его особенностями, а также эксплуатационными качествами PE-X труб.

Трубы из сшитого полиэтилена обладают уникальными свойствами

Что представляет собой материал

PE-X представляет собой полимер этилена, обладающий модифицированной структурой молекулярных связей, т.е. его молекулы сшиты поперечно. Сшивкой называется связывание звеньев молекул в трехмерную широкоячеистую сетку, в результате чего образуются поперечные связи.

Но, не будем вдаваться в подробности химии. Все что вам надо знать о сшитом полиэтилене — это то, что он обладает наиболее высокой плотностью в сравнении с другими полиэтиленами. Соответственно, его технические характеристики наиболее высокие.

Основные свойства

PE-X нельзя назвать идеальным пластиком, так как он имеет свои плюсы и минусы. Но, как вы далее можете заметить сами, положительных качеств у него больше.

PE-X не боится низких температур

Достоинства. Благодаря укрепленной структуре, этот материал более прочный, чем обычный полиэтилен, и имеет более высокую температуру плавления — около 200 градусов. Правда, при температуре 150 градусов материал начинает размягчаться.

Также можно выделит и некоторые другие его положительные качества:

Прочность на разрыв. Этот показатель в несколько раз выше, чем у обычного полиэтилена. Причем растяжение на разрыв находится в пределах 350-800 %, т.е. материал может растягиваться, сохраняя свою прочность,
Морозостойкость. Сохраняет свои механические свойства при температуре до -50 градусов. Благодаря этому и вышеописанному качеству, трубы из сшитого полиэтилена не боятся заморозки. Даже если они замерзают и деформируются (раздуваются), после оттаивания возвращают себе форму,

PE-X обладает «памятью» формы

Химическая и биологическая стойкость. Изделия из PE-X устойчивы к химическим реагентам и не подвержены воздействию негативных биологических факторов,
Экологичность. Материал не выделяет в окружающую среду вредных веществ. Поэтому трубы из PE-X используют как для отопления и всевозможных технических трубопроводов, так и для питьевой воды.

Трубы из сшитого полиэтилена часто применяют для систем отопления «теплый пол»

Недостатки:

Неустойчивость к УФ излучению. Под воздействием солнечных лучей материал постепенно начинает разрушаться, как и любые другие полиэтилены,
Неустойчивость к кислороду. Кислород, при проникновении в структуру материала, оказывает на него негативное воздействие.

Чтобы защитить изделия из сшитого полиэтилена от негативных воздействий окружающей среды, их можно покрыть оболочкой из других материалов.

Материал применяется в качестве изоляции для кабелей

Область применения

Из сшитого полиэтилена чаще всего изготавливается следующая продукция:

Всевозможные трубы для разных целей,
Изоляция для кабелей,
Элементы различных изделий конструкционного назначения.

PE-X, несмотря на наличие антипиренов в составе, все же горит. Поэтому внутренняя прокладка кабеля с изоляцией из сшитого полиэтилена должна осуществляться в кабель-канале из негорючих материалов.

В быту люди чаще всего сталкиваются с шитым полиэтиленом именно в виде труб, о которых вкратце поговорим ниже.

PE-X трубы применяются для систем полива

Несколько слов о трубах

Как я уже говорил, трубы из сшитого полиэтилена применяют для самых разных целей. Соответственно, их диаметры тоже бывают разными – от 10 до 250 мм. Благодаря морозостойкости, пластичности и эластичности, они отлично подходят трубопроводов, которые не защищены от замерзания.

Чтобы водопровод не боялся заморозки, все фитинги (тройники, муфты, поворотные детали и пр.) должны быть качественными, выполненными из стали или прочных сплавов.

Поэтому особой популярностью эти изделия пользуются у дачников, так как с их помощью прокладывают трубопроводы для полива. Кроме того, благодаря пластичности и эластичности трубы отлично подходят для теплого пола.

Еще один плюс заключается в том, что они продаются в бухтах. Это упрощает не только транспортировку, но и монтаж труб, так как уменьшается количество соединений.

На фото — качественные PE-X трубы от польского производителя KAN

Ниже приведена стоимость труб из PE-X от некоторых известных производителей:

Сшитый полиэтилен в строительстве Что такое сшитый полиэтилен? Читайте о характеристиках труб и других изделий в статье

Типы полиэтиленовых труб

Производители предлагают изделия с армированием и без него. Как и полиуретановые трубы для отопления, товары имеют маркировку. Литеры RE-RT, REX обозначают, что изделия применяются для обустройства контуров теплого пола.

Уточнить характеристики продукции RE-RT с диаметром 16х2 мм, 20х2 мм можно в таблице:

Характеристики	RE-RT Ø 16х2 мм	RE-RT Ø 20 х2 мм
Объем (л/м.п.)	0,113	0,201
Вес (кг/м.п.)	0,07	0,127
Минимальный радиус изгиба 5d (мм)	60	100
Температура теплоносителя (С)	20	20
Показатель рабочего давления (бар) при +20 С	20	20
Срок эксплуатации	От 50 лет	От 50 лет
Температура (С)	75	75
Показатель рабочего давления (бар) при +75 С	10	10
Температура теплоносителя (С)	95	95
Показатель рабочего давления (бар) при +95 С	6	6
Предельное давление (бар)	6	4,5
При показателях температуры (С)	110	100
Показатель предельного давления (бар)	11	10
Температура (С)	90	90
Макс. коэфф. лин. удлин. при повыш. тем-ры до +95 С (мм/м*С)	0,18	0,82
Теплопроводность (Вт/м*С)	0,41	0,41 0,125 (класс 10)
Коэффициент шероховатости внутреннего канала	0,125 (класс 10)
Расчетный показатель прочности материалов (МПа)	6,3	6,3

Металлопластиковые полиэтиленовые трубы

Трубная продукция дополнена внутренней алюминиевой прослойкой, маркируется: PERT-Al-PERT, REX-AL-REX, PERT-AL-REX, также встречаются композитные трубы для отопления с армированием наружного слоя полипропилена, маркировка PERT-AL-PPR.

Разобраться со сравнительными характеристиками элементов поможет представленная таблица:

Показатели	REX-AL-REX	PERT-AL-PERT
Номинальная рабочая температура	+95 С	+95 С
Максимальный пик высокой температуры при кратковременном воздействии	+110 С	+124,7 С
Эластичность стенок трубы (МПа)	1100	660
Техника присоединения	Механическая – фитингами или резьбовыми соединениями	Механическими или термопластическими сварными фитингами

Монтаж полиэтиленовых труб

Технологии различаются по типу фитингов. Можно использовать компрессионные, запрессовочные фитинги или сварную технику

Принцип монтажа идентичный, но следует обращать внимание на конструкционные различия деталей

Монтаж с применением компрессионных фитингов

Удобство технологии в том, что не нужны никакие специальные инструменты.

Алгоритм работ следующий:

Кусок трубы нужного размера отрезать ножницами

Важно, чтобы края среза были ровными, стенки не деформировались.
Фитинг разобрать, трубу оснастить обжимной гайкой, которую продвинуть резьбой в направлении стыка на 100-120 мм, затем надеть на трубу кольцо из латуни.
В зоне соединения с фитингом внутренний канал развальцевать, в концевой участок трубы вставить штуцер фитинга так, чтобы он вошел до упора с учетом размещения резиновой прокладки. Прокладку нужно расположить в углублении – оно предназначено именно для нее.
Притянуть разрезное кольцо как можно плотнее к фитингу, закрутить обжимную гайку, но без усилий, нужно оставить ход, чтобы при необходимости подтянуть гайку при опрессовке системы.

Идентичным образом выполняются все монтажные работы на участках тепловой системы. Если есть зона перехода на трубу металлическую или другого типа, а также на патрубки, применяются резьбовые соединители.

Монтаж с применением запрессовочных фитингов

Запрессовочные фитинги нужны при формировании системы из полимерных, металлопластиковых трубных изделий. Пригодится паяльник, поэтому процесс отличается сложностью для новичка.

Работы выполняются так:

разобрать фитинг;
гильзу надеть на край трубы, где предварительно снята фаска;
расширитель ввести во внутренний канал трубы, расширяя туннель до тех пор, пока не войдет патрубок фитинга;
вставлять патрубок нужно очень быстро, чтобы при сжимании полиэтилен плотно примкнул к детали;
после того как установлен штуцер, на фитинг нужно запрессовать гильзу, для чего используется напрессовочный механизм.

Теперь таким же образом нужно выполнить все стыковочные работы в системе отопления. Запрессовочные фитинги – детали, которые требуют опыта и мастерства, поэтому для новичка удобнее работать компрессионными типами изделий.

Сварной монтаж труб

Сварной аппарат нужен при работе с изделиями марки PE-RT. Для работ потребуется специальный паяльник, сварные фитинги, но такие трубы не всегда пригодны для сварных работ, поэтому этот момент нужно уточнить при покупке.

Сварные работы требуют навыка, без помощи профессионала не обойтись. Чтобы не увеличивать расходы на обустройство системы отопления, проще подобрать доступный способ соединения, а виды труб для работ своими руками указаны в таблицах.

Правила устройства стяжки

Если гидравлические испытания закончились успешно, разгерметизация труб не произошла, и система полностью наполняется теплоносителем, то этап монтажа труб завершился. Теперь можно приступать к устройству стяжки и к финишной отделке.

Для устройства стяжки необходимо использовать покупной или самостоятельно приготовленный раствор на основе цемента марки М300. Минимальная высота стяжки, обеспечивающая защиту труб из полиэтилена, составляет на 3 см выше уложенной трубы. Такая толщина будет оптимальной для равномерного теплораспределения.

В большинстве случаев стяжка делается сплошная без температурных швов. Термошвы необходимы, когда:

помещение имеет площадь более 33 м2;
длина комнаты более 10 м;
помещение имеет сложную конфигурацию.

Для создания швов используется демпферная лента. Термошвы обрабатываются герметиком.

Нужно ли делать армирование перед заливкой стяжки? Однозначного ответа на этот вопрос нет. Опыт показывает, что система отлично функционирует без армирования, но в то же время армирующий слой придает стяжке дополнительную прочность. Для армирования можно использовать выполненную из металла или пластика сетку 100х100 мм.

Также армирование будет полезным только в том случае, если армирующая сетка будет не просто лежать поверх системы труб, а «утопать» в растворе, при застывании находясь внутри стяжки.

Нагревательные элементы водяного теплого пола и их расчет

газового отопления

Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или .

Также для подогрева теплоносителя применяют электрические и . Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.

В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-80 0 С), а сам теплый пол должен нагреваться до 30-40 0 С.

Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.

Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.

Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:

полипропиленовые трубы;
медные трубы;
гофрированные трубы из металла;
металлопластиковые нагревательные элементы.

Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.

гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.

Способы укладки труб

На сегодняшний день широко применяются два метода укладки нагревательных элементов:

зигзаг;
спираль.

Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.

Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.

Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.

Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).

Следует помнить, что в зависимости от атмосферных особенностей места установки теплого пола и климатического пояса, а также с учетом требований самого хозяина к комнатной температуре, расстояние между трубами теплого пола при обоих способах укладки может быть разное.

Монтаж системы теплого пола

Укладка трубы может осуществляться спирально, змейкой либо двойной змейкой. Укладка змейкой более простая, но при этом нагрев будет неравномерным. Расстояние между изделиями не должно превышать 35 см. Средняя длина одного контура равна 40-60 метрам, но не больше 120. В ином случае будут существенно повышены потери тепла, а теплоноситель на возврате будет иметь очень низкую температуру.

Под трубой укладывается теплоизоляционный слой. Это могут быть пенополистирольные плиты, пенопласт, отражатель, имеющий в основе вспененный полиэтилен и другие. Крепление производится скобами, клипсами, одинарными либо двойными забивными дюбелями. Некоторые полистирольные плиты выпускаются с нанесенным профилем для фиксации труб и разметкой.

Запускать пол можно после полного застывания стяжки. Температуру теплоносителя до выхода в рабочий режим необходимо повышать постепенно – на 3-5 градусов в день.

Если на сшитый полиэтилен нанесена наружная антидиффузионная защита, то монтаж производится только после проверки верхнего слоя изделия на предмет отсутствия повреждений.

Укладка труб может производиться по разным схемам, но расстояние между сегментами системы не должно превышать 35 см

Можно ли соединять трубы теплого пола или нет?

При укладке трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы между собой, и как это сделать? Для соединения контуров существует несколько методик, которые зависят от вида материала.

Рассмотрим подробнее способы — как соединять трубы тёплого пола.

Соединение труб из сшитого полиэтилена и металлопластика

Контуры из полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных, бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги бывают:

Электросварочные — эффективны, но для их установки необходимо специальное оборудование, поэтому используются редко. Процесс выглядит так:
на срез трубы одевается электросварочный фитинг;
к клеммам подключается сварочное оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и сплавке стыков;
аппарат отключается, полученное соединение способно выдержать давление до 12 Амп.
Прессовочные — главный плюс, что при прессовке, происходит заполнение полимером всего пространства, тем самым получается высокопрочное соединение.

Последовательность действий:

на край обжимной трубки надевается гайка, резьбой в сторону соединения;
разрезное кольцо одевается с отступом от среза на 1 см, и фиксируется;
натягивается шланг с приспособлением для фитинга;
обжимная гайка плотно затягивается при помощи двух гаечных ключей.

Обжимные — такие фитинги наиболее легки при установке в домашних условиях:
на полимерный шланг одевается зажимная гильза;
конец контура растягивается в диаметре с помощью расширителя;
растянутым краем трубка натягивается до упора на штуцер фитинга;
место соединения фиксируется в таком положении на несколько минут, этого достаточно для плотного сращивания фитинга.

Сшивка медных труб

Так же как и при монтаже пластикового контура, медный можно стыковать при помощи пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в случаи протечки легко можно было поменять деталь.

Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:

срезы контура зачищаются снаружи и изнутри;
специальным соединителем для пайки труб тёплого пола из меди смазываются края деталей — только сверху;
изделия стыкуются, а лишняя смесь удаляется;
место соединения прогревается газовой горелкой и припой заполняет зазоры.

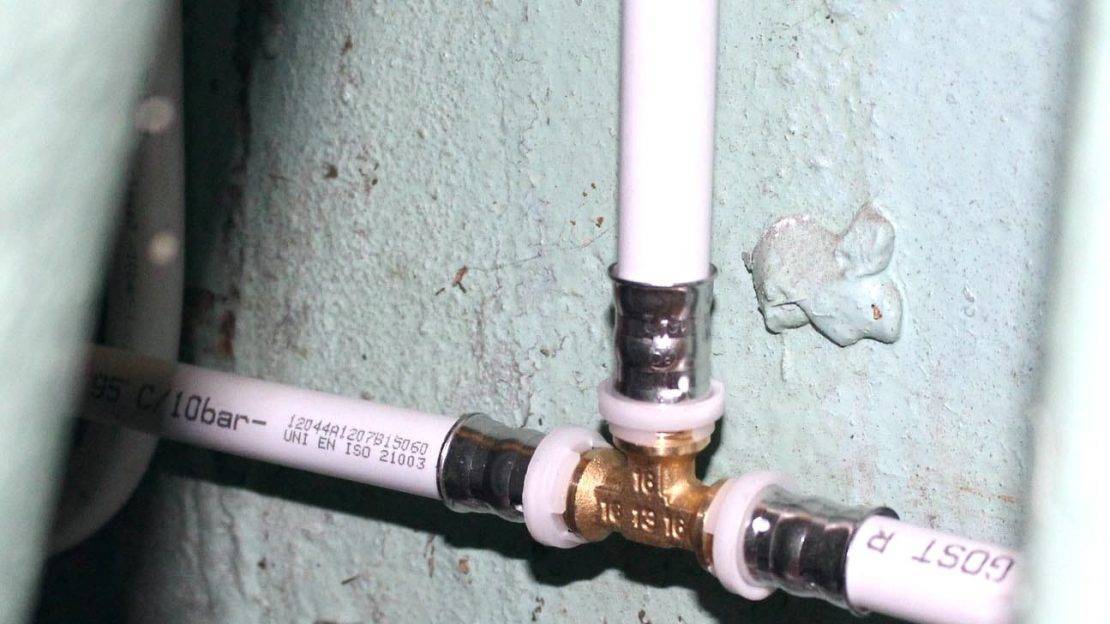

Чем соединить трубы тёплого пола (пресс-фитинг)

Как уже говорилось выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь состоит из:

корпуса — бывает разной формы (угла, тройника, муфты);
гильзы — основа фитинга, сырьём для её изготовления служит нержавеющая сталь;
клипсы — эластичное кольцо (прокладка), которая соединяет корпус и гильзу.

Прессование осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь специальных навыков для проведения данных работ.

Плюс использования такого соединения — прочность, долгий срок службы и конструкция не нуждается в обслуживании.

Укладка демпферной ленты и гидроизоляции теплого пола

На черновую стяжку укладывается слой гидроизоляции. Можно использовать обычную полиэтиленовую пленку. Делается это для защиты теплоизоляции теплого пола от конденсата. Пленку расстилают по всей поверхности, оставляя нахлест на стены. Если используется пленка не цельная, то в местах стыков нужно уложить ее внахлест 8-10 см, а стыки проклеить скотчем.

Демпферная лента предназначена для компенсации расширения стяжки

Следующий шаг – это укладка демпферной ленты. Предназначена она для компенсации расширения стяжки, которое обязательно произойдет при нагреве. Если этим пренебречь, то впоследствии стяжка покроется трещинами. Укладка ленты производится вдоль всех стен, которых будет касаться стяжка. К стене лента клеится на самоклеящийся слой либо дюбелями или саморезами – это зависит от материала стены. После этого можно заняться теплоизоляцией.

Стяжка поверх сшитого полиэтилена

На последнем этапе сборки напольной водяной системы проводят заливку сшитого полиэтилена цементной стяжкой, изготовленной из цементно-песчаного раствора на цементе М 300.Для защиты труб теплоносителя минимальная толщина уложенного цементного слоя поверх труб составляет 30 мм. Этого расстояния вполне хватает для равномерного распределения тепла от циркуляции теплоносителя.

Бетонная стяжка

Бетонный раствор следует укладывать в соответствии с техническими требованиями к толщине стяжки:

Минимальный слой бетонного раствора составляет от 30 до 50 мм. Такой толщины вполне достаточно для максимального прогрева.
Максимальная толщина стяжки не должна превышать 70 мм. Конструкция теплого пола такой толщины позволит основанию быстро нагреваться и эффективно остывать.
Слишком большой слой отрицательно влияет на несущую способность перекрытия и мешает равномерному прогреву.

При заливке бетонной стяжкой помещений площадью более 30 м3 необходимо устраивать разделительные деформационные швы. Такое защитное мероприятие исключает образование усадочных деформаций в виде трещин.

Сухие полы

Устройство сухого пола поверх уложенных труб напольного отопления по сравнению с заливкой бетонной стяжкой намного легче и менее трудоемко. В этом случае исключаются мокрые процессы по замесу бетонной смеси и ее укладке. Доступным и недорогим видом сухих полов считается керамзитовый песок, обладающий небольшим удельным весом. В случае обнаружения протечки теплоносителя, керамзитовую крошку легко разобрать и после просушки уложить обратно.

Теплый пол дарит ощущение тепла и комфорта. Такое абсолютное утверждение можно услышать от всех «счастливчиков», у которых в домах иди квартирах установлено напольное водяное отопление. А создать это маленькое чудо можно и своими руками. Достаточно только правильно подобрать материалы и инструменты. И точно следовать инструкции по укладке.

Отопление частного дома, коттеджа или площадей общественного пользования решается с помощью современного способа – монтажа теплого пола. Это решит вопрос создания комфортных условий пребывания в помещениях различного назначения, а также позволит сэкономить на монтажных работах. Облегчается и эксплуатация такого пола. Теплый водяной пол гораздо быстрее смонтировать, чем установить радиаторное отопление.

Трубы из сшитого полиэтилена

Благодаря полиэтилену трубы выдерживают высокие температурные нагрузки

Для устройства обогрева из сшитого полимера для тёплых полов применяют трубы из трёхслойного материала:

внешняя поверхность состоит из монолитного полимера, который выполняет функции каркаса;
средний слой представляет собой прокладку из алюминиевой фольги; фольга не пропускает кислород и сохраняет форму трубы при её изгибе;
самый важный внутренний слой состоит из сшитого полиэтилена для тёплого пола; именно благодаря ему, трубы выдерживают температуру нагрева более 100 градусов и внутреннее давление до 10 бар.

Сшитый полиэтилен для теплого пола обзор лучшего материала для тепло-поло-строения
