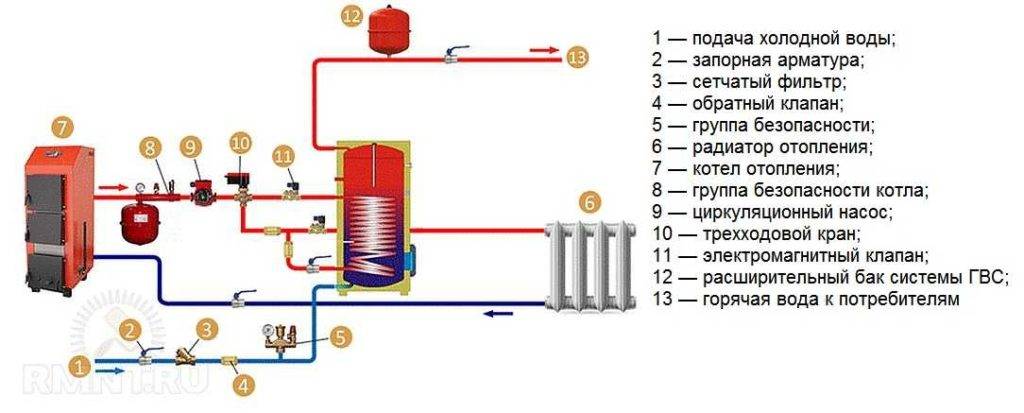

Схема подключения бойлера косвенного нагрева к одноконтурному и двухконтурному котлу

Врезка в водопроводную систему

В существующей системе водопровода сделать врезку для подключения работы бойлера. Трубы холодного и горячего водоснабжения разрезать и вставить тройники. Для установки в полипропилен понадобится паяльник. Металлопластиковые изделия достаточно просто разрезаются и обжимаются гайками.
На тройники установить два шаровых крана и концевики для дальнейшего подсоединения.
К выходу из бойлера, предназначенному для холодной воды, прикрутить кран с обратным клапаном и концевик. Соединения выполнить с применением уплотнительного материала: ленты или пакли.
Концевики из бойлера и тройника холодного водопровода соединить.
Выход с горячей водой выполняется аналогично, но монтируются только кран и концевик, который впоследствии соединяется с концевиком горячего водопровода.
Из отверстия обратного клапана вывести прозрачную трубочку в канализацию или сливной бак для удобного сброса воздуха и вывода жидкости.
Проверить систему, открыв кран подачи холодной воды. Проверить отсутствие течи на всех монтируемых участках.

Монтаж

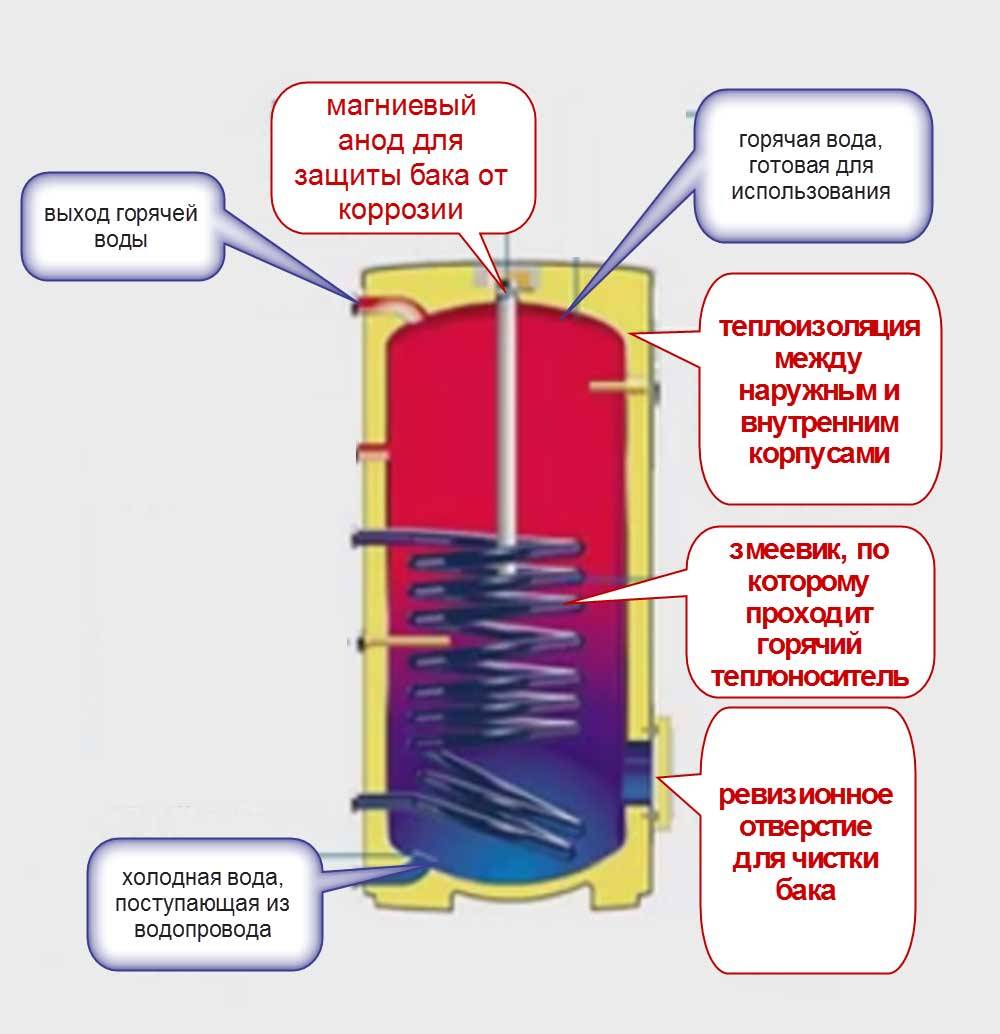

Устройство бойлера простое, он состоит из нагревательного элемента в виде змеевика, защитного электрода, изоляции. Все это заключено в металлическом корпусе. Для обвязки нужно, четко следуя схеме, подключить водонагреватель к циркуляционному насосу. Последовательность подключения: выход горячей воды, циркуляционный контур, циркуляционный насос, обратный клапан, сброс в канализацию, предохранительный клапан, вентиль, клапан-регулятор расхода, бобышка для манометраобратного клапана, опорожнение системы, подключение к водопроводной сети, расширительный бак контура.

При подключении важно помнить:

подключение холодной воды должно быть с нижней части бойлера;
вывод горячей воды производится с верхней части емкости;
точка рециркуляции должна всегда быть в центре водонагревателя.

Подключить котел к бойлеру можно с использованием нескольких схем: использовать трехходовой клапан, гидравлическую стрелку или использовать два насоса.

Как подключить бойлер к котлу с помощью двух насосов и выгодно ли это? Все три схемы подключения существуют, и особенности подключения у всех разные. Схема, в которой задействованы сразу два насоса, отличается лишь тем, что она удобна, когда все контуры расположены параллельно; в схеме также идет использование обратного клапана. Клапан предотвращает смешивание потоков теплоносителя. Таким образом, получается, что на каждый контур бойлера и котла работает свой насос, циркуляция воды происходит быстрее и качественнее. Управление насосами осуществляется через термодатчик, находящийся на накопительном устройстве

Важно помнить, что контур отопления не является основным!

Пиковое потребление

Бойлера косвенного нагрева, схема

Исходя из вышеизложенного создается впечатление, что даже самого маленького нагревателя будет достаточно. Увы, в жизни не все так гладко. Производя расчет объема резервуара и необходимой мощности агрегата требуется учесть, что утром вся семья просыпается и собирается на работу или в школу примерно в одно время. Ждать, пока полностью нагреется вода в бойлере попросту некогда. Должно хватить запаса накопленной жидкости и подогрева проточной за время расходования ее потребителями.

Согласно статистике, коммунальных служб утренний расход горячей воды составляет порядка 30%-40% от среднесуточной величины за 1,5 часа. Берется период с 7 ч 00 мин до 8 ч 30 мин. Возьмем среднюю цифру 35% и получим, что наша семья израсходует 5000 / 7 * 35% = 250 литров за 1,5 часа, что равно 170 литров в час теплой воды. Для такого количества нам понадобится 170 * 75% = порядка 130 литров горячей воды и 170 * 0,0375 = 6,5 кВт мощности водонагревателя.
Но и это еще не все. По мере расходования полностью нагретой воды из бака в него будет добавляться холодная, которую нужно разогреть, а для этого требуется время.
Средняя скорость подогрева в проточном режиме зависит от температуры теплоносителя и площади поверхности контура. Поскольку нагревающая жидкость поступает из котла ее температура будет постоянно порядка 70 — 75о, а теплообменник рассчитывается относительно объема резервуара и заявленной мощности устройства.
Средние показатели приблизительно равны для устройств всех производителей и составляют для бойлера с нагрузкой контура теплообмена 10 кВт порядка 0,3 л/мин при заданной нами разнице температур 50о. За один час объем подогретой проточной воды составит 60 * 0,3 = 18 литров.

Таким образом расчет объема бойлера косвенного нагрева показывает, что для одного утра рабочего дня семье из 4-х человек потребуется аппарат мощностью не менее 10 кВт и оснащенный баком емкостью более 100 л. С увеличением возможностей контура теплообмена скорость нагрева будет увеличиваться пропорционально росту мощности, но и количество тепла, отобранного у котла, возрастет.

Нюансы установки и обвязки прибора

Лучше всего выполнять обвязку водонагревателя совместно с монтажом котла и другого оборудования, чем врезать устройство в уже готовую систему. Есть два основных принципа подключения:

С приоритетом. Для этой схемы требуется мощный котел. Он обеспечивает быстрый нагрев содержимого бака, прокачивая весь объем через змеевик. Таким образом горячая вода попадает в радиаторы, что не позволяет температуре снизиться.
Без приоритета. Отличается длительным нагревом, поскольку через теплоноситель проходит не вся вода.

Правила обвязки:

Выбирайте место для установки бака как можно ближе к котлу. Так можно снизить теплопотери.
Монтаж должен проводиться на ровной и прочной поверхности.
Для нормального функционирования системы на выходе водонагревателя нужно установить расширительный бак. Он нейтрализует тепловое расширение.
Каждое отдельное устройство (контур) должно оснащаться кранами. Это позволит отключать их по отдельности, независимо от остальной системы.
Обязательна установка обратного клапана.
Чтобы снизить жесткость воды, установите очистные фильтры.
Не размещайте баки более 150 литров на стене, тем более если она из гипсокартона.

Полезные советы и рекомендации

Бак косвенного нагрева — это новая технология, тем не менее, многие пользователи, которые пользуются таким видом подготовки горячей воды с удовольствием делятся своими советами и рекомендациями:

Важно изначально правильно подобрать мощность нагрева БКН с учетом количества пользователей и режимом водопользования. Для расчета используют СНИПовские нормы водопотребления и максимальную температуру нагрева до 65С.
Производительность БКН ограничена тепловой мощностью котлоагрегата, изначально выбирают теплотехническое оборудование с запасом 30—50 %.
Предварительно выбирают тип монтажа на стене либо на полу, места должно быть достаточно для обслуживания и ремонта, а также для размещения расширительного бака с объемом не менее 10% от рабочего бака резервуара.
Выбирают правильное соотношение мощности БКН и котла, например, если котлоагрегат имеет мощность 10—15 кВт, устанавливать объем на 200 л не целесообразно, потому что пока вода нагреется, температуре в отопительном контуре дома охладится.
Лучше изначально не скупиться и приобрести конструкцию агрегата типа «емкость в емкости», который самый эффективный в работе и простой в обслуживании, требуется только ежегодная очистка от грязи и накипи.
Перед покупкой нужно уточнять полезный объем резервуара, обычно, он меньше на 20—35% из-за внутреннего теплообменника.
Перед креплением модели БКН на стену изучают паспорт завода-изготовителя, обычно аппарат устанавливается так, чтобы холодная вода находилась снизу

Если бак случайно перевернуть, змеевик будет перегреваться, а естественная циркуляция холодной и горячей среды будет нарушена, что недопустимо.

Важно изначально правильно подобрать мощность нагрева БКН с учетом количества пользователей и режимом водопользования

Эти простые советы помогут начинающим пользователям БКН выполнить профессиональный монтаж и точную настройку, гарантирующих стабильную подачу нагретой воды, обеспечив работу систем и приборов в заданном режиме, сохраняя элементы системы от преждевременного износа и обеспечив экономию средств на непредвиденные ремонты.

Обвязка котла и водонагревателя косвенного нагрева

Для того, чтобы подключить два рассмотренных устройства системы теплоснабжения (одноконтурного котла и бойлера косвенного нагрева) важно иметь в виду, что существуют особые рекомендации перед непосредственной обвязкой

Выбирать местоположение бойлера необходимо отталкиваясь от места монтажа самого котла. Лучше всего расположить их максимально близко друг к другу. Это позволит уменьшить время поступления горячей воды в кран;
Приобрести и встроить на выходе горячей жидкости из бойлера мембранный гидроаккумулятор, который способствует предотвращению повреждений при эффекте теплового расширения;
Дополнительно установить на каждый контур шаровой кран;
Закрепить обратные клапаны для регулирования направления потока воды;
Поместить фильтры для очистки;
Вал насоса должен лежать горизонтально.

Обвязка может осуществляться несколькими вариациями:

Вариант 1. Подключение при помощи трёхходового клапана.

Мы уже упоминали про трёхходовой клапан. Именно он в данной схеме положен во главу угла, разветвляя проток из котла, вхождение в бойлер и выход в отопительный сектор. Данный узел выполнен в виде параллельного соединения системы и бойлера, что обеспечивает максимальное быстродействие и производительность выполняемой работы. Его плюсом можно назвать возможность переключения приоритета тепла с радиаторов на быстрый нагрев бойлера косвенного нагрева. Нужен тем потребителям, кто часто пользуется бойлером.

Посмотрите вариант такой схемы обвязки в нашем видео

Вариант 2. Два циркуляционных насоса

Трёхходового клапана в данной схеме нет. Перевод воды на разные участки системы осуществляют стандартные тройники. Первый насос ставится на трубе подачи БКН, другой – на контуре отопления. Цель этого решения – обеспечить хозяйство тёплой водой в любой момент времени.

Вариант 3. Использование гидравлической стрелки

Крайне трудоёмкий процесс монтажа, с выполнением операций по установке оборудования на несколько независимых контуров. Отличается многоуровневостью, например, в двух- и многоэтажном доме. Подойдёт той категории заказчиков, кто использует большое количество тёплых поверхностей, одновременного открытия нескольких кранов с горячей водой.

Вариант 4. Рециркуляция теплоносителя

Зигзагообразный осушитель полотенец является той же батареей для отопления ванной комнаты. Для поддержания константного уровня температуры применяется постоянная циркуляция водных масс внутри контура. Недостаток – большой расход энергии.

Вариант 5. Циркуляция БКН без потребления энергии.

Принцип действия основан на силе притяжения. При таком методе бак устанавливают на вышестоящем уровне относительно всей несущей воду системы. Вода от насоса котла доставляется в бойлер, который просто спускает её во все углы контура.

Варианты обвязки бойлера косвенного нагрева

Рассмотрим 6 вариантов обвязки оборудования. Но для начала рекомендую посмотреть видеоролик схемы подключения устройства.

Вариант 1 обвязка с трехходовым клапаном

Трехходовой клапан представляет собой переключатель, управляемый термореле. Подключение бойлера косвенного нагрева к газовому котлу: котел с бойлером располагаются непосредственно друг относительно друга на небольшом расстоянии. Во время первого подключения котла весь теплоноситель прогревает бойлер. Весь поток теплоносителя автоматически направляется в контур, где расположена система отопления, до достижения заданных градусов. После чего начинается процесс отбора нагретой воды, температура становится ниже. Автоматика опять посылает сигнал о нагреве БКН. С котлом сразу идет циркуляционный насос вместе с трехходовым клапаном, иначе их придется установить отдельно.

Вариант 2 схема с двумя циркуляционными насосами

Такой выбор удобен, например, когда потребовалась вода с невысокой температурой, не для обогрева. Здесь задействованы два циркуляционных насоса. Один из них должен быть установлен прямо у бойлера, на трубе подачи, а другой на контуре системы отопления. Циркуляционный насос начинает функционировать, когда температура воды ниже заданной. Скорость нагрева растет параллельно с подключением принудительной циркуляции. Таким образом, простые соединительные тройники используются, чтобы обвязать БКН при отсутствии трехходового клапана.

Вариант 3 обвязка с гидравлической стрелкой

Данный вариант актуален для более сложных систем отопления (например, в 2-этажном доме установлены утепленные полы, помимо радиаторной сети) и бойлером с большим объемом. Гидрострелка упрощает нагрев в доме и позволяет не монтировать рециркуляционные насосы на каждое ответвление системы. Каждое ответвление одинаковым сохраняет давление воды, чтобы не было теплового удара. Внешний блок с микропроцессором поможет реализовать данную схему. Он будет отвечать за насосы и их работу и отключит циркуляцию, которая идет через отопительные ответвления системы, при подготовке нагретой воды в БКН. Для наглядности смотрите видео:

Вариант 4 использование рециркуляции теплоносителя

Если есть необходимость постоянного нагрева воды (в случае, если дома есть полотенцесушитель), данный вариант окажется полезным. Если подключить такой контур к отопительной системе, то теплоноситель будет функционировать на постоянной основе, а тот же полотенцесушитель сможет служить в то же время как батарея. Очевидный плюс такого варианта обвязки – вода сразу будет горячей, можно сэкономить время на нагрев.

Однако данный вариант имеет свои минусы. Так, вода из бойлера смешивается, причем постоянно. Если при обычной схеме нагретая вода поднимается в верхний слой, то здесь она постоянно сливается с холодной, из-за чего температура на выходе ниже. К тому же данный метод увеличивает расход топлива, так как подогрев воды идет все время.

На рынке есть модели бойлеров, где рециркуляция заранее встроена, на практике экономичнее обойдется сначала обычный бак, а затем к нему для подключения бойлера тройники.

Вариант 5 система с энергонезависимым котлом

При таком варианте бойлер устанавливается уровнем выше, чем газовый котел вместе с приборами отопления. Эргономичнее считается настенный вариант, который принято размещать минимум 1 м от уровня пола.

Напольный экземпляр так же используется, однако возможности и качество нагрева у него явно ниже. Соответственно, меньше температура нагревания, объем горячей воды (сравнимо с обратным трубопроводом).

Плюс данного варианта в том, что теплоноситель продолжит функционировать даже если электричество не доступно. Циркуляционные насосы, если их подключить, работают в обычном режиме.

Вариант 6 обвязка бкн с двухконтурным котлом

В случае, когда нужно установить бойлер косвенного нагрева к двухконтурному котлу, есть свои особенности. При таком варианте баку нужно непосредственно контактировать с отопительным контуром. Труба, подающая воду, подключается в трубопровод, который идет к системе отопления внутри дома, сразу после выхода из котла с бойлером косвенного нагрева. С помощью электроники настраивают нагрев воды больше 70 ºС. Процесс теплопередачи идет через внутреннюю поверхность нагрева – змеевиков к воде для системы ГВС от нагревающего теплоносителя.

Подходящий режим температуры регулируется термостатом. Он же дает команду запорной арматуре (электроника) на включение, а также отключение.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Как работает бойлер в паре с котлом

Имеется несколько схем подключения БКН к газовому котлу. Они зависят от типа котлоагрегата и его мощности, вида топлива и контуров нагрева. До того как устанавливать в схему ГВС водонагреватель, потребуется выбрать принцип его включения по подающему теплоносителю: с приоритетом или без него.

В первом варианте, обеспечивается скоростной режим подготовке воды в накопительном нагревателе, когда весь теплоноситель из котлоагрегата проходит через змеевик БКН. После достижения установленной температуры ГВС в емкости — 65 С, по сигналу терморегулятора теплоноситель попадает во внутридомовую систему отопления.

Второй вариант реализуется отдельным контуром нагрева котлоагрегата, с расчетным расходом греющей среды через БКН. Он никак не регулируется, работает в вариантах «открыто — закрыто» и не влияет на отопление.

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

Рабочий объем в литрах. При этом термины “общий объем ” и “рабочий объем” различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
Система защиты и регулирования.

Важные особенности

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

2 пользователя – 80 л;
3 пользователя – 100 л;
4 пользователя – 120 л;
5 пользователя – 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением. Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

Как обвязать бойлер

Есть несколько схем обвязки, которые мы приведем ниже. Выбирайте наиболее удобный для вас.

Принудительная циркуляция и трехходовой клапан

Схема подойдет для обвязки одноконтурного или двухконтурного котла с бойлером. Если на данный момент газовый котел уже установлен, расположите БКН рядом. На подачу монтируется насос циркуляции. После чего подключается трехходовой клапан, который управляется термодатчиком.

На входную трубу перед корпусом врезается тройник, к которому подсоединяется шланг для отвода жидкости из теплообменника. Как это работает:

Как только термодатчик сообщает плате управления, что температура снижена, клапан включает теплоноситель водонагревателя. Происходит запуск системы отопления.
Содержимое теплоносителя проходит через теплообменник, в резервуаре нагревается.
Как только нагрев достигает заданной температуры, клапан переключает работу на отопление.

Удобная схема для регулярного использования водонагревателя.

Использование двух насосов

Если монтаж БКН происходит на большом расстоянии от котла или вы редко им пользуетесь, в систему лучше включить насос циркуляции.

Схема подключения к автоматическому котлу:

Один насос монтируется на входном патрубке, а другой — на корпусе отопления. Обвязка выполняется с помощью тройников, без трехходового клапана. Запуском и отключением насосов руководит термостат.

Энергонезависимый котел

Для этой схемы лучше использовать настенные модели, поскольку бойлер должен располагаться выше остальных приборов.

Приоритет обеспечивается большим контуром, который подводится к водонагревателю. Он должен быть на шаг больше, чем тот, который подводится к отопительной системе.

Температуру и переключение потока обеспечивает термостатическая головка с датчиком. На нем устанавливаются желаемые показатели. Если датчик показывает, что в баке холодная вода, нагрев переключается на бойлер — и наоборот.

Применение гидравлического подключения

Подходит для установок с несколькими контурами и большими объемами бака. Подобные схемы применяются в многоквартирных домах, когда помимо отопления нужно обеспечить, например, нагрев полов.

Гидравлический распределитель (гидрострелка) помогает рассредоточить давление так, чтобы избежать теплового удара. Выполнять самостоятельный монтаж рискованно, лучше обратиться к специалисту.

Оборудование рециркуляции

Если вы хотите включить в работу дополнительный прибор обогрева, сушилку для полотенец, нужно организовать подключение так, чтобы в трубах вода постоянно циркулировала. Можно сразу купить прибор с функцией рециркуляции либо включить ее с помощью тройников. Однако такое подключение имеет негативные моменты:

Большой расход электроэнергии, топлива. Проходя через трубы сушилки, вода остывает, поэтому прибор нуждается в более частом включении.
Смешение слоев. При обычной работе горячая жидкость поднимается вверх. Поток, который выходит из труб, перемешивает слои, и на выходе вы получаете жидкость более низкой температуры.

Как подключить бойлер косвенного нагрева к газовому котлу — схема обвязки
