Как сделать простейший резак для пенопласта своими руками: подробная инструкция по изготовлению

Что такое резак для пенопласта?

Резак для пенопласта — специальное приспособление, которое позволяет придавать определенную форму и габариты будущим изделиям из данного материала. Инструмент полезен тем, что резка пенопласта осуществляется без лишних усилий со стороны человека, что исключает какие-либо неровности и шероховатости на его поверхности. При этом не потребуется поиск и приобретение специального пенопласта, поскольку подойдет пенопласт от любой бытовой техники (холодильник, телевизор, стиральная машинка), с которой поставляется в подавляющем большинстве случаев.

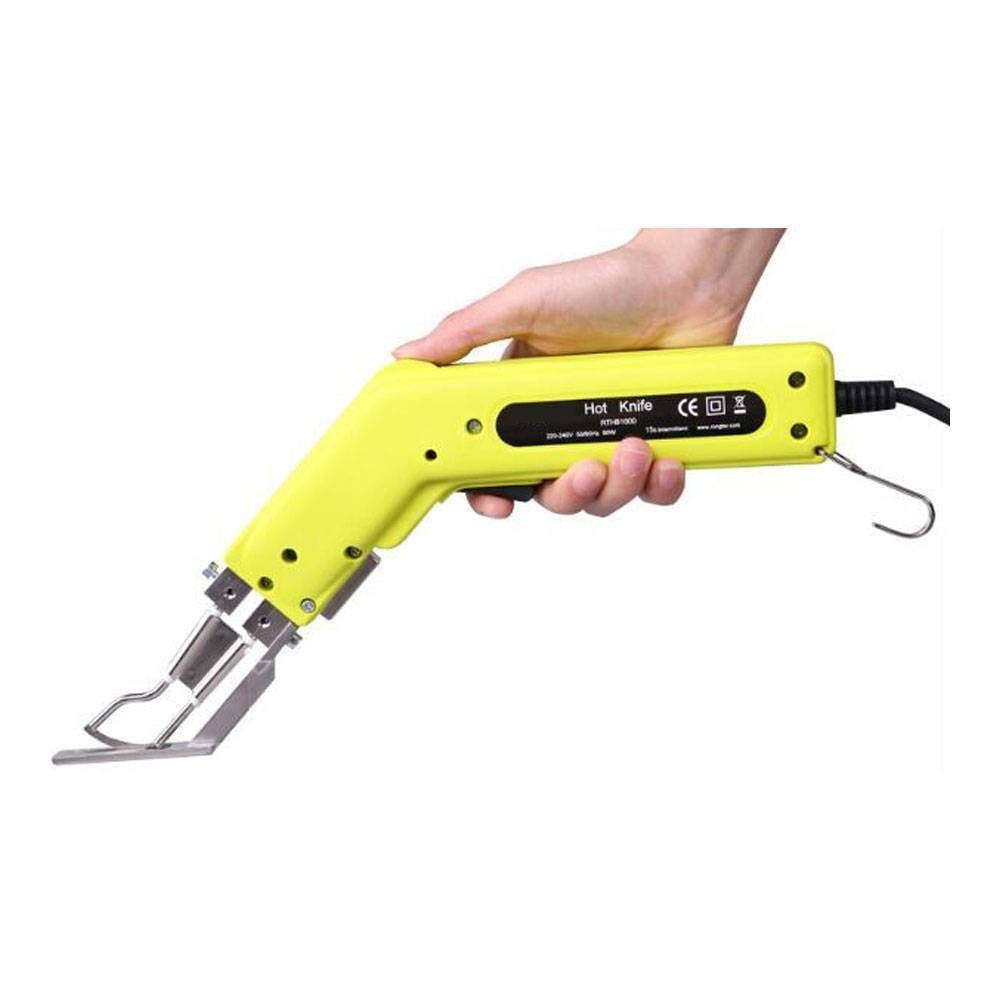

Профессиональное оборудование

Чтобы вырезать деталь нужной формы и размера будет достаточно расчертить на его поверхности, используя стандартные канцелярские принадлежности, места для выреза и отверстий. При этом стоит понять одну простую истину: если работа с пенопластом осуществляется в регулярно, то в таком случае будет желательно приобрести промышленное оборудование для резки. Во всех остальных случаях — подойдет самодельное приспособление.

Какой материал выбрать для резки

Прежде, чем начать работать с материалом, нам нужно узнать, какой бывает пенопласт, какой его вид лучше всего использовать для резки в домашних условиях.

Полистирольный беспрессованный

Это самый обычный и привычный каждому пенопласт, который знаком нам по упаковкам от техники. Материал представляет собой множество небольших белых шариков, которые плотно скреплены между собой, но могут рассоединиться от механического воздействия. Именно он очень широко распространён и чаще всего используется при изготовлении изделий в домашних условиях.

Полистирольный прессованный

Это подобный вид пенопласта, который просто дополнительно прессуется. Из-за этого он имеет гораздо более плотную структуру, его сложнее раскрошить, но и стоит такой материал гораздо дороже, чем его не прессованный аналог. Из-за высокой цены полистирольный прессованный пенопласт не получил большого распространения, но для некоторых изделий его однозначно можно использовать, так как его структура достаточно гладкая.

Полистирольный прессованный пенопласт

Поливинилхлоридный пенопласт

Самый редкий и неиспользуемый вид этого материала, который обладает одним интересным свойством – способность самостоятельно затухать при возгорании. Он не выделяет опасных веществ, но если все-таки загорается, то дым от него очень опасен и может угрожать здоровью.

Приспособления для резки пенопласта своими руками

Материалы домашнего утеплителя всегда доступны в продаже. Клеить пенопласт лучше всего на ровную стену, но при обнаружении выступов придется корректировать форму пенопласта. Резка пенопласта выполняется как покупным оборудованием, так и изготовленным самостоятельно.

Для построения конструкции важно подобрать параметры и чертежи. Тип работ также зависит на конструкцию и ее размеры

Резка пенопласта в домашних условиях осуществляется из подручных средств, главное грамотно подобрать материалы

Важно соблюдать требования техники безопасности, при резке возможно проскальзывание изделия, повреждение конечностей

Резка пенопласта в домашних условиях осуществляется из подручных средств, главное грамотно подобрать материалы

Важно соблюдать требования техники безопасности, при резке возможно проскальзывание изделия, повреждение конечностей

Самодельный термический нож для резки

Корректировать форму изделий утеплителя, вырезать небольшие изделия и заготовки возможно термическим ножом. Для резки пенопласта понадобятся:

• Батарея типа «крона» с выходным напряжением 9 вольт, или совокупность пальчиковых изделий.
• Нихромовая леска растягивается между пластинами, длина не более 10 см.
• Несколькими проводами подключатся концы проводов к батарее.

https://youtube.com/watch?v=1ITR9Sc0DXA

Простейший резак возможно собрать из подручных средств, он поможет снимать фаски углов, выполнять необходимую подгонку деталей из полипропилена. Необходимо установить кнопку питания, которая будет активировать устройство, это делается для удобной, безопасной работы.

Нихромовый резак своими руками

Изготовление своими руками подразумевает наличие определенных средств. Для того, чтобы качественно собрать инструмент для резки пенопласта, понадобятся:

• нихромовая проволока, ее можно приобрести в магазинах радиодеталей необходимого размера;
• понижающий трансформатор на 12 вольт, в качестве него выступает компьютерный блок питания или зарядное устройство АКБ автомобиля;
• длинная спица;
• реостат, дающий возможность регулировать силу тока;
• электрические провода подходящей для соединения длинны.

https://youtube.com/watch?v=DuKzOuVNqHQ

Устройство может быть мобильным или закреплено на столе. Каркас изготавливается из дерева, проволока устанавливается на высоту 10-15 см, на регулировочные винты. Винты, которые осуществляют крепление нихромовой проволоки должны иметь подходящую длину, чтобы регулировать высоту на необходимый уровень. С одной стороны винта подвешивается груз, чтобы натянуть проволоку для прямого уровня отреза.

Воздействие тока приводит к раскалыванию проволоки, пенопласт легко подвергается температурным воздействиям. Края запаиваются, это препятствует распаду структуры материала. Резка пенопласта начинается после появления красного оттенка на проволоке, нет необходимости доводить накаливание до высокого уровня, в этих случаях ширина разреза будет слишком велика.

Нихромовый резак

При выполнении процедуры следует использовать средства индивидуальной защиты, маску, перчатки. В процессе обработки плавлением происходит выделение токсичных паров.

Конструктивные особенности и принцип действия

Струна при нагреве расширяется, прибавляет в длине до 3%, резка провисшим резаком не будет качественной, поэтому к конструкции прибавляется специальный механизм. При действиях с малой частотой возможно применить пружину, она постепенно будет натягивать проволоку до нужного состояния. Массовое использование подразумевает быстрое растягивания, поэтому лучше использовать подвешенный грузик к одной стороне струны.

Конструкция нихромового резака

Устройство для резки пенопласта питается от источников энергии с выходным напряжением от 12 до 36 вольт. Наиболее удачным вариантом можно выделить лабораторный трансформатор. Устройство способно выдерживать высокие нагрузки, производить плавную регулировку выходного напряжения.

Резак для пенопласта своими руками (видео)

Возможно, вы еще не до конца поняли всю прелесть резака для пенопласта. Но ведь именно с его помощью, можно создать неповторимые декорации к празднику, оригинальные украшения для дома и интересные фигурки для ваших детей. При условии, что вы обладаете определенными навыками и инструментами, создание этого прибора займет немного времени, за то результат, который вы будете получать нельзя, измерить ничем.

Пенопласт (экструдированный пенополистирол) используют в качестве теплоизоляции при внешней и внутренней отделке, применяют для упаковки товаров или изготовления сборных конструкций. Материал выпускается в виде листов, которые на месте обрезают и подгоняют под размеры поверхностей. Для быстрой резки пенопласта понадобится специальное приспособление, позволяющее делать прямой или фигурный срез.

Ручная обработка пенопласта возможна в домашних условиях и небольших мастерских с помощью простого прибора, собранного из подручных материалов. Экструдированный пенополистирол отличается достаточно плотной структурой, поэтому резать плиты можно металлическим инструментом
, нагретым до определенной температуры. В качестве режущей поверхности подойдет проволока, подающая электрический ток, с подводом которого и связана основная трудность сборки.

Самостоятельно изготовленный станок позволяет из обычного пенопласта для упаковки получить плитки или бруски подходящей толщины с дальнейшим их применением в тех или иных конструкциях. Таким устройством можно раскраивать еще и поролон или аналогичные материалы, которые нужны для изготовления или ремонта мягкой мебели. Компактные размеры приспособления для резки пенопласта своими руками с помощью нихрома позволяют установить станок в маленькой мастерской или даже на балконе.

Для резки пенопласта в домашних условиях понадобится конструкция, которую можно собрать из простых материалов, доступных в любом строительном магазине. Предварительно нужно определить параметры каждого элемента с учетом размеров плит пенопласта, которые придется обрабатывать. В большинстве случаев достаточно следующих деталей:

1. Основание из плотной фанеры, ДСП или массива. Можно заказать новые детали или использовать элементы старой мебели (двери, стенки, полки). Для работы с пенопластом достаточно основания 400 x 600 мм.
2. Струна или проволока в виде термоножа для пенопласта.
3. Металлические стойки, винты, пружины или обычные гвозди для фиксации проволоки. Высота установки резака зависит от предполагаемой толщины готовых плит.
4. Крепления для деталей на основании. Достаточно нескольких саморезов, которыми фиксируют элементы конструкции.

Преимущества и недостатки

Благодаря термоножу, существенно упрощается создание многослойных изделий.

Его преимущества для рукоделия очевидны:

1. Не надо использовать свечи, ножницы.
2. Срезы получаются без нагара.
3. Высокая скорость разрезания увеличивается.
4. Возможность аккуратного соединения краев материала.
5. Удобство работы, как сидя, так и стоя.
6. Подсветка,
7. Линейка для расчета кроя,
8. Неравномерный температурный режим на разных участках.

К числу недостатков относятся:

1. Затраты на электроэнергию.
2. Неприятный запах от таких материалов, как парча, органза, пластмасса, который провоцирует кашель.
3. Отсутствие сертификатов качества у многих моделей для домашнего применения.

Как сделать электронож для пенопласта своими руками

Пенопласт — универсальный и распространенный материал, который обладает большим количеством полезных свойств. Например, его прекрасные теплоизоляционные свойства известны многим (особенно это касается работников строительных специальностей), что вкупе с доступностью и экологичностью, делает этот материал фактически безальтернативным и незаменимым.

Пенопласт поставляется в виде стандартных заготовок — крупногабаритных плит. По этой причине термонож для пенопласта является необходимым инструментом, поскольку ручная обработка пенопласта — в подавляющем большинстве случаев грозит нарушением структуры материала, что в корне нежелательно.

Терморезак по пенопласту своими руками | BigHandMade

Американский мастер из Портланда изготовил удивительное устройство, способное мастерски обрабатывать куски пенопласта. С его помощью можно создать различные модели и фигурки для настольных игр.

Шаг 1: Материалы

Провод с диаметром 1.3 мм (3.6 м длиной). 2 измерительных линейки. 4 шурупа (см. картинку). Веревка (3.6 м). Реостат с переключателем. Трансформатор на 25 В и 2 А. Струна от электрогитары. Провод со штепселем. 4 коробки от CD (необязательно).

Шаг 2: Инструменты

Нож. Отвертка. Пила. Кабельные стяжки. Изолента. Мультиметр. Вырубные ножницы. Плоскогубцы. Гаечный ключ на 9 мм. Паяльник.

Шаг 3: Рамка

Разрежьте линейку пополам. В каждой половинке сделайте отверстия посередине, а также с 2-х концов (см. фото).

Во второй линейке проделайте отверстия с одного конца и на 15 см справа от этой точки.

Шаг 4: Соединение

Составляем рамку в виде буквы «Н», как показано на фото.

• Шаг 5: Провода
• Зачищаем концы проводов и с помощью шурупов и гаек фиксируем их, ориентируясь на фото 1 и 2.
• Используйте кабельные стяжки, чтобы провода были плотно прижаты к рамке.

Шаг 6: Петля

Продеваем веревку между 2-мя концами линеек, натягивая петлю.

Шаг 7: Струны

Обвязываем концы струны от электрогитары вокруг шурупов и натягиваем ее между ними, используя плоскогубцы. Не следует делать слишком тугое натяжение.

1. Шаг 8: Пересечение
2. Натягиваем веревку крест-накрест, как показано на фото.
3. Заворачиваем гайки на осевых 2-х шурупах гаечным ключом.
4. Шаг 9: Натяжение
5. Отрегулируйте натяжение веревки.
6. Шаг 10: Трансформатор
7. Подсоедините в цепь провода, трансформатор и реостат.
8. Шаг 11: Коробка

Лучше, конечно, подыскать хороший контейнер для трансформатора. Но вполне подойдут и коробки из-под 4-х компакт-дисков, скрепленные скотчем.

• Шаг 12: Подключение
• Устройство следует держать подальше от воспламеняющихся веществ, тканей и ковров.

Переключаем реостат и проверяем с помощью мультиметра, идет ли ток по струне. Она должна нагреваться и остывать за считанные секунды.

1. Шаг 13: Примеры
2. На фото можно увидеть несколько поделок из пенопласта, выполненных при помощи терморезака.

Пошаговая инструкция по самостоятельному изготовлению станка и резке пенопласта

Шаг 1. Заготовка столешницы. В качестве столешницы аппарата для резки пенопласта своими руками, можно взять любой кусок ДСП нужного размера. Поверхность, по которой будет передвигаться пенопласт, должна быть гладкой. В столешнице просверливаются отверстия для стоек. В качестве стоек удобно использовать металлические штыри с резьбой диаметром 10-12 мм. Высота стоек должна соответствовать толщине листов пенопласта плюс запас по высоте. Штырь фиксируется гайками.

Для придания конструкции устойчивости, снизу к столешнице прикрепляются бруски, которые будут так же служить для безопасного прохождения электрического провода.

Шаг 2. Подключение подающих ток проводов. Снизу под столешницей провода подключаются к металлическим стержням-стойкам: провод наматывается на нижний конец штыря и прижимается болтом.

Второй конец проводов должен быть подключен к источнику питания в зависимости от выбранного способа. Самым лучшим соединением будет соединение через вилку, которая будет соединяться с розеткой ЛАТЕРа. Возможно соединение через самозажимные клеммы, а так же при помощи скрутки и пайки. Это зависит от выбранного источника питания.

Шаг 3. Закрепление нихромовой спирали. Нихромовая спираль закрепляется между двумя стойками. С одного конца спирали прикрепляется пружина (их может быть и две).

Пружина нужна для того, чтобы натягивать нихромовую нить во время работы. Дело в том, что при нагреве нихромовая нить удлиняется и провисает. Нить в таком состоянии не даст качественного реза. Поэтому нить закрепляют в изначально напряженном состоянии, так чтоб пружина была слегка растянута.

Для крепления нихромовой нити на штыре используются шайбы с внутренним диаметром немного большим чем диаметр штыря. В шайбе делается небольшое отверстие для крепления самой спирали. Также делается небольшая заточка со стороны внутреннего диаметра для того, чтоб шайба могла фиксироваться на резьбе штыря.

В одну шайбу вставляют пружину с прикрепленной к ней спиралью и одевают её на первый штырь. Вторую шайбу надевают на второй штырь и в просверленное отверстие продевают нихромовую спираль. Далее её натягивают так, чтоб пружина растянулась, и фиксируют.

Шаг 4. Резка пенопласта. Чтобы распустить лист пенопласта на два листа заданного размера, спираль выставляют на нужную высоту. Необходимое расстояние отмеряют линейкой.

Затем станок подключают к источнику питания. Нить нагревается и теперь можно резать пенопласт, плавно продвигая его вперед по столешницы.

Скорость резки зависит от температуры накаливания нити, что в свою очередь зависит от поданного напряжения и толщины самой нити. Не стоит стараться подать больше напряжение, чтобы достичь большой скорости, т.к. это может привести к быстрому перегоранию нити. Здесь опытным путем должен быть подобран баланс между напряжением, толщиной и длиной нити. Нить не должна перекаляться во время работы. При разогреве она становится красного или алого цвета. Но она не должна становиться белой – это говорит о перегреве нити и о том, что напряжение желательно снизить, иначе в таком режиме нить долго не прослужит. Конечно же, плавная регулировка легко делается, если есть в наличии ЛАТЕР. Но если его нет, то лабораторный блок питания можно сделать и из компьютерного блока питания, на видео ниже есть больше информации. После того как вы своими руками сделали этот станок для резки пенопласта, нужно убедиться, что аппарат безопасный.

Шаг 4. Резка пенопласта под углом. Иногда возникает необходимость разрезать пенопласт таким образом, чтоб одна сторона была выше, а другая ниже.

Для этого спираль выставляется под уклоном с нужными параметрами. Таким образом можно получить листы пенопласта различного сечения.

Полезное видео

Рекомендуем вам еще:

Пошаговая инструкция по изготовлению резака

Для начала нужно определиться с инструментами и материалами, которые понадобятся нам для создания резака. Список обязательных материалов включает в себя:

1. Лист ДСП или другое плотное основание, размером приблизительно 600 на 400 миллиметров. Размер можно менять, он будет зависеть от размера листов, с которыми вы собираетесь работать.
2. Ровная деревянная рейка, длиной около метра.
3. Материал для ножек: 4 пробки от пластиковых бутылок, кусок рейки или другого материала.
4. Нихромовая проволока, диаметром приблизительно 0.4 миллиметра. Нужно около половины метра, но лучше купить с запасом.
5. Пружина на растяжение. Именно на растяжение, а не на сжатие. Такую пружину можно найти далеко не везде.
6. 10-15 шурупов.
7. Провода, крокодилы для их крепления.
8. Блоки питания от компьютера и кабель для него.

Теперь перейдем к инструментам, которые понадобятся нам для изготовления и сборки конструкции. К ним относятся:

1. Дрель или шуруповерт;
2. Лобзик или ножовка по дереву;
3. Отвертка;
4. Плоскогубцы;
5. Сверло под диаметр шурупа.

Терморезка для лент — преимущества и недостатки, как сделать, где купить

Терморезка или термонож в последние несколько лет стал незаменимым инструментом рукодельниц, работающих с лентами, фетром, фоамираном. Что представляет собой термонож? Это электроинструмент, способный нагревать натянутую нихромовую проволоку, которая позволяет легко, быстро и ровно нарезать ленту, фетр, фоамиран и даже пенопласт.

Преимущества и недостатки горячего ножа

Горячий нож активно используется мастерицами в технике канзаши. Он нарезает и одновременно запаивает ленту в один или несколько слоев. С его помощью можно нарезать ленту на квадраты, сделать лепестки с ровными срезами, без использования свечи и ножниц. Края ленты обработанные терморезкой остаются ровные, без черного нагара, как это бывает со свечой.

Термонож существенно упрощает создание многослойных лепестков. С его помощью можно легко создать лепесток из 10 более слоев ленты.

Терморезка используется не только для лент, но и других синтетических материалов. К примеру, используя терморезку можно нарезать фетровые кружки, которые в канзаши используются как основа для украшений.

Это можно легко сделать используя металлический шаблон нужного диаметра. Фетр режется так же легко, как и лента.

Так же, термоножом можно вырезать любой предмет по шаблону из фоамирана или разрезать пенопластовую заготовку.

Преимущества терморезки очевидны:

1. Нет необходимости использовать свечу и ножницы – термонож обрезает и оплавляет одновременно.
2. Срезы на лепестках получаются ровными, без черного нагара.
3. Скорость нарезки ленточек или создания лепестков канзаши, существенно увеличивается.
4. Идеально подходит для создания многослойных лепестков.

Следует отметить и недостатки горячего ножа:

1. Расход электроэнергии.
2. Некоторые материалы, например, органза и парчовая ленты, при резке их на термоноже, оставляют специфический запах, который может спровоцировать реакцию в виде кашля.
3. Не все виды лепестков можно сделать. Некоторые виды лепестков для цветов, можно создать только используя открытый огонь.
4. Частное производство. Как правило, терморезки производят частные мастера, соответственно, эти приборы не проходят сертификацию, на них не предоставляется официальная гарантия, претензии по качеству придется предъявлять обычному человеку, а не организации, факт покупки не доказать.

Как сделать терморезку для лент своими руками

Собрать термонож для резки лент можно и своими руками, ну или руками мужа. В интернете размещены десятки видео о том как самому сделать терморезку для канзаши. В большинстве случаев требуется не так много деталей – блок питания от компьютера, провод, желательно с диммером для регулирования температуры нагрева проволоки, нихромовая проволока, 2 болта и гайки.

Где купить терморезку для лент

В случае если собрать терморезак, возможности у вас нет, то отнеситесь к его приобретению ответственно, а именно:

Купить терморезку можно в нашей группе в ВКонтакте — «Канзаши клуб». Все выше перечисленные вопросы мы уже задали производителю, который собирает термоножи и его ответы устроили и нас, и наших клиентов.

Не стоит забывать о том что резка ленты горячим ножом требует соблюдения техники безопасности:

1. рядом с работающей  терморезкой не должны находиться быстровоспламеняющиеся предметы;
2. поверхность аппарата следует поддерживать в чистоте, особенно если сверху есть отверстие для вентиляции в которое могут попадать остатки лент;
3. Резать ленту следует используя металлические шаблоны или пинцет, в противном случае можно получить ожог;
4. Термонож следует выключать через 20 – 30 минут непрерывной работы. Дать ему немного остыть.

Если у вас остались вопросы или пожелания, пишите в х под постом, я с удовольствием отвечу.

Основные методы резки пенопласта

Наиболее лучшим вариантом теплоизоляции строения является пенопласт. Обычно для этих целей выбирают не плотную структуру, ввиду низкой стоимости. Это доставляет неудобства при резке, структура ячеек сыпется, а при небольшом усилии можно сломать конструкцию руками. Инструмент для резки пенопласта имеет различные модификации, продаются готовые варианты, также можно изготовить конструкцию своими руками.

Важно понимать, что структура пенопласта категорично относится на воздействие некоторых жидкостей. Ацетон или бензин разрушает структуру пенопласта, изделие придется изготавливать заново. Режимы температурной эксплуатации составляют не более 50 °

Режимы температурной эксплуатации составляют не более 50 °.

Резка пенопласта в домашних условиях выполняется многими подручными инструментами. К примеру, при работе с маленькими заготовками самым простым способом является использование канцелярского ножа. Процесс происходит неточно, т.к. лезвие быстро тупится, для более качественной обработки нож возможно подогреть.

Каждое из приспособлений имеет преимущества и недостатки, перед резкой своими руками важно отметить характеристики пенопласта, подобрать инструмент для резки пенопласта по размеру

Ручной станок для фигурной резки пенопласта

1. В хозяйственных магазинах можно приобрести специальный инструмент – нож с нагревающимся лезвием. Работы данным приспособлением производятся от себя, во избежание соскальзывания и травматизма. Основные недостатки режущего ножа, что им можно обрезать материал определенной толщины, для ровной работы нужно грамотно разметить изделие, потратить на это время.
2. Разновидностью нагревающегося ножа может быть паяльник со специальной насадкой. Отличается более высокой температурой нагрева, при работах необходимо быть осторожным, расплавленная капля при попадании на кожный покров не доставляет радостных ощущений.
3. Сапожный нож для резки пенопласта используется с длинным лезвием до 40 см. Кончик ножа остается тупым, а широкое лезвие должно быть идеально заточено. Корректировку и заточку производят каждые 2 метра отрезанного изделия. Процесс будет сопровождаться визгом, можно исключить неприятные звуки применением наушников.
4. Более толстые изделия можно разрезать ножовкой по дереву с мелкими зубчиками. Чем меньше уровень зубьев, тем лучше качество выходной детали, однако задиры и скосы все равно будут присутствовать. Способ не требует приложения особых изделий, зачастую применяется при длинных прямолинейных разрезах пенопласта.
5. Наиболее популярным способом является резка пенопласта струной. Производительность данного метода приравнивается к промышленному оборудованию, достаточно соорудить небольшую конструкцию. Струна применяется при работе с пенопластом различной зернистости и плотности.

Некоторые случаи, за неимением ни одного из вышеперечисленных из режущих инструментов требует вмешательства электротехники. Болгарка используется с диском минимальной толщины. Работа подразумевает наличие повышенного шума, мусора от частиц пенопласта по всей территории.

Процессы работ утепления одного жилого помещения могут быть выполнены инструментом ручного типа. Проволока для воздействия на пенопласт используется на специальном стенде, предварительно подготовленным. Конструкция состоит из нихромовой проволоки, легко изготавливается своими руками. Схема подключения состоит из двух креплений, груза для натяжения и питания к сети. В тех случаях, когда объемы производства повышены используются специальные станки для обработки пенопласта.

Резак для пенопласта: терморезак своими руками

Самодельные приспособления для резки пенопласта

• Блок питания для самодельных терморезаков
• Самодельный резак для работы с плоскими листами пенопласта
• Самодельный терморезак для фигурной резки
• Самодельный терморезак из паяльника

Пенопласт — легкий, технологичный и долговечный материал, обладающий к тому же низкой теплопроводностью, является находкой для строителя или домашнего мастера.

Его можно использовать не только в качестве утеплителя, но и как конструкционный материал для формирования самых различных моделей, заготовок, форм и т.д.

Но выпускается пенопласт в виде довольно крупных блоков, при резке которых ножом или пилой материал крошится вследствие разрушения его структуры.

Рисунок 1 — Схема регулируемого источника питания.

Электрический резак для пенопласта, рабочий элемент которого обычно представляет собой нихромовую проволоку, нагретую до температуры в несколько сот градусов, режет пенопласт аккуратно, ровно и без крошек. Происходит это потому, что при контакте с нагретой проволокой пенопласт мгновенно плавится, образуя прочный спекшийся срез.

В этой статье можно познакомиться с конструкциями самодельных резаков для пенопласта самого различного назначения.

Блок питания для самодельных терморезаков

Рисунок 2 — Схема резака, позволяющего нарезать плоские листы из блока пенопласта.

Мощность, рассеиваемая на нихромовой проволоке при данной температуре нагрева, зависит от ее длины и площади поперечного сечения. Лучше, если проволока будет достаточно тонкой (0,1-0,2 мм).

Ее сопротивление в холодном состоянии порядка нескольких ом. Рабочая температура соответствует началу покраснения проволоки.

При длине проволоки 50 см на ней рассеивается около 50 Вт мощности при токе порядка 5 А.

Если резак для пенопласта используется лишь эпизодически, можно использовать в качестве источника тока батарею аккумуляторов. Иногда это даже удобнее, а с точки зрения безопасности лучше, чем использование сетевого источника питания. Накал нити можно регулировать, меняя число аккумуляторов, включенных последовательно.

Но при систематической работе с резаками универсальный сетевой источник питания предпочтительнее. Такой источник нетрудно изготовить своими руками. Его основа — понижающий трансформатор, рассчитанный на мощность не ниже 100 Вт, имеющий вторичную обмотку, рассчитанную на напряжение 15 В. Диаметр провода, которым она намотана, должен быть не менее 1,5 мм.

Для плавного изменения силы тока можно, конечно, применить подходящий реостат или изготовить вторичную обмотку с отводами и поставить переключатель.

Но самый удобный вариант — применение автотрансформатора с плавной регулировкой выходного напряжения (ЛАТРа), к выходу которого подключается понижающий трансформатор.

Схема такого регулируемого источника питания приведена на рис. 1. Здесь Т1 — ЛАТР, а Т2 — понижающий трансформатор.

Устройства для резки

Разрезание материала на мелкие детали выглядит очень просто. Но на самом деле, делая эту работу, нужно придерживаться некоторых нюансов и знать определенные хитрости. Соблюдение всех правил поможет быстро и качественно обработать материал.

Какое приспособление разрезает пенопласт лучше других? Есть несколько инструментов, с помощью которых можно формировать детали:

Ножовка по дереву. Длинный прямой разрез легко сделать ножовкой по дереву. Насколько точным и равномерным получится разрез, зависит от размера зубцов: чем тоньше зубья, тем качественнее разрез. Работать с инструментом легко и быстро, без травматизма. Подходит для резки материала толщиной свыше 80 см.
Струна. Инструмент обеспечивает быструю и точную резку материала. Его часто используют домашние мастера.
Паяльник. Этот инструмент используют, когда необходимо сделать высокоточную нарезку. Паяльник оборудован ножевой насадкой, которая нагревается при включении. Деталь закрепляют и медленно разрезают плавными движениями

Работу проводят с особой осторожностью, так как пенопласт плавится и капает под воздействием горячего ножа.
Нож с насадкой. Детали небольших размеров можно разрезать острым ножом

Но его конец оборудуют резиновой насадкой. Детали из пенопласта надежно фиксируют в тиски, а затем разрезают. Иногда во время резки нож соскальзывает. Чтобы избежать травмы, движения ножа делают «от себя».
Канцелярский ножик. Плавное разрезание пенопласта можно сделать, если нагреть канцелярский ножик. Недостаток инструмента в том, что он быстро затупляется. Его используют для резки тонкого материала.

Поэтапное изготовление плита из пенополистирола из средств находящихся под рукой

В процессе изготовления электроинструментов для нарезания пенополистирола можно применять очень разнообразные детали и устройства. К примеру, термонож можно создать из паяльника, плита из пенополистирола и/или старого (ненужного) лобзика. Рассмотрим пять главных шагов, важных для этого:

Вначале необходимо сделать втулку — ключевой и сложный, по собственному строению, компонент. Взятую пластину необходимо согнуть и выточить, после этого бережно сделать отверстие, в какое будет вмонтирована нить. После этого необходимо удалить провод, ведущий к отверстию, а после — отыскать подходящие разъемы и бережно припаять их в область разрыва

Важно, чтобы все последующие работы при помощи готового резака проводились с изолированными проводами. После — подсоединяем терморезак

Устаревший лобзик нужно разрезать на 2 половины

В верхнюю его часть устанавливаем на винты пластину-лапку, которую необходимо было приготовить заблаговременно. А при помощи шурупов нижнюю часть объединяем с основанием. Помещаем втулку в лапку. Отмечаем точку под отверстием втулки из отверстия по угольнику (либо по отвесу). Создаем отверстие в основании диаметром 5 мм. Расправляем нихромовый провод. Вначале включаем на полную мощность выжигатель и его проводами касаемся нихромового провода

При этом важно, чтобы расстояние между проводами равнялось высоте прибора. При этом, если прибор гудит или издает странные звуки, а нить не нагревается (это считается следствием недостаточного сопротивления), то необходимо найти проволоку меньшей толщины

Читать также: Уголок равнополочный размеры таблица

Как резать пенопласт дома, горячий нож для резки пенопласта, режем клинышки из ППС-16Ф

Всем привет. Мама занимается рукоделием, в основном делает всякие штуки из атласных лент. Т.к. при обрезании подобных лент остаются торчащие нитки на концах, то требуется оплавлять их пламенем. Ко дню матери было решено сделать термонож, дабы упростить работу. Подобных постов на пикабу не нашел, поэтому решил написать сам. В инете можно найти информацию, как делается данный прибор, но в основном его делают из блока питания от компа. Думаю, вряд ли у каждого человека валяется дома рабочий блок питания, а покупать даже с рук нецелесообразно. К тому же габариты получаются весомые. В моем случае вместо бп я применил понижающий трансформатор, чтобы на выходе напряжение составляло 12 В и мощность 50-70 Вт. Для изготовления термоножа понадобятся: – корпус (его я сделал из ДСП от старого ящика. Можно использовать любой материал, не проводящий электрический ток); – трансформатор (на выходе 12 В, 50-70 Вт); – два болта, 4 шайбы, 6 гаек (в моем случае использовались болты резьбой М12 и длиной 10 см); – выключатель; – нихромовая нить (в моем случае сечение нити 0.3 мм); – соединительный кабель; – вилка.

Собрал свой корпус

Просверлил необходимые отверстия для болтов и выключателя (выключатель встал намертво, поэтому фото с ним :D). Также просверлил вентиляционные отверстия снизу, но точно не знаю нужны ли они вообще.

Гайками крепим болты с шайбами к корпусу.

Выход трансформатора соединяем с болтами.

Выключатель и вход трансформатора подключаем к сети 220 В. Один из контактов выключателя отвечает за включение светодиода в самом выключателе. Схема подключения данного выключения представлена ниже.

Переворачиваем наш корпус и натягиваем нихромовую нить.

Включаем в сеть и вуаля.

Видео прилагается. Атласные ленты режет на ура. Но неудобно снимать видео одной рукой и резать ленту, поэтому на видео пенопласт, с которым нож тоже справляется отлично.

Резка канцелярским ножом

Даже дома у настоящего мастера нарезка пенопласта не сможет вызвать проблем. Для этого вполне достаточно иметь при себе канцелярский нож

Важно чтобы его лезвие было достаточно острым. Благодаря этому удается свести к минимуму вероятность появления отходов

При отсутствии острого ножа его вполне может заменить обычная пила или ножовка. Следует выбирать инструмент с коротким зубом. Благодаря этому итоговая поверхность не будет шероховатой.

На сегодняшний день в любом строительном магазине можно найти специальное полотно для резки пенопласта. При его воздействии на материал будет образована лишь мелкая пыль.

Конструктивные особенности и принцип действия

Даже несмотря на то, что станки существуют в самых различных модификациях, принцип действия у всех них в общих чертах один и тот же. Накаленная до высокой температуры кромка проходит через слой пенопласта в требуемом направлении наподобие горячего ножа через масло. В качестве такой кромки в большинстве случаев используется леска. В самых простых моделях имеется всего одна такая нагревающаяся нить, в то время как в более продвинутых приборов их может быть сразу несколько (до шести струн).

В качестве примера: станок СРП, который также используется для резки описываемого материала, оснащается струнами длиной свыше 2-х метров, а за один заход сможет разрезать порядка 12 пог. метров материала.
