Давление в гидробаке системы отопления

Устройство гидроаккумулятора и его составляющие

Для начала работы устройства, требуется погружение насоса (причем он может быть погружного или поверхностного типа) в воду, с сохранением конкретного уровня давления, подаваемого в эластичный мембранный бак.

Гидробаки имеют определенный принцип работы, однако конструкция будет правильно функционировать в том случае, если:

• При установке использовалась инструкция;
• Все тщательно загерметизировано;
• Изделие полностью соответствует ГОСТ стандарту по своему качеству.

Происходит расширение емкости и повышение давления воздуха, расположенного в пространстве между полостью мембраны и внутренней частью бакового корпуса. Повышение давления способствует отключению реле, за счет которого работает насос, а в это время происходит поступление воды по точкам раздачи, установленным в доме.

Это значит, снижается давление воздуха, и реле снова включается для набора, но происходит это на определенном уровне, установленным производителем. После включения происходит повторение цикла заново до следующего блокирования насоса.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти вполовину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Какое давление должно быть в демпфере

Сначала надо вычислить статическое давление водяного столба в неработающей теплосистеме. Считается, что на 1 м водяного столба приходится 0,1 Бар. Если знать высоту от гидробака до самой высокой точки отопительной системы в здании, можно все подсчитать. Допустим, оно равно 11 м. Значит, искомый показатель будет 0,1х11 = 1,1 бар.

Затем вычисляем давление в демпфере по формуле:

Ро = Рст+ 0,2 Бар

Где Ро – искомый показатель.

Рст- давление водяного столба.

1,1+ 0,2 =1,3 Бар.

Получаем ответ: качать газовую подушку демпфера нужно до 1,3 Бар.

Повышенное давление в гидробаке неработающей теплосистемы предохраняет его от заливания жидкости внутрь. Холодная вода или незамерзающий раствор не могут продавить мембрану, поэтому остаются в трубах. Образуется резервный объем, который пока заполняет газ. После включения отопления его место займет образовавшийся лишний объем жидкости.

Когда включается котел, в системе создается рабочее давление, которое доходит до 2 Бар и более. Теперь оно выше, чем в гидробаке, поэтому нагретый теплоноситель легко сдвигает мембрану и занимает освободившееся пространство.

Особенности подключения гидробака к водопроводной системе

Гидроаккумулятор представляет собой не просто емкость, наполненную водой. Это устройство специального назначения, выполняющее особую функцию в системе водоснабжения. По этой причине установка оборудования может показаться достаточно сложной.

Очень важно при решении задачи, как подключить гидроаккумулятор к скважине, учитывать факторы вибрации и шума. Поэтому для фиксации на полу используют специальные резиновые прокладки, для крепления к трубопроводу – резиновые переходники

Кроме того важно понимать, что на выходе диаметр подводки может быть намного меньше.

Заполнять новый бак нужно с максимальной осторожностью, стараясь не подавать воду под сильным напором. Если бак после изготовления долгое время не используется, то мембрана может слежаться

Сильный напор или резкая подача воды может стать причиной повреждения мембраны или ее полного выхода из строя. Специалисты рекомендуют перед заполнением стравить из груши весь воздух, что поможет избежать неприятностей при закачивании воды в гидроаккумулятор.

Выбирая, где ставить гидроаккумулятор в системе водоснабжения, необходимо обеспечить свободный доступ к любой части.

Подключение гидроаккумулятора к системе водоснабжения выполняется по определенной схеме:

• Через фундамент или цоколь в дом заводят водопроводную трубу.
• Вводят силовой кабель для подключения насосного оборудования.
• Собирают отдельные элементы в одну линию.
• Выполняют настройку гидробака.
• Присоединяют устройство к общей системе водоснабжения.
• При необходимости использования двух гидроаккумуляторов в системе водоснабжения устанавливают дополнительно устройство в кессоне.
• Подключают манометр ко второму устройству.
• Если предполагается пользоваться водопроводной веткой для полива насаждений, то выполняют монтаж обратного клапана и сливного крана.

Методы подключения и настройка гидроаккумулятора

В какой части системы устанавливается и как подключить гидроаккумулятор к насосной станции

Образец с поверхностным насосом в приямке скважины

При стандартной схеме, где вода поступает, например, из колодца или не глубокой скважины мощности обычного насоса вполне хватит для подачи воды даже на второй или третий этаж. В таком случае система не вызывает затруднений и гидроприбор устанавливается в помещении.

Пример простой схемы водоснабжения от глубинного насоса

Что потребуется для сборки всей группы гидроаккумулятора

В группу гидробака, помимо реле давления, входит манометр.

Прибор для измерения давления в трубопроводе

Для удобства соединения всех составляющих используется пятивыводной штуцер.

Пятивыводной кран для гидробака

При сборке всей группы рекомендуется использовать краны «американки». Для беспрепятственного снятия и замены любого устройства при поломке. То есть, на отвод к аккумулятору, на трубу, ведущую к насосу и на разводку к потребителям. Если вы соберете группу без «американок», при незначительной поломке или замене мембраны, например, вам придется сливать воду со всей системы.

Кран Американка позволяющий отсечь систему от любой составляющей

Как выбрать гидроаккумулятор

Когда дело доходит до выбора, то тут появляются мысли, а не сделать ли гидроаккумулятор для отопления своими руками. По сути никакой сложности в этом нет, по крайней мере, если вы не собираетесь монтировать в него дополнительные контуры низкотемпературного отопления и ГВС, а также электрический подогрев. Главное, чтобы емкость была герметичной и по возможности утепленной. Слой утепления уменьшит теплопотери, что увеличит эффективность теплоаккумулятора. Ниже представлена самая простая конструкция теплоаккумулятора:

Самая примитивная схема гидроаккумулятора

Форма бака может быть любой, если в контуре давление не превышает трёх атмосфер. А в автономной системе обогрева это условие соблюдается. Давление в гидроаккумуляторе системы отопления такое же, как и во всем контуре. Даже автоматические аварийные клапаны рассчитаны на такое давление. Поэтому форма больше зависит от того, куда вы его поставите. В общем, как удобно, так и делайте.

Можно добавить контур ГВС. Для этого в верхней части резервуара нужно вварить два патрубка. К ним изнутри крепится спираль, по которой будет циркулировать вода. Спираль обязательно должна быть в верхней части, так как там теплее. Схема приблизительно такая:

Схема гидроаккумулятора с контуром ГВС

Чем длиннее трубку вы вставите на подогрев воды для хозяйственных нужд, тем больше она прогреется. Преимущество самодельной буферной емкости в том, что вы ее всегда можете усовершенствовать, например, добавить еще тэны подогрева, которые будут работать от сети или же от солнечных батарей. В таком случае тэны лучше размещать в нескольких местах. Такое расположение дополнительных нагревателей позволяет более равномерно распределить температуру в резервуаре.

Гидроаккумулятор с контуром ГВС и ТЭНами подогрева

Если же вы склоняетесь к покупке серийной модели, то все что нужно будет сделать это:

• определится с количеством опций;
• сделать расчет гидроаккумулятора системы отопления;
• выбрать производителя.

Как понимаете, все эти факторы влияют на стоимость буферной емкости

Цены скажем недешевые, поэтому правильное определение вместительности очень важно. Нужно понимать, что объем гидроаккумулятора для системы отопления увеличит общий объём воды в системе,  а это потребует большее количество энергии для ее нагревания

Соответственно котел должен быть более мощным. Поэтому рассчитанную мощность котла нужно увеличить хотя бы вполовину. Только это позволит вам поставить резервуар приемлемого размера.

Делайте расчет гидроаккумулятора для отопления так, чтобы на один метр отапливаемого помещения приходилось четыре литра. Такое соотношение даст вам возможность уменьшить количество загрузок топлива, так что эффект будет ощутимым. Если взять меньший резервуар, то его действие будет несущественным, и проделывать столько работы из-за этого нет смысла. Кто-то подумает если ставить, так уж чтобы наверняка, но в этой ситуации нужно быть сдержанными. Следует правильно оценить возможности вашего нагревателя, перед тем как рассчитать гидроаккумулятор для отопления.

Открытый бачок

Все излишки в системе постепенно выталкиваются в это приспособление, поэтому зачастую их устанавливают в самой высокой точке постройки, часто я видел такое оборудование на крыше, они были утеплены специальными материалами.

Несколько сотен грамм в небольшой схеме отопления могут привести к значительным поломкам, выдавливаются прокладки, нарушается целостность труб. Поэтому без таких агрегатов обеспечить действенный и безопасный процесс не получится.

Устройство и принцип работы

Подобные модели достаточно просты в изготовлении, чем мембранные баки, их зачастую конструируют самостоятельно, для этого нужен металл и навыки в сварном деле. Если сказать проще, то для реализации задуманного можно использовать даже пустую канистру, необходимо лишь правильно подвести трубопровод, и обеспечить герметичность соединений.

Принцип действия также незамысловат, в процессе расширения лишний теплоноситель заполняет резервуар, а после остывания возвращается в систему.

Как рассчитать объем

Поскольку жидкость контактирует с воздухом, она будет постепенно испаряться, без участия человека устранить все нюансы процессов не получится. Для просчета объема существуют специальные формулы, используя их, можно достаточно быстро и точно вычислить нужный размер открытого расширительного бака. Изначально находится увеличение жидкости при повышении температуры, а затем эти показатели округляются в большую сторону.

Подключение

Благодаря доступности такие приспособления пользуются спросом на протяжении многих лет, их устанавливают зачастую на крышах частных домов. Существуют самодельные конструкции как прямого, так горизонтального строения. Они могут располагаться в стоячем положении или крепиться к дымоходной трубе для беспрепятственного ремонта.

Не исключается вынос агрегата в жилые помещения, найти верхнюю точку можно достаточно просто, но я не считаю это решение максимально эстетичным для интерьера комнаты, такие манипуляции лучше производить исключительно в бытовых помещениях.

Предназначение оборудования

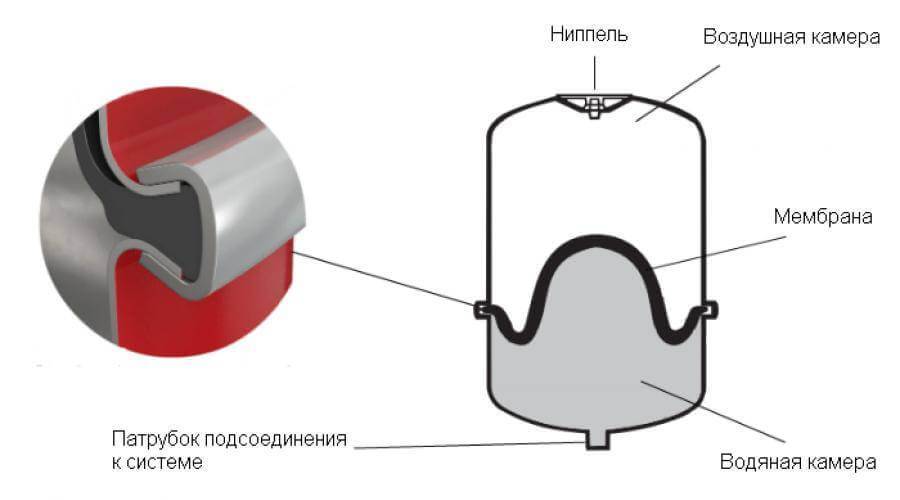

Конструкция расширительного бака

Расширительный бак используется в системе отопления частных домов. Его функциональные обязанности – компенсация расширения воды или другого теплоносителя. Жидкость, закаченная в отопление дома, при нагреве начинает расширяться в объеме, создавая повышенное давление. Чтобы не разорвать элементы сети, устанавливается расширительный бак, куда собираются излишки объема нагретой воды.

Гидроакуммулятор – элемент водопроводной системы частного дома. Его функциональное назначение – создать внутри сети давление, когда насосная установка не работает.

Резервуары окрашиваются в разные цвета: расширительный бак в красный, гидроаккумулятор в синий.

Почему падает давление в системе отопления

Причины такого явления могут быть самыми разными:

• Воздушные пробки – проблема часто возникает в самом начале эксплуатации. От нее  избавит установка воздухоотводчиков. Воздух через них постепенно выйдет сам.
• Неисправности в мембранном баке – неправильно выставленное давление, прорывы мембраны, дефекты ниппеля. В результате давление внутри бака падает, и он полностью заполняется теплоносителем. Нужно подкачать воздушную подушку в гидробаке, а если проблема не исчезает, провести ремонт  демпфера.
• Неправильная работа котла – здесь надо вызывать специалистов, обслуживающих газовые сети. Самостоятельно ремонтировать котлоагрегат нельзя.
• Проблемы с насосом – если он плохо качает, лучше обратиться к специалистам, занимающимся ремонтом насосного  оборудования.
• Течь – чтобы обнаружить место протекания, нужно осмотреть всю систему – трубы, радиаторы отопления, расширительный бак. Протекающие места – отремонтировать.

В чем различия

Сейчас вкратце я опишу процессы работы в каждом устройстве, чтобы вы поняли в чем отличия в работе.

Как работает расширительный бак

Емкости, которые люди привыкли видеть в красном цвете, предназначены для устранения негативного влияния после нагрева теплоносителя, что приводит к увеличению давления в системе. Поскольку работа котла предполагает закрытый тип разводки без такого оборудования не обойтись, лишней жидкости некуда деться, и ее выталкивает в специально отведенный резервуар в расширительном баке.

Излишек появляется после нагрева любого теплоносителя, приведу пример на обычной воде, коэффициент ее расширения равен 0,3% на каждые 10 градусов набранной температуры. Жидкость по сравнению с газом не обладает какими-либо особыми свойствами сжатия, это обусловлено высокой плотностью.

Единственным выходом из системы может быть только ее разрыв, чего допускать нельзя. Чтобы избежать этих неловких ситуаций, специалисты разработали довольно практичное и безопасное устройство, но для его корректной работы нужна настройка.

Как работает гидроаккумулятор

Гидроаккумулятор, в отличие от бака работает непосредственно в системе водоснабжения и является ее неотъемлемой частью. Предназначение у двух типов оборудований одно, но сфера действия несколько отличается.

У этого вида агрегата мембрана грушевидная, она будет заполняться до тех пор, пока последний воздух давление практически полностью не уравновесит. Сам элемент изготовлен из пищевой резины, поскольку жидкость должна оставаться пригодной для применения, а за счет особой формы вода не соприкасается с металлом.

Расширительный бак также имеет мембрану, но ее расположение несколько отличается, она делит резервуар на две части. В одной из них находится теплоноситель, а другая заполнена газом или воздухом.

Если сравнивать два вида изделий, то у них я вижу сходства в поддержании нужного количества воды для пользователя, защиту от гидроударов и повышенного давления.

Ведь при каждом резком включении и выключении насоса от этого момента не избавиться. От гидроаккумулятора ожидается, что он какое-то время будет отдавать жидкость на краны без падения напора, чем существенно облегчит работу насосу, продлевая ему срок службы.

Для чего он нужен

Установка, чаще всего, применяется для нужд водоснабжения.

Но не менее актуальным, считается использование гидроаккумулятора для отопительных систем (как выгнать воздушную пробку).

Этот механизм служит для того, чтобы принимать на себя лишний объем жидкой субстанции и, тем самым, снижать избыточное давление в магистрали, а при необходимости, возвращать воду назад, в систему, для поддержания оптимального напора рабочей среды.

На самом деле, цели три, и все они между собой взаимосвязаны:

• Возможность накапливать необходимый для нормальной работы отопительной системы объем жидкости.
• Аккумулируя воду, реквизировать лишнее давление.
• Подавление гидроударов в системе отопления (как стравить воздух через кран Маевского написано здесь).
  Именно по этой причине даже у самых незначительных по объему приспособлений довольно большая резьба.

Благодаря конструктивным возможностям гидроаккумулятора (расширительного бачка), можно, в автоматическом режиме, нормализовать величины давления теплоносителя, в случае изменения температурных показателей.

Как выбрать гидроаккумулятор для отопления

Гидроаккумуляторы различаются по типу, они могут быть закрытыми и открытыми. Открытый используется редко из-за требовательности к обслуживанию и некоторых других недостатков при эксплуатации. Закрытый тип гидроаккумулятора устанавливаются в аналогичных системах. Такой бак представляет собой овальный, круглый железный баллон с камерой (резиновой) внутри.

Расширительный бак

При незначительном количестве воды в отопительной системе, берётся бак с мембранным сосудом внутри. Чем больше объём бака, тем выше стоимость. Цена также зависит напрямую от марки и конструктивных особенностей. Для небольших домов нужен сравнительно небольшой гидроаккумулятор.

Перед покупкой расширительного бачка стоит произвести расчёт нужного объёма для него. При монтаже после насоса для водоподачи ставить гидроаккумулятор нельзя, иначе могут возникнуть резкие перепады давления.

Реле давления для гидроаккумулятора и как отрегулировать

Рассматриваемое приспособление используется для автоматического регулирования работы насоса

При регулировании реле давления нужно обратить внимание на следующие термины:

• Нижнее давление – это параметры запуска насоса, стандартное значение 1,5 Бар;
• Параметры верхнего давления используются для раздвижения контактов реле и дальнейшего отключения насоса. Здесь используются показатели в 2,5-3 бар;
• Гранично допустимое давление не должно превышать 5 бар.

После запуска станции вода начинает накапливаться в мембране или груше. В дальнейшем жидкость будет выталкиваться по трубам к потребителям. После приобретения необходимого оборудования нужно проверить давление воды. Рассматриваемые устройства имеют специальные манометры, но эксперты утверждают, что такие приборы имеют значительные погрешности измерений.

Обратите внимание! Для проверки показателей давления рекомендовано использовать манометр для автомобиля со специальной шкалой.
Реле давления

Во время проверки давления воздуха в мембранном баке снимают защитную крышку и подсоединяют манометр к ниппелю. Следует заметить, что при уменьшении давления в гидробаке, увеличивается объём закачанной жидкости.

Для создания необходимого напора жидкости в ёмкость нужно закачать воздух до установления давления на значении в 1,5 атмосфер. Увеличение показателей приводит к частым включениям и изнашиванию насоса. Слишком маленькое давление приведёт к раздуванию и выходу из строя резиновой груши.

Во время регулирования реле нужно снять крышку из прибора, после чего мы обнаружим корпус с двумя пружинами, на которых вкручены большая и маленькая гайки. Заметим, что первая гайка регулирует нижний уровень давления (обозначим её символом Р). Вторая, маленькая гайка используется для регулировки разницы давления (обычно обозначается буквой Н). Работу начинают относительно нижнего давления, которое выставляется на большой пружине.

Гидробак с реле давления

После заполнения гидробака сжатым воздухом включают насос и следят за положением стрелки манометра. Если показатели превысят верхнюю границу, нужно будет отключить насос. Предельный напор в системе устанавливается после остановки стрелки на манометре.

Обратите внимание! При регулировке нужно соблюдать рекомендованные параметры работы насосной станции, указанные в инструкции к изделию.

Во время настройки реле желательно соблюдать разницу между верхней и нижней границей давления в пределах одной или двух атмосфер, что обеспечит правильное использование насосной станции. После закачки воды и установления верхнего порога, насос отключают и начинают регулировать реле. Для этого маленькую гайку вращают до запуска механизма. Далее сливают воду с системы до тех пор, пока не запустится насос. Обычно это происходит при нижнем пороге давления.

Важно! Установите нижнюю границу на 0,1-0,3 атмосферы выше, чем давление в гидроаккумуляторе. Это позволит увеличить срок эксплуатации груши.. На следующем этапе работ вращаем большую гайку для установки нижнего давления

Далее включаем насос и следим за показателями стрелки манометра, она должна подняться до верхнего уровня. На этом работу по регулированию реле давления можно считать оконченной

На следующем этапе работ вращаем большую гайку для установки нижнего давления. Далее включаем насос и следим за показателями стрелки манометра, она должна подняться до верхнего уровня. На этом работу по регулированию реле давления можно считать оконченной.

Что нужно знать об особенностях гидроаккумулятора

Чтобы нормально и стабильно работало водоснабжение, рассчитать объем гидроаккумулятора – одна из первых задач. Решить её правильно помогают знания о том, что представляет собой этот агрегат, как он функционирует и как его настроить на оптимальный режим.

Конструкция

Это металлический бак, внутри которого находится резиновый баллон (груша), в котором аккумулируется вода. Между стенками бака и баллона закачан воздух.

Гидробак оснащается фильтром и выводами для воды и воздуха. Как правило, штуцер для подключения к водопроводу ставится в нижней части емкости, а золотник с ниппелем для накачивания или стравливания воздуха в верхней. Но возможны и другие варианты конструкции.

Принципиальной разницы между двумя этими конструкциями нет

Единственное, на что стоит обратить внимание при выборе – на возможность замены внутренней мембраны своими руками в случае её износа

В этом отношении, бак с резиновой грушей предпочтительнее. Чтобы сменить её, достаточно снять фланец, удерживающий баллон в металлическом корпусе.

Назначение

Подобные резервуары устанавливают не только в системах водоснабжения. Используются они и в автономном теплоснабжении от котла с насосом (см. Твердотопливный котел на отопление и водоснабжение в вашем доме).

Важно знать, что баки для тепловых систем окрашиваются в красный цвет, а для водяных преимущественно в синий, но могут быть и другие варианты – зеленый, хромированный

Гидроаккумуляторы для систем тепло- и водоснабжения отличаются цветом

В чем разница между ними:

• В расширительном баке для тепломагистралей, установлена мембрана, изготовленная из технической резины, способной выдерживать высокие температуры. Конструкция обычно неразборная, поэтому при повреждении внутреннего резервуара менять приходится бак целиком.
• Баллон в водяных гидробаках, сделан из пищевой резины, не оказывающей негативного влияния на вкус и свойства питьевой воды. Конструкция может быть как со съемной, так и с фиксированной мембраной.

Материал внутреннего резервуара

Пищевая резина, как материал для изготовления мембраны, тоже может быть разной и отличаться составом, устойчивостью к высокой или низкой температуре, долговечностью.

• Натуральная каучуковая резина очень эластична, но обладает низкой стойкостью к диффузии воды. Она выдерживает температуру от 0 до +50 градусов.
• Искусственная бутиловая резина менее эластична, но более долговечна. Рабочий диапазон температур от -10 до +100 градусов.
• Искусственная этилен-пропиленовая резина самая долговечная и надежная. Если инструкция к гидроаккумулятору содержит сведения о том, что мембрана изготовлена из пищевой резины EPDM, то можете быть уверены, что прослужит она долго даже при очень интенсивной эксплуатации. Критические рабочие температуры -50 и +130 градусов.

Где установить гидроаккумулятор для систем отопления

В классической схеме открытой системы отопления, когда циркуляция воды осуществляется при условии нагрева теплоносителя, расширительный бак устанавливается в непосредственной близости от отопительного котла. Такое расположение обусловлено необходимостью быстрого снижения давления, при резком увеличении давления в котле, жидкость при таком расположении нагревательного контура могла быстро выйти за пределы контура.

В закрытой системе при использовании циркуляционного насоса нет необходимости располагать гидроаккумулятор сразу после котла. Давление здесь создает насос и при необходимости он отключится автоматически, а вот стравить излишек давления легче в нижней точке системы, в отводке трубы обратной подачи перед входом в котел. На этом отрезке поток жидкости имеет постоянную величину и наименьшие скачки, поэтому и гидроаккумулятор включается в работу эпизодически, когда давление максимально растет или слишком низко падает.

Фирмы производители гидроаккумуляторов

Цены на продукцию

Таблица фирм производителей и ориентировочная цена

Изображение	Название фирмы	Страна произво- дитель	Объем (л) гидроакку- мулятора	Материал	Цена (руб)
	Reflex	Германия	25	Сталь	2700-3500
60	5000-8000
80-100	8000-12000
500	28000-51000
	Wester	Россия	24	1100-1200
50	3200-3400
80-100	4200-5600
500	23000-25000
	ДЖИЛЕКС	24	1300-1400
50	3300-3400
80-100	4700-6000
500	23000-25000
	Aquasystem	Италия	24	1500-1700
50	4000-6000
80-100	5500-7500
500	24000-27000
	Unipump	Китай	24	1200-1400
50	2700-3000
80-100	4300-5300
500	7000-8500
24	Нержавеющая сталь	3500-3700
80-100	10000-13000
	UNIPRESS	24	4200-4400
50	7000-7300
80-100	9500-12500
	HIDROFERRA	Италия	24	4200-4400
80	11500-12500

Причины поломок и методы их устранения

Поломки накопительной емкости могут быть самые разные. Если это не связано с выходом из строя электродвигателя насоса в системе водоснабжения, то распространенные неисправности выражаются слабым напором воды или частым включением подкачки.

Выявить неисправность и устранить ее помогут следующие рекомендации:

• Самопроизвольное включение подкачки с закрытыми всеми кранами говорит об утечке из системы воды. В домашних станциях обычно это происходит из-за поломки клапана заборной трубы, находящейся внутри скважины. Мембрана гидробака будет стравливать воду через сломанный клапан в скважину, что сопровождается снижением давления и частыми подкачками насоса. Устранить неисправность можно заменой клапана или чисткой его гнезда от грязевых накоплений.
• Если при открытии крана сразу включается насос, значит, внутри бака слабое давление воздуха или лопнула мембрана. Это легко узнать, сняв защитный колпачок с золотника и проверить давление манометром. Процедура делается при отключенном питании насоса и стравленном давлении воды. Если при нажатии манометром с золотника пошла вода, значит, лопнула мембрана и ее надо заменить. При недостаточном давлении нагнетают воздух автомобильным насосом до указанных в инструкции параметров.
• Большая разница включения и выключения насоса говорит о неправильной регулировке реле. Его можно отрегулировать самостоятельно, выставив нужные пределы. Это делается двумя гайками, скрытыми за пластиковым корпусом реле. Гайка с большой пружиной отвечает за давление воды и включение насоса. Гайкой с малой пружиной регулируют разницу давления.

Ремонт — замена груши

Ну а видимой причиной поломки может быть повреждение металлического корпуса.

Его можно исправить в сервисном центре, хотя иногда лучше купить новый.

Конструкция гидроаккумулятора несложна.

Если понять устройство и принцип работы практически все обслуживание можно делать самостоятельно.

О том, как устроен гидроаккумулятор, рассказывает Добродушный сантехник на видео:

Альтернативная энергетика

Типы баков

1. Баки открытого типа. Устанавливаются на чердаках, крышах зданий. Давление воды в системе определяется лишь высотой установки.
2. Баки закрытого типа — с эластичной перегородкой (мембраной), которая делит емкость прибора на две части: для заполнения водой и для воздуха.

Виды закрытых расширительных баков мембранного типа

Со стационарной мембраной:

• как правило, это емкости небольшой вместительности;
• при выходе диафрагмы из строя заменить ее будет невозможно;
• используются в основном в системах отопления.

Со сменной диафрагмой — баллонного типа (баллон также называют «грушей»). Оптимальны для водопровода по следующим причинам:

• вода поступает непосредственно в мембрану-грушу и не контактирует с металлическими стенками бака; соответственно, не возникает коррозии и не изменяется качество воды;
• легко нагнетается необходимое для функционирования системы давление;
• мембрана легко заменяема;
• аппараты этого типа могут иметь высокую вместительность, что для частного домовладения весьма актуально.

Монтаж гидроаккумулятора отопления

Расширительный бак должен устанавливаться только в отапливаемой комнате. Если вес гидроаккумулятора превышает 30 килограмм, то он устанавливается на специальной подставке. Место для размещения расширителя, должно быть легко доступным для обслуживания.

Системы отопления и водоснабжения

Врезка делается в трубы только на обратке. Врезка производится между окончательным радиатором, вблизи от котла. Перед расширительным баком устанавливается обратный клапан и манометр для постоянного замера давления в системе.

Лучше всего выбирать модель со сменной мембраной, которая заменяется при поломке без особых усилий. При возможности и желании гидроаккумулятор можно установить без помощи со стороны, но если нет уверенности или не хочется долго возиться, можно нанять специалиста. Однако, в таком случае вам не удастся сэкономить.

Теплоаккумулятор в системе солнечного отопления

published on
according to the materials
