Конструкция газгольдера
Газгольдер — стальной резервуар, предназначенный для хранения сжиженного газа и его регазификации для последующей подачи потребителям по трубопроводам. Комплектуется запорно-регулирующей арматурой, необходимой для контроля заполнения емкости, давления газа, обеспечения безопасной эксплуатации и технического обслуживания. В обязательном порядке газгольдеры оснащаются:
- Предохранительным (аварийным) клапаном сброса давления.
- Редуктором для поддержания рабочего давления газа.
- Заправочным клапаном для закачки емкости.
- Клапаном слива конденсата при техобслуживании.
- Контрольным манометром и датчиком уровня сжиженного газа.
Работает по принципу обычной газовой зажигалки. С зеркала поверхности сжиженного газа происходит его испарение. Газообразное топливо скапливается в верхней части емкости под давлением 3–6 атмосфер, откуда и осуществляется забор для потребителей.
Как рассчитать расход магистрального газа при отоплении жилья?
Стандартные расчеты выполняются на основании действующей формулы. Формула для каждого случая общая — А = Q / q * ɳ, где:
- Q — мощность котла, которая требуется для обогрева определенной территории. Чтобы рассчитать этот показатель, потребуется количество кв. метров в жилище умножить на базовое значение;
- q — это марка газа и его удельная теплота. Например, газ G 20 имеет характеристику в 9,45 кВт;
- ɳ — КПД котла, выраженного в отношении к единице. Если КПД равен 95%, значит, описываемый показатель равен 0,95.
Теперь осталось использовать данную формулу, чтобы произвести расчеты для помещений разной площадью.
Чтобы читатели могли получить более наглядное представление о проведении специальных расчетов, составим таблицу. Для каждого примера возьмем потребление газа двухконтурным котлом на 24 Квт и марку газа G 20. КПД агрегата будет равно 95% (0,95), а базовое значение для определения Q составит 50
Принимая во внимание все показатели, произведем расчеты для помещений разной площади
| Площадь помещения, в кв. метрах | Сколько равен показатель Q, в кВт. | Сколько кубов газа в час будет уходить на отопление | Расход газа за сутки | Расход топлива за месяц | Количество кубометров газа в год |
| 70 | (70*50)/1000=3,5 | 3,5/9,45*0,95=0,390 | 0,390*24=9,36 | 280,8 | 3369,6 |
| 100 | (100*50)/1000=5 | 5/9,45*0,95=0,557 | 0,557 *24=13,368 | 401,04 | 4812,48 |
| 150 | (150*50)/1000=7,5 | 7,5/9,45*0,95=0,835 | 0,835*24=20,04 | 601,02 | 7214,4 |
| 200 | (200*50)/1000=10 | 10/9,45*0,95=1,114 | 1,114*24=26,74 | 802,08 | 9624,26 |
Подводя небольшие итоги можно сделать выводы, что чем больше жилье, тем больше будет уходить газовой смеси на его отопление в час, в месяц и в год.
Дополнительная информация! Чем меньше будет КПД отопительного котла, тем больше станет расход газовой смеси при магистральной подаче.
Расход газа на домашнее отопление газгольдером
Расход сжиженного газа при независимой газификации личного дома играет если не главное, то очень приоритетное значение в глазах владельцев дома при их оценке полезности заказа этого ответственного мероприятия. Ответить на вопрос про то, каков же расход газа из газгольдера на домашнее отопление и приготовление пищи, можно исключительно с применением некоторых усредненных показателей. И это довольно понятно, так как на интенсивность расхода газа из газгольдера действует очень широкий ряд моментов. В их числе – среднегодовые условия климата определенной местности, сезонность эксплуатации загородного дома, его отапливаемая площадь и связанная с ней мощность оборудования для отопления, количество проживающих, определяющие размер зеркала испарения вид и объем газгольдера и иные, которые способны ощутимо исправить расход газа при независимой газификации личного дома в какую-то определенную сторону.
Расход газа при независимой газификации дома: статистический способ
Как показывают статистические данные, величина среднего расхода газа из газгольдера за весь сезон теплоснабжения составляет примерно 20 литров на каждый метр обогреваемой площади дома (при общей квадратуре жилья до 200 метров квадратных), исходя из ряда допущений, в особенности:
- Утеплительные работы дома выполнены со строжайшим выполнением всех необходимых для этого требований ГОСТ;
- Расчетная температура в холодный период года берется как усредненное значение для северо-восточных Российских регионов;
- Воздействие нескольких моментов – материала стен дома, розы ветров, количества и вида осадков и прочих – не учитывалось во время расчета;
- Мощность оборудования для котельной берется исходя из условия равенства формуле: обогреваемая площадь/10;
- Количество живущих в доме не превышает 6 человек, любой из них применяет газ только для обогревания помещений, оснащения горячего водообеспечения и приготовления пищи;
Например рассчитаем расход газа на дом 100 м2 и 200 м2.
Расход газа на дом 100 м2
Подробнее рассмотрим необходимость домов и круглый год применяемых дачных загородных домов скромной площади в теплоснабжении, выполняемого котлом на сжиженном газе.
Нужный объем сжиженного газа рассчитывается по формуле V = Q / q ? B, где: V – расчетное кол-во газа; Q – теплопроизводительность, необходимая для обогревания дома (принимается в 5 киловатт при номинальной 10 кВт, так как в течении всего отопительного периода температура окружающего воздуха может изменяться в широких пределах, что дает возможность экономить на расходе газа); q – питательность горючего, для сжиженного газа принимается 12,8 кВт/м;
В – КПД имеющегося котла отопления в полном значении (другими словами, меньше 1).
Подобным образом, расход газа на дом 100 м2 исходя из приведенной формулы для котла с КПД 93% составляет:
V = 5 / 12,8?0,93 = 0,42 (кг/ч).
Исходя из этого, месячный расход сжиженных углеводородов будет составлять: 10,08?30= 302,42 кубометра топлива.
Взяв во внимание то, что литр сжиженных углеводородов весит 0,54 кг, тогда часовой расход газа на домашнее отопление в 100 метров квадратных площади востребует 0.42 / 0.54 = 0.78 (л) сжиженных углеводородов. Исходя из этого, зная длительность отопительного периода в месте Вашего проживания (5-6 месяцев), Вы можете правильно выбрать газгольдер благоприятного объема, одной или 2-ух заправок которого хватит на все домашние и отопительные нужды жителей Вашего дома
Исходя из этого, зная длительность отопительного периода в месте Вашего проживания (5-6 месяцев), Вы можете правильно выбрать газгольдер благоприятного объема, одной или 2-ух заправок которого хватит на все домашние и отопительные нужды жителей Вашего дома.
Расход газа на дом 200 м2
Расход газа на домашнее отопление 200м2 устанавливается по подобным методикам. Местное отопление газом подобной площади при продолжительности отопительного периода в конечном счете будет характеризоваться следующими величинами расхода сжиженного пропан-бутана:
Взяв во внимание то, что выше был приведен расчет минимально нужного расхода «голубого топлива» для обогревания жилья заданных площадей, идеальные показатели нужных его запасов и, исходя из этого, затрат на его приобретение немного выше. Они определяются из показателей рассчитаные с запасом мощностей котла отопления
Какой расход газа на теплоснабжение газгольдером? Пример
Пример расхода сжиженного газа и общих расходов, которые связаны с эксплуатацией независимой системы газоснабжения за отопительный период (6 месяцев)
Каким газом заправляют газгольдеры
Чаще всего газгольдеры заправляют пропан-бутановой смесью, которая оптимально подходит для этих целей.
Самое важное: при покупке и заказе СУГ нужно проверять концентрацию пропан-бутановой смеси. То есть вам должны представить специальный документ с внесёнными данными по долям пропана, бутана и других компонентов. От этого будет зависеть коэффициент полезного действия горения
От этого будет зависеть коэффициент полезного действия горения.
Для владельцев домов, где создано частное круглогодичное газоснабжение, есть одно правило, которое поможет узнать, как лучше заправлять газгольдер, чтобы сэкономить. Проводить данные работы рекомендуется в конце осени, лучше всего в ноябре или декабре. Таким образом, на самое холодное время года в вашем газгольдере будет сформировано высокое давление. К окончанию зимы можно провести дополнительную дозаправку, и все лето вы не будете вспоминать о том, что вам нужно оформить доставку СУГ. Помимо этого, в последние месяцы осени реализуемая пропан-бутановая смесь имеет специальные добавки, которые препятствуют испарению и другим негативным воздействиям вследствие похолодания.
Если у вас дача, лучше всего проводить заправку газгольдера на сезон в весенний период.
Расчет газгольдера
предлагает качественные и надежные газгольдеры для автономной газификации загородных участков и домов, коттеджей, поселков и других объектов. Всегда в наличии и под заказ имеются газгольдеры различных конструкций и объема. Стоит заказать газгольдер по причине следующих преимуществ:
- Практичность. Резервуар устанавливается под землей, в результате экономится полезная площадь участка.
- Эксплуатация в широком диапазоне температур. Газгольдер эффективно функционирует в российских климатических условиях.
- Долговечность. Емкости производятся из стали высочайшего качества, что сводит к минимуму восприимчивость к коррозии и другим негативным внешним воздействиям.
предварительно рассчитывается цена системы, что позволяет заказчикам убедиться в экономической целесообразности автономной газификации
Чтобы сделать правильный расчет газгольдера, важно учитывать несколько основных параметров:
- мощность котла отопления;
- площадь отапливаемых помещений;
- средний показатель расхода газа;
- продолжительность периода отопления дома;
- возможность установки оборудования на участке.
Заказывайте проектирование и монтаж автономного газоснабжения для дома в ! Расчет параметров газгольдера выполняют квалифицированные специалисты
Чтобы определить, сколько стоит газгольдер, опытные сотрудники принимают во внимание все необходимые аспекты и бюджет заказчика и подбирают идеальный вариант для конкретного случая. Мы выполняем автономную газификацию «под ключ» по разумным ценам
При этом мы учитываем важнейшие характеристики здания, где планируется установить систему, а также эксплуатационные характеристики оборудования, которое предполагается использовать.
Окончательная стоимость установки газгольдера и проекта автономной газификации предоставляется заказчику в предельно короткие сроки. В стоимость базовой комплектации включено все оборудование, необходимое для надежной, долгой и безопасной работы системы газоснабжения. Расчет газгольдера включает в себя подробную информацию о параметрах системы, продолжительности выполнения работ и т. д. Узнать цену на покупку разных моделей газового оборудования, получить правильный расчет технических параметров системы и любую другую информацию можно у представителей «СК-Газ».
Отопление дома газгольдером
Необходимое количество газа лучше считать с привязкой к бочке. То есть на сколько хватит каждой емкости при разном метраже помещения.
Газгольдер подбирают по количеству заправок. Оптимальным считается показатель 1–2 раза в год. Минимально резервуара должно хватать на 7–8 месяцев — отопительный сезон.
Расход сжиженного газа за сезон
Согласно СП 131.13330.2012 Строительная климатология (актуализированная редакция СНиП 23-01-99) отопительный сезон в России составляет 207 суток. Это примерно 7 месяцев.
Также важная информация: котел работает не круглые сутки. В среднем отопление функционирует 10 часов в день.
Мы провели расчеты на основе исходных данных:
- кирпичный дом без мансарды и подвала;
- высота этажа 3.2 м;
- КПД газового котла 92%.
Показатели по частотности заправки усредненные. Мы заложили одинаковые расходы по топливу на каждый месяц. В действительности проживание может быть сезонным или наездами, потребление отличается в зависимости от сезона.
Соотношение площади дома и объема газгольдера (ГГ)
| Объем ГГ (м3) | Полная заправка ГГ (л) | На сколько хватит газа (мес.) | |||||||
| 50–100 м2 | 150 м2 | 200 м2 | 250 м2 | 300 м2 | 350–450 м2 | 500–600 м2 | 800 м2 | ||
| 3 802 л/год | 5 703 л/год | 7 603 л/год | 9 504 л/год | 11 405 л/год | 17 107 л/год | 22 809 л/год | 30 412 л/год | ||
| 2.5 | 2 125 | 6.7 | 4.5 | 3 | 2.7 | 2 | 1.5 | 1.1 | 0.8 |
| 2.7 | 2 295 | 7 | 5 | 3.6 | 3 | 2.4 | 1.6 | 1.2 | 0.9 |
| 4.6 | 3 910 | 12 | 8 | 6 | 5 | 4 | 2.7 | 2 | 1.5 |
| 4.8 | 4 080 | 12.8 | 8.5 | 6.4 | 5.1 | 4.2 | 2.8 | 2.1 | 1.6 |
| 4.85 | 4 112 | 13 | 8.6 | 6.5 | 5.2 | 4.3 | 2.9 | 2.2 | 1.6 |
| 5 | 4 250 | 13.4 | 9 | 7 | 5.4 | 4.5 | 3 | 2.2 | 1.7 |
| 6.4 | 5 440 | 17 | 11.4 | 8.5 | 6.8 | 5.7 | 3.8 | 2.8 | 2.1 |
| 6.5 | 5 525 | 17.4 | 11.6 | 8.7 | 6.9 | 5.8 | 3.9 | 2.9 | 2.2 |
| 6.6 | 5 610 | 17.6 | 12 | 9 | 7 | 6 | 4 | 3 | 2.2 |
| 8.6 | 7 310 | 23 | 15 | 11.5 | 9 | 7.7 | 5 | 3.8 | 2.9 |
| 9.1 | 7 735 | 24.4 | 16 | 12 | 9.7 | 8 | 5.4 | 4 | 3 |
| 9.15 | 7 777 | 24.5 | 16.4 | 12.3 | 9.8 | 8.2 | 5.5 | 4.1 | 3.1 |
| 9.6 | 8 160 | 25.7 | 17 | 13 | 10 | 8.6 | 5.7 | 4.3 | 3.2 |
| 10 | 8 500 | 27 | 18 | 13.4 | 10.7 | 9 | 6 | 4.5 | 3.4 |
Расшифровка цветов в таблице:
| нерационально | Запас емкости слишком большой или слишком маленький |
| оптимально | При сезонном проживании или постоянном с 2 заправками в год |
| идеально | Лучше всего установить на отопительный сезон |
| с запасом | Разовой заправки хватит на год |
Дома площадью 800–1000 м2 обслуживаются:
- газгольдерами промышленных объемов более 10 м3 (установка сложнее);
- двумя емкостями, расположенными рядом (8.6, 9.1 или 9.15 м3).
Объем газгольдера для загородного дома
В случае автономной газификации дома, непрерывность подачи газа во многом зависит от объема газгольдера, который используется в системе. Поэтому специалисты компаний, занимающихся разработкой газоснабжения для загородных домов и коттеджей, еще на этапе проектирования рассчитывают правильный объем газгольдера, чтобы не оставить своих клиентов в холодное время года без нормального отопления.
Вместительность газгольдеров
Средний размер газовых хранилищ для частных жилых объектов варьируется от 2,7 куб. м до 10 куб. м. Однако такие цифры не являются пределом. Для небольших промышленных предприятий емкость резервуара может составлять до 200 куб. м. Еще больше поражают своими масштабами газгольдеры, которые используются на крупных газораспределительных станциях. В отдельных случаях объем такого хранилища достигает 100 тыс. куб. м.
Естественно, для загородных коттеджей такие размеры совершенно ни к чему, и обычно для решения всех нужд в плане отопления, приготовления пищи, подогрева бассейна и пр., вполне хватает резервуара с вместительностью до 10 кубометров газа, даже если речь идет о крупных 2-х или 3-х этажных виллах.

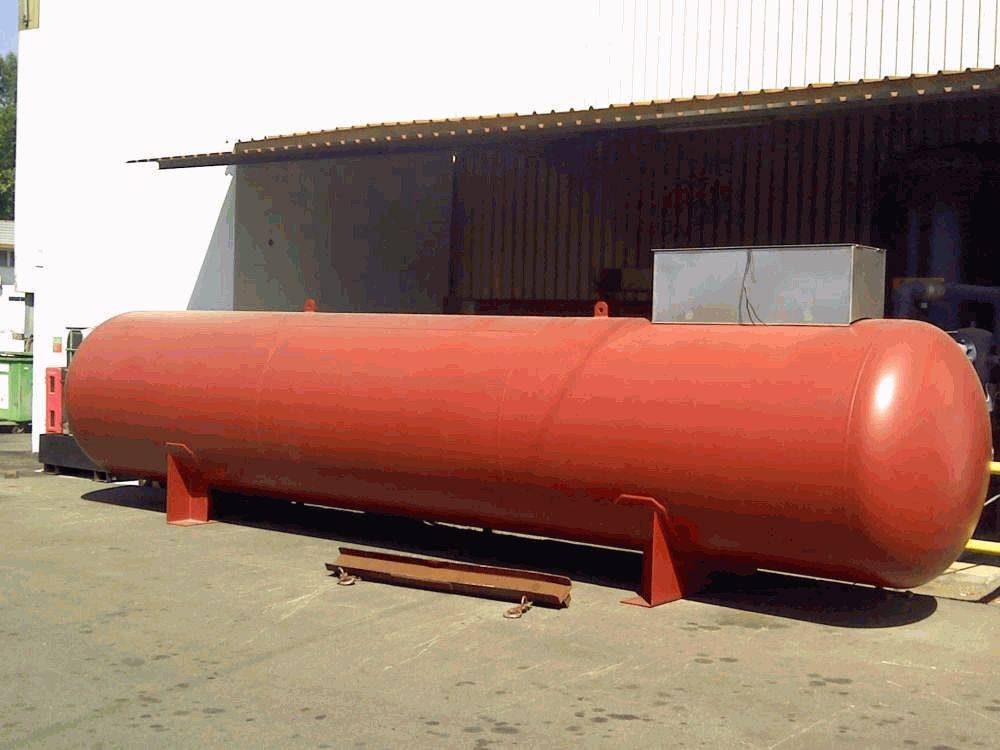

Газгольдер, объемом в 10 куб. метров.
При выборе емкости газохранилища для своего дома необходимо предусмотреть один важный нюанс. Оно никогда не заполняется «под завязку», а полезный объем составляет всего 85%. Поэтому рассчитывать общие габариты нужно с определенным запасом.
Выбор объема газгольдера для загородного дома
На расход и, соответственно, общую емкость газового резервуара влияет несколько факторов, и это не только полная площадь отапливаемого помещения, а еще и среднегодовая температура, количество проживающих человек, степень утепления здания и мощность отопительного оборудования.
От размеров газохранилища зависит частота его заправки. Впрочем, если речь идет не о сезонном дачном домике, а о постоянном месте жительства, тогда в любом случае заправлять резервуар придется не реже, чем два раза в год. Это вызвано тем, что летняя и зимняя газовые смеси имеют разную пропорцию пропана и бутана, поэтому, чтобы зимой не замерзнуть, необходимо использовать предназначенный для этого периода состав газа.

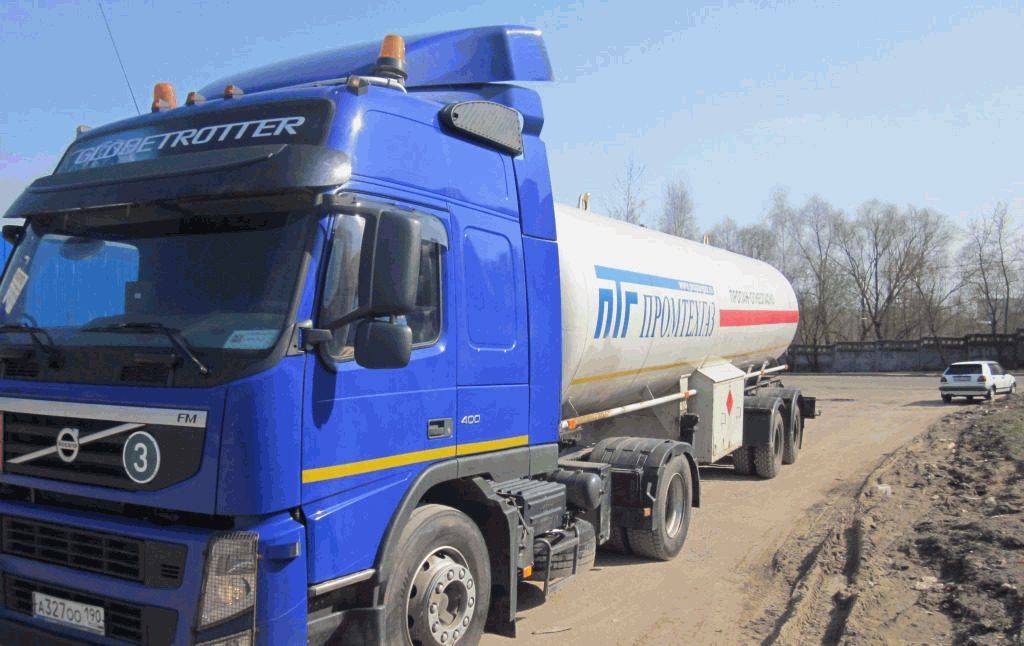

Заправляйте свои объемы газгольдеров в проверенной компании Промтехгаз
Расчет оптимальной вместительности
Обычно объем газгольдера рассчитывается специалистами компании, которая разрабатывает автономную систему газоснабжения. Однако, при желании, владельцы жилья могут сами определить данный параметр.
Объем газгольдера зависит от количества устройств, потребляемых газ и т.д.
Стоимость домашних газохранилищ в зависимости от их объема
Учитывая объем газового резервуара, в среднем газгольдеры находятся в следующем ценовом диапазоне (без учета работ по установке оборудования и газификации жилого объекта):
- 2,7 куб. м (площадь 120 кв. м) – 125 тыс. руб.;
- 4,85 куб. м (260 кв. м) – 140-190 тыс. руб.;
- 6,4 куб. м (500 кв. м) – 180-240 тыс. руб.;
- 9,15 куб. м (850 кв. м) – 255-320 тыс. руб.;
Как правило, при определении размера резервуара, берется во внимание целый отопительный сезон (6 холодных месяцев), чтобы одного полного заполнения хватило на все нужды в зимний период, учитывая климатические условия конкретного региона. Поэтому, зная цену на пропан-бутан и размер своего газохранилища, можно для себя определить стоимость отопительного сезона. Простые расчеты показывают, что при объеме газгольдера 3000 л и цене на газ 14.3 руб./л в холодный период на отопление придется потратить приблизительно 43 тыс
рублей, если заправлять в компании Промтехгаз. Сравнительно небольшая цена за право пользоваться всеми благами непрерывного газоснабжения и возможность находиться в теплом помещении, когда за окном большие морозы
Простые расчеты показывают, что при объеме газгольдера 3000 л и цене на газ 14.3 руб./л в холодный период на отопление придется потратить приблизительно 43 тыс. рублей, если заправлять в компании Промтехгаз. Сравнительно небольшая цена за право пользоваться всеми благами непрерывного газоснабжения и возможность находиться в теплом помещении, когда за окном большие морозы.
Больше статей об автономной газификации Вы найдете в соответствующем разделе.
Каких видов бывают газгольдеры
Компании, предоставляющие услуги по монтажу и подключению газгольдеров, предлагают несколько установок, отличающихся конфигурацией, размерами, принципом работы и другими особенностями. Так как «последнее слово» в выборе оборудования остается за хозяином дома, перед покупкой необходимо тщательно познакомиться со всем ассортиментом предлагаемой техники.
Потребителю предлагают:
- Станции горизонтального и вертикального типа.
- Мобильные газгольдеры.
- Б/у резервуары.
Резервуары горизонтального типа
Если требуется автономная газификация большого дома (свыше 200 м²) или целого коттеджного поселка, выбирают горизонтальные емкости. Горизонтальная конструкция обеспечивает стабильную и высокую производительность. Пропан, залитый в емкость, образует «озеро», площади которого достаточно для испарения газа в необходимом объёме.
В большинстве случаев, горизонтальные станции устанавливаются непосредственно в грунт. Заправки газгольдера хватает на весь отопительный сезон. Для большей производительности, емкость заправляют не более чем на 85%. Чтобы предотвратить снижение давления газа, по причине уменьшения объема топлива по мере выработки, в емкости устанавливают специальные испарители.
Резервуары вертикального типа
Вертикальные газгольдеры пользуются популярностью у владельцев небольших домов, а также придомовой территории, недостаточной для установки горизонтальной станции. Популярностью пользуются шаровые резервуары, устанавливаемые над поверхностью грунта.
Сферический газгольдер подземного и наземного типа имеет существенный недостаток. После монтажа в землю, определенная часть резервуара или вся станция находится выше точки промерзания грунта, что влияет на эффективность и скорость испарения газа. Также в вертикальной емкости невозможно создать «зеркало» достаточной площади, чтобы обеспечить стабильное давление газа. Решают эту проблему, устанавливая сразу несколько резервуаров, с помещенными в них испарителями и подогревателями топлива.
Вертикальные газгольдеры российского производства лучше адаптированы к условиям суровых отечественных зим, чем зарубежные аналоги.
Мобильные газгольдеры на прицепе
Газгольдер на колесах – оптимальное решение для тех, кто не готов тратить большое количество средств на установку стационарной станции. Мобильный резервуар имеет несколько преимуществ, среди которых:
Отсутствие затрат на установку – подключение выполняется самостоятельно.
В комплект мобильной станции входит все необходимое для работы оборудование. Встраиваемый редуктор, устанавливаемый на газгольдер, поддерживает стабильное давление и препятствует его перепадам, которые пагубно сказывается на подключаемых к газопроводу установкам (колонкам, печкам, котлам и т.д.)
Газгольдеры, бывшие в употребление
Устройство газгольдера на территории рядом с жилым домом обходится в среднем 170-250 тыс. руб., с учетом установки «под ключ». Не удивительно, что большой популярностью пользуются емкости, бывшие в употреблении. Стоимость на такие станции порядка 30-40% дешевле.
Но существуют определенные риски при приобретении и установке б/у оборудования.
- Невозможность выполнить монтаж в соответствии с существующими нормами.
- Небольшой срок эксплуатации.
- Ввод подземного газгольдера в эксплуатацию потребует предварительной обработки корпуса антикоррозионными составами.
Основная проблема в приобретении бывшего в употреблении газгольдера заключается в том, что со временем стальная конструкция станции подвергается коррозии, что снижает сопротивляемость стенок и способность выдерживать внутреннее давление.
Какой газгольдер лучше выбрать
Судя по статистике продаж, отечественный потребитель в основном сталкивается с выбором вертикального или горизонтального газгольдера, нового или бывшего в употреблении. Мобильные установки приобретаются значительно реже, чем стационарные.
Перед покупкой необходимо обратить внимание на несколько решающих факторов:
Размеры котлована под резервуар – чтобы предотвратить повреждение корпуса и облегчить монтажные работы, необходимо вырыть котлован, по крайней мере, на 30 см шире, чем размеры газгольдера, с каждой стороны.
Расчет объема и типа хранилища газа постоянного объема лучше оставить специалистам компании, которые в дальнейшем установят, и будут обслуживать станцию.
Методика расчета для природного газа
Электронная педаль газа: что это такое и как работает
Примерный расход газа на отопление считается исходя из половинной мощности установленного котла. Все дело в том, что при определении мощности газового котла закладывается самая низкая температура. Это и понятно — даже когда на улице очень холодно, в доме должно быть тепло.
Посчитать расход газа на отопление можно самостоятельно
Но считать расход газа на отопление по этой максимальной цифре совсем неверно — ведь в основном температура значительно выше, а значит, топлива сжигается намного меньше. Потому и принято считать средний расход топлива на отопление — порядка 50% от теплопотерь или мощности котла.

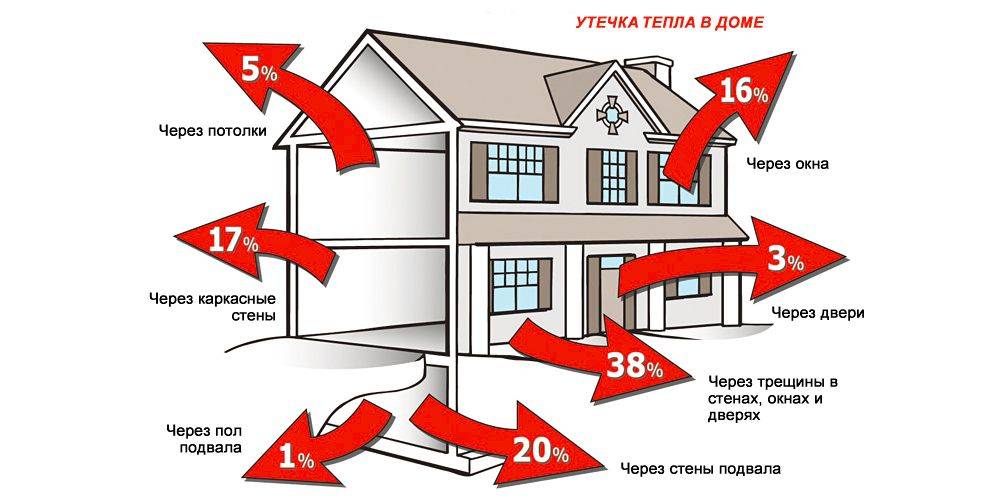

Считаем расход газа по теплопотерям
Если котла еще нет, и вы оцениваете стоимость отопления разными способами, считать можно от общих теплопотерь здания. Они, скорее всего, вам известны. Методика тут такая: берут 50% от общих теплопотерь, добавляют 10% на обеспечение ГВС и 10% на отток тепла при вентиляции. В результате получим средний расход в киловаттах в час.
Далее можно узнать расход топлива в сутки (умножить на 24 часа), в месяц (на 30 дней), при желании — за весь отопительный сезон (умножить на количество месяцев, на протяжении которых работает отопление). Все эти цифры можно перевести в кубометры (зная удельную теплоту сгорания газа), а потом перемножить кубометры на цену газа и, таким образом, узнать затраты на отопление.
| Наименование толпива | Единица измерения | Удельная теплота сгорания в кКал | Удельная теплота сгорания в кВт | Удельная теплота сгорания в МДж |
| Природный газ | 1 м 3 | 8000 кКал | 9,2 кВт | 33,5 МДж |
| Сжиженный газ | 1 кг | 10800 кКал | 12,5 кВт | 45,2 МДж |
| Уголь каменный (W=10%) | 1 кг | 6450 кКал | 7,5 кВт | 27 МДж |
| Пеллета древесная | 1 кг | 4100 кКал | 4,7 кВт | 17,17 МДж |
| Высушенная древесина (W=20%) | 1 кг | 3400 кКал | 3,9 кВт | 14,24 МДж |
Пример расчета по теплопотерям
Пусть теплопотери дома составляют 16 кВт/час. Начинаем считать:
- средняя потребность в тепле в час — 8 кВт/ч + 1,6 кВт/ч + 1,6 кВт/ч = 11,2 кВт/ч;
- в день — 11,2 кВт * 24 часа = 268,8 кВт;
- в месяц — 268,8 кВт * 30 дней = 8064 кВт.
Переводим в кубометры. Если использовать будем природный газ, делим расход газа на отопление в час: 11,2 кВт/ч / 9,3 кВт = 1,2 м3/ч. В расчетах цифра 9,3 кВт — это удельная теплоемкость сгорания природного газа (есть в таблице).
Так как котел имеет не 100% КПД, а 88-92%, придется внести еще поправки на это — добавить порядка 10% от полученной цифры. Итого получаем расход газа на отопление в час — 1,32 кубометра в час. Далее можно рассчитать:
- расход в день: 1,32 м3 * 24 часа = 28,8 м3/день
- потребность в месяц:28,8 м3/день * 30 дней = 864 м3/мес.
Средний расход за отопительный сезон зависит от его длительности — умножаем на количество месяцев, пока длится отопительный сезон.
Этот расчет — приблизительный. В какой-то месяц потребление газа будет намного меньше, в самый холодный — больше, но в среднем цифра будет примерно такой же.
Расчет по мощности котла
Расчеты будут немного проще, если имеется рассчитанная мощность котла — тут уже учтены все необходимые запасы (на ГВС и вентиляцию). Потому просто берем 50% от расчетной мощности и далее считаем расход в день, месяц, за сезон.
Например, проектная мощность котла — 24 кВт. Для расчета расхода газа на отопление берем половину: 12 к/Вт. Это и будет средняя потребность в тепле в час. Чтобы определить расход топлива в час, делим на теплотворную способность, получаем 12 кВт/час / 9,3 к/Вт = 1,3 м3. Далее все считается как в примере выше:
- в день: 12 кВт/ч * 24 часа = 288 кВт в перерасчете на количество газа — 1,3 м3 * 24 = 31,2 м3
- в месяц: 288 кВт * 30 дней = 8640 м3, расход в кубометрах 31,2 м3 * 30 = 936 м3.
Далее добавим 10% на неидеальность котла, получим, что для этого случая расход будет чуть больше 1000 кубометров в месяц (1029,3 куб). Как видите, в этом случае все еще проще — меньше цифр, но принцип тот же.
По квадратуре
Еще более приблизительные расчеты можно получить по квадратуре дома. Есть два способа:
- Можно посчитать по СНиПовским нормам — на обогрев одного квадратного метра в Средней Полосе России в среднем требуется 80 Вт/м2 . Эту цифру можно применять, если ваш дом построен по всем требованиям и имеет хорошее утепление.
- Можно прикинуть по среднестатистическим данным: при хорошем утеплении дома требуется 2,5-3 куб/м2;
- при среднем утеплении расход газа 4-5 куб/м2.
Каждый хозяин может оценить степень утепления своего дома, соответственно, можно прикинуть, какой расход газа будет в данном случае. Например, для дома в 100 кв. м. при среднем утеплении потребуется 400-500 кубометров газа на отопление, на дом в 150 квадратов уйдет 600-750 кубов в месяц, на отопление дома площадью 200 м2 — 800-100 кубов голубого топлива. Все это — очень приблизительно, но цифры выведены на основании многих фактических данных.
Комплексное сервисное обслуживание котельных
Предлагая услуги ремонта и обслуживания котельных, в нами накоплен колоссальный опыт работы по проектированию котельных и реализации множества проектов различной конфигурации отопительных систем и отдельных их узлов. Общее число завершенных проектов компании превысило 450 в 2014 году. Но спроектировать котельную, обвязать и грамотно настроить это только полдела. Несмотря на внушительное число успешно завершенных проектов по газификации, проектированию котельных, ремонту и запуску котлов, монтажу нагревательных систем, водоснабжению и канализации разного типа зданий основную свою бизнес-задачу мы реализовываем в сервисном обслуживании
созданных нами систем.
Все наши сервисные инженеры регулярно посещают профильные выставки по котлам, отопительному оборудованию, нагревательной технике для бассейнов, бань и саун. Специалистом может считаться только тот, кто проходил обучение у всех более-менее известных в России производителей и дистрибьюторов котлов и отопительного оборудования — Де Дитрих, Риннай, Грундфос и имеют соответствующие сертификаты и аттестаты инженера-наладчика.
проектирования, монтаж, наладки и настройки котлов, запуск котлов и отопительных систем, сервисное обслуживание, чистку котлов, а также, советы по подбору котла, обучение и консультации по системам отопления, водоснабжения, канализации, автоматизации котельных, системам водяного теплого пола и др. Подбирая отопительное оборудование, мы всегда учитываем Ваши реальные условия эксплуатации.
Техническое обслуживание котельного оборудования
Обратившись в нашу компанию, Вы получите уверенность в надежной работе отопительной системы Вашего дома. Не лишним будет добавить, что Вы можете пользоваться «горячей линией» компании. Мы записываем конфигурацию системы отопления всех наших клиентов и поэтому Вы получите точную и своевременную консультацию по телефону в случае отказа котла или любого другого оборудования системы отопления.
Дополнительные теоретические способы расчета расхода природного газа
Исходя из теплопотерь дома
Наглядное изображение теплопотерь частоного дома.
В точности теплопотери дома считаются исходя из площади + корректировки, связанные с площадью остекления, степенью утепленности дома, климатическим поясом и температурой в самую холодную декаду отопительного сезона. Упрощенно принято считать, что на каждые 10 м2 дома среднестатистического дома с кладкой в 2 кирпича и высотой потолков до 2,7 м приходится 1-1,2 кВт/час теплопотерь. Соответственно, для поддержания комфортной температуры, необходимо установить баланс получаемого от системы отопления тепла и теплопотерь.
Рассчитаем на примере среднестатистического дома площадью 100 м2, расположенного в Подмосковье, не предполагающего корректировок связанных с климатической зоной. Теплопотери такого дома составят около 11 кВт/час, столько же будет производить и газовый котел. Вспоминаем, что удельная теплоемкость сгорания природного газа – 9,3 кВт. Однако большинство газовых котлов имеет КПД 90%, поэтому необходимо внести соответствующую поправку на эффективность.
Итого, расход газа = 11 (кВт/час) / (9,3 (кВт) * 0,9 (КПД 90%)) = 1,31 м3/час, что равно 31,44 куба в сутки. Согласно тарифу на момент написания статьи для Подмосковья это 176,1 руб/сутки.
Потребление котлом определенной мощности
Некоторые производят расчет потребления газа по мощности котла, это уместно, если, например, котлоагрегат довольно старый и паспортный расход неизвестен. Допустим, имеется котел мощностью 10 кВт, для расчетов также понадобится КПД, который, вероятно, также неизвестен, но на практике КПД старых советских и постсоветских газовых котлов едва достигал 70%.
Потребление котла считаем по уже понятному из примеров ранее принципу: 10 кВт / (9,3 кВт * 0,7 (предполагаемый КПД 70%)) = 1,54 куб. м/час или 36,96 куб. м/сутки при беспрерывной работе основных горелок. Потребление газа котлом 24 кВт = 24 / (9,3 * 0,7) = 3,69 куб м/час.
Газовые котлы отопления: самая подробная инструкция по выборуЧек-лист по критериям выбора, рейтинг моделей в 2021 году
Особенности сжиженного топлива
Сжиженный газ получают путем перевода природного топлива в жидкое состояние. Для этого его очищают от примесей, а после охлаждают до конденсации. Эта технология позволяет уменьшить объем газа до 600 раз. Сжиженное топливо хранят в баллонах, которые подключают к котлу. Эта система отопления подходит для частных домов, если отсутствует централизованное газоснабжение.
Потребление сжиженного топлива зависит от тех же факторов, что и для обычного природного газа. В среднем агрегат мощностью 10 кВт потребляет 0,86 л3/час баллонного топлива. Газовый котел производительностью 30 кВт расходует примерно 2,58 л3/час.
Принцип работы устройства
Для объяснения принципа работы все-таки придется прибегнуть немного к техническому языку, но максимально адаптированному для обычного человека. Неодимовые магниты в устройстве выполняются кольцевыми или в виде полуколец, причем магнит одного полукольца расположен в корпусе активатора наклонно по отношению продольной осевой линии корпуса под углом от 10 до 90 градусов.
В корпусе магниты смонтированы в шахматном порядке по разные стороны от осевой продольной линии корпуса. Данная конструкция позволяет максимально увеличить процесс активизации проходящего по трубопроводу топлива, из-за попеременного действия на него двух магнитов. Сначала топливо попадает под воздействие первого магнита одной полярности, затем под влияние другого магнита уже противоположной полярности. В результате этого, топливо расщепляется на мелкие составляющие, что приводит к лучшему доступу кислорода к молекулам газа и более эффективному и полному последующему его сгоранию.
Единственным нюансом, который необходимо запомнить и знать покупателю то, что труба, на которую монтируется экономитель, должна состоять из немагнитного материала. Иначе никакого положительного эффекта вы не получите.
