Расчет радиаторов отопления в доме

Примерный метод

Упрощенный вариант расчётов основан на принятие за стандарт нескольких показателей:

В помещении с обычными потолками 1 секция батареи обогреет 1,8 м2. Например, если комната 14 м2. 14 : 1,8 = 7,7. Округляем = 8 секций.

Или так:

В комнате с 1 окном и 1 внешней стеной, 1 кВт мощности радиатора может обогреть 10 м2. Пример: комната 14 м2. 14 : 10 = 1,4. То есть для такой комнаты нужен обогреватель мощностью 1,4 кВт.

Такие методы можно использовать для примерных расчётов, но они чреваты серьёзными погрешностями.

Если результатами вычислений стал длинный радиатор более 10 секций, то имеет смысл разделить его на два отдельных радиатора.

Какой радиатор выбрать

Прежде чем приобретать элементы отопительного устройства, нужно знать из чего состоит вся система. В стандартную систему отопления входит:

• котёл — это может быть электрокотёл, или работающий на газе или твёрдом топливе;
• батарея;
• трубы;
• электрический насос, если он предусмотрен по проекту;
• расширительный бочок.

На расчёт батарей для отопления любой площади, и их подбор влияет:

1. Рабочее давление — его максимум;
2. Мощность;
3. Конструкция устройства.

Кроме того, потребуется проведение расчёта количества секций радиатора отопления на 1 м2, с учётом числа обогреваемых помещений. Это возможно сделать с применением формулы или прибегнув к помощи калькулятора.

Виды теплообменников

Радиатор отопления — устройство, состоит из секций объединённых в единый прибор, по которым движется нагретый теплоноситель — чаще вода. Отсек — элемент батареи, обычно литая двухтрубчатая конструкция, способный излучать тепло, которое передаётся окружающему воздуху, что позволяет создавать комфортную атмосферу в квартире.

По своей конструкции приборы отопления бывают: панельные и секционные. Встречаются так же регистры — трубчатое изделие с большим диаметром, или фигурный змеевик (полотенцесушитель в ванной), они врезаются в систему.

Обогревательные приборы бывают: стальные, чугунные, алюминиевые, медные. Чугунные изделия, которые мы привыкли видеть в наших домах, нуждаются в окраске, для придания хорошего внешнего вида.

Чугунные

Изделия из чугуна — самые распространённые, у них простая форма и дизайн. Они бывают навесные и на ножках.

Изготавливаются путём литья. Это массивные конструкции, долго хранящие тепло, в плане эксплуатации они наиболее выгодные.

Плюсы:

• хорошо передают тепло;
• устойчивы к коррозии;
• долговечны, служат не менее 30 лет;
• не привередливы к качеству воды.

Минусы:

• тяжёлые, сложны в установке;
• плохой дизайн.

Стальные

Теплообменники из стали бывают панельными и трубчатыми.

Панельные модели изготавливаются из металла толщиной 1,5 мм, поэтому обладают небольшой тепловой ёмкостью. Это качество позволяет быстро производить регулировку температуры. Они эффективны в работе, их КПД достигает 75%. К плюсам так же относится не высокая стоимость и простая эксплуатация. Недостаток — плохая устойчивость к коррозии.

Трубчатые разновидности имеют все плюсы панельного типа, но в отличие от них, обладают большим уровнем давления 9 — 16 бар, у первых 7 — 9. А тепломощность (120 — 1600 Вт), и нагрев воды (120), у обеих моделей равный.

Алюминиевые

Теплообменники из алюминия рекомендованы для частных строений с автономным теплоснабжением. Для использования в централизованном отоплении эта модель не предназначена, так как подвержена воздействию не качественного теплоносителя. На российском рынке представлена компанией «Рифара».

Алюминиевые батареи бывают литыми и экструзионными:

• литые — имеют несколько отсеков, они прочные, с более толстыми стенками и широкими каналами для воды;
• экструзионные — по технологии производства, прибор выдавливается из алюминиевого сплава механическим путём, получается цельное изделие, при этом, число отсеков увеличить нельзя.

Все батареи из алюминия обладают высокой тепловой отдачей, они лёгкие и простые в монтаже. Внешне смотрятся презентабельно. По показателям давления и температурного уровня, их можно приравнять к стальным изделиям.

Биметаллические

Биметаллический теплообменник — трубчатый стальной сердечник и алюминиевый корпус. Он прочный и надёжный, способный выдерживать высокое давление. Несмотря на низкую инертность, имеет повышенную теплоотдачу, при небольшом расходе воды. Внешне выглядит  презентабельно, и в уходе не сложен.

Основной минус — высокая цена.

Медные

Медь, для изготовления теплообменников используется давно, но широкое применение такие модели получили недавно. Так как, для обогревательных систем требуется рафинированный вид меди, а по новым технологиям его производство стало недорогим.

При одинаковых технических показателях с другими моделями, они весят меньше, а теплоотдача выше. Данное свойство существенно снижает затраты на электричество.

Медь имеет повышенную механическую прочность, поэтому трубы можно использовать в сочетании с водой нагретой до 150 градусов, при давлении 16 атмосфер.

Как рассчитать количество секций радиатора по квадратам площади помещения

Является наиболее простым вариантом и позволяет оценить необходимое количество секций лишь примерно. Множество исследований определили нормативную мощность для одного квадратного метра площади, что обязательно учитывают в расчёте

Во внимание также принимают климат региона: для средней полосы и юга значение составляет 60—100 Вт, а для северных районов — 150—200 Вт

Фото 1. Расчет количества секций биметаллических и алюминиевых радиаторов в зависимости от площади.

Показатели представлены в виде диапазонов, что позволяет учесть ширину и материал стен, различные утеплители и прочее. Число выбирают в зависимости от теплопроводности строения.

Внимание! Все указанные показатели рассчитаны для комнат с высотой потолка 2,7 метра и ниже. Количество секций определяется по формуле:

Количество секций определяется по формуле:

N = S * Q / P, где

• S — площадь помещения.
• Q — используемый норматив затрат.
• P — мощность одной секции.

Значение Q берут из Строительных Норм и Правил, а P — из паспорта устройства, которое планируется установить. Перемножение показателей определяет потерю тепла помещением по мере эксплуатации, а деление определяет количество секций для покрытия этой величины.

Например, произведём расчёт необходимого числа секций для угловой комнаты площадью 15 квадратных метров. Предполагается, что она расположена в кирпичном доме в центральной части страны, а радиатор обладает паспортной мощностью 140 ватт. Диапазон норматива — 60—100 Вт.

Кирпичное сооружение имеет средние потери, но нужно учесть, что комната угловая. Таким образом, предполагаемая суммарная мощность составит 15 * 90 = 1350 Вт; 1350 / 140 = 9,64.

Полученное число всегда округляют вверх, создавая запас. В заданном случае понадобится 10 секций.

Этот расчёт очень легко выполнить, но он далёк от правды, поскольку принимает высоту помещения за среднюю.

Формула расчета по объёму комнаты

Этот метод аналогичен предыдущему по принципу. Необходимы все те же величины, но площадь дополнительно умножают на высоту. Нормативы также отличаются и указаны в Строительных Нормах и Правилах. СНиП представляет множество различных материалов, хотя чаще используют значения для кирпича и панелей. Они соответственно составляет 34 и 41 ватт на 1 кубометр.

Формула для расчёта выглядит следующим образом:

N = V * Q / P, где

• V — объём помещения.
• Q — используемый норматив затрат.
• P — мощность одной секции.

Произведём расчёт для помещения, рассмотренного в предыдущем случае. Высоту потолка примем равной трём метрам:

15 * 3 * 34 = 1530 Вт;

1530 / 140 = 10,93 => 11 секций.

Таким образом, если помещение имеет нестандартную высоту потолка, как в примере, ему может понадобиться больше тепла. Вычисление по объёму гораздо точнее, чем по площади, но оно не учитывает дополнительных источников потерь — окон, теплоизоляции и прочих факторов.

Точный расчет необходимого количества секций радиаторов

Выше приведены упрощенные способы расчета радиаторов, которые актуальны для типовых квартир со стандартными параметрами. С их помощью получить адекватный результат для частных жилых домов и квартир в современных новостройках нереально. Для этого следует использовать специальную формулу:
КТ = 100Вт/м2 * S * К1 * К2 * К3 * К4 * К5 * К6 * К7,

Где за основу также берется норма в 100 Вт на квадратный метр, общая площадь помещения и дополняется коэффициентами, значения которых приведены ниже:

K1 — коэффициент, учитывающий остекление оконных проемов:

• для окон с обычным двойным остеклением: 1.27;
• для окон с двойным стеклопакетом: 1.0;
• для окон с тройным стеклопакетом: 0.85;

K2 — коэффициент теплоизоляции стен:

• низкая степень теплоизоляции: 1.27;
• хорошая теплоизоляция (кладка в два крипича или слой утеплителя): 1.0;
• высокая степень теплоизоляции: 0.85;

K3 — соотношение площади окон и пола в помещении:

• 50%: 1.2;
• 40%: 1.1;
• 30%: 1.0;
• 20%: 0.9;
• 10%: 0.8;

K4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

• для -35°C: 1.5;
• для -25°C: 1.3;
• для -20°C: 1.1;
• для -15°C: 0.9;
• для -10°C: 0.7;

K5 — корректирует потребность в тепле с учетом количества наружных стен:

• одна стена: 1.1;
• две стены: 1.2;
• три стены: 1.3;
• четыре стены: 1.4;

K6 — учет типа помещения, которое расположено выше:

• холодный чердак: 1.0;
• отапливаемый чердак: 1.0;
• отапливаемое жилое помещение: 1.0;

K7 — коэффициент, учитывающий высоту потолков:

• при 2.5 м: 1.0;
• при 3.0 м: 1.05;
• при 3.5 м: 1.1;
• при 4.0 м: 1.15;
• при 4.5 м: 1.2;

По этой формуле вы сможете рассчитать общее количества тепла, необходимого для того или иного помещения. Для определения количества секций радиаторов, вам необходимо полученный результат разделить на мощность одной секции.

Выбор диаметра

Общие сведения

Полипропиленовые трубы

Промежуточные трубы между тепловыми элементами (радиаторами, регистрами) являются своего рода магистралью для теплоносителя для систем отопления, которая должна обладать достаточной пропускной способностью, для обеспечения нормального движения. То есть от того насколько удачно будет подобран данный параметр — будет целиком зависеть нормальная работа системы в целом.

Однако в отличие от автомагистрали, где действует принцип “чем шире – тем лучше” отопительная система нуждается в оптимальных значениях, так как присутствие труб со слишком большим сечением будут также нежелательно, как и использование малого диаметра. Недостаточно большой размер будет вызывать шум – вследствие повышенной скорости циркуляции.

Чрезмерно большой диаметр требует наличия большого количества теплоносителя (в данном случае воды) в системе, что в свою очередь приведет к большим теплопотерям и неравномерному обогреву помещений. В таких случаях обычно происходит так, что водяные радиаторы отопления в комнате, которая находится ближе к котлу, прогревается достаточно хорошо, а остальных же комнатах температура в отопительных элементах начинает резко снижаться.

Трубы из нержавеющей стали

Также нерационально большое сечение является причиной большого количества затрачиваемых ресурсов на поддержание необходимой температуры вследствие увеличенного количества теплоносителя. Соответственно, чем меньше размер – тем меньше будет цена затрат на обогрев помещения.

Формула подбора

Для вычисления диаметра следует определиться с тем, какой расход энергии потребуется для обогрева того или иного помещения. Первоначально необходимо произвести расчет квадратуры помещения – измерить длину и ширину комнаты, а затем умножить оба значения между собой. Таким образом, в результате вы получите точное количество квадратных метров.

Для обогрева 10 квадратных метров площади при высоте потолков не более 3 метров потребуется 1 кВт энергии. Исходя из данного стандарта — вычисляется общее значение энергопотребления всех помещений в доме.

Подбор диаметра трубы для отопления из меди

То есть, чтобы обогреть комнату площадью в 40 квадратных метров необходимо 4 кВт энергии + 20 %. Посредством этих расчетов, осуществляется выбор диаметра труб для отопления, исходя из списка предоставленного ниже.

В нем также присутствует обозначение оптимальной скорости циркуляции, которая должна быть не менее 0.2 и не более 1.5 метров в секунду.

Если скорость движения воды будет меньше 0.2 м/сек, то это приведет к возникновению воздушных пробок и плохому обогреву.

Если же она будет превышать 1.5 м/сек, то велика вероятность появления посторонних шумов, которые являются следствием прохождения теплоносителя через различные препятствия:

• разводки,
• повороты и т. д.

Наиболее оптимальным значением является промежуток от 0.3, до 0.4 м/сек.

Радиатор с двутрубной системой

• Для 3 — 5 кВт целесообразнее применить 20 мм, скорость теплоносителя составит 0.2 — 0.4 м/сек;
• Для 6 — 9 кВт оптимальным значением является 25 мм, значение скорости движения теплоносителя в данном случае составит 0.3 — 0,4 м/сек;
• Для 10 — 15 кВт желательно использовать трубы с сечением 32 мм, в которых циркуляция будет составлять 0.3 – 0.4 м/сек. Допустимо использование труб с сечением 20 мм, однако в этом случае скорость теплоносителя составит от 0.5, до 0.7 м/сек;
• Для 16 — 21 кВт — оптимальным будет значение 40 мм, значение скорости движения теплоносителя в данном случае будет составлять от 0.3, до 0.4 м/сек;
• Для 22 — 32 кВт лучшим будет значение 50 мм, скорость циркуляции в данном случае будет находиться в пределах 0.3 – 0.4 м/сек;

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов

Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов

Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

• Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
• Алюминиевый — 190 Вт (0,19 кВт).
• Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

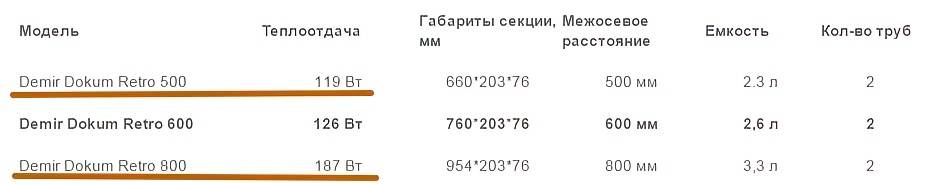

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м²:

• биметаллическая секция обогреет 1,8 м²;
• алюминиевая — 1,9-2,0 м²;
• чугунная — 1,4-1,5 м²;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м², для ее отопления примерно понадобится:

• биметаллических 16 м² / 1,8 м² = 8,88 шт, округляем — 9 шт.
• алюминиевых 16 м² / 2 м² = 8 шт.
• чугунных 16 м² / 1,4 м² = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Специфика и другие особенности

Также возможна и другая специфика у помещений, для которых делается расчет, не все же они похожи и совершенно одинаковы. Это могут быть такие показатели как:

• температура теплоносителя меньше 70 градусов – число частей соответственно предстоит увеличить;
• отсутствие двери в проеме между двумя помещениями. Тогда требуется подсчитать общую площадь обоих помещений, чтобы вычислить количество радиаторов для оптимального обогрева;
• установленные на окнах стеклопакеты препятствуют потере тепла, следовательно, можно монтировать меньше секций батареи.

При замене старых чугунных батарей, которые обеспечивали нормальную температуру в комнате, на новые алюминиевые или биметаллические, калькуляция весьма проста. Умножитьте теплоотдачу одной чугунной секции (в среднем 150 Вт). Результат разделите на количество тепла одной новой части.

Расчет по объему

Если высота потолков в квартире нестандартная, это нужно учитывать при расчётах и вычислять не площадь, а объём.

Порядок действий:

1. Считаем объём комнаты. Для этого умножаем площадь на высоту потолков. Пример: комната 12 м2. Потолки – 3,1 м. 12 х3,1 = 37,2 м3.
2. Расчет тепловой энергии на отопление. Узнаём из СНИП, сколько тепловой мощности нужно на обогрев 1 м3 в нашем доме (см. ниже таблицу 2). Например, у нас кирпичный дом, значит показатель =34 Вт.
3. Перемножаем два получившихся значения. Пример: 37,2 х 34 = 1264,8
4. Смотрим в документах к радиатору, какова теплоотдача 1 секции. Например, для алюминиевого радиатора А350, это 138 Вт.
5. Делим итог из пункта 3 на теплоотдачу. Пример: 1264,8 : 138 = 9 секций.

Расчет в зависимости от типа батареи

Расчет в зависимости от типа батареи

Если планируется установка секционных батарей стандартного типа, то определение их числа не доставит проблем, так как известны все технические параметры таких батарей, включая тепловую мощность. В случае, если вместо мощности производителем указано значение расхода жидкости-теплоносителя, то рассчитать мощность достаточно легко: расход 1 литра теплоносителя в минуту приблизительно равен 1 кВт мощности.

Если же радиаторы отопления пока не выбраны, необходимо учесть, что батареи, имеющие одинаковые габариты, но произведенные из разных материалов, обладают разной тепловой мощностью, при этом, метод расчета секций чугунных батарей отопления аналогичен расчету радиаторов, выполненных из других материалов (алюминия, стали). Различаться может лишь мощность излучения одной секции.

Существуют усредненные значения мощностей, которые можно учитывать при расчете батарей из разных материалов. Так, одна секция батареи с осевым расстоянием 50 см излучает следующее количество тепла:

• чугунный радиатор – 145 Вт;
• биметаллический радиатор – 185 Вт;
• алюминиевый радиатор – 190 Вт.

Однако, в продаже можно найти радиаторы другой высоты (примерно от 20 до 60 см), мощность которых может отличаться от стандарта, поэтому при расчете нестандартных радиаторов отопления понадобится внести коррективы. В частности, следует учесть, что тепловая отдача радиатора зависит от площади его поверхности. Чем меньше высота отопительного радиатора, тем меньше его площадь и, соответственно, ниже мощность теплового излучения. Определив соотношение между высотой прибора отопления и стандартом, можно скорректировать результат расчета с помощью полученного коэффициента.

Зависимость мощности приборов отопления от местоположения и подключения
Помимо остальных параметров, теплоотдача радиаторов отопления варьируется в зависимости от такого фактора, как тип подключения. Так, наиболее оптимальным можно считать диагональное подключение, при котором теплоноситель подается сверху – в данном случае отсутствуют потери тепловой мощности, а наибольшие потери тепловой мощности характерны для бокового подключения и достигают отметки 22%.

При всех остальных типах подключения наблюдаются средние потери.
Реальная мощность радиатора отопления снижается и в случае присутствия каких-либо заграждающих конструкций, к примеру, подоконника (при нависании – 7-8% потерь, при частичном нависании – 3-5% потерь) или сетчатого экрана (20-25%, если экран перекрывает радиатор полностью, и 7-8% потерь, если экран не достигает пола).

Общие положения

Любой простой способ расчета имеет довольно большую погрешность

Однако с практической стороны для нас важно обеспечить гарантированно достаточную тепловую мощность. Если она окажется больше необходимой даже в пик зимней стужи — что с того?

В квартире, где отопление оплачивается по площади, жар костей не ломит; да и регулировочные дроссели и термостатические регуляторы температуры не являются чем-то очень редким и недоступным.

В случае частного дома и собственного котла цена киловатта тепла нам хорошо известна, и, казалось бы, избыточное отопление ударит по карману. Однако на практике это не так. Все современные газовые и электрокотлы для отопления частного дома снабжаются термостатами, которые регулируют теплоотдачу в зависимости от температуры в помещении.

Термостат не даст котлу потратить лишнее тепло.

Даже если наш расчет мощности радиаторов отопления даст значительную ошибку в большую сторону — мы рискуем лишь стоимостью нескольких дополнительных секций.

Виды радиаторов

Первое, что нужно знать — это вид и материал из которых сделаны ваши радиаторы, именно от этого в частности и зависит их количество. В продаже присутствуют как всем уже знакомые чугунные виды батарей, но значительно усовершенствованные, так и современные экземпляры, выполненные из алюминия, стали и, так называемые, биметаллические радиаторы из стали и алюминия.

Современные варианты батарей изготавливаются в разнообразных дизайнерских исполнениях и имеют многочисленные оттенки и цвета, поэтому можно легко выбрать те модели, которые больше подходят для конкретного интерьера. Однако, нельзя забывать и о технических характеристиках приборов.

Самыми популярными из современных радиаторов стали биметаллические батареи. Они устроены по комбинированному принципу и состоят из двух сплавов: изнутри они стальные, снаружи — алюминиевые. Привлекают они своим эстетичным внешним видом, экономностью в использовании и легкостью в эксплуатации.

Современная биметаллическая батарея на 10 секций

Но есть у них и слабая сторона — приемлемы они только для систем отопления с достаточно высоким давлением, а значит, для строений, подключенных к центральному отоплению в многоквартирных домах. Для зданий с автономным отопительным снабжением они не подходят и от них лучше отказаться.

Стоит поговорить и о чугунных радиаторах. Несмотря на их большой «исторический стаж», они не теряют своей востребованности. Тем более, что сегодня можно приобрести чугунные варианты, выполненные в различном дизайне, и их легко можно подобрать для любого дизайнерского оформления. Более того, производятся такие радиаторы, которые вполне могут стать дополнением или даже украшением помещения.

Чугунный радиатор в современном стиле

Эти батареи подойдут как для автономного, так и для центрального отопления, и под любой теплоноситель. Они дольше, чем биметаллические прогреваются, но и более длительное время остывают, что способствует большей теплоотдаче и сохранению тепла в помещении. Единственным условием долгосрочной их эксплуатации является качественный монтаж при установке.

Стальные радиаторы делятся на два типа: трубчатые и панельные.

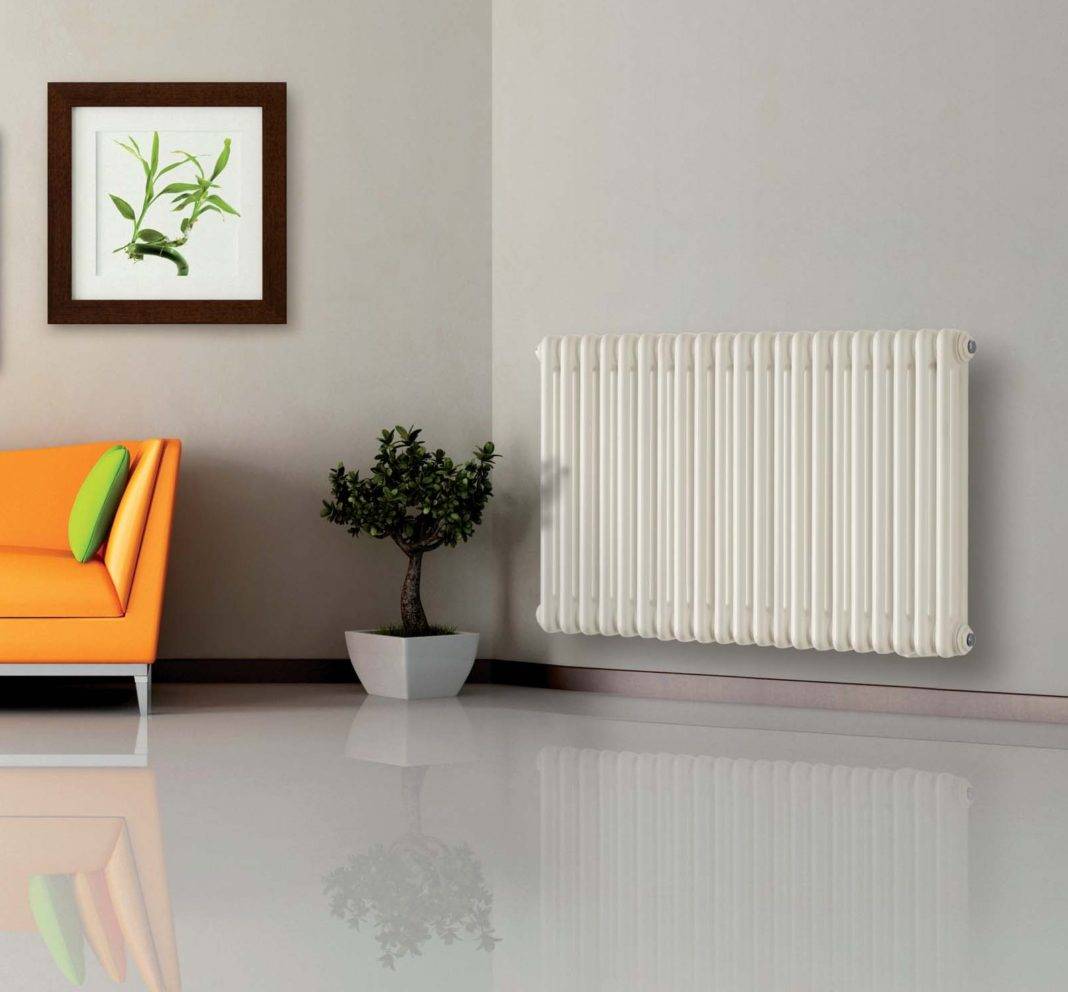

Стальные радиаторы трубчатой конструкции

Трубчатые варианты более дорогостоящие, они нагреваются медленнее панельных, и, соответственно, дольше сохраняют температуру.

Панельный тип стальных радиаторов

Эти характеристики обоих типов стальных батарей и будут напрямую влиять на количество точек их размещения.

Стальные радиаторы имеют респектабельный вид, поэтому неплохо вписываются в любой стиль оформления помещения. Они не собирают на своей поверхности пыль и легко приводятся в порядок.

Алюминиевые радиаторы имеют хорошую теплопроводность, поэтому считаются вполне экономичными. Благодаря этому качеству и современному дизайну, алюминиевые батареи стали лидерами продаж.

Легкие и эффективные алюминиевые радиаторы

Но, приобретая их, необходимо учитывать один их недостаток — это требовательность алюминия к качеству теплоносителя, поэтому они больше подходят только для автономного отопления.

Для того, чтобы рассчитать, сколько радиаторов понадобится на каждую из комнат, придется учесть многие нюансы, как связанные с характеристиками батарей, так и другие, влияющие на сохранность тепла в помещениях.

Биметаллические радиаторы отопления: видео

Расчёт мощности радиаторов для всей комнаты

Умножая такие значения на полную площадь вашей комнаты, вы можете рассчитать, сколько именно вам нужно кВт тепла от устанавливаемого радиатора отопления.

Измерить площадь достаточно просто – ширина комнаты умножается на её длину. Стоит отметить, что если ваше помещение отличается достаточно сложным периметром, то в таком случае можно провести также более грубые измерения, но погрешность всегда должна трактоваться в большую сторону.

Также следует определиться с высотой каждой секции биметаллического радиатора, чтобы он подходил под место его установки. При этом, если у вас присутствуют высокие потолки или же увеличенная площадь окна, то в таком случае вам следует также умножить полученное вами значение на поправочный коэффициент, чтобы понять, в каком количестве устанавливать биметаллические радиаторы. Сколько секций биметаллического радиатора нужно, таким образом, посчитаем несколько иначе.

Для того, чтобы определиться с тем, какое количество секций радиатора нужно для вас, надо мощность, которая в соответствии с проведёнными расчётами требуется для отопления вашей комнаты, разделить на мощность, которую имеют секции той модели, которая пришлась вам по вкусу. Зачастую мощность секции в обязательном порядке указывается в паспорте каждого устройства, поэтому узнать ее не составляет никакого труда узнать, сколько кВт в биметаллическом радиаторе. В крайнем случае, можно посмотреть мощность в интернете.

Как уже известно, мощность, требуемая для нормального подогрева каждого м2, составляет приблизительно 100-120 Вт. Для того, чтобы определиться с мощностью батареи для вашего помещения, вы можете умножить его площадь на 100, а потом разделить на мощность, которую имеет каждая секция выбранной вами биметаллической батареи. Полученное число и будет нужным вам количеством секций радиатора.

Отдельно следует сказать о том, что определенные модели современных радиаторов могут иметь такое количество секций, которое кратно двум, а некоторые устройства не предоставляют возможности регулировки и имеют строго фиксированное количество секций.

В такой ситуации вам следует выбирать батарею с наиболее приближённым числом секций, однако обязательно их количество должно быть больше расчётного, потому что лучше сделать помещение немного более тёплым, чем всю зиму подмерзать.

Пример расчёта количества секций

Пример расчёта количества секций

30*100/200 = 15.

То есть, для обогрева такого помещения необходимо установить радиатор с 15 секциями. Использование данной формулы является актуальным для обычных помещений, имеющих высоту потолков не более трёх метров, а также только один дверной проём, окно и стену, выходящую наружу здания. В том случае, если расчёт количества биметаллических радиаторов отопления ведётся для нестандартных помещений, то есть тех, которые находятся на торце или же в углу здания, необходимо будет умножить полученное число на коэффициент

Другими словами, если бы рассматриваемая в вышеуказанном примере комната имела 2 наружные стены и 2 окна, необходимо было бы производить дальнейший расчёт как 15*1.2=18. То есть в данной ситуации потребовалось бы уже установить три радиатора, каждый из которых имеет по 6 секций.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

• каждое окно добавляет к показателю 0.2 кВт;
• дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

Где:

• первый показатель – это площадь комнаты;
• второй – стандартное количество Вт на м2;
• третий и четвертый указывают на то, что в комнате по одному окну и двери;
• следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
• шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

Как рассчитать количество секций биметаллических радиаторов отопления

Вполне естественно, что наиболее эффективно и оптимально рассчитать количество секций могут эксперты, которые имеют большой опыт работы в данной области, поэтому лучше всего воспользоваться услугами специалистов. Профессиональный расчёт количества секций биметаллических радиаторов отопления является максимально точным и предоставляет возможность для того, чтобы оптимально определить, какое количество устройств нужно использовать не только лишь в каждой отдельной комнате, но еще и в любых типах объектов.

Профессиональный способ расчёта учитывает огромнейшее количество различных параметров, среди которых:

• материал, который использовался для возведения здания, а также толщина стен;
• тип окон, которые монтировались в данную комнату;
• общие климатические условия;
• присутствует ли отопление в помещении непосредственно над рассматриваемым;
• сколько присутствует внешних стен;
• площадь помещения;
• высота потолков.

Всё это позволяет добиться максимальной точности проводимых расчетов.

Расчет по площади

Предыдущий метод расчета – прекрасное решение для помещений, у которых высота более 2.7 м. В комнатах с более низкими потолками (до 2.6 м) можно воспользоваться другим способом, приняв за основу площадь.

В этом случае, рассчитывая общее количество тепловой энергии, потребность на один кв. м. берут равной 100 Вт. Каких-либо корректировок в него покуда вносить не требуется.

Формулы расчета количества секций по площади помещения, с примером

1. На первом этапе определяется общая площадь помещения: * (5х4=20 кв. м.)
2. Следующий шаг – определение тепла, необходимого для обогрева всего помещения: * (100х20=2000 Вт)
3. В паспорте, прилагаемом к радиатору отопления, необходимо узнать мощность одной секции – средний показатель современных моделей 170 Вт
4. Для определения необходимого количества секций следует воспользоваться формулой: / (2000/170=11.7)
5. Вносим поправочные коэффициенты (рассмотрены далее)
6. Округление рекомендуется делать в большую сторону – получаем 12 секций
