Расчет гидравлики водяной системы отопления
Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.
Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.
Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.
Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.
На данном этапе проектирования определяются:
- диаметр труб и их пропускная способность;
- местные потери давления по отдельным участкам системы отопления;
- требования гидравлической увязки;
- потери давления по всей системе (общие);
- оптимальный расход теплоносителя.
Для производства гидравлического расчета необходимо проделать некую подготовку:
- Собрать исходные данные и систематизировать их.
- Выбрать методику расчета.
Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

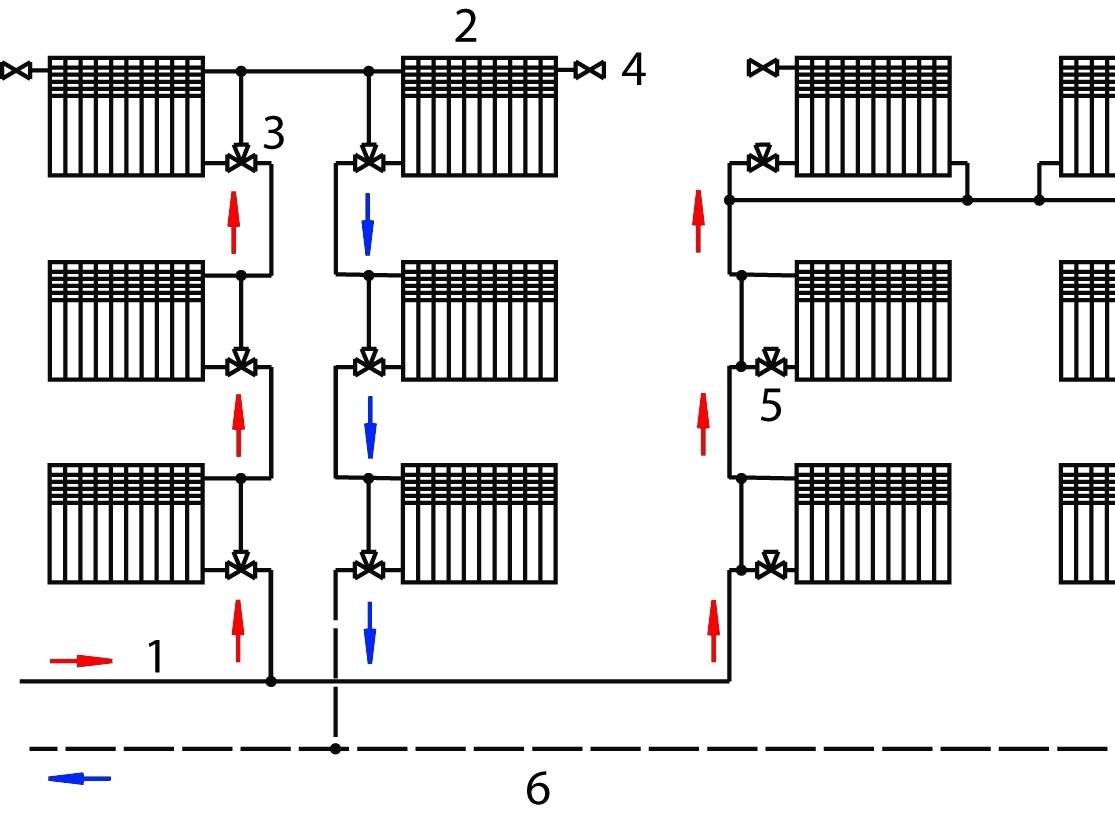

Схематичное изображение отопительной системы в частном доме
На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:
- мощности радиаторов;
- расхода теплоносителя;
- расстановки теплового оборудования и пр.
Все участки системы, узловые точки маркируются, подсчитывается и наносится на чертеж длина колец.
Подбор диаметра труб отопления — Teplopraktik
Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.
Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.
Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.
Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 40 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 30 | 30 | 1,25 дюйма (32мм), дюйм с четвертью) | 40 | 40 |
| 20 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 15 | 21 | 1 дюйм (25мм) | 32 | 32 |
| 12 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 10 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 8 | 16 | 3/4 дюйма (20мм) | 25 | 25 |
| 6 | 14 | 1/2 дюйма (15мм) | 20 | 20 |
| 5 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 4 | 11 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 10 | 3/8 дюйма (10мм) | 16 | 16 |
| 2 | 8 | 3/8 дюйма (10мм) | 16 | 16 |
| 1 | 6 | 3/8 дюйма (10мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 55 | 2 дюйма (50мм) | 63 | 63 |
| 40 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 30 | 43 | 2 дюйма (50мм), либо 1,5 дюйма (40мм) | 63 | 63 |
| 20 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 30 | 1,25 дюйма (32мм) | 40 | 40 |
| 12 | 27 | 1,25 дюйма (32мм) | 40 | 40 |
| 10 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 8 | 22 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 16 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 13 | 1/2 дюйма (15мм) | 20 | 20 |
| 2 | 11 | 1/2 дюйма (15мм) | 16 | 16 |
| 1 | 8 | 1/2 дюйма (15мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 30 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 20 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 34 | 1,5 дюйма (40мм) | 50 | 50 |
| 12 | 30 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 10 | 28 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 8 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 21 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 3 | 15 | 3/4 дюйма (20мм)) | 25 | 25 |
| 2 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 1 | 10 | 1/2 дюйма (15мм) | 20 | 20 |
Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.
Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.
Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.
В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.
teplopraktik.ru
Расчет диаметра труб
Расчет сечения труб должен опираться на результаты теплового расчета, обоснованные экономически:
- для двухтрубной системы – разность между tr (горячим теплоносителем) и to (охлажденным – обраткой);
- для однотрубной – расход теплоносителя G, кг/ч.
Кроме того, в расчете должна учитываться скорость движения рабочей жидкости (теплоносителя) — V . Ее оптимальная величина находится в диапазоне 0,3-0,7 м/с. Скорость обратно пропорциональна внутреннему диаметру трубы.
При скорости движения воды, равной 0,6 м/с в системе появляется характерный шум, если же она менее 0,2 м/с, появляется риск возникновения воздушных пробок.
Для расчетов потребуется еще одна скоростная характеристика – скорость теплопотока. Она обозначается буквой Q, измеряется в ваттах и выражается в количестве тепла, переданного в единицу времени
Q (Вт) = W (Дж)/t (с)
Кроме вышеперечисленных исходных данных для расчета потребуются параметры отопительной системы – длина каждого участка с указанием приборов, подключенных к нему. Эти данные для удобства можно свести в таблицу, пример которой приведен ниже.
Таблица параметров участков
| Обозначение участка | Длина участка в метрах | Количество приборов а участке, шт. |
| 1-2 | 1,8 | 1 |
| 2-3 | 3,0 | 1 |
| 3-4 | 2,8 | 2 |
| 4-5 | 2,9 | 2 |
Расчет диаметров труб достаточно сложный, поэтому проще воспользоваться справочными таблицами. Их можно найти на сайтах производителей труб, в СНиП или специальной литературе.
Монтажники при подборе диаметра труб пользуются правилом, выведенным на основании анализа большого числа отопительных систем. Правда, это касается только небольших частных домов и квартир. Практически все отопительные котлы оборудованы патрубками подачи и обратки ¾ и ½ дюйма. Такой трубой и выполняется разводка до первого разветвления. Далее на каждом участке размер трубы уменьшают на один шаг.
Такой подход не оправдывает себя, если в доме имеется два или более этажей. В этом случае приходится производит полноценный расчет и обращаться к таблицам.
Выбор трубного диаметра для отопления
Такой способ построен не на расчетах, а на закономерности, которая прослеживается при анализе достаточно приличного количества отопительных систем. Данное правило выведено установщиками и применяется ими на маленьких системах для частных квартир и домов.
Трубный диаметр можно просто выбрать следуя конкретному правилу (кликните для увеличения размера)
Из множества отопительных котлов выходят отрезки трубы подачи и обратки 2-ух размеров: ? и ? дюйма. Вот такой трубой и выполняется разводка до первого разветвления, а далее на каждом разветвлении размер станет меньше на один шаг. Этим способом можно определить диаметр отопительных труб в квартире. Системы в большинстве случаев маленькие — от трех до восьми отопительных приборов в системе, максимум — две-три ветви по одному-два отопительного прибора на любой. Для подобной системы предложенный способ — прекрасное решение. Почти что также обстоит дело и для маленьких частных строений. А вот если есть уже два этажа и более разветвленная система, то приходится уже считать и работать с таблицами.
При не самой сложной и разветвленной системе трубный диаметр системы обогрева можно высчитать собственными силами. Для этого необходимо иметь данные о потерях тепла помещения и мощности каждого отопительного прибора. После, применяя таблицу, можно определить трубное сечение, которая управится с подачей необходимого количества тепла. Рассечет непростых многоэлементных схем лучше поручить специалисту. В любом случае высчитать собственными силами, но попытаться, как минимум, проконсультироваться у.
Расчет ДИАМЕТРОВ ТРУБ системы отопления ПО ДОПУСТИМОЙ СКОРОСТИ
Зависимость КПД отопления от диаметра трубопроводов
Полноценная работа энергетической системы зависит от критериев:
- Свойства движимой жидкости (теплоносителя).
- Материал труб.
- Скорость потока.
- Пропускное сечение или диаметр труб.
- Наличие насоса в схеме.
Неверное утверждение, что чем больше сечение трубы, тем больше жидкости оно пропустит. В данном случае увеличение просвета магистрали будет способствовать понижению давления, и как следствие, скорости потока теплоносителя. Это может привести к полной остановке оборота жидкости в системе и нулевому КПД. Если в схему включить насос, при большом диаметре трубы и увеличенной длине магистралей его мощности может быть недостаточно, чтобы обеспечить нужный напор. При перебоях с электричеством применение насоса в системе просто бесполезно – отопление будет отсутствовать полностью, сколько не нагревай котел.
Для индивидуальных построек с централизованным отоплением диаметр труб выбирается такой же, как для городских квартир. В домах с паровым отоплением от котла требуется тщательно рассчитывать диаметр. Учитываются длина магистралей, возраст и материал труб, число включенных в схему водоподачи сантехприборов и радиаторов, схема отопления (одно-, двухтрубная). В таблице 1 представлены примерные потери теплоносителя в зависимости от материала и срока эксплуатации трубопроводов.
| Труба | Расход м3/час | Скорость м/с | Потери напора м/100м |
|---|---|---|---|
| Сталь новая 133х5 | 60 | 1,4 | 3,6 |
| Сталь новая 133х5 | 60 | 1,4 | 6,84 |
| ПЭ 100 110х6,6 (SDR 17) | 60 | 2,26 | 4,1 |
| ПЭ 80 110х8,1 (SDR 13,6) | 60 | 2,41 | 4,8 |
| Сталь новая 245х6 | 400 | 2,6 | 4,3 |
| Сталь старая 245х6 | 400 | 2,6 | 7,0 |
| ПЭ 100 225х13,4 (SDR 17) | 400 | 3,6 | 4,0 |
| ПЭ 80 110х16,6 (SDR 13,6) | 400 | 3,85 | 4,8 |
| Сталь новая 630х10 | 3000 | 2,85 | 1,33 |
| Сталь старая 630х10 | 3000 | 2,85 | 1,98 |
| ПЭ 100 560х33,2 (SDR 17) | 3000 | 4,35 | 1,96 |
| ПЭ 80 560х41,2 (SDR 13,6) | 3000 | 4,65 | 2,3 |
| Сталь новая 820х12 | 4000 | 2,23 | 0,6 |
| Сталь старая 820х10 | 4000 | 2,23 | 0,87 |
| ПЭ 100 800х47,4 (SDR 17) | 4000 | 2,85 | 0,59 |
| ПЭ 80 800ъ58,8 (SDR 13,6) | 4000 | 3,0 | 0,69 |
Чересчур маленький диаметр трубы неизбежно приведет к образованию высокого напора, что вызовет повышенную нагрузку на соединительные элементы магистрали. Кроме того, отопительная система будет шумной.
Влияние диаметра трубы на функциональность отопления
При качественных расчетах система с принудительной циркуляцией будет функционировать максимально эффективно. Поэтому стоит хорошо рассчитать вероятные тепловые потери и попробовать их минимизировать.
В противном случае даже при больших затратах энергии эффективность работы трубопровода будет не полная, то есть отопительная система не будет полностью справляться с поставленной задачей.
То, что размер сечения оказывает влияние на гидродинамику – это правда. И если некоторые считают, что чем больше ∅, тем эффективнее работа, то они сильно заблуждаются.
Если использование образцов большого диаметра не оправдано, то давление сильно падает, что приводит к тому, что отопление совсем пропадает.
Если решили проводить отопление в частном доме, то тут надо определиться с тем, как будет подаваться вода. Если от центральной магистрали, то расчет проводится таким же образом, как и для квартиры.
Если имеется своя автономная система отопления, то диаметр труб надо подбирать исходя из того какой материал использовался для ее изготовления и вида самой системы.
Некоторые нюансы, определяющие выбор
Диаметры бывают:
- внутренними (основополагающий показатель размера трубы);
- внешними (основополагающий показатель определяющий класс изделия);
- условными (это значение округляется и переводится в дюймы).
Внешний диаметр бывает – малым, средним и большим.
Как рассчитать оптимальный размер без калькулятора?
Когда необходимо рассчитать подходящий размер сечения трубы отопления, то следует придерживаться определенных рекомендаций.
Смотреть видео
Профессиональные сантехники уверяют, что в отоплении с принудительной циркуляцией лучше выбирать минимальный диаметр труб насколько это возможно. Такое решения вполне обосновано.
Минимальное сечение позволяет минимизировать поток движения теплоносителя. Также отопительная система, состоящая из труб небольшого сечения, легче поддается монтажу и является более выгодной, если говорить о финансовых тратах.
Но такие решения не должны заставлять покупателей вопреки проведенному расчету приобретать составляющие элементы меньшего диаметра, чем получается в результате проведенного расчета.
При установке образцов меньшего сечения, чем надо система будет работать с большим шумом и станет неэффективной.
В идеале для подбора подходящего диаметра трубы для отопления, надо ориентироваться на движение воды по трубопроводу. Самыми подходящими будут значения, что находятся на интервале от 0,3 до 0,7м/с. Рекомендуется отталкиваться именно от них.
Расчет мощности отопления без калькулятора
Эти расчеты проводятся по специально выведенной формуле. Чтобы получить требуемую мощность отопления с обычной или принудительной циркуляцией теплоносителя метраж частного дома или квартиры умножается на коэф-нт теплопотери, затем умножаем полученное значение на число, которое выходит при подсчете разницы максимальной температуры зимой на улице и внутри частного дома, затем данное значение делим на 860.
Смотреть видео
Расчет отопления частного дома
Коэф-нт теплопотери берем исходя из того, какой материал использовался во время строения, учитывая при этом, каким пользовались утеплителем.
Если все параметры близки к стандартным, то расчет проводиться, беря за основу усредненные значения. Если отопление рассчитывается для помещения без теплоизоляции, то берем коэффициент 4.
Кирпичное помещение с кладкой в один кирпич с множеством оконных проемов считается местом с низкой изоляцией и для него используется коэффициент – 2,5.
Стандартная кирпичная постройка с толстыми стенами без дополнительного утепления относится к средней степени теплоизоляции и для расчета используется коэффициент – 1,5.
К высокой степени изоляции относится строение из кирпичной клади с двухсторонним утеплением и с встроенными стеклопакетами с энергосохраняющими свойствами. В этом случае используется коэффициент – 1.
Если остановится подробнее на скорости воды в трубах отопления, то она не должна продвигаться со скоростью менее 0,2м/с иначе вода начнет выделять воздух, который образует воздушные пробки и нарушит всю работу.
А если теплоноситель будет двигаться со скоростью более 1,5 м/с, то процесс движения будет очень шумным и находиться в таком месте станет не комфортным для жильцов.
Рекомендуется не доводить до крайних границ, а придерживаться среднего значения. Если нужно увеличить скорость передвижения теплоносителя, томожно воспользоваться специальным насосом при установке системы с принудительной циркуляцией.
Цели гидравлического расчета
Цели гидравлического расчета заключаются в следующем:
- Подобрать оптимальные диаметры трубопроводов.
- Увязать давления в отдельных ветвях сети.
- Выбрать циркуляционный насос для системы отопления.
Раскроем подробнее каждый из этих пунктов.
1. Подбор диаметров трубопроводов
Чем меньше диаметр трубопровода, тем больше сопротивление оказывается потоку теплоносителя из-за трения о стенки трубопровода и местных сопротивлений на поворотах и ответвлениях. Поэтому для малых расходов, как правило, берутся малые диаметры трубопроводов, для больших расходов, соответственно, большие диаметры, за счёт чего можно ограниченно отрегулировать систему.
Если система разветвлённая – есть короткая и длинная ветка, то на длинной ветке идёт большой расход, а на короткой – меньший. В этом случае короткая ветка должна выполняться из труб меньших диаметров, а длинная ветка должна выполняться из труб большего диаметра.
И, по мере уменьшения расхода, от начала к концу ветки диаметры труб должны уменьшаться так, чтобы скорость теплоносителя была примерно одинакова.
2. Увязка давлений в отдельных ветвях сети
Увязка может производиться подбором соответствующих диаметров труб или, если возможности этого способа исчерпаны, то за счёт установки регуляторов расхода давления или регулировочных вентилей на отдельных ветвях.
Частично мы, как это описано выше, можем увязать давление с помощью подбора диаметров трубопроводов. Но не всегда это удаётся сделать. Например, если берём самый маленький диаметр трубопровода на короткой ветке, а сопротивление в нём все равно недостаточно большое, тогда весь поток воды будет идти через короткую ветку, не заходя в длинную. В этом случае требуется дополнительная регулировочная арматура.
Регулировочная арматура может быть разной.
Бюджетный вариант — ставим регулировочный вентиль — т.е. вентиль с плавной регулировкой, который имеет градацию в настройке. Каждый вентиль имеет свою характеристику. При гидравлическом расчёте проектировщик смотрит, какое давление необходимо погасить, и определяется так называемая невязка давлений между длинной и короткой ветками. Тогда по характеристике вентиля проектировщик определяет, на сколько оборотов этот вентиль, от полностью закрытого положения, надо будет открыть. Например, на 1, на 1.5 или на 2 оборота. В зависимости от степени открытия вентиля будет добавляться разное сопротивление.
Более дорогой и сложный вариант регулировочной арматуры — т.н. регуляторы давления и регуляторы расхода. Это устройства, на которых мы задаём необходимый расход или необходимый перепад давлений, т.е. падение давлений на этой ветке. В этом случае устройства сами контролируют работу системы и, если расход не соответствует требуемому уровню, то они открывают сечение, и расход увеличивается. Если расход слишком большой, то сечение перекрывается. Аналогично происходит и с давлением.
Если все потребители после ночного понижения теплоотдачи одновременно открыли утром свои отопительные приборы, то теплоноситель попытается, в первую очередь, поступать в ближние к тепловому пункту приборы, а до дальних дойдет спустя часы. Тогда сработает регулятор давления, прикрывая ближайшие ветки и, тем самым, обеспечит равномерное поступление теплоносителя во все ветки.
3. Подбор циркуляционного насоса по давлению (напору) и по расходу (подаче)
Расчетные потери давления в главном циркуляционном кольце (с небольшим запасом) определят напор для циркуляционного насоса. А расчетный расход насоса – это суммарный расход теплоносителя по всем ветвям системы. Насос подбирается по напору и по расходу.
Если в системе стоит несколько циркуляционных насосов, то в случае их последовательного монтажа у них суммируется напор, а расход будет общим. Если насосы работают параллельно, то у них суммируется расход, а напор будет одинаковым.
Характеристики Ленинградки
При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:
- Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
- Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.
Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.
Для улучшения свойств оборудования его комплектуют различными приспособлениями:
- Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
- Термостаты направляют теплоноситель в нужные зоны.
- Вентили используют для регулировки циркуляции воды.
Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.
Достоинства и недостатки
К плюсам использования относят:
- Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
- Доступность – детали для сборки есть в любом строительном магазине.
- Система отопления частного дома Ленинградка при поломках легко ремонтируется.
Среди недостатков отмечают:
- Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
- Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
- Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.
Как правильно монтировать?
Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:
1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.
Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.
2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.
Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:
- Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
- Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
- В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
- Замыкают оборудование на нагревательном котле.
Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.
«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».
Григорий Астапов, Москва.
«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».
Олег Егоров, Санкт-Петербург.
«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».
Алексей Чижов, Екатеринбург.
