Работа солнечных батарей и контроллеров в пасмурную погоду

Правительственная помощь

Идя навстречу желаниям россиян, в правительстве рассматриваются соответствующие законопроекты, которые помогут развиваться альтернативной энергетике, а именно, солнечные батареи ночью снабжающие электричеством.

Одним из них является тот, который разрешит продавать излишки аккумулированной энергии государству.

В Австралии, Швеции, Германии владельцы дополнительных источников энергии не только ее получают для себя практически бесплатно, но и продают излишки в городскую сеть. Тем самым, в выигрыше оказываются обе стороны.

Рекомендуем:

• Yingli Solar: обзор, стоимость, недостатки и плюсы, цена
• Монокристаллические солнечные панели лучше, сравнение с аналогами, достоинства, цена: ТОП-6
• Двухсторонние солнечные батареи: преимущества, устройство, цена

Поскольку, как говорилось, солнечные батареи ночью для россиян пока дело новое, многие колеблются, сомневаясь в эффективности такого источника, поскольку на огромной территории России в течение года чаще бывает погода пасмурная с обильными осадками. Как в таких условиях будут себя вести солнечные батареи днем и как ночью?

Сфера применения

Есть три направления использования солнечной энергии:

• Экономия электроэнергии. Солнечные панели позволяют отказаться от централизованного электроснабжения или уменьшить его потребление, а также продавать излишки электричества электроснабжающей компании.
• Обеспечение электроэнергией объектов, подведение к которым линии электропередач невозможно или невыгодно экономически. Это может быть дача или охотничий домик, находящийся далеко от ЛЭП. Такие устройства используются также для питания светильников в отдаленных участках сада или автобусных остановках.
• Питание мобильных и переносных устройств. При походах, поездках на рыбалку и других подобных мероприятиях есть необходимость зарядки телефонов, фотоаппаратов и прочих гаджетов. Для этого также используются солнечные элементы.

Виды

Видов солнечных батарей на сегодня много:

• тонкопленочные и поликристаллические;
• монокристаллические;
• аморфные.

Все они отлично удерживают рассеянный свет. Осадки в виде дождя и снега несколько снижают коэффициент полезного действия, но глобальным образом не отражаются на эффективности солнечного модуля.

Важно: Чтобы они работали максимально эффективно, монтаж сделать необходимо грамотно, выставив точно наклон, что позволит использовать дополнительный источник дешевой энергии и зимой. Угол наклона важен, поскольку солнце в это время года находится низко

Тогда, даже во время дождя, они продолжают накапливать энергию.

Также необходимо панели очищать от снега и наледи. Температура не ухудшает функционирование современных панелей, поэтому в морозную и солнечную погоду у них отличная производительность.

Расчёт солнечных батарей для частного дома или дачи

Если вы не знаете ваше потребление и только планируете скажем запитать дачу от солнечных батарей, то потребление считается достаточно просто. Например у вас на даче будет работать холодильник, который по паспорту потребляет 370кВт*ч в год, значит в месяц он будет потреблять всего 30.8кВт *ч энергии, а в день 1.02кВт*ч. Также свет, например лампочки у вас энергосберегающие скажем по 12 ватт каждая, их 5 штук и светят они в среднем по 5 часов в сутки. Это значит что в сутки ваш свет будет потреблять 12*5*5=300 ватт*ч энергии, а за месяц «нагорит» 9кВт*ч. Также можно почитать потребление насоса, телевизора и всего другого что у вас есть, сложить всё и получится ваше суточное потребление энергии, а там умножить на месяц и получится некая примерная цифра. Например у вас получилось в месяц 70кВт*ч энергии, прибавляем 40% энергии, которая будет теряться в АКБ, инверторе и пр. Значит нам нужно чтобы солнечные панели вырабатывали примерно 100кВт*ч. Это значит 100:30:7=0,476кВт. Получается нужен массив батарей мощностью 0,5кВт. Но такого массива батарей будет хватать только летом, даже весной и осенью при пасмурных днях будут перебои с электричеством, поэтому надо увеличивать массив батарей в два раза.

В итоге вышеизложенного в вкратце расчёт количества солнечных батарей выглядит так:

• принять что солнечные батареи летом работают всего 7 часов с почти максимальной мощностью
• посчитать своё потребление электроэнергии в сутки
• Разделить на 7 и получится нужная мощность массива солнечных батарей
• прибавить 40% на потери в АКБ и инверторе
• прибавить ещё 20% если у вас будет PWM контроллер, если MPPT то не нужно

Пример: Потребление частного дом 300кВт*ч в месяц

, разделим на 30 дней = 7кВт, разделим 10кВт на 7 часов, получится 1,42кВт. Прибавим к этой цифре 40% потерь на АКБ и в инверторе, 1,42+0,568=1988ватт. В итоге для питания частного дома в летнее время нужен массив в 2кВт. Но чтобы даже весной и осенью получать достаточно энергии лучше увеличить массив на 50%, то-есть ещё плюс 1кВт. А зимой в продолжительные пасмурные периоды использовать или бензогенератор, или установить ветрогенератор мощностью не менее 2кВт. Более конкретно можно рассчитать основываясь на данных архива погоды по региону.

Принцип работы солнечной батареи

В результате перетечки зарядов на границе p- и n- слоев, в n-слое образуется зона нескомпенсированного положительного заряда, а в p-слое – отрицательного заряда, т.е. известный всем из школьного курса физики p-n-переход. Разность потенциалов, возникающая на переходе контактная разность потенциалов (потенциальный барьер) препятствует прохождению электронов с p-слоя, но беспрепятственно пропускает неосновные носители в направлении противоположном, что позволяет получить фото-ЭДС при попадании на ФЭП солнечного света.

При облучении солнечным светом, поглощенные фотоны начинают генерировать неравновесные электронно-дырочные пары. Генерируемые же вблизи перехода электроны, из p-слоя переходят в n-область.

Аналогичным образом попадают в p-слой избыточные дырки и слоя n (рисунок а). Получается, что в p-слое накапливается положительный заряд, а в n- слое – отрицательный, вызывая напряжение во внешней цепи (рисунок б). У источника тока есть два полюса: положительный — p-слой и отрицательный — n-слой.

Это основной принцип работы солнечный элементов. Электроны, таким образом, будто бегают по кругу, т.е. выходят из p-слоя и возвращаются в n-слой, проходя нагрузку (аккумулятор).

Фотоэлектрический отток в однопереходном элементе обеспечивают лишь те электроны, которые обладают энергией выше, чем ширина некой запрещенной зоны. Те же, которые обладают меньшей энергией, в этом процессе не участвуют. Это ограничение снять позволяют структуры многослойные, состоящие из более чем один СЭ, у которых ширина запрещенной зоны различная. Их называют каскадными, многопереходными или тандемными. Фотоэлектрическое преобразование у них выше за счет того, что работают такие СЭ с более широким солнечным спектром. В них фотоэлементы располагаются по мере уменьшения ширины запрещенной зоны. Солнечные лучи вначале попадают на фотоэлемент с самой широкой зоной, при этом происходит поглощение фотонов с наибольшей энергией.

Затем, фотоны, пропущенные верхним слоем, попадают на следующий элемент и т.д. В области каскадных элементов основным направлением исследования является использование в качестве одного компонента или нескольких арсенида галлия. У таких элементов эффективность преобразования составляет 35%. Элементы соединяют в батарею, поскольку изготовить отдельный элемент большого размера (следовательно, и мощности) не позволяют технические возможности.

Солнечные элементы способны работать длительное время. Они себя зарекомендовали как стабильный и надежный источник энергии, пройдя испытания в космосе, где главной опасностью для них является метеорная пыль и радиация, которые приводят к эрозии кремниевых элементов. Но, поскольку, на Земле эти факторы не оказывают на них столь негативного действия, можно предположить, что срок службы элементов будет еще более продолжительным.

Солнечные батареи уже находятся на службе человека, являясь источником питания для различных устройств, начиная от мобильных телефонов и заканчивая электромобилями.

И это уже вторая попытка человека обуздать безграничную солнечную энергию, заставив работать ее себе во благо. Первой попыткой было создание солнечных коллекторов, электричество в которых вырабатывалось за счет нагрева сконцентрированными лучами солнца воды до температуры кипения.

Термальная солнечная электростанция в Испании (город Севилья)

Преимущество солнечных батарей в том, что они непосредственно производят электричество, теряя энергии намного меньше, чем солнечные многоступенчатые коллекторы, в которых процесс ее получения связан с концентраций лучей Солнца, нагревом воды, выделением пара, вращающего паровую турбину и только после этого выработке генератором электричества. Основные параметры солнечных батарей – в первую очередь, мощность

Затем важно, каким запасом энергии они обладают

Зависит этот параметр от емкости аккумуляторов и их числа. Третьим параметром является пиковая мощность потребления, означающая количество одновременно возможных подключений приборов. Еще одним важным параметров является номинальное напряжение, от которого зависит выбор дополнительного оборудования: инвертора, солнечной панели, контроллера, аккумулятора.

Выбор аккумулятора

Выбирая аккумуляторы для солнечных батарей можно руководствоваться разными соображениями:

• Те, у кого есть средства и возможности, приобретают долговечные и, в то же время, дорогостоящие щелочные аккумуляторы – никелево-кадмиевые (НК) или никелево-железные (НЖ).
• Кто-то приобретает специализированные гелевые батареи, изготовленные по технологии GEL, которые в сравнении с привычными стартерными АКБ служат гораздо дольше, но и стоят дороже.
• Те же, кто предпочитает наиболее доступный вариант, используют стартерные автомобильные АКБ.

Учитывая, что выбор АКБ во многом зависит от реальных возможностей владельца СБ, то давать какие-либо рекомендации в этом плане очень трудно. Тем не менее, перечислить преимущества и недостатки различных батарей следует.

Кислотные (автомобильные) АКБ

Стартерные АКБ – самые дешевые и доступные для большинства покупателей батареи. Несмотря на довольно внушительную емкость, эти АКБ являются буферными: они изначально рассчитаны на кратковременный неглубокий разряд и быструю подзарядку до полной емкости. При этом они совершенно не предназначены для работы в условиях циклического режима и глубокой разрядки. Отсюда вытекают недостатки представленных аккумуляторов.

Для того чтобы срок службы автомобильного аккумулятора приблизить к максимальному, необходимо создать условия, при которых его разряд не будет превышать 20-30% от номинальной емкости. Одновременно следует обеспечить немедленную подзарядку АКБ. Реализовать подобный цикл в системах автономного питания довольно сложно, поэтому на практике АКБ разряжают не более чем на 50%. Разряжать батарею более чем на 80% нельзя, т.к. это очень быстро приводит к выходу аккумулятора из строя.

В таблице представлена зависимость напряжения холостого хода от степени разряда свинцово-кислотной батареи.

Таблица дает примерное понимание величины напряжения, при котором следует отключать нагрузку от АКБ (напряжение отсечки). Примерным оно считается потому, что напряжение аккумулятора, подключенного к нагрузке, всегда ниже напряжения холостого хода батареи. Параметры холостого хода замеряются, спустя несколько часов после отключения нагрузки. Устанавливая напряжение отсечки, лучше руководствоваться рекомендациями производителей АКБ и показаниями контроллера (большинство устройств показывает процент заряженности батареи).

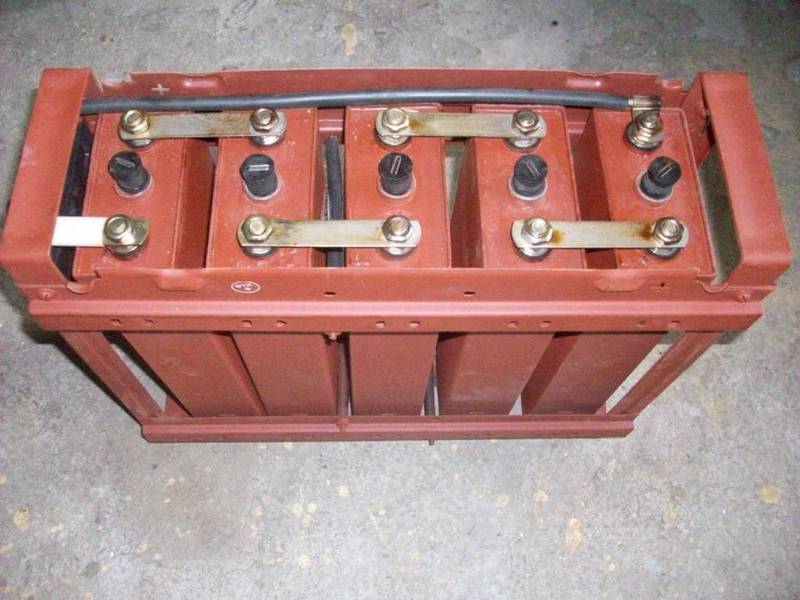

Щелочные аккумуляторы

Щелочные АКБ рассчитаны на циклический режим работы (что оптимально для автономных систем электроснабжения): они способны постепенно отдавать свою энергию, пока не наступит их полный разряд.

И чем глубже будет разряжена такая батарея, тем большую емкость она наберет во время подзарядки (это называется эффектом памяти).

Существенный недостаток щелочных аккумуляторов состоит в том, что при малых токах они плохо заряжаются или не заряжаются вовсе. Решить подобную проблему можно, правильно рассчитав мощность солнечных панелей и установив подходящий контроллер.

Вывод: если есть такая возможность, то для солнечных панелей лучше приобретать щелочные аккумуляторы.

Гелевые аккумуляторы

Если недостатки автомобильных аккумуляторов для потребителя неприемлемы, а приобрести подходящий щелочной аккумулятор у него нет возможности, то выбор делается в пользу свинцово-кислотных гелевых батарей. По своим характеристикам они оптимально подходят для автономных систем солнечной и ветровой энергетики, не требуют обслуживания, а срок их службы составляет 10 лет. Недостатком гелевых батарей считается их высокая стоимость.

Существуют еще литий-железо-фосфатные АКБ (литий-ионные). Они, кстати, признаны самыми лучшими батареями для автономных систем.

Беря во внимание «заоблачную стоимость этих устройств, в самодельных системах их используют лишь единицы

Принцип работы

Конструкция множества солнечных батарей сделана по принципу, что они в физическом смысле являются фотоэлектрическими преобразователями. Электрогенерирующий эффект проявляется в месте «p–n» перехода.

Чтобы сконцентрировать в себе солнечную энергию, полупроводники выполнены в форме панелей. По этой причине эти конструкции получили одноимённое название в независимости от их формы (гибкие или статичные) — солнечные панели.

По какому принципу работают солнечные панели и системы на их основе? Панель включает в себя 2 кремневые пластины с различимыми друг от друга свойствами. Процесс вырабатывания электроэнергии происходит так:

1. Воздействие солнечных лучей на первую приводит к недостаче электронов.
2. При воздействии на вторую пластину, та получает избыток электронов.
3. К пластинам подведены полосы из меди, проводящие ток.
4. Полосы подключаются к преобразователям напряжения с встроенными АКБ.

Основа — это кремниевые пластины. Но чтобы данную конструкцию использовать в качестве источника бесперебойного питания (а не только во время солнцестояния), к ней подключаются не дешевые аккумуляторы (с их помощью подключенные к сети объекты расходуют энергию ночью).

В промышленности конструкция для поглощения энергии Солнца сделана из многочисленных ламинированных фотоэлектрических ячеек, связанных друг с другом и поставленных на гибкой или жесткой подставке.

Коэффициент полезного действия конструкции вычисляется исходя из применения разных факторов. Основными являются — чистота задействованного кремния и размещение кристаллов.

Процесс очищения кремния довольно сложен, да и расположить кристаллы в единой направленности не легко. Сложность процессов, отвечающих за повышение КПД конвертируются в высокую цену за подобное оборудование.

Солнечные панели — перспективное направление в энергетике, поэтому в исследования новых проектов в этой сфере инвестируется многомиллиардные вложения. Каждый квартал коэффициент фотоэлектрического преобразования повышается, благодаря манипуляциям с проводниками и элементами конструкции. При этом, за основу может браться не только кремний.

Типы фотоэлементов

Состоят солнечные батареи из нескольких панелей, оснащенных фотоэлементами, которые встречаются различных типов и размеров:

Компактные монокристаллические, состоящие из множества ячеек, отличаются малым весом, но в пасмурную погоду энергии для загородного дома вырабатывают немного.

С предыдущими похожи по составу поликристаллические панели, менее зависящие от направления солнечных лучей, поскольку, направлены кристаллы в разные стороны, благодаря чему лучей улавливают больше.

При одинаковых характеристиках, следующий вид панелей – тонкопленочный, потребует для установки в доме большей площади. Они напоминают пленку, натягивать которую можно в любом месте, меньше стоят, менее зависимы от облачности (потери составляют всего до 20%), но эффективность их снижается при запыленности.

Используют солнечные батареи и тогда, когда возможность подключиться к обычной сети отсутствует. Устанавливать непривередливые источники можно на балконе, на крыше или прямо на загородном участке.

Другими словами, поверхность элементов направлена должна быть на юг, чтобы на нее попадало максимальное количество лучей. Угол наклона составлять должен 90 градусов. Чтобы работала система солнечных батарей для дома на максимальную мощность, ее расположение рекомендуется менять летом и зимой.

Еще необходимо помнить о том, что с низкими температурами фотоэлементы контактировать не должны. Поэтому, конструкции не устанавливают прямо на землю, а закрепляют в четырех точках на высоте 50 см.

Крепить фотоэлементы во избежание повреждения рекомендуется на длинной стороне, индивидуально выбрав способ: болты (крепятся через отверстия рамки), фиксаторы и пр.

Видео: Как подключить солнечную батарею к аккумулятору

На картинке ниже представлен комплект электростанции, состоящий из таких устройств:

1. Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, т.е. солнечные батареи.
2. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Он следит за напряжением аккумулятора: при перезарядке аккумулятора в дневное время (14 Вольтах на клеммах), он автоматически отключает зарядку, а ночью, в случае разряда, т.е. предельно низкого напряжения в 11 Вольт, прекращает работу электростанции.
3. Накопитель сгенерированной энергии – аккумулятор.
4. Инвертор предназначен для изменения типа тока с постоянного на переменный, нужный для работы электрооборудования в загородном доме, бытовой техники, освещения. Для всех приборов придется выделить место.

Для защиты от короткого замыкания рекомендуется в схему подключения добавить между всеми перечисленными устройствами предохранители.

Схема выглядит в простейшем случае следующим образом:

Никаких сложностей, как видно, с такой схемой подключения нет. Основное – соблюдение полярности и правильное соединение штекеров (в соответствующий разъем). Если же желают использовать солнечную энергию в загородном доме одновременно со стационарной сетью, схема подключения будет выглядеть по-иному:

Нагрузка, резервируемая в этом случае, это холодильник, котел или аварийное освещение. Под нерезервируемой понимается свет в помещении, бытовая техника и пр. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор. Разобравшись с тем, как работает схема подключения, нужно понять, как соединить панели между собой.

Рекомендуем:

• Солнечная батарея своими руками
• Солнечная батарея своими руками дома: инструкция
• Фонтан на солнечных батареях преимущества и недостатки

Правительственная помощь

Идя навстречу желаниям россиян, в правительстве рассматриваются соответствующие законопроекты, которые помогут развиваться альтернативной энергетике, а именно, солнечные батареи ночью снабжающие электричеством.

Одним из них является тот, который разрешит продавать излишки аккумулированной энергии государству.

В Австралии, Швеции, Германии владельцы дополнительных источников энергии не только ее получают для себя практически бесплатно, но и продают излишки в городскую сеть. Тем самым, в выигрыше оказываются обе стороны.

Рекомендуем:

• Yingli Solar: обзор, стоимость, недостатки и плюсы, цена
• Монокристаллические солнечные панели лучше, сравнение с аналогами, достоинства, цена: ТОП-6
• Двухсторонние солнечные батареи: преимущества, устройство, цена

Поскольку, как говорилось, солнечные батареи ночью для россиян пока дело новое, многие колеблются, сомневаясь в эффективности такого источника, поскольку на огромной территории России в течение года чаще бывает погода пасмурная с обильными осадками. Как в таких условиях будут себя вести солнечные батареи днем и как ночью?

Стоимость солнечных батарей и аккумуляторов

>

Качественные специализированные аккумуляторы стоят дорого, аккумулятор 12в 200Ач обойдётся в среднем в 15-20т.рублей. Я использую вот такие акб, про них написано в этой статье Аккумуляторы для солнечных батарей Автомобильные в два раза дешевле, но их надо ставить в два раза больше чтобы они прослужили хотябы лет пять. А так-же автомобильные АКБ нельзя ставить в жилых помещениях так-как они не герметичны. Специализированные при разряде не блолее 50% прослужат 6-10 лет, и они герметичные, ничего не выделяют. Можно купить и дешевле если брать крупную партию, обычно продавцы дают приличные скидки.

Виды поломок садовых фонариков

Неполадки в альтернативных светильниках, работающих на солнечных батареях, не являются огромной редкостью. Устройства просты в эксплуатации и могут прослужить не один сезон, но при неаккуратном хранении, недостатке в мытье и уходе могут появиться определенные проблемы.

К счастью, конструкция данных осветительных приборов несложная, поэтому, если светильник не работает, не стоит сразу же выбрасывать его, возможно, он подлежит починке. Для начала разберемся в видах поломок.

• Неисправность аккумулятора. Причиной данной неисправности может быть изначально некачественный элемент, такие часто встречаются при покупке дешевых осветительных устройств.

  Вывести аккумулятор из строя может и неправильное хранение. Часто, убирая уличные светильники на зиму, люди забывают о необходимости предварительно полностью зарядить прибор, к тому же хранят его при слишком высоких или низких температурах.

• Проблемы с герметичностью. В данном случае в дождливую погоду осветительный прибор будет наполняться влагой, что может привести к электрокоррозии и окончательной поломке устройства. Нарушение изоляции и целостности происходит по вине производителя. Плохая герметичность возникает из-за некачественных материалов корпуса прибора или неаккуратной работы.
• Окисление проводов монтажной платы и переключателей. Больше половины случаев неисправности уличных светильников на солнечных батареях связаны именно со слабым контактом между аккумулятором и контейнером питания. Соли на контактах и налет на плате электронной части устройства не дают фонарю полноценно работать. Виной всему применение активного флюса при спайке проводов.
• Засорение солнечных панелей. Критическое для полноценной работы загрязнение происходит из-за не самого удачного расположения светильников на открытом пространстве загородного участка. Например, в сырых, грязных или очень ветреных местах велика вероятность засорения.

Возможно ли восстановить фонари для дачи?

Когда оказывается, что фонарь на солнечных батареях по непонятным причинам не работает, отчаиваться и искать, где бы приобрести новый источник освещения, сразу же не стоит. Многие проблемы можно решить самостоятельно, даже человеку, который совсем не разбирается в электронике.

Устранить неполадки можно в случаях, когда они касаются:

Негерметичности корпуса (на начальном этапе, когда внимание стала привлекать скапливающаяся после дождя или просто во влажный день вода).
Загрязнения в панелях, собирающих солнечную энергию.
Плохого сцепления между проводами.
Незначительной неисправности аккумулятора светильника.
Проблем внешней оболочки устройства (например, битое или треснутое стеклышко на корпусе фонаря).

Несмотря на незамысловатость устройства большинства осветительных приборов на солнечных батареях, ремонту поддаются не все виды поломок. Во-первых, починке не подлежат целостные конструкции. Их попросту не получится разобрать, а значит, и устранить возникшие неполадки.

Отсутствие хорошей герметичности может привести к полной поломке светильника, в случае, если проблему не замечали длительное время. Электрокаррозия довольно быстро уничтожает работоспособность устройства на солнечных батареях. Починить сам аккумулятор можно не всегда, проблемы могут быть очень существенными.

Но выяснить, поддается ли ремонту батарейка, получится только в процессе попыток починить этот элемент. Поломку светодиодов устранить своими руками также не получится. В перечисленных случаях восстановить осветительный прибор не удастся, либо сделать это будет слишком затратно с позиции финансов и приложенных усилий (они могут быть напрасны). Здесь проще приобрести новый фонарь или отдельные его элементы, например, аккумулятор или светодиоды.

Полимерные и органические батареи

Модули, созданные на основе полимерных и органических материалов, получили своё распространение в последние 10 лет, они создаются в виде плёночных конструкций, толщина которых редко превышает 1 мм. Их КПД близок к 15%, а стоимость в несколько раз ниже кристаллических аналогов.

Преимущества:

1. Низкая стоимость производства.
2. Гибкий (рулонный) формат.

Недостатком панелей из этих материалов является снижение эффективности на длительной дистанции. Но этот вопрос ещё исследуется и производство постоянно модернизируется, чтобы исключить минусы, которые могут проявиться в существующем поколении такого вида батарей через 5–10 лет.

Способы подключения контроллеров

Рассматривая тему подключений, сразу нужно отметить: для установки каждого отдельно взятого аппарата характерной чертой является работа с конкретной серией солнечных панелей.

Так, например, если используется контроллер, рассчитанный на максимум  входного напряжения 100 вольт, серия солнечных панелей должна выдавать на выходе напряжение не больше этого значения.

Любая солнечная энергетическая установка действует по правилу баланса выходного и входного напряжений первой ступени. Верхняя граница напряжения контроллера должна соответствовать верхней границе напряжения панели

Прежде чем подключать аппарат, необходимо определиться с местом его физической установки. Согласно правилам, местом установки следует выбирать сухие, хорошо проветриваемые помещения. Исключается присутствие рядом с устройством легковоспламеняющихся материалов.

Техника подключения моделей PWM

Практически все производители PWM-контроллеров требуют соблюдать точную последовательность подключения приборов.

Техника соединения контроллеров PWM с периферийными устройствами особыми сложностями не выделяется. Каждая плата оснащена маркированными клеммами. Здесь попросту требуется соблюдать последовательность действий

Подключать периферийные устройства нужно в полном соответствии с обозначениями контактных клемм:

1. Соединить провода АКБ на клеммах прибора для аккумулятора в соответствии с указанной полярностью.
2. Непосредственно в точке контакта положительного провода включить защитный предохранитель.
3. На контактах контроллера, предназначенных для солнечной панели, закрепить проводники, выходящие от солнечной батареи панелей. Соблюдать полярность.
4. Подключить к выводам нагрузки прибора контрольную лампу соответствующего напряжения (обычно 12/24В).

Указанная последовательность не должна нарушаться. К примеру, подключать солнечные панели в первую очередь при неподключенном аккумуляторе категорически запрещается. Такими действиями пользователь рискует «сжечь» прибор. В этом материале более подробно описана схема сборки солнечных батарей с аккумулятором.

Также для контроллеров серии PWM недопустимо подключение инвертора напряжения на клеммы нагрузки контроллера. Инвертор следует соединять непосредственно с клеммами АКБ.

Порядок подключения приборов MPPT

Общие требования по физической инсталляции для этого вида аппаратов не отличаются от предыдущих систем. Но технологическая установка зачастую несколько иная, так как контроллеры MPPT зачастую рассматриваются аппаратами более мощными.

Для контроллеров, рассчитанных под высокие уровни мощностей, на соединениях силовых цепей рекомендуется применять кабели больших сечений, оснащённые металлическими концевиками

Например, для мощных систем эти требования дополняются тем, что производители рекомендуют брать кабель для линий силовых подключений, рассчитанный на плотность тока не менее чем 4 А/мм2. То есть, например, для контроллера на ток 60 А нужен кабель для подключения к АКБ сечением не меньше 20 мм2.

Соединительные кабели обязательно оснащаются медными наконечниками, плотно обжатыми специальным инструментом. Отрицательные клеммы солнечной панели и аккумулятора необходимо оснастить переходниками с предохранителями и выключателями.

Такой подход исключает энергетические потери и обеспечивает безопасную эксплуатацию установки.

Структурная схема подключения мощного контроллера MPPT: 1 – солнечная панель; 2 – контроллер MPPT; 3 – клеммник; 4,5 – предохранители плавкие; 6 – выключатель питания контроллера; 7,8 – земляная шина

Перед подключением солнечных панелей к прибору следует убедиться, что напряжение на клеммах соответствует или меньше напряжения, которое допустимо подавать на вход контроллера.

Подключение периферии к аппарату MTTP:

1. Выключатели панели и аккумулятора перевести в положение «отключено».
2. Извлечь защитные предохранители на панели и аккумуляторе.
3. Соединить кабелем клеммы аккумулятора с клеммами контроллера для АКБ.
4. Подключить кабелем выводы солнечной панели с клеммами контроллера, обозначенными соответствующим знаком.
5. Соединить кабелем клемму заземления с шиной «земли».
6. Установить температурный датчик на контроллере согласно инструкции.

После этих действий необходимо вставить на место ранее извлечённый предохранитель АКБ и перевести выключатель в положение «включено». На экране контроллера появится сигнал обнаружения аккумулятора.

Далее, после непродолжительной паузы (1-2 мин), поставить на место ранее извлечённый предохранитель солнечной панели и перевести выключатель панели в положение «включено».

Особенности работы в условиях холода

Если речь идет о фотоэлектрических элементах, энергию они производят и в зимнее время. Тот же вопрос можно отнести и к солнечным коллекторам. Одна из их основных задач — нагрев воды. Будут ли функционировать солнечные батареи зимой, как работают коллекторы в условиях холодов и морозов? Конечно, энергии мы получим гораздо меньше — по причине больших тепловых потерь как в самом коллекторе, так и в его трубах, которые обеспечивают его соединение с аккумуляторным баком. И если летом можно получить до 90% энергии, необходимой для горячего водоснабжения, зимой эта цифра падает до 25%.

При эксплуатации коллектора необходимо контролировать, чтобы трубки, через которые поступает жидкость, не замерзали. В действительности такой коллектор способен нагреть воду до +10-15°С и в мороз до минус 30°С, а дальнейшее нагревание уже делается с помощью других агрегатов.

При проживании в регионах с мягкой, но снежной зимой также нужно следить за тем, чтобы панели не было занесены снегом. В противном случае, они не смогут работать вообще.

Именно поэтому чаще всего их установка осуществляется только вертикально и на том месте, где присутствует сильный ветер. Небольшие объемы снега можно счищать обыкновенной щеткой.

В целях уменьшение теплопотерь аккумуляторные баки, соединенные с коллектором, рекомендуется устанавливать в теплом помещении. Таким образом, терять энергию система будет только в трубах, которые находятся снаружи

Важно иметь в виду, что они обязательно нуждаются в утеплителе. Это поможет сохранить еще больше тепла, поступающего в дом
