Проходка кровельная для дымоходов

Строение узла и самой системы вентиляции

Конструктивно вентиляция представляет собой систему труб, обеспечивающих удаление отработанного воздуха из помещений наружу. Бывает нескольких видов – принудительная и естественная. Частные дома чаще оборудуются вторым типом, который работает по принципу конвекции – свойстве теплого воздуха подниматься вверх.

Рисунок 2. Виды вентиляционных систем с естественным воздухообменом

Одним из основных элементов системы являются узлы прохода (УП), которые предназначены для вывода труб через кровельное покрытие. По материалу изготовления они бывают металлическими, пластиковыми и комбинированными. Обычно для обустройства используются уже готовые решения, обеспечивающие герметичное соединение. Устройства выпускаются разных видов по диаметру воздуховода и конструктивному исполнению.

Фото 3. Разные виды готовых изделий для обустройства УП

Строение узла прохода вентиляции через кровлю:

• Отверстие в кровельном покрытии – делается по размеру и форме проходящей через него трубы.
• Воздуховод – трубы, которые проходят через отверстие в кровле.
• Проходка – служит для создания герметичного соединения труб воздуховода и кровельного покрытия. Состоит из опорного кольца и присоединительного фланца, который может иметь разный угол в зависимости от наклона ската.

Проходки выпускаются нескольких видов:

Эластичные – производятся из специальной резины и других гибких материалов, устойчивых к атмосферным воздействиям. Наличие гофрированного рукава позволяет устанавливать их на крышах с любым уклоном скатов.

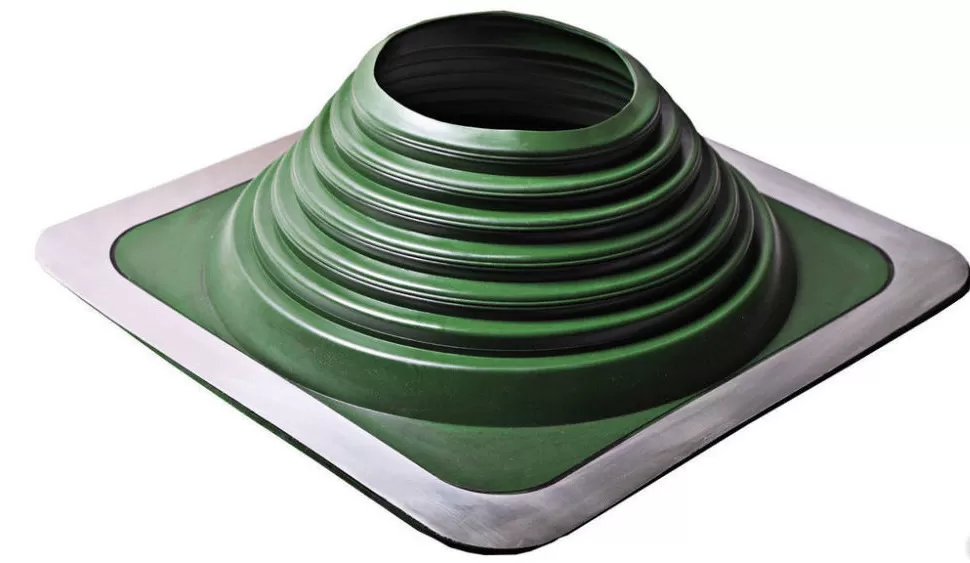

Рисунок 4. Эластичная проходка

Пластиковые элементы – имеют специальную конструкцию, позволяющую регулировать вывод под определенный угол ската. Выпускаются в виде доборных элементов для разных кровельных материалов.

Фото 5. Пластиковые УП

Фановые трубы тоже располагают на кровле, но эта система конструктивно отличается от вентиляционной – она соединяется с канализацией и обеспечивают удаление неприятных запахов из канализации. Однако для обустройства УП фановых труб применяются аналогичные проходки. Конструкция системы наглядно показана на рис. 6.

Рисунок 6. Вывод фановой трубы через крышу в частном доме

Установка уплотнителя

На гибкой основе

На металлических крышах используют манжеты с гибкой основой. Сама установка выглядит так:

• Определяем место среза. Не стоит забывать, что диаметр среза будет меньше на 20 процентов меньше чем дымоход;
• Чтобы срезаемая часть была ровной, найдите кровельные ножницы;
• Трубу дымохода намыливаем мылом, или смачиваем водой. Это делают для легкого надевания манжеты;
• Монтаж сделали, далее чертим линии по краям основы;
• Приподнимаем уплотнитель, наносим клеевой состав;
• Прижимаем;
• Наносим герметик там где нужно.

Если с края уплотнителя присутствуют металлические полоски, то монтаж происходит аналогично монтажу мягкой оснастки. Добавляются следующие пункты. До установки, базовое покрытие надо профилировать, чтобы оно хорошо прилипало к крыше. Для работы понадобятся саморезы шестигранной формы. На низ профиля завинчивают крепления.

Специальная конструкция уплотнения для кровли с технологическим разрывом нужны тогда, когда нет возможности насадить манжет на дымоход. Их часто используют при ремонтных работах со старыми дымоходами.

Установка будет такой:

• Крепкими ножницами срезаем верхний конус менее чем на 20% от размера сечения дымохода.
• Отвернуть затвор, обмотать трубу.
• Совместить разрыв уплотнения, затворить замочную систему.
• Поднять края основания, для нанесения уплотнителя силиконового на кровлю.
• Прижать с усилием все, намазать клеевой раствор на нужные участки, замочную систему.

Для кровли из черепицы, или шиферной делают уплотнители с фланцем из свинца, алюмния. Конусную систему так же срезают. Это делают с целью хорошего прилипания остатка конуса к дымоходу.

Монтаж мастер флеш на профнастил выполняется так же, как монтаж на кровлю из черепицы.

При монтаже помним про следующие рекомендации:

• Чтобы уплотнитель легко проходил в трубе, нужно покрыть трубу средством, которое поддержит скольжение.
• Если ошиблись с вырезанием отверстия на конусе, ну нужно выкидывать элемент.
• Берем водостойкий герметик, для герметизации. Поверх герметика прикрутим саморезы. Когда пройдет время, герметик хуже будет справляться со своими обязанностями. В работу вступят саморезы. Но, не нужно завинчивать много саморезов. Большое количество отверстий под саморезы увеличивает вероятность попадания влаги внутрь.
• Когда ставим кризу на коньке, ее верх нужно подстелить под нащельник конька.
• Если скатное покрытие не является однородным, с нахлестами, нужно подвинуть верх уплотнителя под соседнюю часть. Это действие способствует непрерывному стоку воды, не обращая внимания на то, насколько качественно сделана герметизация кровли. Это обеспечит долгую, непрерывную эксплуатацию.
• Монтаж мастер флеш на профнастил производится аналогично черепичной кровле.

Кровельная проходка мастер флеш совместима со всеми типами кровли. Хорошо сочетается с рифлеными поверхностями кровли. Изготовлена из термо силикона, резины EPDM (вулканизированной). Огромный выбор вариантов использования: кабельные каналы, каналы, вентиляционные трубы, трубы дымоходов.

Кровля надежно защищена от воды, снега. Гарантированная теплостойкость вулканизированной резины EPDM: 185С

На гибкой основе

Уплотнители, с гибкой основой используются на кровлях из металла.

• Необходимо выбрать место для среза. Нельзя забывать, что оно должно быть уже диаметра дымохода на 20 процентов.
• Для этого нужны кровельные ножницы. Постарайтесь, чтобы срезаемая часть была ровной.
• Поверхность дымохода необходимо увлажнить. Затем, натянуть уплотнитель на трубу.
• После установки на крышу нужно начертить линию по краям основания.
• Приподняв уплотнитель, наносится клеящее средство.
• Прижать.
• Нанести герметик во все необходимые места.

Правила установки проходки

Установка мастер-флеша на профнастил или иное кровельное покрытие включает три основных этапа. Это насадка конусной части, фиксация опорной площадки и герметизация стыков. Но есть свои особенности в случае с плоской крышей или наклонными скатами. Рассмотрим процессы детальнее.

В любой ситуации монтаж проходки начинается с ее надевания на круглую трубу. Чтобы это мероприятие упростить, мастера поверхность канала смачивают водой либо мыльным раствором. При этом не нужно тянуть изделие за основание. Нанизывание выполняется придерживая проходку за конус.

В процессе эксплуатации манжета может изменить свое положение, что нужно исключить в процессе установки. Для этого используется клеевой состав, который можно использовать на улице, он должен выдерживать морозы и нагревание, хорошо контактировать с металлом или пластиком и самой манжетой. Процесс выглядит просто: приподнимаем мастер-флеш над нужным местом, наносим на трубу клей, опускаем конус на место.

Далее проводится фиксация основания изделия. Здесь существует несколько различных решений:

1. Приклеивание. В случае с плоской крышей на основание крызы наносится битумная мастика либо силиконовый клей сплошным слоем.
2. Комбинированная фиксация. Этот способ актуален для монтажа мастер-флеша на металлочерепицу или иной материал в случае со скатной крышей. Здесь средство на основе силикона наносится только по периметру опорной части проходки. Далее здесь же выполняется дополнительное крепление на саморезы либо клепки.
3. Крепление метизами. Ограничиться саморезами можно при условии, что манжета с тыльной стороны площадки изготовлена с уплотнителем. Это пористая прокладка позволяет исключить дополнительное проклеивание фланца.

Выбор клеевого состава зависит от типа кровельного материала. Так, для плоской крыши с рулонным покрытием или установки мастер-флеша на шифер логичным будет применение битумной мастики. В случае с образцами, которые отделаны полимерными красками лучше использовать силиконовый состав.

Независимо от способа фиксации перед фиксацией основания проходки нужно придать ей правильную форму. Здесь подразумевается изгибание площадки в соответствии с профилем конкретного кровельного покрытия

Это важно для того, чтобы было обеспечено максимальное прилегание изделия к крыше

Герметизации также необходимо уделить внимание. Конусная часть на стыке с трубой покрывается силиконовым жаростойким герметиком для наружных работ. Периметр основания крызы обрабатывается аналогичным материалом

Если имеется уплотнительная прокладка, то это не обязательно. В верхней части площадку по возможности лучше накрыть коньковой планкой или самим кровельным покрытием. Так будет исключен риск проникновения воды под мастер-флеш

Периметр основания крызы обрабатывается аналогичным материалом. Если имеется уплотнительная прокладка, то это не обязательно. В верхней части площадку по возможности лучше накрыть коньковой планкой или самим кровельным покрытием. Так будет исключен риск проникновения воды под мастер-флеш.

Рекомендации от специалистов

Монтаж мастер-флеша на профнастил или другой рельефный кровельный материал проводится с использованием саморезов. Вкручивается крепеж в нижнюю часть волны. Много метизов применять не стоит, так как каждое отверстие впоследствии рано или поздно может стать местом проникновения воды в подкровельное пространство. Любой герметик или прокладка со временем начинает терять эластичность и разрушаться, а значит произойдет разгерметизация стыка.

Независимо от того на металлочерепицу выполняется установка мастер-флеша или на иное покрытие нужно правильно учесть температуру нагревания трубы дымохода. Если это канал типа сэндвича или выход организован для отходов от газового конденсационного котла, то трудностей никаких не возникает с выбором проходки. Но бывают ситуации, когда стенки трубы без утепления нагреваются более, чем на допустимые +180 или +300 градусов по Цельсию. Например, при сгорании сажи температура может достигать +600 градусов. В таком случае стоит дополнительно обмотать дымоход базальтовым полотном, и укрыть изолятор металлической гильзой из кровельной оцинковки. Ее диаметр должен быть больше трубы на 100-120 мм минимум.

Для защиты крызы от солнечных лучей также существует простое решение. Поверх конусной части проходки монтируется так называемая бездонная тарелка из оцинкованной стали. Главное – подобрать оптимальный диаметр, чтобы она не болталась на ветру.

В этом видео разобраны 6 основных ошибок, которые совершаются при выборе и установке мастер-флеша:

Способы управления проходками

Все проходки обеспечивают возможность выведения воздуха через крышу. Таким образом, формируется канал, который может также способствовать и прохождению холодного воздуха в чердачное помещение. В простейших моделях этот нюанс никак не учитывается и узлы в постоянном режиме обеспечивают бесконтрольное прохождение воздуха. Более совершенная проходка кровельная предусматривает и возможность управления протоком с помощью клапана. В недорогих системах начального уровня предусматривается ручное управление пропускными задвижками, но можно встретить и немало автоматизированных моделей, управлять которыми можно на расстоянии. Более того, становятся все популярнее устройства с интеллектуальными системами управления, которые управляют клапанами, ориентируясь на текущие погодные условия.

Характеристики кровельных проходных элементов

Проходной элемент для кровли обустраивается путем вставления металлической трубки в заблаговременно проделанное в крыше отверстие. Трубка вставляется в специальный стакан, который изготавливается из металла или бетона. В последнем, соединение выполняется с помощью заблаговременно забетонированном в стакане анкера.

Если основой кровельных проходных элементов служит перекрытие из железобетона, то отверстие должно быть сделано еще во время монтажа крыши. Это довольно важный момент, ведь в противном случае не избежать такого утомительного и трудоемкого процесса, как сверление крыши из железобетона.

По способу регулировки проходящих потоков воздуха, кровельные проходки разделяются на несколько видов:

• бесклапанная проходка, является самым простейшим. Он не предназначен для регулировки воздушных потоков и работает на постоянной основе;
• механический клапан — это устройства, оснащенные обычным механическим клапаном, регулируемым вручную. Наличие подобного клапана позволяет регулировать прохождение воздушных потоков, вплоть до полного прекращения вентилирования;
• Электрический клапан – это проходной элемент крыши, снабженный электронным клапаном с дистанционным управлением. Чаще всего подобные клапаны устанавливаются на крышах больших зданий со сложными системами вентилирования.

На сегодняшний день наряду с узкопрофильными проходными элементами кровли, большее распространение получили устройства, именуемые универсальными проходками. Они отлично подходят для выведения на крышу любой конструкции.

Универсальная проходка выполнена в виде многоступенчатой пирамиды. Ее расширенная часть прикреплена к жесткому фланцу, выполненному из полимеров или алюминия. Подобные изделия отличаются отменной герметичностью и высокой устойчивостью к порывам ветра. Кроме того, они очень просты в установке.

Чаще всего подобная проходка кровли выполняется для установки на крыше осветительных приборов, антенн и т. д. Ее преимущество заключается в том, что подобное изделие можно использовать на крыше из любого материала. Она отлично подойдет как для мягкой кровли, так и для металлочерепицы. Особого значения не имеет и крутизна ската. Не стоит забывать и о том, что проходка изготавливается из силикона, способного выдержать мороз до -75 градусов и жару до +260 градусов. Таким образом подобной проходкой можно обрамлять дымоходные каналы.

Что собой представляет мастер – флеш?

Крыза дымохода получает за счет подобного устройства эластичность, мастер флеш предназначен для оформления переходов на крышу. Выпускают мастер флеш в самых распространенных конфигурациях и форматах, кроме того, возможны разные размеры и формы. Сегодня производители готовы предложить резиновый уплотнитель под крышу из черепицы, профлиста, шифера и тому подобное. Подобные системы пришли, так скажем на смену классическим «фартукам», они изготовлены зачастую из специальной резины под маркировкой ЭПДМ или силикона. Манжета позволяет герметично примыкать трубе, исключая проникновения даже пыли.

Конструкция имеет и фланец, приспособление, которое является основанием и также изготовлено из резины. По периметру, для надежного крепления, основание имеет ленту из алюминия или оцинковки, которая позволяет не только создать необходимый рельеф идентичный с крышей, но и плотно, а главное герметично установить «фартук».

Причины протечек трубы на крыше

В профилированном листе проделывается множество отверстий (например, вентиляция и дымоход), которые сказываются на качестве гидроизоляции, и это становится причиной появления протечек.

В такой ситуации возникают несколько проблем:

• Протечка.
  Если расстояние между дымоходом и профилированным листом не заделать корректно, то в конструкции может появиться протечка.
• Ржавчина кровельного покрытия.
  При появлении воды под профнастилом происходит корродирование, потому что изнутри защита не настолько прочна, как снаружи. Дело в том, что внешняя сторона профнастила покрывается защитой из полимера, в то время как внутренняя — ничем кроме лака.
• Отсыревание утеплителя.
  Если оставить стык соприкосновения с дымоходом открытым, то вода попадает в термоизоляцию, вдвое ухудшая утепление.
• Гниение стропильного каркаса.
  Протечка жидкостей сквозь стык становится причиной отсыревания деревянных конструкционных компонентов, что по итогу привод к деформации стропил.

Мастер Флеш для дымохода своими руками – устройство и монтаж

Установка Мастер Флеш достаточно простой процесс. Об этом было сказано выше. Но, имеются некоторые нюансы, о которых нужно знать.

На гибкой основе

Уплотнители, с гибкой основой используются на кровлях из металла.

Процесс установки:

• Необходимо выбрать место для среза. Нельзя забывать, что оно должно быть уже диаметра дымохода на 20 процентов.
• Для этого нужны кровельные ножницы. Постарайтесь, чтобы срезаемая часть была ровной.
• Поверхность дымохода необходимо увлажнить. Затем, натянуть уплотнитель на трубу.
• После установки на крышу нужно начертить линию по краям основания.
• Приподняв уплотнитель, наносится клеящее средство.
• Прижать.
• Нанести герметик во все необходимые места.

Нужно выбирать клеящий состав, основываясь на типе покрытия крыши.

Уплотнители для крыш с разрезом необходимы в тех случаях, когда невозможно надеть изоляцию на трубу. Обычно их используют для ремонта устаревшей изоляции дымоходов.

• Мощными ножницами нужно отрезать верх конуса на 20% меньше диаметра трубы.
• Открыть замок и обернуть дымоход.
• Соединить разрез уплотнителя и закрыть замок.
• Поднять край основы, чтобы нанести силиконовый уплотнитель на крышу.
• Прижать все и нанести клей на необходимые участки и на сам замок.

Для кровель из черепицы или шифера выпускают уплотнители с алюминиевым или свинцовым фланцем. Их конус также срезается, для плотного прилегания манжеты к трубе. Верх металлической основы заводят под кровлю, нижняя и боковая часть укладывается на кровлю. Чтобы влага не попала под нее, необходимо загнуть верхнюю кромку. В конце нужно залить силиконом проблемные стыки.

Вы можете ознакомиться о монтаже Мастер Флеш с помощью видео-роликов. Основные правила монтажа уплотнителей для труб.

Отличительной особенностью уплотнительной системы Мастер Флеш является быстрота и удобство монтажа. Кроме того, они позволят значительно сэкономить, обеспечат надежную гидроизоляцию и прослужат долго. Еще одним убедительным аргументом является то, что установить их можно самостоятельно.

В месте выхода дымохода на крышу, между ними образовывается зазор, который, в случае, если его не устранить, приведет к попаданию влаги под кровлю. Размер такого зазора может составлять 3-5 см. Традиционно для его устранения применялись битум, цемент или различные герметики. Однако такая защита является недолговечной и недостаточно надёжной. Чтобы устранить все указанные недостатки, применяется мастер флеш для дымохода. Еще одно название этого приспособления – крыза или выдра.

Конструкция сэндвич труб

Все, что касается отопительного оборудования связано с опасностью возникновения пожаров, особенно в деревянных домах. Статистика утверждает, что более половины случаем возгорания происходят, потому что домовладельцы выполнили монтаж дымохода своими руками некорректно. Чтобы облегчить эту задачу и защитить дом от огня, используют сэндвич трубы для дымохода. На первый взгляд они похожи на обыкновенные изделия из нержавейки, но на самом деле имеют трехслойное строение:

Конструкция сэндвич трубы

1. Внутренний контур. Цилиндр круглого сечения из нержавеющей стали повышенной прочности толщиной не менее 1 мм с добавлением цинка или молибдена. Внутреннюю трубу изготавливают из листа металла, с помощью сварки получая герметичный шов. Благодаря высоким антикоррозийным качествам легированную сталь не повреждает взаимодействие с водой.
2. Изоляционный слой. Между внутренним и внешним контуром находится изоляционная прослойка, которая выполняет две важные функции: «запирает» жар внутри трубы, не позволяя ему нагревать окружающие материалы и не позволяет дыму остывать во время прохождения по трубе, чтобы сажа не оседала на ее стенках. В качестве термоизоляции используют волокнистые материалы с наивысшим классом огнестойкости с рабочей температурой до 700 градусов, к примеру, минеральную вату на базальтовой основе. Слой изоляции между контурами составляет 40-60 мм, а плотность утеплителя 12о кг на кубический м.
3. Внешний кожух. Внешняя оболочка сэндвич трубы, изготовляемая из нержавеющей стали или другого вида металла. Шов кожуха выполняют при помощи лазерной сварки, которая не повреждает гальванический слой нержавейки, защищающий ее от коррозии. Стоимость труб из латуни и меди намного увеличивает затраты на прокладку дымохода, а установка оправдана эффектным внешним видом.

Сендвичные трубы состоят из доборных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все части дымохода одной фирмы, идеально подходящие друг к другу.

Назначение проходки кровельной для дымоходов

Герметичность кровельного покрытия предупреждает попадание атмосферных осадков в жилище. Температурные перепады на внешней поверхности приводят к образованию конденсата. Часть его испаряется, а вторая остается на гидроизоляционном слое. В холодную пору влага начинает замерзать, приводя к разрушению структуры крыши.

Для исключения указанных последствий используется специальная вентиляция, обеспечивающая свободное прохождение воздушных масс.

Когда формируется проход дымохода через кровлю, требуется тщательный подход к вопросу. При несоблюдении нормативов могут возникать неприятные последствия:

• неполная герметизация становится источником разрушения кладки дымоотвода — из-за поглощения влаги из окружающей среды;
• атмосферные осадки могут проникать в проход через крышу для дымохода, что приведет со временем к грибковой инфекции и плесени;
• постоянное увлажнение кровельных материалов становится причиной их порчи.

Намокание теплоизоляции провоцирует повышение уровня потери тепла во всем здании.

Как выглядит изделие

Вентиляция кровли из металлочерепицы

Металлическая крыша красивая, современная, прочная и надёжная, но имеет один большой недостаток — ограниченный воздухообмен, т. е. она плохо пропускает воздух. Чтобы обеспечить нормальную циркуляцию, устанавливают вентиляцию по следующему алгоритму:

1. В листе покрытия для выхода вентканалов проделывают отверстия, придерживаясь норм — одно отверстие на 60 м² и располагая их не ниже 0,6 м от конька. На сложной по конструкции крыше количество выходов увеличивают.
2. Лицевую металлическую часть возле отверстия обрабатывают антисептиком для предотвращения очага коррозии.
3. Резиновый уплотнитель промазывают силиконом и укрепляют шурупами.
4. После того как герметик подсохнет, устанавливают проходку и фиксируют специальными шурупами, входящими в комплект поставки.
5. Изнутри обеспечивают надёжное примыкание паро- и гидроизоляторами (плёнками).

6. Чтобы влага не проникала в утеплитель, дополнительно в местах примыкания изоляции наносят герметик.

Вентиляция вальмовой крыши

Вентиляцию вальмовых крыш условно можно разбить на две группы — проветривание холодного чердака и утеплённой мансарды.

Обустройство вентиляции холодного чердачного помещения трудностей не представит. Благодаря большому объёму чердака здесь практически нет преград для нормальной циркуляции воздушных потоков. Воздухообмен происходит через карнизный свес, конёк и хребет. Слуховые окна, забранные решётками и расположенные на противоположных сторонах крыши, обеспечивают сквозняк.

Естественная циркуляция воздуха происходит через вентзазор в кровле и слуховые окна

Когда нужно усилить вентиляцию, устанавливают аэраторы вдоль прохода ендов. Но они имеют смысл, если угол наклона ската более 45°. В противном случае на сложных участках в зимнее время из-за скапливания снега работа аэраторов будет неэффективной.

При небольших наклонах лучше сделать принудительное проветривание, используя кровельные вентиляторы, инерционные турбины либо насадки достаточной высоты, чтобы их не засыпало снегом.

Вентиляция утеплённого подкровельного пространства (мансарды)

Проветривание мансарды желательно планировать во время строительства, поскольку её обустройство более трудоёмко, чем оборудование вентиляции холодного чердачного помещения. Здесь нет свободной циркуляции воздуха, оттого пространство для воздухообмена создаётся за счёт смонтированной между утеплителем и настилом обрешётки.

Циркуляции воздуха в утеплённом помещении происходит зп счёт вентиляционного зазора в кровельном пироге

К тому же обязателен зазор не менее 2–3 см между гидро- и теплоизоляцией. Если глубина стропил не позволяет сделать нужный зазор, то их наращивают с помощью досок.

Но такой метод воздухообмена довольно трудно сделать на крышах сложных форм с множеством изломов и примыканий. Потому кровельщики советуют монтировать прямо на утеплитель диффузионные мембраны (паропроницаемые), которые пропускают влагу лишь в одном направлении.

Керамические дымоходы

При изготовлении внутреннего дымохода к нему предъявляются следующие требования:

• минимальное расстояние от дымохода до несущих балок, если предусмотрена укладка между трубой и перекрытием листов асбеста в два слоя – 250 мм, без укладки асбеста – 380 мм.
• при наличии изоляции из асбеста расстояние от трубы до деревянной стены принимается равным 250 мм и более, если изоляция не предусмотрена, расстояние принимается не менее 380 мм.
• при использовании для утепления минеральной ваты расстояние от трубы до стропил принимается не менее 130 мм;
• при использовании легкосгораемых материалов – 260 мм;
• для кровельного покрытия в местах соприкосновения с трубой должны использоваться устойчивые к высоким температурам материалы (сталь, керамическая черепица, шифер). Если же применяются такие материалы, как битумная гибкая черепица, необходимо предотвратить ее контакт с трубой. Расстояние от битумного покрытия до дымохода в плане должно составлять не менее 50 см.

Все описанные выше требования актуальны для изготовления внутреннего дымохода, но иногда лучше выбрать наружный вывод. Он позволяет избежать сложностей и повысить безопасность конструкции, поскольку продукты сгорания не могут попасть в помещение.

Такой монтаж подойдет только в том случае, если котел расположен непосредственно на наружной стене. Конструкция не позволит выполнить протяженный горизонтальный участок. К плюсам использования можно отнести привлекательный внешний вид здания. Лучше всего такой вариант подойдет для котлов на жидком и газообразном топливе. Минусом конструкции станет повышенное образование конденсата, которое приводит к оседанию на стенках веществ, разрушающих трубу.

Изготавливается наружный дымоход так же, как и внутренний, но следует предусмотреть утепление его стенок, контактирующих с холодным воздухом. Толщина теплоизоляции составляет до 10 см и назначается в зависимости от климатических особенностей местности

Важно, что в большинстве случаев труба все равно будет проходить через кровельное покрытие, поэтому стоит соблюдать рекомендации, для внутренних выводов. В нижней части предусматривают отверстие для проверки и очистки, а также устанавливают капельник

Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом

Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом.

Стоит учесть следующие требования по кладке:

• обеспечение перевязки;
• изготовление из керамического полнотелого кирпича на известковом (цементно-известковом) растворе внутри дома;
• после вывода через кровлю кладку выполняют на цементном растворе;
• толщина швов не должна превышать 10 мм;
• оштукатуривание внутренней поверхности трубы запрещено.

Что такое Master Flash?

Мастер Флеш – это своего рода уплотнительная манжета с высокой эластичностью. Используют их для герметизации мест пересечения трубы и крыши. Для изготовления применяют разные материалы.

Нужно отметить, что данное приспособление не используют в качестве герметизации для дымоходов без утепления.

Главные преимущества Мастер Флеш:

• Плотное прилегание к стенкам трубы, благодаря своей эластичности.
• Выдерживает перепады температур.
• Не страшна коррозия.
• Высокая герметизация из-за низкой пористости.
• Возвращается к своей форме после расширения от высокой температуры.
• Высокая огнеупорность.
• Длительная гарантия.
• Монтаж без специнструментов.
• Установить можно в любых погодных условиях.

Главным достоинством является уменьшение расхода материалов в данном процессе. Не требуется дополнительная гидроизоляция.

Отличия уплотнителей

Уплотнители для кровель стали заменой трубным фартукам. По своей конструкции они похожи на своих предшественников, но имеют некоторые отличия:

• Созданы из резины, чаще из силикона, в виде сужающегося конуса с гибкой манжетой. С помощью нее обеспечивается плотное присоединение трубы к крыше. Кроме того, она защищает от влаги и пыли. Верхушка конуса повторяет форму трубы. Снизу соединяется с уплотнителем.
• Фланец — основание. Изготавливается из различных материалов. Прорезиненная или силиконовая основа для монтажа на кровлю с массивными ребрами, имеет алюминиевые полосы. Она дает возможность фланцу принять форму профиля.

Манжеты утеплителей для пологой крыши располагаются под небольшим углом. Элемент в виде конуса с гофрами, который образует контуры овальных отверстий с градацией по диаметру. То есть, можно менять угол, наклоняя в определенных интервалах. Иногда бывает, что ось находится перпендикулярно к основанию, тогда уплотнитель применяется для ровной кровли.

Как монтировать?

Гибкие уплотнители смогли опередить устаревшие аналоги по многим параметрам. Они способны выдержать различный температурный диапазон, практически не нужно ремонтировать, обладают длительным сроком службы. В монтаже неприхотливы. Для установки не нужно обладать какими-то особыми навыками. Верхняя часть уплотнителя срезается так, чтобы образовалось узкое отверстие. Затем, конус надевается на дымоход. Двигать его вниз нужно до самого основания. Чтобы процесс проходил быстро, поверхность трубы лучше намылить или смочить.

От материала крыши зависит способ крепления фланца:

• Силиконовый клей или битумная мастика применяется для плоской поверхности с рулонным покрытием.
• Если есть скат, то вход идут саморезы.

После произведенного монтажа нижняя часть фланца и срез конуса смазываются силиконовым герметиком, чтобы обеспечить большую надежность. Иногда используют хомут для верхней кромки. Несмотря на прочность фиксации, мастер-флэш будет подвижным. К примеру, если произойдет тепловое расширение — мастер-флэш не потеряет свою герметичность. Также манжета будет себя вести если произойдет усадка дома.

Место вывода трубы на крыше

Перед началом работы обязательно нужно определиться с расположением вывода самого дымохода и вентиляции наверху, ведь от этого напрямую зависит отделка соединения.

В таких случаях трубы выводятся двумя способами:

• На конек.
  Наиболее выгодной опцией становится конек конструкции крыши. Таким образом снижается возможность появления протечек и появления конденсата, снежных карманов и прочего. Но здесь есть и большой недостаток — нарушение целостности балки. Если же вентиляция и дымоход выводятся через конек, то для работы понадобится лишь заделать соединение герметиком на силиконовой основе, а потом обшить все фартуком.
• В 50-70 см от конька.
  Здесь плюсом является то, что этот способ так же уменьшает возможность образования протечек и снежных карманов. Настолько большое расстояние помогает стропильной конструкции сохранять свою полноценную функциональность. Для защиты соединения понадобятся эластичные проходки, а также доборные компоненты для создания фартука.

Вам придется запомнить один момент: если трубы находятся низко по скату крыши, то и усилий для гидроизоляции стыка понадобится намного больше.
