Особенности работы игольчатого клапана
Обязательная процедура развоздушивания проводится сразу после завершения монтажных работ по обустройству отопительной системы. Это обусловлено максимальной концентрацией воздуха при первом заполнении рабочего контура. Также такая процедура выполняется после длительного простоя отопления в летний сезон. Проблемы локального масштаба могут появляться из-за подсасывания воздуха, растворенного в теплоносителе. Плюс ко всему пробки могут появляться при выделении водорода в результате коррозии металла.
Для спуска воздуха из отопительного контура выполняется стандартное открывание крана, после чего его снова возвращают в исходное положение. Это первое обязательное мероприятие, если будет обнаружена разница в прогреве отдельных частей или радиаторов в отоплении квартиры или частного дома. Если после проведённых мероприятий температурные показатели нормализуются, то проблема считается решённой. Если после того как воздух будет стравлен батарея не начала нагреваться, то, скорее всего, она засорилась.
Если рассматривать принудительную систему отопления, прежде чем начинать избавляться от воздушных пробок, нужно выключить насос, отвечающий за циркуляцию теплоносителя. Если этим пренебречь, то часть воздуха совместно с водным потоком будет увлечена дальше в радиатор и останется в нём. После такого как циркуляционный насос перестанет работать, необходимо выждать, как минимум, 5 минут и только затем открывать клапан Маевского. Такая пауза необходима для того, чтобы воздушные пузырьки успели собраться вверху батареи.
После удаления воздуха из чугунного или любого другого радиатора из крана должен вытекать чистый теплоноситель. Поэтому перед началом стравливания воздуха нужно подготовить удобную ёмкость для сбора жидкости. Для применения крана Маевского не нужно производит слив теплоносителя или демонтировать батареи
Ознакомившись с принципом функционирования игольчатого клапана, нужно уделить особое внимание конструктивным особенностям разных моделей
Как правильно выбрать устройство
На сегодняшний день существует большой ассортимент модификаций и дизайна крана Маевского
Есть определённые нюансы, на которые следует обращать внимание при покупке. Главный показатель долговечности — это латунная основа. Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере
Размер входящей трубы распространяется на 1, ½, ¼ дюйма
Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере. Размер входящей трубы распространяется на 1, ½, ¼ дюйма
Современные устройства оснащены готовым пластиковым вентилем, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто находятся дети.
Клапан с удобной ручкой
Для наглядного примера в таблице указаны модели разных производителей с указанием цены
| Изображение | Производитель | Тип модификации | Цена, руб. |
| ОАО «БАЗ» | Ручной, ½ дюйма | 35 | |
| Сантех-мир | Автоматический, 1 дюйм | 449 | |
| Дом-термо | Ручной, ½ дюйма | 310 | |
| RBM | Ручной, ¾ дюйма | 352 | |
| Carlo Poletti | Ручной, ¾ дюйма | 318 | |
| «Дельта» | Автомат с предохранителем | 335 |
кран маевского

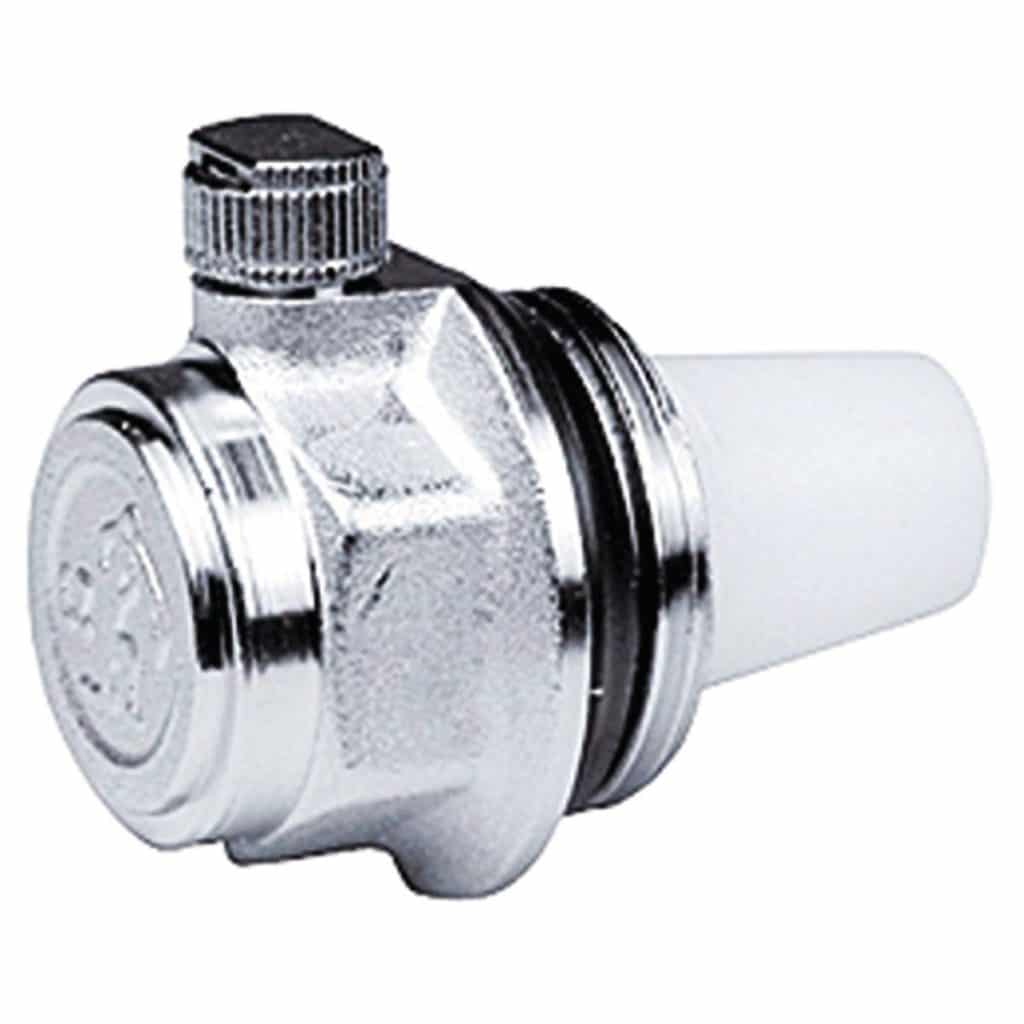

Устройство и работа крана Маевского
Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.
Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность. Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.
Металлический корпус крана Маевского сверху отделан пластиковым кожухом, который делает кран современным.
Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.
Ду — диаметр условного прохода.
Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.
Кран, в отдельных случаях, можно регулировать и без специального инструмента.
Вентиль поворачивается руками, что обеспечивает стравливание воздуха.
Разновидности
Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:
- Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
- Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
- Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.
Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.
При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:
- В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
- Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
- Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
- Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.
В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.
Порядок установки
Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:
- Выбрать подходящее место.
- Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
- Привинтить кран.
- Проверить места соединения на предмет протечек.
Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:
Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.
Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт
Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:
- Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
- Следует обеспечить свободный доступ пользователя к крану.
Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:
- обе резьбы внутренние;
- обе резьбы внешние;
- сочетание внутренней и внешней резьбы с разных сторон.
На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.
Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.
Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.
По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.
Критерии выбора
Чтобы самостоятельно подобрать кран Маевского для чугунных радиаторов или батарей, изготовленных из иных материалов, необходимо учитывать:
- вид воздухоотводчика;
- размеры оборудования.
Разновидности кранов Маевского
Чтобы стравить воздух из системы отопления, используются:
воздухоотводчик с ручным способом управления.
Такое устройство отличается простотой использования и минимальной стоимостью. В большинстве случаев монтируется при наличии центральной системы отопления. Для вращения винта могут использоваться отвертка, подходящая по размеру, специальный ключ для крана Маевского или рукоятка.
Оборудование, предназначенное под ключ или отвертку, надежно защищает устройство от несанкционированного открытия, например, ребенком
При установке кранов с рукояткой требуется соблюдать дополнительные меры осторожности;
Краны с ручным способом управления
автоматический кран Маевского.
В отличие от оборудования с ручным управлением кран является более безопасным для детей и домашних животных, так как работает в автоматическом режиме.
Оборудование оснащено специальным поплавком, реагирующим на наличие в системе отопления воздуха. При избыточном воздухе поплавок поднимается и открывает сливное отверстие для его удаления. При спускании воздуха происходит опускание поплавка и закрытие крана.
Кран с автоматикой устанавливается на индивидуальные системы отопления, в которых можно следить за качеством теплоносителя. Наличие загрязнений в системе может привести к неработоспособности устройства;
Принцип работы оборудования с автоматическим управлением
Все автоматические краны дополнительно оснащаются возможностью ручного управления для обеспечения работоспособности оборудования в чрезвычайных ситуациях.
кран с предохранительным клапаном.
Устройство также предназначается для индивидуальных систем, так как попадание мелких частиц приводит к засорению оборудования и его неработоспособности.
Как работает кран с клапаном? В отличие от стандартного оборудования устройство позволяет не только удалять воздух их радиатора отопления, но и контролировать уровень внутреннего давления, что сводит к минимуму возможность образования гидравлического удара, что особенно важно для пластиковых и металлопластиковых трубопроводов
Кран Маевского с предохранительным клапаном
Какие параметры необходимо учитывать при выборе
Чтобы подобрать кран для полотенцесушителя или радиатора отопления, необходимо учитывать следующие технические параметры:
- диаметр оборудования. Для оптимальной работы устройства необходимо, чтобы диаметр запорно-регулирующей арматуры полностью соответствовал диаметру выходного отверстия радиатора (полотенцесушителя);
- шаг и вид резьбы. Производителями выпускаются краны с правой или левой резьбой размером 1/2 дюйма, 3/4 дюйма или 1 дюйм;
- класс герметичности. Для радиаторов центральных систем отопления целесообразнее использование устройств самого высокого класса герметичности (А). Устройства более низкого класса можно установить в частом доме (при небольшом давлении в системе) и/или на полотенцесушитель.
Все технические параметры устройства указываются в прилагаемой документации.
Технические параметры крана Маевского
Установка «Маевского» на чугунный радиатор
Как установить кран Маевского на батарею? Как удалить воздух из чугунной батареи радиатора отопления
Устанавливают кран Маевского на чугунную батарею в верхней её части, врезав в заглушку с одной из сторон радиатора. Поступают следующим образом.
- Перекрывают запорную арматуру (краны) на трубах подачи и возврата теплоносителя.
- Если краны на трубах отсутствуют, то придётся дожидаться окончания отопительного сезона.
- Подставив миску или подходящую ёмкость для сбора воды, приступают к съёму заглушки.
- В верхней части батареи с противоположной стороны входа трубы разводным ключом отворачивают крышку.
- Если крышка не поддаётся, то её обстукивают со всех сторон молотком.
- Паяльной лампой выжигают старую краску.
- Можно сдвинуть заглушку по резьбе, ударяя молотком по зубилу в торец крышки.
- В щель по кругу заглушки вводят универсальный спрей WD-40, который способен разъединить заржавленные резьбовые соединения.
- Покачивая вправо-влево крышку разводным ключом, постепенно её выворачивают из гнезда батареи.
- Освободившееся посадочное место и внутреннюю резьбу очищают металлической щёткой от грязи и ржавчины. Иногда это делают с помощью круглой щётки, вставленной в дрель.
- Из набора берут футорку и кран Маевского.
- Резьбу футорки уплотняют ФУМ лентой или льняной паклей.
- Заглушку ввинчивают в посадочное отверстие в батарее.
- Резьбу на кране оборачивают ФУМ лентой или льняной паклей.
- Намотку из пакли смачивают водой или пропитывают герметиком – пастой «Унипак».
- Кран Маевского ввинчивают гаечным ключом в футорку.
На этом установка крана Маевского на чугунную батарею завершается.
Установка крана маевского. Видео для начинающих сварщиков!Installation of the Mayevsky crane. Novic
Как спустить воздух
Спускают воздух через кран Маевского вручную. Делать это надо, когда на ощупь батарея становится холодной в верхней части. Поступают следующим образом.
- Головку крана поворачивают таким образом, чтобы отверстие было обращено вниз, иначе струя воды будет заливать всё вокруг.
- Под клапан подставляют ведро или какую-либо ёмкость.
- Ручкой отворачивают игольчатый клапан, пока не зашипит воздух.
- Появится вода, которая вместе с воздухом образуют прерывающую струю.
- Выдерживают клапан открытым, пока не появится сплошная струя вода без шипящего звука.
- Кран закрывают и тактильно проверяют его сухость.
- Через некоторое время операцию повторяют.
- Если сразу пойдёт сплошная струя воды, то на этом считают спуск воздуха законченным.
Как удалить воздух с батарей в централизованном отоплении. 5-этажка. Кран Маевского.
Причины завоздушивания отопительной системы
Воздушная пробка в чугунных батареях может создаваться по разным причинам. Вот самые наиболее распространённые из них:
- с наступлением отопительного сезона при подаче горячей воды могут образовываться воздушные пробки в верхних частях радиаторов;
- после ремонтных и монтажных работ остаётся воздух в отопительных приборах;
- в многоэтажных домах воздух в системах отопления поднимается вверх и скапливается в батареях на последних этажах;
- воздух начинает скапливаться кроме верха внизу и в других частях батареи из-за загрязнённости секций радиатора.
Отличие автоматической и ручной регулировки клапана
Автоматический кран Маевского относится к саморегулирующим приборам неразборного типа.
В случае отказа ручного крана Маевского регулировку производят при полностью отключённой чугунной батарее от теплоснабжения. Кран выкручивают, и с тыльной стороны прочищаю обычной швейной иглой входное отверстие.
Если есть возможность, клапан в открытом состоянии продувают с помощью воздушного компрессора. После этого кран возвращают на своё место, и восстанавливают подключение батареи.
Заключение
Появление крана Маевского буквально спасло от повального демонтажа старые чугунные батареи. После прихода капитализма в экономику страны период бесхозяйственного расходования воды окончился.
Спуск воздуха из чугунных батарей сопровождался сливом большого количества теплоносителя. Применение универсального воздухоотводчика позволило производить сброс воздушных пробок с мизерным расходом воды.
Не греет батарея. Воздушная пробка. Делаем кран для спуска воздуха своими руками за 5 минут!!!
Устройство и работа крана Маевского
Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.
Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность. Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.
Металлический корпус крана Маевского сверху отделан пластиковым кожухом, который делает кран современным.
Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.
Ду — диаметр условного прохода.
Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.
Кран, в отдельных случаях, можно регулировать и без специального инструмента.
Вентиль поворачивается руками, что обеспечивает стравливание воздуха.
Разновидности
Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:
- Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
- Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
- Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.
Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.
При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:
- В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
- Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
- Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
- Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.
В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.
Разновидности и механизм действия
При такой сфере использования, было бы удивительно существование одной модели крана на все случаи. Принцип действия остается одним и тем же, но некоторые нюансы меняются. В зависимости от различных факторов, имеет смысл установка той или иной модели крана
Ручной кран
Ручной кран управляется четырехгранным винтом. Проверяющий открывает на 1-1,5 оборота кран и воздух выдавливается потоком воды. Пока из крана не начнет бежать вода, устройство держится открытым. Ручной кран самый простой и дешевый вариант крана Маевского. Его имеет смысл ставить на бытовых радиаторах, расположенных в легкодоступных местах.
Ключ для крана Маевского
Автоматический
Автоматический кран снабжен пластиковым поплавком. Когда кран заполнен водой, поплавок закрывает выходное отверстие крана. Как только в верхней части клапана собирается воздух, поплавок вместе с уровнем воды опускается, воздух стравливается в атмосферу. Такие устройства дороже ручных кранов, но вполне доступны.
Так почему же не установить такие клапаны везде, пренебрегая ручными аналогами? Дело в том, что основная сера использования кранов Маевского: многоквартирные дома. А львиная доля многоквартирных домов отапливается с помощью централизованных систем отопления. Трубы теплоцентралей достаточно быстро приходят в негодность, зарастая ржавчиной и заполняясь мусором. В результате блуждающих токов регулярно возникают протечки, при устранении протечек нарушается герметичность системы, все это добавляет в системы достаточно много различного рода мусора.
Большая часть загрязняющих частиц отсеивается на вводе в здание, где предусмотрен сетчатый фильтр, но мельчайшие частицы, включая ржавчину, все равно попадают во внутреннюю систему отопления. В итоге отверстие крана Маевского регулярно засоряется. Неизвестно, что проще при постоянном завоздушнивании систем отопления: стравливать воздух в ручную или регулярно прочищать клапан.
К тому же автоматический клапан подвержен поломке из-за скачков давления в системе. А для централизованных систем небольшие гидравлические удары уже давно стали привычной реальностью
В общем и целом, устанавливать автоматические краны выгодно и удобно прежде всего в дома с независимой системой подключения. При таком варианте, система отопления и теплоцентраль соединяются с помощью теплообменника и гидравлически не связаны. То есть существует возможность подавать в батареи подготовленную воду с действительно минимальным количеством загрязняющих частиц. К тому же, гидравлическое давление в такой системе постоянна, так как не зависит от множества соседних домов.
Автоматический кран можно установить и в частном доме, но здесь вновь возникает проблема подготовки воды. Отчищать воду на достаточном уровне слишком дорого. Даже в рамках многоквартирных домов установка независимых систем подключения существенно удорожает конечную стоимость строительства, а значит и каждой отдельной квартиры. Что касается частного домовладения, то установка подобных систем только ради автоматизации спуска воздуха кажется и вовсе неоправданной.
Кран Маевского автоматический
С предохранительным устройством
Клапаны с предохранительным устройством предусмотрены как раз для многоквартирных домов с централизованным отоплением. Это все те же ручные краны Маевского, которые, однако, обладают защитной системой от повышения давления в сети. Как уже было сказано, для централизованного теплоснабжения скачки давления в сети считаются нормой. Но превышения давления может потянуть за собой поломку радиатора. Простой алюминиевый радиатор в результате гидравлического удара может просто порваться. Поэтому при монтаже предусматривают кран Маевского с предохранительным устройством.
Если давление в системе превышает 15 атмосфер, кран автоматически открывается, стравливая воду. Конечно, это может быть связано с некоторым неудобством: мало кому понравится увидеть небольшую лужу под радиатором. Но воды будет немного, а польза от устройства достаточно значима.
Правила установки
Самостоятельная установка крана Маевского несложный процесс. Нужно подобрать механизм соответствующего радиаторной пробке диаметра.
В настоящее время краны Маевского выпускают с резьбой 1⁄2 дюйма, 3⁄4 дюйма и 1 дюйм. Для установки удаляю пробку и вкручивают на ее место кран.
При вкручивании крана устанавливают его так, чтобы отверстие для спуска воздуха было направлено вниз, примерно под углом в 45 градусов.
Это целесообразно, чтобы удобнее было собирать воду после стравливания воздуха. Для защиты от подтекания дополнительно используют подмотку изо льна или FUM ленту.
При установке нужно учесть следующее:
- В вертикальном тепловом контуре механизм монтируется в батареи на последнем этаже и на приборы, подведенные к стояку ниже оси отопления.
- В горизонтальной системе краны нужно вмонтировать во все приборы. Сложные переплетения сети потребуют нескольких автоматических и механических устройств.
- В напольном радиаторе выбирается самая высокая точка, кран ставят винтом вверх.
- Автоматику устанавливают в труднодоступных местах.
- Автоматические краны чувствительны для слишком высоких температур. Если теплоноситель греется выше 150 градусов, то предпочтительнее выбирать механический кран.
- В полотенцесушителях с нижним подключением место для установки крана предусмотрено конструкцией. В модели с боковым подключением сначала врезают тройник, в него монтируют воздухоотводчик. Полотенцесушитель сложной формы целесообразно оснастить несколькими клапанами.
- При установке клапана учтите, что пробки имеют левую резьбу. Заглушку во время демонтажа лучше придерживать газовым или разводным ключом, чтобы она не начала выкручиваться вместе с краном. Для упрощения работы лучше полностью ее отсоединить чугунную батарею от системы и выбрать клапан с минимальным диаметром внешней резьбы.
Любое переделывание конструкции централизованной отопительной системы, не закрепленное в ГОСТ либо СНиП, необходимо согласовывать с обслуживающей организаций. В противном случае вы подвергаете риску аварийного затопления себя и соседей.
Нюансы установки в чугунную батарею
Установка крана в радиатор старого образца имеет некоторые сложности. Многие мастера устраивают самодельный кран. Просверливают футорку, нарезают резьбу и вкручивают простой болт. Вариант примитивен и неудобен, поскольку при ослаблении болта и стравливании воздуха образуется неконтролируемая течь.
Поэтому целесообразнее установить кран Маевского, не выкручивая прикипевшую футорку:
- Купите кран с посадочной резьбой М 10 х 1 и подготовьте метчики No 1 и 2. Машинный не подойдет, поскольку чугун тверд, и инструмент сломается.
- Слейте из радиатора воду и просверлите верхнюю заглушку тонким сверлом( 5 мм), затем разбейте сверлом диаметром 9 мм.
- Снимите фаску. Нарежьте резьбу метчиками No 1 и 2 поочередно.
- Уплотнив резьбу льном, закрутите и притяните кран.
Сверление чугуна и нарезку резьбы не выполняйте «на сухую»: рабочая кромка от этого быстро затупится. Периодически смазывайте инструмент машинным маслом,
Можно ли обойтись без воздухоотводящих приспособлений?
Удается избавиться от пузырьков воздуха при подведении воды к верхней пробке батареи сверху. Однако при этом скорость движения теплоносителя не должна превышать 25 см/с. При более быстром обращении кран Маевского потребуется.
При подаче воды снизу иногда стояки продолжают за крайней батареей последнего этажа трубами, подсоединенными к общим воздухосборникам. Реализация данной модели требует больших материальных затрат из-за увеличения метража труб.
Расширительный бак
Разработаны устройства, которые могут заменить кран Маевского.
Таблица 1. Аналоги крана
| Название устройства | Особенности |
|---|---|
| Водоразборные краны | Устройство по конструкции и применению значительно отличается от крана Маевского. Через водоразборные краны систему заполняют водой и опустошают. Начальный кран служит для подачи воды, конечный — для ее удаления из сети. |
| Вертикальный отвод с пустым расширительным баком | Такое устройство устанавливают, когда не используется насос. Расширительные баки представляют собой емкость, которая предназначена для перетекания туда избытка воды, образующегося при расширении теплоносителя вследствие нагревания. Расширительные баки бывают открытыми и закрытыми. |
Некоторые мастера с опытом в обслуживании систем отопления, и вовсе обходятся без воздухоотводов. Они устраняют образовавшиеся газовые пробки через резьбу верхнего присоединения. Однако проведение таких работ занимает некоторое время и требует освоения профессиональных навыков.
Нужен ли воздухоотводчик в системе отопления либо без него можно обойтись? Понять это можно, исследовав сеть. Если очевидно, что кислород собирается и не может выйти наружу, кран придется устанавливать.
