Особенности буржуйки – плюсы и минусы
Хороший мастер спокойно сделает печь «Бубафоню» за один день, это существенный плюс. Максимум, что придется купить – баллон и трубы на металлоломе. Другие достоинства буржуйки:
- длительность горения на 1 загрузке 6…10 часов;
- всеядность – в топку закладываются отходы древесины, мусор, опилки, свежесрубленные ветки;
- простота ремонта, любая прогоревшая деталь легко меняется.
Слева на фото – изготовление котловой рубашки из гнутого стального листа, справа – котел в сборе
Минусы «Бубафони» гораздо неприятнее:
- Печка плохо поддается регулированию. При работе на качественных сухих дровах заслонка помогает подобрать оптимальный режим. Если топить мусором и сырой древесиной, воздуховод нужно открывать полностью.
- Всеядность буржуйки – палка о двух концах. От сжигания некачественного топлива дымоход забивается сажей буквально за сутки.
- Без хорошей тяги печь станет дымить в помещение. Отсюда требование к высоте дымохода – минимум 4 м, считая от колосников, поворотов трубы 90° – не более двух.
- Подкидывать поленья «на ходу» нельзя, разве что всыпать горсть опила через воздушный канал. Значит, учимся правильно дозировать количество топлива.
- Буржуйка из железной бочки на 200 л очень громоздкая и неудобная в плане эксплуатации. Поршень слишком велик и тяжел, тонкий металл быстро прогорает. Благо, корпус нетрудно заменить.
Чем опасна «Бубафоня»: хорошо разогревшуюся топку невозможно потушить с помощью заслонки. Воздух просачивается сквозь щели, тление древесины продолжается. Отопитель нельзя оставлять без присмотра либо действовать радикально – поднять крышку и вылить ведро воды. Дымовая завеса в помещении обеспечена.?
Преимущества и недостатки печи
Простая с виду печка соединяет в себе множество важных достоинств, среди которых нужно обязательно отметить следующие моменты:
- Предельная простота конструкции. Со сборкой бубафони может справиться практически любой желающий.
- Экономичность. В зависимости от объема топливника и качества сырья бубафоня может работать на одной загрузке до нескольких суток.
- Неприхотливость в уходе и обращении. После розжига топлива бубафоню можно на долгое время оставлять без присмотра и уходить по своим делам (но лучше, все-таки, периодически проверять состояние агрегата), а весь уход за печкой сводится к периодической прочистке зольника и дымохода.
- Для сборки бубафони не нужны никакие дорогостоящие и труднодоступные материалы. Будет достаточно бака, крышки, нескольких труб и различных простых металлических изделий.
- Печь прекрасно справляется со своей главной задачей даже в очень сильные морозы.
- Бубафоню можно использовать для обогрева жилого дома, теплицы, гаража, дачного домика и прочих объектов.
- Агрегат характеризуется высоким показателем пожарной безопасности – в его конструкции нет отверстий для выхода открытого пламени.
Несмотря на очевидные плюсы, есть у этой печки и недостатки:
Еще один важный недостаток – не самый привлекательный вид. Если бубафоню использовать в техническом помещении – в гараже, теплице, на даче, то особо беспокоиться не о чем. Как есть, так есть. Ну а если хотите с ее помощью отапливать дом, то придется прятать ее где-то в котельной, подвале, в пристройке. Можно еще ее облагородить. Например, обложить кирпичом. Этим, кстати, вы намного повысите комфортность нахождения рядом с печкой: кирпич погасит большую часть жесткого излучения, смягчит его, и станет своеобразным аккумулятором тепла: кирпич нагреется, а затем, когда печь погаснет, будет, постепенно остывая, отдавать накопленное тепло.
С водяной рубашкой
Вариант печи с водяной рубашкой на дымоходе Возможности Бубафони значительно возрастут, если добавить к печи водяной контур. Для этого приспосабливают еще 1 цилиндр для нагрева в нем теплоносителя. Диаметр его больше на 2,5-3 см, иногда для этой цели приспосабливают и квадратный корпус.
При наличии в помещении готового отопительного контура, печку соединяют с ним и посредством циркуляционного насоса теплоноситель из водяной рубашки транспортируют в отопительную систему. Такая печь выгодна тем, что может обеспечить теплом несколько помещений.
Водяной контур устанавливают не только на корпусе печи, но и на дымовой трубе. Принцип устройства такой системы — «труба в трубе». Торцы «рубашки» герметизируют, врезают патрубки для входа и выхода теплоносителя. Вверху располагают отвод, а внизу — обратку.
В роли теплообменника может выступить и водопроводная труба. Из нее изготавливают змеевик, заключают в стальной кожух, чтобы тепло распределялось более равномерно, засыпают песок. Иногда вокруг печи выполняют кирпичную кладку, а внутрь помещают тот же змеевик.
Как сделать печь Бубафоня своими руками
Весь процесс сборки самодельного отопителя условно делят на пять основных этапов: подготовка помещения, материалов и инвентаря, раскрой и сварка заготовок, обустройство дымохода, возведение опорной площадки. Чтобы сделать печь Бубафоня своими руками, понадобится схема, чертеж, расчет и поэтапное описание изготовления конструкции.
Из газового баллона длительного горения
Наиболее простой способ сделать отопитель — собрать его из старой ёмкости из-под сжиженного газа. Для изготовления печи Бубафоня своими руками из газового баллона, рассчитанной на длительное горение, понадобится сосуд объёмом 50 литров. Последовательность изготовления:
- У баллона срезают верхнюю эллиптическую крышку. Чтобы газ внутри ёмкости не взорвался в процессе, её предварительно наполняют водой. Рез делают по существующему сварному шву. В этом месте расположено кольцо, которое в дальнейшем будет служить центрирующим элементом.
- В крышке прорезают круглое отверстие, равное наружному диаметру воздуховода. Для усиления конструкции в этом месте приваривают кольцо из толстого металла.
- Собирают нажимной поршень. Вырезают диск диаметром несколько меньшим внутреннего сечения корпуса. В центре делают отверстие для приварки воздуховода. К нижней части диска сваркой крепят пластины, формирующие зону горения. Сверху приваривают воздуховод.
- В корпусе вырезают отверстие для дымохода. Располагают его как можно ближе к верхнему краю обечайки. Приваривают дымоотводящий патрубок. Выполняя операцию, следят, чтобы труба не выступала внутрь, препятствуя перемещению поршня.
- Приваривают к корпусу и крышке рукоятки, облегчающие обслуживание и транспортировку аппарата.
Из трубы
Стальная труба также подходит для конструирования печи. В зависимости от размера сортамента и химического состава такой корпус может прослужить гораздо дольше, чем при сборке из газового баллона. Изготовление аппарата из трубы принципиальных отличий не имеет. Исключение составляет только оборудование отопителя днищем и крышкой. Их делают из стального листа толщиной, равной стенкам корпуса. Днище приваривают к нижней части трубы, а крышку делают съёмной. Для придания конструкции устойчивости предусматривают приварку опорных ножек из любого подходящего материала.
Из листовой стали
При изготовлении обечайки можно использовать стальные листы, но это увеличит трудозатраты. Корпус делают круглой или многогранной формы. Первый вариант можно реализовать, если есть доступ к соответствующему металлообрабатывающему оборудованию (валковой листогибочной машины). В домашних условиях легче сделать квадратный корпус. В такой конструкции получается большое количество сварных швов, что плохо сказывается на долговечности и герметичности отопителя.
Печь «Бубафоня» своими руками
Самый лучший материал на печь – промышленный баллон или отрезок трубы. При использовании баллона отпадает надобность варить днище.
Поскольку при изготовлении самодельных котлов отталкиваться обычно приходится не от предлагаемых размеров, а от того, что имеется в наличии, то и расчёты будут выглядеть так:
- Диаметр загрузочного бака – от 30 до 80 см. (Если сделать меньше, слишком быстро будет выходить воздух, больший же диаметр приведёт к неравномерному прогреву).
- Соотношение диаметра к высоте 3:1 или 5:1. Например, при диаметре 30 см, можно взять высоты 90см.
- Чтобы рассчитать диаметр внутреннего тяжёлого поршня нужно знать, что зазор между стенкой и поршнем должен равняться 0,05 D. Если, например, D = 30 см, то зазор = по 15 мм с двух сторон. Соответственно на диаметр грузового блина остаётся 27 см.
- Высоту рёбер для небольших печей (с диаметром 30 см), можно взять ок. 4 см., если диаметр котла 60 – 80 см, рёбра делаются ок. 6 см.
- Толщина прижимного поршня обратно пропорциональна диаметру печи. Для 30 см конструкции = 6-10 мм., При 60 см = 4-6 мм., а на печь в 80 см, толщина гнёта = 2,5 – 4 мм.
- Рёбра на поршне небольших диаметров делают прямыми, а для высоких печек лучше будет изогнуть рёбра, как бы закручивая их по часовой стрелке.
- Труба-воздуховод должна выступать из прижимного поршня, её край заканчивается на уровне с краем рёбер.
- Диаметр дымохода (на 30 см-ю печь) достаточно 15 см.
- Диаметр трубы-воздуховода = 7,5 – 8 см.
- Зазор между крышкой и воздуховодом – не более 2,5 мм.
- На крышке печи, в том месте, где она пропускает воздуховодную трубу, наваривается небольшой воротник. Это очень важная деталь для того, чтобы не допустить снижения КПД! Его высота будет зависеть от получившегося зазора и будет в 80 раз больше его.
- Также нужно определиться с длиной воздуховода. Чтобы её вычислить, учитывается, что минимально, над воротником труба должна возвышаться на 15 см.
Этапы сборки печи с размерами деталей
Толщину стенок Бубафони нужно делать больше, чем у фабричных моделей. Там они выполнены из жаростойкой стали (теплопроводность выше), а газы не контактируют со стенкой так плотно, как в самодельной модели. Если сделать стенки толщиной 2,5 мм, как у заводских котлов, на них быстро скопится толстый слой нагара, а дымоход будет скапливать большое количество конденсата. Толщина стенок Бубафони должна быть 4-6 мм!
Если требуется согнуть котёл из листовой стали, то возникает дилемма: листогибочные станки на небольших предприятиях не гнут сталь толще 2,5 мм.
Тонкую сталь всё же можно использовать для печей небольшой мощности, но только без водяной рубашки!
Внутреннее устройство печи длительного горения «бубафоня». Преимущества и недостатки пиролизной печки
Перейдем к рассмотрению раздела: внутреннее устройство печи длительного горения «бубафоня».
- Поршень-подаватель. Он представляет из себя металлический круг с наваренными на нижней части ребрами, в центре которого закреплена труба воздуховода. Ребра позволяют создать дополнительную воздушную прослойку между поршнем и поленьями, что положительно влияет на процесс тления и активность выделения пиролизных газов.
- Основным элементом в конструкции «бубафони» является ее корпус. Чаще всего, он имеет цилиндрическую форму: толстая труба с приваренным днищем, бочка, большой огнетушитель, баллон.
- Дымоход для отвода отработанных продуктов горения.Из металлической трубы 11-25 сантиметров в диаметре, приваренной к верхней части корпуса, создается, в основной массе случаев.
- Регулирующая задвижка, которая позволяет управлять подачей окислителя внутрь печи.
- Крышка с отверстием для воздуховода. Вместе с поршнем образует вторичную камеру сгорания, в которой и производится воспламенение пиролизных газов.
_
Воспламенение — самовозгорание, сопровождаемое пламенем (ГОСТ 12.1.033-81); — пламенное горение вещества, инициированное источником зажигания и продолжающееся после его удаления. (ГОСТ 12.1.044-89); — начало пламенного горения под действием источника зажигания, при настоящем стандартном испытании характеризуется устойчивым пламенным горением. (ГОСТ 30402-96)
Камера — окон. полость профиля, образованная его стенками. Камеры располагают последовательно по ширине профиля. Камера может состоять из ряда подкамер, разделенных перегородками, как правило, по ее высоте. (ГОСТ 30673-99)
Огнетушитель — переносное или передвижное устройство для тушения очагов пожара за счет выпуска запасенного огнетушащего вещества. (ГОСТ 12.2.047-86)
Прослойка — промежуточный слой пола, связывающий покрытие с нижележащим споем пола или служащий для покрытия упругой постелью. (СНиП 2.03.13-88)
Масса — БРУТТО (от лат. massa – ком, кусок + ит. brutto) – общий вес груза.
<-
Принципиальная схема самодельной пиролизной печи «бубафоня»
Теперь давайте рассмотрим преимущества и недостатки пиролизной печки.
Для начала следует отметить положительные качества данного обогревательного прибора:
- Время работы.С учетом объема камеры, скорости подачи окислителя и прочих параметров, данный показатель, однако, может в существенной степени варьироваться. Пиролизная печь в дальнейшем уже после одной загрузки дров может непрерывно функционировать и нагревать воздух помещении вплоть до 24 часов.
- «Бубафоня» имеет очень простую конструкцию. Владея сварочным аппаратом и базовыми навыками работы с металлом любой человек легко и просто может сделать печь своими силами.
- Пиролизная печка «бубафоня» совершенно не привередлива в плане выбора твердотопливного энергоносителя.Угле, опилках, щепках и прочих отходах древесного производства, она будет исправно гореть на дровах. Более того, в нее можно загружать пеллеты – недорогое и экологичное гранулированное топливо.
_
Энергоноситель — вещество в различных агрегатных состояниях (твердое, жидкое, газообразное), либо иные формы материи (плазма, поле, излучение и т.д.), запасенная энергия которых может быть использована для целей энергоснабжения. (ГОСТ Р 51380-99)
Но за все приходится платить, и вследствие этого простота внутреннего устройства печи «бубафоня» приводит к возникновению определенных недостатков:
- Эстетическая непривлекательность. Конструкция довольно грубая на вид и вряд ли станет украшением внутреннего интерьера помещения, в котором будет установлена.
- «Бубафоня» не обладает высокими показателями по коэффициенту полезного действия.Практически достигая значения в 90%, пиролизные печи более сложных и совершенных конструкций, в свою очередь, могут похвастаться прекрасными показателями по КПД. Это связано с неравномерностью нагрева корпуса баллона (бочки) и более низкой теплоотдачей.
- «Бубафоню» в достаточной степени неудобно чистить от остатков продуктов сгорания: пепел с золой приходится вынимать через верх.Приварив внизу дверку, позволяющую легко выгребать со дна печи все лишнее, однако, данный самодельный обогреватель можно улучшить.
_
Устройство — совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ 2.701-84)
Преимущества и недостатки печи
Простая с виду печка соединяет в себе множество важных достоинств, среди которых нужно обязательно отметить следующие моменты:
- Предельная простота конструкции. Со сборкой бубафони может справиться практически любой желающий.
- Экономичность. В зависимости от объема топливника и качества сырья бубафоня может работать на одной загрузке до нескольких суток.
- Неприхотливость в уходе и обращении. После розжига топлива бубафоню можно на долгое время оставлять без присмотра и уходить по своим делам (но лучше, все-таки, периодически проверять состояние агрегата), а весь уход за печкой сводится к периодической прочистке зольника и дымохода.
- Для сборки бубафони не нужны никакие дорогостоящие и труднодоступные материалы. Будет достаточно бака, крышки, нескольких труб и различных простых металлических изделий.
- Печь прекрасно справляется со своей главной задачей даже в очень сильные морозы.
- Бубафоню можно использовать для обогрева жилого дома, теплицы, гаража, дачного домика и прочих объектов.
- Агрегат характеризуется высоким показателем пожарной безопасности – в его конструкции нет отверстий для выхода открытого пламени.
Несмотря на очевидные плюсы, есть у этой печки и недостатки:
Небольшой «радиус действия» при большой теплоотдаче. Возле печки тепло, даже жарко. Чуть дальше отойдешь – холодно.Но эта проблема решаема. Чтобы улучшить ситуацию поступают двумя способами: устраивают принудительную конвекцию (смену воздуха) при помощи вентилятора или делают водяную рубашку, а нагретую воду пускают по трубам для отопления помещения.
Если с вентилятором все просто, то водяную рубашку можно сделать двумя способами: вокруг корпуса или снимать тепло с трубы дымохода.
Проще реализуется рубашка на дымоходе. Этот вариант имеет и еще один плюс: для отопления используется тогда и тепло от корпуса печи, а также то, которое раньше шло на улицу через дымоход. Теперь оно тоже обогревает ваше помещение.
Кроме того, при установке водяной рубашки на трубе, на выходе дым уже не будет таким горячим и можно не так сильно утруждаться с изоляцией стены вокруг трубы.
Еще один важный недостаток – не самый привлекательный вид.Если бубафоню использовать в техническом помещении – в гараже, теплице, на даче, то особо беспокоиться не о чем. Как есть, так есть.
Ну а если хотите с ее помощью отапливать дом, то придется прятать ее где-то в котельной, подвале, в пристройке.
Можно еще ее облагородить. Например, обложить кирпичом. Этим, кстати, вы намного повысите комфортность нахождения рядом с печкой: кирпич погасит большую часть жесткого излучения, смягчит его, и станет своеобразным аккумулятором тепла: кирпич нагреется, а затем, когда печь погаснет, будет, постепенно остывая, отдавать накопленное тепло.
Печь длительного горения своими руками: схема и пошаговая инструкция
Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.
Изготовление печи «бубафоня» из газового баллона
Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:
Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
- К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
- Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
- В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
- Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
- Приварить рукоятки и подставки.
- Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.
Видео: как сделать печь «бубафоня» из газового баллона
Изготовление печи длительного горения из кирпича
Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.
Над топочной камерой предусмотрена варочная панель для приготовления пищи
Подготовка фундамента
Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:
- Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
- Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
- Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
- Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
- Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
- Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
- Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.
Для надёжности фундамент можно армировать металлической решёткой
Порядовка кирпичной кладки
Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:
- Первый и второй ряд необходимо выложить сплошными слоями.
- На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
- На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
- Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
- С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
- Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
- На двенадцатом ряду формируется место для варочной панели.
- Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.
Порядок укладки кирпичей для печи длительного горения с варочной панелью
Кто придумал печь?
Первую печь сконструировал, собрал, протестировал и поделился схемой сборки с пользователями сети Интернет Афанасий Бубякин, умелец из города Колыма. На просторах Всемирной паутины Афанасий предстал под псевдонимом «Бубафоня» (bubafonja), благодаря чему предложенная конструкция отопительной системы длительного горения получила свое название. Сам конструктор признался, что на создание печи его вдохновили литовские котлы «Стропува», имеющие аналогичный принцип действия.
Что из себя представляет печь «Бубафоня»
Печь «Бубафоня» изготавливают практически из подручных материалов. В основе конструкции – цилиндрическая емкость или попросту металлическая бочка или заваренный с одного конца отрезок трубы достаточного диаметра с толстыми стенками. Дно емкости герметичное, а сверху бочка закрывается крышкой. Внутри установлен поршень с грузом (приваренными отрезками швеллера или металлических уголков), рассекателями воздуха и подводящей трубой. К верхней части корпуса топливного бака (бочки) приварена отводящая труба. С основным трубопроводом она соединяется посредством хомута и стеклоткани, служащей для уменьшения потерь тепла.
Для удобства эксплуатации на крышке и внешних стенках топливного бака приваривают металлические ручки.

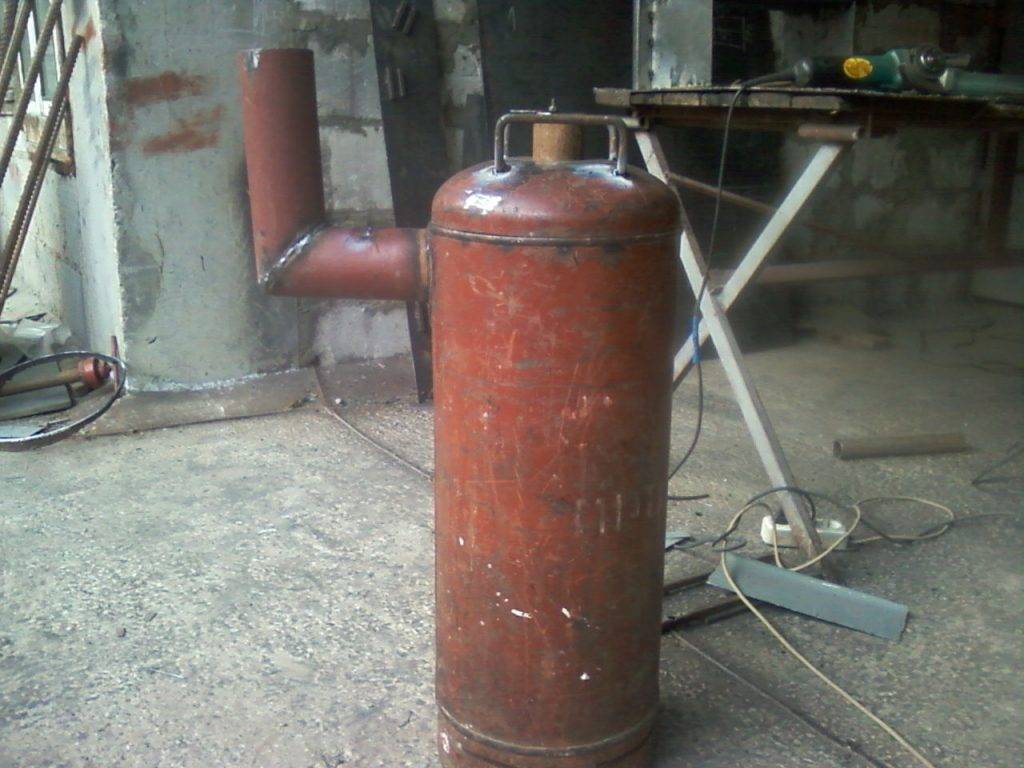

Образец печи
Достоинства конструкции
- компактность;
- низкая стоимость конструкции и топлива;
- быстрота и легкость сборки;
- достаточно продолжительная работа печи без дополнительной дозагрузки топлива;
- возможность собрать конструкцию необходимых габаритов своими руками;
- экологичность;
- высокий КПД;
- автономность, то есть возможность работать без электричества;
- простота эксплуатации (трубы от конденсата чистят обычным «ершом»);
- возможность быстрой замены изношенных деталей;
- возможность регулировать расход топлива и интенсивность горения;
- возможность модифицирования печи и подключения ее к системе водяного отопления.
Недостатки печи
- образование конденсата на трубах;
- возможное промерзание труб;
- неудобно удалять золу и пепел со дна топливного бака, в результате они спекаются в массу, похожую на асфальт и печь со временем потребует замены топливного бака;
- иногда происходит «обратное горение», когда газы попадают в помещение, что порой требует установки нагнетающего вентилятора;
- быстро остывает после использования.
