Вентиляция в частном доме

Создание короба для маскировки воздуховодов

Для изготовления короба существует два материала – пластик и гипсокартон.

Пластиковый короб состоит из готовых элементов. Устанавливают его под потолком или над навесными шкафчиками. Короб прочный и весит немного, поэтому установить его можно без посторонней помощи.

Короб из гипсокартона – сложная конструкция, которая требует навыков в работе с этим материалом. Из металлического профиля делают каркас, на него нашивают листы гипсокартона, затем конструкцию покрывают шпатлевкой и выполняют декоративную отделку.

В гипсокартонном коробе лучше установить минимум два смотровых люка. Это упростит доступ к воздуховоду в случае необходимости.

Советы, рекомендации, нюансы

Нередко владельцы частных домов снисходительно относятся к требованиям по вентилированию собственного дома, особенно, если они могут повлечь дополнительные расходы. Приведем некоторые заблуждения относительно применения технических средств в жилых помещениях.

Установка кондиционера решит все проблемы вентилирования.

Кондиционер в состоянии изменить показатели воздуха, охладить или нагреть воздух, осушить его. Но он не создает круговорота воздуха. В доме с работающим кондиционером установится комфортная температура, но через пару часов организм почувствует недостаток кислорода и переизбыток углекислого газа.

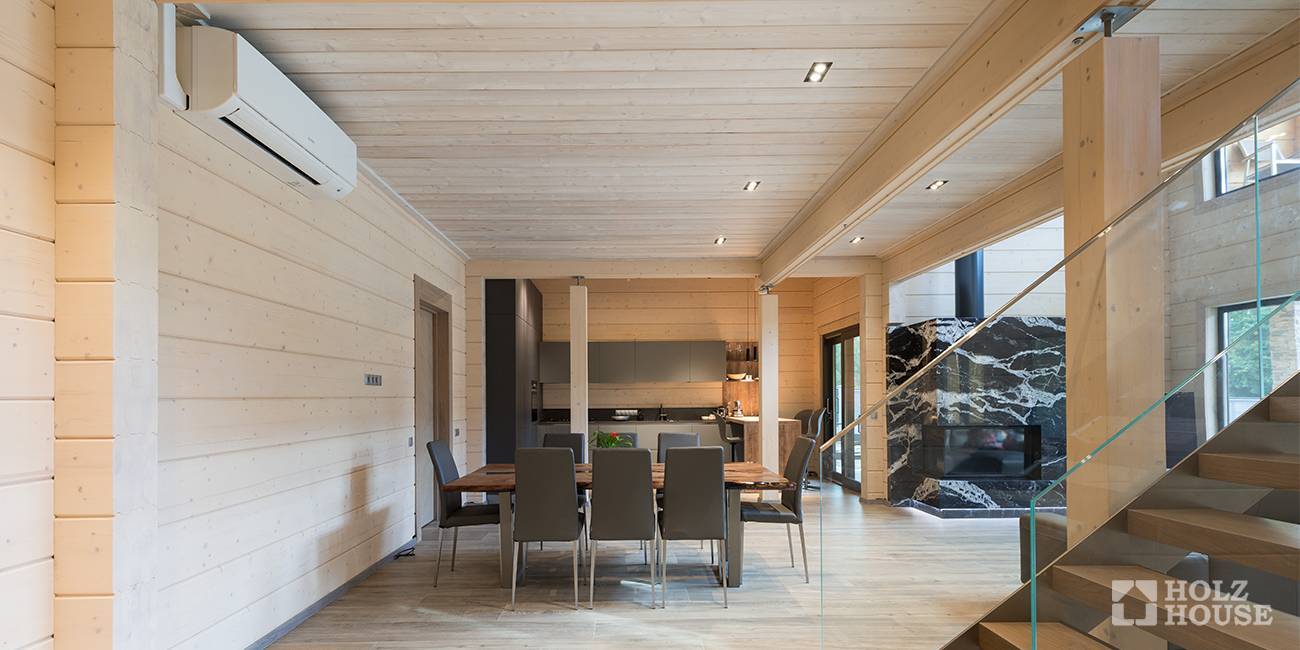

Вместе с кондиционерами всегда монтируется и вентиляция Источник anantaircon.podbean.com

Если установить вытяжной вентилятор, этого будет предостаточно для хорошего проветривания дома.

В случае установки пластиковых герметичных стеклопакетов и дверей приток воздуха отсутствует, значит, будет отсутствовать и вытяжка/удаление воздушных масс. Через несколько минут работы вытяжки в помещении установится давление, которое просто не будет выталкивать воздух к лопастям вентилятора.

Периодическое проветривание или открытое окно на режим микропроветривания решит все вопросы.

Полноценно вопрос вентиляции решен не будет, так как остаются достаточно большие промежутки времени, в течение которого проветривать дом не удастся, например, ночью. Если летом это решаемый вопрос, то микропроветривание в зимнее время чревато сквозняками, которые быстро выстудят помещение, не дав ему проветриться.

Использование оборудования с нагревателем позволит эксплуатировать его при самых низких температурах

Как правило оборудование с рекуперацией имеет ограничения по минимальной температуре уличного воздуха. Связанно это с возможностями рекуператора и ограничение составляет -25…-30 oС. Если температура будет понижаться – конденсат из вытяжного воздуха будет замерзать на рекуператоре, поэтому при сверхнизких температурах используется электрический преднагреватель или водяной преднагреватель с незамерзающей жидкостью. (Линейка данных установок представлена на нашем сайте)

Нормы для вентиляции в частном доме

Для точного и правильного проектирования вентиляционной системы нужно провести расчёты, учитывая при этом два базовых норматива – расход наружного воздуха и кратность воздухообмена. Кратность (интенсивность) воздухообмена определяется числом обменов воздуха за один час. Для вычисления кратности необходимо объем поступающего в течение определенного периода (чаще всего в течение 1 часа) воздуха разделить на объем помещения, куда он подается. В комнатах постоянного нахождения людей его нормативное значение – один объем в час, в других помещениях, где жильцы лишь изредка бывают (подсобки, гардеробные) – всего 0,2 за аналогичный период времени. Что касается нормы расхода воздуха, то она зависит от характеристики помещения и его площади. Чем большим объемом обладает комната, тем меньший расход воздуха на одного человека. К примеру, если объем жилого помещения на 1 человека больше 20 м3 – расход воздуха будет 20 м³/час. Если же на 1 жителя выделено меньше 20 м3 объема помещения – нормативный показатель увеличивается до 30 м³/час. В уборную и ванную должно поступать не менее 25 м3/ч. Норма расхода воздуха в кухне зависит от характеристики используемой плиты: при 2-конфорочных плитах – не менее 60 м3/ч, при 3-конфорочных – 75 м3/ч, при 4-конфорочных плитах – не менее 90 м3/ч.

Все нормативы рассчитываются для помещений с базовым температурным режимом — +18 °C или +20°C в угловых комнатах.

Вентиляция в подвале

Обязательно подвал частного дома нужно оборудовать вентиляцией. Так как там часто возникает сырость, может появиться конденсат и плесень.

  • Самый простой метод установить своими руками вентиляции, это в цоколе, напротив друг друга пробить два отверстия и закрыть их решетками. Решетки обеспечат защиту от мелких грызунов.
  • При помощи труб можно построить более надежную систему для подвала. Приточную трубу диаметром до 15 см устанавливают на стену 35 см от пола. Присоединённая наружная труба должна быть 60 см. После чего верхняя часть выводится через цоколь. Труба для притока воздуха устанавливается под потолком подвального помещения и выводится на расстояние 60 см от крыши. В подвале под трубу устанавливают емкость, так как собравшийся конденсат из вытяжки буде стекать туда.

Устройство и принцип работы приточно-вытяжной вентиляционной установки

Прокладка воздуховодов

Труба воздуховода может быть из гофрированного пластика, стали или алюминия. Эти материалы имеют разные характеристики. Самый распространенный – алюминий. Он достаточно прочный и не такой дорогой, как сталь.

Воздуховод надевают на выступающий раструб вытяжного агрегата и затягивают хомутом. Аналогично гофру крепят к трубе с системой клапанов. К стене гофру прихватывают в нескольких местах хомутом и дюбелями и закрывают навесным шкафом или кожухом.

Если для маскировки воздуховода нет кожуха в комплекте с вытяжкой и не предусмотрен навесной шкаф, используют специальную пластиковую трубу прямоугольного сечения или устанавливают гипсокартонный короб. Главное условие: короб должен выдерживать нагрузку собственного веса и веса воздуховода.

Алгоритм работы по установке воздуховода:

  1. Выполняют разметку положения всех элементов конструкции вплоть до точек крепления.
  2. В стене высверливают отверстия и крепят подвесы.
  3. Устанавливают элементы воздуховода.
  4. Герметизируют стыки.
  5. Трубу крепят к стене и соединяют с системой.

Практичное решение – укутать воздуховод слоем шумоизоляционного материала перед тем, как скрыть его за стенками короба.

Какие типы рекуператоров можно использовать в системе вентиляции?

Наиболее популярными являются рекуператоры пластинчатого типа. Их действие очень простое – потоки горячего и холодного воздуха протекают параллельно друг другу между теплообменными пластинами, что обеспечивает обмен тепла без перемешивания. Приводят воздух в движение два вентилятора. Эффективность рекуперации тепла в таком рекуператоре составляет 60-70 %.

Панель управления с теплообменником с поперечным потоком

Очень похоже устроены противоточные теплообменники, только воздух проходит через них немного по-другому. Такие устройства больше по размеру, но имеют более высокую эффективность – до 90%.

Иногда используются трубчатые теплообменники, однако, из-за большого размера их применение ограничено, несмотря на относительно высокую эффективность – выше 90%.

В продаже также можно встретить роторные рекуператоры. Они очень эффективны – КПД 80-90%. Но в них может иметь место попадание небольшого количества отработанного воздуха к свежему, что может привести к распространению запахов в доме. Их преимуществом является частичное отведение влаги. Сторонники роторных рекуператоров говорят, что передача запахов незначительна. Такие модели очень популярны в странах Северной Европы – в Скандинавии.

Рекуператор с ротором, фото

В доме, в котором живут аллергики, можно использовать фильтр для подачи воздуха, таким образом мы убираем аллергенные частицы.

Приобретая рекуператор, стоит выбрать модель с плавной пятиступенчатой ​​ переменной скоростью вентилятора. Чем больше возможности регулировки, тем лучше рекуператор регулирует скорость в соответствии с потребностями воздухообмена.

Как правильно сделать вентиляцию в частном доме?

Количество свежего воздуха, которое должно быть доставлено в комнату, как видно из расчетов, приведенных выше, очень большое. А зимой его придется прогреть, так как свежий воздух достаточно холодный. Это повлечет очень высокие затраты, которые будут больше, чем будет холоднее на улице.

Поэтому системы вентиляции следует оценивать не только с точки зрения инвестиционных затрат, но и с учетом эксплуатационных расходов. Как правильно сделать приточную вентиляцию?

Естественная гравитационная вентиляция

Самая простая – это система естественной вентиляции. Воздух поступает в помещение через вентиляционные отверстия, и удаляется через выпускные каналы. Эта система является недорогой в производстве. Однако ее недостатком является высокая стоимость, связанная с нагревом поступающего холодного воздуха – в естественной системе вентиляции мы не можем полностью контролировать количество воздуха, которое поступает в помещение. Чем холоднее, тем больше поступает холодных воздушных масс, и тем больше мы тратим на отопление.

Механическая вентиляция

Другой вариант заключается в механической вентиляции, в которой воздухообмен в доме усиливает вентилятор. В зависимости от расположения вентиляторов и всей системы, вентиляция может быть вытяжной или приточно-вытяжной. Она может контролировать количество свежего воздуха, который поступает в глубь дома, но, к сожалению, нам придется опять оплачивать дополнительные расходы на отопление.

Тем не менее, можно сократить расходы на нагрев воздуха. Холодные воздушные массы, входящие в помещение, можно предварительно нагреть, используя тепло отработанного воздуха из дома или тепло, накопленное в земле. Для этого применяют устройства рекуперации (которые мы рассмотрим в этой статье ниже). Они позволяют получить предварительный нагрев приточного воздуха, таким образом, снижая общие затраты на отопление.

Как работает естественная вентиляция в доме?

Естественная гравитационная вентиляция – схема работы

Рекуператор

Принцип работы вентиляции с рекуператором

Рекуператор – обязательный элемент приточно-вытяжной вентиляционной установки. Бывают двух типов:

  • Роторные;
  • Пластинчатые.

Основное предназначение рекуператоров:

  • Подогрев поступающего в помещение воздуха (в холодное время года);
  • Охлаждение поступающего в помещение воздуха (в жаркое время года).

В обоих случаях «выравнивание» температуры заходящего потока происходит за счёт воздействия на него более тёплого (зимой) или более холодного (летом) входящего потока отработанного воздуха. При этом чистый воздух никогда не смешивается с грязным.

Особенности вентиляции помещений частного дома

Выбирая тип и схему вентиляционной системы, необходимо учитывать функциональные особенности помещения. Чтобы обеспечить правильный воздухообмен в домашнем пространстве, можно использовать разные виды вентиляций.

Вентиляция подпольного пространства

Грамотное обустройство вентиляции в подполе дома – необходимое мероприятие, поскольку именно под полом образуется влажность, которая способствует появлению грибка и плесени. Все это может разрушать внутреннюю отделку и способствовать порче имущества. Чтобы этого не случилось, внутри цоколя устраивают специальные вентиляционные отверстия, расположенные на четко рассчитанном расстоянии друг от друга и от уровня почвы. Продухи делают с подветренной стороны здания. Если в подпольном помещении есть внутренние перегородки, то в них также устанавливают отдушины. Можно также установить принудительную систему вентиляции в виде вентиляторных установок, расположенных на противоположных сторонах пространства. Иногда из подпола делают вытяжку на крышу через вентиляционную трубу. Воздух при такой схеме поступает естественным путем через решетки, а вытягивается через трубу.

Вентиляция верхних этажей

Самым доступным способом сохранить нормальную циркуляцию воздуха между этажами будет установка входной двери, перекрывающей поступление воздуха с нижних этажей на верхние. Дверь устанавливается на лестнице и таким образом препятствует поднятию «отработанного» воздуха с нижних этажей наверх. При таком варианте на обоих этажах создается естественная система вентиляции помещений. В жилых комнатах монтируют приточные вентиляционные каналы, а в санузлах и технических помещениях – вытяжные.

В случае если входную дверь с лестницы на верхний этаж не делают, стараются герметично изолировать каждое помещение второго этажа по отдельности. В комнатах устанавливают двери без щелей и решеток, монтируют приточные клапаны. Загрязненный воздух удаляется с помощью системы естественной вентиляции. Такой вариант не очень удобен тем, что двери постоянно приходится держать закрытыми, чтобы система работала эффективно

Важно знать, что на мансардных этажах всегда устанавливают принудительную вентиляцию, потому что естественная система, как правило, не справляется из-за небольшой высоты вентиляционных каналов

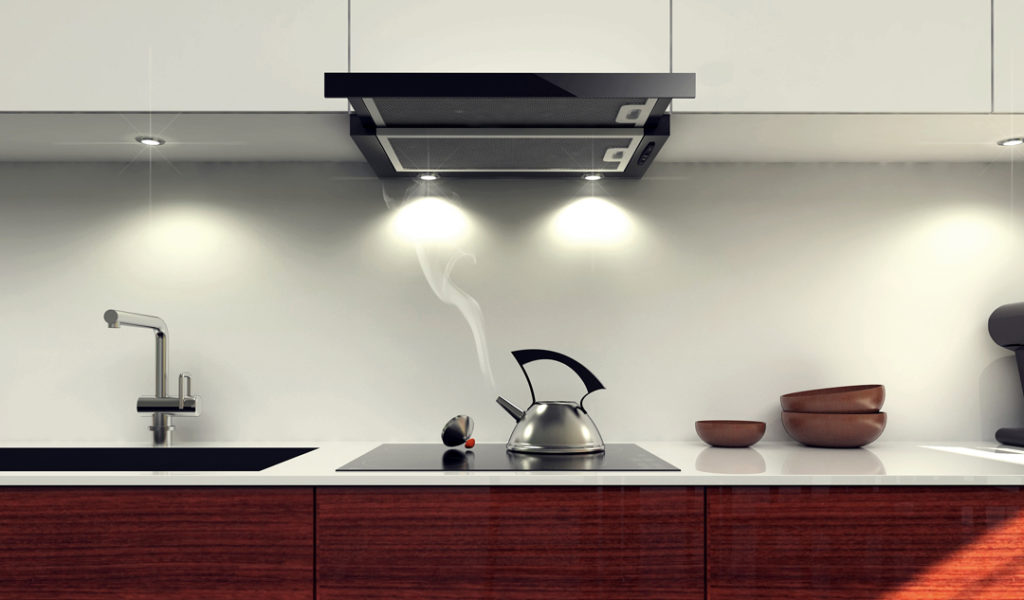

Вентиляция кухни

Вентиляционная система в кухне необходима, чтобы в помещении не скапливались запахи, не повышался уровень влажности, предметы интерьера не покрывались жирным налетом, а воздух оставался насыщенным кислородом, а не углекислым газом. Для этого приток воздушных масс организуется с помощью естественной системы вентиляции, а для отвода используют принудительную вытяжку. Вытяжку размещают обычно над кухонной плитой, поскольку именно плита в кухне является источником лишних запахов и паров. Вытяжка, как правило, бывает оснащена фильтрами отработанного воздуха.

Вентиляция бани

Для банных помещений характерен повышенный уровень влажности

Чтобы в таких условиях не появились вредоносные микроорганизмы, важно обеспечить эффективную вентиляцию пространства. Обычно в банях применяется комбинированный вариант вентиляционной системы

Для этого монтируют один-два приточных канала, а на выводной устанавливают механический вентилятор.

Важно заранее разобраться в схемах и разновидностях вентиляционных систем, прежде чем переходить к проектированию инженерных сетей в загородном доме. Уровень вашего комфорта во многом будет зависеть от правильного расчета и монтажа вентиляции в домашнем пространстве

Если у вас остались вопросы по устройству вентиляционных систем, стоит обратиться за помощью к квалифицированным специалистам, которые помогут вам подобрать и установить нужный тип вентиляции.

Монтаж естественной вентиляционной системы

Главным компонентом при реализации естественной вентиляции считается окно.
Для предотвращения проникновения влаги, расположить его придется высоко. Стеклить окно не надо, можно просто повесить москитную сетку.

Необходимо, чтобы окошко было на противоположной стороне относительно нижних дырок. Воздух попадает в яму благодаря вертикальной трубе. Главнейшим условием монтажа считается размещение ее нижней части выше максимального уровня заполнения емкости. Трубка должна быть выше туалета на 7 сантиметров, а ее диаметр больше, примерно на 10 сантиметров.

ПВХ труба – прекрасно подойдет для этой работы. Она легко устанавливается и позволяет оперативно поставить на наружном окончании дефлектор.
Пошаговая инструкция:

  1. Сначала выполняются расчеты для вычисления нужной длины трубы.
  2. Лопатой проделывается путь к яме.
  3. Фиксируется труба, погруженная в выкопанное отверстие, к стене сооружения.
  4. Область вхождения заполняется и трамбуется песком.

Естественная и принудительная вентиляция

Все вентиляционные системы делятся на два основных типа:

  • Природная (конвективная или естественная) вентиляция. Циркуляция воздушных масс здесь происходит так же, как и в природе – под влиянием тяги, что возникает вследствие разности температур, а значит и давления воздуха в помещении и снаружи дома;
  • Искусственная (принудительная) система воздухообмена, которая осуществляется нагнетателями воздуха типа вентиляторов или компрессоров.

Естественная вентиляция – принципы функционирования и особенности

Принцип функционирования природной вентиляции это конвекция – движение теплых воздушных потоков в верхнюю часть помещения и замещение ушедших воздушных масс уличным холодным воздухом, который притекает снизу. Кроме разницы температур, здесь на скорость циркуляции воздуха еще влияет скорость ветра.

Ранее для поступления воздуха в дом использовались неплотности окон и дверей. Однако современные пластиковые окна лишены таких микрощелей и приходится целенаправленно монтировать в раме или стенах вентиляционные клапаны. В свою очередь, «отработанный» воздух уходит из дома через выводные каналы, расположенные в кухне, туалете и других комнатах.


Принцип действия конвекционной (естественной) вентиляции Источник bolts-master.com

У естественного воздухообмена отмечают следующие преимущества:

  • экономичность, так как для перемещения потоков воздуха не требуется дополнительное оборудование;
  • энергонезависимость;
  • безаварийность работы;
  • бесшумность.

К недостаткам относят:

  • слабая интенсивность воздухообмена, не всегда способная полноценно бороться с накоплением неприятных запахов или образованием конденсата;
  • слабая эффективность циркуляции вследствие зависимости тяги от высоты здания и времени года;
  • почти полная невозможность регулирования интенсивности воздухообмена (можно использовать заслонки, но они могут только уменьшить тягу, а значит, далеко не всегда помогают);
  • летом воздуха почти не двигается, поскольку температуры внутри дома и снаружи практически выравниваются;
  • большой отток тепла на улицу, что существенно повышает расходы на отопление;
  • при установке герметичных стеклопакетов, естественный приток воздуха практически прекращается.
  • необходимость дополнительно в окнах или наружной стене монтировать специальные приточные клапаны.


Вентиляционные клапаны – снаружи и изнутри помещения Источник ventazbuka.ru

Особенности искусственной вентиляции

Циркуляция воздушных масс в системе искусственной вентиляции осуществляется принудительным путем за счет работы электромеханического оборудования. Свежий воздух с улицы через воздухозаборник поступает в вентиляционный блок, распределяющий воздух по комнатам жилого дома. Отработанный воздух принудительно отсасывается из помещений и через вытяжные воздуховоды выбрасывается на улицу.

В состав вентиляционного оборудования принудительной циркуляции входят следующие элементы:

  • вентилятор;
  • фильтр очистки воздуха;
  • шумоглушитель;
  • воздухонагреватель/калорифер;
  • воздушный клапан.

Еще в современных системах к перечисленному оборудованию может добавиться рекуператор – устройство, которое за счет отбора тепла у выводящегося наружу воздуха, нагревает поступающий.

При монтаже вентиляционной сети потребуются:

  • воздухоотводы;
  • решетки воздухозаборные, диффузоры, анемостаты.

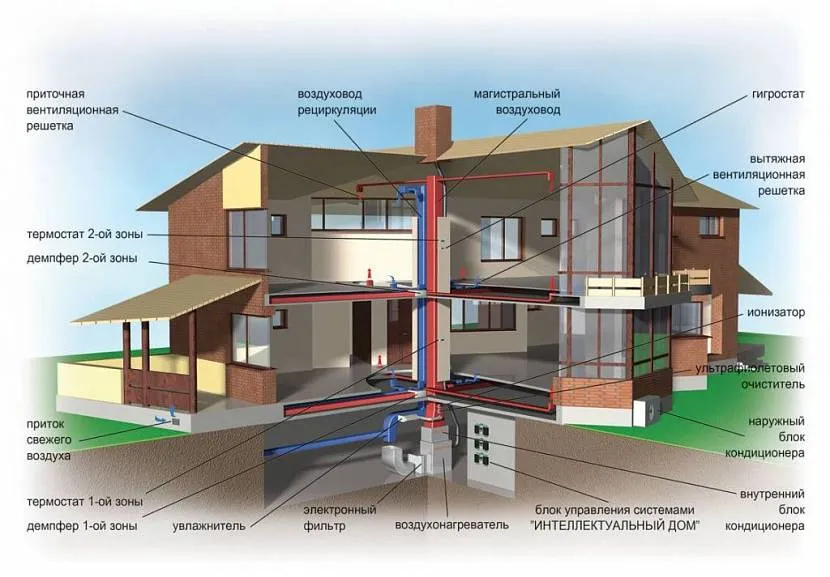

Система вентилирования в «умном доме» Источник restate.ruПреимущества искусственной вентиляции:

  • автономная работа, не зависящая от условий окружающей обстановки (температуры и давления, высоты здания);
  • возможность доведения параметров подаваемого в дом воздуха до необходимых значений, для создания комфортного микроклимата (очистка от пыли, подогрев/охлаждение, увлажнение/осушение).

Недостатки принудительной вентиляции:

  • энергозависимость технических средств и значительные затраты энергоресурсов на подогрев большого объёма приточного воздуха, обеспечивающего необходимую кратность воздухообмена, особенно в зимний период;
  • значительные расходы на приобретение оборудования;
  • необходимость регулярного эксплуатационного обслуживания.

Смешанный тип вентиляции

Если нет необходимости устраивать принудительное вентилирование во всех помещениях дома, то можно рассмотреть вариант со смешанной вентиляцией. Так принято называть совместное применение естественной циркуляции с установкой механических вытяжек и вентиляторов. Обычно принудительную вентиляцию используют на кухне или в санузлах, а воздухообмен в остальных помещениях происходит естественным способом.


Смешанная вентиляционная система Источник linternaute.fr

Проектирование вентиляционной системы

Правильно функционирующая вентиляция — необходимое условие здоровья и хорошего самочувствия жильцов дома. Она наполняет помещение свежим воздухом, поддерживает оптимальную для людей влажность, не создает сквозняков и не переохлаждает дом зимой.

Однако построить такую вентиляцию непросто: необходимо учесть множество факторов, провести расчеты для конкретного дома и выработать оптимальное решение с технической и финансовой точек зрения.

Получив задание на разработку проекта вентиляции, специалисты компании ИнРед начинают с изучения проекта дома. Затем вместе с заказчиком обсуждаются возможные варианты, выслушиваются его пожелания.

Готовый проект включает в себя:

  • комплексное описание системы и используемого оборудования;

  • комплект рабочей документации для монтажа вентиляционной системы, включая техническое задание, нормативную базу, спецификацию оборудования, узлы креплений, разрезы, ведомость отверстий и проемов в строительных конструкциях и др.;

  • смету на материалы и оборудование.

При необходимости проект согласовывается с архитектором дома, строителями и контролирующими организациями.

Комбинированная вентиляция

Своим клиентам я рекомендую следующий тренд при строительстве индивидуальных домов – переход от механической приточно-вытяжной вентиляции к полностью естественной или комбинированной (естественно-механической). Это связано с результатами проведенных исследований, которые показывают, что механическая вентиляция значительно ухудшает аэроионный состав воздуха!

Свежий воздух находится в состоянии естественной природной ионизации. А русский ученый А.Л. Чижевский экспериментально доказал, что анионы благотворно влияют на самочувствие и здоровье человека и продлевают его жизнь, а их отсутствие или низкая концентрация создает почву для возникновения различных заболеваний.

Загородные дома обычно строят в экологически чистой местности, где уровень отрицательно заряженных ионов (анионов) близок к оптимальному = около 1500 анионов на 1см³. Такие города, как Москва и Санкт-Петербург с большим автомобильным трафиком, загрязненным и запыленным воздухом; курение, использование синтетической одежды и тканей; современные строительные и отделочные материалы, системы вентиляции и кондиционирования воздуха в офисных и жилых помещениях, – все это практически не оставляет отрицательных ионов для здоровой жизни человека = 0-100 анионов на 1см³.

Уровень концентрации анионов в различных местах проживания:

МестоКоличество анионов на 1см3
морское побережье, горы, водопад4000 – 10000
лес1500 – 5000
сельская местность1000 – 2000
городская улица50 – 100
кондиционируемые закрытые помещения0 – 25

Концентрация анионов и ее влияние на самочувствие и здоровье человека:

Влияние на человекаКоличество анионов на 1см3
естественный терапевтический эффект100 000 – 500 000
эффект стерилизации, дезодорирования и уничтожения токсинов50 000 – 100 000
укрепление иммунной системы5 000 – 50 000
основа для здоровья1 000 – 2 000
высокая вероятность возникновения различных соматических заболеваний и психических расстройств< 100

Вентиляция различных помещений дома на примерах

Не существует единственной универсальной схемы вентиляции. Разные помещения дома требуют разных решений. Эти обобщенные примеры помогут вам понять основные принципы и применить их в своем доме.

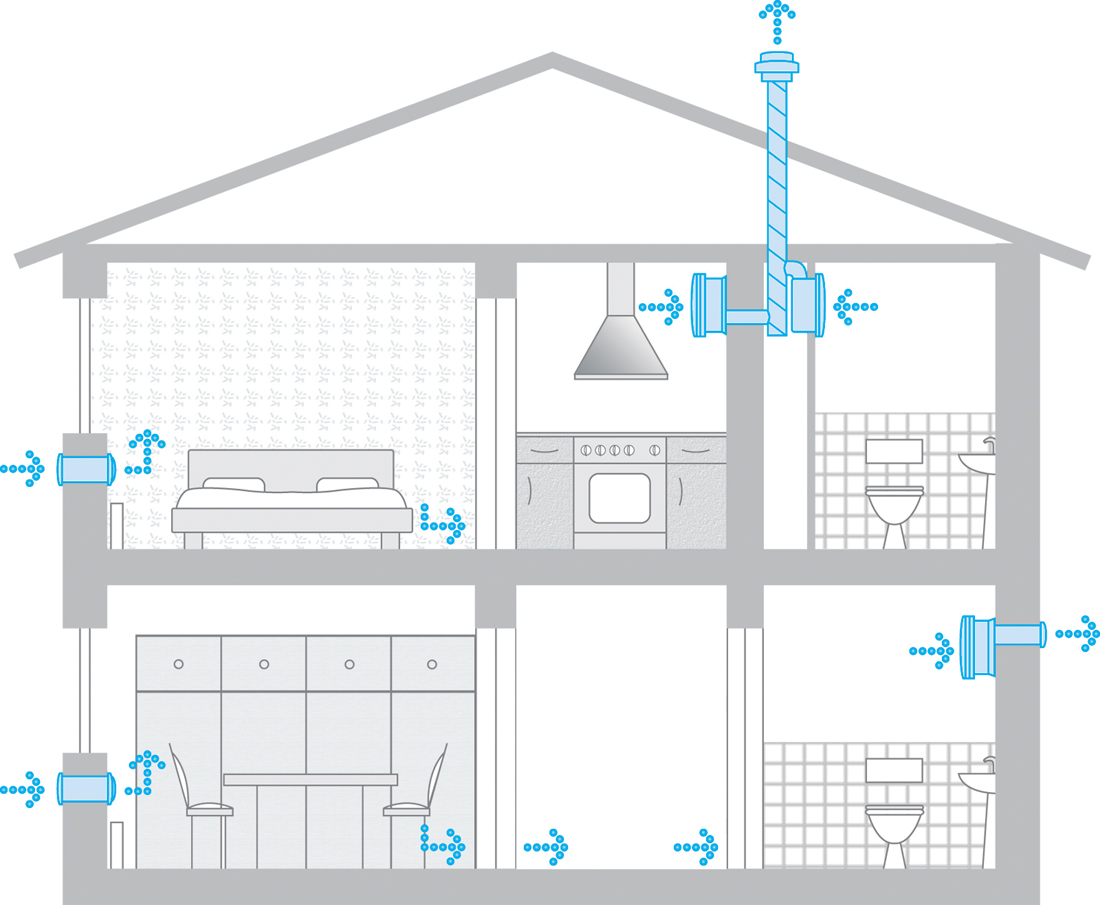

Схема работы приточно-вытяжной вентиляции дома

Жилые комнаты

Свежий воздух поступает в жилые комнаты через открытые окна или форточки, а в холодное время года через каналы приточной вентиляции в наружных стенах и оконных рамах. Каналы оснащаются приточными клапанами, рекуператорами или бризерами. Поступающий с улицы воздух вытесняется в коридор через дверной проем. Дверь должна пропускать воздух даже в закрытом положении. Обычно для этого достаточно щели между дверным полотном и полом шириной около 1 см.

Кухня

В процессе приготовления пищи в воздух выделяются запахи и водяной пар. Поэтому кухня обязательно оборудуется вытяжкой, расположенной над газовой или электрической плитой. Вытяжка подключается к вытяжному вентиляционному каналу и включается по мере необходимости.

Эффективность вытяжки зависит от конструктивного исполнения и высоты установки над кухонной плитой. К сожалению, эффективность бытовых вытяжек не превышает 70%. Это значит, что более трети образующихся над плитой газов вытяжкой не улавливаются и поступают в воздух кухни. Поэтому, кроме вытяжки, в кухне обязательно оборудуется вытяжная вентиляция. И, разумеется, в кухне должна быть приточная вентиляция, без которой вытяжная не сможет нормально функционировать.

Ванная и туалет

Ванная — помещение с повышенной влажностью. Кроме того, уровень влажности очень сильно меняется: от нормальной до 100% в то время, когда ванной кто-то пользуется. Вентиляция должна за короткое время удалять избыточную влажность.

Вытяжная вентиляция санузла

Вот почему в вентиляцию ванной часто устанавливается дополнительный вентилятор, который включают по мере необходимости. Существуют также более дорогие автоматические вентиляторы, включающиеся по сигналам датчика влажности.

Не следует впадать в крайность — слишком интенсивная вентиляция в ванной тоже не нужна. Она будет откачивать теплый воздух и пользоваться ванной будет некомфортно.

Специальная приточная вентиляция в санузлах обычно не оборудуется. Ее роль выполняет щель между дверным полотном и полом шириной 2 см. Также в нижней части дверного полотна можно установить специальную вентиляционную решетку, через которую воздух из коридора поступает внутрь ванной и туалета.

Неприятные запахи в санузле могут появляться из-за ошибок в проектировании канализационной системы. Внутренняя полость канализации отделяется от помещения гидрозатворами. Понижение давления в полости канализации приводит к тому, что вода из гидрозатвора уходит и в помещение начинают проникать неприятные запахи из канализации. Для нормальной работы гидрозатвора канализация должна сообщаться с атмосферой — верхний конец канализационного стояка выводится на крышу.

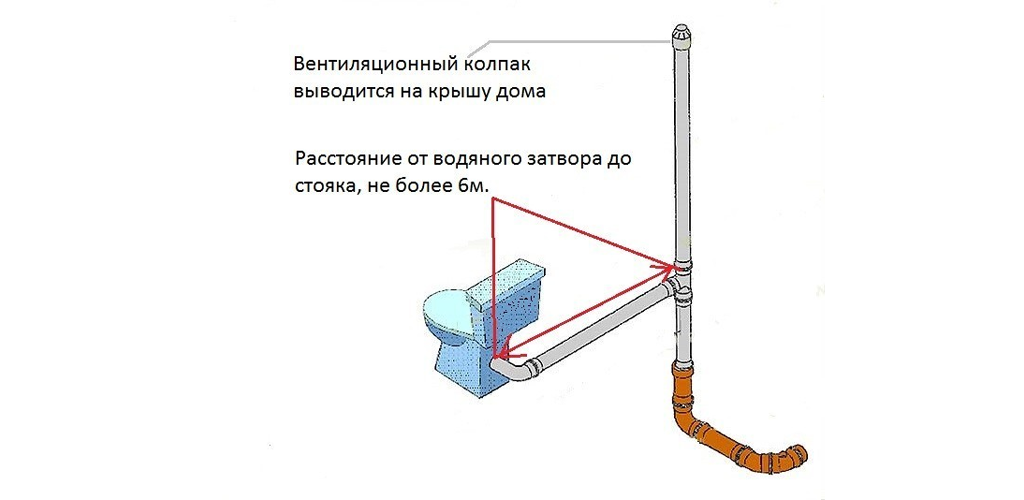

Канализационный стояк сообщается с атмосферой

Бойлерные и котельные

Технические помещения оборудуются вентиляцией особенно тщательно. Для горения газа в котле требуется достаточное количество воздуха, в свою очередь, продукты горения должны полностью выводиться за пределы дома. В руководстве по эксплуатации котла указаны все требования к вентиляции — на них нужно опираться в первую очередь. Не следует смешивать дымоходы и вентиляцию. Они различаются конструктивно и используемыми материалами.

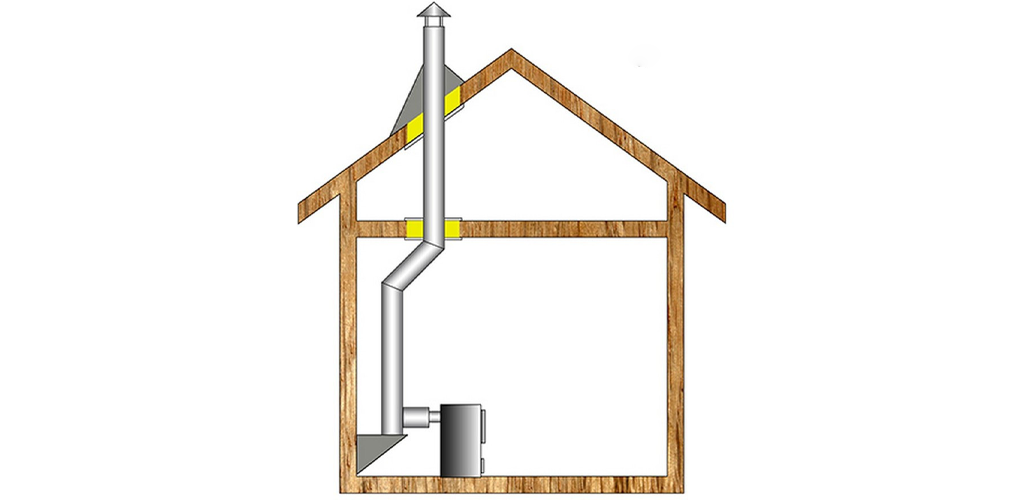

Дымоход соединяется непосредственно с котлом

Цокольные этажи и подвалы

Вентиляция этих помещений предотвращает образование конденсата, разрушающего строительные материалы. Кроме того, из грунта может выделяться опасный для здоровья человека и животных радиоактивный газ радон. Он значительно тяжелее воздуха и поэтому скапливается в подвалах и цокольных этажах.

Как правило, в цоколе или подвале предусматриваются специальные вентиляционные отверстия. Желательно, чтобы приточные вентиляционные отверстия были оборудованы воздухозаборниками, поднятыми выше уровня снегового покрова. Благодаря этому вентиляция сможет эффективно функционировать и зимой.

Требования к вентиляции – нормы расхода воздуха

Базовыми показателями для проектирования вентиляционной системы служат нормы расхода поступающего воздуха и кратности воздухообмена, предусмотренные соответствующими СНиПами:

  • Вентиляционная система должна обеспечивать подачу воздуха в количестве не меньшем, чем требуется для комфортного нахождения в помещении людей. Для одного человека это 30 м³/час, если на него приходится площадь помещения больше чем 20 м² или 3 м³/час на каждый квадратный метр, если на одного человека выделено площади меньше 20 м².
  • Для жилых и связанных с ними помещений с определенным функционалом, расход воздуха определяется следующими нормами:
  1. В жилую комнату должно поступать минимум 3 м³/час, на каждый квадратный метр площади.
  2. В ванную и туалет – 25 м³/час.
  3. В совмещенный санузел – свыше 50 м³/час.
  4. На кухню – в зависимости от типа печи и количества конфорок: электрическая и газовая двухконфорочная – 60 м³/час; газовая четырехконфорочная – 90 м³/час.

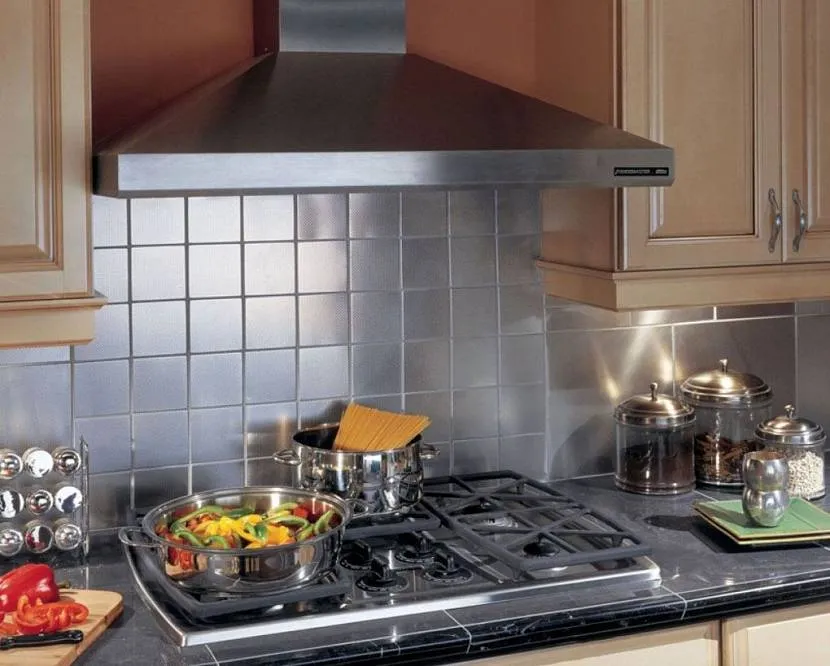

Вытяжка над газовой плитой как один из вариантов вентиляции на кухне в частном доме Источник deskgram.net

Кратность воздухообмена частного дома должна быть в следующих пределах:

  1. не менее одного объема в час, если в помещении постоянно находятся люди;
  2. не менее одного объема в 5 часов (0,2 объема/час) для технических помещений.

Схема работы и требования к воздухообменным сетям

Различия в системах определяются их функциональными возможностями:

  • приточная сеть нужна для поступления потоков воздуха с улицы;
  • вытяжная выводит отработанную среду за стены помещения;
  • приточно-вытяжная обеспечивает поступление воздуха с улицы и удаление его из помещения.

Нормативы сетей указаны в СНиП, где прописываются показатели расхода поступающего воздуха и кратность (регулярность) замены всего воздушного объема в помещении за определенную единицу времени.

Нормы по СНиП подразумевают кратность воздухообмена для одного человека 30 м3/час при условии, что помещение не превышает 20 м2. Ели пространства на одного человека менее 20 м2, кратность воздухообмена не ниже 3 м3/час. При увеличении площади размеры регулярности замены воздуха повышаются.

Также есть нормативы расхода воздуха по отдельным помещениям:

  • в жилые комнаты должно поступать не менее 3 м3/час на каждый 1 м2 площади;
  • в ванную, туалет (отдельные) 25 м3/час;
  • в санузел совмещенного типа от 50 м3/час;
  • в кухню при условии установки плиты электрической или газовой на 2 конфорки не менее 60м3/час, при условии установки газовой плиты в 4 конфорки не менее 90 м3/час.

Если в помещении постоянно находятся люди, то объем воздуха должен меняться не реже 1 раза в час, а в технических помещениях вентиляция должна менять воздух не реже, чем один раз в 5 часов – это касается всего объема воздушных масс в комнате.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
