Подключение газового котла в частном доме к системе отопления и электросети

Требования

Прежде, чем приступать к подключению, нужно удостовериться, что котельная или другое выбранное помещение соответствует всем необходимым нормам. В обратном случае могут возникнуть проблемы.

Газовые котлы требуют котельной (в идеале), которая должна быть:

• отдельным помещением, в котором площадь не менее 4,2 кв.м., а потолки не ниже 2,55 м;
• в помещении обязательно должно быть окно, пусть даже и не большое;
• в комнату должна вести отдельная дверь шириной не менее 80см;
• при использовании каскадной системы, когда есть не один котел, то установка должна проводиться с расчетом такой формулы – 1 котел требует 6кв.м. свободного пространства;
• все поверхности должны быть покрыты негорючими материалами, по крайней мере, те участки, которые будут располагаться возле котла на расстоянии в 1-1,5 метра;
• запрещено создавать фальшпол и помещать в той же котельной кирпичную печь;
• если устройство монтируется в шкаф, то нужно соблюсти просвет в 6см между прошивкой и верхней панелью агрегата;
• для безопасной эксплуатации лучше всего установить газоанализатор с автоматическим клапаном;
• в комнате обязательно должна быть вентиляция – как минимум не закрываемая сквозная продушина, как максимум вентилятор в вентиляционных отверстиях.

Это общие требования.

Есть свои нормы, которые касаются навесных агрегатов, будь то одно- или двухконтурные модели:

• для котлового выхлопа необходимо обустраивать отдельный дымоход – но делается это таким образом, чтобы он не затрагивал вентиляцию, так как продукты сгорания могут распространиться не только в соседнюю комнату, но и по всему дому;
• в дымоходе должна присутствовать горизонтальная часть длиной от 3х метров, при этом нужно создать, как не больше 3х поворотов;
• верхняя точка дымохода должна заканчиваться вертикальным отрезком, который будет выходить над поверхностью крыши, как минимум на 1 метр;
• выбор дымохода, а точнее материала изготовления, дожжен производиться с учетом того фактора, что когда продукты сгорания остывают, они приобретают определенную токсичность, а значит, могут разъедать газоход.

Есть магазины, которые предлагают приобретать дымоходы по акционной цене вместе с котлом. Но перед тем, как соглашаться на такое предложение, нужно внимательно изучить требование модели к дымоходу.

Если теплогенератор устанавливается на кухне (а этот вариант является одним из самых распространенных), то тут также предстоит соблюсти ряд требований:

• место для монтажа выбирается таким образом, чтобы вокруг агрегата оставалось свободное место со всех сторон;
• уровень высоты выбирается таким образом, чтобы обрез самого высокого патрубка был не ниже верхушки моечного излива;
• если устанавливается напольная модель, то пол под ней должен быть покрыт жаропрочным металлическим листом;
• котел может устанавливаться на кухне, если ее общая площадь не меньше 7,5 кв.м.

Газовые котлы лучше всего подходят именно для частных домов, а вот квартиры лучше автономно не отапливать. Если есть возможность, то лучше выделить под агрегат отдельное помещение – в идеале это будет пристройка возле дома, но подойдет и подвал. Такой подход помогает повысить уровень безопасности для жильцов, если устройство выйдет из строя.

Особенности подключения

Перечисленные ниже особенности не являются обязательными, однако их выполнение продлевает срок годности котла и облегчает обслуживание всей отопительной системы в целом. Они такие:

1. На все водяные патрубки агрегата на газе следует ставить своими руками запорные шаровые краны.
2. На трубу, по которой возвращается охлажденный теплоноситель, стоит ставить фильтр очистки воды. Благодаря этому можно уберечь теплообменник от загрязнения веществами, которые возвращаются из отопительной сети. Такой же фильтр является востребованным и на трубе подачи холодной воды во второй контур.
3. С обеих сторон фильтров стоит размещать запорные шаровые краны. Это облегчит чистку фильтров.
4. В обвязку желательно включать химический смягчитель воды. Он уменьшает жесткость теплоносителя и предотвращает образование накипи в теплообменнике. Его размещают на трубе обратки.
5. Подключение котла к отопительной магистрали стоит делать, используя разъемные резьбовые муфты и такие же трубы, из которых состоит теплосеть. Первые пригодятся тогда, когда нужно снимать котел. Благодаря им не нужно нарушать целостность труб.
6. На нижнем контуре отопительной системы следует устанавливать кран слива теплоносителя из котла. Благодаря этому не нужно будет сливать из сети весь теплоноситель.

Согласно требованиям, описанным в разных видео, обязательно при подключении:

• предусмотреть вентиль, который сливает воду. Его устанавливают своими руками на нижнем контуре сети;
• подсоединить трубу подпитки к линии подачи теплоносителя в систему. Такой подход не позволить холодной воде поступать в раскаленный теплообменник. Это правило актуально для классических газовых котлов. Если используются конденсационные устройства, то такую подводку лучше подсоединять к линии обратки;
• не устанавливать запорный вентиль между котлом и группой безопасности (это требование является целесообразным для ситуаций, связанных с дополнительным монтажом такой группы; обычно она не нужна, поскольку входит в состав устройства).

Четвертый этап: подключение агрегата к газопроводу

Подключение к газопроводу — чрезвычайно ответственное дело. Малейшая ошибка может обойтись очень дорого. Если не качественно выполнить монтажные работы, то могут возникнуть серьёзные аварийные ситуации, которые приведут к отравлению газом или взрыву. Мелочей при подключении котла к газопроводу быть не должно.

Первый шаг — это соединение патрубка от котла к ответвлению газовой трубы. На газовой трубе при этом обязательно должен быть отсекающий кран. На него так же устанавливают специальный фильтр для отопления.

Соединяя газопровод с котлом, нужно внимательно проследить за тем, чтобы все стыки были герметичными. Здесь для герметизации нельзя применять ФУМ ленту или уплотнительную нить, которые не обеспечивают качественной изоляции. Рекомендовано применение пакли и краски.

Резиновые шланги для подключения газовых котлов к газопроводу запрещены. Резина может утратить эксплуатационные свойства (потрескаться), это неминуемо приведёт к опасной утечке газа. К патрубку агрегата шланги прикрепляют с использованием накидных гаек и уплотнительных паронитовых прокладок. Уплотнители здесь обязательны, ведь именно они позволят добиться достаточной герметизации соединения.

Что касается подключения котла Бакси к системе отопления, то тут без помощи специалистов не обойтись. В данном случае самостоятельно можно выполнить только начальные этапы по его монтажу. Котёл будет работать долго и эффективно, когда его подключение будет выполнено профессионально.

Напольный

При схеме обвязки напольного газового котла необходимо соблюдать следующие правила:

• Оборудование должно располагаться в отдельном помещении с хорошей вентиляцией: окно, вентиляционная отдушина и т.п. Площадь помещения должна составлять не менее 4 м2, а свободный объём не менее 8м3. При этом, рекомендуемая высота потолка 2,5м.;
• Вентиляция должна обеспечивать поступление свежего воздуха. Для этого оборудуется постоянный вентиляционный канал, площадь которого принимается из расчета, 8 см2 на 1 кВт мощности котла;
• В качестве декоративной отделки не могут быть использованы горючие материалы. Запрещено обустройство подвесных потолков или фальшпола а также других декоративных ниш, где могут скапливаться продукты сгорания или газ;
• В непосредственной близости от котла не должны устанавливаться какие-либо или газовые приборы, в том числе газовые счётчики;
• Сам котел необходимо устанавливать на поддон из несгораемых материалов: бетон или кирпич.

Монтаж газового котла

Начнем с установки напольного агрегата. Если это мощный котел с достаточно большим весом, то под него обязательно сооружают фундамент в виде плиты или постамент. Важная составляющая фундамента – ровная, горизонтальная верхняя плоскость. Главное – это выставить сам котел по горизонтали, чтобы не было больших перекосов.

Настенный прибор навешивается на специальные кронштейны, которые обычно приходят в комплекте с агрегатом. Чтобы правильно провести монтаж этого прибора, надо точно по горизонтали установить и прикрепить к стене сами кронштейны. Сделать это несложно, если вы умеете пользоваться нехитрыми инструментами: отвесом и уровнем. Крепление производится на саморезы или металлические дюбеля, поэтому перфоратор вам понадобится обязательно.

Монтаж газового котла своими руками – дело не самое сложное. Поэтому этот этап подключения можно провести самостоятельно, если хотите сэкономить.

Все же остальные операции, если вы не специалист, лучше поручить профессионалам. Особенно это касается подключения газовой трубы.

Пять патрубков подключения: 2 – отопление, 2 – ГВС, 1 – газ

Ничего сложного в подключении прибора к магистрали подачи природного газа нет, но таков закон, который должен выполняться обязательно. Не занимайтесь самодеятельность, которая приведет к неприятностям, где минимальная из них – штраф. К тому же придется оформлять все документы и платить за проведенные вами работы, как будто их сделали мастера. Так что эта экономия мнимая.

Котел с бойлером

Этапы подключения

Подключение аппарата — это сложный комплекс работ, состоящий из следующих этапов:

Решение вопросов, связанных с отведением вредных веществ. В комплекте сертифицированного оборудования предусмотрено наличие дымоходного пакета. Его содержимое обязательно к установке.
Выбор места монтажа котла отопления. Напольный вариант рекомендуется устанавливать в отдельном, специально для этого оборудованном помещении. При монтаже настенной модели между стеной и агрегатом укладывается слой огнеупорного материала, а расстояние до окна должно быть в переделах 30-50 см

Важно обеспечить свободный доступ к оборудованию. Устройство навешивается на стену на высоте от 80 см от пола и строго ему параллельно

Для этого применяются специальные планки, идущие в комплекте.
Подключение к водопроводной системе. Удаляются заглушки на патрубках, монтируются сетчатые фильтры, предотвращающие попадание посторонних частиц в теплообменник. По обе стороны фильтров устанавливаются шаровые краны для облегчения процесса эксплуатации и последующего обслуживания оборудования.
Монтаж контуров отопления. Рекомендуется использование специального набора, значительно упрощающего рабочий процесс.

Установка двухконтурного газового котла: соединение труб, подключение установки

После завершения предыдущих этапов можно подключаться к газовой магистрали. Делать это самостоятельно категорически запрещено! Необходимо вызвать сотрудников газовой службы.

Подключение котла отопления к электропитанию

В пятипроводной электрической сети фазовые силовые жилы  кабеля подключаются к входным зажимам основного автоматического выключателя котла. Нулевой рабочий проводник подключается к разъему, обозначенному буквой “N”. Защитный провод электрического питающего кабеля подключается к винтовому разъему, который обозначен значком заземления.

Подключение электрического котла отопления в пятипроводной системе

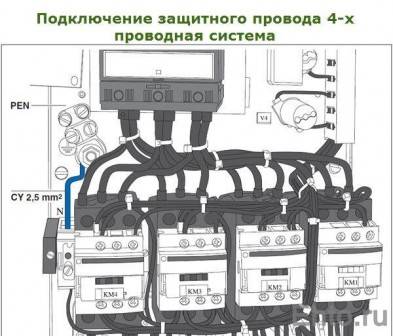

Если в доме четырехпроводная сеть, то фазовые жилы подсоединяются аналогично, а жила PEN подключается к винтовому разъему с символом заземления. При этом зажим заземления соединяется с разъемом нейтрали N проводом ПВ-1 с минимальным сечением 2,5 мм2.

Подключение электрического котла отопления в четырехпроводной системе

Примечание: Чаще всего схема подключения электрического котла собранная на заводе, приспособлена под пятипроводную электрическую сеть.

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

• силовой кабель с медными жилами;
• дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
• заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

Схема автоматики при однофазной сети 220 В

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

Схема соединений при подключении котла к трехфазной сети 380 В

Классические схемы обвязки

Устройство двухконтурного настенного газового котла обязательно предполагает его обвязку, что является гарантией долгосрочного использования отопительной системы.

В самом начале циркуляция выполняется по малому контуру, пока не достигается определенная температура.

При достижении нужной температуры, циркуляция выполняется по большому контуру. Правильным будет создание нескольких контуров, для того чтобы обеспечить качественную регулировку температурного режима.

Котел отопительный газовый двухконтурный настенный имеет классическую схему, которая включает в себя:

1. Насос циркуляционный.
2. Распределительный клапан.
3. Бачок расширительный.
4. Фильтры.
5. Хомуты, крепежные и другие элементы.

Обвязка настенного двухконтурного газового котла может быть проведена несколькими способами.

Обвязка настенного двухконтурного газового котла может проводиться по прямой и смесительной схеме.

Советы и рекомендации

Телефон газовой службы — 104

Подключением газопровода должны заниматься только специалисты газовых служб и организаций, которые имеют необходимые допуски, разрешения, лицензии и высокую квалификацию.

Не пытайтесь на этом сэкономить, так как от результата будет зависеть ваша собственная безопасность и здоровье ваших близких.

Проследите, чтобы подключение газа к котлу осуществлялось жестким соединением металлической трубы через американку или сгон, так как не все газовые службы это делают, хотя и обязаны.

В данном случае работники газовой службы должны использовать паранитовую прокладку. Заменять прокладку фум-лентой или паклей недопустимо!

Не все знают, что на монтаже настенного газового котла можно немного сэкономить.

Если в доме установлен счетчик холодной воды, то под котлом на подачу холодной воды фильтр устанавливать не нужно. Данная необходимость отпадает вследствие того, что фильтр подобного типа уже установлен под водомером. Таким образом, на трубе подачи холодной воды второй шаровый кран устанавливать не нужно.

Также не обязательно устанавливать кран на выходе из котла горячей воды.

В случае, если оборудование выйдет из строя, достаточно будет просто перекрыть кран подачи холодной воды.

Единственная неприятность, которая может поджидать при демонтаже отопительного оборудования, заключается в том, что из штуцера, к которому подсоединена труба горячей воды, может вытечь небольшое количество воды, оставшейся в теплообменнике.

Считаем расход газа на отопление дома по площади помещения, техническим параметрам котла и тарифам на топливо.

К наиболее распространённым причинам затухания газового котла относятся сбои в работе системы, проблемы с газовой горелкой и дымоходом. Тут представлены способы устранения этих неполадок.

Как обеспечить бесперебойность работы системы?

Схема устройства одноконтурного и двухконтурного котла.

Если схема обвязки двухконтурного котла включает в себя установку циркуляционного насоса, то надо обеспечить защиту от его выключения при перебоях с электричеством. Если насос выключится, то для принудительной подачи теплоносителя в систему будет просто не хватать условий. Но тут есть и свои моменты, так как даже установленный источник для бесперебойного питания может и не сработать, то есть полагаться на него полностью нельзя. Это означает, что любой настенный котел требует постоянного внимания и обслуживания. Не требуется наблюдать за системой каждый день, но выполнять осмотры регулярно все же требуется. Аккумуляторы надо держать в заряженном состоянии, проверять их работоспособность.

Чтобы настенный отопительный котел работал четко и правильно, в некоторых случаях рекомендуется обустраивать гравитационную циркуляцию. Это требуется, если размер газового котла не такой большой. Подобный гравитационный контур включается в том случае, если происходит отключение установленного насоса. Но надо учесть, что настенный котел при этом способен обогреть не все здание целиком, а только его часть. Это аварийная, а не постоянная система, об этом забывать нельзя.

https://youtube.com/watch?v=N3gTZ9jkMNE

Для двухконтурного газового котла возможна установка специальной бесперебойной системы, которая будет являться частью штатного отопления. Такая система обеспечит функционирование гравитационного и принудительного контура в оптимальном режиме. Это означает, что схема обвязки котла будет функционировать четко практически при любых обстоятельствах. Но работают эти контуры отдельно, то есть при отключении насоса включается гравитационная система. Когда циркуляционное оборудование снова начинает работать, то гравитационное отключается.

Решение вопроса, как правильно подключить двухконтурный котел, необходимо много внимания уделить не только установке самого оборудования, но и подключения всех труб, дополнительных устройств, насоса. Также схема требует наличия аварийной системы, обеспечивающей работоспособность и безопасность при самых разных нештатных ситуациях. Обвязка для двухконтурного котла сложнее, чем для одноконтурных, но качество и эффективность ее намного выше, что сказывается на качестве отопления для частного дома.

Подключение к газопроводу и монтаж дымохода

Первый процесс должны делать специалисты компании, которая поставляет газ. Они сначала должны проверить, правильно ли установлен котел и выполняются ли все требования. После они подключают устройство и выдают документ, который позволяет пользоваться газовым агрегатом.

Такая необходимость продиктована тем, что все устройства на газе опасны, и при неправильном монтаже в будущем может возникнуть взрывоопасная ситуация.

Для подключения к газопроводу нужно подготовить:

1. Кран.
2. Сетчатый фильтр. Будет проводить очистку газа, благодаря чему горелка не забьется и сможет функционировать очень долго.

Частично о дымоходе уже упоминалось. Рассказывалось о коаксильной дымовой трубе. Она является характерной для котлов с закрытой камерой (в основном такими являются настенные варианты). Также такую камеру имеют и напольные агрегаты. Однако большинство из них оснащено открытой камерой. Это означает, что воздух в камеру сгорания поступает из помещения, и для отвода угарных газов востребованной является хорошая тяга. А для этого нужно сделать своими руками высокий дымоход .

Дымоход монтируют так:

1. Устанавливают вертикальную трубу из нержавеющей стали. фиксируя ее специальным креплением. Ее высота должна быть такой, чтобы верхний конец выступал над коньком крыши на 0,5 м. При этом стараются сделать как можно меньше поворотов и горизонтальных участков. Если без последних не обойтись, то длиннее 1 м их делать нельзя.
2. Подсоединяют эту трубу к котлу.
3. Все части дымохода, которые будут контактировать с холодным воздухом, теплоизолируют. Для этого лучше использовать базальтовую вату.
4. Наверху размещают специальный зонтик.

Установка твердотопливного котла Подключение твердотопливного котла и газового в одну систему Выбор и установка газового камина Установка котла отопления в частном доме

Газ

При наличии рядом газовой трубы это вроде бы самое простое подключение (если не считать того, что именно на нею при приёмке будут обращать основное внимание). Наиболее надёжный способ — металлическая труба

К ней никаких вопросов не будет, разве что потребуется покрасить. Однако на практике это относительно трудоёмкий процесс, который особенно популярен при подключении стационарных напольных котлов, а для куда более часто используемых настенных широко применяют гибкие резиновые шланги в оплётке. Это допустимо, однако следует помнить, что резина со временем высыхает и покрывается трещинами, через которые начнётся утечка. Срок службы таких шлангов определяется производителем и составляет в среднем пять лет, потом шланг требуется заменить. Ещё один вариант —гибкая сильфонная подводка (стальной гофрированный шланг удобен при монтаже и не портится от времени).

Часто встречающаяся ошибка на этом этапе — неподходящие прокладки в соединениях. Для герметизации соединений газопроводов применяют паронитовые прокладки. Эластичная (резиновая), конечно, хорошо предотвратит возможные утечки, но может выдавиться и сузить сечение для прохода газа, в результате котёл не сможет работать на полную мощность. Все соединения должны быть закручены плотно, надёжно, но не до состояния «ещё чуть-чуть — и резьба свернётся». Лишние напряжения в соединениях недопустимы, впрочем, это относится не только к газовым, но и к трубам систем отопления и ГВС. Котёл не запустится, если давление газа в системе будет выше или ниже допустимого, но это уже зависит от его настройки специалистом и давления в магистрали.

Разметка и навеска котла

Монтаж настенного газового котла отличается от установки напольного котла, хотя особой сложности здесь нет. Котел подвешивается на штатный стеновой кронштейн, поэтому, работу следует начать с разметки места установки прибора.

Высота установки котла жестко не регламентируется, его можно разместить, исходя из соображений удобства доступа к котлу, но, следует помнить, что между боковыми стенками теплогенератора и боковой стеной помещения или навесного шкафа, не должно быть менее 50 мм. Это нужно для свободной конвекции воздуха, удобства монтажных и профилактических работ.

Пользуясь ватерпасом размечаем горизонтальную линию верхнего края котла на высоте 195 см и размечаем середину отведенного пространства, между стеной и окном.

Прикладываем кронштейн к горизонтальной линии и отмечаем места сверления отверстий под его крепление. Сверлим отверстия буром, диаметром 10 мм, забиваем дюбеля и прикручиваем кронштейн сантехническими болтами.

Навешиваем котел на кронштейн и размечаем место штробления стены под коаксиальный дымоход.

Снимаем котел и пробиваем перфоратором стену, согласно разметки.

Если, в дальнейшем, планируется отделка стены под котлом облицовочной плиткой, то нужно «отодвинуть» его на толщину плитки. Для этого можно использовать обрезки полипропиленовой трубы, толщиной 1 см, которые следует подложить под кронштейн.

Навешиваем котел на кронштейн, подкладываем обрезки труб под нижнюю часть котла и проверяем вертикали стенок котла.

После этого вставляем коаксиальный дымоход в технологическое отверстие и присоединяем к котлу. Следует помнить, что дымоход должен иметь небольшой уклон к улице, для слива конденсата.

Пространство в технологическом окне, между трубой дымохода и стеной, уплотняем минераловатным утеплителем.

Отличия монтажа настенного и напольного котла

Различие монтажа настенных и напольных котлов заключается в их конструкциях и размерах. В первом случае агрегаты более легкие и при их установке особые требования предъявляются к подготовке стенового покрытия, аналогичных требованиям при подключении газовых колонок.

Стенка или перегородка, для размещения устройства, обязана быть крепкой, для того, чтобы выдерживать вес конструкции. Ее надо защитить огнеупорным стройматериалом, чтобы обеспечит теплоизоляцию от горячих поверхностей котла.

Агрегат закрепляют на расстоянии 5 см от стенового крепления и не менее 50 см от остальных стен и потолка. Расстояние до пола должно быть не меньше 80 см. Устанавливают конструкцию ровно, без перекосов, параллельно настилу пола.

Подключение напольного газового котла требует установки агрегата на крепкое основание, способное удержать его весовую нагрузку. Для чего выполняют бетонную стяжку или на пол помещается лист оцинковки. При установке котла на основание, проверяют, чтобы он располагался строго параллельно уровню пола.

Котел в интерьере тоже должен смотреться гармонично

Подсоединение к дымовентиляционной системе, линиям водоснабжения, отопления и электропитания при подключении напольного газового котла производится аналогично настенной модели, в соответствии с рекомендациями завода-изготовителя.

В обеих вариациях, накануне первого запуска, заполняют систему водой. Ее набирают очень медленно, чтобы удалить из отопительного контура все воздушные пробки.

Необходимо также не забывать, что установку любого котельного оборудования запрещено выполнять при отрицательных температурах. Допустимая температура для забора воздуха с улицы от 5 до 30 С.

Таким образом, можно подвести итог, что обвязку газового котла, несмотря на кажущуюся простоту, лучше выполнять специалистам, а при подключении к газовой магистрали – это обязательное условие, чтобы получить разрешение на эксплуатацию от газоснабжающей организации.

Устанавливаем защитную аппаратуру

Когда все вводные провода будут подведены к электрокотлу, необходимо будет дополнительно защитить его автоматическим выключателеми УЗО, установленным в главном щите.

Предназначение первого устройства – защита оборудования от короткого замыкания и перегрузки проводки. Подключение электрокотла через УЗО позволит защитить Вас от токов утечки.

Также рекомендуется подключить стабилизатор напряжения, т. к. даже небольшие скачки могут вывести агрегат из строя. О том, что необходимо заземлить электрический котел, думаю, говорить не стоит. Главное требование заключается в том, чтобы заземляющий провод велся напрямую от шины к корпусу оборудования.
