Особенности конструкции
Главной особенностью этой конструктивной части строения является наличие внутренних пустот, которые и будут использованы для укладки теплоизолятора или звукоизолирующих материалов. В целом, процесс это не сложный, если соблюдать элементарные правила и технологию укладки.
Еще одна особенность – несущие детали из дерева. К ним можно прикрепить любое покрытие посредством обычных саморезов или гвоздей. Это в значительной степени упрощает монтаж и сборку перекрытия. В зависимости от того, какой конкретно будет выбран вариант теплоизолятора, потребуется обустройство конструкций разного типа и, поэтому, к выбору этой составляющей нужно подойти очень внимательно.
Как сделать полы мансарды из шпунтованной доски
Мансарда является помещением необычным. По сути, она представляет собой жилую комнату, которую делают на месте чердака. Наклонные поверхности, невысокий потолок, фронтонное/скатное окно и проём для лестничного марша – вот тот узнаваемый облик тихого мансардного пространства, который хорошо подходит для создания спальни, мастерской или зоны для отдыха.
Домовладельцы, которые решили получить под крышей дополнительные квадратные метры, интересуются оптимальным конструктивом для обустройства мансарды. Тут не всё так просто, ведь стены и потолки мансарды будут неотъемлемой частью утеплённой кровельной системы. Также часто задаются вопросы о материалах, которые можно использовать для сборки полов на мансарде. Например, о применении здесь половой шпунтованной доски.
Типы перекрытий из дерева
В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.
Существует следующее подразделение несущих сводов по видам:
- Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
- Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
- Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.
В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.
Технологии утепления
Этот вид теплоизоляции включает три основных действия: подготовку, внутренние работы и работы на чердаке. Подготовительный этап начинается с очистки поверхности от мусора, грязи, лишних предметов. Для утепления минеральной ватой, пенопластом, опилками готовят несущие балки 50 х 100 см в сечении. Перед укладкой их необходимо проверить.
Схема с названиями элементов утепления мансардного перекрытия в коттедже
Поврежденные участки удаляют или заменяют. Плесень, грибок устраняют при помощи шлифовальной машинки или обычной наждачной бумагой. Обязательна обработка балок средствами огне–, биозащиты.Следующий шаг – установка инженерных коммуникаций.
Процесс закладки электропроводки в перекрытие перед утеплениемДля электрических проводов рекомендуется применять каналы из пластика или металла. В случае короткого замыкания они остановят возгорание и помешают распространиться огню.
Дымовая труба не требует специальной подготовки. Исключение составляет место ее входа к потолку. Его лучше защитить негорючими материалами. Можно сделать жестяной короб, внутрь которого засыпать керамзит. Так будет исключено соприкосновение горячей трубы и деревянных перекрытий.
Прокладка и утепление дымовой трубы в деревянном строении
Затем приступают к подготовке потолка для защиты его от пара. Этот шаг важен при термоутеплении минеральной ватой, опилками, пеноизолом, керамзитом. Пароизолирующая мембрана раскатывается и крепится снизу балок при помощи строительного степлера так, чтобы она немного провисала и не порвалась в холодное время.
Пространство, образованное балками между новым покрытием и пароизоляцией обеспечивает вентиляцию.Далее работы выполняются на чердаке. Пенопласт, минеральная вата подрезаются под размер лагов конструкции.
Любой материал укладывается равномерно, так, чтобы не было никаких щелей, дыр. Если они все–таки появились, их заделывают монтажной пеной
При использовании пеноизола для потолочного перекрытия, важно проверить равномерность его распределения после подсыхания
Утепление чердачного перекрытия лучше не начинать до того, как будет решен вопрос, каким будет чердачное помещение. В частном доме это может быть обычный неотапливаемый чердак, где должна поддерживать температура около 8 °С. Или отапливаемые, пригодные для проживания обустроенные мансарды.
Подробная схема утепления чердачного перекрытия
Процесс утепления чердака включает подготовку, укладку теплоизоляции снаружи и внутри, теплоизоляцию фронтонов, отделку. Для чердачных перекрытий не подходят насыпные средства.
Сначала убирают старый настил и проверяют стропильную систему. Если нужно, меняют детали, проводят ремонт. Если лаги тоньше термоизолятора, проводится их наращивание брусками подходящего размера. Все деревянные элементы обрабатываются антисептиком и огнезащитным препаратом.На бруски степлером крепится пароизоляционная мембрана так, чтобы гладкая поверхность была со стороны теплоизоляции.
Смотрите в видео процесс утепления чердачного перекрытия минеральной ватой.
Смонтированная пароизоляционная мембрана перед утеплением межэтажного перекрытия Они оборачиваются пленкой так, чтобы края остались открытыми. Это позволит лучше их просушить. Наследующем этапе укладывается утеплитель. Для межэтажных перекрытий советуют использовать пенопласт или минеральную вату. Поверх утепляющего материала монтируются гидроизоляция и в конце выполняются отделочные работы.
Самостоятельный расчет деревянного перекрытия
При расчете перекрытий нужна максимальная точность, так как от него зависит прочность всего дома. Нужно предусмотреть предполагаемую нагрузку, сечение и остальные размеры деревянных балок (ферм) перекрытия.
Похожие:
Расчет балок перекрытия из дерева определяется сложением длины пролета перекрываемого помещения со значением глубины, на которую балка должна войти в стену.
Для межэтажных перекрытий в деревянном доме эта глубина составляет 70 мм, а для деревянных перекрытий дома из газобетона и кирпича – 150 мм. При этом рекомендуемая ширина пролета – от двух с половиной до четырех метров.
Максимальная длина доски или бруса составляет 6 м, а максимальная рекомендуемая длина пролета деревянного перекрытия составляет 5 м, но если по проекту он предусмотрен больше, то усиления деревянных балок перекрытия можно добиться, если использовать клееный брус и возводить промежуточные поддерживающие опоры.
Шаг балок деревянных перекрытий зависит от нагрузок и толщины балки, но среднее стандартное значение шага – один метр.
Сечение балок деревянного перекрытия рассчитывается в зависимости от ее длины, так ее толщина и должна составлять не менее одной двадцать пятой длины. Например, если длина балки пять метров, то ширина ее должна быть двадцать сантиметров. Если по каким-то причинам невозможно применить балку с таким показателем, то нужно укладывать несколько более узких балок рядом.
Следующая таблица параметров, применяемых при стандартной нагрузке, поможет вам сделать деревянные балки перекрытия своими руками:
Бревенчатые перекрытия выдерживают большие нагрузки, чем сделанные из бруса, но прогибается сильнее. Балка, полученная в результате скрепления болтами двух брусьев – прочнее, чем эти же два бруса, просто уложенные вплотную друг к другу.
Используя бревна в качестве перекрытия при стандартном шаге, равном одному метру, подойдут следующие параметры:
- при ширине пролета от 2 до 2,5 метров следует взять бревно тринадцать и пятнадцать сантиметров соответственно;
- при 3 и 3,5 – семнадцать и девятнадцать;
- при 4 и 4,5 – двадцать один и двадцать два;
- 5 и 5,5 – двадцать четыре и двадцать пять;
- 6 и 6,7 – двадцать семь и двадцать девять;
- 7 и 7,5 – тридцать один и тридцать три сантиметра.
Балки, изготовленные из металла, могут применяться большей длины, чем деревянные, с возможностью перекрыть большее пространство. Средняя нагрузка в случае применения металлических конструкций равна 350 килограмм на квадратный метр с применением стяжки и 500 килограмм на квадратный метр без нее. Шаг также делается в среднем метровым. Высота балки должна составлять минимум одну двадцатую длины проема, а ширина должна относиться к высоте, как пять к семи, где пять – ширина, семь – высота.
Особенности конструкции деревянного перекрытия
Решение представляет собой горизонтальную плоскость из брусьев, которые уложены с определенным шагом. Они обеспечивают прочность и надежность общей конструкции. Основа из брусьев обшивается досками, листовым материалом, панельными или реечными ресурсами. Пустоты – расстояния между балками – заполняются соответствующим слоем утеплителя с дополнением из гидро- и парозащитной мембраны.
Среди особенностей деревянного перекрытия выделяют следующие моменты:
- простота монтажа по сравнению с бетонным вариантом;
- возможность самостоятельной реализации проекта;
- относительная доступность пиломатериала;
- экологичность решения.
Как происходит утепление деревянного перекрытия
К тому же утепление перекрытия по деревянным балкам не представляет собой сложную работу даже для начинающих домашних мастеров. Главное – следует правильно подбирать материалы для изоляции и учитывать особенности технологии.
Между тем не стоит забывать, что конструкция из древесины подвержена воздействию влаги и микробиологических угроз, пожароопасна. Требуется комплексная обработка материала антипиренами, антисептиками, составами против насекомых-вредителей.
Выбор утеплителя
Способы утепления потолка верхнего этажа перекрытия по балкам в частном доме очень разнообразны. При выполнении работ своими руками утеплитель укладывается между лагами и обеспечивает надежную теплоизоляцию и шумозащиту. Существует множество вариантов утепления конструкции, самыми распространенными из них стали:
- утепление минватой;
- укладка по деревянным балкам пенополистирола (пенопласта или пеноплекса);
- засыпка керамзитом;
- утепление опилками;
- заполнение пространства потолка пеной.
Каждый из этих вариантов имеет свои особенности и достоинства.
Минераловатный утеплитель
Материал выпускается в двух исполнениях: плиты и рулоны. Утепление перекрытия чердака минватой имеет следующие преимущества:

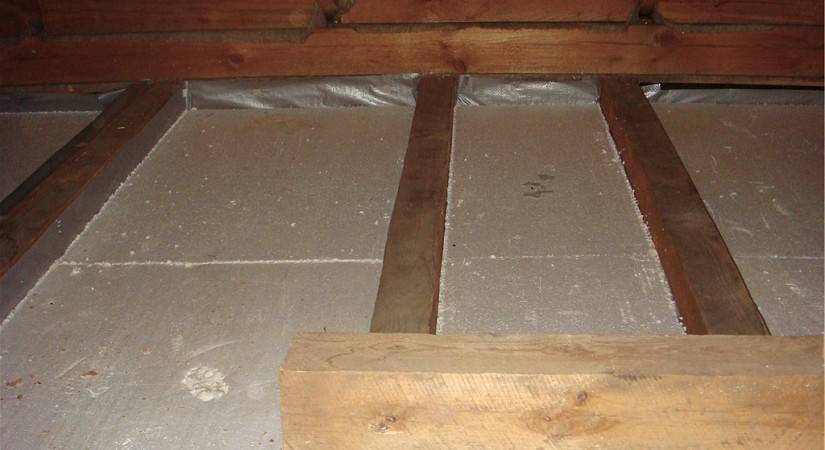

Пенопласт
Одним из наиболее распространенных материалов для теплоизоляции стал пенопласт. Он заслужил место в тройке лидеров благодаря очень привлекательной цене. Использование этого утеплителя в индивидуальном доме дает следующие преимущества:
- высокая степень защиты;
- устойчивость к гниению и возникновению плесени и грибка;
- низкая степень водопоглощения;
- удобство монтажа и отсутствие необходимости в сложных инструментах и защитных средствах;
- небольшой вес материала не допускает излишней нагрузки на конструкции и позволяет проводить утепление снизу.
Экструдированный пенополистирол
Монтаж своими руками осуществить достаточно просто. Подробно этот вопрос рассмотрен в статье . В тексте рассмотрены варианты использования как пеноплекса, так и пенопласта для разных типов конструкции перекрытия.
Для людей, которые решились возвести собственный деревянный дом, обычно важной является натуральность материалов. Здесь пеноплекс, как и пенопласт, проигрывает другим видам утеплителя из-за искусственного происхождения
Керамзит или опилки
Если решено использовать в доме полностью натуральные материалы, эти два вида утеплителя станут незаменимыми помощниками. Они не обладают высокими теплозащитными характеристиками, как предыдущие типы, но обеспечивают надежную защиту от холода при достаточной толщине слоя. Опилки можно получить практически бесплатно, керамзит также относится к недорогим материалам.
Утепление чердачного перекрытия может проводиться непрофессионалами и не требует специальных навыков. Ограничением применения являются физические особенности данных материалов: они не могут использоваться для теплозащиты снизу.

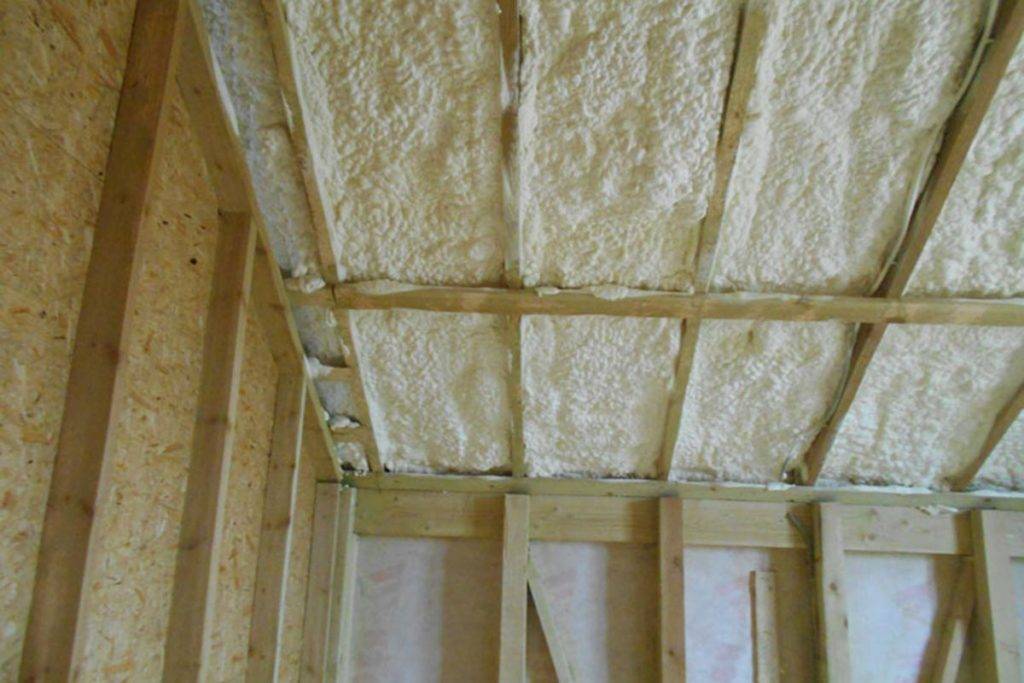

Пена для теплозащиты
Пенополиуретановый утеплитель достаточно новый материал в строительстве. При самостоятельном возведении здания этот способ может обеспечить высокую скорость работ и надежную защиту от холода. Об утеплении здания, в том числе и чердачных перекрытий, пеной можно прочитать в статье .
Это предоставляет большой выбор материалов для утепления и значительно сэкономить на строительстве.
Большой процент тепловых потерь происходит именно через перекрытие верхнего этажа, поэтому так важно грамотно выбрать утеплитель и соблюдать технологию укладки. Утепляете дом к зиме и не знаете, как утеплить чердачное перекрытие по деревянным несущим балкам? Набравшись опыта в этом деле, я точно передам технические моменты теплоизоляции, а также пошагово опишу порядок проведения работ
Утепляете дом к зиме и не знаете, как утеплить чердачное перекрытие по деревянным несущим балкам? Набравшись опыта в этом деле, я точно передам технические моменты теплоизоляции, а также пошагово опишу порядок проведения работ
Утепляете дом к зиме и не знаете, как утеплить чердачное перекрытие по деревянным несущим балкам? Набравшись опыта в этом деле, я точно передам технические моменты теплоизоляции, а также пошагово опишу порядок проведения работ.
Черновой пол на чердачном перекрытии
Имеет несколько вариантов, мы для примера рассмотрим самый сложный из них. Подшивку потолка лучше делать до начала монтажа чернового пола, но это условие необязательно. При работе с утеплителями из минеральной ваты рекомендуется использовать респиратор или маску для защиты органов дыхания, на руки надевайте прорезиненые перчатки.
Устройство деревянного междуэтажного перекрытия
Так как потолочное покрытие отсутствует, прибейте снизу пароизоляционную мембрану. Крепите ее надежно, она первое время будет удерживать вес утеплителя.
Для более безопасного передвижения можно соорудить из досок небольшой трапик
Шаг 1. Начинайте укладывать утеплитель в пространство между балками чердачного перекрытия
Мы уже упоминали, что во время расчетов расстояния между балками нужно принимать по внимание стандартную ширину материалов для теплоизоляции. Укладывайте максимально плотно, если есть два слоя, то их стыки следует смещать. Укладка утеплителя
Укладка утеплителя
Процесс укладки утеплителя
Еще одно фото процесса
Шаг 2. Положите ветрозащитную и парозащитную мембрану. Рулонная миновата легко насквозь продувается сквозняками, а вместе с поступлением свежего воздуха удаляется тепло. Мембраны фиксируются к балкам степлером. Профессиональные строители не рекомендуют сильно натягивать мембраны, желательно, чтобы они свободно лежали поверх утеплителя. В случае протечек вода не будет попадать на утеплитель сквозь отверстия, проделанные скобами степлера.
При работе используйте защитную маску
Также потребуются перчатки
Укладка влаго- и ветрозащиты
Мембрана должна лежать свободно
Шаг 3. Закрепите мембрану по балкам тонкими рейками. Укладывайте на рейки доски чернового пола. Их можно прикручивать саморезами или прибивать гвоздями.
Укладка реек на лаги
Доски прикручиваются к лагам через рейки
Монтаж ОСП
А если ванная комната?
Если на втором этаже предполагается обустройство ванной комнаты и туалета, необходимо перед заливкой бетонного перекрытия предусмотреть места под коммуникации, в частности канализационный слив и трубы под воду. Если перекрытие пола второго этажа деревянное, необходимо учитывать нагрузки, которые будут действовать в месте расположения ванной комнаты.
Ванна весит около 200 кг, и вес еще удвоится при заполнении водой. Соответственно, обычную нагрузку, действующую на деревянные перекрытия, необходимо удвоить. Один из выходов – увеличить размер сечения балок, и уменьшить расстояние между ними в месте предполагаемой ванной комнаты
Особое внимание нужно уделить влагоотведению и дополнительной защите древесины, чтобы исключить образование плесени и, как итог, гниение деревянных конструкций
Доску на пол лучше использовать из лиственницы, вяза или ольхи, так как данные породы древесины, находясь во влажной среде, делаются только прочнее и долговечнее. Если в ванной комнате предусмотрен душ, необходимо будет выполнить отвод воды, как правило, в данном случае используют трап с сухим запирающим элементом. Монтаж необходимо проводить таким образом, чтобы через сливной трап уходила вся вода, которая попадает на пол душевой комнаты. Гидроизоляционные материалы должны обладать высокой адгезией и иметь достаточную эластичность.
Как утеплять деревянные перекрытия и полы
Часто приходится решать вопрос как утеплить деревянные перекрытия, ведь они встречаются почти во всех частных домах. Легкие деревянные балки (лаги) не требуют повышенной крепости стен и фундамента, не дорогие, просто устанавливаются.
Балки обшиваются сверху и (или) снизу чаще досками образуя пол и потолок. Принципы утепления всех деревянных перекрытий схожи между собой, рассмотрим подробней эти технологии.
Выбрать утеплитель для деревянного перекрытия
Чтобы дерево долго служило, оно должно дышать, т.е. не соприкасаться с материалами которые ограничивают движение воздуха. Или хотя бы большая площадь поверхности дерева не должна изолироваться.
В противном случае деревянные детали могут быстро сопреть, сгнить из-за нарушения парообмена. Уже по этой причине для утепления деревянных перекрытий в основном выбирается минеральная вата или другие паропрозрачные материалы.
Опять же выбор падает на не горючие материалы — минеральную вату, керамзит, вермикулит.
Пенополистиролы выделяют яд при плавлении или горении. Внутри помещения они должны располагаться за штукатуркой толщиной от 3 см, которая противостоит воздействию пламени не менее 30 минут. А также не должны соприкасаться с горячими трубами, электропроводкой.
Толщина утеплителя
При выборе толщины утепления по перекрытию лучше всего воспользоваться рекомендациями СНиП. Тогда утепление получится экономически целесообразным. Применить тонкий слой утеплителя просто не выгодно.
Исходя из рекомендуемого сопротивления теплопередаче перекрытия, не сложно высчитать приблизительную толщину утеплителя (сопротивление теплопередачи разделить на коэффициент теплопроводности материала). При этом сопротивление теплопередаче непосредственно перекрытия игнорируется как незначительное.
Так, для региона Москва, для утепления чердачных перекрытий домов потребуется не менее 20 см толщины минеральной ваты. А для утепления полов — не менее 16 см минеральной ваты.

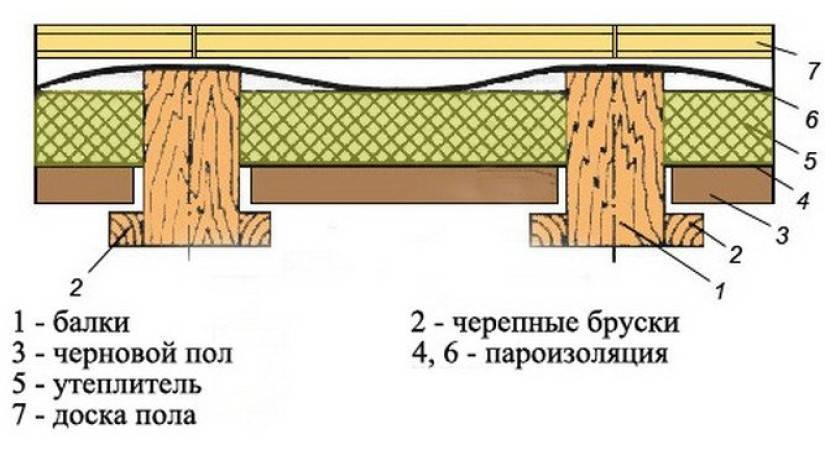

Конструкция перекрытия
Рассмотрим чердачное перекрытие. Обычно утеплитель укладывается между лагами. Но часто их высота не достаточная, поэтому приходится поверх лаг строить контрообрешетку, а поверх нее уже какой либо настил.
Минеральную вату нужно укрыть диффузионной мембраной, чтобы волокна не разлетались, а также, чтобы не воздействовало ветровое давление. Мембрана крепится к боковинам лаг степлером также как и пароизоляция. Слой керамзита нужно укрывать поверху пергаментом, песком и т.п. но на этот раз, чтобы предотвратить конвекционные потоки внутри утеплителя.
При укладке пароизоляции, мембран, утеплителя наибольшее внимание следует уделить устранению всевозможных щелей, зазоров, нарушений сплошности. Мостики холода значительно снижают эффект от утепления
Звукоизоляция, в чем ее особенность
Межэтажные деревянные перекрытия, как правило, не нуждаются в утеплении, если только не предусмотрена разница температур между этажами. Но звукоизоляция перекрытий часто крайне важна.
Для звукоизоляции применяется минеральная вата, как хороший поглотитель звука. Но конструкция должна быть другой. Деревянные лаги являются проводником ударного звука, перенаправляя его к тому же на стены, поэтому они должны быть изолированы.
По лагам делается черновой пол. На него укладываются жесткие плиты минеральной ваты плотностью от 60 кг/м кв, и толщиной от 40 мм. Поверху делается плавающая (не контактирующая со стенами) сухая стяжка полов, обычно из ГВЛ. В результате получается звукозиоляционный пирог — поглотитель между двумя отражателями.
Особенность конструкции деревянного перекрытия — недопущение разлета по жилому помещению опасных волокон минеральной ваты в течении всего срока эксплуатации. Пространство, где она находится, обязательно герметизируется, в том числе и мембранами.
Особенности утепления деревянных полов
Полы на лагах утепляют по тому же принципу что и чердачные деревянные перекрытия — утеплитель располагается между лаг на деревянных щитах которые закреплены снизу. Вопрос лишь в вентиляции слоя утепления.
Если подпол отлично вентилируется, т.е. он будет замораживаться и влажность там не повышается, (или для домов на сваях с ростверком и открытым подпольем) то пароизоляцию естественно нужно укладывать со стороны помещения.
Для утепления подполья с верхним проветриванием и пароизоляцией от грунта, лучше применить более экологичные утеплители. В крайнем случае, все тот же пенопласт, оградив его металлосеткой от мышей снизу.
Для закрепления балок на стенах из бруса или бревна используют различные решения
Первое — заглубление торцевых частей не менее чем на 70 мм в пазы, вырезанные в стенах (иногда паз заполняют изоляционным материалом, чтобы исключить появление скрипа). Практикуют также соединение типа «ласточкин хвост» и др. Если закрепление балки предполагает подрубку ее концов, то стоит иметь в виду: согласно СНиП 11-25-80 ДЕРЕВЯННЫЕ КОНСТРУКЦИИ, допустима подрубка не более 1/4 высоты балки. К сожалению, нередко концы подрубают в полдерева, значительно уменьшая сечение балки, из-за чего в зоне распила образуются протяженные трещины, снижается жесткость опоры, что сокращает срок службы здания.
Еще один способ соединения — с помощью специальных опор из оцинкованной стали (хомутов, кронштейнов, уголков и т. п.). Их плюс — технологичность и быстрота монтажа. Бывают опоры с открытым и скрытым креплением. Последние применяют, когда балки должны быть видны в интерьере (пример такого крепежа — Т-образная пластина, длинным плечом входящая в паз, сделанный в торце балки). К опоре балку фиксируют металлическими саморезами, а саму опору присоединяют к стене металлическими саморезами или шурупами-глухарями большого сечения.
Балки зафиксированы на стенах и сращены встык стальными уголками и накладками, которые закреплены саморезами | Сечение и шаг размещения балок выбирают исходя, прежде всего из длины пролета и предполагаемой нагрузки на перекрытие |
Ряд специалистов критически относится к использованию подобных опор при закреплении балок на ограждающих стенах. Ведь, согласно указанным выше СНиПам, металлические элементы, применяемые в условиях, при которых возможно выпадение конденсата, должны отделяться от древесины гидроизоляционным слоем. Между тем в случае соединения балки перекрытия с ограждающей стеной металлический крепеж опор может оказаться в зоне точки росы. По словам экспертов, это обернется появлением темных полос на поверхности древесины в районе такого крепежа.
Торцевые части балок заглублены в пазы, вырезанные в стенах | Закрепление на стене стальной опоры для балки с помощью шурупов-глухарей |
При использовании же стальных опор для соединения балок перекрытия со стенами внутри помещения (где опасности выпадения конденсата нет) подобной проблемы не возникает. В каменных (кирпичных, пенобетонных и пр.) ограждающих стенах для закрепления деревянной балки еще на стадии их возведения создают так называемое гнездо, в которое и вставляют балку.
Опоры с открытым креплением | Опоры с открытым креплением |
Глубина укладки опоры — не менее 150 мм. Конец балки тщательно обрабатывают антисептическими составами и подрезают под углом, чтобы ее торец не насыщался влагой. Притом для отделения древесины от камня конец балки оборачивают гидроизоляционным материалом (чаще всего рубероидом или пергамином в два слоя), оставляя торец открытым, чтобы не было препятствий для свободного отвода водяного пара из древесины. Балку обычно укладывают на антисептированный деревянный накат, закрепленный в гнезде поверх слоя гидроизоляции, механически фиксируя к нему.
Чтобы закрепить деревянную балку, в каменной стене еще на стадии ее строительства создают особое гнездо
Согласно требованиям вышеупомянутых СНиПов, не допускается глухая заделка деревянных конструкций в каменные стены, а значит, гнездо обязательно должно проветриваться. Кроме того, для предотвращения появления в стене мостиков холода его следует заполнить теплоизоляционным материалом (например, паклей), не создавая притом препятствий для движения воздуха.
Вид сбоку | Вид сверху |
| Вариант опирания деревянной балки на кирпичную стену: 1. Деревянный короб 2. Теплоизоляция 3. Деревянная балка 4. Обертка торца балки гидроизоляцией 5. Металлический анкер 6. Гидроизоляция |
Заключение
Правильно выполненное утепление перекрытия между этажами по деревянным балкам гарантированно обеспечит комфортность жилья, исключит сквозняки и образование грибка и плесени. Все работы не составят сложности для выполнения любым домовладельцем, умеющим пользоваться дрелью и строительным уровнем.
Чтобы обеспечить надежную защиту перекрытия от влаги, должна быть выполнена гидро- и пароизоляция. Первый материал защищает от влаги в жидком виде, а второй не позволяет пару разрушить конструкции. Пароизоляция для потолка при деревянном перекрытии особенно актуальна, когда планируется его утепление, то есть в толще конструкции есть переход между положительной и отрицательной температурой (точка выпадения конденсата).
