Как подпитать систему отопления

Принцип действия автоматического подпитывающего клапана

Принцип действия, равно как и процесс установки, у такого устройства предельно прост. Заранее необходимо настроить все рабочие параметры. Запрограммируйте предварительно будущие потери воды – как правило, дополнительно следует указать еще и минимальные показатели давления в сети. И если объем рабочей жидкости снизится, к примеру, на 10 процентов, то это активирует клапан, который, в свою очередь, запустит насос.

При помощи этого насоса холодная вода из подающего трубопровода перекачивается в отопительную магистраль в требуемых объемах. И как только потери жидкости будут восполнены, клапан сработает повторно и прекратит автоматическую подачу теплоносителя.

С установкой описываемого прибора вполне можно справиться в одиночку. Вначале на трубопроводе, подающем холодную воду, нужно установить манометр либо же любой другой электронный датчик контактного типа (при помощи такого датчика пользователь сможет регулировать напор одновременно в двух направленностях). Одну из групп необходимо настроить на минимальное давление в сети.

Именно в этом месте следует вмонтировать контактор или же промежуточное реле. И как только объем горячего теплоносителя в замкнутой магистрали снизится, этот контактор инициирует включение механизма, который запустит вытягивающее насосное оборудование. Есть и вторая группа – она необходимо для того, чтобы деактивировать все эти процессы тогда, когда потери жидкости будут восполнены. Исполнительным элементом в данном случае может выступать электрический клапан – своего рода вентиль, оборудованный электромотором.

Важное замечание! Если применяется подпитка системы отопления посредством автоматики, то она (автоматика) будет самостоятельно как контролировать рабочее давление, так и заниматься расчетами компенсационного объема жидкости. Подпитка по байпасной схеме – когда она может потребоваться?

Подпитка по байпасной схеме – когда она может потребоваться?

Так уж повелось, что практически все отопительные системы замкнутого типа способны нормально функционировать исключительно при высоком давлении рабочей жидкости. Хотя это – не единственный важный фактор, поскольку имеет место и температура теплоносителя.

Так, если температура повышается, то это приводит к температурному расширению отдельных технических узлов сети. А с целью компенсации этого расширения устанавливается специальный гидроаккумулятор (известный также как экспамзомат), который способен вбирать в себя излишки гидравлической энергии или, наоборот, отдавать ее в случае дефицита. Гидроаккумулятор подключается таким же образом, как сантехнический байпас.

Подпитка систем открытого тип: схемы, инструкции

Отличительной особенностью открытой отопительной магистрали является то, что в ней отсутствует высокое давление. В связи с этим своего рода датчиком уменьшения объема жидкости может послужить расширительный бак, пусть и несколько модернизированный. Этот бак следует установить в наивысшей точке системы.

Обратите внимание! Подпитка в таком случае будет осуществляться исключительно при уменьшении объема теплоносителя в баке. Чтобы выяснить, действительно ли уровень упал, нужно открыть контрольную трубу: при дефиците теплоносителя там будет отсутствовать напор

Зачастую выход данной трубы обустраивается на кухне или же в ванной комнате. И если при ревизии напора не будет, значит, в систему необходимо долить рабочую жидкость. Для этого служит другой элемент подпитывающей системы – узел, который соединяет отопительную сеть с водопроводом. С конструктивной точки зрения данный узел будет включать в себя такие элементы.

• Шаровый кран, закрывающий/открывающий поток воды в сеть.
• Обратный клапан – он нужен в целях предотвращения обратной подачи жидкости из сети в водопровод. Подобное может произойти, к примеру, при отсутствии воды в централизованном трубопроводе водоснабжения.
• Фильтр. Как известно, качество водопроводной воды не всегда соответствует требованиям, поэтому ее нужно дополнительно очищать от разного рода мусора. Если этого не сделать, то на внутренних поверхностях металлических элементов образуется слой накипи.

Именно по такой схеме выполняется подпитка системы отопления открытого типа. Но стоит помнить, что нужно заранее установить воздухоотводчик, с помощью которого будут удаляться излишки воздуха. Добавим также, что для грамотного восполнения объема воды нужен ее минимальный температурный показатель.

Обратите внимание! Более простая схема подпитки может состоять из обыкновенного накопительного бака, хотя уровень воды в таком случае необходимо мониторить визуально

Особенности подключения насосного оборудования

Если для обслуживания дома используется система принудительной циркуляции, то при отключении электрического питания насос для котла должен продолжать свою работу, получая энергию от запасного источника. В связи с этим лучше всего оснастить отопительную систему ИБП, который будет поддерживать работу конструкции еще на протяжении нескольких часов. Продлить сроки работы резервного источника помогут подключенные к нему внешние аккумуляторы.

При подключении насоса нужно избежать возможности попадания в клеммы конденсата и влаги. Если теплоноситель разогревается более чем до 90 °C, то для подключения используется термостойкий кабель. Также потребуется избежать соприкосновения стенок труб и силового кабеля с мотором и корпусом насоса. Силовой кабель подключается к коробке клемм с правой или левой стороны с изменением расположения заглушки. В случае с боковым расположением коробки клемм кабель должен заводиться только с нижней стороны. Обязательное условие – к насосу должно быть подключено заземление.

Для работы в котельных часто используются сетевые насосы. Такие изделия выполняют функцию перекачивания в тепло-сетевой системе горячей воды. Температура сетевой воды, которую способен гонять по трубам установленный агрегат, достигает +180 градусов.

При этом устройство и конструкция сетевых насосов отличается относительной простотой, и в то же время, аппараты показывают высокий уровень производительности на ряду с надежностью.

Как залить воду в систему отопления через расширительный бачок, то есть сверху

Таким образом, если у вас открытая система, то мы берем ведро или шланг, поднимаемся с ним на чердак или туда, где находится расширительный бачок, снимаем с него крышку, вставляем в горлышко бачка большую лейку или суем конец шланга прямо в бачок. После этого мы заливаем воду. На нашем бачке должно быть устройство, обычно это простая прозрачная трубка, которая показывает уровень воды в бачке. Мы же должны знать, когда остановиться! Кроме того, на бачке, в самой верхней его части, должен быть выход для лишней воды. Грубо говоря, это патрубок, к которому подсоединен шланг, идущий в канализацию.

Вода, теоретически, должна сливаться по трубам вниз и заполнять систему. Но это только теоретически. Дело в том, что вода, уходя вниз, образует пузыри. Вода сжимает воздух внизу системы. Воздуху нужно выйти. Выходить воздух, опять же, должен вверх. По тем же трубам, по которым заливается вода. И в этом большая проблема. Пока вода движется по трубам вниз, воздух не может двигаться по тем же трубам вверх. Это значит, что заливать постоянно мы не можем в принципе. Мы можем налить воды, а потом ждать. Сначала ждать, когда пойдут пузыри. Потом ждать, когда они перестанут идти. И только после этого мы можем залить в бачок новую порцию воды. Таким образом, мы заливаем, как нам кажется, полную систему. По крайней мере в бачке стоит вода и никуда не уходит. Но поверьте, включать нагрев еще очень рано! Нам надо сходить к каждому радиатору и спустить с каждого воздух. Каждый радиатор — это своеобразная ловушка воздуха. Ему уйти из радиатора просто некуда! При этом нам надо следить чтобы вода не совсем уходила из бачка. Ведь если она оттуда уйдет, то образуются пустые трубы, а это значит, что при заливке в них воды образуются новые воздушные полости, пузыри, которые должны будут обязательно выйти.

Итак, мы спускаемся к радиаторам. Есть у нас на радиаторах средства для спуска воздуха? Если есть, то хорошо, если нет, то все очень усложняется и вопрос заливки отопления приобретает статус не большой, а очень большой проблемы. Нам надо что-то раскрутить для спуска воды и, вполне возможно, этого будет недостаточно для выпуска воздуха из радиаторов. Но не будем о грустном! Будем считать, что у нас есть на каждом радиаторе так называемые краны Маевского, или клапаны для спуска воздуха. Мы их по очереди откручиваем и спускаем воздух до тех пор, пока не польется вода. Как уже указывалось, не забываем подливать воду в расширительный бачок.

После того, как из всех радиаторов воздух спущен, можно уже попробовать запустить котел. Если при этом котел нагревается, а трубы не нагреваются, то нам остается только ждать. Сколько? Может быть день. А может быть неделю. И за эту неделю могут быть случаи, когда мы, типа, просыпаемся ночью, и слышим как пузырь внутри нашего отопления вдруг начинает движение вверх с характерным булькающим звуком. Вот они — прелести открытой системы отопления!

Уклон труб

Для того, чтобы воздух из системы отопления мог выйти сам, все трубы должны иметь уклон. Уклон в сторону расширительного бачка. Пузыри должны подниматься вверх. По пологим трубам они тоже будут постепенно подниматься. Нужно только чтобы у труб был уклон в нужную сторону и не было впадин и петель. Вполне можно проложить трубы так, что в них будет собираться воздух, который никогда из них не выйдет, а значит и циркуляции в системе не будет никогда. Притом, чаще всего во всей системе, или во всей ветке.

Но уклон труб важен не только для открытой системы отопления! К сожалению, другие статьи про отопление написаны таким образом, что начинает казаться, что в закрытой системе уклон труб неважен и ненужен. Это не так! Уклон труб в системе отопления нужен всегда. А куда должен быть уклон в закрытой системе? Там же нет открытого расширительного бачка в самой верхней точке!

Уклон труб в закрытой системе отопления должен быть точно такой же, как и в открытой. В идеале трубы должны круто подняться от котла к самой верхней точке, а потом плавно спускаться к последнему, самому дальнему радиатору. В самой высокой точке должен быть установлен клапан для спуска воздуха. При спуске воды из системы отопления ни в одном ее месте не должна застаиваться вода. Она должна выливаться полностью, причем самотеком. И это тоже благодаря уклонам труб.

Расчёт деаэратора подпитки теплосети.

рис. 2.6. Расчётная схема вакуумного деаэратора .

oподпВД2.10. Расчет системы ПНД. 424др4525др5626др6727др7’трис.2.7.Расчетная схема системы ПНД. 6т5тпсоууплтдвут’пртневозвтт7оэтктоо2.11.Определение расхода пара на турбину и проверка ее мощности.3.Тепловой расчет ПНД и оптимизация его характеристик на ЭВМ.Исходные данные для ПНД 4:

• расход нагреваемой воды Gв=0.84102=85,7 кг/с;
• температура воды на входе tв1=136 оС;
• давление греющего пара Р=0,52 МПа;
• температура насыщения греющего пара tн=153 оС;
• температурный напор подогревателя t=2 оС
• скрытая теплота парообразования r=2102 кДж/кг;
• средняя теплоемкость воды ср=4,19 кДж/кг оС;
• внутренний диаметр труб dвн=0,018 м;
• толщина труб =0,001м;
• теплопроводность латуни ст=85 Вт/м К;
• расстояние между перегородками H=1 м;
• скорость воды с=2 м/с;
• цена тонны условного топлива Цту.т.=60 $/т у.т.;
• удельная стоимость поверхности подогревателя kF=220 $/м2;
• коэффициенты ценности теплоты отборов j+1=0,4 и j=0,267;
• число часов использования установленной мощности hисп=6000 ч;
• КПД котла ка=0,92;
• КПД теплового потока тп=0,98.

оооФизические свойства воды при tвf.

322Физические свойства пленки конденсата при tн. 3222ооо2нтр4.Определение коэффициентов ценности теплоты.Расчет коэффициентов изменения мощности.Коэффициенты ценности теплоты отборов рассчитаем по формуле:Анализ технических решений с помощью КЦТ отборов.

1. Уменьшение температурного напора в ПВД 6 на 1 оС.

1. Установка охладителя перегретого пара.

1. Установка дренажного насоса на ПНД 2.

1. Установка расширителя.

1. Увеличение потерь давления в трубопроводе отбора к ПНД 4 в 2 раза.

ооо

1. У становка охладителя дренажа на ПВД 6.

5.Расчет технико-экономических показателей.6.Выбор вспомогательного оборудования турбоустановки.

1. Питательные насосы выбираем на подачу питательной воды при максимальной мощности установки с запасом 5 %:

пнпв

1. Конденсатные насосы выбираем по максимальному расходу пара в конденсатор с запасом:

кнк

1. Дренажные насосы выбираем без резерва ( резерв – каскадный слив ) типа КС-32-150 ( ПНД 6 ).
2. Подогреватели низкого давления выбираем типа ПН-200-16-7 I в количестве 4 штук.
3. Подогреватели высокого давления в количестве трех штук типа ПВ-425-230-35-I.
4. Деаэраторы выбираем с деаэраторной колонкой типа ДП-500М2 и деаэраторным баком типа БД-65-1.

Заключение.

о2Литература. 2

Как работает тепловой пункт с элеваторным узлом смешения

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

Как происходит смешение

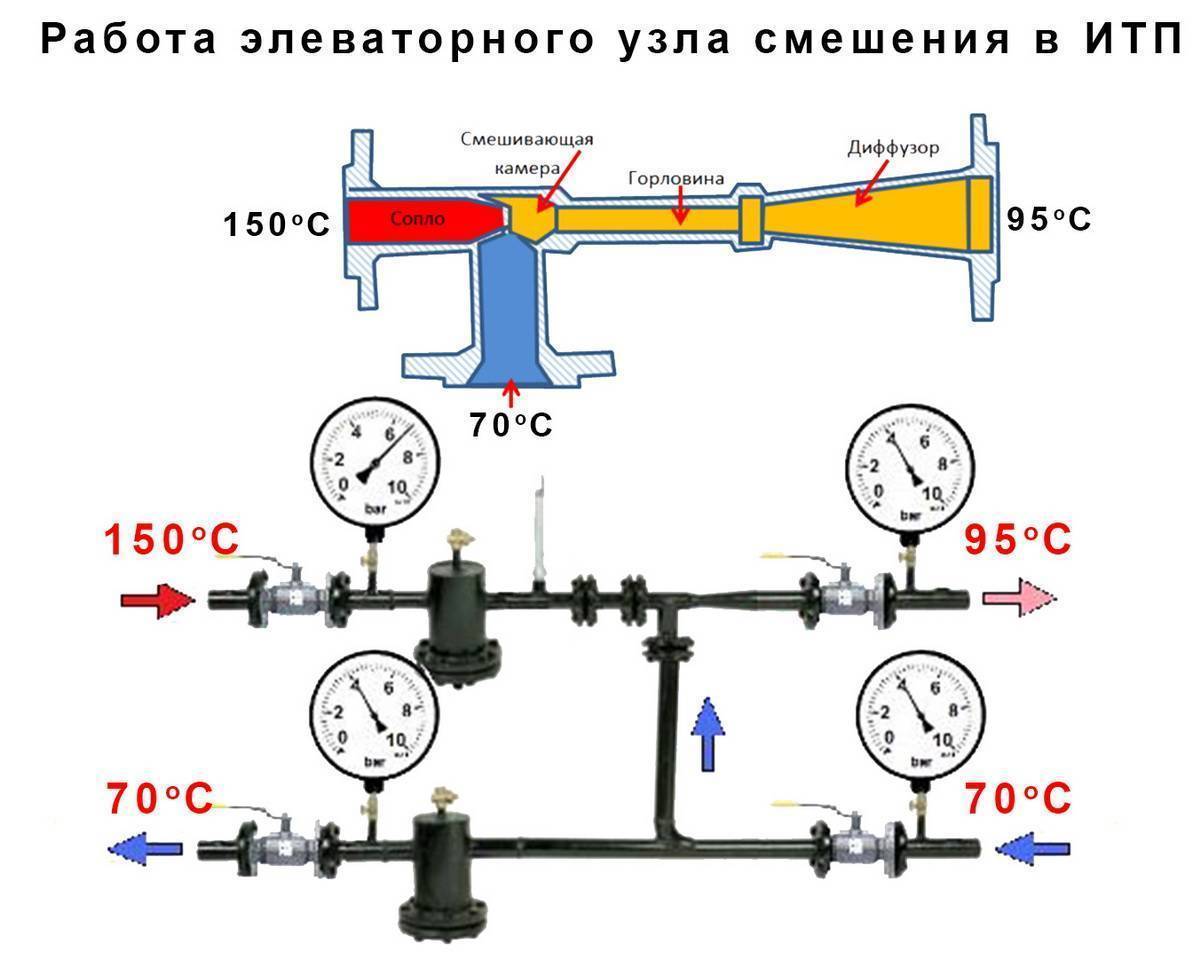

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

Насос питательный для парового котла устройство прибора

Каждый насос для отопительного котла выполняет свои задачи в отопительной системе замкнутого типа. Главный элемент такого насоса – ротор, от которого напрямую зависит эффективность работы агрегата. При работе насоса ротор вращается внутри статора, который неподвижно крепиться на прочном основании. Некоторые модели оборудуются керамическим статором, что защищает ротор от попадания на него известняка.

Края ротора оснащаются лопастями, вращение которых выталкивает теплоноситель далее по трубам. В большинстве своем насосы для котлов оборудуются одним ротором, однако попадаются модели с несколькими рабочими элементами. Ротор приводится в движение посредством электрического двигателя. Моторы большинства моделей насосов отличаются высокой мощностью и длительным рабочим ресурсом. Все элементы насос помещены в прочный корпус из алюминия или нержавеющей стали.

Требования к обустройству и эксплуатации

1. Для обеспечения нормальной циркуляции монтаж котла выполняется в самом низком месте магистрали, а расширительного бачка – в наивысшей точке.
2. Оптимальное место для размещения расширительного бачка – чердачное помещение. В холодное период года емкость и подающий стояк в пределах неотапливаемого чердака надо утеплять.
3. Прокладка магистрали выполняется с минимальным числом поворотов, соединительных и фасонных деталей.
4. В гравитационной отопительной системе вода циркулирует медленно (0,1-0,3 м/с), поэтому и нагрев должен происходить постепенно. Нельзя допускать кипения – это ускоряет износ радиаторов и труб.
5. Если зимой отопительная система не используется, то жидкость необходимо слить – эта мера сохранит целыми трубы, радиаторы и котел.
6. Уровень теплоносителя в расширительном баке необходимо контролировать и периодически восполнять. В противном случае в магистрали возникнуть воздушные пробки, снижающие эффективность работы радиаторов.
7. Вода – оптимальный теплоноситель. Антифриз токсичен, его не рекомендуется использовать в системах, имеющих свободный контакт с атмосферой. Его использование целесообразно, если нет возможности сливать теплоноситель в неотапливаемый период.

Особое внимание уделяется расчету сечения и уклону трубопровода. Нормы проектирования регламентированы СНиП за номером 2.04.01-85. В контурах с гравитационным движением теплоносителя размер сечения трубы больше, чем в насосных схемах, но общая протяженность трубопровода меньше почти в два раза

Уклон горизонтальных участков системы, равный 2 – 3 мм на погонный метр, устраивают только при монтаже теплоснабжения с естественным движением теплоносителя

В контурах с гравитационным движением теплоносителя размер сечения трубы больше, чем в насосных схемах, но общая протяженность трубопровода меньше почти в два раза. Уклон горизонтальных участков системы, равный 2 – 3 мм на погонный метр, устраивают только при монтаже теплоснабжения с естественным движением теплоносителя.

Несоблюдение уклона при устройстве систем с естественным перемещением теплоносителя приводит к завоздушиванию труб и недостаточному прогреву радиаторов, отдаленных от котла. В результате теплоэффективнось снижается

Недостатки закрытой системы отопления

Хоть система отопления закрытого типа – это очень популярная схема, но и она обладает несколькими недостатками. Заметим, что основной недостаток касается больших систем, ведь именно их нужно оснащать объемными расширительными баками. А все дело в том, что среднее заполнение мембранного бака жидкостью – всего-то 30-60%, при этом меньший показатель относится как раз таки к большим бакам.

Закрытая система отопления должна иметь большой расширительный бак

Когда схема отопления закрытого типа больших размеров используется, ее объем измеряется в тысячах литров, что вызывает необходимость в огромных расширительных баках. Обычно их размещают на специальных установках, которые поддерживают давление в диапазонах, строго допустимых. Такие установки достаточно просты – это безнапорный бак и узел регулирования давления, который работает при помощи насосов.

Управление подпиткой

В небольшой по объёму отопительной системе перепады уровня давления, а также снижение общего количества теплового носителя, как правило, можно компенсировать посредством мембранных баков.

Именно по этой причине добавление жидкости в систему – явление относительно редкое.

Упрощение конструкции предполагает ручное включение насосного оборудования, а также открытие и закрытие линии подпитки. В этом случае контроль уровня давления должен быть систематическим.

Управляемое отопление является более сложным, но максимально эффективным. Именно в автоматическом режиме предполагается прямой отказ от работы по принципу «прямое действие». Отпадает необходимость осуществлять регулирование работы источника всей вырабатываемой тепловой энергии, добавлять или убавлять используемые ресурсы. Такой вариант базируется на применении управляющего модуля.

Таким образом, автоматический режим управления основан на подборе максимально комфортного температурного режима и является более удобным, а также позволяет заметно экономить расход энергоносителей.

Итальянская марка отопительных котлов «Беретта» заслужила популярность в нашей стране. Газовый котел Беретта — виды оборудования и обзор популярных моделей.

Как рассчитать теплопотери дома и для чего это нужно, вы узнаете тут .

Как заливать воду снизу?

Обратимся к самой нижней точке нашей системы отопления. В этой точке должен быть кран для слива воды из системы. Если этот кран будет не в самой нижней точке, мы не сможем спустить воду полностью и что-то обязательно останется. Так что скорее всего эта точка будет даже ниже котла. Вот примерно там же, рядом, в непосредственной близости от этого крана, должен быть патрубок для заливки отопления. На конце этого патрубка находится обратный клапан. Он пускает воду внутрь системы, но не выпускает наружу. Нам осталось присоединить к этому клапану выход водопровода с краном. Открывая кран, вода из водопровода устремляется в систему. Давление, развиваемое водопроводом должно быть больше или равно максимально допустимому давлению в нашей системе отопления. Для двухэтажного дома с котлом в подвале, одной — полутора атмосферы бывает достаточно.

Впускной узел системы отопления (вер.1)

Это первая версия узла. Много временных деталей. Для соединения с водопроводом используется гибкая подводка в виде садового шланга. Настало время, когда я подумал, что этот узел может быть причиной сильного затопления.

Узел впускного клапана

Это последняя версия узла. Здесь все сделано прочно и по уму. Стальных деталей нет вообще, гибкая подводка заменена на стационарную.

Принцип заливки отопления снизу в том, что у нас не образуется воздушной подушки под слоем воды. У нас весь воздух скапливается в самой верхней точке системы, и мы его подпираем водой. Ну и в радиаторах, конечно, ибо как я уже говорил, каждый радиатор представляет собой ловушку воздуха.

Стратегия № 1 (быстрая)

Мы можем сразу открыть кран Маевского в самой верхней точке. Можем открутить (открыть) все клапаны! Только под каждым открученным клапаном нужно поставить широкое корытце, в которое будет вода сливаться, когда система заполнится. Отверстие в клапане очень маленькое. Миллиметр всего, поэтому много воды не натечет. Особенно если быстро бегать по дому с отверткой.

Короче, клапаны открутили, водопроводный кран тихонько (но не слишком уж тихонько) открыли и система начала наполняться. Дальше у нас есть целый спектр вариантов. Мы можем открыть воду несильно, подойти к тому радиатору, который должен наполниться первым, и ждать у него, пока из клапана потечет вода. Потекла? Закручиваем и перебегаем к следующему клапану. Так постепенно обегаем все клапаны и закручиваем их. После этого система считается залитой и ее можно включать. Если дом не слишком большой, то можно залить всю систему за полчаса. Да здравствуют современные схемы систем отопления! Но исполнять эту стратегию лучше, все же с помощником, который разбирается в вопросе и ничего не испортит (жена не подойдет). Дело в том, что вполне может оказаться, что вода поступает в систему слишком быстро и вы либо не успеваете закрутить все клапана, либо давление слишком сильно вырастет. Тогда вам захочется перекрыть поступление воды. Для этого должен быть кто-то, кто быстро и без дополнительных вопросов это сделает и спасет все мероприятие.

Стратегия №2 (долгая)

У нас нет такого количества широких емкостей, чтобы поставить их под каждым клапаном. Тогда мы не откручиваем клапаны. Заливаем воду до тех пор, пока давление по нашему манометру не поднимется до максимума (обычно это 1.5 атмосферы). После этого мы идем к первому клапану с кружкой и отверткой и спускаем весь воздух. Давление опустится. Мы идем вниз и опять поддаем давление до максимума. И так повторяем, пока из нашего клапана не польется вода. После этого идем к следующему клапану и все повторяем. С такой стратегией можно залить воду за 2 часа. Но не пролить при этом ни капли! И работать, кстати, одному.

Хорошей идеей будет поставить к водопроводному крану жену и сказать, чтобы поддерживала давление. То есть, чтобы стрелка была «вот здесь». Моя жена с этим делом отлично справляется. Ей даже нравится, кажется.

Стратегия №3 (промежуточная)

Лично в моей системе отопления присутствует накопительный котел. В нем довольно много воды. Литров 60. И панельные радиаторы. В них помещается очень мало воды. И трубы у меня тонкие. То есть, основная вода у меня в котле. На выходе котла у меня стоит циркуляционный насос. На насосе находится клапан для спуска воздуха. Я откручиваю этот клапан и заливаю весь котел. Как только из мотора (из его клапана) потекла вода, я начинаю действовать по стратегии №2. И заливаю свою систему где-то за час-полтора.
