Электрокотел для отопления: как установить в частном доме

Виды электрокотлов по способу нагрева

Сразу оговоримся: нет идеальных нагревательных элементов. Каждая конструкция имеет слабые и сильные стороны. Коэффициент полезного действия различается не более, чем на 10%, и составляет величину 85–95%.

Тепловые электрические нагреватели (ТЭН)

Это классика жанра: такие устройства применяются более 100 лет (их называли «Титанами»).

Для нормальной работы требуется бойлер-теплообменник, он может быть достаточно компактным. Внутри располагаются ТЭНы, в зависимости от конструкции, их может быть несколько. Например, для экспресс-нагрева включается весь блок, а для поддержания температуры используется один нагреватель.

Котлы могут быть оснащены циркуляционным насосом и расширительным бачком. Часто системы с ТЭНами применяются в комплексных решениях. Например, в универсальных котлах на дровах и электричестве.

Преимущества: Простота использования и обслуживания, относительная электробезопасность, не требуется специальный теплоноситель. Ценовая категория — средняя.

Недостатки: Нагревательный элемент быстро покрывается кальциевыми наростами, которые необходимо чистить. Не самый высокий КПД.

Электродные системы (их еще называют ионными)

Принцип работы достаточно примитивный, эффективность самая высокая. Если вы когда-нибудь делали своими руками кипятильник из двух лезвий, понять механизм нагрева будет несложно.

Между электродами возникает ионизация, частицы молекул при перемещении выделяют большое количество тепловой энергии. Вода одновременно является электрическим проводником и теплоносителем. Для обеспечения процесса, жидкость должна содержать большое количество солей. Использование обычной воды невозможно. Если электропроводность теплоносителя снижается, резко падает КПД электрокотла.

Преимущества: Самый высокий КПД (при условии заправки системы специальной жидкостью). Низкая стоимость оборудования и компактные размеры. Практически нулевая инертность: весь объем воды вокруг электронов нагревается сразу после включения. Плавная регулировка мощности, нет зависимости от скачков напряжения.

Недостатки: Высокая опасность поражения электротоком, который протекает непосредственно через воду. Схема подключения электродного котла требует неукоснительного соблюдения мер безопасности. Электроды изнашиваются достаточно быстро. Требуется специальный теплоноситель, соответственно использование в качестве источника горячей воды в кране невозможно.

Индукционные системы нагрева

Работает по такому же принципу, как индукторные варочные панели. Генератор высокой частоты формирует в первичной катушке переменное магнитное поле. Оно в свою очередь возбуждает вихревые токи в стальной трубе, через которую протекает вода. Труба сильно нагревается, передавая тепло в жидкость.

Площадь контакта теплоносителя и нагревателя достаточно большая. Потери сведены к минимуму. А благодаря малому (относительно) энергопотреблению, такие котлы имеют самую низкую стоимость тепловой калории.

Преимущества: Полная универсальность, легко интегрируются в действующую систему отопления

Простой монтаж, требуются лишь элементарные меры предосторожности: это самый безопасный котел. Долговечность, простота обслуживания

Недостатки: Высокая стоимость, сложная схема автоматики управления (не для пользователя, для ремонтной мастерской).

Типы электрических котлов и их особенности

Достоинства электрокотлов:

1. Высокая пожарная безопасность. Важный параметр, особенно, когда ставиться задача установки котла в деревянном доме.
2. Простой монтаж и минимальные расходы на установку.
3. Широкая модельная линейка. Есть возможность подобрать аппарат, который будет стоит чуть больше конвектора. Все зависит от функциональных возможностей оборудования.
4. Оптимальные габариты. В небольшой по размерам корпус производители умудряются вместить не только нагревательный блок, но и циркуляционный насос, блок управления и контроля, расширительный бак, систему очистки.
5. Пользоваться электрокотлами просто. Надо нажать всего на две или три кнопки.
6. Прибор работает бесшумно.
7. Высокий коэффициент полезного действия.
8. Не нужно разрешение государственных органов, чтобы провести установку.

Недостатки электрокотлов:

1. Полная зависимость от электроэнергии. Если электропитание в доме отсутствует, то котел работать не будет.
2. Заливаемая в систему вода должна быть очень чистой. Примеси под действием высоких температур отложатся на нагревательном элементе, КПД которого сразу упадет. Это приведет к перерасходу электричества.
3. В системах отопления, где используется электрокотел, нужно устанавливать биметаллические или алюминиевые радиаторы. Стальные и чугунные не подойдут. С последними возможен перерасход топлива.
4. Если мощность котла больше 9,0 КВт, то подключать его надо будет к трехфазному контуру с напряжением 380 вольт.

Производители сегодня предлагают три разновидности электрических котлов:

• с ТЭНами;
• с электродами;
• индукционного типа.

Электрокотлы с ТЭНами

Самые простые и дешевые модели. При этом нагревательных элементов внутри может быть как несколько, так и один. Включаться они могут все вместе или каждый по отдельности последовательно.

Электрокотлы с ТЭНами – одни из надежных аппаратов, недорогих, с простой конструкцией, что повышает такой показатель, как ремонтопригодность. Из недостатков – устройства этого типа слишком инертны – медленно нагреваются после запуска. Но отзывы о приборах хорошие.

Электрокотлы с ТЭНами

Электродные

Нередко их называют ионными. Такое название электрокотлы получили за счет того, что в качестве нагревательного элемента здесь используют электроды, которые ионизируют молекулы воды, заставляя их перемещаться.

В тех приборах, которые работают от напряжения 220В, устанавливается один электрод. Это стальной стержень. В качестве второго используется металлический корпус самого котла. В технике, работающей от 380В, устанавливается три электрода.

Преимущества ионных моделей:

• высокая скорость нагрева теплоносителя;
• хорошо выдерживают перепады напряжения сети;
• стопроцентная безопасность – без воды они просто не работают;
• приборы компактные.

Недостатки:

• требуется периодическая замена электродов;
• особые требования к чистоте теплоносителя;
• обязателен контур заземления;
• нагревает воду до температуры +75 ℃;
• не совместимость с радиаторами из чугуна и стали.

Электроды для электрокотла на 380В

Индукционные

Это современное альтернативное решение, которое дало возможность использовать электрокотлы десятилетиями без ремонта и профилактики. Плюс – высокая эффективность конструкции. Все дело в том, что нагревательный элемент не контактирует с водой.

Преимущества:

• большая экономия потребляемой энергии – до 30 %;
• внутри не появляется накипь, отсюда никаких серьезных требований к теплоносителю;
• быстрый нагрев.

Минусы тоже есть:

• тяжелые;
• шумно работают;
• цена выше остальных моделей;
• отдельно приобретаются циркуляционный насос, расширительный бак, другие узлы и блоки.

Индукционный электрокотел

Трубы для электрических котлов

Вопрос выбора труб для отопления достаточно важен и всегда требует массы усилий. Впрочем, установка электрического котла в частном доме особых требований к трубам не предъявляет – вполне можно использовать те же металлические, пластиковые и металлопластиковые трубы, которые используются для обустройства любых отопительных систем.

Нюансы возникают только при использовании полипропиленовых труб:

Монтаж электрического котла отопления своими руками возможен только при использовании труб, армированных алюминиевой фольгой – данный материал компенсирует температурное расширение трубы при нагреве и снизит его в несколько раз

Очень важно, чтобы подключение электрокотла к системе отопления выполнялось специалистом.
Длинные прямые отрезки трубопровода нужно обязательно оборудовать компенсаторами. Подойдут компенсаторы любого типа – П-образные, кольцевые и сильфонные

Данные элементы предотвратят изгиб труб при прохождении через них разогретого теплоносителя.
Крепить прямые участки трубопровода можно только подвижными креплениями, например, скользящими хомутами.
При прокладке труб в стенах штробы нужно делать с небольшим запасом – это позволит предотвратить разрушение заделки штроб при расширении трубопровода.

Разновидности электрокотлов, их достоинства и недостатки

Востребованность котлов отопления на электричестве дала толчок к разработке новых типов, которые кардинально отличаются между собой по принципу действия.

ТЭНовые

Первая разновидность электрокотла. Нагрев теплоносителя выполняется одним или несколькими ТЭНами. ТЭН состоит из следующих элементов:

• Внешняя оболочка: сталь, титан, сплавы на основе меди или алюминия;
• Внутренний элемент нагрева – нихромовая проволока.
• Диэлектрик (керамические гранулы или кварцевый песок) – отделяет спираль от оболочки.

Устройство очень быстро выходит на номинальную мощность, нагрев теплоносителя осуществляется уже через 10-15 мин. Перемещение теплоносителя по системе осуществляется в принудительном порядке при помощи циркуляционных насосов. Большинство моделей мощностью до 12 кВт выполнены в настенном варианте от бытовой однофазной электросети. Более мощные устройства имеют напольный монтаж и требуют трёхфазного электроснабжения.

Преимущества. Нагревательные элементы ТЭНа не имеют непосредственного контакта с теплоносителем. Они отделены от него толстым слоем диэлектрика и прочной внешней оболочкой. Это минимизирует вероятность короткого замыкания. Современные модели имеют многоступенчатую систему безопасности, защищающую оборудование от перегрева и утечки теплоносителя.

Недостатки. По аналогии с кипятильником на ТЭНах в результате работы образуется накипь, существенно снижающая эффективность нагрева. Чтобы снизить интенсивность образования налета используется дистиллированная вода или специальный антифриз.

Электродные

Принцип действия электродного (ионизационного) котла следующий. В ионизационную камеру выведены два электрода, создающие разность потенциалов. В роли теплоносителя используется электролит с высоким содержанием солевых примесей. Именно в связке с таким теплоносителем и нужно делать подключения электрокотла к отоплению. Имея высокое сопротивление, теплоноситель быстро нагревается под воздействием электрического тока. Для выхода котла на номинальную мощность необходимо всего несколько минут. Перемещение теплоносителя может осуществляться только принудительно, посредством циркуляционного насоса.

Преимущества. Высокая степень автоматизации, используя внешние датчики, можно контролировать не только температуру теплоносителя, но и воздуха в обогреваемом помещении. Высокая надежность, одно из ключевых преимуществ ионизационных котлов. Они имеют минимальное количество деталей, которые, практически, не ломаются. При утечки теплоносителя исчезает электропроводная среда и устройство просто отключается. Такие котлы рекомендуется устанавливать в местности с нестабильным электрическим напряжением, так как они способны успешно функционировать даже при 180В.

Недостатки. Высокая стоимость теплоносителя и необходимость его тщательной подготовки, желательно, перед каждым отопительным сезоном.

Как запустить электрокотел для отопления?

Перед тем как запустить котел, необходимо полностью проверить все соединения, электропроводку и заполнить систему водой.

Для более эффективной работы системы , в нее можно подключить циркуляционный насос. Его задачей будет перегон теплоносителя, благодаря чему тот будет равномернее прогреваться.

В случае когда система делается с естественной циркуляцией, более удачным вариантом будет от выхода к обратке сделать небольшой уклон, для того чтобы к котлу быстрей возвращалась остывшая вода.

В случае обнаружения в проводке порванных или пережатых проводов, их немедленно заменить и хорошо заизолировать. Игнорировать данные дефекты нельзя игнорировать, из-за того что в трехфазной системе довольно большая сила тока.

Подготовка – это очистка устройства от пыли и грязи. Также при первом запуске и при дальнейшей эксплуатации необходимо не допускать скачки напряжения. Чтобы этого избежать, нужно установить УЗО.

Вначале система заполняется водой таким образом, чтобы в ней не осталось воздушных пробок. Обычно радиаторы оснащены специальными краниками, служащими для этой целей. Далее необходимо просто включить котел в электросеть и подождать его прогрева.

Отопление дома при помощи электричества — наиболее технологичный вариант. Электрическая энергия без потерь преобразуется в тепловую, удобно и дешево транспортируется.

Какой твердотопливный котел купить

Первое, с чем должен определиться будущий владелец твердотопливной котельной установки — тип используемого топлива. Именно это и определяет вид агрегата: будет ли он угольным, дровяным или работать на пеллетах. Также на рынке широко распространены универсальные твердотопливные теплогенераторы, которые могут использовать все вышеперечисленные типы топлива.

Вторым по значимости критерием выбора является мощность. Для грамотного подбора оборудования по этому параметру следует обращаться к профессионалам. При предварительном самостоятельном расчете необходимой мощности можно руководствоваться следующей формулой:

P = S x H x ∆K,

где: Р — мощность котлоагрегата;

S — площадь отапливаемого помещения;

Н — высота потолков;

∆K — коэффициент теплоизоляции постройки.

Котельные установки на твердом топливе могут использоваться только для отопления (одноконтурные) или для обогрева и горячего водоснабжения дома (двухконтурные).

Кроме этого, при выборе твердотопливного котла следует обращать внимание на конструкцию и полезный объем топочной камеры и способ ее загрузки (верхний или фронтальный), материал теплообменника. В продаже присутствуют энергонезависимые котлоагрегаты, и установки, для работы которых необходимо подключение к линии электроснабжения. Первые менее надежны, но могут использоваться для отопления и создания ГВС при перебоях с поставками электроэнергии

Энергозависимые модели оснащаются более сложной автоматикой, которая обеспечивает максимальную безопасность и эффективность работы котла

Первые менее надежны, но могут использоваться для отопления и создания ГВС при перебоях с поставками электроэнергии. Энергозависимые модели оснащаются более сложной автоматикой, которая обеспечивает максимальную безопасность и эффективность работы котла

В продаже присутствуют энергонезависимые котлоагрегаты, и установки, для работы которых необходимо подключение к линии электроснабжения. Первые менее надежны, но могут использоваться для отопления и создания ГВС при перебоях с поставками электроэнергии. Энергозависимые модели оснащаются более сложной автоматикой, которая обеспечивает максимальную безопасность и эффективность работы котла.

Отдельно следует упомянуть твердотопливные котлы длительного горения, которые оснащаются функцией дожига отработанных газов (пиролизом). Пиролизные модели имеют более высокий КПД при меньшем расходе топлива, что сделало их такими популярными среди потребителей.

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

Схема электрической системы отопления двухэтажного дома

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

• Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
• Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
• На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
• Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
• После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

Требования к подаче питания

Номинальная мощность электрических котлов для частного дома колеблется в диапазоне от 1,5 до 36 кВт.

Такая потребляемая нагрузка на электросеть требует выделенной линии для подключения преобразователя.

Питающие кабели к нему прокладываются непосредственно от прибора учета (электросчетчика). Для аварийного или планового отсекания генератора используют автоматические выключатели, которые параллельно выполняют функцию предохранителя при коротком замыкании.

Допускается подключение к однофазной сети моделей с мощностью до 9 кВт включительно, более мощное по отбору оборудование работает на трех фазах.

Обратите внимание: котел обязательно подключается к электрической сети с заземлением

Собираем электрокотел своими руками

Если вы собираетесь сделать электрокотел своими руками, чертежи и принципы работы вы найдете в нашем обзоре. Перед сборкой следует удостовериться в наличии необходимых инструментов и оборудования. Для начала разберемся в принципах работы электродных котлов – ничего сложного в них нет, технология простая и проверенная.

Принцип работы ТЭНового котла довольно прост, ТЭН нагревает воду которая соприкасается с ним напрямую.

В классических электрических котлах нагрев теплоносителя осуществляется с помощью ТЭНов с терморегулятором или без. Нагревательные элементы обладают некоторой медлительностью – от включения до выхода на рабочий режим проходит много времени. К тому же, они небезопасны, так как по их вине нередко происходят пожары. В стандартных котлах ТЭНы располагаются внутри трубы небольшого диаметра, по которой проходит теплоноситель – он разогревается и нагревает отопительную систему.

Также в конструкции ТЭНовых котлов присутствуют температурные датчики, определяющие степень нагрева теплоносителя – по ним выполняется регулировки. Возможен и другой способ контроля, по воздушному температурному датчику. Подсоединяются оба вида датчиков к внешним системам автоматики, отвечающим за пуск и остановку оборудования.

Описание принципа работы

Принцип работы электродных котлов другой:

Электродные котлы нагревают воду за счет ионов, образовавшихся в воде в результате подачи на электроды переменного тока.

• Вместо ТЭНов в трубе располагаются один или три электрода (для однофазных или трехфазных котлов);
• При подаче электроэнергии в трубе начинается ионный обмен;
• Теплоноситель разогревается и передает тепло в трубы и радиаторы.

Многим из читателей знаком армейский кипятильник, состоящий из двух лезвий для бритья и двух проводов. Он быстро согревает воду, после чего она используется для заварки чая и прочих пищевых нужд. Но этот кипятильник потребляет огромное количество электроэнергии – его эксплуатация часто приводит к срабатыванию УЗО в щитке. Аналогичный принцип используется в электродных котлах.

Для того чтобы электродный котел работал более эффективно, в теплоноситель добавляют соль, соду или специальные присадки. Они увеличивают электропроводность воды и улучшают прогрев системы.

Сборка электродного котла

Схема простого электродного котла для систем отопления.

Теперь мы попробуем собрать электрокотел для отопления дома своими руками. При указанных размерах используемой трубы мы получим устройство, мощность которого составит около 4-5 кВт – этого хватит для обогрева помещений площадью до 40-50 кв. м. Берем трубу и приступаем к ее осмотру – она должна быть целой, без трещин и следов ржавчины. При наличии ржавчины ее следует удалить мелкой наждачной бумагой.

Привариваем к трубе два болта – к ним будут подключаться ноль и заземление. Таким образом, корпус трубы станет у нас наружным электродом. Далее ввариваем входные и выходные патрубки – они послужат для подключения к отопительной системе. Входной патрубок располагается снизу, а выходной патрубок выводим сверху. Верхнюю крышку можно приварить, а можно выполнить в трубе внутреннюю резьбу и сделать крышку съемной.

Съемная верхняя крышка обеспечит удобство проведения технического обслуживания котла – вполне вероятно, что в будущем его придется прочищать от накопившихся солей и шлаков. Если неохота связываться со съемными крышками, то вы можете их приварить.

При сборке электродного котла будьте внимательны, не допустите соприкосновения электродов между собой.

Самое сложное – сделать нижнюю крышку и вставить в нее электрод. Мы рекомендуем делать крышку съемной, чтобы электрод можно было легко вытащить и поменять. Внутренний электрод не должен соприкасаться с внутренними стенами и самой крышкой. Для создания изоляции следует воспользоваться готовыми изоляторами из стеклотекстолита или фторопласта. Процедура может показаться трудоемкой, но если у сборщика есть «прямые руки», то он справится с данной задачей.

Обе крышки, верхнюю и нижнюю, следует герметизировать резиновыми прокладками. Длина внутреннего электрода должна быть такой, чтобы он не касался противоположной стенки (она же верхняя крышка).

Последовательность работ

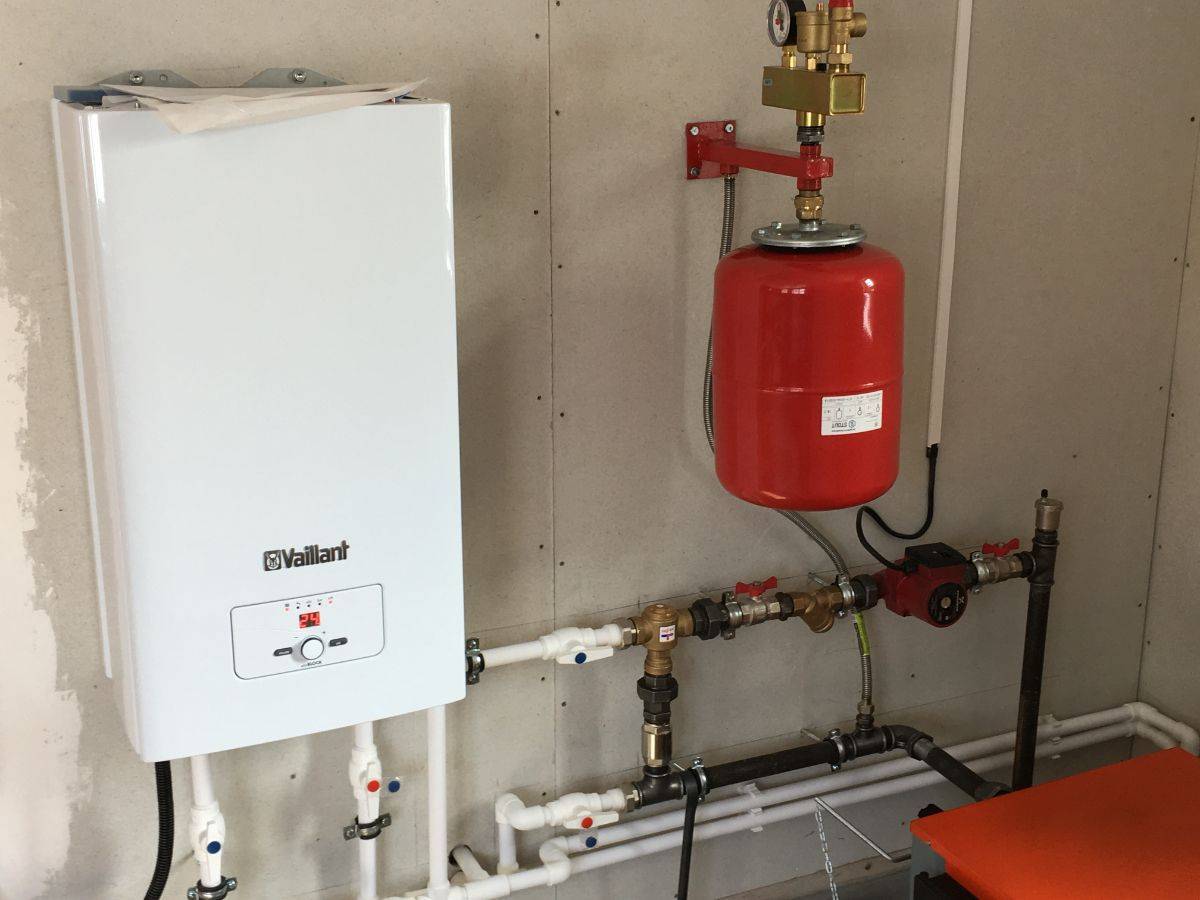

Начинается все с монтажа электрического котла. Его монтируют или на стену (настенная модель), или на пол (напольная). Далее по следующей схеме:

1. К патрубкам подсоединяются трубы системы отопления.
2. В последние включаются требуемые дополнительные элементы сети: расширительный бак, циркуляционный насос, датчики температуры, давления и прочие.

Нет никакой разницы, что надо делать в первую очередь: отопительную сеть или монтаж котла. Главное – правильно выбрать место установки котлоагрегата. Оно должно быть удобным для обслуживания оборудования.

Схема обвязки системы с естественной циркуляцией

Здесь насос отсутствует. Такие котлы чаще используют в отопительных сетях с естественным движением теплоносителя. Когда горячая вода нагревается, по законам физики она стремиться вверх. Проходит по верхнему участку обвязки, спускается вниз к радиаторам отопления, потому что ее подпирает холодная вода, движущаяся по обратному участку.

Здесь теплоноситель отдает тепло в помещения, остывая. Отсюда он попадает в обратку и, протекая по трубам, перемещается обратно в электрический котел. Цикл повторяется заново.

Весь процесс движения теплоносителя происходит под действием физических законов нагрева жидкостей. Удобный и эффективный вариант для небольших домов. Плюс – он частично энергонезависимый. То есть кроме самого электрического котла в системе нет других электрических приборов.

Но в такой системе обвязке необходимо учитывать место расположения расширительного бака. Его обычно устанавливают на трубном участке подачи теплоносителя в самом высоком месте системы отопления. Все дело в воздухе, попадающем с водой. Если его не удалить, может образоваться пробка, которая сведен на нет всю работу отопления.

Воздух с теплоносителем движется вверх, попадая в расширительный бак. Последний является прибором открытого типа. У него полная связь с атмосферным воздухом, позволяющая выводить воздушные пробки.

Обратите внимание на картинку ниже. В ней четко видно, где расположен расширительный бак

Это самое высокое место.

Схема обвязки котла с естественной циркуляцией воды

Еще момент – участок подачи теплоносителя. Он должен располагаться под уклоном. Это никак не влияет на схему обвязки электрокотла, но это важный нюанс монтажа отопления с естественной циркуляцией теплоносителя.

Обвязка с принудительной циркуляцией

Насос принудительно перекачивает воду, создавая внутри системы небольшое давление. Устанавливают этот прибор с одной целью – равномерно распределить теплоноситель по радиаторам. Используют принудительную циркуляцию не во всех схемах отопления.

Если дом небольшой, то можно установить схему “Ленинградка” (ее еще называют однотрубной), в которой сеть подачи и обратки монтируются параллельно друг друга и рядом. В них же врезаются радиаторы – только в сеть подачи теплоносителя, последовательно.

Другой вариант носит название двухтрубка. Это когда трубы прокладываются так же, но врезка радиаторов происходит сразу в два потока: подачу и обратку. Одним патрубком батарея подключается к участку подачи, другим к обратке. На фото ниже два варианта хорошо видны.

Схемы систем отопления

Обе схемы являются закрытыми. В них устанавливается герметично закрытый расширительный бак. Через него воздух выводить нельзя. Поэтому бак можно устанавливать в любом месте системы отопления. Чаще это труба обратки рядом с электрическим котлом. Здесь же монтируется и циркуляционный насос, если его нет в конструкции котлоагрегата.

Получается так, что обвязка – это две трубы, которые подсоединяются к патрубкам котла. Если используется отопление с естественной циркуляцией воды внутри, то к верхнему участку подключается через патрубок расширительный бак. Если с принудительной, то дополнительно монтируется циркуляционный насос на обратный контур. Когда же насос уже присутствует в электрическом котле, то кроме расширительного бака никакие другие приборы не устанавливаются.

Единственное, что всегда присутствует в обвязке, это два обязательных элемента:

1. Питающий патрубок с шаровым краном на конце. Его врезают в обратку через тройник и подключают к водопроводной сети. Назначение – заполнять систему отопления водой. Сюда можно дополнительно смонтировать фильтр грубой очистки, что обычно и делают.
2. Патрубок для слива теплоносителя из отопления. Он снабжен шаровым краном и подключен к канализации дома. Назначение – слив воды для освобождения отопительной сети от теплоносителя для проведения ремонта или демонтажа.

Преимущества электрокотла

Чем же так хорош электрокотел и за что его выделяют среди других вариантов? Ну, для начала стоит выделить хотя бы самые простые вещи, вроде небольших габаритов, экологичность и почти полное отсутствие шума при работе. То есть, такой котел Вы легко можете установить на своей кухне, на озадачивая себя вопросом, надо ли искать отдельное помещение под котельную.

Именно благодаря малым габаритам и весу электрокотел легко транспортировать и устанавливать.

Правда, есть один сильный нюанс – использовать электричество для отопления дома – достаточно затратное дело, поэтому взвесьте все «за» и «против», прежде чем отправляться за покупкой.

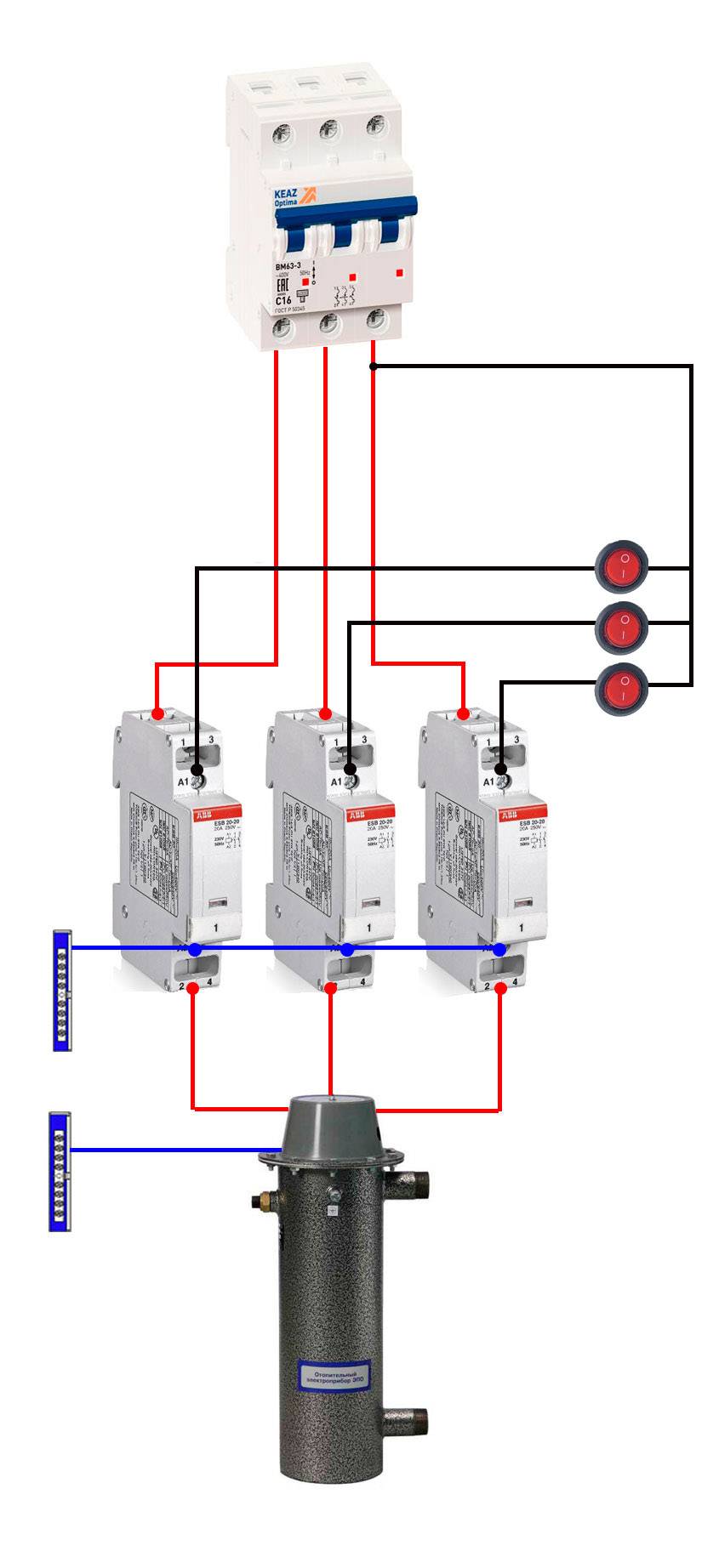

Простая регулировка мощности электрического отопления

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

по отдельности 2квт – 3квт – 4квт

вместе 2квт+3квт+4квт

раздельно 2квт+3квт

раздельно 2квт+4квт

раздельно 3квт+4квт

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.
