Схемы водяного отопления из полипропилена для частного дома
Энергонезависимую или напорную, одно- или двухтрубную схему выбирают исходя из соображений экономичности и комфорта. Традиционно частные дома оборудуют горизонтальной разводкой с независимыми поэтажными контурами. Система отопления небольших домов с естественной циркуляцией представляет цепочку последовательного соединения радиаторов. Эффективное теплоснабжение дома большой площади осуществляют двухтрубной разводкой с принудительным движением теплоносителя.
Качественный монтаж и обвязка оборудования невозможны без расчета пропускной способности и определения диаметра труб на каждом участке. Совпадение расчетных и фактических расходов снизит тепловые потери, обеспечит стабильную, надежную и бесшумную работу системы.
Преимущества пластиковых труб
Как правило, для обустройства отопления применяются армированные полипропиленовые или металлопластиковые конструкции. Продукция из ПВХ для решения этих задач использовалась довольно редко.
Поливинилхлоридные каналы начали производить еще в середине двадцатого столетия. Их применяли преимущественно для использования в аэрокосмическом секторе. Использование их для решения бытовых задач было ограничено обустройством канализационных и водопроводных безнапорных систем. Данное ограничение было связано с тем, что материал изготовления данной продукции выдерживал температуру лишь в пределах шестидесяти градусов.
Но спустя немного времени была разработана новая разновидность поливинилхлорида. В него стали добавлять хлор. Это существенно повысило характеристики продукции из этого материала.
Она может эффективно применяться для обустройства горячего водоснабжения и отопительных контуров. Новая версия материала получила маркировку ХПВХ, что расшифровывается, как хлорированный поливинилхлорид.
К преимуществам рассматриваемой продукции можно отнести:
- Пожаробезопасность. Конструкции из этого материала на 100% безопасны для бытового применения. Данная разновидность пластика стойка к огню, и способна самостоятельно затухать после ликвидации источника открытого пламени.
- Высокий порог внутреннего давления. Изделия способны работать в самых разных условиях. Особой стойкостью к высокому давлению обладают каналы PN16 и другие.
- Стойкость к вредным микроорганизмам. Хлор характеризуется хорошими бактерицидными свойствами. Поэтому внутри изделий маловероятно развитие бактерий или грибков. Высокие характеристики рассматриваемого материала позволили использовать его даже в медицинских целях.
- Несложный монтаж.
Стоит отметить, что продукции из ПВХ есть и ряд недостатков. Их обязательно нужно учитывать при создании отопительного контура из рассматриваемых конструкций.
К минусам изделий относится:
Присутствие хлора. Это вещество часто применяют для очистки воды. Однако о вреде этого элемента свидетельствуют многие исследования. При этом число хлора, находящегося в конструкциях ПВХ достаточно низкая. Поэтому существенного вреда человеческому организму он нанести не сможет.
Высокая жесткость. Это накладывает определенные ограничения при монтаже контура. Нужно использовать достаточно большое количество фасонных элементов. Это может сильно отразиться на стоимости установки системы
Поэтому важно правильно спроектировать контур, чтобы число применяемых фитингов было незначительным.
К удешевляющему фактору можно отнести малый вес конструкций из данного материала. Он снижает траты на доставку и выполнение монтажных работ.
От чего зависит стоимость изделий из пвх?
Рассматривая на пластиковые трубы для отопления характеристики цена для многих покупателей является решающим фактором совершения покупки. Но не нужно отдавать предпочтение дешевым изделиям от малоизвестных производителей. Наверняка качество у такой продукции будет низкое. Экономить на пвх трубах не стоит, ведь система обогрева будет использоваться в течение долгого периода. Наиболее идеальным вариантом будет оптимальное соотношение цены и качества.
Цена на трубы из пластика указывается за метр. Зависит стоимость от вида труб и типа армирования: алюминием либо стекловолокном. Во многом влияет на стоимость и толщина стенок (есть однослойные и многослойные варианты) и диаметр. К примеру, труба пластиковая для отопления 25 цена на которую может несколько отличаться у разных производителей, в среднем стоит около 65 рублей.
Не стоит особо доверять . Например, несколько лет назад разрекламированные пластиковые клеящиеся трубы вызвали ажиотаж среди пользователей. Но вскоре оказалось, что подобные изделия являются непригодными для использования в системах с сильным напором горячей воды. Поэтому прежде чем покупать новинку, лучше почитать на пластиковые трубы для отопления отзывы потребителей.
Чтобы выбор пластиковых труб для отопления был правильным, надо больше обращать внимание не на и цену, а на страну-производителя, эксплуатационные параметры, пластичность, цвет и ряд других факторов. Это интересно: Пластиковые вентиляционные трубы для вытяжки — технические характеристики и монтаж
Это интересно: Пластиковые вентиляционные трубы для вытяжки — технические характеристики и монтаж
Правила выбора пластиковых труб
Изготовители предлагают широкий ассортимент изделий, которые различаются по диаметру внутреннего тоннеля, толщине стенок, показателям линейного расширения и стойкости к нагрузкам разного типа.
Выбирая пластмассовые трубы для отопления, нужно обращать внимание на следующие нюансы:
Температурный режим работы. Стандартом считается нагрев теплоносителя до +75 С, но удобнее, когда детали выдерживают прогрев с запасом до +95 С
Это важно для сохранения стабильности формы стенок изделий.
Перепады давления. Этот параметр необходим для систем, подключенных к центральной магистрали отопления
При увеличении температуры прогрева теплоносителя повышается показатель давления, поэтому пластиковые детали должны выдерживать критический уровень (гидроудар) и безупречно функционировать при рабочих показателях давления в сети.
Коэффициент шероховатости стенок внутреннего туннеля. Параметр указывается в техпаспорте и чем ниже коэффициент, тем меньше риск заиливания, замусоривания системы. Гладкие стенки уменьшают сопротивление, потому на них не оседают взвеси, что гарантирует равномерность циркуляции теплоносителя, прогрев всех элементов тепловой магистрали.
Коэффициент теплового расширения. Этот параметр также должен быть маленьким, иначе при нагревании теплоносителя трубы начнут терять стабильность формы и провиснут.
Срок эксплуатации. Если этот срок меньше, чем срок использования прочих деталей системы отопления, то от изделий лучше отказаться. Качественные трубопроводы служат десятки лет без снижения эксплуатационных характеристик.
Также к плюсам пластиковых изделий относят неподверженность агрессивному воздействию внешней среды, малый шумовой порог при работе и легкий вес. Самыми надежными считаются полипропиленовые, полиэтиленовые трубы с армированием из алюминиевой нити.
Виды
Производители предлагают несколько видов пластиковых изделий, которые применяются при устройстве отопления:
- Полипропиленовые.
- Из сшитого полиэтилена.
Полипропилен
Изделия из полипропилена считаются превосходным вариантом для устройства отопительной системы частного дома открытого типа с традиционным методом укладки элементов конструкции. Изделие имеет малый вес, легко монтируется, для соединения используется метод специальной пайки.
Технические характеристики полипропиленовых изделий:
- Плотность 0,91кг/см3 обеспечивает прочность и стойкость к истиранию.
- Низкая теплопроводность.
- Термоустойчивость.
- Высокий коэффициент теплового расширения.
К преимуществам можно отнести:
- Являются наиболее дешевыми в своей категории.
- Хорошая гибкость (благодаря этому качеству, изделия могут приобретать необходимую форму).
- Длительный срок использования (свыше 45 лет).
- Выдерживают температурный режим до 95 градусов.
- Способность сохранять эксплуатационные свойства при температуре ниже 0 градусов.
- Высокий коэффициент теплообмена.
Недостатками изделия являются:
- Не подходят для централизованной системы отопления (не способны длительное время выдерживать давление, превышающее 6 бар и температуру свыше 90 градусов).
- Не подходят для системы закрытого типа из-за способности пропускать кислород.
Сшитый полиэтилен
Материал данного вида предназначен для организации внутренних систем отопления и рассчитан на эксплуатацию при температуре, не превышающей 90 градусов Цельсия. В исключительных случаях, кратковременно выдерживают температуру до 110 градусов. Процесс изготовления обеспечивает устойчивость к влиянию высоких температур и давления.
Технические характеристики:
- Плотность 0,94 кг/см3.
- Температура плавления при +200 градусах Цельсия.
- Температура горения при +400 градусах Цельсия.
- Растяжение на разрыв составляет 350-800%.
- Гибкость.
- Ударопрочность (сохраняется при температуре до -50 градусов).
- Срок эксплуатации свыше 50 лет.
К положительным качествам труб можно отнести:
- Термоустойчивость и прочность.
- Коррозиестойкость.
- Отсутствие образования внутренних наслоений. Данное свойство сохраняет оптимальную проточную скорость труб.
- Возможность восстановления формы изделия вследствие различных деформаций. При воздействии низких и высоких температур, материал имеет свойство ссужаться и расширяться до стандартного размера.
- Небольшой вес.
- Простой монтаж. Укладку можно осуществлять по разным схемам. Использование соединительных частей трубопровода дает возможность стыковать трубы просто, не требуя пайки, клейки и сварки.
- Экологическая безопасность материала.
Недостатками является:
- Плохая устойчивость перед ультрафиолетовыми лучами. Длительное воздействие УФ-лучей способствует постепенному разрушению изделия.
Коротко о главном
Устройство закрытой однотрубной отопительной системы в доме на даче проводили после рассмотрения распространенных схем коммуникации. Учитывали также преимущества полипропиленовых трубопроводов 5 класса для нижнего подключения высокотемпературных радиаторов: долговечность, маленький вес, высокая пластичность, простой монтаж, привлекательный внешний вид, низкая теплопроводность.
Монтаж отопления начинался с подготовки чертежа. Потом была нанесена разметка, установлен котел, насос, бак, кронштейны, клипсы. Затем проводилась пайка, монтаж арматуры, подключение оборудования.
Вопрос
Пайка ППР труб
Не спешите сразу приступать к пайке полипропиленовых труб. Несмотря на легкий со стороны процесс, существует множество нюансов. Попробуйте взять небольшой отрезок трубы с муфтой и спаяйте их между собой. Также для начала ставьте на трубе метку на глубине фитинга. Так вы сможете проконтролировать процесс соединения.
Перед началом процесса, включите сварочный аппарат и дайте ему разогреться. Температура обычно устанавливается от 240 до 260 градусов. Когда индикаторы на аппарате самопроизвольно отключатся, это будет означать готовность аппарата к работе.
Трубы с разными диаметрами имеют разную по продолжительности термообработку. Например, полипропилену с диаметром 20 мм понадобится: 5 секунд выдержки, 4 не перестановку, 6 фиксации и пара минут для полного закрепления.
Обработайте поверхность деталей ацетоном, обрежьте и соедините между собой. После этого их нужно обязательно зафиксировать. Именно в этот период времени, из-за жидкого состояния оплавленных поверхностей может произойти небольшое отторжение. На этом монтаж заканчивается.
Диаметры и армирование
Для сборки систем отопления жилых зданий и производственных объектов применяются пластиковые трубы диаметром 16, 20, 25, 32 мм. Для прокладки теплотрасс подходят следующие диаметры: 40, 50, 63, 75, 90, 110. Толщина стенок — 1,9–110,5 мм.
Армирование пластиковых труб выполняется с целью:
- Повышения прочностных характеристик.
- Защиты от проникновения кислорода к теплоносителю.
- Снижения теплового расширения изделий.
- Повышения термостойкости.
Барьерный слой может быть выполнен из стекловолокна, цельной или перфорированной алюминиевой ленты. Некоторые модели стабилизируются базальтовым волокном, в процессе производства вплавляемым в пластмассу. Такой способ армирования уменьшает коэффициент теплового расширения пластиковой трубы в 3 раза.
Трубы из металлопластика (МП)
Еще одной разновидностью пластиковых труб для отопления являются трубы из комбинированного материала, сочетающего в себе пластик и алюминиевую фольгу. Эти материалы склеиваются между собой с помощью специального клея, образуя пятислойный «пирог»: пластик — клей — фольга — клей — пластик.
Опрессовка металлопластиковой трубы.
МП труба является самой прочной среди вышеперечисленных разновидностей: она способна выдержать давление более 25 бар при температуре + 25°C. Как и РЕ-Х труба, МП труба гибкая и хорошо подходит для сложных контуров. Выпускается в бухтах длиной до 500 м.
Соединение МП труб может быть трёх типов: разъёмное, компрессионное или неразъёмное. Первое не представляет труда (кроме гаечного ключа больше ничего не требуется), последние два типа требуют применения специального оборудования, что ограничивает возможность монтажа своими силами.

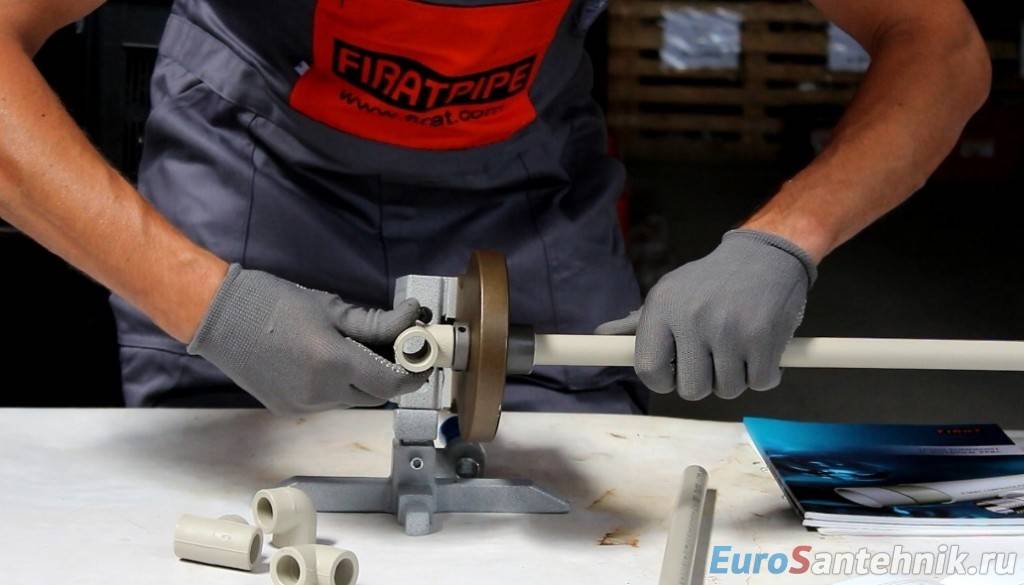

Пайка пластикового трубопровода
Для выполнения пайки труб необходимы машина для ручной сварки с комплектом насадок, роликовый труборез или ножницы, инструмент для зачистки концов изделий. Для соединения труб диаметром 16-50 мм используется аппарат мощностью 650 Вт, 63-110 мм – 1600 Вт.
Сначала нарезаются отрезки труб необходимой длины. Для этого применяются острые ножницы, которые не деформируют тонкостенное изделие. Перед пайкой комбинированных труб производится зачистка, при которой удаляется верхний пластиковый слой и средний алюминиевый.
Глубина сварки обозначается в соответствии с таблицей.
Таблица 1
| Диаметр труб, мм | Глубина сварки, мм |
| 16-25 | 13-15 |
| 32-50 | 16-20 |
| 63-110 | 24-32 |
Сварка должна выполняться в перчатках для защиты от ожогов. Температура паяльника составляет около 250 °С. Время нагрева также определяется по таблице.
Таблица 2
| Диаметр труб, мм | Время нагрева, с |
| 16-25 | 5-7 |
| 32 | 8 |
| 40 | 12 |
| 50 | 18 |
| 63 | 24 |
| 75 | 30 |
| 90 | 40 |
| 110 | 50 |
Сварку необходимо выполнять в быстром темпе, поскольку, если поверхность расплава охладится, то соединение получится недостаточно прочным. Необходимо следить за соосностью элементов. На заключительном этапе соединение фиксируется и выдерживается определенный период (соединение до 10 с, охлаждение – до 8 минут).
Чаще всего для монтажа пластиковых водопроводов применяют метод горячей сварки
Какие трубы выбрать
Как выбрать трубы
Из обзора становится понятным, что для монтажа отопления могут подойти и металлопластиковые трубы, и изделия из шитого полиэтилена, и пропиленовые образцы. А какие лучше? Отвечать на этот вопрос нужно, учитывая определенные требования:
Во-первых, необходимо брать во внимание температуру теплоносителя. В большинстве случаев выше 80 градусов вода в центральных системах отопления не нагревается
А в автономных системах процесс нагрева всегда можно контролировать, поэтому используйте любые из вышеперечисленных вариантов.
Во-вторых, очень часто в период интенсивной эксплуатации в системах отопления наблюдается резкое увеличение рабочего давления, что провоцирует выброс смеси из теплотрассы. В этом случае температура воды часто повышается до 100 градусов. Выдержать такой удар способны только металлопластиковые трубы.
В-третьих, иногда в системах возникают гидроудары — резкие скачки давления, способные спровоцировать разрыв. В этой ситуации выдержат только те трубы, которые имеют армирующие слои. Эти же слои помогут избежать механической деформации трубы, вызванной силовыми воздействиями извне.
Полиэтиленовые трубы для отопления
Полиэтиленовые трубы
Полиэтиленовые трубы, которые используют для отопления и горячего водоснабжения также изготавливают из полиэтилена модификации РЕХ. Эта модификация изготавливается из полиэтилена высокой прочности РЕ по специальным технологиям.
Благодаря этому создаются не только продольные молекулярные связи материала, но и поперченные. Поэтому такой полиэтилен еще называют сшитым. Такой вид полиэтилена обладает высокой прочностью и термоустойчивостью.
Технические характеристики полиэтиленовых труб
Полиэтиленовые трубы применяются для отопления и горячего водоснабжения.
Обладают следующими рабочими характеристиками:
- Максимальная рабочая температура теплоносителя может достигать +90° С.
- Максимальное рабочее давление при максимальной температуре теплоносителя +90° С составляет 10 бар.
- Максимальное рабочее давление при температуре теплоносителя 0-25 ° С составляет 25 бар.
- Допустимая кратковременно температура может достигать 100 ° С.
- При вышеперечисленных параметрах трубы отопления пластиковые имеют большой срок службы — порядка 50 лет.
Достоинства и недостатки материала
Металлопластиковые трубы удачно сочетают в себе достоинства полимерных и металлических трубных изделий. К числу их основных достоинств относятся:
- Стойкость к коррозии;
- Устойчивость к зарастанию и заиливанию;
- Гибкость;
- Хорошая морозоустойчивость, отсутствие необходимости в утеплении;
- Простой монтаж без специального оборудования;
- Имеют диаметр от 8 мм, что позволяет успешно применять металлопластиковые трубы для теплого пола;
- Повышенная прочность;
- Рабочая температура до 95 °С;
- Срок эксплуатации до 25 лет.
Соединение металлопластиковых труб для отопления
При всех положительных характеристиках металлопластика следует признать, что материал не лишен негативных качеств. Недостатки, которые имеют металлопластиковые трубы в отоплении:
- Ослабление герметичности соединений вследствие многократных температурных перепадов;
- Зауженный внутренний диаметр фитингов;
- Высокая стоимость соединительных элементов.
Труба из сшитого полиэтилена
Труба универсальная REHAU
Не так давно в продаже появились трубы из сшитого полиэтилена. В сознании обычного обывателя полиэтилен — эластичный материал, который не впитывает влагу и не пропускает ее. Из него сегодня выпускается большое количество изделий. Но как удается создать прочные трубы? Есть ряд технических операций, позволяющих изменить структуру данного материала.
Его нагревают и добавляют определенные катализаторы, которые заставляют молекулы полипропилена образовывать не только длинные, но и продольные цепочки (то есть сшиваться между собой). В результате получается принципиально новый материал, обладающий достаточной прочностью. Его-то и называют сшитым полиэтиленом.
Трубы, изготовленные из модифицированного продукта, имеют высокие гарантийные эксплуатационные свойства. Они могут прослужить в течение 50 лет, если температура теплоносителя не будет превышать +70 градусов, и если давление в системе будет держаться на уровне не выше 11 бар.
Несмотря на все манипуляции, изделия из сшитого полиэтилена остаются гибкими. Они имеют минимальный радиус изгиба, равный 6 ее диаметрам. Это значит, что допускается монтировать систему отопления, используя меньшее количество сравнительно дорогих фитингов. Обобщая все вышесказанное, можно смело утверждать, что сшитый полиэтилен идеально подходит для монтажа системы отопления.
Особенности труб для отопления из сшитого полиэтилена
Разница между простым и сшитым полиэтиленом для отопления заключается в формировании устойчивых внутренних связей во время производства. Поперечные молекулярные соединения обеспечивают изделию механическую прочность, устойчивость к высоким температурам. Одновременно сохраняются преимущества простого полиэтилена, и его недостатки. Эти особенности сшитого полиэтилена нужно учитывать при разработке отопительной системы.
Достоинства сшитого полиэтилена
Эти трубы обладают всеми преимуществами полимерных изделий – не подвержены коррозии, имеют небольшую удельную массу, гладкие внутренние стенки не дают образоваться отложениям из карбоната кальция, магния, солей. При правильном монтаже и эксплуатации отопление из сшитого полиэтилена прослужит долго. Главное – соблюдать температурный режим и контролировать давление системы.
Преимущества:
- Рабочая температура теплоносителя до +90°С. В некоторых моделях допускается кратковременное температурное воздействие до +100°С.
- Минимальное значение температурного расширения. Во время проектирования теплоснабжения не нужно предусматривать компенсационные кольца, как для труб из полипропилена.
- Выбор способов соединения – электросварочные, прессовочные или обжимные фитинги. Метод зависит от условий монтажа и бюджета.
- Небольшой вес. Упрощается транспортировка и монтаж.
Ярко выражен эффект памяти формы. После механического или теплового воздействия изделие стремится вернуться в исходную форму.
Основные недостатки материала
Но несмотря на плюсы у труб из сшитого полиэтилена есть недостатки, которые нужно учитывать в отоплении. Главный – разрушение материала при воздействии ультрафиолета. Поэтому в разводке теплоснабжения нужно исключить прямое воздействие на магистраль солнечных лучей. Если для соединения применяются фитинги из латуни, материал отделки не должен разрушать этот металл.
Дополнительные недостатки:
- Диффузия кислорода. Он проникает через стенки сшитого полиэтилена, попадает в теплоноситель. Обогащение воды кислородом ведет к разрушению металлических элементов системы – теплообменника, фитингов. Поэтому для теплоснабжения нужно выбирать модели с кислородным барьером из этиленвинилового спирта.
- Ограниченность способа прокладки. Для отопления нужно выполнить два условия – защита от солнечных лучей и уменьшения провисания после запуска горячей воды. Поэтому полиэтиленовые трубы для отопления часто устанавливают на черновой пол.
- Все недостатки скрытого монтажа. Для ремонта и обслуживания теплоснабжения придется демонтировать декоративное покрытие.
Из-за низкого коэффициента теплопроводности тепло в помещение от труб не передается. Но это можно считать достоинством, так как уменьшаются тепловые потери в трубопроводе при движении горячей воды.
