Пиролизный твердотопливный котел длительного горения: что такое пиролизный котел,цена, изготовление своими руками, твёрдотопливный котёл,пиролизные твердотопливные котлы

Инструменты и материалы

Приступаем к сбору материалов и инструментов – лучше подготовить все заранее, чтобы потом не искать лишние отрезные круги или затерявшуюся в гараже дрель. Так вы сможете собрать пиролизный котел своими руками максимально быстро. Из материалов нам понадобятся:

Центробежный вентилятор обеспечит поступление первичного и вторичного воздуха в камеры котла.

• Листовое железо толщиной 4-5 мм – оно необходимо для сборки всех элементов нашего отопительного агрегата;
• Огнеупорный (шамотный) кирпич – 23 шт. (необходим для футеровки камеры дожигания);
• Металлическая труба диаметром 76 мм – из нее набирается теплообменник;
• Труба диаметром 159 мм – это будет отвод дымохода;
• Набор профильных труб;
• Металлическая труба диаметром 32 мм – 1 метр;
• Дутьевой вентилятор и автоматика для управления тягой с температурным датчиком (все это приобретается в магазине);
• Болты, шайбы и гайки;
• Термометр;
• Группа безопасности;
• Металлические прутья;
• Металлические уголки и многое другое.

Полный список материалов указан в приложенном архиве.

Также понадобятся инструменты – сварочный аппарат с подходящими электродами, болгарка с отрезными и шлифовальными кругами.

Классическое устройство пиролизного котла

Основной конструктивной особенностью этого вида отопительного оборудования является наличие двух камер сгорания. Это необходимо для качественного использования процесса пиролиза.

Схема устройства самого обычного «ненавороченного» варианта (клик для увеличения)

Первая камера или камера загрузки предназначена именно для пиролиза топлива. Процесс возможен только при  низком содержании кислорода. Именно здесь дрова разделяются на сухой остаток и газы. Далее газы попадают во вторую камеру, куда принудительно подается вторичный воздух, что способствует улучшению процесса горения.

Камеры разделены колосником, на который уложены брикеты. Еще одной технологической особенностью такого котла является верхнее дутьё. Из-за повышенного аэродинамического сопротивления в топке в приборах обычно применяется принудительная тяга. Она может быть реализована за счет дымососа или дутьевого вентилятора.

Внутреннее устройство и элементы

Внутреннее устройство

Конструктивная особенность пиролизного котла заключается в наличие 2-х камер для сгорания топлива. Такая необходимость обусловлена особенностями процесса пиролиза.

Первая камера сгорания необходима непосредственно для пиролиза топлива. Процесс разложения древесины на составляющие возможен только при низком проценте содержания кислорода.

Газы, полученные в результате пиролиза, попадают в следующую камеру сгорания с принудительным притоком кислорода, обеспечивающим более качественное горение.

Разделяются две камеры колосником, на который происходит укладка брикетов. Повышенное аэродинамическое сопротивление в топке обязывает применять принудительное нагнетание воздуха при помощи дымососа или вентилятора.

Кирпичные пиролизные котлы

Своими собственными руками вы сможете изготовить не только металлический самодельный пиролизный котел, но и кирпичный – это актуально для тех, у кого в распоряжении есть достаточное количество свободного места. Схему можно поискать в интернете, заказать у специалистов или попробовать скомпоновать самостоятельно, используя специальный софт. Преимущества кирпичного пиролизного котла, изготовленного своими руками:

• Может использоваться как самостоятельный источник тепла;
• Длительное сохранение температуры;
• Более прочная и долговечная конструкция;
• Стойкость к температурным перегрузкам.

Недостатком является лишь громоздкость такого агрегата.

Двухконтурные котлы

Сделанный двухконтурный пиролизный котел своими руками является самым правильным выбором, ведь система отопления без ГВС является своеобразным нонсенсом.

Особенности изготовления двухконтурного устройства отопления являются такими:

1. Контур ГВС дополняют накопителем. От полнопоточного контура стоит отказаться потому, что без наличия дорогостоящей автоматики вода в нем может закипеть, из-за чего вся система ГВС может взорваться.
2. Циркуляцию во втором контуре и ГВС стоит делать термосифонной. Благодаря этому теплоноситель будет постоянно двигаться по системе и охлаждаться. Кроме этого, когда исчезнет электроэнергия, горячая вода из крана все-таки потечет.

Змеевик (второй контур) встраивают в ту часть отопительного контура, где температура воды не превышает 80-90 °С. А она наблюдается у выхода подачи. Правда, для реализации такого варианта нужно, чтобы система не была сливной, а также имела мембранный расширительный бачок. Теплообменник ГВС можно размещать и в отсеке, который делается вверху перегородки между топкой и теплообменной камерой. Правда, объем такого контура должен быть большим. Расчет его размеров делают так, чтобы его 5 л и более приходились на 1 кВт мощности котла.

Популярные модели

Рассмотрим наиболее распространённые и популярные пиролизные установки, среди которых есть как зависящие от электроэнергии, так и не зависящие:

1. Котёл Попова. Данная модель изготавливается из стали и является основной для изготовления пиролизного котла длительного горения своими руками. Используется любое твёрдое топливо. Большая камера сгорания позволяет обеспечить котлу автономную работу до 1 суток. Наибольшая теплопроизводительность данной модели достигает 1000 кВт, наименьшая – 25 кВт. Коэффициент полезного действия – до 95%.
2. Гейзер. Котёл выполняется как для бытового применения, так и для промышленного. Бытовая линейка пиролизных котлов отопления имеет диапазон мощности от 10 до 50 кВт. Котлы энергонезависимые, работают на любом топливе, имеют высокий КПД, просты в эксплуатации.
3. Buderus. Имеют высокое качество, механическое управление, независимы от электроэнергии. Теплообменник котлов выполняется как из чугуна, что исключает коррозию, так и из стали. КПД котлов Будерус колеблется от 78 до 87%, в зависимости от модели.
4. Бастион. Энергонезависимые пиролизные котлы с водяным контуром, работающие на всех видах топлива. Диапазон мощности – от 12 до 50 кВт. Имеют чугунные теплообменники, качественную конструкцию и невысокую стоимость.
5. Wattek Pyrotek 36. Энергозависимые чешские одноконтурные котлы с мощностью от 26 до 42 кВт. Имеют медный теплообменник и оборудованы автоматикой. КПД доходит до 90%. Автономное горение до 10 часов.
6. Viessman. Немецкое оборудование, оснащённое автоматической системой управления.Диапазон мощности от 25 до 80 кВт. Топливо используется дровяное. КПД – 88%.
7. Dakon. Газогенераторные пиролизные установки мощностью от 18 до 40 кВт. Котлы Дакон работают на дровах и древесных отходах. КПД – до 85%.
8. Буржуй-К. Российские котлы мощностью от 10 до 32 кВт. Коэффициент полезного действия – 85%. Изготавливаются и промышленные пиролизные котлы мощностью выше 200 кВт.
9. Теплодар42. Российские пиролизные угольные котлы. Имеют широкую линейку для частных домов, коттеджей, административных зданий и промышленности.
10. Фортан. Пиролизное оборудование для переработки разного рода отходов. Отличаются экологичной работой при утилизации, качественно перерабатывают бытовые, резинотехнические, промышленные и медицинские отходы.
11. Sime. Итальянское оборудование мощностью от 22,5 до 38,7 кВт. Имеют чугунный теплообменник и высокий КПД.

Среди российских производителей можно выделить продукцию ООО «Завод пиролизного оборудования Климова», г.Барнаул.

Нюансы запуска котла и его работы

Настройка шибера

При запуске данного котла стоит учесть его специфики, отличающие его от стандартных твёрдотопливных котлов. Режим генерации газа идёт за счёт двух отделов, в которые внедрены шиберы – особые регуляторы.

Перед работой загрузочный отсек пиролизной модели необходимо прогреть до 500- 800 °С. Это оптимальные показатели в зависимости от разновидности топлива. После чего можно помещать туда твёрдое топливо.

Следующая стадия – настройка шибера в рабочий режим. Далее следует запуск дымососа.

При таком алгоритме действий во время запуска горючее будет сжигаться медленно и без кислорода, газ станет выделяться эффективно, его сгорание чистого желтовато-белого цвета. Так на целые сутки в отапливаемом помещении воцарится стабильная и комфортна температура.

Пиролизная печь как альтернатива котлу

Многие умельцы утверждают, что изготовление такого котла мощностью менее 15 кВт не имеет смысла

А как же быть владельцам маленьких дачных домиков, площадь которых не предусматривает более мощного отопительного оборудования? Возможно, стоит обратить внимание на пиролизную печь. Она во многом напоминает  пиролизный котел — принцип работы  такой печи основан на тех же свойствах горения древесины

Внутренности пиролизной печи (клик для увеличения)

Для изготовления такой печи вам понадобится:

• Керамический кирпич – 400 шт.
• Шамотный кирпич – 100 шт.
• Стальной лист толщиной 4 мм и размером 6х1,5 метра.
• Вентилятор наддува.
• Чугунные колосники – 3 шт.
• Рычажный терморегулятор.
• Дверцы для топочной камеры и поддувала.

Из этих материалов у вас получится печь, мощностью до 25 кВт. Ее будет вполне достаточно для отопления дачного домика, площадью около 60 м2. Если даже этой мощности для вас много, достаточно уменьшить габариты печи.

Устройство отопительных приборов пиролизного типа

В котлах с принудительной подачей воздуха есть 2 отсека, которые расположены по-разному. В первую камеру загружают твердое топливо. Доступ кислорода дозируется. Сначала он нужен, чтобы началось горение, затем подается в минимальном количестве, чтобы поддерживать тление сырья. В ходе процесса выделяются пиролизные газы, которые поступают во вторую камеру. Там осуществляется их дожиг, в большом количестве выделяется тепло. Его хватит, чтобы обеспечить обогрев частного дома.

В котлах с принудительной подачей кислорода основными элементами считаются:

1. Топочная камера для твердого сырья.
2. Вентилятор, с помощью которого нагнетается воздух (общий объем последнего делится на 2 потока).
3. Вторичный отсек для пиролизных газов, который находится под топочной камерой.
4. Специальная форсунка, расположенная между отделами. Она делается из огнеупорного состава, который по своим характеристикам близок к шамотному кирпичу.

Существуют котлы с естественной подачей кислорода. Топочная камера располагается в нижней части агрегата, а отсек дожига находится над ней. Воздух в отделы поступает естественным образом через заслонки. Последние помогают регулировать и подачу кислорода.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

• Твердотопливные котлы;
• Печи-камины;
• Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

• В топке разжигаются дрова до появления устойчивого пламени;
• После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
• Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Схемы и чертежи котлов

Необходимое количество материала можно с точностью рассчитать на основе чертежей. Платные чертежи и литературу по данной тематике можно найти в интернете. Руководствуясь этим материалом, можно сделать неплохой прибор. В схеме пиролизного котла обозначается топка, теплообменник и место подачи воды. Нет надобности создавать схему котла на дровах с нуля, лучше воспользоваться принципиальной схемой, внеся в нее лишь некоторые изменения.

Примерная схема и чертеж пиролизного котла для изготовления своими руками. Для увеличения, нажмите на картинку.

Для изготовления газогенераторного котла своими руками подойдет схема отопительного прибора на 40 кВт, разработанная конструктором Беляевым. Ее нужно будет оптимизировать под лазерную резку с использованием меньшего количества деталей. Конструкцию прибора можно менять так, чтобы его внутренний объем остался неизменным, а рубашка теплообменника значительно увеличилась.

Далее необходимо соединить согласно чертежу все детали будущего газогенераторного котла. В данном случае теплоносителем является воздух, и он прогреет помещение без теплопотерь.

Обеспечивать герметичность труб необязательно, поскольку для пиролизного котла нехарактерны утечки и размерзание отопительной системы. Поэтому такой прибор – идеальное решение для дачи, где топить его будут лишь изредка.
Собрав котел по схеме, можно приступить к его установке, затем к дальнейшим испытаниям. Если сборка была сделана правильно, котел должен быстро выйти на необходимый режим, а отопительная система – прогреться максимум за полчаса. Температура в помещении при этом повышается очень быстро.

Принципы работы

Все котлы, работающие по принципу пиролиза, функционируют одинаково:

• В камере, где происходит газификация, идет процесс тления топлива. В нее поступает снаружи первичный воздух.
• Некоторый объем кислорода, присутствующего в нем, тратиться на то, чтобы тление не прекращалось и обеспечивало требуемую для газификации температуру.
• Проходящие хайло газы, выделяемые при пиролизе, перемещаются в камеру сгорания.
• В нее же происходит поступление вторичного воздуха, и идет процесс горения пиролизных газов.
• В присутствии катализатора, в качестве которого выступает углерод топлива, идет восстановительная реакция части пиролизного газа. Результатом ее является угарный газ и окислы азота. Этот процесс требует затрат тепловой энергии.
• В камере дожигания компоненты, полученные при восстановлении, окисляются с выделением тепла.
• Продукты горения, вступившие в реакцию, движутся по теплообменнику водогрейного регистра, а затем направляются в дымоход.
• Для поддержания требуемой температуры, при которой происходит полное сгорание, служит специальная терморегулирующая система.

Пиролизный котел

Схемы подключения пиролизного котла к отоплению

Тепло в доме зависит от того, правильно ли устроена система отопления с пиролизным котлом и соответствует ли норме режим топки. Все нюансы нужно предусмотреть на этапе составления проекта. Отопление дома может производиться как с помощью горячей воды, так и воздушным способом.

Водяное отопление

Кроме котла, в системе установлены: 1 — группа безопасности, 2 — расширительный бак, 3 — циркуляционный насос

Монтаж пиролизного котла отопления на твердом топливе должен производиться в помещении, специально отведенном под котельную. Кроме самого котла, здесь следует разместить такие элементы отопительной системы, как циркуляционный насос, запорная арматура, расширительная емкость, датчики, термометры и другие устройства. В той же котельной есть смысл оборудовать место для поленницы дров недалеко от котла, чтобы не приходилось часто выходить за ними на мороз.

Непосредственное подключение пиролизного котла к системе отопления может быть выполнено по-разному. На следующем рисунке показан наиболее простой способ подключения.

Другие способы подключения пиролизного котла к водяной системе отопления:

• с контуром подмеса — к перечисленным выше элементам системы добавляется дополнительный контур и краны, регулирующие количество нагреваемой воды;
• с гидрострелкой — эта схема лучше всего проявляет себя в системах отопления с несколькими контурами;
• с аккумулирующим баком — подогрев воды происходит посредством ее поступления из бака и позволяет оптимизировать работу котла даже без электричества.

Воздушное отопление

Схема распределения воздушных потоков при обогреве дома от пиролизного котла воздушного отопления

Домовладельцы используют пиролизный котел воздушного отопления чаще всего не для обогрева дома, а для гаражей, складов, теплиц и других хозяйственных помещений. Метод отопления жилых комнат подогретым воздухом пока еще не получил распространения. Но и здесь использование пиролизного котла могло бы продемонстрировать его преимущества. Например, система воздушного отопления особенно актуальна, когда хозяева загородного дома озабочены тем, чтобы водяная отопительная система не разморозилась за время их длительного отсутствия.

Система, использующая пиролизные котлы воздушного отопления, состоит из одного или нескольких вентиляторов, термодатчиков, блока управления и сети воздуховодов для транспортирования горячего воздуха к местам обогрева.

Теплообменник для пиролизного котла

Наилучшей конфигурацией теплообменника самодельного пиролизного котла будет водяная рубашка нижней камеры и дымоходного канала. Это не самый эффективный тип, однако производство собственного сотового теплообменника вызовет неизбежные трудности либо с поиском труб соответствующей марки стали, либо со свариванием разнородных деталей.

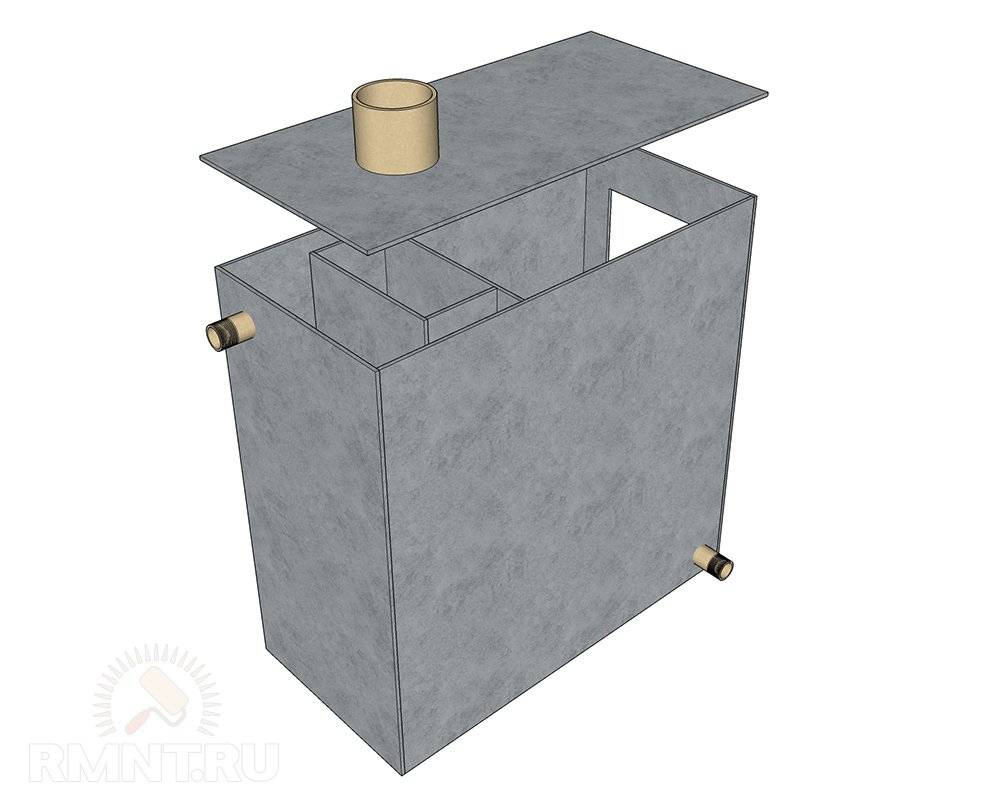

Сборку деталей теплообменника проводят на том этапе, когда у котла сварены дно, передняя панель и две боковые стенки. Доступ для сварочных работ обеспечивается с задней стороны котла. Первым делом устанавливается верхняя перегородка рубашки. Это прямоугольная плита по внутренней ширине топки и на 200 мм меньше глубины камеры сгорания. По бокам плиты нужно удалить два прямоугольных фрагмента шириной по 100 мм таким образом, чтобы в передней части плиты осталось два выступа длиной по 200 мм. Полученная деталь приваривается к стенкам и передней панели заподлицо с нижним краем проёма дверцы камеры сгорания. При этом вырезы в перегородке образуют каналы для циркуляции между нижней зоной и боковыми стенками теплообменника.

Внутренние стенки рубашки выполняются по краю проточных каналов, имеют высоту камеры сгорания и примыкают вплотную к передней панели. Сверху их накрывают двумя полосами шириной по 100 мм.

По длине теплообменник не достаёт до задней стенки котла порядка 200 мм и примерно на такое же расстояние боковые каналы выступают за Г-образную перегородку между камерами. Когда она будет установлена, останется только сформировать двойные стенки дымоходного канала, вырезать его выходное отверстие, закрепить заднюю стенку котла и врезать резьбовые штуцеры для подключения к отопительному трубопроводу. Врезка обратки выполняется в одном из передних нижних углов рубашки, подачу врезают в любой наивысшей точке рубашки дымохода.

Обратите внимание, что камера сгорания ограничена со всех сторон водяной рубашкой, кроме перегородки с камерой газификации. Это необходимо для передачи тепла, обеспечивающего термическое разложение топлива

При этом прогреваться будет не вся закладка сразу, а только её слои, примыкающие к разогретым стенкам.

Особенности устройства и принцип работы

Пиролизный котел оптимизирует процесс горения, увеличивает его продолжительность, максимально повышает эффективность. Он имеет две камеры – газификации и дожига. Существуют основные типы установок: с принудительным поддувом и естественным, от этого зависит расположение топок.

В аппаратах с природной тягой дрова загружают сверху, с механической – снизу. В загрузочной топке тлеют дрова и твердые остатки. Во второй камере сгорают образующиеся газы. Сравнить плюсы и минусы обеих конструкций поможет таблица:

Расположение камеры с топливом	Преимущества	Недостатки
Верхнее	Удобно загружать дрова	Требуется чистка обеих топок от золы
Естественный отвод дыма и продуктов сгорания	Сложно регулировать тягу, которая зависит от погоды
Энергонезависимый котел
Нижнее	Естественная циркуляция древесного газа	Потребляет электроэнергию
Топки чистятся гораздо реже	Требуется дополнительное оборудование: вентилятор, источник бесперебойного питания

Агрегаты с принудительным поддувом имеют свои преимущества. У них гораздо быстрее начинается пиролиз и прогревание системы отопления. Продукты сгорания сразу выводятся, не задерживаясь внутри. Есть возможность автоматического регулирования процесса. Существенный недостаток – постоянная зависимость от электроэнергии. Котел с естественной тягой неприхотлив и надежен, редко ломается.

Топливо разлагается на составные части при минимальном объеме поступающего кислорода. Дрова в обычном котле сгорают при средней температуре 1000° за 3–4 часа, выделяя около 5 килокалорий тепла. В пиролизном это происходит при 300–800° на протяжении половины суток. Коэффициент полезного действия вырастает до 90% по сравнению с обычными 70%.

Агрегат запускается и работает в такой последовательности:

• в топку загружают дрова, поджигают и закрывают дверцу;
• отворяют заслонку дымохода – возникает перепад давления, начинается приток кислорода в верхнюю камеру;
• выделяющийся при тлении топлива газ CO тяжелее воздуха, поэтому опускается и воспламеняется;
• происходит постоянная циркуляция смеси – она горит в обеих камерах, процесс стабилизируется.

Работа котла состоит из трех стадий:

1. Розжиг. Заслонка прямого хода в открытом положении, дым удаляется беспрепятственно.
2. Рабочий режим. Шибер перекрывают, начинается пиролиз. Тяга обеспечивается вентилятором или процесс естественный.
3. Догрузка топлива. Открывают дроссель и быстро заполняют топку дровами.

В пирокотле постоянно циркулирует большое количество тепловой энергии. Значительная ее часть используется на самоподдержку рабочего цикла. Для отбора доступна только та, что не требуется для этих целей. Если установить теплообменник в любой камере, это резко ухудшит эффективность агрегата, возможно образование вредного угара, который не успевает сгореть. Водогрейный регистр располагают на пути дымовых газов.

Первый этап – теория

Несмотря на кажущуюся сложность, принцип работы пиролизного котла очень прост, но невероятно эффективен.

Следующий этап – теоретический. Необходимо посмотреть на схему сборки, разложить отдельные части на рабочей территории и убедиться, что вы понимаете, как и из чего будет состоять наш пиролизный котел, собираемый своими руками. Если вы не можете сложить в уме схему, то у вас ничего не получится – вы должны представить себе, как стоят те или иные инструменты, как собирается теплообменник, как течет внутри теплоноситель. Как только вы поймете конструкцию котла, можете приступать к его сборке.

На первом этапе собираем камеру сгорания и камеру дожигания, используя для этого раскроенные металлические листы

Обратите внимание, что все швы должны быть надежными и герметичными. Если у вас нет опыта работы с электросваркой, пригласите опытного специалиста

В процессе сборки камеры сгорания уделите внимание воздушным каналам и их правильному расположению – они изготавливаются из профильной трубы. В камеру дожигания проводится трубка для подачи вторичного воздуха.

Камера дожигания подвергается футеровке шамотным кирпичом – это увеличит надежность пиролизного котла, собираемого своими руками. При необходимости, обточите кирпичи с помощью болгарки.

Следующий этап – сооружение теплообменника. Он выполнен по жаротрубной схеме – это множество металлических труб, сквозь которые пропускается раскаленные продукты сгорания. Они передают полученное тепло теплоносителю, который омывает их и отправляется в отопительную систему. Трубы привариваются к двум металлическим листам и обвариваются с двух сторон – этот узел будет испытывать термическую нагрузку, поэтому он должен быть максимально прочным. Далее теплообменник приваривается к камерам.

На следующем этапе готовим дверки зольника и загрузочной камеры. Их можно приобрести уже готовыми или сделать самостоятельно. Также привариваем трубу дымохода, которая начинается от теплообменника. В заключение собираем и обвариваем металлический кожух нашего пиролизного котла. Далее производится проверка его герметичности –для этого агрегат наполняется водой и закупоривается, в дальнейшем течи завариваются.

Последний этап – покраска котла и установка дверок. Покраска выполняется жаропрочной краской, но перед этим металл необходимо отшлифовать и покрыть грунтовкой. Также устанавливаем дверки, оснащаем их ручками. Изготовление пиролизного котла своими руками почти закончено, осталось лишь провести предварительное испытание.

Технические характеристики

Основные сведения о котлах с водяным контуром указаны в документации, которую прилагает производитель. Однако на рынке есть самодельные приборы, параметры которых нигде не зафиксированы. При наличии навыков каждый владелец дома теоретически сможет сделать оборудование своими руками, если найдет соответствующий материал (листовой металл, шамотный кирпич) и температурные датчики. Но эффективность работы и уровень безопасности у аппаратов будут ниже, чем у заводских изделий.

Но при этом они отличаются эффективностью, поскольку топливо сгорает практически полностью, с минимальным количеством отходов: 1 закладки дров достаточно минимум на 8-12 часов.

Сборка двухкамерной топки

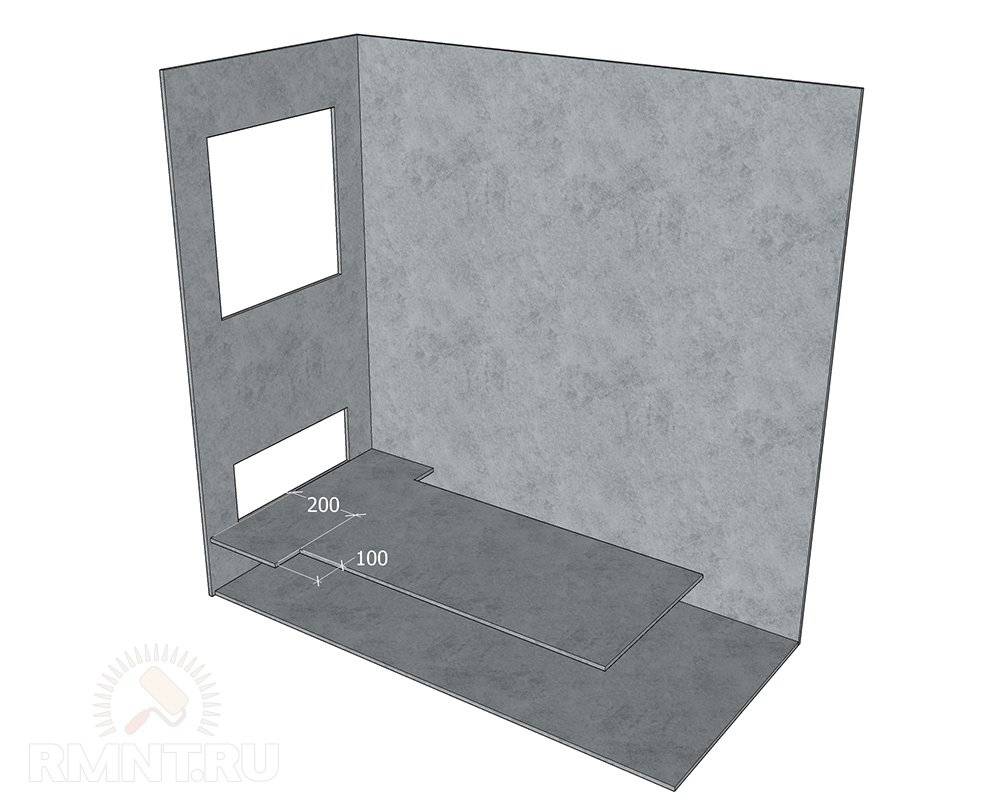

Материалом для изготовления стенки камер лучше выбрать горячекатаный лист толщиной не менее 8 мм, в идеале — 10–12 мм. Чем толще металл, тем сложнее процесс сваривания, однако конструкцию из слишком тонкой стали гарантированно поведёт и выкрутит в непредсказуемых направлениях. Именно поэтому среди деталей, из которых собирается котёл, не должно быть мелких элементов с соотношением сторон более 2:1.

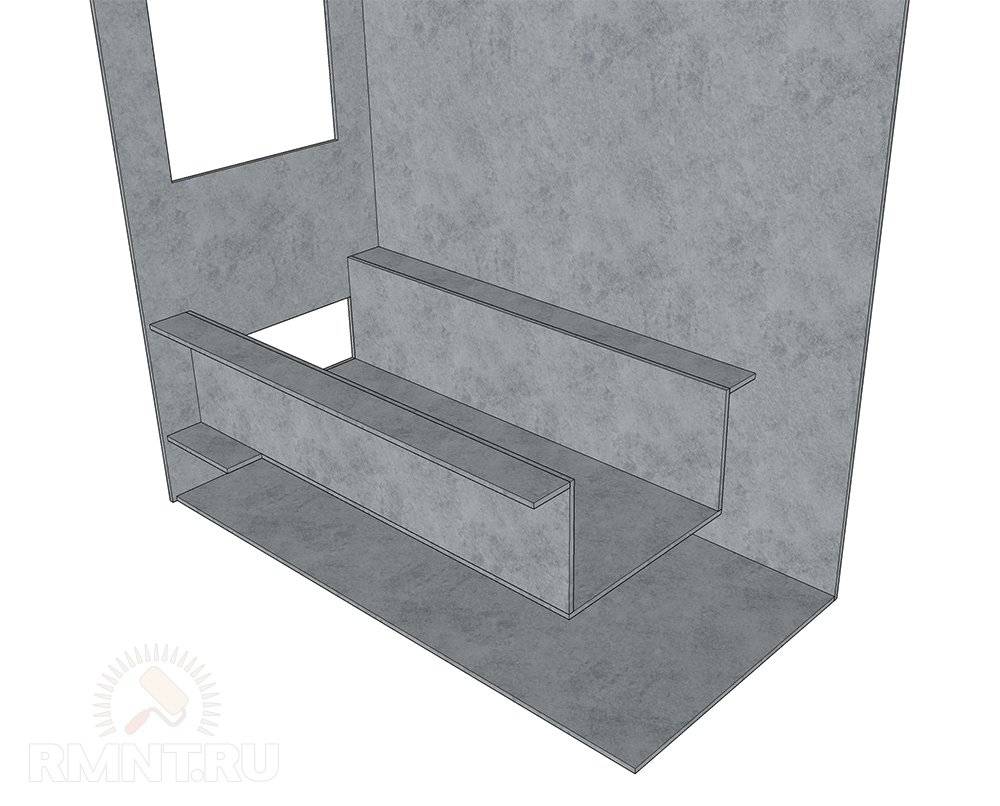

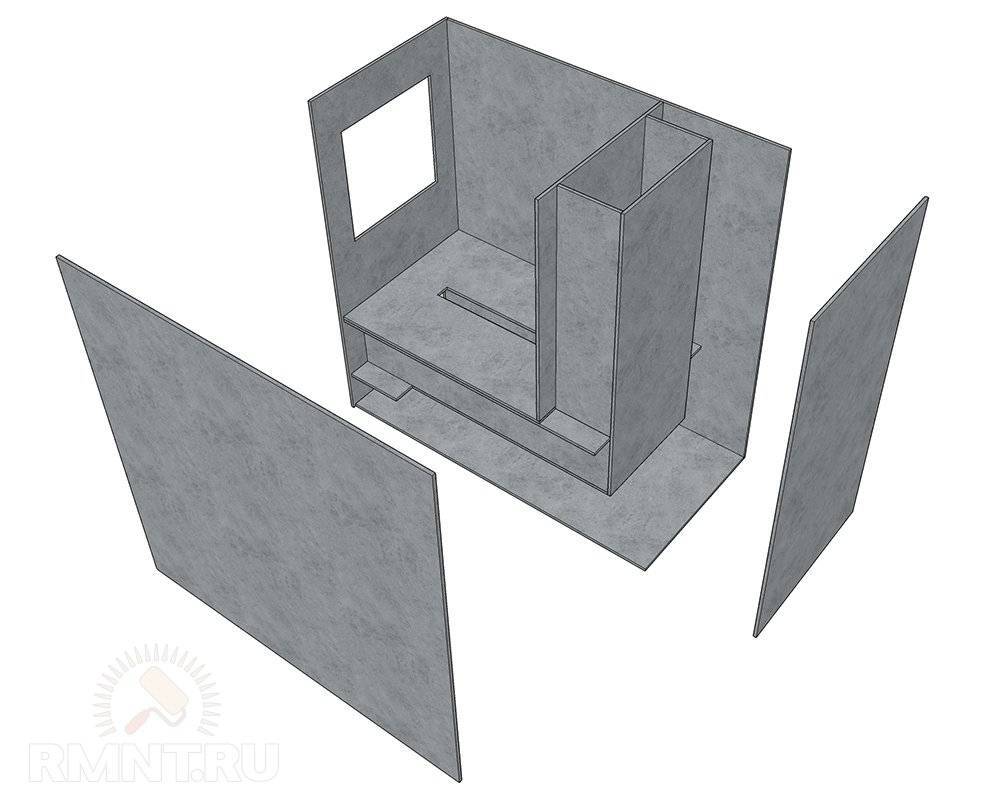

Основа двухкамерной топки — наружные боковые стенки. Они общие для обеих камер, соединяются посредством передней стенки, в которой проделаны два прямоугольных отверстия для дверец. Нижнее отверстие предназначено для обслуживания камеры сгорания, его высота должна быть порядка 120–150 мм, ширина — не менее 300 мм, располагается отверстие с отступом в 150 мм от нижнего края. Верхнее отверстие предназначено для загрузки камеры газификации, чем оно будет больше — тем лучше, располагаться отверстие должно не ближе 100 мм к верху камеры. Снизу и сзади топка замыкается цельными листами, которые вырезают по внешним габаритам топочной камеры, но не приваривают до окончания сборки внутренних деталей. Сверху котёл накрывается листом номинального сечения.

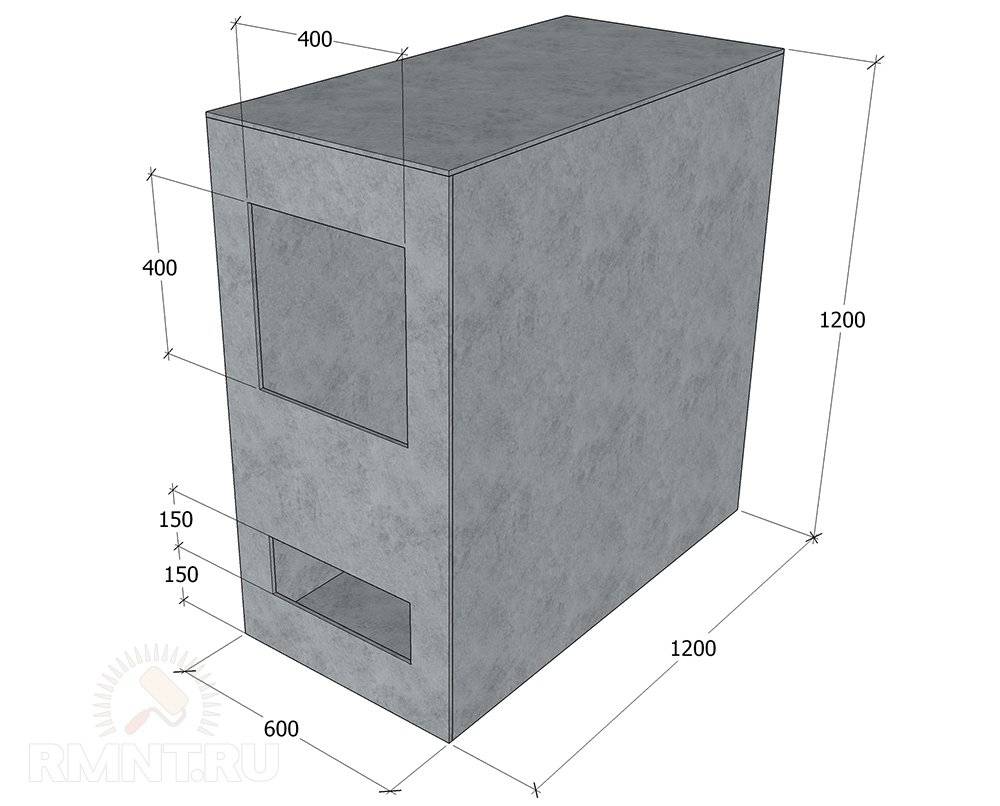

Пример размеров пиролизного котла

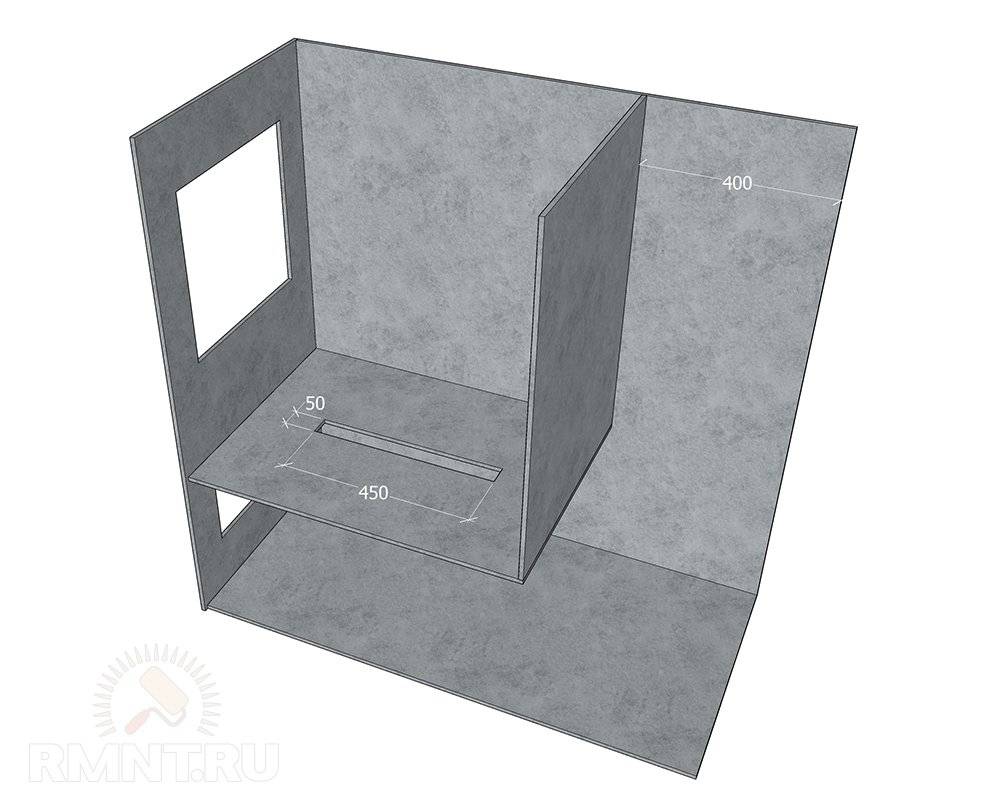

Разделять камеры газификации и сгорания будет цельная плита, ширина которой соответствует внутреннему расстоянию между стенками, а длина — на 400 мм меньше. В задней части плиты вертикально приваривается цельная перегородка, которая отделяет камеру загрузки по всей высоте, по центру вдоль горизонтальной части вырезается отверстие шириной 50 и длиной в 400–600 мм. Собранную Г-образную перегородку не приваривают до завершения сборки теплообменника.

Достоинства и преимущества самоделки

Прежде чем мы рассмотрим, как сделать пиролизный котел своими руками, следует рассмотреть плюсы и минусы конструкции. Нельзя сказать, что самоделки чем-то плохи, но и до идеалов им далековато. Но в целом они имеют полное право на существование. Для начала рассмотрим их положительные черты:

• Низкая себестоимость – нужно приобрести железо и трубы, а инструмент у работящего человека есть всегда. При наличии халявного железа можно собрать пиролизный котел своими руками почти бесплатно, потратившись на сварочные электроды и отрезные круги для болгарки;
• Экономия на топливе – если агрегат будет собран правильно, он будет давать солидное количество тепла, эффективно разлагая древесину на кокс, уголь, золу и горючие газы;
• Возможность регулировки интенсивности горения и температуры в отопительном контуре – для этого придется приобрести управляющую электронику;
• Эффективный обогрев домов большой площади – ничто не мешает изготовить своими руками пиролизный котел довольно высокой мощности, до 25-35 кВт. Такая мощность позволит обогреть площадь до 200-300 кв. м.

Есть и недостатки:

Чистка котла от продуктов горения – процесс несложный, но рутинный и требующий постоянного внимания.

• Трудно добиться того КПД, что присущ пиролизным котлам заводского производства. Но если тщательно следовать схеме изготовления и не допускать вольностей, получится отличный эффективный агрегат;
• Сложность расчетов – многие люди изготавливают самодельные пиролизные котлы на дровах длительного горения по собственным схемам. Но для этого нужны определенные знания, которые есть не у всех;
• Внушительные размеры оборудования – агрегат мощностью 25-30 кВт получается весьма солидным и тяжелым;
• Для установки оборудования необходимо отдельное помещение – учитывая громоздкость, можно смонтировать его в подвале дома.

Недостатки не самые страшные, поэтому с ними можно мириться.

Самым главным недостатком является несколько страшноватый вид пиролизного котла, собранного своими руками. Поэтому мы советуем вам проявить аккуратность, чтобы аппарат получился более симпатичным. В заключение всего вы сможете окрасить его огнеупорной краской.

Расходные материалы и необходимый инструмент

Пример самодельного котла

Сборка котла дело не простое. Прежде чем приступать к самостоятельному изготовлению установки нужно внимательно ознакомиться со всеми нюансами и реально оценить свои возможности.

Если вы все же решились осуществить сборку пиролизного котла своими руками, то ваша экономия составит около 2000 долларов.

Сборку котла своими руками производят многие народные умельцы. Благодаря этому в сети можно найти достаточно много открытой информации на тему пиролизных котлов. Однако не все из них делятся информацией бесплатно. Некоторые из Кулибиных осуществляют продажу готовых проектов собственной разработки или же оказывают платные консультации.

Что же, это право авторства, ведь сам процесс разработки и воплощение работающей схемы в жизнь труд не легкий. Для начала следует, изучить все открытые источники и если вы почувствуете недостаток информации, то сможете прибегнуть к платной помощи.

Однако, даже в случае затрат на покупку готового проекта вы значительно сэкономите нежели потратили бы на промышленный котел.

Инструменты, которые вам понадобятся:

• Сварочный аппарат постоянного тока.
• Электрическая дрель.
• Две болгарки — большая (под круг 230) и малая под круг 125

Необходимые расходные материалы на постройку:

• Листы металла, толщиной 4 мм.
• Трубы диаметром 5,7 см (7-8 м).
• Трубы диаметром 15,9 см (0,5 м)
• Огнеупорный кирпич – 15 штук
• Трубы диаметром 3,2 см (1 м)
• Профтруба 60 на 30 (1,5 п.м)
• Полоска стали, 20 см на 7,5 м (толщина стали 4 мм)
• Профтруба 80 на 40 (1 п.м)
• 5 упаковок электродов для сварочного аппарата
• Полоса стали 0,8 см 1 п.м
• Отрезные круги диаметром 125мм -10штук
• Шлифовальные круги диаметром 125мм – 5 штук
• Вентилятор, для организации тяги
• Температурный датчик

Вот и все, что понадобится вам для сборки собственной пиролизной установки.
