Печи Огонь-батарея: характеристики, особенности конструкции и отзывы владельцев

Установка

Устанавливая банные печи Термофор, следует строго соблюдать технологию. Необходимо учитывать дистанцию между агрегатом и легковоспламеняющимися предметами — оно должно быть не менее 130 см.

Если печь будет размещена внутри деревянной бани, то необходимо прибегнуть к вспомогательной защите стен при помощи теплоотражающего экрана. По площади он должен превышать проем для вставки печи вдвое.

Монтаж конструкции нужно осуществлять на основании из негорючих материалов. В качестве него может использоваться металлический лист или шамотный кирпич.

Также важно соблюдать расстояние в 25-30 сантиметров между стенкой бани и внешней стеной печи

Самые популярные модели

Подбирая чугунные печи «Гефест», отзывы и ассортимент продукции нужно изучить обязательно. В противном случае можно сделать неверный выбор. Основными плюсами чугуна считается то, что он не выделяет вредных и токсических веществ.

Также, согласно отзывам, самыми вместительными и функциональными изделиями считаются печи марки ПБ 00. Они подходят для отопления больших по площади банных помещений. Модель ПБ 00МС и М отличают внушительные габариты и высокая производительность. Вывод, предназначенный для дымохода, имеет сечение 200 мм. Они отлично подходят для помещения 80 квадратов.

Печь «Гефест» ПБ 000МС и М применяется для парных площадью 120 квадратов. Производительность их составляет 45 кВт. Вес изделия — 950 кг. Различие между моделями заключается в габаритах, а также особенности оформления.

Имеет хорошие отзывы печь «Гефест» ПБ 01. Это модель весом 350 кг и возможностью увеличения размеров топочной на 10 см. Подобная особенность достигается исключительно путем добавления специально предназначенных для этого вставок, которые идут в комплекте. Изделия поставляются в разобранном виде. Сборка печи не составит никакого труда, так как имеется инструкция.

Еще одна рекомендованная владельцами модель — ПБ 01 МС. Она отличается тем, что имеет специальные клапаны, обеспечивающие намного лучшую конвекцию. Они расположены так, чтобы обеспечивать скорость теплоотдачи. Подобная печь «Гефест» с закрытой каменкой в отзывах упоминается часто. Причем большинство владельцев довольны покупкой. Особенно радует то, что каменка изделия вмещает примерно 300 кг камней.

Печи серии ПБ 02 можно использовать для обогрева бани площадью 35 квадратов. Модификации таких печей самые различные. Среди наиболее популярных нужно выделить такие как:

• ПБ 02М (320 кг);
• ПБ 02С (310 кг);
• ПБ 02 МС (310 кг).

Модель ПБ 02М представляет собой удлиненный вариант конструкции и, помимо этого, допускает полноценный обогрев парной и предбанника. Дверца топочного ящика оборудована жаропрочным стеклом. За счет такого оснащения комната, предназначенная для отдыха, получает камин, в который превращается прочная и выносливая топочная.

Модель ПБ 02С имеет оснащение в виде специальной сетки для каменки. Прогретое обрамление из камней позволяет намного быстрее прогреть парную. При этом тепло одинаково распространяется по всем помещениям.

Модель ПБ 02МС дает возможность проводить растопку печи из другого помещения. Функционирование изделия возможно в двух режимах, а именно горячий пар с повышенной влажностью и сухой воздух.

Печи «Гефест» серии ПБ 03 представлены в нескольких модификациях, а именно:

• ПБ 03М;
• ПБ 03С;
• ПБ 03МС.

Конструкция печи ПБ 03М такова, что воздух в ней нагревается через несколько минут после растопки. Специалисты для этого варианта рекомендуют обязательно делать облицовку из кирпича. Печь ПБ 03С оснащена каменкой, которая вмещает 250 кг камней. Она оборудована герметичной дверкой и возможностью увеличения топочной. Печь ПБ 03 МС обеспечивает нагрев парной за достаточно короткое время. Имеет каменку, которая вмещает 200 кг камней.

Если баня совсем небольшая — парные до 15 квадратов, то производитель предлагает варианты печей 110-125 кг. Среди наиболее любимых владельцами нужно выделить ПБ 04М. Этот вариант обязательно требует облицовки кирпичом. Изделие не только хорошо обогревает парную, но и рядом расположенные помещения.

Модель печи ПБ 04МС идет в комплексе с парообразователем, который позволяет сделать воздух в бане более насыщенным. Устройство распространяет сухой и влажный пар.

Отдельно нужно выделить газовые печи «Гефест», в отзывах владельцы их также в основном хвалят. Они отлично подходят для деревенского дома, дачи, а еще использования в туристических походах. В ней можно приготовить все, что готовится в большой полноразмерной духовке. Основным ее достоинством являются небольшие размеры.Согласно отзывам о мини-печи «Гефест», она функциональная и надежная.

Виды отопительных установок

Отопительная модель на дровах Термофор

Компания Термофор производит разные модели печей, которые отличаются конструкцией, теплопроизводительностью, наличием дополнительных опций и работают по отдельным принципам. В ассортименте присутствуют:

• отопительные устройства;
• дровяные каменки;
• газовые и электрические печи для бани;
• агрегаты для отопления и варки;
• котлы различного назначения.

На печь в баню Термофор можно установить отдельный бак самоварного типа. Также он может присутствовать в комплекте моделей как опция.

Учитывая материал изготовления, печки Термофор делят на устройства из высоколегированной нержавейки (Inox) и более дешевые агрегаты из конструкционной углеродистой стали (Carbon).

Малой мощности

Маломощное устройство для небольшого помещения

Компактные банные печи Термофор подойдут для парилки 4-10 м3. Отопительные агрегаты разогреваются быстро, дров расходуется немного. Каменки в современных моделях имеют внушительные размеры, в них можно разместить много камней. Это позволяет прогревать парилку длительное время. Оборудование этой категории считается идеальным вариантом для дач и маленьких коттеджей. Несмотря на то что маломощные модели потребляют немного топлива, их КПД достаточно высокий. По этой причине удается сэкономить на отоплении, не уменьшая комфорт в доме. К данной группе принадлежат печи «Компакт», «Нормаль», «Березка», «Золушка».

Базовые

Отлично подойдут для парилки 6-16 м3. Устройства средней мощности хорошо прогревают помещение в течение часа, стенки конструкции удерживают тепло продолжительный период времени. Базовые модели сохраняют все свойства маломощных устройств, только их устанавливают в помещениях с большим объемом. Если для парилки неправильно подобрать отопитель, могут возникать проблемы: перерасход топлива, нарушение эксплуатации агрегата (со всеми последствиями), низкая температура в комнате. Поэтому базовые модели на ровне с маломощными часто устанавливаются на дачах, в небольших коттеджах. К Термофор печам этого класса принадлежат «Тунгуска», «Гейзер 2014».

Увеличенные

Банная печь Гекла увеличенной мощности

Самые мощные отопительные агрегаты рассчитаны на прогревание парилок 12-24 м3. Это наилучший вариант для загородного дома. Выбрав такую модель, можно за небольшие деньги обеспечить достаточный уют и комфорт в помещении. Надежность высокомощных отопительных печей Термофор исключает излишние финансовые затраты и другие неприятные моменты. Представители устройств с увеличенной мощностью: «Калина» и «Гекла» Inox.

Отопительные печи работают в диапазоне от наименьшей до максимальной мощности. Многие производители, чтобы привлечь клиента, указывают максимальные параметры. Использование отопительного оборудования на такой мощности приведет к его скорому износу. Поэтому печь следует покупать с небольшим запасом показателей.

Назначение и основные требования

Огонь-Батарея — воздухогрейная печь. То есть, она греет воздух в помещении. Причем делает это быстро и эффективно, горит долго. Производители заявляют, что полная закладка сухих дров, в зависимости от модели и заданных регулировок, горит 8-16 часов. Реально — по сообщениям пользователей — на сухих дровах, но с неполной закладкой — 6-9 часов. Большие цифры в отзывах не встречались.

«Приехал на дачу, мороза еще не было — в районе 0°С, но дом выстыл. Закинул меньше четверти топки, минут 20-30 горела в режиме буржуйки (точно не засекал, но по ощущениям — где-то так). За это время температура поднялась на 10-15 градусов. Скорость нагрева очень порадовала. Потом закрыл задвижки, горение притихло, временами появлялись язычки синеватого пламени. Перегорело все, в пыль, и ее оказалось очень мало.»

«У меня Огонь-батарея 7. Топил уже раз 5-6. На ночь закидываю дров ¾ объема, и до утра горят. За все это время чистил ее только раз, и то золы было с гулькин нос. Жена даже расстроилась, она решила золой удобрять огород.»

Важное требование по эксплуатации: использовать только дрова. Это исключительно дровяная печь. Для уменьшения количества конденсата и сажи они должны быть сухими

Для большего удобства потом, после розжига можно сверху, через конфорку, засыпать пеллеты

Для уменьшения количества конденсата и сажи они должны быть сухими. Для большего удобства потом, после розжига можно сверху, через конфорку, засыпать пеллеты.

Основной режим — тление. При растопке печи и прогреве дымохода необходимо интенсивное горение с активной подачей воздуха (все задвижки открыты). После того, как тяга стабилизируется, задвижки/шибера перекрываются, и печь переходит в режим тления. На этот режим приходится до 70-85% времени прогорания закладки. Конкретные цифры зависят от теплоемкости дров, степени их сухости и «стартовой» температуры.

Если вам необходима отопительная печь на дачу временного проживания, Огонь-Батарея —  неплохой выбор. Она быстро справится с задачей. Все пользователи отмечали, что с этой печью они намного раньше снимали куртки, чем со всеми предыдущими. А в «предыдущих» были кирпичные и другие металлические, включая Профессора Бутакова того же Термофора.

Для отопления домов постоянного проживания металлические печи не рекомендуют вообще, и эту тоже. Она хоть и эффективна, и «мягче» греет, но, все равно, для дома с постоянным проживанием лучше иметь водогрейный котел. Причем это мнение высказывают и сами разработчики. Но, как говорят, хозяин — барин.

В активной фазе горения пламя желтовато-красное

Наверное, чтобы подчеркнуть «дачное» назначение печи, в ней имеется конфорка. Для дачи или гаража — это отлично: пока разгорается закладка дров, можно чайник вскипятить, пищу приготовить/подогреть. Потом, когда она выходит на режим тления, становится почти бесполезной, разве что поддерживать температуру в чайнике.

Этой конфорки нет во второй, линейке — эконом варианте Огонь-батарея — ЛАЙТ. Наверняка потому, что именно наличие конфорки в верхней части печи, вызвало больше всего вопросов. Теоретически, между кольцами может просачиваться в помещение дым и угарный газ. Действительно может, но только если нет тяги. То есть, во время растопки (но в этот момент дымят все печи) или если дымоход сделан неправильно или забит. Во всех остальных случаях Огонь-Батарея не дымит.

Это интересно: Как выбрать дрель-шуруповерт Stanley

Технические характеристики

Рабочие параметры печи «Атмосфера»:

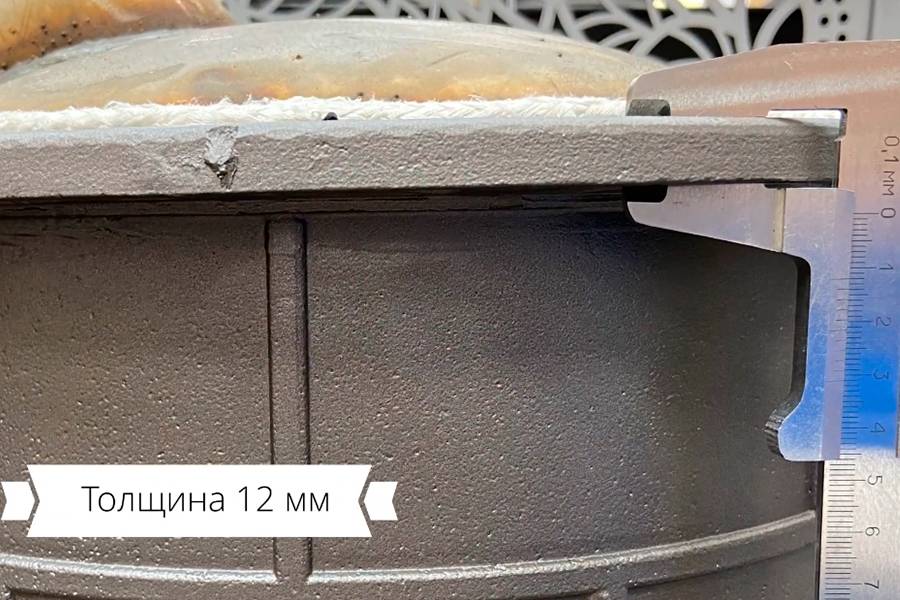

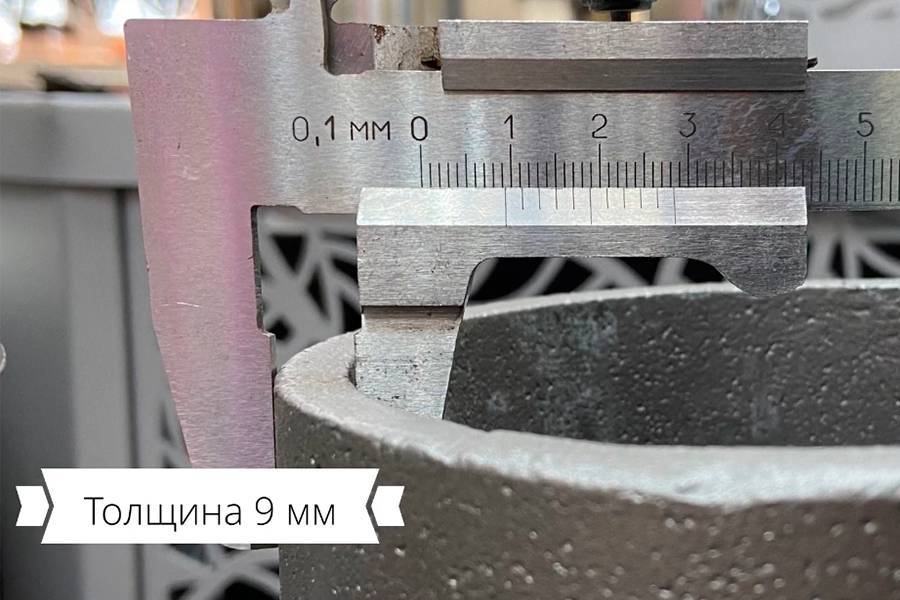

• материал корпуса — чугун;
• объем помещения (парилки) — от 12 до 25 м3;
• объем топки — 54 литра;
• общая масса печи (вместе с сеткой) — 157 кг, в упаковке — 177 кг;

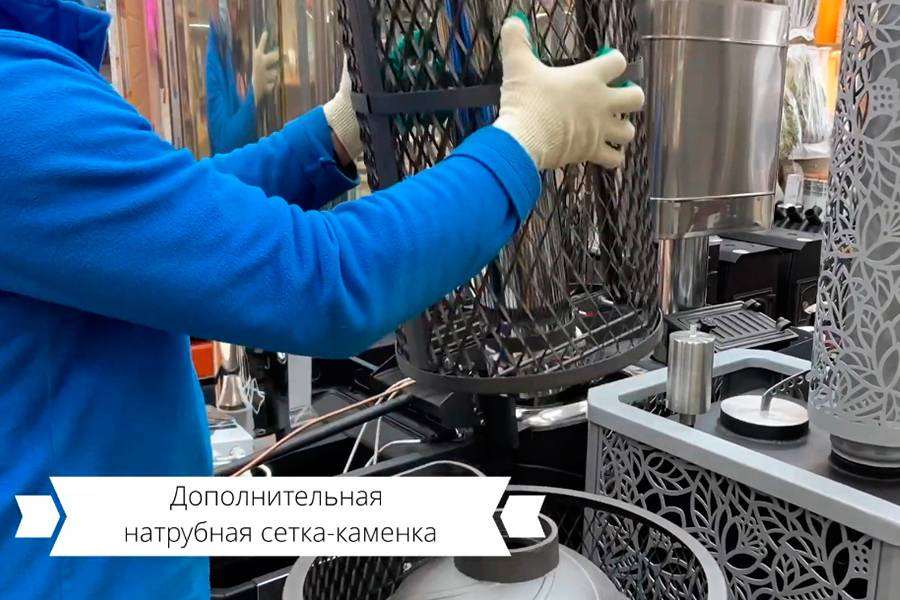

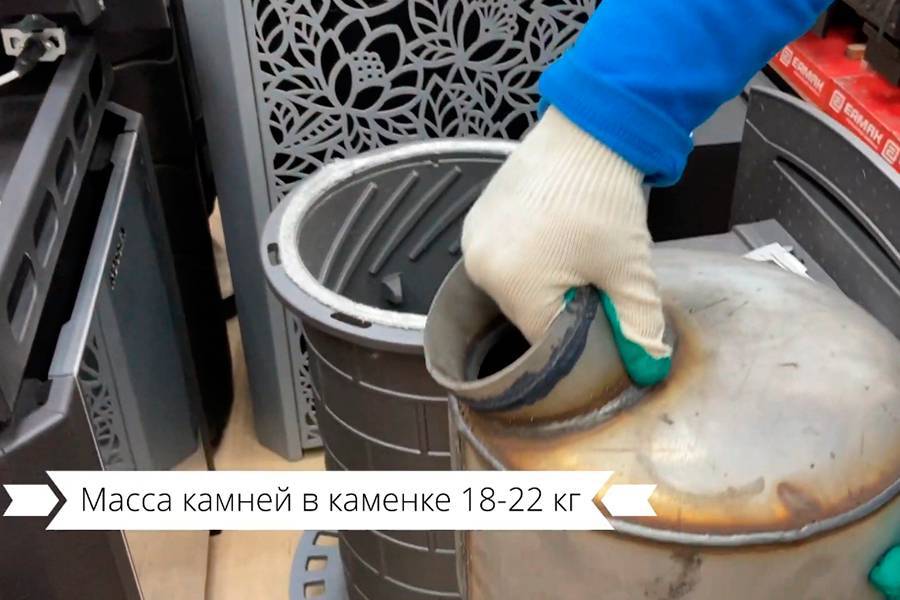

• масса камней во внутренней каменке — 25 кг, в сетке — 180 кг (для одной из моделей — 60 кг);
• диаметр дымохода — 115 мм (внутренний), 140 мм (наружный);
• габариты (В-Д-Ш) — 855 х 805 х 575 мм.

Указаны характеристики, общие для всех моделей линейки. У каждой из них имеются собственные особенности, не меняющие общих параметров, но придающих печи определенные специфические качества. Они преимущественно относятся к внешнему оформлению, так как основные элементы конструкции унифицированы и используются во всех моделях.

Принцип действия

Печь «Атмосфера» вырабатывает тепловую энергию при сжигании топлива в топке. При этом, в конструкции использован метод вторичного дожигания. Для этого на внутренних стенках и на куполе топки имеются специальные направляющие, способствующие созданию вихревого эффекта.

Пламя заворачивается в спираль и обретает повышенную энергию. Достигая верхних участков топки, оно взаимодействует с дымовыми газами и сжигает большую часть горючих частиц и газов. От этого увеличивается теплоотдача, а в составе дыма снижается количество твердых частиц и газов. Для увеличения этого эффекта в корпусе имеются отверстия, в которые поступает воздух. Возникает наддув, повышающий интенсивность горения и обеспечивающий стабильность вторичного дожигания.

Пользователю не приходится как-то регулировать процесс дожигания — он проходит естественным путем. Надо только заложить необходимое количество дров и время от времени помешивать их, проталкивая концы поленьев в топку.

Для подачи пара в специальное отверстие заливают воду. Каменка закрытого типа обеспечивает легкий и горячий пар, который выводится из паровой пушки.

Виды печей

В зависимости от мощности печи делятся на 4 типа:

• Огонь Батарея 5.

Огонь Батарея 7.

Огонь Батарея 9.

Огонь Батарея 11.

Печи имеют разную степень комплектации, разделяются на стандартный вариант и эконом, который носит название Лайт и имеет отличия:

• Эконом вариант идет без конфорок.
• Дымоход может быть только прямым.
• В дверь не вставлено стекло, через которое проходит контроль над горением.
• Из-за отсутствия колосников и зольника, продукты сгорания убираются вручную.
• Отсутствие конвекторов.

Огонь Батарея 5

Печь Огонь Батарея 5 имеет следующие технические характеристики.

Отапливаемое помещение в куб. м	до 100
Используемое топливо	дрова
Мощность кВТ	6
Глубинный размер, мм	555
Ширина аппарата, мм	370
Высота, мм	760
Вес, кг	42
Дымоход, диаметр трубы, мм	120

Дополнительные преимущества:

• Сверху расположена чугунная конфорка. На ней можно готовить пищу, вести сверху загрузку дров и прочистку печи.
• Теплообменник изготовлен из нержавеющей стали.
• Имеет эффективно работающие щелевые конвекторы.
• Большое топливное пространство.
• Регулировку процессом горения.
• Вывод дымовой трубы может проходить как вверх, так и вниз.
• Все сгоревшее топливо опускаются вниз.

Огонь Батарея 7

Модель Огонь Батарея 7 имеет увеличенную камеру топки.

Характеристики:

Отапливаемое помещение в куб. м	до 150
Используемое топливо	дрова
Мощность кВТ	6
Глубинный размер, мм	680
Ширина аппарата, мм	370
Высота, мм	760
Вес, кг	60
Дымоход, диаметр трубы, мм	120

Преимущества:

• 2 варианта подключения, сзади и спереди, в зависимости от того, как позволяет обстановка помещения.
• Наличие непроницаемой, стеклянной перегородки.
• Сверху находится чугунная конфорка из 2 кругов.
• Дожиг газов. Присутствует только у этой модификации.
• Чугунные колосники.
• Наличие герметичной емкости для сбора золы.

Огонь Батарея 9

Для печей Огонь Батареи 9 характерны особенности:

• С каждой стороны присутствуют по 9 ребер щелевого радиатора.
• Более высокую производительность.
• Для серии «Б» предусмотрен в комплекте нержавеющий бак. Имеется возможность подключение до 2 батарей.

Остальные характеристики.

Отапливаемое помещение в куб. м	до 200
Используемое топливо	дрова
Мощность кВТ	13
Глубинный размер, мм	805
Ширина аппарата, мм	370
Высота, мм	760
Вес, кг	70
Дымоход, диаметр трубы, мм	120

Огонь Батарея 11

Лучший представитель фирмы Терфомор. Из всех модификаций у нее самый большой размер топливного пространства. Предусматривается небольшое количество закладок, даже в случае длительного горения. Она прекрасно обогревает помещение, не занимая большой территории. Сведено к минимуму участие человека, поскольку идет применение цифровых технологий.

Техническая характеристика печи.

Объем отапливаемого помещения, м куб.	250
Мощность, кВт	16
Ширина дверцы для топки, мм	150
Высота дверцы для топки, мм	300
Общая масса, кг	72
Объем теплообменника, л	1,3
Топка, л	76
Загрузочный объем топлива, л	68
Длина закладываемых дров, мм	670
Дымоход, диаметр, мм	120

Преимущества и минусы

При выгорании топки непригодные к эксплуатации детали можно заменить Обогревательные устройства «Теплофор» серии Огонь-Батарея обладают множеством преимуществ:

• аккуратное выполнение корпуса – сварные швы не видны;
• уникальность теплового потока – человек чувствует тепло, а не жар;
• возможность установки в любой комнате;
• наличие эффекта экранирования – ИК-тепловых потоков;
• показатель КПД в интенсивном режиме 76 %, при длительном горении – 87 %;
• особая конструкция топки – внизу находится контейнер для сбора золы;
• регулировка скорости горения – используется два типа заслонок (для подачи кислорода и дымовывода);
• быстрая замена неисправной камеры сгорания;
• наличие чугунных колосников для полноценного выгорания дров.

К минусам печного оборудования относятся:

• образование копоти на стеклянной створке при закладке влажных дров;
• доступ дыма в комнату при несоблюдении высоты трубы в 5 м;
• скопления золы и конденсата на стенках дымохода без теплозащиты;
• необходимость наличия воды в моделях с теплообменником.

Как выбрать подходящую модель, преимущества и недостатки

Как и любые подобные агрегаты, печи «Термофор» во всем своем разнообразии моделей, имеют ряд недостатков. Несмотря на то, что каждая линейка обладает своими особенностями и, как следствие, преимуществами, это не перекрывает их минусы.

Плюсы таковы:

• Компактные размеры печей.
• Высокие показатели КПД.
• Печка «Термофор» имеет достойный внешний вид.
• Изготовление с применением современных технологий.

Важно! Среди недостатков можно выделить сравнительно высокую цену на изделия. По сравнению с другими отечественными компаниями, Termofor поставляет товары по более высокой стоимости. Источники

Источники

• https://StrojDvor.ru/otoplenie/konstruktivnye-osobennosti-i-xarakteristiki-pechej-termofor/
• https://teplofan.ru/pechi-i-kaminy/pechi-termofor-dlya-doma-dachi-bani
• https://www.tproekt.com/pechi-termofor/

Сфера эксплуатации

Модель Лайт без конфорки используется для отопления сараев, гаражей, теплиц

Отопительные устройства в зависимости от мощности подходят для дачных домов, загородных коттеджей, мастерских и небольших производственных цехов. Модели с встроенным теплообменником допускается подсоединять к системе ГВС и водяному отоплению. Инструкция изготовителя содержит информацию о соблюдении правил безопасности:

• отопитель не устанавливается рядом со взрывоопасными объектами и продуктами;
• разжигать агрегат керосином и бензином нельзя;
• необходимо чередовать режим интенсивного горения с тлением;
• на ночь оставлять рабочую печку запрещается.

Характеристики

Рассмотрим основные характеристики данного прибора:

1. Благодаря компактному размеру и плавным контурам корпуса, печь легко впишется в любой интерьер и станет его частью.
2. Новейшие методы компьютерного моделирования позволили достигнуть высоких теплотехнических показателей в процессе эксплуатации.
3. Модификация с литерой «Б» имеет нержавеющий теплообменник, это позволяет производить нагревание воды для разных бытовых нужд.
4. У большинства моделей имеется удобная чугунная конфорка для приготовления пищи и нагрева воды.
5. Уникальный щелевой конвектор блокирует инфракрасное излучение от топки, обеспечивая обогрев помещения мягкими конвекционными потоками.
6. Вместительная топка позволяет загружать больше топлива за один раз, для более продолжительной работы печи.
7. Регулятор горения абсолютно герметичен и оснащен замком, что позволяет следить за интенсивностью пламени и устанавливать зольник в оптимальном положении для обеспечения наиболее продолжительного горения.
8. Основные элементы печи сменные, это увеличивает срок службы прибора и предотвращает прогорание днища и стенок печи.
9. Возможность установить дымоход в горизонтальном либо вертикальном положении, исходя из конфигурации отдельно взятого помещения.
10. Благодаря особой конструкции топки продукты горения не скапливаются, а попадают напрямую в зольник.
11. Возможность вписать в интерьер, благодаря красивым разнообразным оттенкам — антрацит, шоколад, антрацит-серый металлик.

Как правильно установить котел Огонь Батарея

Печи для дома на дровах длительного горения Огонь Батарея, имеют конвекционные каналы, идущие по бокам печи, служащие своеобразным экраном, защищающим от жесткого излучения стали. Несмотря на это, корпус сильно нагревается, что при определенных условиях, может стать причиной пожара.

При монтаже печки, дополнительно, учитывают особенности его работы. Печь работает как воздушный обогреватель, использующий естественную конвекцию воздуха. При установке и выборе места расположения, учитывают эту особенность. Лучшее руководство по размещению, дает подробная инструкция по эксплуатации.

По этой причине, печь лучше всего поставить к стене, приблизительно посередине помещения. Рядом нельзя располагать мебель и другие предметы, способные мешать нормальному распространению нагретого воздуха.

Не стоит переживать по поводу того, что печка испортит дизайн дома. Воздухогрейную интерьерную дровяную отопительно-варочную печь Термофор Огонь Батарея, отличает красивый внешний вид и современное оформление.

В отличие от других моделей компании Термофор, к отопителю нельзя подсоединить воздуховоды. Печка будет прогревать только то помещение, в котором она установлена. При необходимости, можно подключить 1-2 радиатора отопления (функция предусмотрена для моделей серии Б) и прогревать небольшую смежную комнату.

На этапе подключения к дымоходу, допускается до 80% всех ошибок, влияющих на дальнейшую эксплуатацию печи Огонь Батарея. К выбору и способу установки дымохода, стоит отнестись со всей серьезностью.

Предлагаем ознакомиться: Печь на отработке из трубы: как сделать эффективную печку на отработанном масле из подручных материалов

Работы выполняют, следуя следующим рекомендациям:

• Выбор материала – для режима длительного горения, характеристики тяги критичны. Недостаток интенсивности удаления дыма, приводит к скоплению смолы и ускоренному зарастанию трубы. Для подключения, подойдет утепленный дымоход из нержавеющей стали, типа сэндвич, а также, керамический аналог.
• Утепление и правила безопасности – температура дыма в дымоходе на выходе из печи, достигает 450-550°С. Шибер нагревается до ярко малинового цвета. При прохождении через плиты перекрытия и кровлю, обязательно изготовление противопожарной разделки, заполненной негорючим утеплителем.

Минимальная высота дымохода, не менее 5 м. Дымовую трубу поднимают, независимо от уровня кровли относительно грунта.

Во время топки, корпус печи и дымоходные трубы, сильно разогреваются, что может стать причиной пожара. Правила пожарной безопасности, относящиеся ко всем твердотопливным агрегатам, предписывают обязательное выполнение следующих рекомендаций:

• Установка печи на деревянные полы – изготавливается защитный слой из кирпичной кладки (кирпич плашмя). Подушка получается высотой до 10 см. Кирпичная теплоизоляция при установке печи, обеспечивает максимальную безопасность. В помещениях с бетонными полами в качестве основания, допускается облицовка керамической плиткой. Если не изолировать печь от деревянного пола, вероятность пожара увеличивается в несколько раз.
• Монтаж потолочной разделки – устанавливают либо уже готовый модуль, продающийся в специализированных магазинах в комплекте с дымоходом, либо самостоятельно изготовленную конструкцию. Последняя, делается в виде короба 50*50 см, заполненного минеральным или базальтовым утеплителем.

Стенки вокруг печи, защищают стальным листом с подложенным под него теплоизоляционным слоем. Возможна облицовка керамической плиткой. Расстояние от стен при установке в деревянном доме, не менее 120 см. После утепления и защиты стен от возгорания стальным листом, разрыв сокращают до 50-60 см.

https://www.youtube.com/watch?v=V8cxft6xRAg

Можно встретить самые разные отзывы о печах Огонь Батарея. Некоторые владельцы недовольны приобретением и указывают на несколько причин:

1. Самоочищающееся стекло не очищается.
2. Во время открытия дверки, в помещение поступает дым.
3. Быстрое зарастание внутреннего просвета дымохода.

Метки: печь, рука, свой, термофор, установка

« Предыдущая запись

Виды печек марки Огонь Батарея

Если подсчитать, завод Термофор, выпускает около 12 различных модификаций в серии Огонь Батарея. Для облегчения выбора, все печи делят между собой по нескольким признакам:

• Базовая модификация – воздухогрейные котлы, оснащенные стеклянной вставкой топочной дверцы и варочной поверхностью.
• Серия Лайт – печки без дополнительного функционала.
• Индекс «Б» – модель с встроенным теплообменником.

В каждой серии, присутствует три модификации, что дает возможность подобрать оптимально подходящую печку.

Огонь Батарея 5

Отопительная печь Огонь Батарея 5, предназначена для небольших помещений. Максимальная отапливаемая площадь не более 60 м². В конструкции, традиционно для этой серии, предусмотрен щелевой конвектор.

Объем топки всего 35 л. Максимальная длина поленьев не более 30-35 см. В режиме длительного горения, печка проработает около 6 часов.

Огонь Батарея 7

Дровяная печь Огонь Батарея 7, оснащена семью конвекционным ребрами с каждой стороны корпуса. Отличается увеличенной, по сравнению с предыдущей версией, топочной камерой, с вместимостью 47 л. Максимальная длина поленьев 35 см.

Топливо загружается через дверцу топливника или после съема чугунных варочных колец, расположенных на верхней горизонтальной поверхности печи. Зольный ящик герметичен, можно чистить его во время горения печи, не боясь попадания дыма в помещение.

Огонь Батарея 9

Печь Огонь Батарея 9, отличается несколькими особенностями:

• Девять конвекционных ребер щелевого радиатора, с каждой стороны.
• Возможность выбора цвета – предлагаются печи, окрашенные в традиционный оттенок – антрацит, современный – шоколад или металлик.
• Производительность 13 кВт.
• Загрузочная камера вмещает 62 л, что достаточно для полноценного обогрева жилого здания в 120-130 м², в течение 6-8 часов.

В серии Огонь Батарея Б, в базовой комплектации, предусмотрен выносной бак для воды из нержавейки. Производительности теплообменника достаточно для обеспечения ГВС или подключения 1-2 радиаторов отопления.

Огонь Батарея 11

Металлическая печь Огонь Батарея 11, самая производительная в серии, справляется с обогревом жилого помещения на 150-160 м². Конструкцию отличает удлиненная топочная камера, внешне напоминающая свод.

Дверца разработана так, чтобы свободно заполнять дровами всю топку снизу до верха. Подкладывать топливо во время горения, можно через варочную поверхность, если она предусмотрена в выбранной модели. Вес печи без учета массы дров, 72 кг.

Стоимость печей

Цена печи Огонь Батарея, зависит от выбранного индекса и наличия или отсутствия дополнительного функционала:

• ОБ 5 – базовая модель, обойдется в 14 тыс. руб., серия с теплообменником в 16 тыс. руб. Версия Лайт, будет стоить 12 тыс. руб.
• ОБ 7 – облегченная печь в серии Лайт, будет стоить 14 тыс. руб., стандартная версия 16 тыс. руб. Наличие встроенного теплообменника, увеличивает цену до 18 тыс. руб.
• ОБ 9 – стандартная печка, предлагается за 18 тыс. руб. Облеченная версия, за 16 тыс. руб. Серия с теплообменником, обойдется в 20 тыс. руб.
• ОБ 11 – печь без варочной поверхности и стеклянной вставки на дверце, стоит 18 тыс. руб. За модель в стандартной комплектации, придётся заплатить 20 тыс. руб. Наличие теплообменника, увеличивает цену до 22 тыс. руб.

Чтобы высчитать стоимость установки печи, к цене, заявленной производителем, следует добавить 10-30% затрат, необходимых на установку.

Источники

• https://teplowood.ru/pech-ogon-batareya.html
• https://AvtonomnoeTeplo.ru/pechi-kaminy/54-otopitelno-varochnye-pechi-ogon-batareya.html
• https://OTZIV-OTZIV.ru/katalog/kaminy-i-pechi/kaminy-i-pechi-termofor/otzyvy-termofor-ogon-batareya-7.html
• http://LigaPechey.ru/Pechi_otopitelnye/Pechi_otopitelnye_Termofor/Ogon-Batareya/

Дизайн печей

Если говорить об отличиях описываемых изделий от предыдущих серий, следует отметить более стильный дизайн. Конструкция изделий разработана таким образом. Чтобы на корпусе было минимальное количество сварных швов.

Такие печки можно устанавливать практически в любом помещении, не боясь, что они испортят оформление комнаты. Нагревание воздуха до комфортной температуры может происходить в течение 15 минут.

Описываемые изделия могут быть установлены в помещениях, оформленных в самых разных стилях, поэтому во время покупки можно не волноваться, что печь испортит внутреннее оформление.

Модельный ряд, технические характеристики, цены

Есть две линейки этой конструкции: Огонь-батарея и еще ЛАЙТ — бюджетная версия. Эконом-вариант отличается по следующим позициям:

• Выход дымохода только вверх.
• Нет конфорки.
• Дверка сплошная, без стекла.
• Нет переднего и заднего конвекторов.
• Отсутствуют колосник и зольник.

Эффективность и срок службы линейки Огонь-батарея Лайт заявлены такие же -5 лет. По отзывам, тоже неплохо работает и легко регулируется интенсивность горения.

Это Огонь-Батарея Лайт — без конфорки и некоторых опций

Технические параметры и рекомендованные производителем цены собраны в таблицу.Любая из моделей может быть оснащена теплообменником для нагрева технической воды. Устанавливается он в задней части печи, где под него имеются штуцера, которые в модификациях без теплообменника закрыты заглушками. Производители рекомендуют использовать эту опцию только для воды.

Технические характеристики Огонь-Батареи и рекомендованные производителем цены

Умельцы используют его и для водяного отопления, причем заливают незамерзайку: сделан теплообменник из нержавейки. Правда, мощность можно получить небольшую — 0,5-2 кВт и система должна быть самотечной с расширительным бачком открытого типа. Если используете незамерзающую жидкость, расширительный бачок ставьте так, чтобы испарения не попадали в помещения: они вредны.

Инструкция на печи Термофор Огонь-батарея (.pdf)

Руководство по эксплуатации на отопительные печи ТМФ Огонь-батарея ЛАЙТ (.pdf)

Подключение водяного контура. Плюсы, минусы, неожиданные возможности. Всем доброго времени суток!

Как я уже писал выше, заводской сценарий использования встроенного теплообменника — не для реальной жизни. Сложно, опасно, недешево, накладывает массу ограничений, а при периодическом использовании зимой – в принципе непригоден из-за опасности разморозить систему. Указал и другие минусы. Кроме того, наличие теплообменника вынуждает чистить и саму печь не реже двух раз в неделю. Из-за того, что его стенка прогревается лишь чуть выше температуры находящейся в нем воды, на ней интенсивно конденсируются продукты горения и быстро осмоляют ее. Зазоры между боковыми стенками и корпусом теплообменника зарастают осмолом, и его оттуда приходится выковыривать. Хотя, это некритично, можно и не обращать внимания, просто ухудшится теплоотдача.

Так нужен ли этот самый теплообменник? Отвечу: первую ОБ5Б купил из любопытства, вторую ОБ7Б совершенно осознанно!

Теперь небольшое лирическое отступление. Про нашу привычку начинать читать инструкцию только тогда, когда что-то уже пошло не так, ходят анекдоты. Но с печкой длительного горения шутки в сторону. Прочесть и строго соблюдать заводскую инструкцию совершенно необходимо. Она содержит все нужные рисунки, размеры, а также предупреждения об опасности тех или иных неправильных наших действий. На нее я и буду ссылаться. Однако, те, кто пишет инструкцию, преследуют и другую цель: описать все возможные ограничения, чтобы свести к минимуму вероятность предъявления гарантийных претензий. Я иногда игнорирую требования инструкций, например, такие: монтаж должен выполнять только сертифицированный персонал из специализированной организации и т. д. и т. п. У меня в доме все системы монтировал один человек – я сам. Поэтому если я где-то ниже опишу что-то, что противоречит инструкции – воспринимайте это не как рекомендацию, а как действия, которые может быть, не стоит выполнять вслед за мной. То есть я не советую делать как я сделал, а просто отчитываюсь, что сделал я у себя и как оно работает.

Вернемся к теме. Инструкция прямо запрещает «подключать к теплообменнику систему отопления», «эксплуатировать систему водонагрева под давлением, отличным от атмосферного», а также опрессовывать теплообменник и бак повышенным давлением.

Это мы выполним неукоснительно!

Абзац из инструкции про то, что «в случае закипания воды в баке следует доливать в него холодную воду», и «не заполнять доверху», следить, чтобы не полилось через край, для меня выглядит просто как анекдот. Вот вам, и утилизация избыточного тепла!

Есть рекомендация использовать только чистую (как я понимаю, с точки зрения коррозионной активности и жесткости), воду.

Для меня это означает, что возможна открытая система с расширительным баком, дышащим в атмосферу, заполненная незамерзающей неагрессивной жидкостью, с утилизацией лишнего тепла в некоем теплообменнике, например, бойлере или радиаторе. Главное- нигде ни давления избыточного, ни запорной арматуры, закрыв которую, можно было бы такое давление сдуру создать. Ну и чтобы пары этиленгликоля подальше от людей. Вот и все, дальше – дело техники. Завтра помещу конкретику и фото.
