Виды самодельных печек на отработке
Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:
- Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
- Капельная печь на отработанном масле с закрытым дожигателем;
- Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.
Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.
Устройство и недостатки буржуйки открытого типа

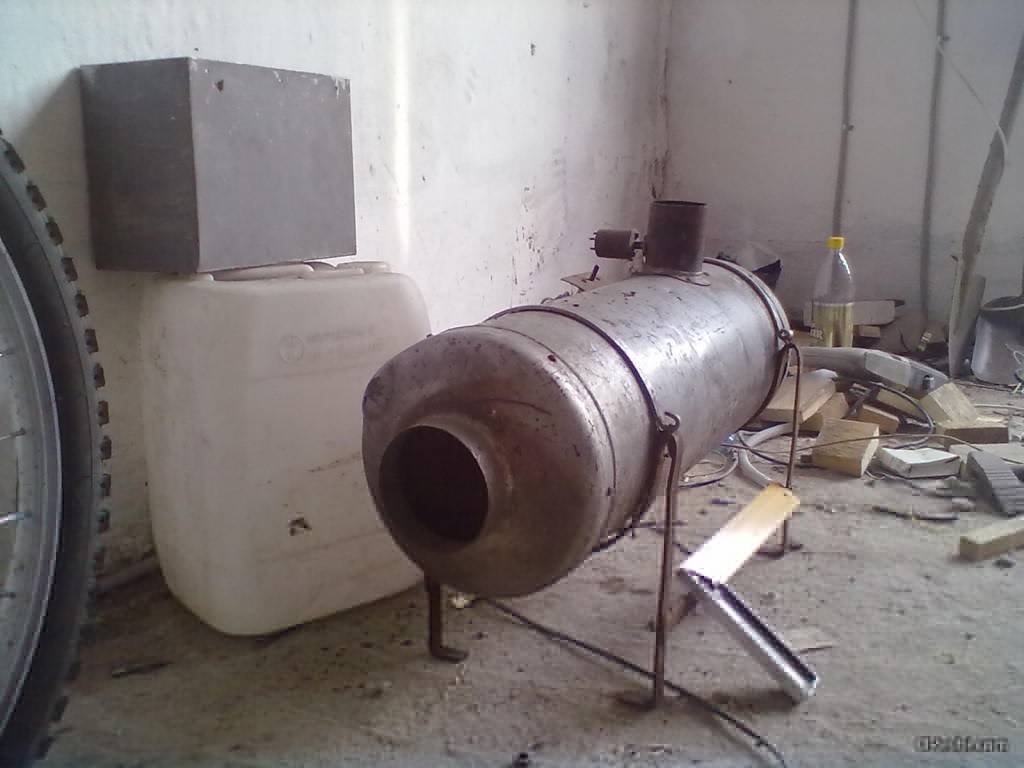

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.
Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.
Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:
- для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
- вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
- высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
- неразъемный корпус тяжело чистить от сажи.
Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки
Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.
Плюсы и минусы капельницы
Кардинальное отличие этой печи заключается в следующем:
- перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
- топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
- для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.
Схема капельницы с нижней подачей горючего из топливного бака самотеком
Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.
Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки
Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:
- Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
- Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
- Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
- Топливоподача и мощность агрегата поддается регулировке.
- Нетребовательность к высоте дымохода и удобство очистки.

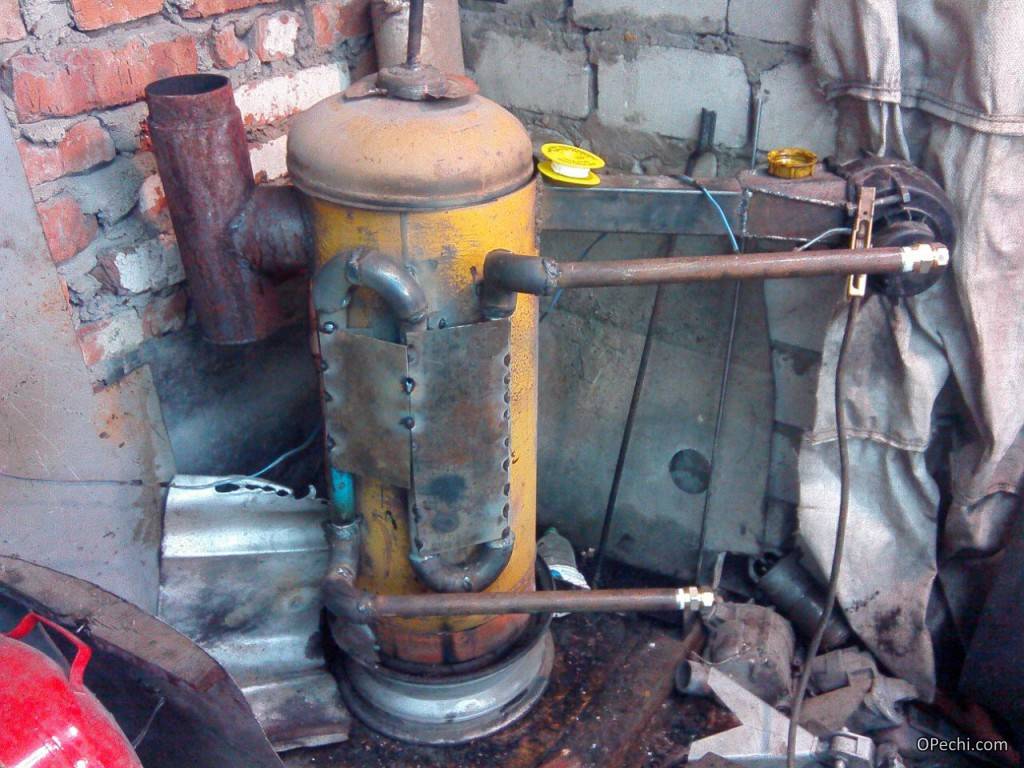

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку
Плюсы и минусы использования печки на отработке в гараже
Интерес автолюбителей к системам обогрева для гаражей не случаен. Даже смена резины с летней на зимнюю и наоборот требует времени. А возиться с обувкой машины в холодном, как погреб, помещении не хочется. Сразу же возникает идея установить обогреватель. А лучше – печь – недорогую, экономичную и с достойным КПД.
- использует отходы, которые не стоят ничего;
- быстро нагревает помещение, гараж;
- проста в обслуживании, неприхотлива;
- не создает токсичных выбросов в атмосферу;
- безопасна;
- помогает утилизировать масло, которое скапливается у частников, в сервисах;
- универсальна – подходит для домиков, саун, гаражей.
Пожалуй, стоит разбавить этот бочонок меда ложкой дегтя – речь идет о недостатках печки. Это склонность к самовозгоранию при проливах масла, ограничение на использование (нельзя оставлять печь горящей без присмотра), запрет на установку в пожароопасных помещениях. Впрочем, достоинств у нее все-таки больше.
Ниже приведены приблизительные характеристики масляной печи для гаража:
- длина дымохода – (минимум) 4 метра;
- диаметр вытяжной трубы – 100 миллиметров;
- габариты (высота, ширина, глубина) – 700х300х500 миллиметров;
- масса без топлива – около 30 килограмм.
Увеличение количества изгибов трубы
Увеличение изгибов дымохода буржуйки
Бак на выводе из стиральных машин будет удерживать определенное количество тепла, но все тепло он удержать будет не в состоянии. Большое количество тепла будет продолжать вылетать в трубу.
Поэтому одно из усовершенствований, обеспечивающих дополнительное сохранения тепла, является увеличение длины выводной трубы. Длинная труба, проходящая по помещению, но обладающая хорошей вытяжкой обеспечивает передачу тепла со своей поверхности, которое ранее терялось.
Материалы и инструменты
- несколько колен, которые можно будет беспроблемно разместить в помещении после буржуйки,
- кронштейны для крепления колен трубы,
- сварочный аппарат и инструмент по обработке металла.
Инструкция
Для начала необходимо разметить место прокладки трубы. Она может проходить с большим количеством изгибов и зигзагов, обеспечивая этим максимальное сохранение тепла, не забывая при этом о потере вытяжной тяги. После разметки места прокладки трубы необходимо установить кронштейны крепления трубы
Особое внимание следует уделить местам стыков колен трубы и углов. Кронштейны должны быть выполнены из термостойких материалов
Произвести прокладку труб с обеспечением плотного герметичного соединения, при необходимости произвести доработку колен, для обеспечения прокладки трубы по размеченному маршруту. Жестко закрепить колена в кронштейнах, проверить рабочую тягу (поджечь газету перед трубой), проверить герметичность соединений, подсоединить входное колено к печи.
Из газового баллона
Изготовленная из газового баллона печка способна отапливать помещение до 100 м2. Ее вполне можно оснастить, чтобы организовать водяное отопление. Такая печь на отработке своими руками требует принудительной подачи воздуха. Чертежи печей на отработке должны обеспечивать создание такой конструкции, которая предотвратит нагревание баллона до пожароопасных температур.
Печь на отработанном масле, изготовленная из газового баллона
Для изготовления печки на отработке своими руками нужны такие материалы, инструменты:
- уровень, рулетка;
- дрель;
- напильник;
- болгарка;
- сварочный аппарат;
- стальные уголки;
- трубы для горелки и дымохода;
- газовый баллон на 50 л;
- емкость для топлива объемом около 10 литров.
Теперь рассмотрим, как сделать устройство самому, ориентируясь на предварительно подготовленные чертежи и схемы.
Толщина стенки газового баллона составляет 1,5 см. Если этот параметр будет больше, не будет обеспечено прогревание изнутри, что не позволит маслу испаряться. В камере будет обеспечено около 600 градусов, тогда как топливо закипает при 300 градусах.
Вариант конструкции самодельной печи из газового баллона
Чтобы сделать качественную конструкцию, стоит позаботиться об уничтожении характерного запаха газа, в который специально добавляется отдушка для определения утечки. Нужно слить конденсат. В некоторых случаях баллон наполняют водой, а потом сливают. Далее его нужно плотно закопать в грунт, после чего срезать верх, используя, конечно же, болгарку.
Нижняя часть пригодится в качестве камеры, а срезанная верхушка будет использоваться как крышка. Затем нужно приварить к низу баллона стальные уголки, которые будут применяться как ножки.
Печь на отработанном масле, изготовленная своими руками
Далее берем нижнюю часть, отмеряем от ее верха 10 см, прорезаем отверстие, необходимое для вытяжной трубы. Поэтому при совершении операции нужно учитывать ее диаметр (как правило, выбирается размер 10 см, длина – 4 м).
В сделанное отверстие необходимо вставить трубу. Удерживая ее вертикально, следует приварить. За вертикальностью элемента можно проследить, используя уровень.
От места соединения трубы и баллона нужно отступить 10 см по трубе, чтобы сделать отверстия. Для этого можно использовать сварочный аппарат, поскольку диаметр нужен около 2 мм. Таких отверстий должно быть около 10, шаг между ними – 5 мм.
Простая конструкция печи на отработанном масле, изготовленной из газового баллона
В этой трубе следует сделать отверстие диаметром до 8 см. Это необходимо для приварки трубы длиной до 4 м. Она устанавливается горизонтально. Сверху баллона нужно сделать отверстие для заливки масла. Его диаметр – до 8 см.
Нужно отметить, что даже в самодельную печь нельзя заливать неочищенное масло. В его составе могут оказаться компоненты, которые способны привести к пожару или даже взрыву.
Чтобы обеспечить подогрев воды или еды, можно сделать своими руками дополнительный «поднос». Для этого можно использовать стальной прямоугольник, его приваривают к крышке.
Печь на отработке своими руками
Как разжигать и останавливать печь
После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона. Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.
Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.
Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно. Печка постепенно войдет в рабочий режим
Периодически следите за уровнем отработки в поддоне
Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.
Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.
Изготовление печи для гаража
Очень важно подготовить место в гараже, где будет стоять печь на отработанном масле. Стены и пол в этой области помещения нужно покрыть теплоизолирующим материалом – листовой сталью или асбестовыми листами. А можно поставить агрегат на кирпичную кладку
Сначала нужно сделать чертеж со всеми замерами и согласно схеме (рис. 3) собирать агрегат для гаража своими руками
А можно поставить агрегат на кирпичную кладку. Сначала нужно сделать чертеж со всеми замерами и согласно схеме (рис. 3) собирать агрегат для гаража своими руками.
Начинать работу следует из изготовления резервуаров. Для этого берется лист стали толщиной 4 мм, и с помощью болгарки вырезается из него размеченные детали. Разметка должна осуществляться согласно чертежу. Как правило, эти детали круглой формы, но можно сделать и квадратные.
Соединяются детали печи на отработанном масле сварочным аппаратом. Крышка для нижнего резервуара изготавливается из листовой стали 6 мм толщиной (рис. 4). В этой крышке нужно сделать отверстие с заслонкой, через которое в первую камеру сгорания будет попадать воздух, а также через это отверстие заливается масло. Заслонка нужна для того чтобы контролировать интенсивность горения.
Крышка на нижний резервуар должна одеваться очень плотно, не должно быть зазоров. В крышке есть круглое отверстие посередине, к нему приваривается труба-горелка, которая соединяет 2 резервуара. Эта труба должна быть не меньше 10 см в диаметре, а ее длина не меньше 35 см. В соединительной трубе печи следует просверлить отверстия 9-10 мм (рис.5), их должно быть около 50 шт. сверлить отверстия нужно равномерно по рядам.
Далее по примеру первого резервуара следует изготовить верхний, то есть камеру сгорания. Также как и в первом варианте, крышка должна быть из стали 6 мм толщиной. В этой крышке должно быть вырезано отверстие для дымохода. Также к крышке приваривается перегородка. Изготавливается она из стали 6 мм, и размещается ближе к дымоходному отверстию.
Готовая верхняя камера сгорания приваривается к трубе-горелке. Крышка также должна хорошо прилегать и не образовывать зазоров.
Все швы соединения, которые делались с помощью сварки нужно проверять на герметичность и зачищать наждаком. Дымоход печи на отработке, которая устанавливается в гараже, должен быть изготовленным из оцинкованной стали, жести, или керамики. Для удобности обслуживания дымоходной трубы следует сделать ее съемной. Так будет удобнее ее чистить.
Перед тем как в гараже установить прибор на отработке нужно его проверить на улице, то есть первый раз, он функционирует вне помещения. Это нужно для безопасности, чтобы понять, что все правильно собрано. Залить нужно около 2 литров масла и производится розжиг. Если сделано все правильно, агрегат на отработке должен полностью разгореться через 5-7 минут.
Если же произошла непредвиденная ситуация и печь загорелась, то ни в коем случае нельзя ее тушить водой, это делается только огнетушителем.
При эксплуатации масляной печи для гаража применяется разное масло, отработанного типа. Например, моторное, трансмиссионное, амортизационное, трансформаторное. Конечно, лучше если масло будет чистым, но даже если оно будет загрязненным ничего страшного. Масло можно самостоятельно очистить или отстоять
Очень важно чтобы в отработанное масло не содержало воду
Для розжига отработанного масла своими руками нельзя использовать легко воспламеняющие вещества, например, бензин или ацетон. При розжиге можно использовать такие катализаторы горения как мазут, керосин, жидкость для розжига костров и т.д. Катализатор должен быть маслянистым. После того как печь работает не нужно доливать топливо, так как эффективность горения резко снизится. Заправка печи на отработанном масле происходит, только после полного сгорания предыдущей порции масла и полного остывания агрегата.
Требования к установке и эксплуатации печи на масле
Требуется, чтобы печь находилась в пустом помещении, вблизи которого не должно быть легковоспламеняющихся поверхностей
Особое внимание уделяется аппаратам самостоятельного изготовления. Их нельзя ставить на полку или другую опору, которая может загореться
Самодельная печь на отработке должна располагаться на ровном основании, которое может быть бетонным или кирпичным. Необходимо, чтобы расстояние между аппаратом и стеной составляло не менее 1 м. Для образования хорошей тяги дымовая труба должна иметь длину больше 4 м. С внешней ее стороны следует предусмотреть утепление, чтобы исключить образование конденсата кислот.
В состав отработанного масла не должен попасть растворитель или другой легковоспламеняющийся элемент, поэтому такие компоненты должны находиться подальше от печи. Также недопустимо попадание влаги в емкость с маслом. Это приведет к воспламенению в печи. В случае аварийной ситуации для ликвидации огня следует воспользоваться огнетушителем.
Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей
Перед началом работы масло заливается в емкость в количестве, равном половине объема бака, что обеспечит необходимое пространство для образования паров. Чтобы пары обогатились кислородом, необходимо подождать некоторое время. Затем производят поджиг топлива с помощью длинных спичек. Как только начинается процесс возгорания паров, заслонка наполовину прикрывается.
Для повышения работоспособности мини-печи на отработке можно над верхней ее камерой установить герметичный бак с жидкостью. Для подачи и отвода воды к нему крепятся штуцеры, которые размещаются на разных уровнях. Другим вариантом повышения производительности является необходимая конвекция воздуха, что осуществляется с помощью вентилятора, располагающегося вблизи верхней камеры. Забирая теплый воздух от печки, он способствует ее охлаждению, что положительно сказывается на сроке эксплуатации аппарата.
Целесообразность использования отработанного масла
На рынке отопительных агрегатов представлен широкий выбор котлов, воздушных обогревателей и печей заводского изготовления, рассчитанных на сжигание отработанных масел. Они представляют собой разновидность агрегатов, работающих на жидком топливе. Такие установки могут применяться в системах водяного и воздушного отопления зданий различного назначения, таких как жилой коттедж, загородный домик, производственный цех или офис, складское помещение, гараж, теплица.
В наибольшей степени это имеет отношение к предприятиям, осуществляющим обслуживание различных видов техники, связанное с заменой масла. Кроме пунктов автосервиса, сюда относятся все крупные промышленные предприятия, имеющие машинный парк автомобильной, строительной и другой техники, депо организаций железнодорожного транспорта, обслуживающие дизельные электровозы.
Все производственные субъекты, перечисленные выше, имеют некоторый, постоянно пополняемый объём отработанных смазочных материалов, подлежащих утилизации. Она, в свою очередь, требует определённых затрат, в том числе и со стороны владельца вторичного сырья. В таких условиях использование отработки в качестве жидкого топлива может принести прямую выгоду.
Рассмотреть возможность организации отопления с использованием масляной отработки также имеет смысл, когда есть возможность дёшево приобретать это топливо регулярно и в достаточных количествах.
Теплообменник
Для печки на отработке капельного типа этот элемент не является обязательным. Когда помещение небольшой площади и без перегородок, тогда для обогрева достаточно тепла, идущего от ее стенок. Если необходимо добиться большей эффективности агрегата, делают теплообменник воздушного или водяного типа. Его помещают в верхнюю камеру.
Делают теплообменник из отрезка 100-миллиметровой трубы. Ее длина должна быть такой, чтобы концы выступали за стенки корпуса на 10 –20 сантиметров с обеих сторон. С противоположных концов баллона создают два отверстия, пропускают через них трубу и фиксируют ее сваркой.
Над теплообменником нужно приварить рассекатель пламени, сделанный из листа железа, чтобы он делил пламя на языки, увеличивая отдачу тепла.
Внутрь воздушного теплообменника помещают завихритель, ускоряющий потоки воздуха. Его выполняют из полосы стали или уголка, поделенного на отогнутые лопасти.
Затем к трубе теплообменника подсоединяют воздуховоды, изготовленные из неутепленной дымоходной трубы и уголков. С одной стороны воздуховода врезают канальный вентилятор. Его подключают к сети напрямую или посредством контактов термореле, установленного на корпус вентилятора, или настроив температурный режим.
