Печь Кузнецова своими руками: чертежи порядовки и описание кладки печи. Печи Кузнецова, их виды и особенности

Двухколпаковая печь

Чаще встречаются модели, где предусмотрены две пустотные емкости. Внизу печи есть камера с высокой температурой для окончательного перегорания газов, которые делят на охлажденные и горячие. Первые выводятся в трубу, нагретые задерживаются в колпаке, при этом теплообменник не охлаждается.

После растопки раскаленный дым поднимается под свод, где находится до остывания. Топливо сгорает, новые подогретые порции, поднимаясь, вытесняют те, что уже охладились. Остывшая масса попадает в отвесный канал, проводящий их в верхний колпак. Ситуация с остыванием и вытеснением повторяется в верхней полости, но использованный дым выводится уже в дымоход.

Кузнечная печь своими руками

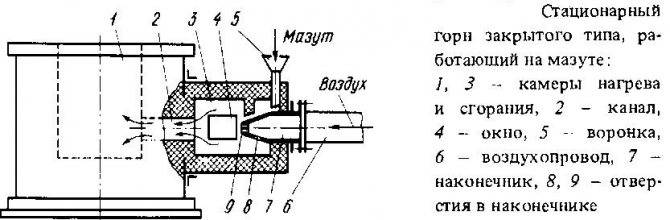

Схема стационарного горна закрытого типа. Поговорим о том, как сделать печь для ковки самостоятельно, а если нет времени или желания, можете заказать на специализированных производствах. Существует 2 типа печей: закрытый и открытый.

Закрытый тип печки оснащен камерой специального назначения, она предназначена для предварительного разогрева заготовки из металла. Этот тип является самым экономичным, так как его использование требует минимальных затрат электроэнергии.

Однако есть ограничения для размеров заготовки, будут подходить только те, которые совпадают с размерами камеры для разогрева. Одним из лучших горнов для ковки закрытого типа является тот, для которого используется в качестве горючего газ.

Открытый тип принято разогревать при помощи твердого топлива, его засыпают сверху на решетку, а внизу будет происходить подача воздуха. В данном типе горна заготовку необходимо укладывать на горючее. При помощи такого типа печки можно выполнять ковку на достаточно больших заготовках, ограничений в размерах нет.

Основная часть печки — это стол, на верхней его части расположен сам очаг и необходимые заготовки. Высоту печи желательно делать соответственно росту кузнеца, стол же будет колебаться в пределах нормы от 700 до 800 мм. Поверхность может быть любого желаемого вам размера, но принято ее делать размером 80х80 см либо 100х150 см.

Для ковки больших заготовок из металла достаточно увеличить размеры стола, можно изготовить специальную съемную столешницу. Ее изготавливают с помощью уголков и пластин из металла нужного размера. В центре стола размещается гнездо горновое, которое состоит из фурмы, а также из колосниковой решетки, это необходимо для выполнения подачи воздуха.

Схема кузнечного горна: 1 — вытяжная труба; 2 — вытяжной колпак; 3 — коробка горна; 4 — фурма; 5 — трубопровод от вентилятора для дутья.

Как правило, для крышки горна используется специальный кирпич, обладающий огнеупорным свойством, и глина. Все это сделает данную конструкцию достаточно тяжелой. И в такой ситуации есть выход, если вас не устраивает весовая категория данного оборудования.

Можно сделать печку из металла, она будет иметь в наличии специальную крышку из листа 4 мм, колосниковую решетку из чугуна. Решетку необходимо разместить по центру печки для ковки металла. Важным атрибутом для данной печки является вытяжка, которая устанавливается непосредственно над ней. Вытяжной короб можно сделать самостоятельно из металла с тонкими стенами.

Ковку металла принято начинать непосредственно с засыпания топлива на колосники. Многие мастера раскладывают свои заготовки прямо на углях, а затем подсыпают еще слой сверху. Внутри угля будет образован маленький свод, поднимется необходимая температура.

Как построить печь Кузнецова самостоятельно

Перед реализацией идеи сделать печь Кузнецова своими руками, вам нужно определиться с тем, какую функцию она должна выполнять. Кузнецовым разработано более 150 чертежей отопительных приборов, поэтому определиться и выбрать вариант, подходящий именно вам, не составит труда. Мы будем рассматривать вариант простой отопительной печи.

Изучите план помещения, в котором собираетесь ее устанавливать. Если дом еще не построен, планируйте размещение так, чтобы каждая комната была в равной степени обогрета. Встраивать отопление в готовый дом не желательно, но при необходимости возможно. В таком случае нужно учесть расположение балок и несущих конструкций во время организации места для дымохода.

Основные правила, которые надо знать

Огнеупорная оболочка внутри печи должна как бы висеть в воздухе, быть свободной со всех сторон. Это необходимо потому, что кирпич расширяется во время нагрева.
На чертежах не всегда видно, но внутренняя огнеупорная кладка делается обязательно на ребро. Это касается шамотного кирпича. Глиняный кирпич на столбиках и внутренних стенках кладется на усмотрение мастера.
Через каждые два ряда кирпича нужно усилить связку проложив проволоку.
Металлические элементы, дверцы и другие приборы нужно устанавливать, оставляя место на возможное расширение. Между кирпичом и металлическим элементом кладут специальную прокладку.
Желательно обработать кирпич по окончании постройки огнеупорным составом.
Первая растопка начинается с минимальной температуры и с дальнейшим постепенным подогревом.

Порядовка

Выкладка печи самостоятельно для человека с руками посильная задача. Принцип работы печи может понять любой человек, это нетрудно. Но для создания качественной печи следует все-таки беспрекословно пользоваться чертежами и порядовками. Порядовка — это комплекс чертежей, изображающих пошаговую выкладку печи, по каждому ряду кирпича в отдельности. Что-то изменять в чертежах произвольно не рекомендуется. И тем более не стоит этого делать, если вы беретесь за такую работу впервые. Кузнецов потратил многие годы усердной работы и кропотливого труда для создания сотен идеальных и проверенных чертежей. Вам остается только выбрать и приступать к делу.

Какие материалы вам понадобятся

Кирпич для внутренней кладки. Используется огнеупорный шамотный кирпич. Нужное количество его лучше всего посчитать самостоятельно по чертежу. Его надо для простой конструкции не так уж и много. Некоторые, по причине ограниченных финансовых возможностей, не используют шамотный кирпич. Это допустимо.
Кирпич для наружной кладки. То есть обычный глиняный кирпич, допустимая марка — М150. Кирпич более низкого качества для постройки тепловых приборов лучше не использовать.
Глина (100−130 кг). Ее желательно приобрести хорошего качества, тем более в магазинах сейчас широкий ассортимент достойного материала. Выбор некачественных материалов может негативно отразиться при первом же обжиге готовой печи. Такой раствор запросто растрескается.
Очищенный песок. Обычно песка берут вдвое больше чем глины. Можно купить готовый глинопесчаный раствор в магазине. Так вы не прогадаете с пропорцией. Смеси глины и песка на 500 кирпичей нужно около 0,2 куб. м.
Металлическая фурнитура. Это задвижка, дверки топочная и поддувальная, колосник, 5 метров проволоки и два стальных уголка.

Образец порядовки

Здесь представлен вариант порядовки «колпаковой» печи Кузнецова. Его можно использовать для самостоятельной выкладки бытовой отопительной печи в домашних условиях без специальной подготовки. Каждый ряд кирпичей нужно выкладывать в соответствии с изображениями в пронумерованном порядке. При этом не стоит забывать о ранее описанных правилах. Эта печь одна из самых несложных в исполнении и универсальна в ежедневном домашнем использовании.

Особенностей для построения именно этого проекта немного. Здесь канал между первым и вторым ярусом делается в четверть кирпича, для удлинения топки. А на 21 ряду нужно оставить два нешироких прохода по бокам внутренних стенок. Они нужны для розжига печи. Вот и все, что нужно знать начинающему мастеру. А сделав свою первую работу, вы поймете, что это просто и понятно. Главное — не бояться приступить, и дело пойдет само собой.

Потом вы сможете сделать более усложненную конструкцию самостоятельно. Кузнецов разработал такое количество разнообразных интересных вариантов, что вы непременно захотите воплотить в жизнь не один из них.

Конструктивные особенности

Все печи Кузнецова (а их, напомним, более 150 образцов) можно разделить по функционалу:

отопительные;
варочные;
камины;
гриль;
комплексные.

И хотя самой популярной моделью являются варочные, где предусмотрена функция приготовления пищи, все указанные агрегаты работают по одному и тому же принципу –разделение горячих газов на потоки.Фото 2 Варочная печь по системе КузнецоваНа фото вы видите печь Кузнецова, сделанную своими руками, где топливник располагается возле самого пола и на всю длину. Получается очень эффективный нижний прогрев с последующим переходом на верхний уровни. Сразу за топливником располагается колпак с нижним выходным отверстием, который и сепарирует горячий газ. Наиболее горячая его часть поднимается вверх, а остывшая, более холодная, оседает на колпак и выходит через отверстие. Такая циркуляция происходит постоянно, пока в топливнике горят дрова.Так выглядит схема печи с водяным контуром:

Некоторые специалисты пытаются доказать неэффективность подобной технологии, ссылаясь на то, что задерживаемый дым ухудшает тягу. Однако, уже более 50 лет такая конструкция считается самой эффективной. Именно поэтому мастера пытаются сделать печи Кузнецова своими руками, находят чертежи, консультируются с автором технологии.Фото 3 Печь системы Кузнецова

Особенности порядовки

Печи колпакового типа выкладываются с учетом наличия канала, который располагается между первым и вторым ярусом. Этот узел должен обустраиваться в четверть кирпича, тогда удастся увеличить длину топки. Верхнее перекрытие колпаков делается на 17-м или 18-м ряду. Два прохода оставляются на 21-м ярусе, они должны быть вдоль боковых внутренних стенок. Боковые стены должны быть выложены кирпичом, укладываемым на ложок. Двигаться необходимо справа налево. Это позволит видеть кирпичи: два – справа, четыре – впереди и сзади, три – слева.

На втором ряду будет располагаться поддувало и дверки для чистки. Печь имеет удобную конструкцию во внутренней части, благодаря этому можно установить ее в любое место, однако дверки должны располагаться под топкой. Что касается третьего ряда, то он укладывается по такому же принципу. Когда выполняется колпаковая печь своими руками, порядовка вами должна быть учтена. В четвертом ряду она должна предполагать уменьшение отверстия, для того чтобы обеспечить падение остатков сгоревшего топлива. В ширину сужение должно быть равно 1,5 кирпича.

В дальнем углу должна находиться перегородка, которая будет соединять нижний и верхний уровни по типу трубы. Следующий ряд укладывается по той же технологии, однако для ободка нужно применить огнеупорный кирпич. Сверху выкладывается колосник. Шестой ряд станет первым рядом будущей топки. Дымоход будет выходить из неё, направляясь в другое отделение. В следующем ряду необходимо действовать почти так же, тогда как в восьмом топка накрывается обычным кирпичом, а изнутри выкладывается огнеупорными изделиями.

В десятом ряду используются целые кирпичи, которые лягут в основу внутренней части топки. Решетка из огнеупорных изделий выкладывается на 11-м ряду. Когда вами выстраивается колпаковая печь для отопления дома, в 12-м и 13-м рядах необходимо убрать решетку, в этом месте появятся два дымохода. В следующем ряду дымоход перекрывается, чтобы сделать его отделением для воздуха. Можно применить при этом стальную пластину, тогда как кирпич пойдёт на перекрытие нижнего сборника дыма.

Преимущества

КПД – 80%. Для дровяных печей превосходный показатель.
Высокая температура сжигания топлива.
В печах Кузнецова можно сжигать любой вид твердого топлива. При этом оно сгорает, так сказать, до конца, оставляя минимальный объем золы.
Из предыдущего выходит следующее – такие печи можно редко чистить, золы-то остается совсем немного.
Низкая материалоемкость при равномерном режиме тепловой отдачи между растопками прибора. Можно сделать такое сравнение – в городской квартире колебания температуры могут быть чаще, и это при центральном отоплении, чем в частном доме, где возведена кузнецовка. Учитываем тот факт, что закладка топлива производится всего лишь два раза в сутки.
Есть возможность совместить печь Кузнецова с водяным отоплением дома. Вам только надо установить внутрь топки трубный контур, который и будет соединен с трубной системой водяного отопления. Самое главное, что технические характеристики агрегата из-за этого не ухудшаются.
В печах этого типа невысокий дымоход. Но вот что удивительно, тяга из-за такой конструктивной особенности не снижается.
Внутренняя конструкция позволяет производить установку печи в любое помещение в независимости от габаритов комнаты и ее предназначения. К тому же дизайн может быть выполнен по усмотрению заказчика.
В таких приборах переход от топки до остывания происходит, так сказать, автоматически. При этом происходит самопроизвольное перераспределение тяги по каналам. Такой элемент, как вьюшка, нет необходимости закрывать. Как конструктивный элемент, она, скорее всего, должна использоваться во внештатных ситуациях.

Печь на два этажа

Виды печей

Все кузнецовские модели — колпаковые, но они тоже имеют различные классификации. На сегодняшний день известно несколько видов:

Колпаковая печь — имеет один колпак.
Двухколпаковая — два колпака.
Купольная—в данном виде печей может быть несколько колпаков. Купольные печи используются чаще, чем остальные, так как их можно проектировать под любые помещения и дополнять любыми устройствами.
С котлом водяного отопления — к таким печам есть возможность установить дополнительное оборудование.
С лежанкой — это печь, на которой предусмотрено место для лежания.
Отопительно-варочные печи ОВИК — такие печи не просто греют дом, но и дают возможность готовить на специально предусмотренной плите.
Печь-духовка — не только греет, но и оснащена духовым шкафом, в котором можно печь.
Печь-камин — идеальный вариант для прогрева дома и проведения вечера около огня.
Двухэтажная — это печи, которые могут исполнять несколько функций сразу. Например, обогревать помещение, служить варочной панелью, иметь лежанку и духовой шкаф. Единственный минус, который имеет двухэтажная колпаковая печь Кузнецова — это ее громоздкие габариты. Такая печь станет идеальным вариантам для больших помещений.
Русские печи РТИК — кроме обогрева и варочной панели, печь оснащена дополнительной, на которой можно сушить дрова или обувь.
Уличные печи скорее похожи на уличные комплексы, так как включают в себя гриль и барбекю для приготовления пищи на свежем воздухе.

Перечисленные выше модели — это далеко не весь список печей разного назначения, которые разработаны по схемам Кузнецова. Также существует множество чертежей, с помощью которых можно сделать смешанные варианты с различными функциями. Кроме печей, по кузнецовским разработкам делаются еще камины и печи для саун. Эти конструкции обладают повышенной теплоотдачей, что позволяет быстро нагревать помещение.

Виды колпаковых печей

И.В. Кузнецов разработал более полутора сотен моделей печей, которые могут использоваться для самых разных целей.

При этом их конфигурация и размеры могут варьироваться в зависимости от расположения колпаков. Обычно, в целях экономии площади занимаемой печью, колпаки располагаются вертикально. Друг над другом. Но могут быть расположены горизонтально. В этом случае печь получается низкой, но длинной.

Впервые столкнувшись с печами Кузнецова на его сайте, печники-любители путаются в маркировке печей, не зная, какую конструкцию выбрать для конкретных целей.

Система маркировки Кузнецовым своих печей не представляет сложности:

ИОК – чисто отопительная печь ;
ОВИК – отопительная-варочная без использования шамотного кирпича ;
ОВИК БК – отопительно-варочная с боковым камином ;
ОВИК ЗК – отопительно-варочная с задним камином ;
ОВИК Л – отопительно-варочная с лежанкой ;
Буква « Д » добавляется в индекс маркировки при наличии духовки ;
ПКИК 1 К – печи со встроенным калорифером ;
БИК – банные печи ;
РТИК – колпаковые русские печи.

Ориентируясь на маркировку, можно выбрать необходимый тип печи. Достоинством любого проекта печей Кузнецова является то, что для каждого из видов существует несколько размеров с различной производительностью теплоотдачи. И каждый проект дается в привязке к планировке и площади отапливаемого помещения. Поэтому нет необходимости производить самостоятельные довольно сложные расчеты , чтобы остановить выбор на том или ином варианте.

Описание

Печь Кузнецова — Кирпичный обогреватель представляет собой высокоэффективный теплосохранитель построенный из керамического кирпича. Горячие газы, образующиеся во время быстрого и чистого сжигания топлива в топке оснащённой герметичной каминной дверкой,проходят через серию каналов и камер, насыщая каменные массы теплом. Правильная печь из кирпича затем излучает тепло в область помещения. Высокая термическая масса сохраняет постоянную тепловую мощность, как правило, достаточно одной топки в день. Преимущество таких кирпичных обогревателей,высокая тепловая мощность устройств, поскольку количество тепла, получаемого от одной топки распределяется равномерно от 12 до 24 часов. Высокая эффективность и низкий уровень выбросов сажи в этих отопительных печах является преимуществом для энергоэффективных домов с использованием разных видов топлива, таких, как древесина и т.д.

Большие кирпичные правильные кузнецовские печи, системы отопления, лучше всего использовать на ежедневной основе. Такие обогреватели занимают много времени,с полной загрузкой топлива, чтобы быть разогретыми до нормальных эксплуатационных температур в холодном состоянии, и как таковые не очень подходят для случайного использования. Периодическое использование, таких обогревателей не рекомендуется!

Свободное перемещение газов в печи

Пробная топка

После сушки выдвигаем из пазов половинки кирпичей, оставленные для очищения участков от строительного мусора, выгребаем его и выносим из комнаты. Все зазоры между стенами и дверцами замазываем раствором шамотной глины или заполняем жаростойким герметиком.

Разводим небольшое количество раствора для кладки и укладываем половинки в пазы. Пустоты в швах заделываем раствором, швы должны быть полностью герметичными.

Укладываем полную закладку сухих, мелких дров из лиственных пород древесины, но не ольхи. Открываем все полсти для вентиляции топки. Делаем факел из бумаги или большую лучину, поджигаем и удерживаем в окошке для чистки, выполненном под варочным отсеком до 8 минут.

Закрываем этот канал и поджигаем дрова. Печь не должна дымить. Если дрова сразу начали плохо гореть, еще раз проверяем уровень тяги, может остался мусор.

Пробный запуск агрегата необходим для устранения возможных неисправностей и строительного брака. После прогорания закладки дров, зола и остатки дров вычищаются из топки и зольника. Печь оставляется до полного остывания. После этого печь готова к эксплуатации.

Важно! Определить качество тяги можно по цвету пламени в топке. Светлый цвет дыма – дрова сгорают полностью, система дымохода исправна

Но если цвет огня темно – красного, бордового цветы – значит, пришла пора чистить дымоход из-за неполного сгорания дров и не достаточной тяги

Но если цвет огня темно – красного, бордового цветы – значит, пришла пора чистить дымоход из-за неполного сгорания дров и не достаточной тяги.

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

банные печи;
печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
камин;
печи для отопления;
комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Особенности

Кузнецов всегда стремился в своей деятельности к повышению продуктивности функционирования печи. Поэтому он постоянно их улучшал, дополнял. Так, у одних моделей он добавлял оборудование, в других изменял топку или вносил иные корректировки в конструкцию. В результате печи становились эффективнее и популярнее. В итоге все больше появляется желающих, осведомленных в продуктивности печей Кузнецова, пытаются сделать конструкцию своими руками.

Печь Кузнецова, отделанная керамической плиткой

Итак, высокое КПД стоит во главе угла, если это печи Кузнецова. Разработчик очень внимательно отнесся к организации внутренней системы перемещения газов. В результате определенных изменений горячий воздух дольше задерживается в конструкции, обеспечивая сохранность тепла.

Первые собираются в нем, концентрируя тепло. Это приводит к существенному росту температуры горения, в результате чего возрастает КПД. И если печь Кузнецова имеет этот показатель на уровне 95%, то традиционные устройства способны обеспечивать только 40%.

Такие конструкции обеспечивают свободное перемещение газов, благодаря чему снижается количество сажи печи. Устройства не используют тяговый принцип, движение газов организовывается за счет их силы тяжести. При этом создается равномерный нагрев. Такая схема работы оказалась весьма эффективной.

Печь Кузнецова с оригинальной отделкой

Между холодными и горячими газами происходит циркуляция за счет разности температур. Словом, внутри колпака создается турбулентное перемещение газов, которые улучшают восприятие теплоты стенками колпака. Струи газа и обеспечивают перенос тепловой энергии.

Необходимые материалы и инструменты

Отопительно-варочная печь Кузнецова предусматривает наличие следующих материалов, чтобы полностью обеспечить проект:

кирпич для печи (красный, огнеупорный);
колосниковая решетка;
дверца для печной, варочной топки и поддувала;
панель для варки;
«летняя», топочная и задвижка для дымоходной трубы;
металлический уголок и полоска;
лист металла, керамическая плита или любой другой имеющийся материал с огнеупорными свойствами.

На одних материалах двухколпаковая печь не построится, поэтому стоит заблаговременно позаботиться о наличии строительного инвентаря. Список необходимого оборудования может меняться в зависимости от желаемой постройки и дополнительных требований заказчика. В работе также не обойтись без следующих инструментов:

кельма;
шпатели;
миксерная насадка для раствора;
строительный уровень;
болгарка;
перфоратор;
отвес;
посуда для замеса раствора.

Подготовка к работе

До того как соорудить печи Кузнецова своими руками, внимательно изучается схема постройки, уточняются все спорные моменты кладки. На начальном этапе необходимо заложить мощный фундамент, чтобы конструкция выстояла перед всеми внешними факторами в будущем. Важные советы на подготовительной части работы:

Очаг и колпак совмещаются сухим швом, чтобы потоки воздуха правильно циркулировали в процессе топки печи.
Камин не должен содержать над камерой топки катализатор, выполненный из огнеупорного кирпича в виде решетки.
Топочная часть и колпак не объединяются по причине того, что процесс сгорания дров должен осуществляться в определенном объеме для создания максимальных показателей температуры.
Если помещение имеет деревянные стены, конструкция печи заблаговременно ограждается специальными металлическими пластинами.

Чертежи и схемы

Купольные кузнецовские печи не так просты в изготовлении, как кажется вначале. Если порядовка закладки нарушается, раствор приготовится не той консистенции и состава, который требуется, конечный итог выйдет неутешительным. Перед установкой правильно подбирается схема постройки, подробно изучаются чертежи и только потом ведется работа.

Как сделать основание постройки?

Дровяная кирпичная печь строится с закладки фундамента, который будет основой будущей конструкции. Инструкция по работе:

Выкапывается яма прямоугольной формы глубиной около 1 метра.
Днище посыпается песком толщиной в 15 см и утрамбовывается на протяжении нескольких дней.
Формируется опалубка из древесных досок.
К работе подключают прут из металла для армирования бетонного слоя.
Не спеша заливается бетон, в процессе удаляются лишние пузырьки воздуха. Кирпичное основание должно быть в форме гладкой ровной плитки.
Фундамент сохнет на протяжении нескольких недель, после чего начинается кладка.

Основная работа

Порядовка кузнецовки осуществляется следующим образом:

Выкладывается слой из 20 кирпичей максимально ровно, так как это основа всей конструкции.
Создается основа камеры поддувала и нижнего колпака.
Закладывается кирпичный слой по стандартному принципу.
Выкладываются стенки частично из шамотного кирпича, создаются боковые стенки топочного участка.
Порядовка подразумевает создание топливной камеры.
Происходит процесс установки дверцы для камеры сгорания.
Следующий ряд подразумевает стандартный принцип укладки.
Выкладка огнеупорным и красным кирпичом согласно схеме.
На этом уровне формируется очаг и проход для сгорания конечных продуктов, накладывается асбестовая полоска.
Этап включает создание выемок для плиты и продолжается закладка по принципу предыдущих рядов, прокладывается асбестовая бечевка.

https://youtube.com/watch?v=vXFx1VcDXKQ

Всего в процессе присутствует более 30 этапов, каждый из которых требует повышенной внимательности к деталям. Все действия осуществляются согласно схемам плана, утвержденным до начала проведения работ. Проекты завершаются формированием дымохода, в особых случаях приходится обращаться за дополнительными услугами кровельщиков.

Особенности эксплуатации

Отличие печей Кузнецова в том, что они не требуют особенного ухода и очень просты в эксплуатации. Для них достаточно только заготавливать соответствующее сухое твёрдое топливо (дрова) в нужном количестве.

Так как КПД колпаковой печи очень высокое, то расход дров будет намного меньшим, чем в обычных печах, к которым мы привыкли.

В колпаковых печах практически не образуется сажа, так как она уходит на вторичное сгорание и прирост тепловой энергии.

Перед началом эксплуатации печи её необходимо хорошо просушить. Для этого её надо протопить 2 раза в сутки по одному — полтора часа небольшим количеством топлива. Дверца поддувальной и топочной должна быть открытой.
Не рекомендуют использовать для растопки щепки и картон в больших объёмах. Только на небольшое время они дадут максимальную температуру, что повлечёт за собой растрескивание кирпичей.
Для растопки печи лучше всего использовать бумагу, лучины или бересту. Это позволит убрать холодный воздух из трубы дымохода, создать необходимую тягу и получить температуру горения дров около 350°С. Зимой, если печь длительное время не использовалась, то растопку рекомендуют проводить при открытой «летней» задвижке.
После начала горения в камеру топки надо положить дрова для того, чтобы получить максимальную рабочую температуру 800–900°С.

Колпаковые печи практически не нуждаются в чистке, а если возникает необходимость, то лучше всего обратиться за помощью к профессионалам печникам. Они быстро и качественно очистят дымоход, топочную, колосниковую решётку и другие элементы печи.

Видео: строим печь Кузнецова своими руками

Следуя подробной инструкции и разработанной схеме, вы сможете самостоятельно построить удобную и функциональную печь Кузнецова в своём доме. Правильно подобранная схема модели сможет украсить собой дизайн любого интерьера помещения, а также будет полностью выполнять возложенные на неё функции — отапливать дом и служить кухней для приготовления пищи.
