Печь «Бубафоня» из газового баллона. Печь длительного горения Бубафоня: конструкция, чертеж, принцип действия

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Приварить рукоятки и подставки.
Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

Первый и второй ряд необходимо выложить сплошными слоями.
На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
На двенадцатом ряду формируется место для варочной панели.
Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Пошаговая технология изготовления

Существуют разные типы конструкций: из бочки, из металлического листа. Но проще всего сделать ее из пустого газового баллона. Его стандартизированные размеры помогут упростить расчеты. Поэтому ниже представлена пошаговая инструкция для изготовления самодельной бубафони из газового баллона.

Перед работой из баллона нужно выгнать остатки газа, чтобы он не взорвался при резке. Для этого необходимо слить конденсат, наполнить емкость до краев водой и опять слить ее

Некоторые изобретатели предлагают обжечь баллон на костре в открытом поле, но такой метод куда более опасен.
Верхнюю часть корпуса срезать пилой-болгаркой.
В получившейся крышке просверлить отверстие для воздуховодной трубы.
Найти диск подходящих размеров (важно учитывать как диаметр, так и толщину). В центре просверлить отверстие для трубы, а затем с помощью сварки прикрепить сам воздуховод.
К верхнему краю трубы приделать заслонку

Она должна плотно прилегать к срезу, но при этом свободно двигаться, чтобы можно было регулировать интенсивность горения.
В качестве швеллеров можно использовать полосы металла или уголки. Для печи стандартных размеров достаточно шести полосок.
Если необходимо отопить большое помещение, можно установить водяной контур. Он представляет собой дополнительный металлический кожух с водой, который соединяют с системой труб и отопительных батарей. Водообмен осуществляется при помощи циркуляционного насоса.
Завершающий штрих – дымоход. Располагать трубу следует на боковой стенке баллона в верхней части корпуса. Лучше делать как можно меньше изгибов. Кроме того, следует отдавать предпочтение разборным конструкциям: дымоотвод будет гораздо легче прочищать.

Изготовление печи с водяной рубашкой

Превратить обычную «Бубафоню» в твердотопливный водогрейный котел – задача для профессионального сварщика. Котловая рубашка должна выдерживать аварийное давление теплоносителя – минимум 2 Бар, оптимально – 3 Бар. Стыки нужно проварить четко и герметично.

Устройство печки «Бубафоня» с водяной рубашкой показано на чертеже. Ваша цель – обернуть топку листовым металлом 3 мм, оставив проем для воды шириной минимум 3 см. Для подключения к отопительной сети нужно поставить 2 патрубка внутренним диаметром 40 либо 50 мм.

Чертеж котла «Бубафони» с водяным контуром, который подключается к системе отопления через буферную емкость либо напрямую

Идею сформировать цилиндр из листового металла отбрасываем сразу, сталь толщиной 3 мм без промышленных вальцев не согнешь. Предложим 4 варианта, как сделать водяную рубашку для «Бубафони»:

Использовать более тонкий металл – 1.5…2 мм, гнуть цилиндр вручную. Процесс ускорится, если подогревать лист газовой горелкой или резаком. Такой котел большого давления не выдержит, но для работы с открытой системой отопления вполне сгодится.
Взять 2 листовых заготовки, поделить каждую на 3 равных части и согнуть по линиям, выдерживая угол 60°. Получим 2 половинки шестигранника, которые приставим к топке и сварим между собой. Проблема – найти станок-листогиб.
Вырезать из металла 6 граней по отдельности, потом сварить встык под углом 60°. Недостаток метода – слишком много швов.
Изготовить прямоугольный короб. В этом случае объем котлового бака и время прогрева сильно вырастет.

На чертеже водяной контур изображен на полную высоту топливника. Мы рекомендуем слегка укоротить рубашку, до уровня колосников. Зольная камера практически не греется, окружать ее теплоносителем бессмысленно. Снаружи котловой бак обязательно утепляется негорючим материалом – базальтовым волокном.

Поскольку верхняя крышка на котле-«Бубафоне» отсутствует, поршень заваривается внутрь топки навсегда. Для загрузки дров следует предусмотреть боковую дверцу, которая «съест» часть полезного объема камеры сгорания. Подробности смотрите на видео:

В чем суть принципа верхнего горения?

В печном и котельном оборудовании с верхним горением топка имеет форму вертикально ориентированного цилиндра. Очевидно, что топливная закладка в таких условиях будет гореть дольше, чем при обычном способе разжигания снизу.

В свое время технологию несколько усовершенствовали инженеры компании Stropuva, применив следующие нововведения:

Воздух стали подавать дозировано и только в зону горения. Для подачи воздуха пришлось установить телескопический воздуховод.
Чтобы помимо горения в верхней зоне топливной закладки возникал пиролиз, была установлена камера подогрева воздуха до 4000°C.

Дожигание пиролизных и дымовых газов — происходит в пространстве над топливной закладкой. За счет применения пиролиза КПД установки удалось значительно повысить.

Рационализация от Афанасия Бубякина: схема нового устройства

Очевидно, что повторить котел Stropuva в домашних условиях невозможно: во избежание неполадок звенья телескопического воздуховода нужно изготовить с очень высокой точностью. Афанасий Бубякин предложил более простой способ подогрева воздуха и его подачи в зону горения. «Бубафоня» — никнэйм этого строителя на одном из форумов, где конструкция и была опубликована. В дальнейшем это название закрепилось и за печью.

Решение простое:

Уложить на топливную закладку гнет с прикрепленной к нему трубой-воздуховодом, выходящей через крышку топки наружу. По мере прогорания топлива гнет опустится под собственным весом, а воздух всегда будет поступать в верхнюю часть закладки.
На нижней стороне гнета при помощи отрезков уголка либо швеллера оформить полые радиальные каналы, по которым воздух будет двигаться на периферию. За время своего пути он как раз и нагреется до необходимой температуры.

Фото 1. Схема внутреннего устройства печи Бубафоня с указанием размеров дымохода и конденсатосборника.

Размеры гнета подбираются так, чтобы между ним и стенками топки оставался достаточный зазор для выхода пиролизных газов.

Как сделать печь Бубафоня своими руками?

Как уже было сказано выше конструкция печки проста. Здесь нет колосников, поддувал, различных дверок и т.д. (за исключением модернизированных печек). Любой, кто может пользоваться сварочным аппаратом, сможет ее изготовить. Именно это и привлекает многих людей, которые хотят сделать своими руками дешевый, но в то же время эффективный источник тепла.

Bubafonja – простой и дешевый котел отопления.

Для изготовления печи потребуются следующие материалы и инструменты:

Материал для корпуса печи. Это может быть 200 литровая бочка, газовый баллон или труба;

Совет! Если планируется интенсивное использование печи, то рекомендуется использовать «заготовки» из толстостенного металла, в первую очередь, это газовый баллон и трубы. При интенсивном использовании они прослужат десять и более лет. 200 л бочка, обладая тонкими стенками, может прогореть всего за несколько сезонов.

2 стальные трубы. 1-ая – для подачи воздуха, 2-ая – для дымохода;
Листовой металл;
Болгарка;
Сварочный аппарат.

История создания пиролизной печи «бубафоня»

Впервые «бубафоню» собрал народный умелец по имени Афанасий Бубякин проживающий в Колыме. Собственно, в его честь она и была названа. За основу своего изделия мастер взял пиролизный котел Strоpuva, изготовленный в Литве. Афанасий максимально упростил конструкцию таким образом, чтобы ее легко можно было повторить самостоятельно. Именно поэтому самодельная пиролизная печь «бубафоня» славится достаточно высокой популярностью.

Сразу следует оговориться, что, поскольку самодельный отопительный прибор изготавливается из доступных подручных материалов, он редко обладает привлекательным и эстетичным видом. Основное достоинство «бубафони» — ее простота, надежность и эффективность.

Ниже вы можете увидеть пример самодельной печки конструкции Афанасия Бубякина, сделанную из старого газового баллона.

Две печи «бубафоня» из баллонов

Печь с вертикальной загрузкой – «Бубафоня»

Перед тем, как пользоваться печью с вертикальной загрузкой, следует узнать их преимущества. В данной статье мы подробно расскажем, чем они отличаются от обычных аналогов, и почему лучше использовать именно их. Специалисты выделяют следующие плюсы конструкции: · У данных печей предусмотрена компактная камера сгорания, которая удобна в применении. · Возможно использования гравитации в работе печи; · Топливо расходуется в минимальных количествах, т.е. печь с вертикальной загрузкой помогает экономить дрова. · Вышеописанная конструкция имеет низкую температуру выброса. Т.е. вам не требуется изолировать дымоход, применяя дополнительные технологии. · Бездымность выброса не будет загрязнять атмосферу. Отличительная черта печей с вертикальной загрузкой заключатся в том, что происходит постепенное сгорание топлива. А это значит, что тепло в помещении будет распределяться равномерно, т.е. организм успеет привыкнуть к повышению температуры. Что касается буржуек и им подобных, то сразу происходит разгорание топлива. Наиболее популярными считаются «Бубафоня» и «Ракета»

Печь «Бубафоня», почему так называется?

Данное название печь получила от ее создателя. Особенность данного типа ПДГ (печь длительного горения) заключается в том, что происходит постоянное давление поршня. Пятка у данного поршня на протяжении длительного времени удерживает оптимальную температуру в помещении. В результате отдельные участки помещения не будут перегреваться, а некоторые не будут слишком холодными.

Как собрать печь

Чтоб собрать печь, необходимо следовать нижеуказанной инструкции: · Изначально нам понадобится бочка. У нее срезаем верхнюю часть (ее можно в будущем применить в качестве крышки печи). Если вы использовали вместо бочки газовый баллон, следует срезать верхнюю часть по границе спайки. Не забываем о том, что баллон – это огнеопасное сооружение. Поэтому следует убедиться, чтоб в нем не осталось газа. Для этого заливаем в него воду, а после чего уже можно им пользоваться без опасения. · Несколько ниже от срезанной части необходимо расположить отверстие для дымохода. После чего привариваем канал из трубы, диаметр которой должен равняться около 120 миллиметрам. · Приступаем к сооружению воздуховода. Внутренний диаметр воздуховода должен быть равен 75 миллиметрам. Длина – около 30 миллиметров. · На пятку расходуем лист (6 миллиметров). Вырезаем конструкцию в виде круга, диаметр которого должен быть меньше камеры сгорания на 4 сантиметра. · Далее в центре пятки вырезаем специальное отверстие около 3 миллиметров. · Затем следует приварить на рабочую поверхность пятки уголки 30х30 или 40х40 в виде лучей от центра.

Процесс сборки

Теперь потребуется изготовить металлическую “пятку”, с дистанционным рёбрами. Ребра любят делать изогнутыми, предполагая некоторое завихрение, согласно силе Кориолиса и удлинение его пути, что представляется маловероятным при слабом изгибе. Просто пластины вырезаются из того же баллона. Высота рёбер, должна быть около 10% ширины металлического блина. В центре, между рёбрами, иногда приваривают шайбу с отверстием, объясняя это формированием некоторого сопла. Но часто, она создаёт излишнюю помеху, по отзывам некоторых пользователей.

Зазор, который оставляют между краем пятки и боковой стенкой топки, должен составить не менее 5% от размера блина. Если предполагается частое использование не очень сухих дров, зазор делают больше. Пятку приваривают к трубе первичной подачи и получают, таким образом, поршень. Его толщина, имеет обратную зависимость от диаметра и в основном играет роль груза. Лёгкий блин, не сможет придавить дрова, произойдёт активное возгорание и возникнет обратная тяга. Слишком тяжёлый, своим весом задавит пламя. Для блинов 30 см, нормальной толщиной будет 6-10 мм, а для бочки ~ 3-4 мм. Промежуточные значения, можно рассчитать через пропорцию. Сверху, на входном отверстии патрубка, монтируется воздушная заслонка, а если подвод коаксиальный – то две. С их помощью будет осуществляться регулировка режимов, от максимального, до самого длительного.

Далее, у верхней кромки самого баллона, необходимо вырезать отверстие под дымоотвод и вварить туда соответствующий отрезок трубы. В месте перехода горизонтального отрезка дымоотвода, в вертикальный дымоход, желательно устроить ёмкость, для сбора конденсата, с краном его слива. Остаётся смонтировать дымоход, длина которого должна быть, не менее 5 м и приступить к испытаниям. Если описанная конструкция предполагается других габаритов, то размеры увеличиваются пропорционально. Для версии на основе бочки, потребуется увеличить сечение всех труб и величину зазора в топке. Повышая интенсивность снятия тепла с краснеющих стенок, нужно оснастить их конвекционным теплообменником, а лучше устроить обдув вентилятором.

Конструктивные особенности бубафони

Итак, как уже говорилось выше, сделать бубафоню своими руками – не проблема. Главное – разобраться в ее конструкции и понять принцип работы печки. На фото ниже показана схема расположения основных элементов агрегата. То есть, это емкость, она же корпус печи, в которую закладывается топливо. Чтобы происходит пиролиз, необходимо создать условия, при которых в зону горения будет подаваться минимальное количество воздуха. Это будет обеспечивать труба, которая будет проходить сквозь верхнюю крышку бубафони. Крышка плотно прилегает к корпусу прибора, здесь должна обеспечиваться полная герметичность.

Схема конструкции печи бубафоня

Чтобы пространство тления топлива в процессе сгорания последнего не увеличивалось, что может привести к возгоранию тех же дров или опилок, а этого нельзя допустить, необходимо установить поверх топки какой-то груз, который будет опускаться по мере сгорания топлива и выдерживать необходимый зазор между грузом и зоной тления. В качестве такого груза используется металлический блин, к которому с нижней стороны приварены металлические профили. Последние будут утяжелять груз и создавать тот самый необходимый зазор за счет своих размеров.

Этот утяжеленный блин соединен сваркой с телескопической трубой, по которой должен воздух проникать в зону горения печки. И между ними есть отверстие, которое позволяет воздуху проникать внутрь. И последний элемент агрегата бубафоня на опилках или дровах – это дымоход. Он обычно крепится к выходному патрубку, который устанавливается сбоку корпуса прибора.

Размеры корпуса и распределителя воздуха

Бубафоня – это печь длительного горения, поэтому в ней происходят сразу несколько сложных теплотехнических процесса. Но чтобы их добиться пришлось находить определенные чисто конструктивные решения. К примеру, процесс пиролиза происходит под грузов в виде блина. При этом пиролизные и дымовые газы проходят в камеру над грузом через зазор между блином и стенками корпуса печки бубафони. Зазор настолько мал, что дает возможность под гнетом происходить пиролизным процессам. То есть, сам пиролиз в плане эффективности возрастает, а соответственно растет и роль дожига над блином. Поэтому, если правильно собрать агрегат точно по чертежам Бубякина, то можно саму конструкцию уменьшить почти вдвое.

Правда, необходимо отдать должное, что температура тления и дожига требует особого отношения к материалам, из которых будет собираться печь бубафоня своими руками. Это на самом деле важная составляющая, от которой зависит долгосрочная эксплуатации нагревательного прибора. Металл должен быть достаточно толстым, чтобы его не покоробило и не повело. Поэтому чаще всего мастера используют для этих целей газовые баллоны. Изготовить печь бубафоня из газового баллона своими руками просто. Сам процесс сборки упрощается еще и тем, что баллон уже является готовой конструкцией корпуса нагревательного агрегата с толщиною стенки 6-8 мм.

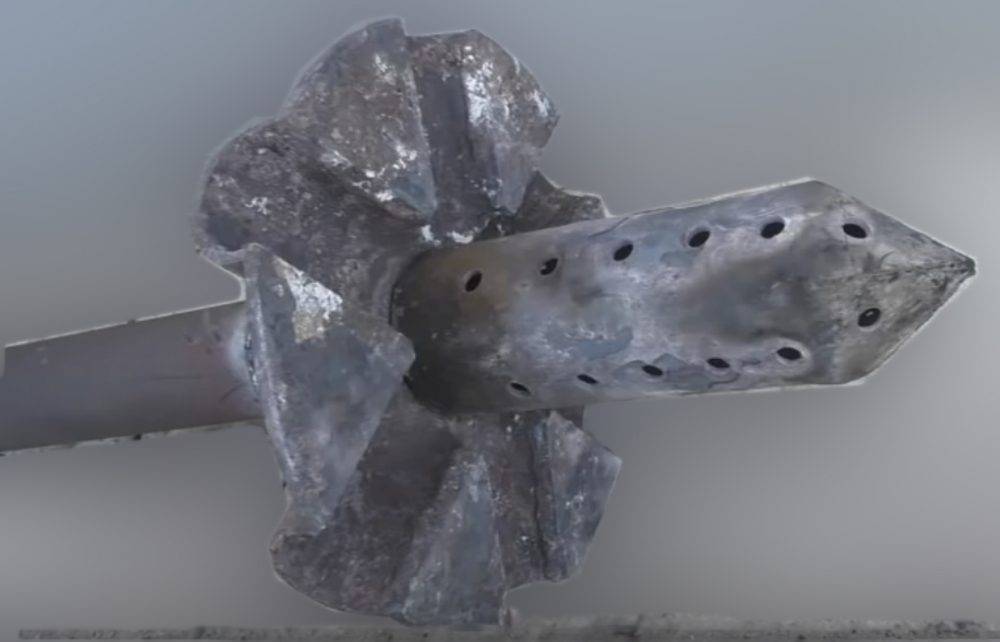

Вариант элементов

Устройство печи верхнего горения

Конструкция отопителя данного типа сильно отличается от традиционных дровяных буржуек. Вертикальная печка «Бубафоня» состоит из следующих элементов (смотрим чертеж):

топливник цилиндрической формы с дверцей зольника и съемной верхней крышкой;
дисковый груз с распределителями воздуха, приваренный к торцу воздушной трубы;
колосниковая решетка;
патрубок подключения дымохода.

Чертеж печки из стандартного газового баллона 50 л

Цилиндрическая форма стенок камеры сгорания обусловлена 3 причинами:

С точки зрения аэродинамики круглая труба всегда лучше профильной. Поднимаясь вдоль стенок, продукты горения равномерно нагревают корпус буржуйки.
Отсутствуют угловые сварные швы – слабое место любой стальной печи или котла.
В процессе прогорания остатки топлива не «зависают» по углам, что наблюдается даже у некоторых котлов продолжительного горения.

Верхний торец воздушной трубы оборудован заслонкой для ручного регулирования подачи воздуха в топку. Снизу к ней приделан груз дисковой формы (другие народные названия – блин, поршень). Снизу к диску приварены прямые либо изогнутые распределители воздушного потока. Сама труба проходит сквозь крышку топливника с минимальным зазором 2—4 мм.

7342d00a3a4afa17a0abdf4db0dabc99.jpe

Розжиг печи производится сверху (фото слева), горение продолжается под поршнем (справа)

Как работает печь длительного горения «Бубафоня»:

Камеру доверху наполняем твердым топливом – дровами, углем, опилками. Горючее разжигаем прямо сверху, как показано на фото. Затем вставляем в топку поршень, закрываем крышку.
Открываем заслонку на торце воздуховода. Когда печка разгорится, прикрываем подачу воздуха примерно наполовину.
Горение происходит в верхней зоне топливной закладки, под блином. Именно туда под воздействием естественной тяги дымохода поступает воздух из трубы. Распределители способствуют лучшему рассеиванию потока.
Раскаленные газы проходят сквозь зазор между диском и корпусом, отдают тепло стенкам камеры и устремляются в дымоход.
По мере прогорания дров груз опускается под собственным весом, пока не упрется в колосниковую решетку.

Важная особенность «Бубафони». Поскольку сжигание топлива происходит сверху вниз, зона горения постепенно смещается вслед за поршнем. Стенки вокруг пылающего слоя дров прогреваются максимально (иногда – докрасна), температура остального корпуса гораздо ниже.

Зона наибольшего нагрева хорошо видна снаружи, когда буржуйка разогревается докрасна

Печь Бубафоня на масляной отработке

Это был пример простейшей конструкции Бубафони, и она имеет массу модификаций. В первую очередь это касается переделок, облегчающих пользование и обслуживание. Из самых простых, можно перечислить такие, как врезку дверок и устройство зольника. Материалов понадобится минимум, зато не придётся доставать золу из глубины топки, или переворачивают всю печь, вытрушивая её. Простой зольник, можно изготовить из отрезка арматуры или проволоки толщиной 5 – 6 мм и куска железа. К металлическому диску с загнутыми вверх краями, размером, равным внутреннему диаметру топки, по центру приваривается прут. Эта элементарная конструкция опускается на дно. Теперь за прут, можно поднять всю золу со дна.

Можно устроить водяную рубашку, но такая доработка, будет иметь смысл при, увеличенных габаритах. При определённой доработке поршня, такая печь может работать, даже на опилках. В данном случае, придётся иметь две “пятки”, либо пользоваться одним видом топлива. Существуют варианты перевода, на отопление масляной отработкой. В данном случае можно добиться значительного прироста производительности, однако переделка довольно сложная, из-за массы тонкостей и потребует немало времени на отладку. Также, масляные печи весьма пожароопасны. Попадание воды в масло или в область его сгорания, чревато взрывообразной вспышкой, мелкодисперсной масляной взвеси. Взрыв масляной печи.

Конструкция печи и ее элементы

Печь на опилках долгого горения

Из чего состоит котел длительного горения «Бубафоня»?

Топливный бак, где непосредственно сжигается топливо.
Дымоход.
Прижимной груз.
Съемная крышка.

Принцип работы такого котла заключается в том, что уложенные в него дрова или другой вид топлива горят сверху. При этом на них давит груз, который постепенно смещается ко дну устройства. Как только закладка топлива кончится, груз достигает металлического дна. Остается только зола.

Все известно, что горение поддерживается за счет кислорода. Так вот в прижимном грузе делается отверстие, и устанавливается труба, через которую свежий воздух будет поступать в зону, где горит пламя. Вся конструкция должна быть герметичной, а единственный выход — это дымоход. Но тут возникает вопрос, как из зоны горения дым выходит наружу? Между прижимным грузом и стенками печи остается небольшой зазор, который и является тем самым выходом.

Как сделать котел своими руками

Сразу оговоримся, что котел длительного горения Бубафоня изготавливается только из металлических деталей. Поэтому, когда встает вопрос его создания своими руками, необходимо иметь навыки работы с болгаркой и сварочным аппаратом. Другого варианта соединения узлов и деталей печи нет.

Как самый простой вариант топливного бака может использоваться обычная металлическая бочка объемом 200 л. Чтобы сделать из нее котел, необходимо верхнюю часть отрезать по линии контура, для чего потребуется болгарка

Самое важное — правильно сделать разметку, по которой будет выполняться разрез. Небольшого отступления от верхней крышки будет достаточно

Теперь в отрезанной крыше посередине делается сквозное отверстие диаметром 100 мм

В самой бочке сбоку делается точно такое же отверстие под дымоход. Крышка убирается в сторону, поскольку понадобится она чуть позже

Теперь в отрезанной крыше посередине делается сквозное отверстие диаметром 100 мм. В самой бочке сбоку делается точно такое же отверстие под дымоход. Крышка убирается в сторону, поскольку понадобится она чуть позже.

Печи бубафоня делаем сами

Теперь переходим к изготовлению прижимного груза. Для этого необходимо листовое железо толщиной не менее 4 мм, труба диаметром 100 мм и длиной выше металлической бочки на 30–50 см, а также несколько швеллеров. Они будут приварены к грузу для создания веса и небольшого зазора между дровами и самим грузом. То есть будет создана зона горения топлива.

Из металлического листа вырезается круг, диаметр которого должен быть чуть меньше диаметра бочки. В нем посередине делается отверстие диаметром 100 мм. Тут же крест-накрест привариваются куски швеллеров.

Обычно четырех кусков швеллера бывает достаточно. Если вы считаете, что вес груза маловат, то можно количество швеллеров увеличить.

Теперь переворачиваем металлический блин с фиксированными к нему швеллерами и с противоположной стороны привариваем трубу диаметром 100 мм. Прижимной груз готов. После этого необходимо к боковому отверстию бочки приварить небольшой патрубок того же диаметра, что и само отверстие. Длина патрубка может быть в пределах 15–20 см.

Собираем котел Бубафоня

Сборка котла

Чтобы собрать всю конструкцию печи в единый прибор, необходимо сначала сделать закладку топлива. Если вы используете дрова, то нужно укладывать их таким образом, чтобы между ними оставалось как можно меньшее пространство. Плотность укладки — залог длительного горения. Но в случае с дровами пространство все равно остается, так что это не самый лучший вид топлива в данном случае.

А вот опилки — идеальный вариант

Единственное, на что необходимо обратить внимание — это их трамбовка. Опилки нужно укладывать послойно и каждый слой плотно трамбовать

Затем поджигается их верхний слой, и выжидается время, чтобы топливо немного прогорело

После этого сверху устанавливается прижимной груз, а поверх него — крышка. Последний элемент должен плотно прилегать к краям котла, чтобы через стык в помещение не проходил дым

Затем поджигается их верхний слой, и выжидается время, чтобы топливо немного прогорело. После этого сверху устанавливается прижимной груз, а поверх него — крышка. Последний элемент должен плотно прилегать к краям котла, чтобы через стык в помещение не проходил дым.

Конечно, перед тем как зажечь топливо, нужно установить дымоход и вывести его за пределы постройки.
