Система инфракрасного пленочного обогрева Ориент

Установка инфракрасных теплых полов под плитку

Укладка ИК пола под керамическую плитку может выполняться двумя способами: «сухим» и «мокрым». В первом случае нагревательные элементы пленки не соприкасаются с цементной стяжкой. В свою очередь «мокрый» метод установки ИК пленки производится с заливкой цементного раствора поверх системы.

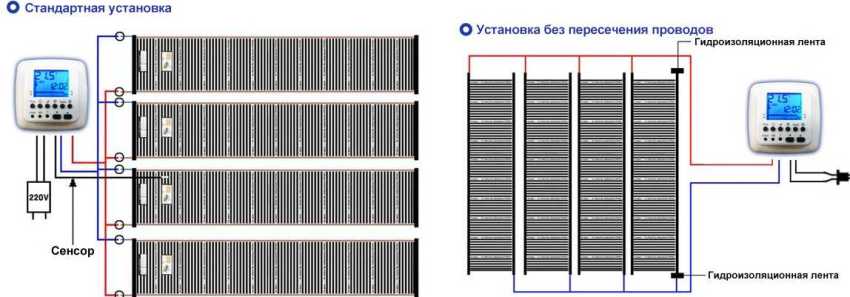

Две схемы подключения пленочного теплого пола под плитку

Рассмотрим алгоритм действий для «сухого» метода:

1. Монтаж пленочного полотна, который производится по тем же правилам, как и в случае организации инфракрасного обогрева под ламинат.
2. Далее, выполняется монтаж защитной прослойки, в качестве которой зачастую применяется полиэтиленовая пленка.
3. На этом этапе необходимо установить поверх пленки основание под стяжку. Для таких целей отлично подходят гипсокартонные листы (ГКЛ). При фиксации листов нужно соблюдать особую внимательность, так как есть риск повреждения нагревательных элементов ИК пола.
4. Затем поверх подложки заливается тонкий слой стяжки.
5. В последнюю очередь производится укладка плитки. Для этого используется стандартный плиточный клей.

В свою очередь, укладка инфракрасных теплых полов с помощью «мокрого» метода является более выгодной, с финансовой точки зрения. Она включает в себя следующие этапы:

в первую очередь необходимо выполнить монтаж нагревательных элементов ИК пола;

Укладка пленочного инфракрасного полотна под плитку производится по тем же правилам, что и под другие покрытия

• далее производится укладка защитной полиэтиленовой пленки. Этот этап является самым важным во всей процедуре «мокрого» способа установки ИК. Специалисты рекомендуют укладывать защитную полиэтиленовую пленку в 2-3 слоя;
• на третьем этапе производится монтаж армирования. Как правило, для этих целей применяется кладочная метка из металла;
• затем выполняется заливка стяжки;

в конце необходимо уложить керамическую плитку.

Таким образом, монтаж пленочных теплых полов под плитку может быть выполнен и собственноручно. Единственное, что для этого необходимо – четкое соблюдение последовательности работ.

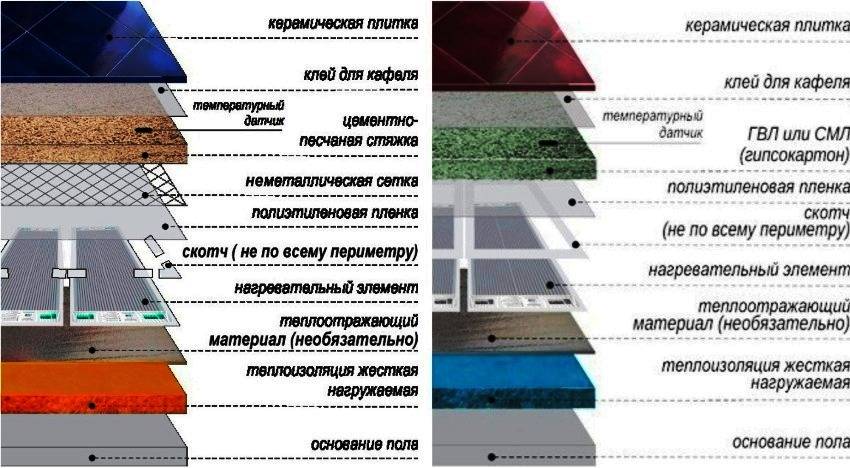

Два способа укладка ифракрасной пленки под керамическую плитку «сухим» и «мокрым» способом

Отопление ленинградка своими руками: преимущества и недостатки

Самым главным достоинством, которым обладает система отопления с принудительной или естественной циркуляцией ленинградка, считается малый расход труб для ее монтажа – в этом сравниться с ней не сможет ни одна другая система. Но вместе с этим такие системы обладают и некоторыми недостатками.

1. Уже указанная выше неэффективная работа при большой длине магистрали.
2. В такую систему отопления невозможно установить ни теплый пол, ни даже полотенцесушитель – их работа окажется настолько неэффективной, что просто посадит всю систему в целом.

3. Использование труб большого диаметра. Чтобы увеличить эффективность системы в целом и добиться более или менее равномерного распределения теплоносителя по всем отопительным приборам, магистрали придется тянуть трубами большого диаметра, что портит внешний вид помещения и увеличивает стоимость отопления.

В принципе, это все ключевые недостатки, которыми обладает схема системы отопления ленинградка. Можно найти и другие мелкие негативные моменты, но это уже расценивается как придирки.

Инфракрасные теплые полы ORIENT в Харькове Полы пленочные инфракрасные

Описание

Инфракрасные нагревательные пленочные системы Orient – технологии и решения 21 века для комфортного, безопасного, экономичного и экологичного обогрева Технические характеристики Принцип обогрева Отопительная техника Система ORIENT Применение отопительной пленки ORIENT – STANDART Методы монтажа первого поколения ORIENT STANDART Двухслойная система инфракрасного обогрева. Нагревательная пленка ORIENT STANDART – это гибкая теплоизлучающая пленка, состоящая из неметаллических нагревательных элементов, которые представляют собой проводящий слой на основе углеродной пасты и медных шин, ламинированных полиэфирной изоляцией EVA PET. Область применения систем инфракрасного пленочного нагрева первого поколения ограничена особенностями технологии производства, в которой отсутствует основа (волокна) для нанесения и закрепления эмиттерного компонента (углерода). При установке потребуются дополнительные расходные материалы. Поставляется в рулонах или по желаемому размеру. ORIENT – LUX Второе поколение ORIENT – LUX трехслойная система инфракрасного обогрева. Решит все проблемы, связанные с обогревом помещений, спектр применения не ограничен. ORIENT – LUX – это вязка из хлопковых ниток, на которую особым образом нанесены мелкие частицы гомогенизированного графита. После нанесения графита и последующего высыхания сетка ламинируется в защитную основу. Могут использоваться как полиуретановые, так и полипропиленовые основы. Металлические контактные провода переплетаются по краям листа пленки. После этого к ним припаиваются провода, через которые пленка подключается к сети. Изменены напряжения питания ~ 220V, ~ 110V и -24V, -12V. Также электрический ток, проходящий через частицы графита, вызывает их перегрев. Как и любое нагретое тело, графитовая сетка начинает излучать инфракрасные волны. Размер частиц графита выбран таким образом, чтобы излучение происходило в диапазоне от 8 до 13 микрон, что практически совпадает с длинами волн, излучаемых солнцем. По мнению ученых, солнечное излучение наиболее полезно для человека и других живых существ. Поэтому нагревательная пленка «Ориент» крайне положительно влияет на здоровье. Благодаря тому, что сетка размещена на прочном основании, устойчивом к механическим, химическим и термическим воздействиям, достигается высокая электробезопасность и долговечность конечного продукта – самого пола из линолеума. Обеспечивает «мягкий» и равномерный нагрев без температурного «шока» при нагреве и охлаждении. Излучающий материал наносится на плотно сплетенные синтетические волокна. Не требует дополнительных расходных материалов, связанных с укладкой. Поставляется в рулонах или желаемых размеров.

оформить заказ на инфракрасный теплый пол ORIENT от ООО «Укртехэлектро» (НПФ) можно на сайте BizOrg. Предложение в настоящее время в наличии».

Плюсы «Укртехэлектро, ООО (НПФ)»

• специальное предложение на обслуживание и цену для пользователей торговой платформы BizOrg;

• своевременное выполнение взятых на себя обязательств;

• различные способы оплаты.

Оставьте заявку прямо сейчас!

Служебная информация

• Инфракрасные теплые полы ORIENT относятся к категории «Полы с инфракрасной пленкой».

• Предложение создано 09.04.2013, последнее обновление 13.10.2013.

• За все время предложение просмотрено 3225 раз.

Обратите внимание, что торговая платформа BizOrg.su предназначена только для информационных целей и ни в коем случае не является публичной офертой. Цена, заявленная ООО «Укртехэлектро» (НПФ) на товар «Инфракрасные теплые полы ORIENT», может не являться окончательной продажной ценой. Для получения подробной информации о наличии и стоимости данных товаров и услуг свяжитесь с представителями компании ООО «Укртехэлектро» (НПФ) по указанному номеру телефона или адресу электронной почты

Для получения подробной информации о наличии и стоимости данных товаров и услуг свяжитесь с представителями компании ООО «Укртехэлектро» (НПФ) по указанному номеру телефона или адресу электронной почты.

Область применения систем отопления ПЛЭН

ПЛЭН отопление можно применять в качестве основного и вспомогательного. Не существует никаких медицинских ограничений на его использование. Более того пленочные ИК-обогреватели рекомендуется применять в детских дошкольных учреждениях, школах, больницах и т.п.

В квартирах и коттеджах ПЛЭН пленку можно использовать в любом помещении, в том числе с повышенной влажностью. Единственным условием является более тщательная изоляция соединительных контактов. Монтаж можно осуществлять на любой поверхности: пол, потолок, стены.

Благодаря своей экономичности и безопасности такой тип нагрева получил применение и в производстве. К примеру, комплект УКЛС-14-5 используется для сушки древесины. Его производственная мощность 25 м3/мес.

ПЛЭН панели расположены между слоями древесины, что ускоряет процесс сушки

Еще одним интересным решением на базе ПЛЭН технологий является компактная переносная инфракрасная сауна СПИ-220/1. Она получила широкое применение в качестве приспособления для похудения и SPA-процедур.

Более подробно о возможностях ее использования в этом видео:

Watch this video on YouTube

Где применяют пленочные системы

Инфракрасный пленочный пол имеет широкий спектр применения. Такой материал используется в качестве основного или дополнительного обогрева:

• жилых помещений;
• общественных зданий;
• промышленных объектов;
• сельскохозяйственных построек.

Часто инфракрасная пленка используется для дополнительного обогрева квартиры или дома. Ее можно комбинировать с любым напольным покрытием. В качестве основного источника тепла такая система используется в помещениях, где нет стационарного отопления или на период между сезонами.

Такой тип теплого пола может использоваться в качестве временного или аварийного обогрева.

При необходимости такой материал можно с легкостью демонтировать и перенести в другое место. Если площадь демонтажа маленькая, то это займет несколько минут.

Инфракрасный пленочный пол — это отличный вариант для обогрева общественного или промышленного здания. Его можно применять для дополнительного отопления:

• детского сада;
• гостиницы;
• больницы;
• школы;
• спортивного зала.

За счет подключения специального пульта управления можно управлять температурой в разных помещениях одновременно. Такие системы обогрева рекомендуется использовать на объектах тепличного хозяйства и животноводства. Часто инфракрасная пленка применяется обогрева зимнего сада или парника. Это также отличный вариант для птицефермы или свинофермы.

При помощи инфракрасного пленочного пола можно хорошо прогреть маленькую комнату и поддерживать оптимальную температуру воздуха в большом помещении. Это хорошая альтернатива водяному полу или обычным обогревателям.

Как выполнить монтаж инфракрасного теплого пола под плитку?

Как выбрать потолочный инфракрасный обогреватель?

Как подключить теплый пол к электричеству — схема подключения

Как выполнить укладку электрического теплого пола под плитку?

Как выбрать самый экономичный электрообогреватель для дома?

Виды терморегуляторов для теплого пола

Принцип отопления

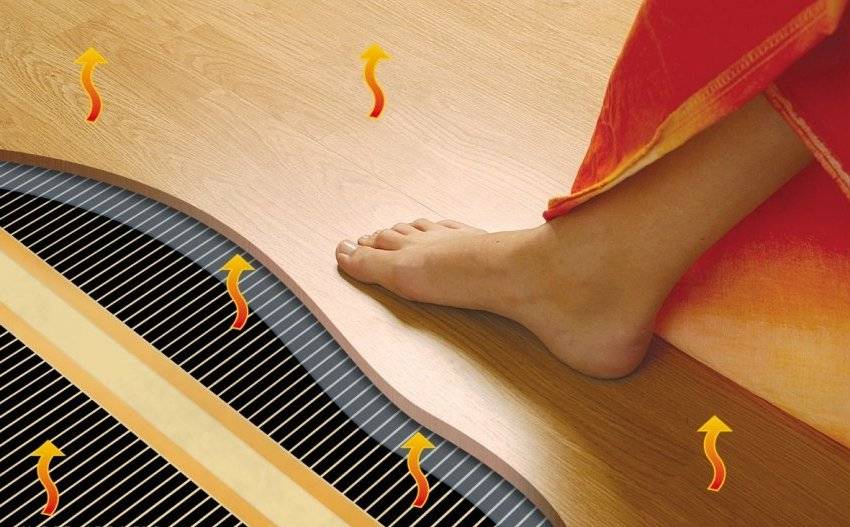

     Принцип нагрева с помощью инфракрасных пленочных систем обогрева «Ориент» прост: при использовании традиционных систем обогрева температура повышается за счет конвекции, например, путем нагрева воздуха, что приводит к ненужным потерям энергии. В системах инфракрасного обогрева «Восток» конвекция составляет до 20%, а 80% преобразуется в инфракрасные лучи дальнего спектра, которые нагревают пол, потолок, стены, предметы без потерь из-за нагрева воздуха. И людей в помещении комната. Создается объемный тепловой эффект, который соответствует лучам солнца на восходе и закате.

Почему системы отопления Ориент лучше других систем отопления? Ответ прост: это экономичная, технологичная и безопасная система отопления, делающая жизнь человека уютной и комфортной.

«Ориент» – согревающая пленка нового поколения!!!

В отличие от старых систем – пленки на основе пластин для напыления – Orient основан на графитовых волокнах для гибкости конструкции и абсолютной долговечности.

1. Частое включение и выключение не повреждает системы.
2. Легко подключается и только дешевле!
3. Низкое энергопотребление нагревательной пленки означает быструю окупаемость.
4. Инфракрасная система обогрева помещений Orient не сжигает кислород и не сушит воздух.
5. Срок гарантии на нагревательную пленку составляет 10 лет, продолжительность не менее 30 лет.
6. Нагревательная пленка «Ориент» негорючая, устойчивая к травмам и имеет соответствующий класс защиты от поражения электрическим током.
7. Полное отсутствие продуктов сгорания.
8. Инфракрасная система обогрева Orient работает бесшумно.
9. Эстетика – система Orient не уменьшает рабочее и другое полезное пространство! Эластичная нагревательная пленка приклеивается к любой сложной поверхности и экономит место.
10. Система Orient создает в комнате трехмерный эффект утепления. Между одинаково обогреваемыми стенами, полом и потолком (разница температур всего 2 – 3 градуса) нет конвективных потоков теплопотерь, нет потоков пыли.
11. Система Ориент не боится перебоев в подаче электроэнергии и временных остановок.
12. В каждой комнате свой микроклимат с учетом ваших пожеланий. Возможность плавной регулировки мощности нагревательной пленки для поддержания температуры с точностью до 1 градуса.
13. Лучистое нагревание нагревательной пленки полезно для людей и домашних животных.
14. Вес системы отопления Ориент намного меньше, чем у других традиционных систем отопления; один метр пленки весит менее 800 граммов.
15. Быстрый монтаж – в помещении площадью 100м2 можно установить нагревательную пленку «Ориент» за 1 день – один человек.

     Абсолютная производительность. Нагревательную пленку “Ориент” можно установить как инфракрасный обогреватель пола, повесить на стену, потолок, интегрировать в любой конструктивный элемент: теплый пол, стены, потолок, плитку и деревянные панели, использовать как кровельный или поверхностный обогреватель для сухих, растопить снег и лед, с его помощью можно согреть ковер, одежду или постель. И более.

     Нагревательная пленка «Ориент» имеет длительный срок службы – более 30 лет, благодаря уникальной запатентованной технологии производства пленки. Излучающий элемент наносится на графитовые волокна, насыщенные углеродом, в отличие от других производителей, использующих традиционные углеродные материалы. Благодаря этому в процессе эксплуатации нагревательной пленки, например, при строительстве теплого пола, при постоянных колебаниях температуры угольный элемент быстро деформируется и портится, а инфракрасная нагревательная пленка Orient сохраняет свои свойства.

Компоненты системы

Если вы решили выбрать ПЛЭН как основную отопительную систему, то нужно учитывать уровень воздухообмена: более 80% площади помещения, которое будет отапливаться, должно быть покрыто пленкой. Это стены, пол, потолок. При нанесении изолона на потолок, нужно сделать напуски на стены до 3 см. Это предотвратит утечку тепла из вашего помещения.

Прежде чем подключить ПЛЭН, нужно узнать его технические характеристики. В них входит уровень КПД, класс защиты, используемое напряжение, потребляемый ток, электрическая мощность, волна излучения. Желательно ознакомиться с отзывами пользователей.

Влияние инфракрасного излучения от ПЛЭН отопления на здоровье

Инфракрасное излучение, которое генерирует ПЛЭН, является ничем иным, как электромагнитными волнами определенного диапазона. В ИК-диапазоне принято выделять три группы волн:

• короткие, с температурой более 80°С;
• средние, с температурой до 60°С;
• длинные, с температурой до 30°С.

Кроме температуры они характеризуются степенью воздействия на живые организмы. Короткие, наиболее опасные, могут проникать в организм, разогревая внутренние органы. Воздействуя на кожу, вызывают термические поражения.

Волны средней длины влияют на организм более мягко, но длительное пребывание под их воздействием, также нежелательно.

Длинноволновое излучение проникает сквозь внешний слой эпидермиса и мягко разогревает влагу в организме. Оно воспринимается как приятное тепло  естественного происхождения. По утверждению иммунологов такие волны оказывают общее позитивное влияние на организм, активизируют процессы регенерации кожного покрова, стимулируют иммунитет.

Пленочное ПЛЭН отопление разогревается максимум до +50°С, следовательно, испускает длинные волны инфракрасного диапазона. Кроме того, для поддержания температуры, элементы функционируют не более 6÷10 мин в час, что минимизирует последствия какого-либо воздействия на человека.

Диапазон ИК волн, излучаемых пленками ПЛЭН

Устройство инфракрасных обогревателей

Устройство пленочного ИК отопления

Нагревательным элементом в устройствах пленочного инфракрасного отопления является резистив из металло-графитового сплава, способный трансформировать электроэнергию в тепловое излучение. Он проложен узкими полосами между двух слоев пленок из полиэстера. Покрывающая нагревательный элемент алюминиевая фольга способствует более равномерному излучению. Наружу выведены контакты для подсоединения к электросети.

Такая конструкция представляет собой автономный теплоизлучающий контур, который можно контролировать с помощью термодатчика и управляющего блока. После нагрева помещения до заданной температуры, электропитание автоматически отключается. Сам излучатель разогревается во время работы не более чем до 45–50° С.

В зависимости от завода производителя пленочных систем отопления, их размеры варьируются от 30 до 120 см по ширине и от 1 до 5 метров по длине. Вес одного пленочного элемента составляет всего 0,3–0,5 кг. Потребляемая мощность ИК нагревательных пленок находится в диапазоне 80–350 Вт. Наибольшую популярность приобрели системы пленочного отопления ПЛЭН и Зебра.

Завод пленочных систем отопления «ПСО» выпускает нагревательные элементы в усиленном влагостойком исполнении. Благодаря дополнительной защите и возможности подключать заземление пленочное отопление Зебра рекомендовано к использованию во влажных помещениях. Улучшен также режим его работы в условиях нестабильного напряжения в сети.

Вместо послесловия

Какое монтировать в доме отопление – решать каждому лично. Однако ПЛЭН – это действительно инновационный материал, который позволяет сэкономить приличную часть бюджета. Тем же, кто говорит о дороговизне и большом расходе электроэнергии остается лишь посоветовать, более качественно утеплить свое жилье.

ПЛЭН можно монтировать даже в ванной – небольшой влажности он не боится

Надеемся, что изложенная сегодня информация была полезна нашему уважаемому читателю. Мы с радостью ответим на Ваши вопросы в обсуждении, если они возникли по мере прочтения статьи. Пишите, спрашивайте и делитесь опытом – ведь он может кому-то помочь.

Монтаж ИК-обогревателей плёночного типа

Установка гибких плёночных обогревателей, не зависимо от места монтажа, не требует от исполнителя наличия высококлассных профессиональных навыков, но должна выполняться с соблюдением следующих правил:

• место установки ПЛЭН должно быть ровным и сухим;
• резка рулонов, если это предусмотрено моделью, должна выполняться только по указанной производителем разметке;
• проверка работоспособности включением в сеть сложенного в рулон обогревателя запрещена;
• длина одного полосового фрагмента пленки не должна превышать 8 м;
• соседние полосы системы обогрева располагаются на расстоянии не меньше 5 мм;
• сгибание ПЛЭНа на угол более 90 градусов не допускается;
• монтаж плёнки к основанию выполняется скобами с помощью строительного степлера или специальным крепежом (использование обычных гвоздей и саморезов не эффективно);
• выполнять монтажные работы при минусовой температуре воздуха запрещено – после прогрева помещения полосы плёнки увеличатся в размерах и образуют складки.

Последовательность установки плёночных ИК-обогревателей

Основание под размещение ПЛЭНа для защиты от перегрева должно быть оборудовано фольгированным отражающим экраном, выполняющим роль тепло- и гидроизолятора, например, пенофолом, изолоном.

Защитное покрытие монтируется на основание с нахлёстом соседних кромок друг на друга в 3-5 см, для ускорения процесса целесообразно использовать для крепежа специальные фиксаторы, имеющиеся в широком ассортименте в продаже.

Сверху стыки полос экрана проклеиваются продольно специальным фольгированным скотчем.

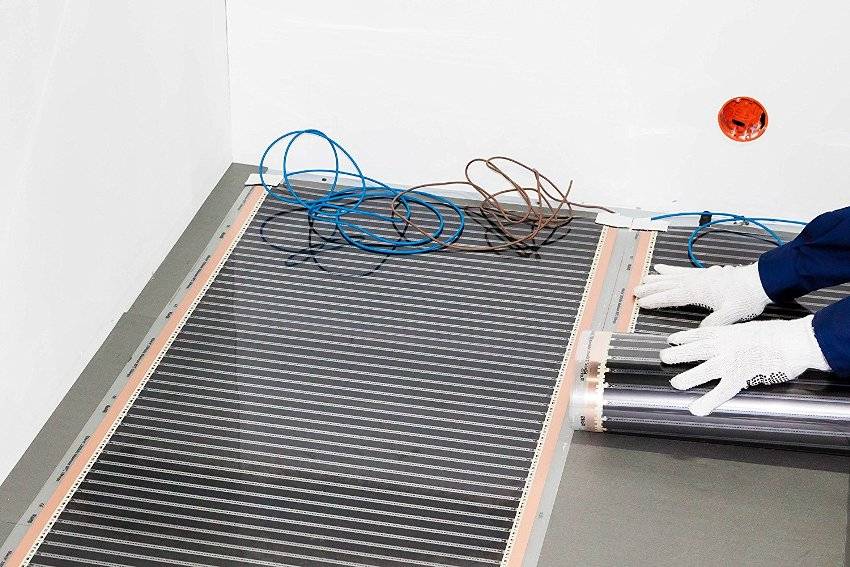

Поверх уложенного экрана монтируются элементы плёночного обогревателя — после предварительной раскладки и согласно прилагаемой к устройству инструкции по установке. Монтаж выполняется с учётом правила – на 1 квадратный метр гибкой плёнки должно приходиться 8-10 крепёжных элементов.

По готовности установки обогревательного контура производится его подключение к терморегулятору, который должен располагаться на высоте 1-1,5 м от пола, и проверка работоспособности системы.

Кроме того, для корректного мониторинга температурного режима в помещении термостат должен располагаться в отдалении от других обогревательных приборов, иметь под собой теплоизоляционную прокладку, быть защищённым от прямых солнечных лучей и сквозняков.

При положительных результатах тестирования ИК-устройства выполняется укладка материалов финишной отделки – напольного покрытия или подвесного потолка, которые монтируются с устройством зазора в 10-15 мм между облицовкой и плёнкой.

Читайте по теме — как крепить, стелить и клеить пенофол.

Особенности монтажных работ

Выбрав отопление плэн в качестве основной системы, необходимо подумать об уровне воздухообмена. Чем выше будет этот показатель, тем больше эффективность. Пленкой рекомендуется покрывать до 80% поверхностей в помещении.

Видео инструкция

https://youtube.com/watch?v=QPOTicp0k78

Нужно подумать, прежде чем приступит к самостоятельному монтажу подобной отопительной системы. Ошибки и даже небольшие погрешности могут негативно отразиться на безопасности, которая стоит дороже расценок специалиста.

1. В первую очередь рекомендуется подготовить рабочие поверхности. Все они должны быть качественно и надежно утеплены, выровнены и вычищены
2. Так как ИК-излучение рассеивается в разные стороны, необходимо направить его внутрь помещения – для этого на поверхности под ПЛЭН наклеивают фольгу, соприкасаясь фольгированной частью с поверхностью стен, потолка или пола
3. Заменить пленку на основе фольги можно боле современным материалом – пенофолом, крепеж разрешается осуществлять строительным степлером со скобами
4. Крепление полос ПЛЭН разрешают делать степлером
5. Теплоотражающее фольгированное полотно необходимо наносить внахлест 2-3 см, проклеивая фольгированной клеящейся лентой, а вот нагревательные полосы можно размещать оставляя зазор до 20 см

Кабель-канал, в который будет заводиться проводка ИК-нагревателей, рекомендуется крепить непосредственно около греющей пленки. Следует быть максимально аккуратным, чтобы не повредить герметичность системы, иначе она придет в негодность.

Проводка, которая прокладывается по кабель-каналу, должна соединяться по отношению к основной линии параллельно. Сечение провода может быть различным и зависит от общей мощности отопительной системы.

Далее необходимо выбрать оптимальное место для терморегулятора. Его размещают на высоте до 1.7 м в любом доступном месте. Поверхность под прибором должна быть теплой, иначе его показатели будут характеризоваться большой погрешностью. В небольшом помещении приборчик может подсоединяться в разрыв линии, иначе придется проводить питающий провод от щитка и производить подключение посредством магнитного контактора.

Приступая к последнему этапу – отделочному, рекомендуется запустить отопительную систему и убедиться в ее исправности. В качестве отделки могут использоваться любые материалы, продаваемые на рынке, за исключением металлических панелей. На стены под пленку ПЛЭН запрещается клеить обойную бумагу.

Подводим итоги

Высокая эффективность и экономичность – основные положительные стороны, которыми характеризуется отопление плэн. Остается решить вопрос, связанный со стоимостью. Основную статью в смете расходов при обустройстве составит цена пленки, квадрат которой обойдется в 30-40 $. Стоимость монтажа одного квадрата составит 1-1.5 тыс. за квадрат.

Что касается затрат на отопление помещений, на каждый квадратный метр будет затрачиваться в процессе работы до 20 Вт в час. Многое будет зависеть от того, какая часть помещения покрыта пленкой и каковы местные тарифы на электроэнергию.

Инфракрасный теплый пол: плюсы и минусы

Обогрев с помощью ИК пленки имеет множество преимуществ, перед другими видами подобного отопления. Рассмотрим основные достоинства такой нагревательной конструкции:

• такая система не может выйти из строя одновременно, так как подключается параллельным способом;
• возможность установки на любой тип поверхности – как горизонтальный, так и вертикальный, а также на элементы, которые располагаются под наклоном;

Пленка не содержит в составе опасных для здоровья человека компонентов, не производит неприятных запахов и ядовитых испарений

конструктивные особенности ИК пола позволяют достигать равномерного прогрева помещения

Особенно это важно в том случае, если в качестве напольного покрытия используется ламинат;
еще один плюс такой системы – простота монтажа;
возможность разборки в случае необходимости;
такая пленка подходит для монтажа в помещениях, в которых уровень влажности превышает допустимые параметры;
совместимость с разными вариантами напольного покрытия;
установка такой системы допускается не только в закрытых помещениях, но и в открытых условиях (например, на веранде);
высокий коэффициент теплоотдачи, который доходит до 97%;
эффективность пленочного ИК пола примерно на 30% выше, чем у других систем подогрева, устанавливаемых в пол. Цены пленочных теплых полов полностью соответствуют их эффективности.

Однако такая конструкция имеет и некоторые недостатки, среди которых особенно выделяют:

необходимость соблюдения четких правил при подключении;

В отличие от других отопительных систем, инфракрасные полы воздействуют непосредственно на поверхности нагреваемых предметов и совершенно не осушают воздух в помещении

• высокая инертность, из-за которой подогрев и охлаждение происходят очень быстро;
• слабая резистентность к механическим воздействиям в сравнении с трубчатой конструкцией, использующей в качестве теплоносителя воду.

Пленочная система, как правило, не подходит для установки в качестве основного отопления. Рекомендуется использовать инфракрасную конструкцию для организации дополнительного обогрева.

Установка полос

Производитель допускает укладку потолочного отопления своими руками, не прибегая к услугам специалиста. При этом нужно выполнить ряд условий. Во-первых, должна быть проведена теплоизоляция всего помещения (двери, окна, стены), а максимальная высота потолков не должна превышать 4 м.

70-80% пола необходимо закрыть. Нужно также рассчитать мощность тока, выделяемого на один квадрат системы (200 Вт). В противном случае следует вмонтировать блок распределения нагрузки.

Кроме того, ПЛЭН можно укладывать и на пол.

Размеры

Установка системы включает монтаж теплоотражающего экрана, пленочного нагревателя и подключение системы отопления. Прежде чем начинать самостоятельную укладку ПЛЭН, нужно правильно разместить пленку. Поверхность потолка и стен, на которой будет размещена эта пленка, должна быть ровной, чистой, без выступающих зазубрин и шероховатостей.

Фольга должна расположиться на той стороне, которая соприкасается с полом, стеной или потолком. При помощи этой пленки инфракрасные лучи будут отражаться.

О пенофоле и креплении

Кстати, можно использовать в качестве материала и пенофол. Это вещество очень похоже на толстый полиэтилен, который покрыт с одной стороны слоем фольги. При установке потолочного отопления на такую пленку можно положить декоративное покрытие, в случае с покрытием на полу на нее кладут ламинат.

Обои на нагреватель клеить нельзя. Прикреплять пленку из фольги и пенофола, а также полосы можно при помощи строительного степлера.

Электропроводка

Рядом с греющей пленкой можно укрепить кабель-канал для завода в него проводки инфракрасных нагревателей. Нужно быть предельно осторожным, выполняя крепеж своими руками: нарушив герметичность, можно испортить оборудование. Все провода, которые заводятся в кабель-канал, присоединяются параллельно к основной линии.

Она представляет собой провод, сечение которого выбирается в зависимости от общей мощности системы. Все провода нужно плотно закрыть крышкой. ПЛЭН также можно укладывать и на пол.

Установка терморегулятора

Терморегулятор устанавливается отверстием вверх и вниз на теплую стену с максимальной высотой в 1,5 м. Если такая высота в помещении невозможна, то прибор подключают в разрыв линии. Пыль, которая накапливается во время ремонта, может собираться в терморегуляторе, и его показания станут неправильными. Поэтому нужно убирать ее пылесосом.

Правильно расположить терморегулятор поможет подставка в виде бруска из дерева, покрытого фольгой, которую крепят на теплую стену. При большой площади помещения терморегулятор подключается через магнитный контактор, и проводится питающая магистраль до самого щитка.

Чем закрыть пленочные электронагреватели? Чистовая отделка для греющего потолка

Пленочные электронагреватели закрывать чистовой отделкой не обязательно, можно оставить как на фото ниже. В таком виде греющий потолок отлично работает.

Чистовая отделка потолка для системы отопления греющий потолок в основном выполняется из эстетических соображений дизайна. Если потолочный электронагреватель закрыт отделочным материалом, КПД системы отопления в целом практически не уменьшается. При условии, что применяются рекомендуемые материалы чистовой отделки потолка.

Рекомендуемые и не рекомендуемые материалы для чистовой отделки греющего потолка

Рекомендуемые материалы:

• натяжные потолки (тканевые, ПВХ);

• панели МДФ, ГКЛ, ГСП, СМЛ (толщина до 12,5 мм);

• евровагонка (толщина до 12 мм);

• пластиковые панели (уточняйте у производителя возможность эксплуатации панелей при +50 °С);

• подвесной потолок Грильято;

• подвесной потолок Армстронг (толщина до 12 мм).

Из не рекомендуемых материалов для чистовой отделки потолка выделим следующие: алюминий, серебро, золото, медь. Это материалы с высоким коэффициентом отражения и низким коэффициентом излучения инфракрасных волн. Греющий потолок с данными материалами отделки будет неэффективен.

Не рекомендуем использовать любую чистовую отделку потолка из материалов толщиной более 13 мм.

Чем ближе чистовая отделка к пленочному электронагревателю, тем лучше. Минимальное расстояние от электронагревателя до чистового декора потолка не регламентируется. Главное условие – отсутствие механического воздействия на пленку конструктивом чистовой отделки. Запрещено прижимать и передавливать пленочные электронагреватели строительными элементами потолка (каркас, листы обшивки, панели и т. п.). Если пленка будет испытывать механическое давление, то со временем это может привести к аварийному режиму работы и выходу из строя нагревателей.

Максимальное рекомендуемое расстояние от пленочного электронагревателя до чистовой отделки потолка 200 мм. Отметим, что не всегда в этот диапазон можно уложиться с подвесными потолками, например, «Армстронг». Подвесные потолки «Армстронг» могут быть опущены от чернового потолка на расстоянии до 1 м. В этом случае пленочные электронагреватели необходимо разместить сверху на конструктив потолка «Армстронг». Не обязательно разбирать весь потолок (квадраты потолка «Армстронг»), достаточно убрать 1-2 шт. квадрата по одной из сторон помещения и раскатать либо разложить электронагреватели по каркасу «Армстронг». Рис. ниже.

Пленочные электронагреватели будут лежать на потолке «Армстронг» не испытывая механического давления.

Пленочные электронагреватели и внутренняя электропроводка дома

Что, если внутренняя электропроводка дома (на розетки и освещение) проложены по потолку? Тут два варианта:

1. Пленочный нагреватель устанавливается поверх внутренней электропроводки дома.
2. Внутренняя электропроводка устанавливается поверх электронагревателей со своими крепежами в промежутках между полосами нагревателей.

Оба варианта будут безопасны, т. к. при включенном обогреве максимальная температура нагревателей и внутренней электропроводки не будет превышать + 50 °С.

Люстры и осветительные приборы крепятся в промежутках между полосами электронагревателей. Расстояние промежутков может составлять от 2 до 30 см.
