Газовые конвекторы − технические характеристики или что это такое?

По существу, перед нами простейшее обогревательное устройство из теплообменника в привлекательном корпусе и газовой горелки.

Конструкция газовой батареи отопления

Экскурс в историю: еще в XIX веке отапливали и освещали газом помещения, и уже в те времена такой метод обогрева являлся дешевым, удобным и практичным. Но тогда отопительные системы и освещения работали на ацетилене и были обычными газовыми рожками, т.е. открытыми горелками. Подобные горелки требовали регулировки для минимизации объема копоти. Помимо того, продукты сгорания выходили из помещения через общую единую вентиляцию. При этом потреблялся кислород для поддержания горения из объема помещения.

Газовые конвекторы отопления имеют несколько приятных новшеств, которые, в конечном счете, и делают их из раритетов современными отопительными батареями:

1. Интенсивность поступления газа автоматически регулируется, что означает более экономный его расход. Простой термостат выключает горелку либо переводит ее на поддержание пламени, когда будет достигнута необходимая температура. Если она станет на 3° меньше, то снова загорается огонь.
2. Пламя нагревает теплообменник, а не собственно воздух в помещении.
3. У большинства моделей современных газовых обогревателей (конвекторов) воздух для поддержания горения идет с улицы. И туда же убираются продукты сгорания. При этом применяется не вентилятор, а труба в трубе, т.н. «коаксиальный воздуховод», который выводится через различное отверстие.

Это газовые конвекторы отопления закрытого типа. Однако существуют и т.н. газовые отопительные батареи открытого типа, которые берут воздух из комнаты и выводят продукты сгорания в общую вентиляционную систему. Подобные газовые конвекторы пользуются большим спросом благодаря легкой установке: для отопления нужно просто подсоединить батарею к источнику газа.

Газовый прибор отопления открытого типа

Топливо для работы отопительного газового прибора

Не стоит думать, что газовые батареи отопления могут быть размещены только в местах с подводом из магистрального газопровода природного газа. В сущности, принцип работы газового конвектора заключается в использовании такого газа. Но производители производят и особые адаптеры, позволяющие работать газовому конвектору на сжиженном газе, т.е. подключать прибор отопления к обычному баллону.

Газовые конвекторы на природном газе

Особенности газового отопительного конвектора: плюсы и минусы

Насколько удобно и выгодно отопление газовой батареей? Есть ли у нее какие-то минусы? Сначала рассмотрим их плюсы:

1. Самое дешевый способ отопления как квартиры, так и дома. Однако если применяются газовые конвекторы на баллонном газе – отопление по затратам почти уравнивается с электрическим котлом. И менее выгодно, чем твердотопливный котел либо тепловой насос.
2. КПД таких приборов отопления может достигать до 97%, т.е. они экономичны.
3. Могут работать при любых температурах, даже при -50°С.
4. Не происходит сгорание кислорода в воздухе комнаты. Так как для сжигания применяется воздух, который поступает снаружи дома.
5. Срок службы – не менее 20 лет.
6. Несложный у конвектора газового монтаж и может быть сделан своими руками. Подробнее об этом смотрите ниже.
7. Автономность: можно легко протопить несколько комнат дома либо только одно помещение.

Как и при эксплуатировании любого газового оборудования, батареи (конвекторы) необходимо использовать с соблюдением строгих мер безопасности, поскольку газ взрывоопасен!

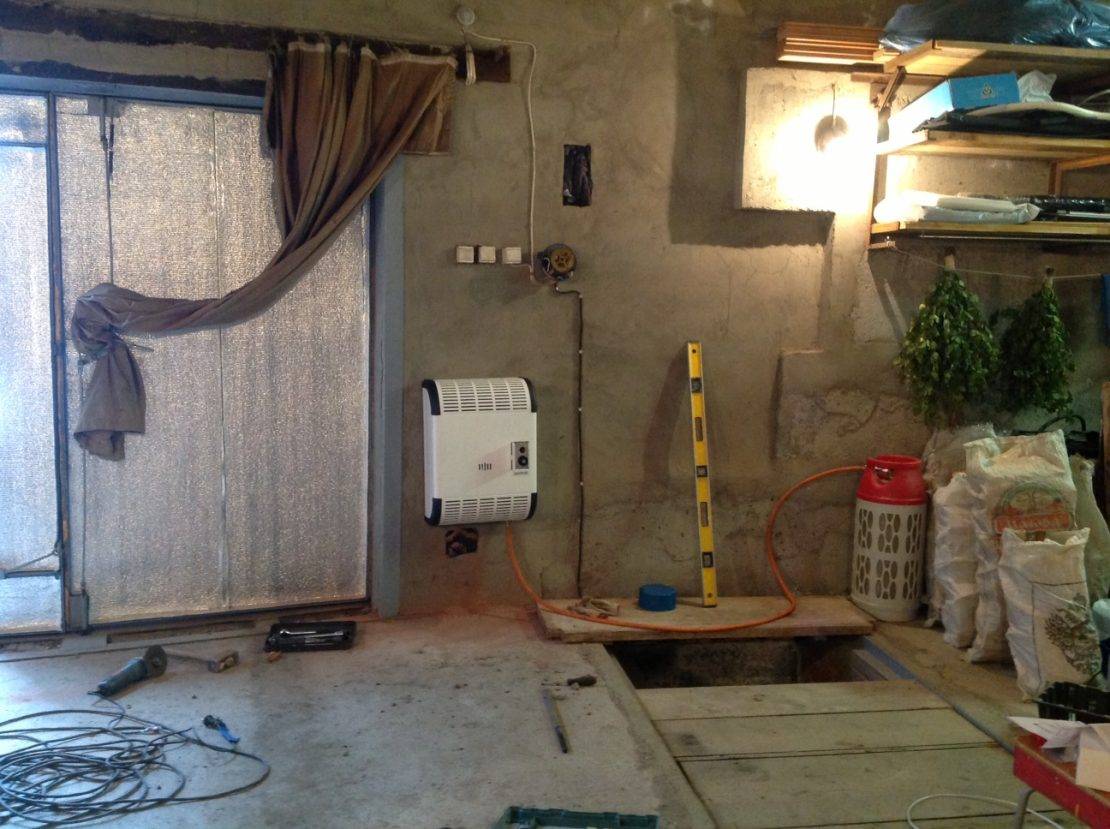

При применении газовых конвекторов на баллонном газе эффект экономии от использования подобных отопительных батарей сводится к нулю. Газовые батареи полезны только в тех случаях, когда нет электричества. При этом сам процесс замены баллона с промежутком от 1 до 4 дней может показаться довольно утомительным.

Еще минусы:

1. Отопление газовыми батареями нельзя применять для нагревания воды.
2. Довольно ограниченная теплопроводность − 2−7 кВт (у большей части моделей).
3. Несмотря на довольно красивый внешний вид, они имеют достаточно большие размеры, потому замаскировать их нелегко.
4. Так как это техника работает на газе, то на ее монтаж и подключение требуется получение разрешения в специальной газовой службе.

Особенности использования

Принцип работы аппарата основан на физическом явлении конвекции. Потоки холодного воздуха проникают сквозь нижние решетки, нагреваются от теплообменника и поднимаются к потолку. Постоянно циркулирующий воздух быстро нагревает помещение. При установке конвекторов отпадает необходимость проводить в квартире трубы отопления.

В большом доме устанавливают несколько конвекторов. К каждому из них необходимо подвести магистральный газопровод. Один аппарат обогревает помещение объемом до 130 кубических метров. Он поддерживает заданный температурный режим при минимальном расходе газа — от 0,22 до 0,48 м3/час, в зависимости от модели.

КПД приборов достигает 88%. Для сравнения, газовые котлы работают с эффективностью до 98%. Показатели улучшаются у аппаратов с вентиляторами, но при этом повышается уровень шума в помещении. Конвекторы из стали при нагреве и остывании издают характерное потрескивание (происходит расширение или сжатие металла). Чугунные кожухи не производят никаких звуков.

Газовые приборы бывают двух видов: настенные и напольные, каминного типа. Крепятся они одинаково, имеют общий принцип действия, но последние — более габаритные.

Принцип работы газового конвектора

Механизм работы отопительного газового прибора заключается в следующем:

1. Газ, который поступает в конвектор через газопровод, сгорает в камере сжигания закрытого типа.
2. К каждой батарее подводится особый коаксиальный газоход. Свежий воздух благодаря протеканию по трубе с горячими продуктами сгорания проникает в комнату уже прогретым, что позволяет увеличиваться КПД прибора отопления за счет возможного сжигания топлива в камере. Принцип работы газового конвектора схематично
3. Воздух в комнате начинает поступать через теплообменник конвектора непрерывным потоком благодаря конвекции. То есть, воздух, нагреваясь в теплообменнике, становится легче и, освобождая место новому холодному воздушному потоку, поднимается вверх.

Для повышения эффективности работы газового конвектора, он должен находиться как можно ближе к поверхности пола!

Подробнее газовый конвектор, его принцип работы − видео можно посмотреть здесь:

Газовый отопительный конвектор: его разновидности

Сегодня производители выпускают различные виды газовых батарей отопления, которые отличаются между собой:

1. Газовый стальной конвектор

Наиболее оптимальный вариант – это теплообменник из стали, т.к. он имеет высокую жаростойкость, малый вес и относительно небольшую стоимость.

Алюминий, имея отличную теплопроводность, довольно дорого стоит, при этом у него слабая жаростойкость.

Современный конвектор газовый чугунный

А чугун является хрупким материалом, т.е. под воздействием резких перепадов температуры может потрескаться, и в итоге – стать непригодным.

2. Газовый конвектор с вентилятором 3. Газовая батарея отопления с выносным термостатом 4.

1) Потолочный газовый конвектор.

Потолочная газовая батарея отопления

2) Конвектор газовый настенный.

3) Конвектор газовый напольный.

При этом необходимо учитывать, что потолочные приборы применяются для обогрева производственных и торговых помещений большой площади. Конвектор газовый настенный чаще всего применяется для отопления жилых и нежилых помещений, к примеру, гаража.

Настенная газовая батарея отопления

Размещать подобный прибор отопления лучше под окном, чтобы он не просто нагревал воздух в комнате, но и создавал для холодного воздуха, пытающегося проникнуть в помещение через окно, тепловую завесу.

Для обогрева больших по площади помещений можно применять не только потолочный, но и конвектор газовый напольный. В быту такой прибор обычно не применяют, т.к. он обладает большими размерами и немалым весом, да и место их монтажа требует особой подготовки основания.

Если вы захотели самостоятельно изготовить экран на радиатор, обратите внимание на следующую статью на нашем сайте

Правила установки конвекторов на газе

Для подключения газового обогревателя к магистральным сетям понадобится разрешение соответствующей инстанции, но для использования баллонного газа никакие разрешения получать не нужно.

При выборе места установки учитывайте, что под окном газовый конвектор не ставится, потому что продукты сгорания будут проникать в помещение при открывании окна. Настенный монтаж выполняется на расстоянии минимум 1 м от оконного или дверного проема. Прибор крепится только на наружную стену.

Последовательность монтажа следующая:

• Размечаем стену под установку крепежных приспособлений. Также определяем место выведения коаксиального дымохода.
• При помощи перфоратора делаем сквозное отверстие в наружной стене. Его диаметр зависит от сечения трубы и должен быть больше его на 10 см.
• Затем стену в этом месте обшивают листом негорючего материала.
• Высверливают отверстия под кронштейны и прикручивают их саморезами с дюбелями.
• Конвектор навешивают на стену, одновременно заводя его коаксиальный патрубок в отверстие в стене.
• Пустоты между трубой и стеной дома заполняют негорючим материалом.
• Трубопровод с магистральным газом подводится к агрегату с улицы. На трубу устанавливают запорную арматуру.
• Этот трубопровод подключают к патрубку конвектора. Место стыковки тщательно герметизируется.

Классификация газовых конвекторов

1. По месту установки:

• настенные. Настенный газовый конвектор компактен, не занимает площадь пола, не создает ограничений для размещения элементов интерьера. Установка оборудования над окном позволяет получить эффект тепловой завесы, когда воздух, поступающий через окно будет прогреваться по мере поступления в помещение. Настенные конвекторы отличает незначительная мощность (до 10 кВт.), тем не менее, они более популярны;
• напольные. Напольный газовый конвектор отличается большей мощностью и предназначен для обогрева больших помещений. Мощность напольного конвектора может достигать 100 кВт, что сказывается на массе и габаритах агрегата.
• встраиваемые конвекторы. Но они относятся к группе «конвектор водяной».

2. По источнику подачи газа:

магистраль (природный газ). Все конвекторы изначально ориентированы на подключение к газопроводной магистрали;

сжиженный газ (пропан-бутан из баллона). Переход на такой тип подачи газа возможен благодаря установке переходного комплекта. Но, следует учесть, что расходы на обогрев будут такими же, как и при отоплении традиционным способом, а требования к устройству обогрева от баллона существенно жестче.

Способ подачи газа определяет мобильность конвектора и стоимость отопления.

3. По способу организации сгорания:

закрытая камера (например, газовый конвектор Alpine Air NGS 50). Здесь подача и отвод воздуха организованы через горизонтальную телескопическую трубу, которая позволяет избежать обустройства традиционного дымохода, заменив его коаксиальным дымоходом (труба в трубе). Такой принцип позволяет отвести отработанные газы через внутреннюю трубу, и подать воздух через внешнюю.

открытая камера (например, газовый конвектор Hosseven HP-8 или Alpine Air M-145). В этом случае требуется организация дымохода. Отопительный прибор, по принципу действия, схож с камином, а пользователи могут понаблюдать за игрой живого огня.

4. По материалу изготовления теплообменника:

чугун. Выдерживает более высокие температуры;

сталь. Используется в агрегатах в нижнем ценовом диапазоне.

Отметим, что материал, из которого изготовлен теплообменник, определяет длительность эксплуатации конвектора.

5. По степени энергозависимости:

независимые. Для их работы нет необходимости в подключении к электросети. Востребованы в регионах с перебоями электричества;

зависимые. Электричество применяется для поджигания основной горелки. Такой прием положительно сказывается на расходе газа, сокращая его на четверть, по сравнению с независимыми моделями.

6. По дополнительным функциям

В качестве таковых выступают:

вентилятор. Позволяет повысить скорость прохождения воздуха по теплообменнику. С одной стороны, это сокращает время на прогрев помещения, с другой – охлаждает сам теплообменник, предотвращая его выход из строя;

таймер. Позволяет автоматизировать включение и отключение агрегата.

Знакомство с газовым конвектором. Принцип и свойства работы

(рис. 5.1 – Принцип работы газового конвектора)

Прототипы газовых конвекторов сегодняшнего дня были запатентованы в Великобритании, Германии, Голландии ещё в тридцатые годы 20 века. За тридцать лет произошли существенные качественные изменения конструкции горелочного блока и автоматики управления, что позволило создать простой и надёжный в эксплуатации газовый конвектор с высоким коэффициентом полезного действия. Коаксиальная система дымоудаления и воздухозабора для камеры сгорания, а также закрытая камера сгорания сделали ненужным строительство дымоходов, обеспечили экологическую составляющую зонального воздушного отопления. Так в Европе стал набирать обороты процесс широкого применения газовых конвекторов. До российского рынка газовые конвекторы добрались в 1998 году. Компании-, венгерская «FEG KONVEKTOR», польская «FASER», итальянские «Bartolini», «FRACCARO» и «ROBUR», турцекая «Demrad» (линия конвекторов «Alpine Air») провели сертификационные испытания, после чего организовали реализацию оборудования данного типа в России. Это история. Теперь присмотримся поближе к самому газовому конвектору… Газовый конвектор – прибор отопительной системы современного типа, гарантия дешёвого тепла в вашем доме. Сочетает в себе традиционные и современные качества: удобство эксплуатации и безопасность, экономичность, комфортность и экологичность. Комплектация: декоративный съёмный кожух, теплообменник (стальной или чугунный), газовый клапан, газовая атмосферная горелка, система механического или электрического розжига, наружный зонт (колпак) коаксиальной трубы для приёма свежего воздуха и отвода продуктов сгорания. Принцип действия основан на конвекции горячего воздуха. Поступающий газ сгорает в закрытой камере сгорания, а выделяемое тепло передаётся через стальной или чугунный теплообменник циркулирующему комнатному воздуху. Наружный воздух (теплоноситель) подаётся через коаксиальную (вход/выход) трубу большего диаметра в конвектор для поддержания процесса горения, а продукты сгорания отводятся на улицу через внутреннюю трубу малого диаметра. Такой принцип «труба в трубе» очень удобен и эффективен (вторичное использование тепла): уличный воздух подогревается от центральной трубы отвода выхлопных газов и попадает в камеру сгорания уже тёплым, а продукты сгорания на выходе имеют более низкую температуру. Газовые конвекторы, как и любые конвекторы, обычно устанавливаются на стенах под оконными проёмами (самыми холодными зонами в помещении). Работают с розжига (пьезо, электрического, на батарейках), электричества и жидкого теплоносителя не требуют. Беспрепятственная конвекция нагретого воздуха обеспечивается конструкцией облицовки. Сзади конвектора находится капиллярный температурный датчик, имеющий связь с газовым клапаном и дозирующий подачу газа, а когда температура в помещении достигает заданных параметров – переключающий в дежурный режим горелку камеры сгорания конвектора.

(рис. 5.2 – Газовый конвектор «Alpine Air»)

Специальный газовый клапан обеспечивает защиту и регулировку температур в диапазоне 13-38ºС. Регулировка температуры имеет очень большое значение. Уезжая в отпуск, достаточно поставить на минимум (13 ºС) – и дом не будет размораживаться. Верхний предел температуры (38ºС) необходим в случае установки конвектора в бассейнах. Газовый конвектор не сушит воздух! Воздух для камеры сгорания берётся с улицы и выбрасывается обратно на улицу, поэтому «съедания» кислорода не происходит. Для работы конвектора подходит как природный магистральный газ, так и сжиженный углеводородный газ (СУГ). Универсальный газовый клапан позволяет осуществить переход с одного газа на другой буквально за считанные минуты. Встроенная в конвектор система безопасности выполнит автоматическое прерывание работы в случае аварийной ситуации (прекращение поступления газа, затруднение отвода продуктов сгорания, отсутствие притока воздуха). При этом удалит из камеры сгорания остатки газовоздушной смеси.

Расчет мощности и расхода газа

Среднюю мощность газового конвектора можно определить, умножив площадь помещения на коэффициент, учитывающий тип системы и условия ее эксплуатации. Общая формула имеет вид:

P = k * S, где:

• P – мощность конвектора, кВт;
• k – корректирующий коэффициент;
• S – площадь помещения, кв. м.

Корректирующий коэффициент

• принимают равным 0,1 для систем с баллонным питанием или помещений с хорошей теплоизоляцией.
• Значение k = 0,12 устанавливается в случае, когда конвекторное отопление является единственным источником тепла в жилом помещении и стабильно эксплуатируется в течение дня.
• Если отопительное устройство монтируется в проходном или плохо утепленном помещении, а также в загородных домах или на дачах, где жильцы бывают лишь периодически, принимают k = 0,15.

А вот расчет расхода газа представляет собой куда более трудоемкую задачу. Казалось бы, достаточно узнать пропускную способность горелки и умножить ее на время работы, но дело в том, что это не позволит учесть такие факторы, как:

• давление топлива в баллоне или магистрали;
• изначальная температура внешней и внутренней среды;
• интенсивность подачи газа в горелку;
• порог срабатывания термостата;
• время, в течение которого термостат будет удерживать горелку выключенной (время остывания помещения).

Какой лучше выбрать настенный газовый котел отопления: виды и лучшие производители.

Очень полезная при проектировании таблица расчетов теплоотдачи радиаторов отопления.

Поскольку эти факторы невозможно спрогнозировать, минимальный расход газа выбирается из сводных таблиц.

Вот некоторые значения, которые демонстрирует газовый конвектор «Ужгород»:

• мощностью 2 кВт – 0,13 куб. метра в час;
• мощностью 2,5 кВт – 0,15 куб. метра в час;
• мощностью 3 кВт – 0,2 куб. метра в час;
• мощностью 4 кВт – 0,23 куб. метра в час;
• мощностью 5 кВт – 0,29 куб. метра в час.

Изделия других производителей аналогичной мощности имеют приблизительно такой же расход. В процессе прогрева холодного помещения он увеличивается в полтора-два раза, если же конвектор используется исключительно для поддержания температуры, значения минимального расхода снижают еще на 35-50%.

Нюансы установки и эксплуатации

Портативные газовые обогреватели открытого типа не рекомендуется использоваться в спальнях, ванных комнатах или коридорах. В некоторых моделях указывается минимальный размер помещения и обязательные требования к вентиляции для отопительных приборов. Установка газового оборудования должна соответствовать государственному стандарту в части безопасности газовых установок.

Основные требования по безопасной установке газового конвектора:

1. Запрещается размещать устройства в пожароопасных помещениях.
   Отопитель размещают под окном.
2. Дымоотводная труба должна крепиться снаружи и оснащается отводом.
3. Монтаж, демонтаж, наладку и пусковые работы на газовом оборудовании выполняется только аттестованными специалистами горгаза.
4. После выполнения монтажных работ проводятся пусконаладочные работы.
5. Перед первым запуском открывают входной газовый кран и поверяют все стыки на газовой линии кисточкой с мыльным раствором.
6. Запускают пьезозапальник, для разжигания газа. Возможно, в первые часы работы установки будет присутствовать запах горящего масла, в связи с обгоранием стен топочной камеры, в дальнейшем работа конвектора должна быть без запаха.

Газовый конвектор Hosseven HDU-5 DK

Достоинства и недостатки газовых конвекторов

Газовый конвектор на пропане является отличным отопительным прибором для каждого дома. Рассмотрим основные плюсы этого оборудования:

• Экономичность – отопление на природном или сжиженном газе отличается дешевизной, по сравнению с электрическим обогревом;
• Возможность работы на любом виде газа – например, баллонный газ можно сменить на природный, как только в вашем населенном пункте появится магистраль;
• Полностью автоматическая работы – вам нужно будет лишь отрегулировать степень нагрева с помощью термостата;
• Компактная конструкция, не требующая теплоносителя – вам не нужно будет тянуть по всему дому трубы и покупать котел;
• Хорошие отзывы владельцев – многие люди охотно оставляют положительные отзывы о своих отопительных приборах.

Есть и определенные недостатки:

Соблюдайте технику безопасности при использовании газового оборудования. При малейших подозрениях на утечку газа звоните в аварийную газовую службу.

• Низкая безопасность – газовые конвекторы, работающие на баллонном газе, нельзя назвать безопасными агрегатами, так как утечка топлива может привести к неприятным последствиям;
• Для установки прибора придется делать в стене отверстие под дымоход – обойтись без этого нельзя;
• Несколько шумная работа – ночью зажигающаяся горелка, в сумме с шумящими вентиляторами, может доставить дискомфорт;
• Газовыми конвекторами на баллонном газе трудно отапливать сразу несколько комнат – нужно будет или ставить в каждой комнате по баллону, или прокладывать магистраль;
• Крайне желательно, чтобы монтажом и проверкой работоспособности газового конвектора занимался человек с опытом работы в данной сфере. Также нужно убедиться в герметичности всех соединений и регулярно проводить проверки на предмет утечки газа.

Некоторые недостатки серьезные, но с ними придется мириться.

Во избежание утечки газа можно установить в доме газоанализатор – если произойдет утечка, аппарат подаст звуковой сигнал, предупреждая хозяев домовладения о грозящей опасности.

В домовладениях с большим количеством комнат имеет смысл проложить трубы и установить газовый котел, питающийся от пропана – так будет дешевле и безопаснее, чем тянуть в каждую комнату газ и ставить там конвекторы. Схему с конвекторными обогревателями лучше всего оставить для обогрева малогабаритных домов и однокомнатных дачных домиков. Также нужно учитывать, что установка каждого агрегата сопряжена с необходимостью прокладки дымохода – представьте сколько их будет, если у вас 5 или 6 комнат (плюс кухня, прихожая и т. д.).
