Виды разводки
Горизонтальная разводка отопления в зависимости от своей конструкции может быть:
Однотрубная
Схема однотрубного подключения
Как можно понять по рисунку, в данном варианте тёплая и холодная жидкость проходят по одной и той же трубе, а радиаторы по отношению друг к другу подключены последовательно.
Конечно же, цена такой конструкции выходит гораздо ниже благодаря экономии материалов, но также всплывает и несколько ощутимых недостатков:
Вода остывает за тот период пока пройдёт через весь контур, что значительно понижает коэффициент полезного действия и увеличивает затраты на обогрев помещения.
- Ощутимая разница между температурами первого и последнего радиаторов в цепи. Это негативно влияет на равномерность распределения тепла.
- Сложность проведения регулировки своими руками. Каждое изменение работы одного из радиаторов будет оказывать влияние и на функционирование всех остальных.
Регулировка работы отопительного радиатора
Неудобства в проведении ремонтных работ, так как даже самая мелкая реставрация будет требовать отключения всей системы.
Двухтрубная
Схема двухтрубного подключения
Здесь уже имеется масса преимуществ перед предыдущим вариантом, и потенциал горизонтальной разводки реализован в полной мере:
- Жидкость, протекающая по батареям, не успевает остывать, так как подача теплоносителя происходит по одной трубе, а отвод остывшей воды – по другой.
- Нагрев радиаторов происходит параллельно, что даёт возможность добиться на них одинаковой температуры, и, следовательно, лучшего микроклимата в доме.
- Возможность регулирования температурного режима. Это позволяет более экономно использовать систему отопления, уменьшая её мощность в периоды потепления на улице.
Двухтрубная лучевая
Схема двухтрубного лучевого подключения
Она же коллекторная, так как предусматривает монтаж коллектора в каждой квартире, который будет распределять подачу теплоносителя к каждому радиатору индивидуально.
Пример коллектора системы горизонтального отопления
Такая разводка труб хоть и имеет несколько минусов:
- Большое количество материалов, что в значительной степени увеличивает стоимость системы.
- Необходимость в наличии циркуляционных насосов.
Но большое количество плюсов всё же делает её наиболее прогрессивной и востребованной:
- Допустимость регулировки производительности каждого радиатора персонально. Это предоставляет уникальные возможности по контролю микроклимата вашего дома.
- Каждый из контуров является замкнутой самодостаточной системой. Их можно оборудовать дополнительными девайсами, а при необходимости проведения ремонтных работ не потребуется отключать всё отопление, достаточно будет перекрыть нужную батарею.
- Не требуются воздухоотводы на радиаторах, они уже имеются на коллекторе.
Пример счётчика тепла
Общие сведения
Некоторые задаются таким вопросом, на что в первую очередь необходимо обращать внимание при выборе стальных радиаторов отопления? Ассортимент стальных обогревательных приборов на сегодняшний день очень разнообразный. С одной стороны, есть из чего выбирать, а с другой стороны большой выбор может вызвать чувство растерянности
Стальные радиаторы, в первую очередь, могут отличаться заводом производителем
Также они могут различаться по цветовой гамме, по размерам, по ценовой категории, по размерам или по дизайнерским особенностям. Стальные радиаторы на сегодня являются вполне достойной заменой чугунным радиаторам, которые еще не так давно лидировали по популярности
Стальные радиаторы, в первую очередь, могут отличаться заводом производителем. Также они могут различаться по цветовой гамме, по размерам, по ценовой категории, по размерам или по дизайнерским особенностям. Стальные радиаторы на сегодня являются вполне достойной заменой чугунным радиаторам, которые еще не так давно лидировали по популярности.
Отопительные радиаторы из стали не рекомендуется устанавливать в таких помещениях, где наблюдается повышенный уровень влажности, таким образом, для ванной комнаты они никак не подойдут. На сегодняшний день стальные обогревательные приборы можно увидеть не только в частных домах, но также и в магазинах, в офисах, в загородных коттеджах. Это объясняется их невысокой стоимостью, и в то же время, красивым и стильным дизайном.
Стоимость стальных радиаторов отопления, в первую очередь, зависит от их показателей мощности и размеров. Иногда одни стальные радиаторы, обладающие аналогичными параметрами, стоят дороже, чем другие, только из-за более раскрученного бренда. Поэтому задумайтесь, стоит ли переплачивать лишние деньги. Разумеется, что отечественные приборы будут стоить несколько дешевле, чем те, которые производятся в Европе. А вот по размерам и рабочим параметрам они могут и не отличаться или отличаться, но не существенно.
Для того чтобы подобрать наиболее подходящий радиатор, необходимо принять во внимание следующие нюансы:
- От того, насколько глубоко и низко будет расположен отопительный прибор, зависит более равномерный обогрев всего помещения.
- Необходимо, чтобы радиатор был оснащен таким элементом, как кран Маевского, так как это сделает возможным стравливание лишнего воздуха из системы. Также желательно, чтобы радиатор был оснащен кранами для прерывания воды. Могут возникнуть непредвиденные аварийные ситуации, и такие краны будут весьма кстати.
- Если радиатор отопления устанавливается под окном, то его ширина должна быть не меньше, чем 50-70% от ширины оконного проема.
- Для того чтобы отопительный радиатор был более практичным, можно выбрать такую модель, которая оснащена терморегулятором. Такой элемент может быть как ручным, так и автоматическим.
Двухтрубная горизонтальная система отопления – особенности применения
Схема двухтрубной системы обогрева. Нажмите для увеличения.
Сегодня ни в одном многоквартирном доме нет системы, которая бы рассчитывала расход воды постоянно, дроссели на отдельные стояки, естественно, никто не ставит.
Для того чтобы уравнять температуры теплоносителей на разном расстоянии от элеватора, применяются обратный и подающий трубопроводы, которые размещены в подвале (некая лежневка отопления).
Эти трубопроводы имеют диаметр куда больше, чем отопительные стояки.
Стоит отметить, что сегодня в новых домах, когда контроль над строительными организациями и их спецификой работы стал менее жестким, стало активно практиковаться использование труб именно одинакового размера и диаметра на стояках и лежневке.
Строители стали применять тонкостенные трубы, которые установлены на сварку вентилей, что не соответствует прежним нормам и размерам.
Результатом такой неверной экономии являются холодные радиаторы в квартирах жильцов, находящиеся на большом расстоянии от элеваторного узла. Очень часто такими квартирами являются именно угловые квартиры, которые имеют общую стену с улицей.
Система двухтрубного горизонтального отопления в многоквартирных домах имеет одну отличительную особенность. Для своего нормального функционирования, вода циркулировать должна через стояки, постоянно поднимаясь и опускаясь по трубам. В том случае, если что-то будет мешать этому движению, батареи будут оставаться холодными.
Многих интересует вопрос: «Что же необходимо делать в том случае, если система дома запущенна, а радиаторы не нагреваются или имеют комнатную температуру?».
Для того чтобы перекрыть его, нужно спуститься в подвал (именно там обычно и находятся обе лежневки) и открыть расположенный рядом с ними сбросник.
Далее необходимо проследить: если вода идет с абсолютно нормальным напором, то препятствия к нормальной циркуляции — отсутствуют, не учитывая наличие воздуха в верхних точках.
Чтобы устранить комнатную температуру батарей в квартире, нужно слить из системы как можно больше воды. Делать слив нужно до того времени, пока не будет слышно характерного «фырканья» воздуха и воды в трубах, и не пойдет мощная струя горячей воды из крана.
В этом случае придется подняться на самый верхний этаж и уже там стравливать воздух. После всех проведенных манипуляций циркуляция должна восстановиться.
Если вода все же не идет, нужно в обязательном порядке перезапустить стояк в обратном направлении. Может быть, в каком-то месте застрял небольшой кусочек окалины или шлака. Противоток может легко его вынести.
Стоит отметить, что если после всех подобных действий, стояк, все же, не идет на сброс, необходимо заняться поиском того помещения, в котором недавно производился ремонт, и там, возможно, менялись отопительные приборы.
В этом случае стоит быть готовым к любому повороту событий: заглушенного и снятого радиатора без перемычки, перекрытого из непонятно каких соображений дросселя, или же полностью обрезанных стояков с заглушками по обоих концах.
В любом случае — вы найдете подтверждение тому, что человеческая глупость не имеет границ.
Особенности и устройство коллекторной системы отопления
Схема коллекторной системы отопления
Мы привыкли к тому, что отопительная система – это замкнутая линия, которая имеет обратку, где под воздействием циркуляционного насоса теплоноситель проходит через все радиаторы и возвращается обратно к котлу, вынуждая его работать, если создается разница температур.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Что касается коллекторной системы, то она представляет не последовательное, а параллельное подключение каждого отдельного радиатора к нагревающему элементу.
Это позволяет управлять температурным режимом в доме самостоятельно. К примеру, в большой комнате нужно больше затрат тепла на нагрев воздуха, а в маленькой будет достаточно поставить терморегулятор на самое низкое значение. Это крайне удобно, так как не нужно добавлять в схему дополнительные радиаторы, если площадь помещения большая.
Коллекторная система отопления состоит из таких конструктивных частей:
- Распределительный узел (гребенка или коллектор) – часть трубы с одним входом и с любым количеством выходов, посредствам которых производится распределение теплоносителя под каждый конкретный радиатор или независимому кольцу, состоящему из 3-5 радиаторов, соединенных между собой внутри последовательно.
- Расширительный бак – через него происходит подпитка системы отопления водой, что необходимо для создания определенного давления.
- Циркуляционный насос – нагнетает воду, заставляя передвигаться по системе отопления.
- Устройства, регулирующие давление и обеспечивающие безопасное использование всей системы отопления.
Часто на практике используют смешанную коллекторную систему отопления, разбивая ее на контуры. К примеру, есть 7 больших комнат, для каждой из которых выделяется отдельный контур, имеющий свой выход на гребенке. При этом в каждой из этих комнат (а они разные по площади, соответственно нуждаются в разном количестве радиаторов) может быть абсолютно разное количество радиаторов: 2, 3, 5, 7.
Так вот те радиаторы, которые будут расположены в пределах одной комнаты, между собой будут подключены последовательно, а по отношению ко всей системе отопления – параллельно, так как таких контуров будет ровно столько, сколько есть отапливаемых помещений.
Рассмотрим на практике, как работает коллекторная система отопления:
Вода нагревается от источника тепла (котел), после чего поступает в гребенку.
- Нагретый теплоноситель распределяется через выходные отверстия по всем контурам.
- Остывшая вода возвращается через обратку коллектора, после чего проходит в котел, где нагревается до нужных температур и проделывает обратный путь.
Коллекторы устанавливаются в отдельных шкафах в отдельном помещении, доступ к которым есть постоянно. Каждая гидравлическая сеть, выходящая из коллектора, оснащена запорным механизмом, который позволяет отключить отдельные звенья отопления, не выключая его полностью во всем доме.
При этом каждый радиатор в системе обязательно должен быть оборудован краном Маевского для спуска воздуха из системы. Как альтернатива – воздуховыпускной клапан на самом коллекторе.
Основные схемы
Существуют следующие схемы горизонтального отопления.
Однотрубная магистраль
Постоянно двигаясь от источника к источнику, нагревательная жидкость, держит заданную температуру. Данная система отопления имеет отличные технические показатели, сочетающиеся с небольшой ценой.
Плюсы:
- минимальные затраты;
- простота в сборке;
- высокий уровень износостойкости;
- подходят для обогрева большой площади.
Минусы:
- ограничения в регулировке температуры в каждом отдельном источнике тепла;
- хрупкость при механических повреждениях.
Так же стоит учесть тот факт, что в цепочке каждый последующий радиатор должен быть больше предыдущего – это предусмотрено для того, чтобы не снижался коэффициент полезного действия. Для обогрева большой площади необходимо устанавливать коллекторы отопления чаще, чтобы вода, проходящая в трубах, не успела остыть.
Двухтрубная магистраль
Для большего коэффициента полезного действия нужно установить радиаторы. В частном доме обычно их устанавливают под окном, но Вы можете «обогревать» северную сторону, так как она самая холодная.
Таким образом, при неисправности Вам не нужно отключать всю систему отопления сразу, а только конкретный «узел». Наличие компенсаторов обязательно, так как перепады давления могут привести к поломке. Как показала практика, радиаторы хорошо справляются с перепадами давления, резкими напорами воды и не замерзают даже при минусовой температуре.
Поквартирная реверсивная система является замкнутой и имеет ряд преимуществ:
- Одинаковая температура на выходе и входе.
- Подходит для отопления многоэтажного дома, коттеджа, склада.
- Возможность отключения/включения системы, конкретно на определенном участке. Это удобно, так как этот факт значительно упрощает ремонт.
Минусы:
трудность в регулировании температуры при разветвленной системе.
Двухтрубная коллекторная параллельная магистраль
Для удешевления конструкции используются полиэтиленовые или полимерные трубы, которые отличаются высокой прочностью.
Система подключается прямо к коллектору, который равномерно распределяет поступающее тепло по всей площади покрытия.
Особенности строения коллекторной системы отопления: обратная и подающая подводка работает автономно, далее, по трубопроводам проходит тепло к радиаторам, затем возвращается. Охлажденная жидкость снова нагревается и возвращается к радиаторам. Получается замкнутый цикл, регулируемый автоматически.
Обязательно наличие качественного циркуляционного насоса, так как от него будет зависеть производительность всей системы.
Щиток, вмещающий в себя все оборудование, может располагаться в коридоре или санузле. Если данный вид отопления устанавливается в многоквартирном жилом доме, то щиток можно установить в подвальном помещении.
Плюсы:
- минимальные затраты на трубы;
- скрытая установка, за стеной (в полу);
- возможность связывать оборудование в цельную конструкцию;
- малая стоимость (отсутствие дорогостоящих элементов фиксации);
- монтаж осуществляется даже на больших площадях;
- равномерность подачи тепла исключает появление гидроударов.
Минусы:
- сложность в монтаже, так как зачастую система представляет собой целую сеть из маленьких подсистем;
- использование в системе труб одного диаметра.
Пластиковые трубы не подвержены коррозии, хорошо переносят перепады температур и отлично зарекомендовали себя при минусовых температурах.
Благодаря своей конструкции, двухтрубные системы имеют больше преимуществ, так как вода не остывает при постоянном движении. Тепло распределяется равномерно, что создает приятный климат в квартире.
Периодически проверяйте работоспособность термостата, он регулирует тепло и отражает показатели. Приемлемую температуру в радиаторах круглосуточно поддерживают теплорегуляторы: в зависимости от погоды, снижаются затраты потребителя на отопление в несколько раз.
Профессиональные инженеры помогут составить план-схему именно для вашего дома, учитывая все особенности оборудования и площадь. Доверяйте монтаж высококвалифицированным специалистам имеющим опыт работы в данной сфере. Высокая эффективность при наименьших затратах, обеспечит комфорт и тепло в Вашем доме.
Смотрите видео, в котором специалист разъясняет, как сделать коллекторную горизонтальную разводку отопления:
Принципы функционирования
Схема горизонтальной разводки отопления
Рассматриваемая система имеет следующий структурный состав:
| Название элемента | Описание и назначение |
| Стояк подачи | Располагается в подъезде или специальном техническом помещении, подаёт нагретый теплоноситель |
| Стояк отвода | Располагается в подъезде или специальном техническом помещении, выводит уже остывший теплоноситель |
| Коллектор | Устанавливается на каждом этаже и разводит систему по квартирам |
| 2 вентиля | Устанавливаются на каждой квартире, позволяя контролировать подачу теплоносителя |
| Труба подачи | Снабжает нагретым теплоносителем радиатор, прячется в стяжке пола |
| Труба обратки | Удаляет остывший теплоноситель, прячется в стяжке пола |
| Радиатор | Обогревает помещение |
Горизонтальные радиаторы отопления выглядят эстетично благодаря спрятанным в стяжке трубам снабжения

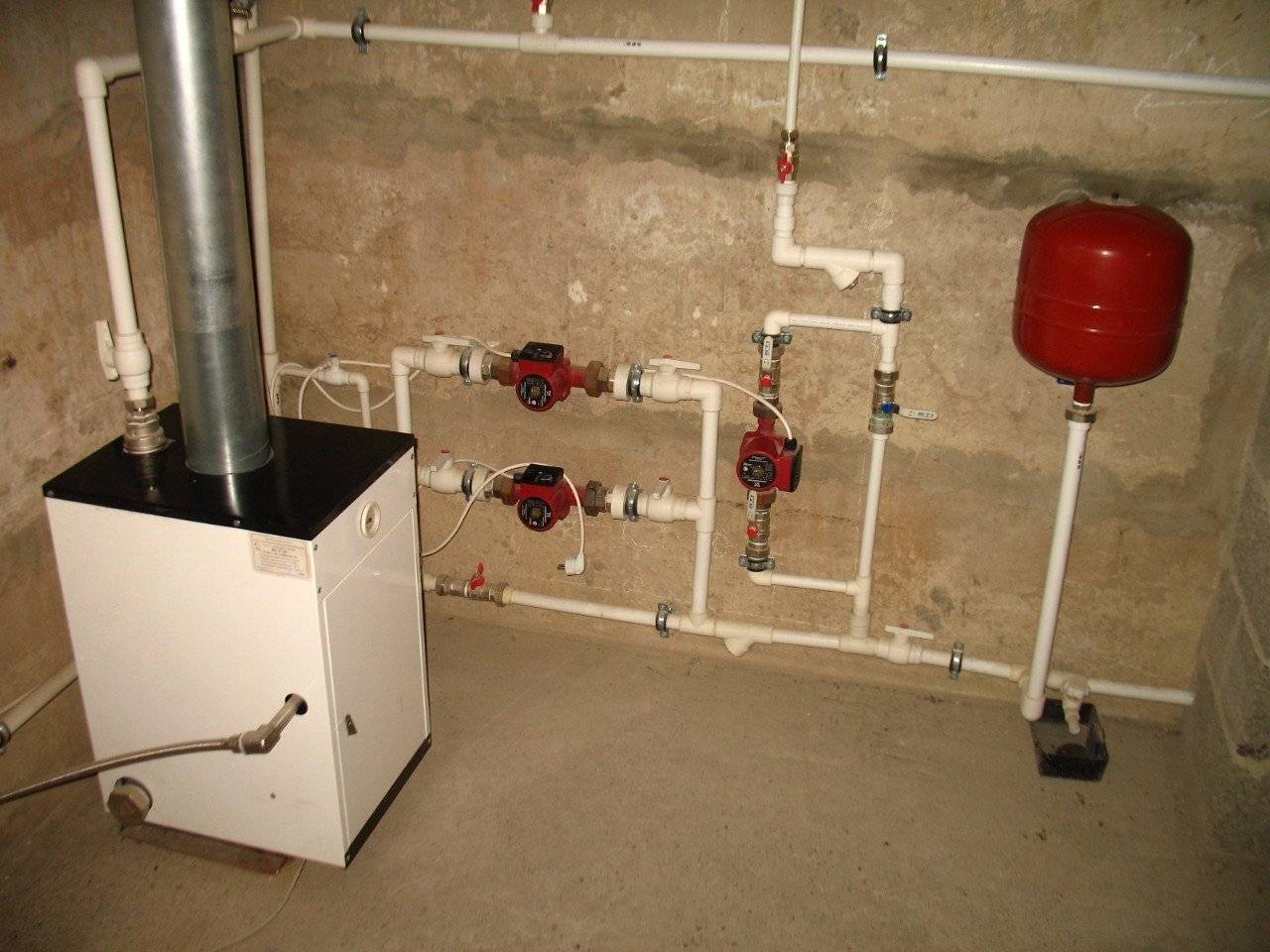

Закрытая система отопления в частном доме – плюсы и минусы
Такой тип тепловых коммуникаций имеет свои достоинства и недостатки, но положительных сторон у него гораздо больше.
Работает на воде и незамерзайке. Жидкий носитель не сообщается с окружающей средой, поэтому не потеряет своих свойств.
Замкнутая схема подходит для загородных домов и дач, которые отапливаются периодически.
Не требуется постоянный долив
Это важно для теплосистемы, работающей на покупном антифризе.
Расширительный бак можно установить в любом месте, а не только наверху здания. Его, как правило, ставят во вспомогательном помещении, где установлен котел.
Закрытость контуров позволяет минимизировать теплопотери, поэтому топливо расходуется экономно.
В замкнутом контуре легко поддерживать нужный уровень температуры и давления.
После включения котла комнаты быстро нагреваются, поэтому такую конструкцию используют в системе «умный дом».
Благодаря принудительной циркуляции, отопление устойчиво работает даже при небольших конструктивных погрешностях.
Требуются трубы и соединители меньшего диаметра, которые стоят дешевле.
Подходит для строений любой площади и этажности
Нужно только подобрать подходящую конфигурацию и правильно составить проект.
Недостатки ЗСО:
- Энергозависимость – для работы насоса требуется электричество, поэтому на случай отключений придется приобрести генератор.
- Необходимость установки расширительного бака заводской конструкции. Приспособить канистру, бачок или другую емкость, как в открытой схеме, не удастся.
- Требуется контрольная группа – манометр и клапаны для сброса воды и воздуха.
Отопление «ленинградка» – схема открытой разводки
Открытая схема водяного отопления «ленинградка» имеет интересную особенность — последовательное размещение всех конструктивных элементов по внешнему контуру стен. Центральным узлом такой однотрубной системы является отопительный котёл, который посредством подающего стояка подсоединяется к первой батарее. Потом с первого радиатора горячая вода попадает в следующий элемент и так пока не пройдёт по всем нагревательным узлам во всём доме. Пройдя все батареи, остывшая вода по трубе обратки возвращается назад в котёл для повторного нагрева и всё повторяется заново, образуя замкнутый круговорот.
Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.
Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом. который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.
Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.
В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.
Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.
Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.
Распространённые варианты систем отопления
Традиционными видами топлива считаются:
- древесина: дрова, паллеты, опилки и щепа;
- уголь различных видов;
- природный газ (из централизованной магистрали);
- сжиженный газ в баллонах или газгольдерного хранения;
- электричество.
Таблица. Теплотворность различных видов топлива.
| Топливо | Единица измерения | Удельная теплота, кКал | Выделяемая тепловая мощность, кВт | Соответствие 1м3 природного газа | Стоимость топлива для получения 1 кВт энергии, руб. |
| Электроэнергия | 1 кВт/ч | 864 | 1,0 | 0,11 | 2,8–5,6 |
| Природный газ | 1 м3 | 8000 | 9,3 | — | 0,8 |
| Сжиженный газ | 1 кг | 10800 | 12,5 | 1,35 | 2,3 |
| Угли: каменный, антрацит, древесный | 1 кг | Около 6500 | 7,5 | 0,8 | 1,4 |
| Уголь бурый | 1 кг | 3100 | 3,5 | 0,4 | 1,8 |
| Торф | 1 кг | 2500–4200 | 3,0–4,9 | 0,3–0,5 | 1,8–2,5 |
| Дрова | 1 | 1800–4000 | 2,2–4,8 | 0,25–0,6 | 1,3–1,8 |
| Паллеты, гранулы | 1 кг | 3400–4300 | 3,7–5,0 | 0,4–0,6 | 1,5–1,9 |
Стоимость может различаться в зависимости от тарифов, действующих в регионе и цен на топливо, приобретаемое у частных поставщиков, а также КПД конкретной модели котла.
Самым дешёвым топливом является магистральный газ, самым неэффективным с экономической точки зрения – электричество.
Защита закрытого контура от воздуха
В любой схеме отопления образуется воздух. Причины этого явления могут быть следующими:
- нагрев воды, сопровождающийся выделением пузырьков газа,
- реакция металла с водой с выделением кислорода,
- слишком быстрое заполнение коммуникаций,
- низкое давление,
- нарушения герметичности трубопроводов, невидимые внешне.
Для удаления скоплений воздуха на батареях устанавливают краны. Существует несколько моделей таких устройств:
- Запорно–регулировочный кран открывают, чтобы слить жидкость вместе с воздушной пробкой. Это неудобно, поскольку приходится спускать большой объем носителя.
- Ручной кран Маевского – потери жидкости при удалении воздушной пробки минимальны, но работу придется проделать вручную.
- Автоматический воздухоотводчик – удаляет воздух самостоятельно. Однако автоматика не всегда срабатывает, поэтому за батареями надо следить. Если они стали плохо греть или на корпусе появились холодные участки, спустите воздух вручную. Для сбора жидкости используйте ведерко, пластиковую бутылку или другую емкость.
Общие характеристики
Столько много преимуществ, а в чём же подвох? Давайте взглянем на экономический аспект горизонтального отопления:
Экономия
В сравнении с традиционными вертикальными системами рассматриваемая конструкция обходится дороже, в особенности это касается двухтрубной лучевой разводки. Но многолетние исследования в этой области показывают, что она окупается уже в течение первых двух-трёх лет. За счёт чего это происходит?
Давайте посмотрим:
Около двадцати процентов стоимости всех монтажных работ оплачивает застройщик, так как трубы отопления прокладываются в стяжке пола ещё при его заливке.
Прокладка полипропиленовых труб горизонтальной системы отопления
- Регулирование мощности работы радиаторов даёт экономию в тёплую погоду.
- Уменьшение количества аварий и протечек также позволяет сохранить семейный бюджет на вызовах сантехников.
- Использующиеся пластиковые трубы намного дешевле стальных.
Минимум выступающих элементов
Скрытая разводка не портит внутренний интерьер
Отдельно стоит уделить внимание тому, что трубы, подающие теплоноситель, спрятаны в стяжке пола. Благодаря этому можно выделить следующие преимущества:
| Достоинство | Описание |
| Эстетичность | Дизайнерские ремонты быстро набирают популярность, и далеко не каждый захочет наблюдать металлические стояки в своём жилье. В данном случае эта проблема полностью решена, вся разводка спрятана в полу и никак не мешает интерьеру. |
| Безопасность | Особенно актуально в случае присутствия в доме маленьких детей. Открытые стальные трубы часто могут стать причиной ожога или получения физической травмы. |
| Практичность | Эксплуатационный срок полипропиленового трубопровода, спрятанного в бетоне, достигает пятидесяти лет, они не подвержены коррозии и эластичны. Все эти качества отодвигают возможность появления течи на неопределённый период. |
Монтаж
Монтажный процесс в многоквартирном доме
Сразу необходимо отметить, что инструкция установки горизонтальной системы обогрева достаточно сложная, и выполнять работы самостоятельно не рекомендуется.
Это обусловлено следующими причинами:
Сложность выполнения необходимых расчётов и проектирования, которые под силу только профессиональному инженеру.
Пример проекта двухтрубной горизонтальной разводки
- Непосредственно для монтажа, запуска и отладки также требуется иметь соответствующий опыт и знание новейших стандартов, которые в наших краях пока только интегрируются.
- Необходимость подтверждения выполнения всех необходимых стандартов государственными специалистами, которые должны зарегистрировать всё отопительное оборудование.
Любая ошибка в проекте или на этапе подключения может повлечь за собой дополнительные затраты, которые превысят оплату работы наёмных профессионалов, поэтому несколько раз подумайте, прежде чем браться за установку горизонтальной отопительной системы собственными силами.
Как выбрать распределительный коллектор
Производители предлагают достаточно разнообразный модельный ряд коллекторных систем, а народные умельцы собирают такое устройство из подручных средств. Выбор зависит от места эксплуатации, стоимости изделия, наличия автоматики, надежности и эффективности.
- Наиболее простой вариант – труба из нержавеющей стали, к которой приварены выходы для подключения радиаторов. Несмотря на видимую простоту, такая распределительная гребенка обойдется в солидную сумму, потому что для удобства эксплуатации потребуется установка дополнительных элементов.
- Более надежный и недорогой вариант – коллектор, собранный из полипропиленовых труб, соединительных тройников, необходимых вентилей и запорных кранов.
- Если же требуется полная автоматика в управлении, то лучше выбрать устройство с максимально возможным набором контролирующих элементов. Расходомеры, датчики температуры помогут равномерно распределить поток тепла между радиаторами и контурами теплого пола. Правда, стоимость такой модели будет довольно высокой.
Помимо экономических факторов на выбор коллектора могут повлиять технические условия эксплуатации: максимальное давление системы, потребление устройством электрической энергии, количество подключаемых контуров и потенциальная возможность их добавления. Коллекторная система отопления возможна только в современных новостройках, где в каждой квартире установлены дополнительные вентили для подключения устройств различной конфигурации.
Однотрубные горизонтальные системы
Принципиальная схема горизонтального отопительного комплекса любого типа предусматривает обеспечение процессов подачи и отвода воды. В зоне непосредственной подводки в любом случае должно быть организовано подключение двух контуров, однако в удалении от прибора подачу и слив воды можно осуществлять и через одну трубу. Именно по этому принципу работает горизонтальная однотрубная система отопления, позволяющая экономить свободное место и расходные материалы при технической организации инфраструктуры. Но сокращение рабочих контуров также дает и ощутимые недостатки, связанные с быстрым остыванием теплоносителя, снижением управляемости и динамичности системы. Однотрубная схема в основном используется в частных домах, где есть возможность обеспечения более гибкой регуляции, при необходимости компенсирующей недостатки такой разводки.
Способы устройства двухтрубной системе
В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.
Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов, следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.
Вертикальная система с нижней разводкой
Устраивают ее следующим образом:
- От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
- Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
- От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.
При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.
Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы
Вертикальная система с верхней разводкой
В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.
Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам
Горизонтальная система отопления – три основных типа
Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:
- Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
- Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
- Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.
Вот так это выглядит:
Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей
