Опрессовщики. Разновидности насосов для закачки теплоносителя в систему отопления

Преимущества ручных опрессовочных насосов

Механический опрессовочный агрегат имеет ряд преимуществ:

Низкая масса и компактные размеры

Небольшой вес и компактность оборудования позволяют без сложностей переносить и транспортировать приборы без использования грузоподъемных устройств.

Агрегаты применяются даже в ограниченном пространстве.

Высокая точность получаемых результатов

Показатель точности во многом зависит от мощности самого устройства. При выборе конкретной модели оборудования нужно понимать, что использование насоса с малой мощностью увеличивает время, необходимое для проверки. Кроме того, при выявлении негерметичного стыка результаты испытаний могут исказиться.

Автономность работы

В отличие от моделей с электрическим приводом, ручные опрессовщики подходят для использования вдали от источника электрического снабжения.

Простота эксплуатации

Ручные приборы имеют простую конструкцию и не требуют того, чтобы их обслуживали квалифицированные специалисты.

Принудительная циркуляция в системе отопления

В отопительной системе с принудительной циркуляцией монтировать насос обязательно. Его можно врезать в подающей трубе или обратной. Поскольку постоянно обслуживать насос затруднительно и неуместно, необходимо предупредить попадание абразивных примесей. Это можно сделать путем установки защитного фильтра-грязевика.

Для бесперебойного доступа к насосу с обеих его сторон смонтируйте краны. Через шаровые краны вы сможете получить доступ к циркуляционному насосу для его замены или ремонта. При установке кранов вы сможете в нужный момент перекрыть их и слить воду из этой части системы.

Компактность и удобство эксплуатации. Особенности ручного насоса для опрессовки системы отопления

Опрессовка представляет собой процедуру испытания с параллельной проверкой на прочность и герметичность системы отопления путем создания высокого давления.

Первая опрессовка проводится сразу после установки трубопровода на участке. Делается это для выявления потенциальных мест утечек.

Механические насосы чаще всего используются в бытовых целях. Подобные агрегаты имеют более низкую стоимость, они компактны, с ними легко работать. Их особенность заключается в простоте использования и в возможности работы в ограниченных пространствах без доступа к электрической сети.

ontakte

Odnoklassniki

Опрессовочные насосы и оборудование для заполнения не имеют существенных различий. Часто один и тот же агрегат применяется как для проверки системы на прочность, так и для ее наполнения.

Фото 1. Так выглядит ручной насос для опрессовки. .

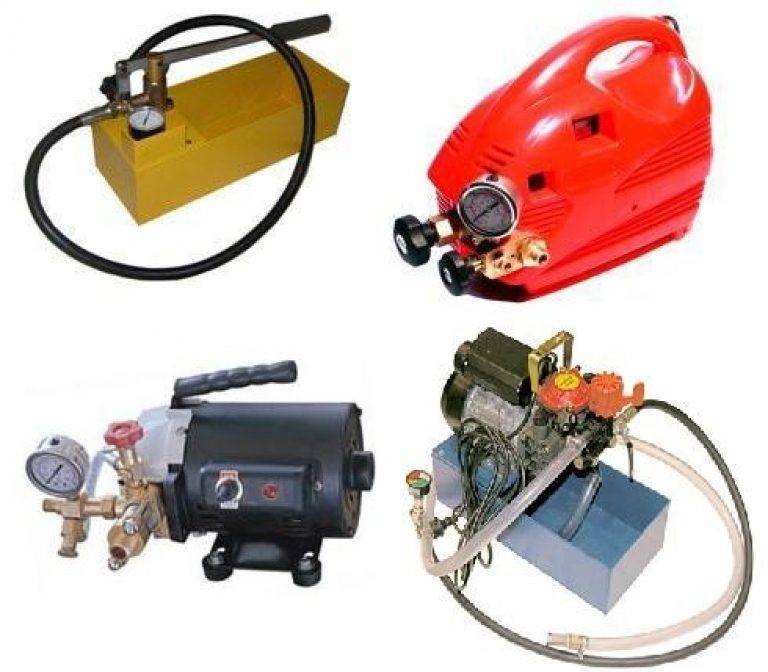

Современные опрессовщики и насосы для закачки различаются по типу привода. Он бывает электрическим либо ручным. По принципу действия оборудование подразделяется на следующие типы:

мембранное;
пластинчато-роторное;
поршневое.

Принцип работы опрессовщика

Принцип работы ручного опрессовщика довольно прост. В проверяемую систему отопления до максимально возможного уровня заливается вода. После этого при помощи нажатия на рычаг достигается необходимый для проведения испытания уровень давления (в 2—3 раза выше рабочей нормы). Когда нужный показатель давления будет получен, шаровой вентиль агрегата перекрывается. Оператор отслеживает на манометре колебания.

Внимание! Чтобы в процессе опрессовки не допустить внутри отопительной системы чрезмерно высокого давления, насосы оборудованы специальным пропускным клапаном. Если давление начинает падать, значит, труба протекает. Описанная процедура повторяется несколько раз

При выявлении дефекта работы прекращаются до момента его устранения

Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения

Если давление начинает падать, значит, труба протекает. Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения.

Первая опрессовка проводится непосредственно после окончания монтажных работ. Далее проверку повторяют каждые 5 лет после промывки трубопровода агрессивными химическими средствами.

Преимущества ручных опрессовочных насосов

Механический опрессовочный агрегат имеет ряд преимуществ:

Низкая масса и компактные размеры

Агрегаты применяются даже в ограниченном пространстве.

Высокая точность получаемых результатов

Промывка систем отопления

Гидропневматическая промывка отопительных систем является обязательным мероприятием при подготовке системы отопления к пуску перед началом отопительного сезона.

Вода циркулирует по замкнутому контуру системы отопления на протяжении отопительного периода, а при нагревании и остывании происходит отложение солей жесткости. А это вместе с процессами коррозии внутренних стенок труб приводит к отложению накипи на них. Накипь значительно уменьшает внутреннее сечение трубопроводов, увеличивает гидравлическое сопротивление системы и снижает теплоотдачу радиаторов.

В высокотемпературных системах отопления накипь приводит к локальному перегреву и к дальнейшему образованию свищей. Отложение накипи толщиной в один миллиметр приводит к снижению теплоотдачи системы отоплении на 15-20%. А в глобальных масштабах — это колоссальные потери тепловой мощности и значительное снижение энергоэффективности системы со значительным ростом затрат на обогрев здания.

Промывка систем отопления является таким же необходимым ежегодным мероприятием, как и опрессовка, и проводится перед началом отопительного сезона или на момент ввода в эксплуатацию.

Главным признаком «забитой» системы отопления является увеличение роста расхода теплоносителя, увеличение времени прогрева или неравномерный прогрев радиаторов. В этих случаях часто возникают такие ситуации, когда трубопроводы горячие, а радиаторы еще непрогретые.

Методика гидропневматического способа сводится к заполнению системы чистой водой и подключению в нее воздушного компрессора. Избыточное давление воздуха увеличивает скорость течения теплоносителя и создает турбулентные потоки жидкости. Эти потоки в местах отложений накипи создают вихревые колебания, вследствие чего частицы загрязнений отрываются от поверхности стенок.

При подаче воздуха высокого давления вентиль на воздухоспускных клапанах необходимо закрыть, а для защиты компрессора от попадания воды из системы следует установить обратный клапан.

Также для промывки системы существуют специальные растворы, которые расщепляют отложенную на стенках трубопроводов накипь и снижают тем самым их гидравлическое сопротивление.

Принцип работы теплоносителя

На практике все без исключения владельцы автономных систем отопления рано или поздно вынуждены решать проблему уменьшения объема теплоносителя в системе отопления и применять подпиточные насосы.

Различие лишь в том, что в открытых системах теплоноситель уменьшается систематически и довольно быстро, а в закрытых – медленней.

При циркуляции по системе отопления теплоноситель нагревается теплогенератором, проходит через радиаторы и отдает часть своего тепла для обогрева помещений. Затем уже остывший теплоноситель возвращается в котел и снова нагревается, чтобы отправиться к радиаторам отопления. Этот цикл повторяется снова и снова, пока работает система отопления.

Если объем жидкости существенно уменьшится в объеме, то, помимо снижения КПД, может выйти из строя отопительное оборудование, а система «завоздушится». Для того чтобы избежать такой неприятности, и используют подпиточные насосы для котельной, встраивая их в специальные автоматические подпиточные узлы.

Как правильно определиться с насосом?

Правильный выбор устройства избавит вас от проблем эксплуатации и позволит использовать насосное оборудование по срокам эксплуатации

Если вы принялись самостоятельно подойти к вопросу выбору, обратите внимание на технические запросы и характеристики насоса. Эффективность теплообмена, скорость обогрева помещения определяется скорость прохождения теплоносителя в системе

Если вы рассчитываете на равномерное отопление по всему дому, нужен хороший насос, который справится с поставленными задачами.

Даже менеджеры магазинов могут вам насоветовать не самые лучшие варианты, поэтому вам стоит объективно подойти к вопросу выбора. Нужно учитывать специфику строения дома и контурной системы отопления. Перед покупкой вам лучше самим обозначить параметры, на которые вы рассчитываете.

Производительность насоса не должна быть самой большой. Если вам кажется, что такой насос будет быстро перекачивать жидкость в системе, и вы за считанные минуты сможете нагреть помещение, это ошибочное мнение. Выбранный насос по показателям расхода должен соответствовать мощности самого котла и радиаторов. Показатели производительности должны быть оптимальными, чтобы обеспечить нормальный процесс теплообмена.

Вы можете самостоятельно определить минимальные показатели производители насоса, на которые стоит ориентироваться при выборе агрегата. Для этого нужно:

энергетическую мощность разделить на разницу температур в обратном и прямом клапанах. Полученное значение умножьте на 0,86.

Это упрощенная формула, которая не гарантирует точного исчисления. Это примерное значение, на которое вы можете ориентироваться при выборе энергоэффективного циркуляционного насоса.

Показатели напора исчисляются исходя из гидравлического сопротивления в системе. Если вы обратитесь к профессионалу для исчисления напора, он подойдет к вопросу серьезно, учитывая все переходы, конфигурацию радиаторов.

Владелец частного дома может самостоятельно просчитать примерное значение нужного напора. Это возможно только для примитивных систем с небольшими отопительными контурами. Напор = количество отапливаемых этажей дома * средние показатели гидравлических потерь.

Как производятся гидравлические испытания трубопроводов

Прежде чем рассматривать критерии выбора, следует уяснить для себя алгоритм испытаний трубопроводов и емкостей на прочность и плотность.

Приступая к испытаниям, сначала следует удостовериться, что монтаж трубопровода закончен полностью. В домашних условиях (в загородном доме или на даче) это производится визуальным осмотром смонтированной сети. Проверяется отсутствие разрывов, наличие запорной арматуры, заглушек и т.д. На производстве и в строительстве, монтажная организация готовит акт передачи смонтированного трубопровода или сосуда к испытаниям. Представители подрядчика и заказчика проверяют соответствие монтажа проекту и скрепляют акт подписями.

Перед испытаниями система или сосуд полностью заполняются водой.

В отличие от воды, воздух легко сжимается и существенно затрудняет процесс гидравлических испытаний и эксплуатации замкнутых контуров. Для его удаления в самой верхней точке трубопровода монтируются краны или вентили для сброса воздуха (воздушники). Вода подается в сеть с малым напором, поднимается снизу-вверх, выдавливая воздух через открытые воздушники. Как только из них польется вода без пузырьков воздуха, их закрывают. Система заполнена. Можно приступать к испытаниям.

Опрессовщик присоединяется к трубопроводу резинотканевым рукавом. В резервуар ручной станции заливают воду (10-12 литров). Электрических самовсасывающий аппарат располагают рядом с резервуаром с водой и опускают туда всасывающий рукав с фильтром. Ручной помпой закачивают воду из резервуара в заполненную сеть, создавая давление больше рабочего в полтора раза. Контроль осуществляется по встроенному манометру.

При достижении заданного параметра, объект осматривается в течение определенного времени (регламентируется правилами), на предмет утечек

При этом обращается внимание на состояние сварочных швов, резьбовых и фланцевых соединений. Одновременно контролируются показания манометра. Если стрелка манометра нее показывает снижение напора, испытания признаются успешными, с составлением соответствующего акта

Если стрелка манометра нее показывает снижение напора, испытания признаются успешными, с составлением соответствующего акта.

Принцип работы и назначение ручного опрессовочного насоса

Проверку отопления на герметичность можно производить при помощи накачки в магистраль воздуха или жидкости, в первом случае для подачи воздуха используют компрессоры для опрессовки трубопроводов. Недостатком воздушного метода является сложность выявления протечек в трубах обжима, устройство трубопровода позволяет легко подключать испытательное оборудование с использованием различного вида жидкостей.

При гидравлических испытаниях отопительных систем в магистрали опрессуемой ручным насосом для опрессовки, система работает в течение нескольких часов под высоким давлением. По способу его нагнетания данное оборудование можно разделить на две большие группы: ручные и электрические.

Рис. 2 Принцип работы основного узла механического опрессовщика — плунжерного насоса

Ручной опрессовочный насос имеет простую конструкцию в виде герметичного резервуара для воды с плунжерным поршнем, нагнетающим давление с помощью шарнирно присоединенного к нему прочного рычага.

Для контроля работы агрегат оборудован манометром, после накачки жидкости с нужным давлением рабочая камера изолируется от общей системы с помощью отсечного крана.

Ручные опрессовщики предназначены для проверки небольших контуров, их часто используют на дачах или в загородных домах. От своих электрических аналогов они отличаются невысокой стоимостью и медленной работой.

Стандартный напор в отопительный системе лежит в диапазоне 1 — 1,5 бара, типовой ручной опрессовщик способен накачать жидкость под давлением в 60 бар., что достаточно для большинства бытовых гидравлических испытаний.

Рис. 3 Гидравлический опрессовщик — вид изнутри

Особенности ручного опрессовщика

Практически все модели опрессовочных устройств являются самовсасывающими. Это означает, что они могут всасывать жидкость. Для этого шланг, который входит в конструкцию опрессовщика, опускают в закачиваемую жидкость. Для того, чтобы максимально упростить этот процесс, многие модели оснащаются специальной ёмкостью.

Самые компактные ручные модели используются для быстрой проверки давления, а также герметичности в различных системах. Кроме этого, существуют ручные опрессовщики, которые используются на различных производствах. Ими осуществляют проверку разного промышленного оборудования (например, котлов). Такие проверки проводятся в три этапа:

На первом этапе выполняется предварительное заполнение проверяемого трубопровода или другого объекта.
Далее ручным гидравлическим прессом для опрессовки труб выполняется нагнетание давления.
На последнем этапе производится наблюдение за снижением давления в трубопроводе. Контроль давления осуществляется с помощью манометра или же визуально (если есть видимые протечки).

Ручные модели являются довольно популярными, так как их использование практически не ограничено. Они могут применяться для организации испытаний хозяйственных сетей, а также для проверки коммуникации в многоэтажном доме.

Прибор оснащен манометром, при помощи которого осуществляется контроль давления, нагнетаемого в трубопровод

Стоит отметить одно важное преимущество использования ручного пресса — это низкий уровень погрешности. Это преимущество обусловлено тем, что оператор пресса сам регулирует показатель давления во время испытания трубопровода. Шланги таких приборов на стадии производства оснащаются защитной оплёткой, которая исключает возможность расширения шланга под давлением

Шланги таких приборов на стадии производства оснащаются защитной оплёткой, которая исключает возможность расширения шланга под давлением.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

Выход воздуха из системы (кран Маевского);
Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Насосы

Опрессовка отопительной системы выполняется посредством нагнетательных насосов, моделирующих ситуацию, похожую на гидравлический удар.

Опрессовочный насос — это своеобразный пресс, который применяют для гидроиспытаний сантехнических, инженерных и коммуникационных систем.

Этот механизм подключается непосредственно к контуру. С его помощью производится повышение контролируемого давления, создаваемого в трубах. После подключения прибора, в систему начинает подаваться рабочее вещество под определенным давлением, затем снимаются показания манометра.

Давление подается до того момента, пока его уровень не превысит рабочее значение в 3 раза. Процедура проверки занимает 2–3 часа. Все это время следят за показаниями манометра.

Если во время процесса наблюдается резкое снижение давления, значит герметичность трубопровода нарушена. В этом случае нужно выявить расположение утечки, провести ремонтные работы и приступить к новому испытанию. Стабильные показания свидетельствуют о герметичности отопительной системы.

Примите к сведению: для опрессовочных насосов основным показателем считается возможный уровень нагнетания высокого давления, а не производительность.

Нужен ли дополнительный насос для двухконтурного котла Навьен

После монтажа конденсационного двухконтурного котла многие пользователи рассматривают возможность установки дополнительного насоса в систему отопления загородного дома. Необходимость в использовании дополнительного подкачивающего прибора объясняется неравномерностью прогрева жилых помещений двухэтажного дома при достаточной мощности котельного оборудования.

Совет! Если перепады температуры теплоносителя на подающем и обратном трубопроводе превышают 20 градусов необходимо переключить циркуляционный насос на повышенную скорость или избавиться от воздушных пробок.

Установка ещё одного насоса необходима в таких случаях:

При монтаже отопления частного дома с дополнительным контуром, или в случае, когда протяжность труб больше 80 метров.
Для равномерной подачи теплоносителя по отопительной системе.

В установке дополнительного насоса нет надобности, если отопление сбалансировано при помощи специальных клапанов. Поэтому перед покупкой подкачивающего оборудования спустите воздух с радиаторов отопления и долейте воды, проверьте контур на подтечки при помощи ручного опрессовочного насоса. Если после проведения таких процедур автономное отопление частного дома будет работать нормально, то ещё один насос не понадобится.

Зачем нужна гидрострелка

Если в отопительной системе дачи или коттеджа будет установлено несколько насосов, в контур в обязательном порядке включают гидроразделитель или гидрострелку. Указанный прибор может эксплуатироваться вместе с одноконтурным дизельным котлом или твердотопливным агрегатом. В последнем случае устройство регулирует подачу теплоносителя в разных фазах (воспламенение топлива, фаза горения и затухание). Установка гидрострелки позволяет сбалансировать работу отопительной системы. Главными задачами гидроразделителя являются:

Автоматическое удаление скопившегося воздуха;
Улавливание грязи из потоков теплоносителя.

Важно! Гидрострелка в отоплении позволяет сбалансировать работу системы, защищает её от завоздушивания, предотвращает скопление грязи в трубопроводах. Подобный прибор должен устанавливаться в обязательном порядке при наличии нескольких повысительных агрегатов

Нюансы установки

При монтаже отопления под ключ мастер сантехник устанавливает циркуляционный насос с мокрым ротором. Такой прибор не создаёт много шума, его ротор вращается без смазки. В качестве охладителя и смазочного материала здесь используется теплоноситель. При монтаже подкачивающего оборудования нужно учесть такие нюансы:

Вал прибора, нагнетающего давление, располагают горизонтально по отношению к плоскости пола.
Проводите монтаж таким образом, чтоб направление воды совпадало со стрелкой на корпусе устройства.
Устанавливайте прибор клеммной коробкой кверху, что предотвратит попадание воды на электронику.

Важно! Эксперты рекомендуют устанавливать насос на обратном трубопроводе отопительной системы одноэтажного или многоэтажного жилого дома. Несмотря на то, что подобное оборудование рассчитано на работу в горячей воде с температурой до 110 градусов, более тёплая жидкость на обратном трубопроводе только продлит срок эксплуатации

Монтаж агрегата проводится только после слива воды с системы

При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора

Монтаж агрегата проводится только после слива воды с системы. При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора.

Как мы видим, установка циркуляционного насоса требует определённых навыков, поэтому монтаж указанного оборудования должен проводить профессионал. Для заказа услуги можете оставить заявку на сайте или позвонить по номеру +7 (926)966-78-68

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

Если система была в эксплуатации, сливается теплоноситель.
К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.
Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования	Испыательное давление	Длительность испытания	Разрешенное падение давления
Элеваторные узлы, водонагреватели	1 МПа(10 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами	0,6 МПа (6 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами	1 МПа (10 кгс/см2)	15 минут	0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	10 минут	0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	30 минут	0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку

Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.
