Монтаж внутрипольных конвекторов. Схема подключения конвектора отопления и монтаж экрана

Конвекторы и ламинат

Также, установка этих отопительных приборов является грубейшим нарушением технологии укладки ламината.

Ламинат к удивлению некоторых, не всегда бывает качественным. И даже среди премиальных марок попадаются бракованные партии.

Например, отслаивается декоративное покрытие и загибается вверх.

В случае его брака, вы имеете право вызвать эксперта. Причем не от поставщика, а напрямую от производителя.

Он все проверит, и если партия действительно бракованная, его обязаны бесплатно заменить на новую.

А если вы поставили внутрипольный конвектор, то о гарантийных претензиях можете сразу забыть.

Эксперт приедет, посмотрит на это дело, развернется, и довольный, что ничего менять они не обязаны, уедет обратно.

Также не забывайте, что ламинат не только расширяется, но иногда еще и сжимается. Очень часто он сжимается настолько, что перестает перекрывать даже плинтус, который до этого перекрывал его на 1,5см.

А декоративные бортики у конвектора имеют ширину всего лишь 5мм.

Поэтому в каждой второй квартире, вокруг установочного короба находятся либо широченные зазоры, либо короб сдавливается и намертво зажимает декоративную решетку.

Установка электрических конвекторов

Такой тип конвектора, как электрический, также отлично подходит для обогрева помещений. Монтаж конвекторов отопления такого типа можно произвести и самостоятельным образом. Для этого потребуется выполнить следующие действия в определенной последовательности:

В первую очередь, необходимо извлечь его из упаковки.
С панели конвектора необходимо снять защитную пленку.
Далее необходимо выбрать место для установки конвектора.

Электрический конвектор

Во время того, как устанавливать конвектор отопления своими руками, необходимо учесть следующие рекомендации:

Технические характеристики водяных конвекторов отопления

Расстояние от пола до низа конвектора должно быть не меньше, чем в 20 см.
От стен расстояние должно составлять не больше, чем 25 см, а от потолка не меньше, чем 55 см.
Расстояние от розеток должно составлять не менее 35 см.

Электрический конвектор необходимо монтировать следующим образом:

Конвектор переворачивается, и на нем фиксируются опорные ножки с колесиками. Для того чтобы их привинтить, потребуются штатные болты.
Конвектор включается, а затем устанавливаются необходимые режимы и прочие параметры.

Экраны для отопительных конвекторов

Экран для конвектора отопления представляет собой специальную накладку на прибор, улучшающую его эстетическую привлекательность. Декоративный экран изготавливается из разных материалов: пластика, стекла, дерева, металла. В этой панели обязательно должны быть отверстия для циркуляции воздуха. Они обеспечивают эффективный теплообмен. При недостаточном количестве отверстий или их малом размере эффективность отопления снижается на 50% максимум.

При выборе экрана обратите внимание на следующие важные моменты:

Материал, из которого сделан элемент. Деревянные накладки не рекомендуется использовать в помещении с повышенной влажностью, а экраны из стекла хуже пропускают тепловую энергию. При выборе пластиковой накладки отдайте предпочтение элементам из термостойкого пластика, которые не деформируются при нагревании. Металлические панели самые надежные и долговечные, но они должны иметь защитное порошковое покрытие.
По способу крепления экраны бывают навесные, раздвижные и приставные. Проще всего установить навесную или приставную конструкцию. Навесной экран имеет специальные крепления, позволяющие навешивать его на радиатор сверху. Приставные панели крепятся на нишу, в которой установлен прибор отопления. И та, и другая разновидность при необходимости легко демонтируется. Раздвижной экран установить намного сложнее, потому что он имеет дверцы. Зато эта модель обеспечивает быстрый доступ к отопительному прибору.
Существует множество вариантов цветового решения и конфигурации экранов

Важно чтобы габариты панели подходили под размеры отопительного агрегата или ниши. Чаще всего выпускаются накладки белого цвета, но в продаже есть и модели с интересным декором и разными вариантами расцветки

При необходимости белый экран можно покрасить в нужный цвет.

При выборе подходящей накладки на радиатор учитывайте простоту ухода за ней. Учтите, что на кухне мелкая решетка будет быстро загрязняться, а чистить ее от жира и копоти нелегко. Пластиковые накладки простые и удобные в эксплуатации. Они стоят недорого и отличаются разнообразием расцветок.

Ниша под конвектор встроенный в пол — устройство

Проще всего сделать нишу на первом этаже в земляном полу.

Ниша должна быть покрыта слоем гидроизоляции. Причем, гидроизоляция ниши, должна быть совмещена с гидроизоляцией основного пола.
Размер ниши должен подходить к размеру радиаторов. От стен ниши до краев радиатора должно быть расстояние не менее 100мм. Расстояние от края ниши до окна должно быть 50-250 мм.

Общая конструкция ниши под радиатор, хорошо виден на рисунке. Эта схема устройства ниши под радиатор на первом этаже дома.
Если нишу нужно сделать на втором и третьем этажах, нужно предусмотреть опускание балок перекрытии на нужную высоту.
Нишу можно оштукатурить, но предварительно нужно ее утеплить. Лучше использовать пенополистирол. Это жесткий утеплитель, который дополнительно усилит нишу. Утепление снизит тепловые потери на ненужный нагрев пола.
Само «корыто» ниши лучше сделать из оцинкованной стали. Она дополнительно послужит тепловым отражателем. Можно обложить нишу (вместо стали, керамической плиткой).
Края ниши нужно отделать уголком, для укладки декоративной решетки.

Назначение внутрипольных конвекторов

Монтаж внутрипольных конвекторов оправдан в том случае, если в помещении имеются элементы, образующие тепловые потери. К ним относятся:

Стеклянные двери «в пол»;
Входные зоны на лоджию с окнами и тонкими дверями;
Выходы на террасы;
Панорамные окна (витражи).

Декоративная решетка — это единственное что выдает внутрипольный конвекционный обогреватель.

При достаточно маленьком соотношении между площадью окон и площадью полов возникают весомые тепловые потери . К тому же от гигантского остекления веет неприятным холодом. Проблема частично решается путем монтажа тройных стеклопакетов, но они отличаются высокой стоимостью. Поэтому смело покупаем внутрипольные конвекторы и приступаем к их монтажу своими руками.

Данные отопительные приборы обладают компактностью, но требуют для своего монтажа подходящих по глубине ниш. Сюда устанавливаются металлические короба (корпуса) конвекторов, после чего закрепляются с помощью специальных креплений. Сверху все это закрывается декоративной решеткой – это лишь краткая инструкция, чтобы вы имели общее представление о будущем монтаже своими руками.

Виды внутрипольных радиаторов

Сразу отметим, что монтаж внутрипольных конвекторов в стяжку никак не зависит от его вида. При этом принцип действия разных теплообменников отличается. Есть два основных отличия – это метод циркуляции воздуха:

Конструкция конвектора с естественной циркуляцией.

Радиаторы с естественной циркуляцией – это медный коллектор из двух труб с алюминиевым оребрением, который помещен в металлическое корыто. В таких батареях воздух движется за счет разницы температур. Как известно, горячие потоки легче холодных, поэтому они поднимаются вверх.

В конвекторах с принудительной циркуляцией воздух движется за счет работы встроенного тангенциального вентилятора. По виду – это колесо с загнутыми лопастями. Он работает тихо, но все же некоторые шумы присутствуют. Внутрипольные конвекторы с вентилятором подключаются к электросети, в них установлен блок управления с терморегулятором.

Батарея может греться за счет жидкого теплоносителя или посредством ТЭНа, вставленного в трубки коллектора. Отдельно стоит выделить универсальные внутрипольные конвекторы. На фото выше можно увидеть, что внешне они не отличаются от обычных, разница заключается в конструкции коллектора. Эти теплообменники могут работать как в двухтрубной системе отопления, так и в четырёхтрубной системе, о которой мы расскажем немного позже.

Как установить газовый конвектор

После того, как вы выбрали и купили нагреватель можно переходить к подготовке монтажа. Позаботьтесь о наличии следующих инструментов и материалов:

Инструменты необходимые для установки газового конвектора.

дрель и набор сверл;
труборез;
набор гаечных ключей и разводной ключ;
лопатка;
перфоратор;
отвертки;
сантехнический и высокотемпературный силикон;
дюбели и саморезы;
газовый кран.

Когда все готово, нужно выбрать месторасположение конвектора. Для правильного подбора воспользуйтесь ГОСТом. Последний требует обязательного монтажа нагревателя под окном. Не поленитесь в процессе примерить прибор к выбранному месту, а также сделать после этого разметку. Следующий этап – подготовка помещения. Комната должна быть застелена, так как в процессе работы появится большой объем пыли.

Монтаж

Технические требования для монтажа газового конвектора.

Установка производится по следующему плану:

Определите отверстие для входа газовой трубы. Не забудьте оставить расстояние для подведения этой самой трубы и фитинга.
По диаметру вытяжной трубы нужно просверлить сквозное отверстие в стене с помощью перфоратора. Эта самый сложный этап, так как отверстие большое, поэтому работа затянется по времени (в зависимости от стены и перфоратора), а также появится очень много пыли.
Следующим шагом нужно просверлить отверстия для креплений самого нагревателя и забить в них дюбели.
Теперь подключаем к конвектору вытяжную трубу и делаем стык силиконом (способным выдерживать высокие температуры).
Сам нагреватель закрепляется саморезами на стене. Тут пригодится посторонняя помощь, так как вес устройства немалый.

Не забудьте заделать все дыры пеной, чтобы оттуда не поступал холодный воздух в комнату.

Подключение к газу

К данному этапу отнеситесь крайне серьезно. Если же сомневаетесь в своих навыках, то лучше доверить подключение специалистам.

Монтаж производите по следующей схеме:

В соответствии с ГОСТ трубу обязательно нужно проводить с улицы.

Если есть специальный отвод с резьбой на газовой трубе, то это облегчит жизнь. Вам необходимо просто накрутить газовый кран на трубу. Но если отвода нет, то его нужно обязательно сделать.
Далее подведите трубу к конвектору. Лучше использовать металлопластик. Соединение фитингов должно быть идеальным.
Во время прокладки трубы через каждый метр ее нужно закреплять на специальные клипсы. Для этого также нужно просверливать отверстия.
Для проверки соединений необходимо вызвать сотрудника газовой службы.

Не забывайте смазывать фитинги и трубу силиконом, чтобы обеспечить максимальную герметизацию системы.

Проверка работоспособности

Перед включением прибора, обязательно вызовите газовую службу для проверки соединений на утечку газа.

После окончания работ по монтажу необходимо сделать пробный запуск:

Первым делом откройте газовый кран, послушайте все стыки на возможные утечки (можно использовать мыльную воду или специальный прибор). Если утечки обнаружены, то закройте кран и займитесь их устранением.
После проверки всех стыков запустите конвектор. Во время запуска кнопку зажимайте на минуту, чтобы газ проник в камеру сгорания.
После того как горелка зажжется, отрегулируйте работу прибора.

Установка газового конвектора в деревянном доме не отличается от установки в любом другом здании. Пожароопасные элементы находятся внутри конвектора.

Конструктивные особенности

Внешне агрегат представляет собой прямоугольный сплошной корпус из,прикрытый решеткой. Напольный вариант похож на маленькую скамеечку, настенный – панель небольшой толщины, а встроенные можно заметить благодаря только решетке.

Классический кожух изготавливается из нержавеющей стали. Но, учитывая особенности дизайна помещения и пожелания клиентов, корпус может быть выполненным из дерева, мраморной крошки или МДФ-панелей.

Аскетичные снаружи, внутри конвектора водяного отопления устроены сложнее. Их «сердцем» считается теплообменник, который представляет собой медную ровную или трубу в виде змеевика. На нее перпендикулярно методом тугой посадки крепятся ламели.

Место их соединения с трубой должно исключать малейшие зазоры, которые снижают теплоотдачу. Для изготовления пластин чаще всего используется медь, могут встречаться варианты из стали и алюминия, главное, чтобы теплопроводность была на высоте.

Подсоединение к стояку или центральному трубопроводу осуществляется через специальные вводы с резьбой внутри, которые находятся с торца прибора или сбоку. На современные отопительные водяные конвекторы устанавливаются краны-клапаны или ручные/автоматические клапаны для спуска лишнего воздуха, ухудшающего теплоотдачу.

Если в комплект входит электронный термостат/терморегулятор, он будет контролировать рабочий ритм прибора. Процесс нагревания периодически прекращается при достижении заданной температуры и начинается снова при остывании воздуха.

Для усиления циркуляции воздуха используется вентилятор, который либо уже встроен, либо его придется докупать.Это полезное дополнение (1–2 штуки) встречается только у .

Как конвекция помогает согреваться

В отличие от привычных батарей, которые согревают воздух, излучая тепло со своих поверхностей, конвекторы водяного отопления действуют по-другому. Они перемешивают воздушные массы, замещая теплый воздух холодным и создавая приятную атмосферу. При этом не ощущается сухости и специфического неприятного запаха сгоревшей пыли.

В теплообменник поступает горячая вода из системы отопления и нагревает пластины. Учитывая теплопроводность используемого материала, о чем говорилось выше, детали нагреваются очень быстро. Через отверстия в решетке теплые массы беспрепятственно поднимаются, вытесняемые холодными.

Встроенный вентилятор стимулирует этот процесс, и через считанные минуты уже можно ощутить результат. При этом КПД повышается до 95%, что делает уместным использование водяных конвекторов в просторных помещениях с большими оконными и дверными проемами.

В соответствии с требованиями ГОСТа 20849-94 водяные отопительные конвекторы должны обладать первейшим неотъемлемым свойством – герметичностью и прочностью, которую проверяют пробным давлением воды 1,5 МПа. Нагревательные элементы и кожух должны быть покрыты антикоррозийным теплостойким составом.

Кроме всего прочего, водяной конвектор отопления, относительно недорог, учитывая его растущую популярность. Монтаж специалистами настенной, напольной или плинтусной конструкции обойдется вам почти вдвое дешевле, чем внутрипольной. Такая цена обоснована сложностью предварительных работ по устройству ниши в фальшполу.

Краткая характеристика типовых конвекторов

Важное значение для водяных обогревателей имеют их технические характеристики, именно на их основании выполняется подбор конкретной модели отопителя. Характеристики большинства типовых конвекторов находятся в таких пределах:. Характеристики большинства типовых конвекторов находятся в таких пределах:

Характеристики большинства типовых конвекторов находятся в таких пределах:

максимально допустимое давление во время работы составляет 16 бар;
опрессовочное – 25 атм;
температура воды может достигать 130 °C;
максимальный нагрев корпуса – 60 °C;
теплообменник может быть 4 или 6-рядный;
объем воды в теплообменнике составляет 0,7–0,9 л;
пропускная способность за час от 90 до 170 л;
мощность от 100 до 200 кВт;
вес колеблется от 14 до 21 кг.

Общие сведения

Устройство

В итоговом виде конвектор выглядит как металлический короб, длинной 1,5-2 метра. Внешний вид корпуса могут отличатся напольный это или встраиваемый конвектор. Теплообменник состоит из алюминиевых пластин, которые закрепляют на пластической трубе, внутри которого находится теплоноситель. Часто встречается что в теплообменник встраивается вентиляция что позволяет обогревать помещение лучше, и не дает холодному воздуху распространятся.

Корпус встраиваемого в пол конвектора обладает высокой прочностью и защищен от коррозии. А напольные имеют эстетически красивый вид, у них множество цветов и видов решеток. Под любой дизайн и интерьер.

Теплообменник

Практически по всей площади корпуса, расположен теплообменник. У конвекторов, которые подключаются к отопительной системе, он выглядит как змеевик из меди или алюминия с поперечными пластинами. У электрических конвекторов это ТЭН, у которого так же имеются металические платины.

Трубка на концах у которой располагаются фитинги, для подсоединения к отопительной системы при помощи гибких подводок. Преимущества заключается в том, что есть возможность подключения к автоматической системы поддержания и регулировки определенной температуры. Но счета за электроэнергию будут значительно выше, нежели с водяным теплым полом.

Решетка и дополнительные опции

Сверху, над конвектором встраивается решетка, они может быть из пластика, металла, дерева и т.д. Ее вид зависит лишь от ваших пожеланий и внешнего вида помещения. Она не будет мешать передвижению людей, и в то же время будет отлично дополнять теплый воздух.

Функции внутрипольного конвектора

Поток воздуха поднимается от пола вверх, создавая тепловую завесу, благодаря которой в помещении не страшны открытые двери и сквозняки. В особенности в этом нуждаются помещения с панорамным остеклением, так как без тепловой завесы такое место будет быстро выстуживаться.
Этот прибор создаст комфортные условия, даже в зале с высокими потолками.
Если его установить вдоль стеклянной стены, тогда он будет препятствовать появлению конденсата, в следствии плесени и сырости.
Для особо больших помещений встраиваемый в пол конвектор, может стать единственным выходом для обогрева. Так как он способен равномерно распределять теплый воздух, благодаря дополнительным вентиляторам.

Достоинства и недостатки

Достоинства

Возможность установки в детские учреждения. Исключают возможность удара об острые углы, освобождает пространство для бега и игр. Решетки над конвектором не нагреются до опасной температуры, что тоже исключает возможность ожогов.
Улучшает интерьер жилья и освобождает много места.
Более эффективный способ обогрева по сравнению с другими отопительными системами.
Потеря тепла намного меньше чем у обычного отопления, поэтому ему достаточно что бы теплоноситель имел минимум 50 градусов тепла для эффективной работоспособности.

Недостатки

Потоки воздуха образуют большое количество пыли. Придется чаще совершать влажную уборку.
При установке в квартирах с низким потолком это невозможно.
Высокая стоимость в эксплуатации.
При неправильном монтаже, на полу может быть сквозняк.

Лучше всего заняться планированием установки встроенного конвектора на этапе строительства или глубокого ремонта. Чтобы продумать до мелочей подходит ли вам данный вид отопления.

(КВЕ) Конвекторы, в которых происходит естественная циркуляция воздуха. Здесь не происходит дополнительного воздействия на воздушный поток. Воздух поднимается естественным способом. Абсолютно бесшумный способ обогрева не требующий подключения к сети. Если хотите купить конвектор, запомните что помещение в два раза медленнее нагреется.
(КВП) Встроенные конвекторы в которых происходит дополнительная циркуляция воздуха. В таких приборах есть дополнительный вентилятор, который принудительно выталкивает поток теплого воздуха и не дав ему остыть, отправляет на подогрев.
Двухконтурные. Имеют функцию как и обогрева так и кондиционирования помещения. Но из-за своей высокой цены спрос на него не такой огромный.

Разница между напольной и внутрипольной установкой

Тип установки конвектора зависит от конструкции прибора — напольное исполнение предполагает, что устройство будет расположено выше уровня пола. Монтаж в пол осложняется необходимостью подготовить углубление, в которое помещается прибор. Прокладка труб производится в зависимости от того, на каком уровне расположены входные соединения конвекторов.

Монтаж конвектора напольного типа

Для монтажа устройства напольного типа следует подготовить поверхности — конвектор должен быть установлен прочно, надежно, чтобы исключить его смещение относительно труб подачи теплоносителя. В моделях КЗТО Элегант предусмотрены специальные подставки с креплением к полу. Приборы должны быть выведены в одну горизонтальную плоскость, расстояние от стены — примерно 5 см.

Монтаж конвектора внутрипольного типа

Установка конвектора в пол производится в заранее подготовленные углубления, размеры которых зависят от выбранной модели. Например, прибор КЗТО модели Бриз В (с принудительной конвекцией) устанавливается в углубление не менее 125 мм по высоте корпуса и 265 мм по ширине с учетом небольшого монтажного зазора. На корпусе имеется место для монтажа защитно-декоративной решетки. Внутрипольные устройства располагаются вдоль стен на расстоянии от 5 см, вдоль остекленных поверхностей рекомендуется выдерживать расстояние от 10 до 25 см, чтобы создать пространство для тока воздуха вверх и эффективного перемешивания масс.

Область использования

Трубы-конвекторы делятся на три типа, они могут быть газовыми, электрическими, водяными. Устанавливать дымоход-конвектор нужно лишь на банных печах и газовых системах. Конвективные трубы используют для быстро нагрева смежных помещений. Он осуществляется за счет отбора тепловых потоков, которые уходят через дым. Еще это хорошая защита от инфракрасного излучения , исходящего от дымовых труб.

Конвекторы отличаются простотой в эксплуатации, легким монтажом. Монтировать их можно двумя методами:

обустроить свою систему дымоотведения;
подключить к общему дымоотводу трубы.

Из этого видео вы узнаете, как сделать теплообменник на дымоход своими руками:

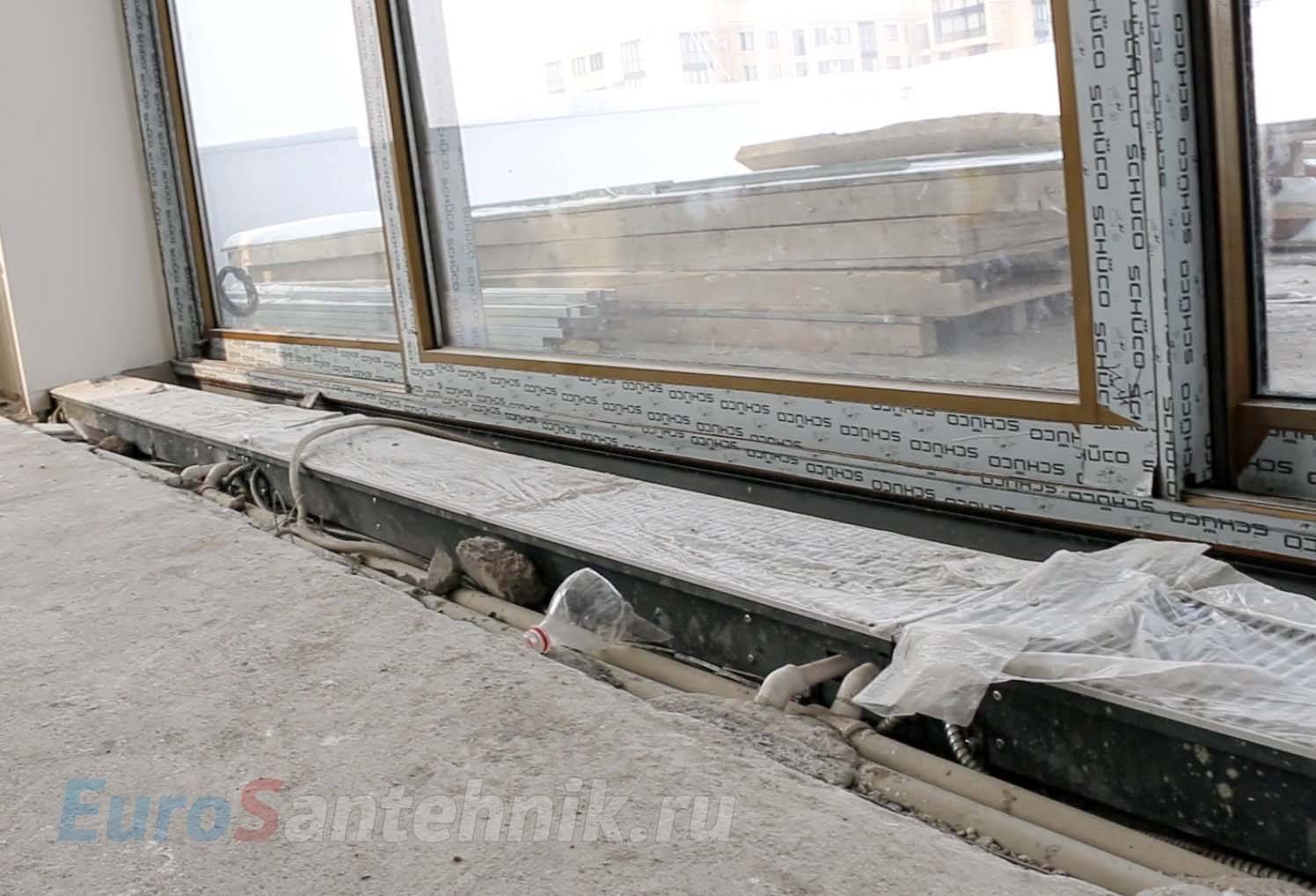

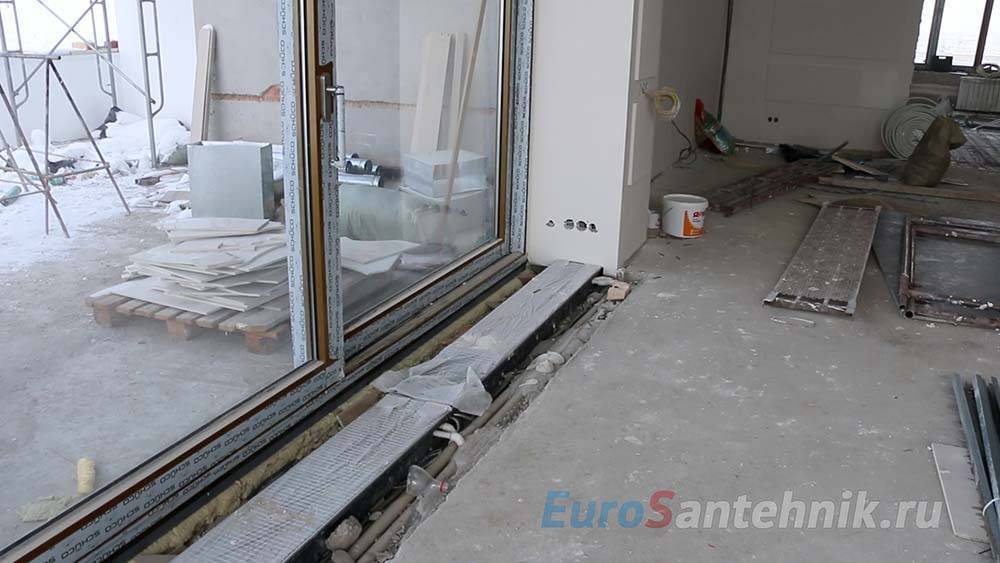

Если несколько конвекторов подряд

Следует взять во внимание следующий нюанс. В нашем случае смонтировано 3 внутрипольных конвектора водяного отопления, каждый из которых достигает 1800 см в длину

Оборудование оснащено своими решетками. Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику.

В ситуации, когда внутрипольный конвектор водяного отопления имеет слишком большую длину, наиболее простым выходом окажется просто прорезать в стене отверстие необходимой формы, которое позволит конвектору зайти глубоко в стену, однако это не лучший выход. Конечно, можно замазать оставшиеся щели, но не нужно забывать о подвижности решетки. Если ее вытащить единожды, останется большая щель, которая обязательно окажется источником сквозняков, ведь за стеной сквозняки обязательно присутствуют, в особенности, если монтаж был произведен с нарушением правил.

Лучше укоротить конвектор, у него на торце находятся клепки, которые следует разобрать и высверлить. Далее отрезается лишняя часть оборудования, убирается всё внутри. Откручиваем реечку, вытаскиваем декоративные планки, отрезаем их. Клепки обратно уже не ставим, вместо них прикручиваем на гайки болты. Обрезаем решетки, собираем все на место. Если имеется необходимое расстояние до теплообменника, можно укорачивать оборудование с любой стороны, выбирайте ту сторону, с которой Вам удобнее будет работать.

Вообще, в идеале следует согласовать все размеры на этапе выбора внутрипольных конвекторов или другого отопительного оборудования, чтобы в дальнейшем не пришлось прибегать к дополнительным манипуляциям. Такое планирование позволит избежать вынужденного обрезания конвекторов. Для того чтобы осуществить монтаж конвекторов правильно, нужно выполнить определенную подготовку

Помимо размеров, также важно не ошибиться с выбором тепловой мощности оборудования

Важные хитрости монтажа конвекторов

Итак, соединения должны находиться в коробке конвектора. Давайте рассмотрим все нюансы на примере монтажа внутрипольные конвекторов водяного отопления для витража с большой алюминиевой дверью. Лучше всего, когда конвектор ставится в створ ниши. Окно имеет створ, и в идеале необходимо установить конвектор внутрь этого створа. Хитрость заключается в том, чтобы оконные занавески не заслоняли собой оборудование

Важно, чтобы расстояние, на котором смонтирован конвектор, было не больше чем 300 мм. В случае, если водяной конвектор не проходит внутрь, можно попробовать переместить его за створ, однако учтите, что и окно придется подвинуть, чтобы не превысить 300 мм, о которых было сказано выше

Конвекторы выставляются ровно в ряд так, чтобы они находились на одном уровне – относительно окна, по горизонтали и по вертикали.
