Монтаж металлопластиковых труб

Проектировка и разметка для подсчёта материала

Работа с любыми металлопластиковыми трубами (для водопровода или отопления) должна начаться с разработки схемы их размещения:

1.  Наносите линии будущей прокладки прямо на стенки — визуализация упрощает понимание, где что будет находиться.
2.  «Точка старта» — место подключения к уже установленному крану или радиатору.
3.  Постарайтесь обойтись как можно меньшим числом фитингов (чем их меньше — тем стабильнее напор воды).
4.  При необходимости угловой прокладки решите: гнуть или использовать угловые фитинги.
5.  Еще на этапе разметки помните: ко всем соединениям должен быть доступ. Необходима также возможность в случае нужды подтянуть крепежи.
6.  Все соединительные элементы устанавливаются после того, как завершены разметка и расчеты.
7.  По монтажной схеме (рисуйте внятно!) подсчитывается длина трубопровода, количество фитингов и крепежей.

Выбор трубы для монтажа

Наименьшие требования предъявляются к изделиям, предназначенным для холодного водоснабжения. Что касается горячего, следует брать товар с маркировкой полиэтилена PEX (сшитый) и PE-RT (линейный). Перед приобретением уточните, какие показатели обычного и максимального давления у вашего водопровода.

Посмотрите сертификат — соответствует ли товар гигиеническим требованиям, оцените внешний вид на предмет вмятин, царапин, других дефектов.

Система водопровода

Для домашнего водопровода чаще всего используются трубы 16 и 20 мм в диаметре. Если основная разводка собрана из 20-миллиметровых, то подводы к смесителям, бытовым приборам, ванне делают из 16-миллиметровых.

Система отопления

Выбирая изделия для создания отопительной конструкции, учитывайте наличие сертификатов качества. Изделия должны быть рассчитаны на рабочее давление от 6,6 атм и температуру 95 °C и изготовлены не из полиэтилена низкого давления: он не отличается ни прочностью, ни термостойкостью. Не приобретайте изделия с маркировкой РЕ-RS, они расплавятся, если температура теплоносителя превысит 75 °C!

Выбор фитинга для стыковки труб

Когда водопровод из металлопластиковых труб монтируется своими руками, нужно уделить серьезное внимание выбору фитингов: ответственность за протечки ложится на вас! Фитинги считаются «слабым местом», не экономьте на дешевых вариантах

Компрессионные фитинги — просто, но менее надежно, чем пресс-фитинги. Учтите, что скрытая прокладка подразумевает использование исключительно пресс-фитингов. В других случаях обязательно проследите за возможностью свободного доступа к компрессионным.

Подготовка инструментов и расходных материалов

Для монтажа конструкции потребуется небольшой набор инструментов (все они должны быть под рукой):

•  труборез или острые ножницы (для герметичного соединения необходим строго перпендикулярный срез);
•  калибратор (нужен для центрирования области среза и снятия фаски);
•  раздвижной и рожковый ключи (ими закручивают гайки в компрессионных фитингах)
•  пресс-клещи (ими вручную обжимают пресс-фитинги);
•  трубогиб (позволит менять конфигурацию сегментов трубопровода, не используя угловые фитинги — лучше воспользоваться им, если угловых сопряжений много).

Необходимые материалы:

•  собственно бухта, от нее будут отрезаться мерные отрезки нужной длины;
•  разные варианты фитингов (тройники, обводные, угловые) для разводки и создания единой конструкции;
•  элементы крепежа (хомуты и клипсы от изготовителя) для фиксации участков трубопровода на опорных поверхностях.

Что такое компрессионный фитинг и как его использовать

Компрессионные фитинги часто используют не только домашние мастера, но также и профессиональные сантехники. Так почему же они так популярны? Ответ прост: из-за массы положительных качеств и простоты установки.

Компрессионный фитинг

• Для установки компрессионного фитинга не требуется специализированное оборудование, достаточно иметь под рукой только разводной ключ.
• Такие изделия терпят даже заусеницы по кромке, поэтому труборез здесь можно не применять.
• Не надо применять фаскосниматель и калибратор.

Последовательность монтажа компрессионного фитинга следующая:

1. Гайка, которая имеет свободный ход, и затягивается после установки, одевается на конец изделия.
2. Хвостовик несколько раз обворачивают паклей, для большей герметичности соединения, и вставляют в изделие.
3. На основание фитинга надевается фиксирующая гайка. Одним гаечным ключом удерживать корпус изделия, вторым – затягивать гайку.

Простота такого монтажа может быть обманчивой и ни у многих домашних мастеров получается выполнить правильное соединение с первого раза

Затягивая фиксирующую гайку следует обращать внимание на прикладываемое усилие, так как корпус компрессионного фитинга может треснуть

Блиц-советы

1. Работы по проведению монтажных работ можно провести самостоятельно, главное не торопиться, и если требуется произвести какое-либо действие впервые, например, сгибание, то лучше сначала потренироваться на каком-нибудь ненужном отрезке  материала.
2. Все работы необходимо проводить только при отключённой подаче воды от стояка.
3. Не бойтесь использовать при проведении ремонтных работ современные материалы. Пластик, который используется в строительных материалах, если не нагревать выше определённых температур, не выделяет вредных веществ. Конечно, это справедливо только в отношении сертифицированной продукции, приобретённой в специализированных торговых точках.

Как сделать переход со стальной трубы на полипропилен

Рано или поздно каждый из нас сталкивается с ремонтом систем канализации, водопровода и отопления. В большинстве случаев замена труб производится частично, тогда участки старых металлических конструкций заменяются современным синтетическим материалом

При этом важно, чтобы соблюдалось соответствие диаметров полипропиленовых и стальных труб, благодаря чему трубопровод сохранит первоначальные характеристики. Как это сделать, расскажет данная статья

Стыковка разнородных материалов

Соединение пластмассовых и металлических труб происходит по следующим причинам.

1. В новом строительстве участвуют разные организации. Одни подводят теплотрассы, другие прокладывают канализацию, третьи – водопровод и т.д. При этом необязательно, что все монтируемые трубопроводы состоят из одинакового материала.
2. Плановая замена бытовых коммуникаций. Производится она, когда старые металлические конструкции заменяются новыми. Чтобы не выселять жильцов и не ставить дом на капитальный ремонт, проще произвести локальное соединение стальных элементов с полипропиленовыми.
3. Текущий ремонт. Потребность в нем возникает по причине поломки старых сетей. Сегодня вряд ли кто-то бросится в поиски новых чугунных труб, ведь их проще заменить пластиковыми.
4. Индивидуальный ремонт. Иногда владелец жилья по собственной инициативе делает переход со стальной соседской трубы на полипропилен в собственную квартиру.

На заметку! Выбор полимерных труб не всегда считается оправданным, ведь если они пролегают под проезжей частью или проходимым участком, то при постоянном давлении мягкий материал быстро придет в негодность.

Виды соединений

Независимо от материала, из которого изготовлены пластиковые трубопроводы, соединение с металлическими участками выполняется следующими способами.

• Резьбовым соединением. В данном случае элементы с диаметром не более 40 мм соединяются с помощью специальных фитингов. С одной стороны на них находится резьба, которая предназначается для стыковки с металлическими деталями. С другой стороны муфта имеет гладкую поверхность, которой она сваривается с полимером.
• Фланцевым способом. Так совмещаются крупногабаритные конструкции большого диаметра. С помощью фланцев, которые выпускаются разных размеров, можно без особых сложностей собирать и разбирать соединения.

Остановимся на каждом из способов, как соединить стальную трубу с полипропиленовой, подробно.

Резьбовые фитинги

Фитинги помогают изменить направление трубы, сделать поворот или обойти сложный участок сети. Делается работа в такой последовательности:

1. Открутите муфту на месте существующего стыка, если его нет, то разрежьте стальную трубу в нужном месте. Во втором случае придется нарезать резьбу специальным инструментом.
2. Очистите резьбу и покройте ее герметиком в один-два слоя.
3. Накрутите фитинг, причем, делайте это без инструментов ручным способом.
4. Приварите пластиковый участок трубопровода к гладкой стороне фитинга.

Применение фланцев

Замена стальных труб на полипропиленовые трубы осуществляется также с помощью фланцев. В результате получается разъемный стык, благодаря которому обеспечивается доступ до нужного участка магистрали. Соединительные элементы в данном случае могут быть:

• свободными с опорой на прямой бурт;
• свободными с опорой на конусный бурт;
• клиновым соединением.

Пластик с металлом обычно стыкуется свободными фланцами с опорой на прямой бурт. Чтобы избежать проблем на будущее, нужно воспользоваться таблицей соответствия диаметров стальных и полипропиленовых труб.

Обратите внимание! Перед началом работ обязательно проверьте детали, нет ли на них заусениц, иначе пострадает пластиковый участок стыка. Дальше действуйте в таком порядке:. Дальше действуйте в таком порядке:

Дальше действуйте в таком порядке:

1. Сделайте ровный аккуратный срез на месте будущего стыка.
2. Наденьте на конец трубы фланец.
3. Укрепите конструкцию резиновой прокладкой так, чтобы она заходила на срез не более 8-10 мм.
4. Наденьте фланец на прокладку, после чего надежно закрепите конструкцию с другим фланцем с помощью болтов.

Важно! Болты затягивайте равномерно и не слишком туго, чтобы они не повредились и стык со временем не потек. Пошаговое следование инструкции и выбор качественных элементов поможет вам сделать соединение, которое долго не потребует замены. Успехов!

Успехов!

Пошаговое следование инструкции и выбор качественных элементов поможет вам сделать соединение, которое долго не потребует замены. Успехов!

Как согнуть металлопластиковую трубу?

Водопровод не может быть смонтирован только по прямой линии. Повороты неизбежны при возведении системы водоснабжения.

Приобретать инструмент под названием трубогиб, если вам требуется всего несколько раз произвести изменение направления водопровода, необязательно. При использовании трубы диаметром 16 мм это делается вручную. Требуется только соблюдать некоторые правила, которые справедливы для всех диаметров.

Радиус изгиба не должен быть меньше 5 диаметров трубы, например, для трубы 20 мм минимальный радиус поворота равен 100 гр.

Если диаметр больше 16 мм, то для того, чтобы правильно выполнить сгиб, нужно воспользоваться специальной стальной пружиной, которую можно приобрести практически в любом магазине стройматериалов.

Изгиб производится таким образом. Пружина вводится в полость трубы и продвигается к месту изгиба. Если сгибать приходится на значительном расстоянии от края, то к пружине следует привязать верёвку. Это требуется для того, чтобы после завершения процедуры изгибания можно было вытащить пружину из трубы.

Продвинуть на значительное расстояние пружину также можно с помощью мощного неодимого магнита, который соприкоснувшись с трубой нужно вести вдоль, до места изгиба. Когда середина пружины совместится с серединой предполагаемого изгиба, трубу следует изогнуть вручную. Затем пружина вытаскивается с помощью верёвки.

Если требуется изогнуть металлопластиковую трубу большого диаметра, то к способу, указанному выше, необходимо добавить ещё 1 пружину, которая одевается с внешней стороны, и также ведётся к середине изгиба.

Металлопластиковую трубу можно изогнуть с помощью песка или соли. Для этого, в полость трубопровода засыпается сухой прокалённый песок или соль, затем оба конца трубы надёжно закрываются заглушками, и делается изгиб в нужном месте. После завершения работы, песок удаляется.

Применение ↑

Сфера применения весьма обширна:

• системы горячего и холодного водоснабжения;
• устройство напольного и настенного безрадиаторного отопления («теплых полов» и «теплых стен»);
• системы радиаторного отопления, при температуре циркулирующего теплоносителя не выше 95 градусов;
• системы полива;
• системы обогрева открытых площадок;
• системы подогрева почвы в теплицах, парниках, оранжереях;
• обвязка тепловых завес и водяных калориферов при температуре циркулирующего теплоносителя не выше 95 градусов;
• устройство топливопроводов и трубопроводов промышленного назначения для транспортировки непищевых и пищевых жидкостей;

Монтаж водопровода

Металлопластиковые трубы отличный вариант для устройства системы  горячего и холодного водоснабжения в частном доме или в квартире.

При выборе труб для монтажа систем водоснабжения необходимо учитывать рабочее давление системы и температуру (при монтаже систем горячего водоснабжения).

Монтаж водопровода из металлопластиковых труб осуществляется в следующем порядке:

разрабатывается принципиальная схема водопровода, на основе которой рисуется монтажная схема с разводкой труб в помещении. Рекомендуется проектировать водопровод с минимальным числом соединителей;

Фото: монтаж водопровода из металлопластиковых труб

• по монтажной схеме выясняется необходимая длина водопроводных труб, нужное число фитингов различного типа;
• на монтажной схеме намечаются места закрепление труб. Подсчитывается необходимое число крепежей. Для крепежа используются специальные клипсы (пластиковые замки);
• определяются с типом фитингов. Если планируется собрать водопровод своими руками и нет возможности купить или взять в аренду пресс-клещи для монтажа пресс фитингов, то выбираем компрессионный фитинг, для монтажа которого достаточно иметь под рукой пару гаечных ключей нужного размера;

• производится монтаж трубопровода согласно схеме (в намеченных местах устанавливаются крепежные клипсы, разводятся трубы, монтируются фитинги);
• в процессе монтажа производится гибка металлопластиковых труб. Гибка труб из металлопластика выполняется вручную или с помощью специального пружины, которую вставляют внутрь трубы;

Фото: гибка металлопластиковых труб

Важно! В процессе гибки необходимо соблюдать предельно допустимые радиусы изгиба металлопластиковых труб, превышение которых чревато нарушением целостности трубы. после завершения монтажа производиться опробование системы на герметичность, выявленные течи устраняются

после завершения монтажа производиться опробование системы на герметичность, выявленные течи устраняются.

Монтаж труб для отопления

Металлопластиковые трубы сегодня все чаще используются при монтаже различных систем отопления.

Монтаж скрытых систем отопления ведут с применением исключительно пресс фитингов.

При монтаже открытых систем отопления допустимо использовать резьбовые соединители.

Фото: монтаж металлопластиковых труб для отопления

При монтаже систем отопления необходимо учитывать следующие рекомендации:

крепление труб отопления должно производиться с шагом не более 0,5 м

При большем шаге возможно провисание труб между крепежами, что чревато нарушением циркуляции теплоносителя в системе;
трубы должны быть рассчитаны на температуру 95º С и рабочее давление от 6,6 атмосфер;
при выборе труб необходимо обязательно обращать внимание на наличие сертификатов качества.

Монтаж теплого пола

Металлопластиковые трубы сегодня являются самым доступным и экономичным вариантом монтажа систем теплого пола. Они легко гнутся, прекрасно держат форму, просты в монтаже и эксплуатации и долго служат.

Фото:схема теплого пола

Монтаж системы теплых полов ведется с применением пресс фитингов, поэтому для выполнения опрессовки системы необходимо найти пресс клещи, либо пригласить специалистов.

Фото: укладка труб теплого пола спиралью и змейкойФото: спираль                                                                           змейка

При большой длине будет неэффективная теплоотдача. При укладке петель, предусматривают расстояние между ними.

Норма расхода труб при устройстве теплых полов: 7 погонных метров на квадратный метр помещения.

Соединение медных труб с цанговыми и пресс-фитингами

Рис. 41. Соединение медных труб пресс-фитингом

Еще один вид неразъемного соединения медных труб делается на обжимных пресс-муфтах (рис. 41), по аналогии с пресс-фитингами полимерных труб и фитингами для пайки медных труб с заложенным в них припоем. Это как бы гибрид двух конструкций: пресс-фитинга и фитинга для капиллярной пайки. Внешне пресс-фитинг для медных труб очень сильно напоминает фитинг для капиллярной пайки (рис. 39), а технологическая разница заложена во внутреннем содержании фитинга. Припой, заложенный в капиллярный поясок фитинга, здесь заменили на уплотнительные кольца из эластичных полимеров, похожих на резину. Технология соединения медных труб на пресс-фитингах сводится к простым операциям: отрезать и очистить трубы от грата, откалибровать их, вставить в пресс-фитинг и сжать соединение пресс-клещами (рис. 42).

Рис. 42. Закрепление фитинга пресс-клещами

Помимо неразъемных существуют и разъемные соединения медных труб на обжимных (цанговых) фитингах. Есть два основных типа цанговых соединений: первый для соединений твердых и полутвердых и второй для соединения мягких и полутвердых труб.

Если повнимательней взглянуть на первый тип фитингов, то увидим, что они почти полностью повторяют обжимные фитинги для металлопластиковых труб, с единственной разницей, что в фитингах для меди нет штока, на который насаживается металлопластиковая труба. В остальном первый тип фитингов для медных труб, практически полностью повторяет конструкцию фитингов для металлопластика: такие же накидные гайки, такое же уплотнительное О-образное кольцо, тот же метод затяжки (рис. 43).

Рис. 43. Соединение медных труб компрессионными фитингами первого типа

Подготовительные операции состоят в подборе фитинга походящей размерности. Далее, как обычно, следует аккуратно отрезать трубу, удалить грат, с помощью оправки-калибра проверить срез на предмет отсутствия овальности и, при необходимости, восстановить исходную геометрию трубы. Затем труба вводится в фитинг до упора. Как правило, зажимная гайка сначала заворачивается рукой. После того, как труба зажата компрессионным кольцом до такой степени, что рукой невозможно повернуть ее относительно фитинга, гайка доворачивается ключом на 1/3 или 2/3 оборота с тем, чтобы слегка деформировать трубу и обеспечить требуемое усилие зажима. Теоретически такое соединение труб можно разбирать и собирать вновь, практически — его лучше не трогать. Если соединение не течет, то и оставьте его в покое, если оно подтекает, то нужно слегка довернуть гайки.

Обжимные фитинги первого типа придуманы для твердых медных труб (рис. 43), однако ими можно соединять и мягкие трубы, и твердые с отожженными концами. Для того, чтобы при затяжке гаек трубы не деформировались, внутрь их помещают обрезок трубы — опорную втулку. После добавления этого элемента фитинг практически полностью повторяет конструкцию обжимного фитинга для металлопластиковых труб.

Компрессионные соединения второго типа основаны на раструбном сплочении труб через уплотнительные конусы. В этих фитингах затягиванием гайки конус прижимается к внутренней поверхности развальцованного края трубы, а верх трубы зажимается уплотнительным кольцом. В конструкции узла использованы свойства мягкой меди: под давлением «притираться» к той поверхности, к которой ее прижимают. Соединение не ново, с ним знакомы достаточное количество мужчин, разбирающихся в тормозной системе своего автомобиля или с системой питания дизельных двигателей. В трубной разводке сантехнических систем соединение слегка видоизменено, но сам принцип сплачивания остается прежним, на его основе вам могут встретиться и другие виды фитингов.

Рис. 44. Соединение мягких медных труб компрессионными фитингами второго типа

Технология сборки узла (рис. 44) такая же простая, как и все описанные выше сборки. После резки труб, устранения заусенцев (грата) и неровностей на трубу надевается зажимная гайка и оправкой развальцовывается конец трубы. Далее в раскрытую часть вставляется прижимной конус, после чего монтажный узел собирается. Предварительная затяжка, как и в случае со всеми компрессионными фитингами, производится рукой, а затем дотягивается ключом, как правило, на один оборот.

Для медных труб больших диаметров применяется фланцевое соединение. В принципиальную конструкцию заложены сварка фланца с раструбом трубы или высокотемпературная пайка, значительно реже, компрессионное соединение.

Правила монтажа конструкций из металлополимеров

При укладке металлопластиковых систем важно руководствоваться следующими положениями:

При скрытой прокладке трубопроводов из этого материала важно предусмотреть съемные щиты (люки), лишенные острых выступов. Они обеспечивают доступ к компрессионным фитингам.
Укладку систем через конструкции зданий важно производить при помощи гильз, внутренний диаметр которых на 0,5-1 см больше аналогичного параметра трубы

Зазор, который образуется между элементами, нужно заполнить мягким негорючим материалом, обеспечивающим передвижение трубы в продольном направлении.
При прокладке металлопластиковых водопроводных или отопительных систем важно не допускать повреждений поверхности элементов, включая царапины или надрезы. Для распаковки бухты лучше избегать острых предметов, а разметку конструкции выполнять карандашом либо маркером.
Монтаж конструкции можно осуществлять с применением опоры или подвески, которые обычно присутствуют в ассортименте производителей металлополимерных труб. Они помогают прикрепить изделия к стене, при этом металлические детали устанавливаются с прокладками, сделанными из мягкого материала.

Все этапы операций нужно проводить тщательно и аккуратно, поскольку металлопластиковые элементы чувствительны к ультрафиолету, механическим повреждениям. Внешний монтаж подобных конструкций уместно проводить лишь в местах, где отсутствуют подобные факторы.

Монтаж металлопластиковых труб. Крепление фитинга

Необходимо отрезать кусок трубы требуемой длины. Делаем это при помощи специальных ножниц.

Чтобы качественно и надежно выполнить уплотнение, на штуцере фитинга используют уплотнительные кольца.

Чтобы при монтаже не повредить эти кольца, трубу следует развальцевать калибратором! Для соединения металлопластиковую трубу с фитингом, используется гайки и зажимной хомут.

Для начала одеваем на трубу гайку и зажимной хомут.

Надо учитывать, что перед выполнением монтажа металлопластиковой трубы необходимо удалить внутри трубы по краям острые кромки. Это можно осуществить при помощи специального приспособления либо при помощи подручных инструментов.

Острые кромки удаляют для того, чтоб в процессе монтажа трубы на фитинг внутренние края труб не повредили резинки уплотнительные, т.к. в противном случае может возникнуть недостаточная герметичность соединения и, как следствие, протечка.

Внутренний острый край труб можно удалить посредством заточенного сверла (предназначенного для работ с металлом) небольшого диаметра. Данную операцию также можно выполнить посредством круглого напильника.

Порой резка труб приводит к их частичной деформации. Чтобы придать трубе идеально круглую форму, можно воспользоваться специальным инструментом – калибратором.

При помощи калибратора развальцовываем конец трубы, одеваем ее на штуцер фитинга.

Осуществляя плотное выравнивание относительно фитинового сгона, возвращаем зажимной хомут.

Гайку фитинга возвращаем и начинаем закручивать.

Чтобы произвести монтаж металлопластиковых труб к поверхности, как вариант, можно использовать специальные приспособления – клипсы.

Существуют клипсы различных размеров и предназначенных для разных типов размеров труб. Чтобы трубу по клипсам проложить аккуратно и ровно, необходимо для их крепления выполнить разметку.

Клипсы фиксируют при помощи шурупов, дюбелей, саморезов и даже гвоздей. Поскольку труба довольно легко защелкивается на клипсы, вам не надо прилагать особых усилий.

Виды соединений при монтаже МП труб

Сборка трубопроводных металлопластиковых систем предполагает использование фитинга. Таких соединений существует три вида, каждый из которых отличается некоторыми особенностями.

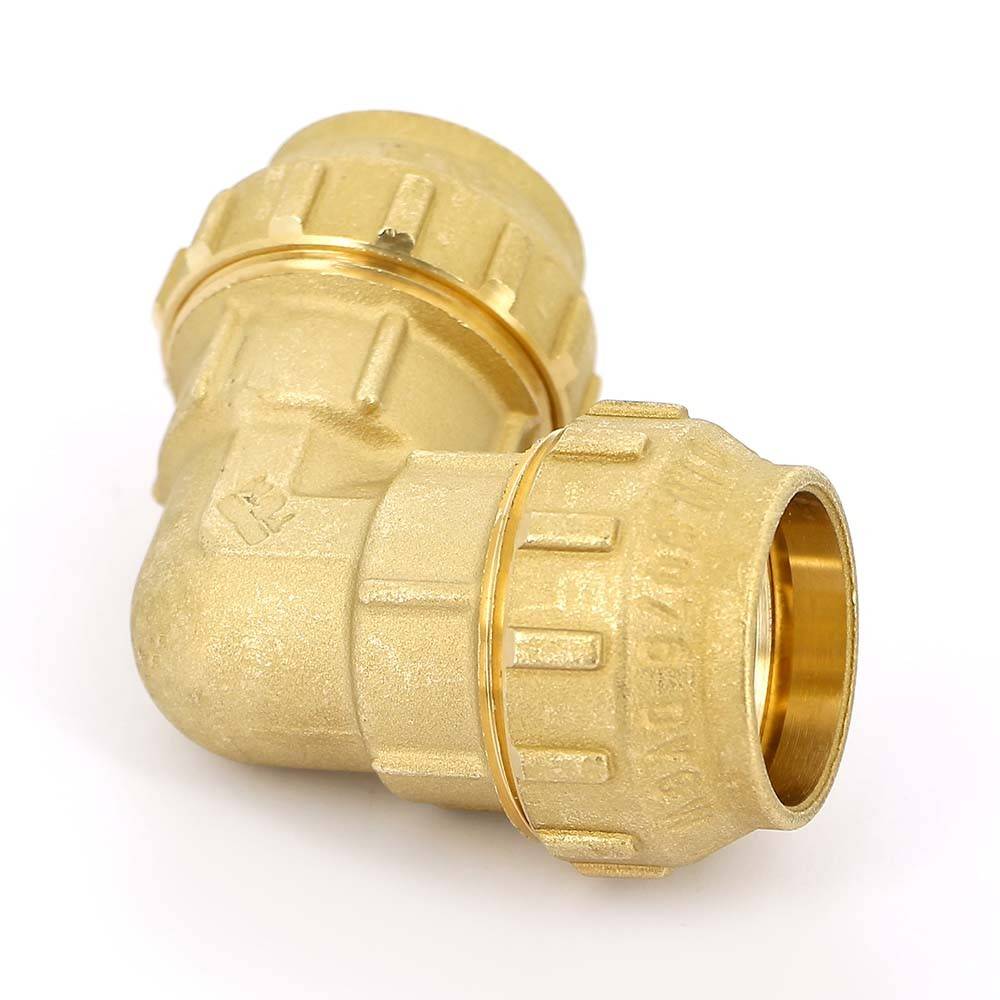

Компрессионные фитинги

Соединение деталей металлопластиковой трубы компрессионными фитингами — самый простой и экономный вариант, его можно использовать даже непрофессионалу в домашних условиях. Для монтажа используются обжимные соединительные детали из латуни. Эти детали не монолитны, имеют разборную конструкцию, что позволяет разбирать систему многократно и при необходимости заменять вышедшие из строя детали. Для монтажа необходим только гаечный ключ соответствующего диаметра.  Порядок работы для самостоятельного монтажа труб:

1. Установить отрезок металлопластиковой трубы на расстоянии 10 см от начала заготовки.
2. Обрезать трубу по намеченным линиям.
3. Надеть гайку и кольцо соединительной детали.
4. Неровности трубы после обрезки устраняются режущим инструментом с внешнего и внутреннего края.
5. Соединить фитингом элементы трубы.
6. Закрутить гайку на штуцер. Не делайте этого до упора, необходимо оставить свободным одно кольцо резьбы.

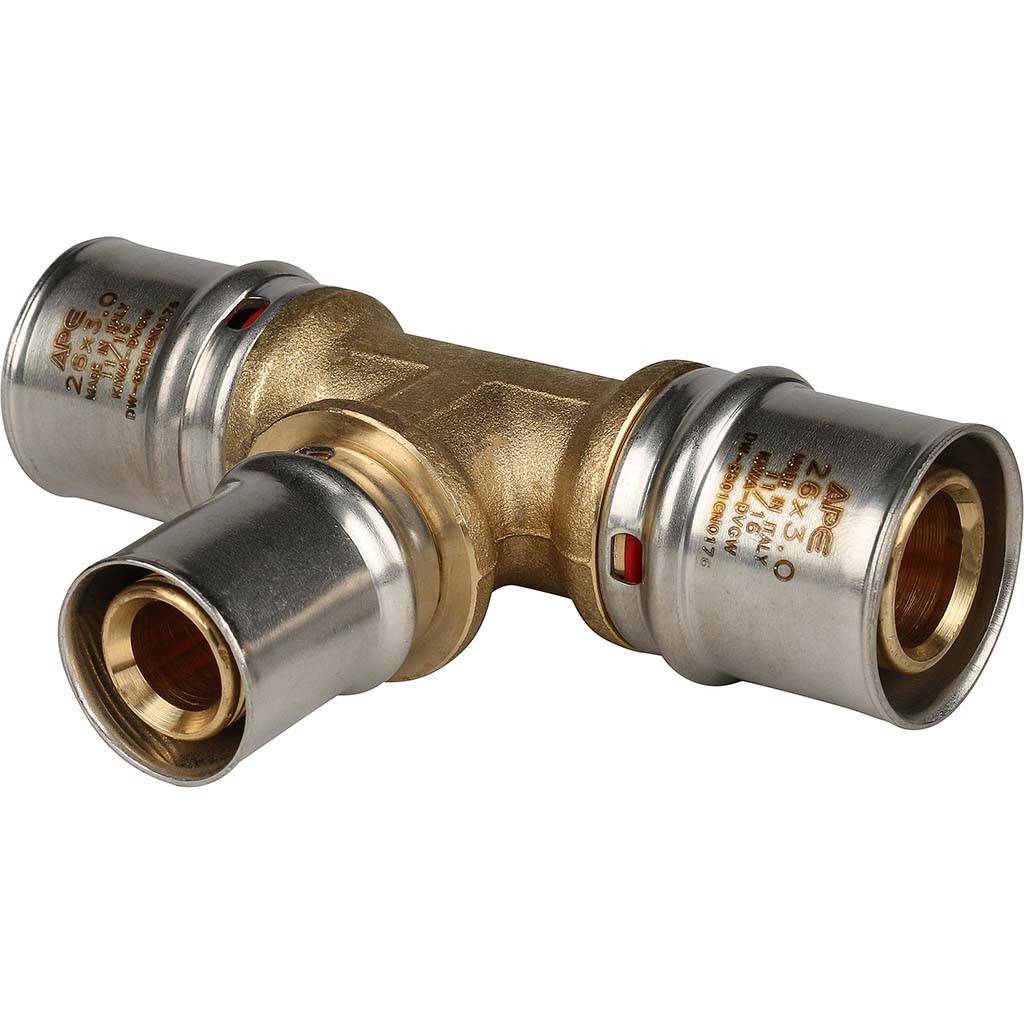

Соединение пресс-фитингами

Некоторые отличия в конструкции и способе соединения металлопластиковых труб имеют пресс-фитинги. Эти детали позволяют создавать более надежное сцепление между трубами, но и сам процесс монтажа будет сложнее, а для работы нужны пресс-клещи. Если вы обладаете минимальным опытом работы и имеете соответствующий инструмент, то можно преступать к работе, следуя пошаговой схеме:

1. Откалибровать край трубы после обрезки снятием фаски.
2. Плотно обжать муфтой обработанные края трубы.
3. Штуцер соединяется с уплотнительным кольцом. Полученную систему вставляют в трубу.
4. Последний этап происходит при помощи пресс-клещей. Этот метод позволяет обжать муфту плотно, избегая зазоров.

Зажим следует выполнять максимально аккуратно, повторение этого процесса может повлечь за собой образование трещин, вмятин на трубе.

Цанговые соединения

Цанговые фитинги позволяют многократно монтировать систему из металлопластиковых труб. Цанга — дополнительное кольцо, которое помогает достичь надежной герметизации. Имеют несколько вариантов конструкций, включая “тройник” — этот вид соединительного элемента позволяет делать разветвления в системе трубопровода. Разъемные фитинги не рекомендуется применять для стенового монтажа труб, во всех остальных случаях схема установки включает в себя несколько основных шагов:

1. Разметка участков трубопровода с пометками в тех местах, где будет ставиться фитинг.
2. Подготовка трубы к обрезке (обрезка трубы, шлифовка шероховатостей обрезанного края, выравнивание среза трубы калибратором).
3. Надеть гайку с кольцом поверх трубы.
4. Далее труба надевается на штуцер для МП труб.
5. Затянуть гайку ключом.

Последнее действие выполнять постепенно и без сильного нажима, это может привести к срыву резьбы.

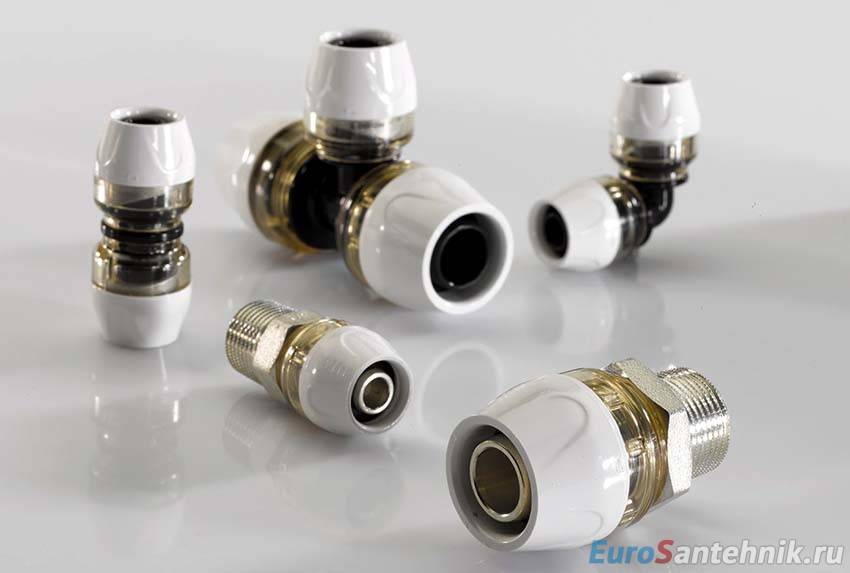

Пуш соединения

Пуш-фитинги — простой способ монтажа металлопстиковых труб без применения какого-либо инструмента. Для этого изделие вставляется в соединительную деталь, которая в дальнейшем проталкивается и становится в паз под напором воды. Клин такого фитинга образует в последствие надежный зажим, защищающий систему от протечки. Единственный минус такого соединения — цена, которая, впрочем, полностью оправдывается полученным результатом.
