Правила безопасности
Производя установку дымохода в бане через потолок, необходимо руководствоваться рекомендациями Санитарных Норм и Правил 41 – 01 – 2003. Согласно п.6.6.22, необходимо обеспечить расстояние в 130 мм в случае прохода через потолок для дымохода трубы из кирпича, обеспечивающей защиту дерева. Но учитывая, что в большинстве случаев в банях применяются металлические трубы, то ориентироваться нужно на следующие нормы:
- Необходимо соблюдение расстояния большего, чем 380 мм до легко воспламеняющихся предметов, защищенных изоляцией;
- Минимальное расстояние до легко воспламеняющихся предметов без изоляции должно быть более 500 мм.
В данном случае эти расстояния нужно обеспечить до соприкосновения трубопровода с деревом.
В идеале эти расстояния было бы вообще ничем не закрывать, но такой вариант будет способствовать повышенной теплопотере, что является экономически невыгодным. Поэтому указанный объем закрывается негорючими материалами.
Максимальная длина трубы, проходящей через потолок в бане, не должна быть больше 1000 мм. Дымоход не может закрепиться на крыше жестким образом, т. к. при изменении температуры, труба может несколько изменяться в размере, что может привести к деформированию перекрытия.
В бане часто используются трубы особой конструкции, называемые «сэндвич». Они представляют из себя две трубы разного диаметра, одна из которых находится внутри другой. Пространство между ними заполнено слоем утеплителя. Не многие знают, что наружная часть такой конструкции обладает почти такой же температурой, как и внутренняя часть дымохода.
Часто хозяева, в целях ускоренного протапливания бани, допускают перегревание печи. Если температуры внешней части трубы превышают допустимые значения в 400 ºС, то это грозит выходом из строя внешней части сэндвича, что приведет к возникновению угрозы пожара. Поэтому ни в коем случае нельзя допускать уменьшения расстояния между трубой и окружающими предметами.
СНиП 2.04.05-91 (п.3,83) дает следующие рекомендации.
Расстояние до горючих конструкций в случае использования труб из кирпича или бетона должно быть не менее 13 см. Для керамических труб, не оснащенных изоляцией, соответствующее расстояние будет больше 25 см, для труб с изоляцией – 13 см.
Желательно закладывать эти параметры еще на стадии проектирования бани, так как шаг при установке балок перекрытия обычно бывает не большой. Если он равняется 60 см, то будет возможно использование только изолированных труб.
Диаметр выходной части трубы часто бывает 11.5 – 12 см. Если в сэндвиче используется утеплитель толщиной 10 см, то получаем диаметр наружной части 31,5 – 32 см. Прибавляем расстояние, рекомендуемое для утепленных конструкций в 13 см с каждой стороны, получаем ширину 57,5 см. То есть такая конструкция идеально вписывается в имеющееся расстояние между балками 60 см.
Теперь посмотрим, какое расстояние между балками должно быть при использовании не утеплённого дымохода. Если внутренний диаметр равен 11.5 мм, то прибавляем к нему необходимое по правилам безопасности расстояние со всех сторон в 25 см, получаем 61,5 см. Полученный результат не укладывается в имеющееся расстояние между балками. Причем диаметр трубы может быть еще больше, и тогда несовпадение размера дымохода и шага балок становится еще более заметным.
Строительные нормативы
Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».
Дымовые трубы должны соответствовать следующим требованиям:
- Высота от устья до колосниковой решетки должна быть не менее 5 метров.
- Внутренний канал не должен иметь суженных участков.
- Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
- Высота оголовка при скатной кровле:
- При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
- Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
- Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
- При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).
Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.
Требования пожаробезопасности к дымоходам
Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.
Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.
Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.
Сила тяги и высота
Высота борова – основной параметр, определяющий силу тяги.
Другие факторы, влияющие на силу тяги:
- Достаточное утепление трубопровода.
- Гладкость стенок дымоходного канала.
- Толщина слоя сажи на стенках.
- Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
- Подвод воздуха к топке.
- Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
- Правильно подобранная величина внутреннего сечения.
Как выбрать диаметр
Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).
В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:
- До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
- 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
- 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).
Монтаж самодельного дымохода с сэндвич-элементами
Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.
Парадокс? Вовсе нет
Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать
Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов
Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:
Организация прохода сэндвич-трубы через потолок
А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.
В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.
К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж. Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.
Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:
Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:
- Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
- Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
- Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
- Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
- Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
- Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

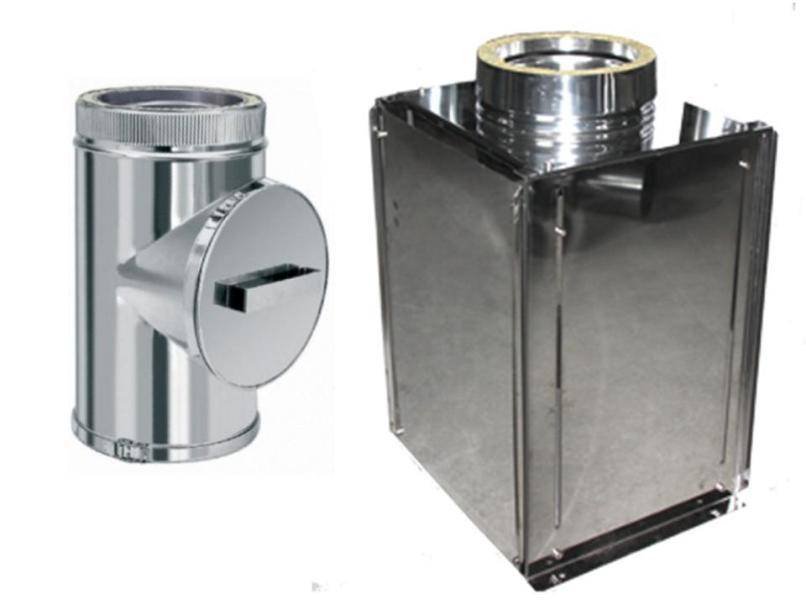

Вот таким изготавливавается металлический узел для сэндвич-трубы:
Проведение сэндвич-трубы через стены дома
Вот как правильно должен быть организован проход такого дымохода через стены:
Вырезать такое отверстие в стене вы сможете самостоятельно:
Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:
Вывод сэндвич-трубы через крышу
Для вывода такого дымохода вам понадобятся специальные кровельные элементы:
Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.
Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.
В данной статье мы расскажем о том, как правильно рассчитать размеры и как собрать дымоход сэндвич своими руками. Все приведенные в статье цифры основаны на предписаниях строительных норм и правил, которые касаются отопления, вентиляции и кондиционирования.
Ввиду простоты своей конструкции, собрать дымоход сэндвич не представляется сложной задачей. А благодаря своей особой конструкции, дымоход не нуждается в частом уходе, к тому же срок его эксплуатации достаточно высок.
Установка дымохода на крыше
На следующем этапе сборки обустраивают проход через крышу.
Монтажные работы осуществляют согласно следующей схеме:
- В крыше проделывают отверстие и затем его укрепляют.
- В него помещают элемент, который получил название крышная разделка. Он облегчает выполнение работ, связанных с обустройством прохода (детальнее: «Как сделать проход трубы через потолок – пошаговое руководство от мастера»). Угол наклона дымоотводящей конструкции делают согласно углу расположения кровли. Система должна плотно соприкасаться с основанием крыши. Нужно завести края разделки под отделочный материал или конек кровельной системы.
- Отверстие с обратной стороны отделывают листом металла.
- На крышную разделку помещают и фиксируют регулируемый фартук, придающий дымоотводящей конструкции абсолютную герметичность.
- Потом к фартуку монтируют сэндвич трубы и прочие элементы дымохода, находящиеся выше поверхности крыши.
- До того, как закрепить сэндвич трубу на стенке или крыше саморезами, все элементы дымоотвода между собой соединяют.
https://youtube.com/watch?v=qxnxVgc8cHs
Монтаж сэндвич-дымохода из керамики
Основная сложность монтажа керамических сэндвич-дымоходов – это обустройство надежного фундамента, а также сборка внешней оболочки. Для оболочки дымоходов используют блоки из вспененного керамзитобетона – они легкие, прочные и не боятся влаги. Керамические трубы тяжелее металлических, поэтому монтаж лучше проводить бригадой из двух-трех человек.
Дымоход сэндвич из керамики: последовательность монтажа
1. Проверяют наличие и комплектность всех элементов дымохода в соответствии с проектом: труб, блоков, утеплителя, доборных элементов.
Керамические трубы и бетонные блоки для сэндвич-дымохода
Утеплитель — базальтовая вата
Доборные элементы, шаблоны и оголовок
2. Выравнивают фундамент с помощью песчано-цементного раствора и выжидают несколько дней для набора им прочности. Поверх стяжки укладывают два-три слоя рубероида – гидроизоляция не позволит влаге из грунта проникать в стенки дымохода.
Фундамент необходимо выровнять
3. Первым устанавливают блок основания. Это очень ответственный этап – любое отклонение от вертикали этого блока приведет к сильному перекосу всего дымохода, поэтому на данном этапе нужно обязательно использовать уровень.
Примерка и выравнивание первого блока
4. После примерки и выравнивания блок ставят на рубероид на тот же цементно-песчаный раствор и окончательно выравнивают.
Установка первого блока на раствор
5. Для большей устойчивости внутрь блока укладывают булыжники, щебень или битый кирпич и заливают цементно-песчаным раствором или бетоном.
Блок-основание наполняют камнями и бетоном
6. Все следующие блоки скрепляют между собой с использованием специального раствора, устойчивого к высоким температурам – его приобретают вместе с комплектом дымохода. Раствор наносят по металлическому шаблону шпателем.
Жаропрочный раствор наносят на блок по шаблону
7. Для установки некоторых элементов – тройников, ревизий – в блоках необходимо сделать выпил. Его выполняют болгаркой с диском с алмазным напылением по готовому шаблону, входящему в комплект.
Выпилы в блоках делают болгаркой с алмазным кругом
8. Первый элемент трубы – конденсатосборник с отводом, его устанавливают в блок с выпиленным отверстием для вентиляционной дверки так, чтобы отвод был обращен к выпилу в блоке.
Установка конденсатосборника
Трубку для отвода конденсата выводят в выпил в блоке
9. Вокруг первого элемента трубы укладывают теплоизолятор – маты из базальтовой ваты.
Утеплитель укладывают вокруг керамических труб, заполняя промежутки
10. Следующий элемент трубы ставят на сборник конденсата, соединяя элементы на специальный герметик.
Соединение труб выполняют на жаропрочный герметик
11. Продолжают сборку дымохода. Блоки соединяют с блоками на жаропрочный раствор, трубы – на герметик. При этом не забывают совмещать ревизионные элементы и тройники с выпилами в блоках, а трубы оборачивать теплоизолирующими матами.
Установка трубы с отводом для ревизионной дверки
Дверка для ревизии вполнена из металла и входит в комплект поставки
12. Проход дымохода через перекрытия блоки закрепляют к стропилам или балкам с помощью металлических кронштейнов, увеличивая тем самым устойчивость дымохода.
Проход трубы через перекрытия
13. При выходе дымохода через крышу стараются сделать минимальный зазор между блоком и кровельным покрытием. Устанавливают планки примыкания и зашивают трубу подходящим материалом, в данном случае – профилированным металлом.
Планки примыкания предохраняют трубу от протечек
Трубу можно зашить металлом
14. Чтобы исключить попадание влаги внутрь оболочки дымохода, ее закрывают бетонной плитой с отверстием под саму трубу. Если готовую плиту подобрать не удается, можно выполнить опалубку с армированием и залить ее бетоном толщиной 5-10 см.
Опалубка для бетонной плиты — перекрытия трубы
15. Наверх трубы надевают оголовок в виде конуса, он также входит в комплект поставки.
Оголовок для защиты от осадков
Видео — монтаж керамического дымохода типа «сэндвич»
Правильно смонтированный дымоход не боится ни влаги, ни перегрева, он успешно справляется с задачей отведения дыма от печи, камина или котла. Своевременная чистка и обслуживание дымохода продлит срок его службы, поэтому перед тем, как собрать дымоход сэндвич, тщательно продумайте местоположение всех ревизионных элементов, и эксплуатация вашего дымохода станет удобной и безопасной.
Особенности такой конструкции
Сэндвич является неплохим вариантом дымоходной трубы с утеплением. Утепление обеспечивает вам наличие следующих плюсов:
- возможность функциональности дымоходной трубы при нахождении в зоне низких температурных режимов;
- наделяет трубу необходимыми пожаробезопасными свойствами (внутри здания).
Стандартные варианты таких дымоходов обладают наружным оцинкованным покрытием. Выпускаются также варианты, выполненные из нержавейки, а также окрашенные в любой подходящий для вас цвет.
Существующие варианты сэндвичей, выполненные из нержавеющей стали, с внешней стороны оклеиваются специальной защитной пленкой. Главное — не забудьте удалить ее перед использованием дымохода по назначению. В продаже имеются и специальные переходники, которые понадобятся вам при соединении котла и трубы. Будьте внимательны при выборе элементов для сэндвич-дымохода.
Схема устройства сэндвич-трубы.
Необходимыми инструментами при работе являются:
- электролобзик;
- карандаш или маркер;
- рулетка;
- уровень;
- болгарка;
- шуруповерт.
Как установить дымоход через крышу
При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.
Смещение трубы для прохода через потолочное перекрытие
Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета. После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением
После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.
В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).
Серый материал по периметру отверстия — минерит
В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.
Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.
Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.
Готовый потолочно-проходной узел (один из вариантов)
Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.
Как вывести дымоход через крышу — проход потолочного перекрытия и кровли
На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.
Правильный проход сэндвич-дымохода через кровлю
Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).
Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»
Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».
Установленный на трубе мастер-флэш
Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо
Этап третий. Крепление дымохода
Все колена и другие детали конструкции соединяются хомутами, а тройник дополнительно крепится еще и кронштейнами. В случае если верх конструкции не закреплен, то его дополнительно страхуют как минимум с помощью тех же растяжек. Дополнительное крепление стыковочных элементов выглядит примерно так: трубы фиксируются между собой посредством хомутов, а вот с прочими элементами (такими, к примеру, как переходник) тоже хомутами, но зато с двух сторон.
Обратите внимание! Кронштейн для дымоходной трубы при желании можно сделать собственноручно. Для этого берется пара уголков (5 и 3 сантиметра, соответственно) и все сооружается посредством электродрели, болгарки и болтов М-8 и М-10
Виды
В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:
Стартовые

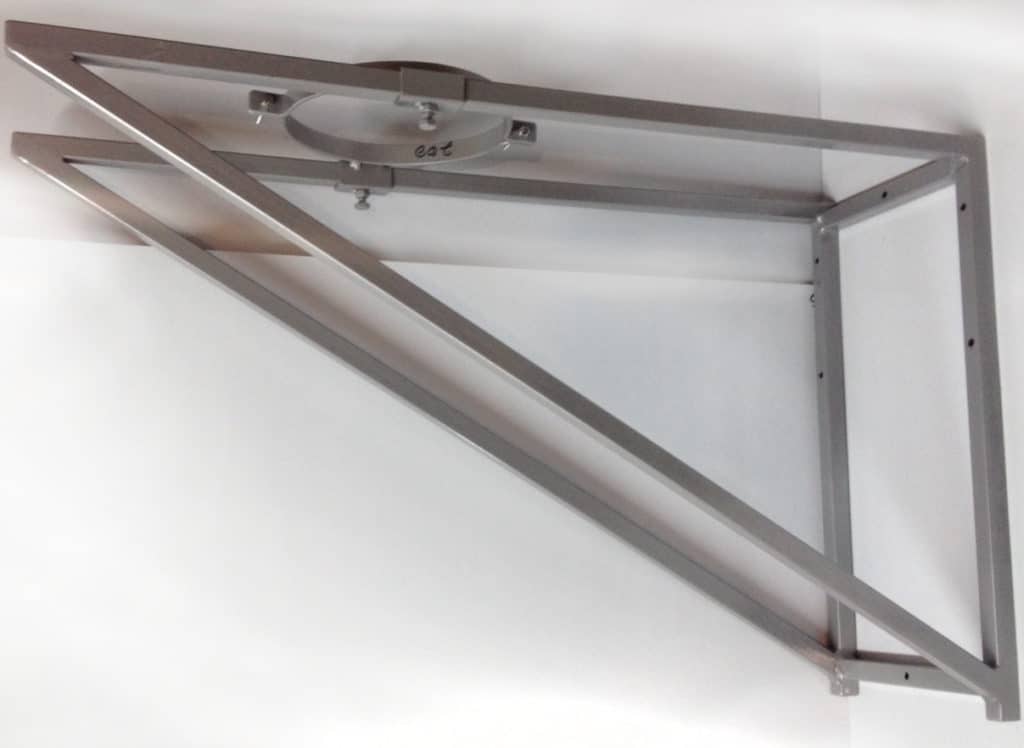

Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.
Опорный кронштейн для дымохода
Стеновые (настенные)
это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.
Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.
При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.
При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.
Стеновой кронштейн для дымохода
Телескопические
В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.
Телескопическое крепление для трубы
На шпильках
Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.
Кронштейн на шпильках
Консольные
В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.
Консольный кронштейн для дымохода
Монтаж дымохода из сэндвич труб через крышу: пошаговая инструкция по монтажу дымохода из сэндвич труб через помещения, перекрытия и крышу
Система безопасного отвода продуктов сгорания из печей, котлов, проточных водонагревателей – одна из наиболее серьезных проблем, решаемых в процессе установки подобного оборудования. Причем, вопросы безопасности – весьма разноплановые: это и обеспечение корректной работы самого нагревательного оборудования, и исключение вероятности возгорания строительных конструкций от перегрева, и гарантированное предупреждение попадания в помещения токсичных газов. Весь этот спектр проблем можно решить грамотной, в точном соответствии с требованиями технологии, установкой современных комплектов сэндвич-труб.
Такие изделия выпускаются в большом разнообразии комплектующих деталей, что позволяет собирать дымоходы любой степени сложности, оптимально вписывающиеся в архитектурную специфику каждого конкретного дома. Слой утепления между внутренней и внешней стенками позволяет значительно снизить объем образующегося в канале трубы из-за резкого перепада температур конденсата, и подобные дымоходы очень часто располагают снаружи зданий, что значительно упрощает общие строительно-монтажные работы.
Однако, достаточно часто встречаются ситуации, когда наружный монтаж дымохода невозможен, нецелесообразен, либо просто хозяева отказываются от такого подхода по соображениям эстетичности фасада своего дома. Выход очевиден – осуществлять монтаж дымохода из сэндвич труб через крышу. Правда, такой способ видится более сложным, хотя бы из-за необходимости выполнять безопасную и хорошо изолированную проходку через перекрытия и кровлю. Тем не менее, ничего невозможного в этом нет.
Как вывести дымоход через межэтажное перекрытие
Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.
Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:
Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.
Вот вариант изготовления асбестоцементного короба для междуэтажного узла:
Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.
Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.
В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.
Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:
Эксплуатация системы и решение проблем плохой тяги
Длительная эксплуатация дымохода приводит к образованию на его внутренних стенках сажевого налета. При его утолщении происходит уменьшение внутреннего сечения трубы, вследствие этого снижается ее проходимость, и уменьшается тяга. Проблема плохой тяги решается регулярной чисткой дымохода.
Для этого предусматривается дверца в нижней части конструкции или устанавливается специальный стакан, которые открывают доступ к внутренним частям сэндвич трубы. Уменьшить образование сажевого налета или даже предотвратить его появление поможет соблюдение следующих несложных правил:
- Хвойные породы древесины следует использовать в качестве топлива как можно реже. При сгорании они выделяют трудно удаляемые с внутренней поверхности трубы смолы, к которым прилипает сажа.
- Дрова перед отправкой в топку нужно хорошенько просушить. При сжигании сырых дров образуется очень много дыма, копоти и сажи.
- Полиэтиленовые пакеты и бытовой мусор использовать в качестве топлива нельзя ни в коем случае. При их сгорании выделяется множество химически агрессивных компонентов.
- Для профилактики образования сажи в дымоходе завершать сжигание топлива надо осиновыми дровами. Они дают высокое пламя и температуру, которые выжигают образовавшуюся в трубе сажу.
Период эксплуатации сэндвич дымохода составляет около пятнадцати лет и выше. Для его безотказной работы в течение длительного времени нужно соблюдать простейшие правила. Нельзя заменять источник тепловой энергии таким образом, чтобы температура продуктов сгорания топлива превышала расчетные значения именно для этого типа дымохода.
Следует регулярно отслеживать состояние теплоизоляторов во всех проемах и заменять их по мере необходимости. Нужно контролировать процесс образования и слива сконденсированной влаги. При удалении сажи не следует применять механический способ очистки.
Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала
Спасибо за внимание!
